Chyba już to kiedyś mówiłem.
Jak masz łeb i c⁎⁎j, to kombinuj.
Tak samo jak chyba już pokazywałem wam podobny filmik.
https://youtube.com/v/v7xVXdhmi_U
Wczoraj musiałem obrobić 6 końcówek kabla XRUHAKXS 1x70/25. Trzy w głównej rozdzielni, i trzy w nowo budowanej rozdzielni.
Tymi kabelkami ma płynąć prąd do trafa 2MV.
Kawał bydlaka, 5t stali, aluminium i żywicy.
Do niego też jeszcze 6 głowic do zrobienia.
Tak się prezentują na wpół złożone głowice. Brakuje końcówki oczkowej i fajki.

O skurwesyn, na tego dajcie 2MW.
Wczoraj byłem na szybkiej robótce, trzeba było sprawdzić gdzie jest uszkodzony przewód.
YAKY4X240SE. Uszkodzenie? Brak przejścia ciągłości brązowej żyły, rezystancja między brązową a niebieską w okolicy 200Ω. Między pozostałymi ok 10kΩ. Jaki wniosek? Wg badania TDR uszkodzenie jest ok 8m od punktu pomiaru, gdzieś zaraz obok stacji trafo. Prawdopodobnie była uszkodzona izolacja i po prostu utleniło się aluminium. Muszę zrobić lepszy generator impulsów do TDR. Bo przy takiej pojemności jaką ma ten kabel to 5V jest trochę mało.

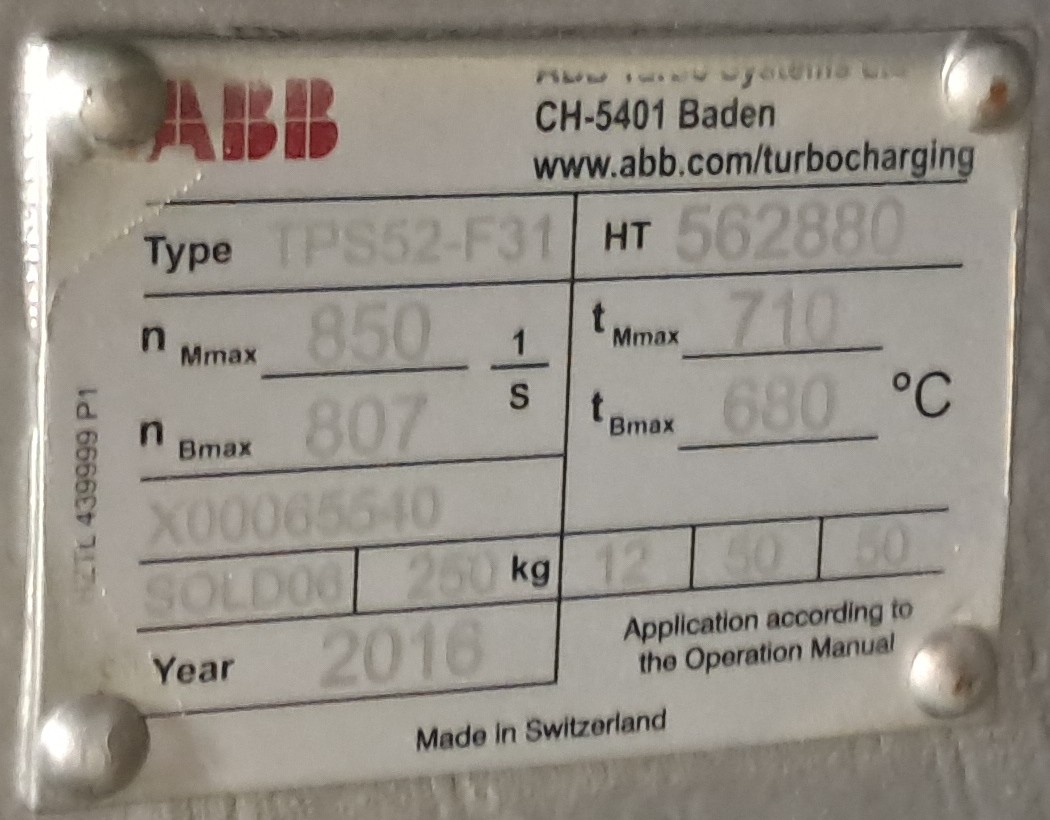

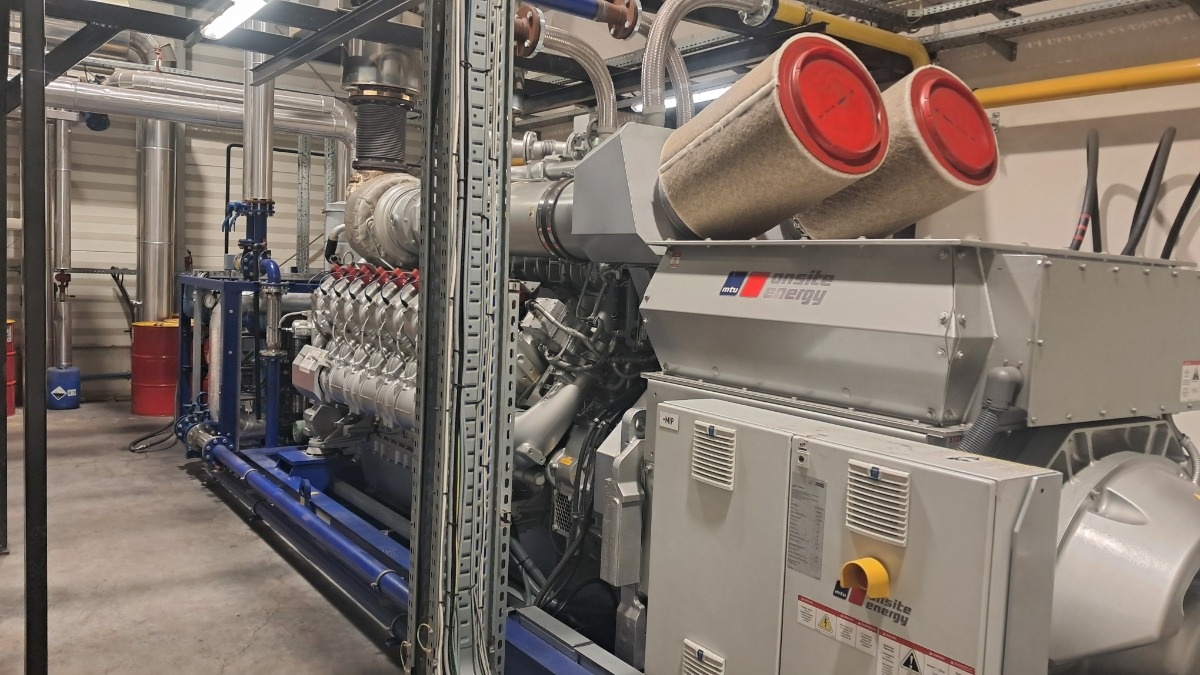

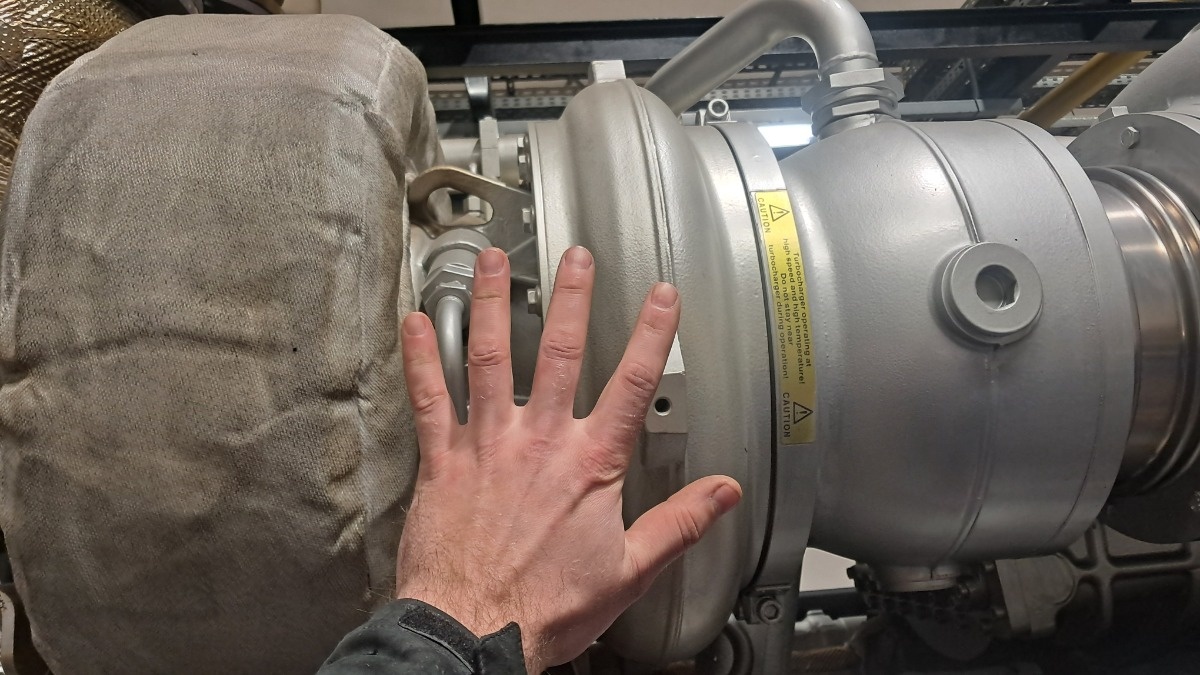

A co do tych 2MW. No to jest kogenerator. Silnik Rols Roysa, V20 chyba coś ok 200l pojemność, twin Turbo (250kg każda), silnik ma 2500kW ale obciążony jest generatorem o mocy tylko 2000kW.
Napięcie wyjściowe to 6,3kV. Znajomy pracujący w PGE był mocno zdziwiony że w powiecie mamy stacje trafo na takie napięcie.
Wciąga sobie skromne 230m³ gazu ziemnego na 1MWh. Jak robiłem zdjęcie to akurat wciągał ok 320m³ bo był bardziej obciążony.
A co go obciąża? Oświetlenie szklarni z pomidorami. Ciepło generowane przez silnik też jest wykorzystywane do grzania szklarni.
Nie zapytałem ale jest też szansa że wyłapują CO2 ze spalin do karmienia roślin.

Dzięki uprzejmości @k0201pl mam materiał na kolejne wpisy, więcej szczegółów w tych zapowiadanych wpisach, jutro, może pojutrze. A najlepiej to w niedzielę rano, tak jak Opornik lubi.
