Projekt IBM, część 2

Część 1:
https://www.hejto.pl/wpis/projekt-ibm-czesc-1-z-3-raz-na-rok-mozna-cos-napisac-nie-tydzien-temu-kupilem-na

Jakiś czas temu przyszedł adapter sata na ide z chin, to tego ssd 120gb m.2 z allegro. Wsadziłem to do laptopa a tu zonk, nie działa. Ten adapter z tym laptopem nie dogadują się. T43 jest dziwny bo ma sata już ale dysk ma ide poprzez adapter sata-ide na płycie głównej. Więc jak dasz adapter ide-sata to już masz dwa adaptery między mostkiem południowym a dyskiem. Stwierdziłem że zrobię "sata mod t43". Przylutowałem ssd bezpośrednio do płyty głównej przy adapterze sata-ide i przeciąłem do niego ścieżki. Mostek południowy był bezpośrednio połączony z dyskiem. Na początku nie chciało działać ale kilka kombinacji później zadziałało. Ale nadal był błąd biosu przy uruchamianiu ale chociaż widać dysk teraz. Ale instalacji jakiegokolwiek windowsa zakończyła się porażką. Żaden instalator nie wykrywał poprawnie dysku mimo że live windowsa poprawnie montował z niego partycje. Prawdopodobnie jakaś niekompatybilność sata, płyta ma sata1 a m.2 dysk sata3. Nie miałem ochoty kupować innego ssd(najlepiej msata) więc wziąłem z szafy hdd 250GB i jego wlutowałem. Działa elegancko ale nie tak szybko jak ssd, trudno. I tak procek lichy jest. Zainstalowałem fajnego XP pro z wszystkimi aktualizacjami plus sterowniki.

Bateria okazało się w zadziwiająco dobrym stanie. Bateria jest oryginalna z 05r(20lat :exploding_head:) i działa okej! Wersja 52Wh ma gdzieś 32-40Wh. Była bardzo rozkalibrowana bo pokazywała 20Wh, teraz po kilku cyklach pokazuje 28Wh ale to nadal za mało bo długo działa na 0%. Ale teraz zrobiłem kolejne dwa pełne cykle i nadal jest 28Wh to nie wiem czy jeszcze się zwiększy mimo że powinno. Baterii nie będę regenerował bo jeszcze działa. Dzisiaj(wczoraj jak czytacie) grałem na niej w NFS Porsche :smiling_face_with_3_hearts: przez 70-80minut.

Przetestowałem już UT99, NFS Porsche i chwile Morrowinda, fajnie można sobie pograć w stare gierki, ekran 4:3 nawet klimatyczny. WIFI działa więc kabel nie potrzebny.

Kupiłem jeszcze T60 i w nim naprawiałem baterie ale to opisze w innym poście.

#elektronikamator
#retrocomputing #elektronika #majsterkowanie

Projekt IBM, część 1(z 3?)

Raz na rok można coś napisać, nie? Tydzień temu kupiłem na olx starego thinkpada T43, rocznik 2005, w pięknym stanie za jedyne 90zł + wysyłka. Stan uszkodzony bo przestawał stopniowo się włączać i nie ma dysku.
Przyszedł w bardzo ładnej torbie i z zasilaczem. Nie włączał. Zacząłem go rozkręcać i oglądać. I szukałem, i szukałem... pół majówki zeszło na szukaniu. Miałem schemat i boardview płyty głównej(taka mapa co gdzie jest i z czym się łączy) ale i tak trochę mi to zajęło. Okazało się że kondensator na linii 3,3V wziął i zdechł i dlatego przetwornica nie odpalała i płyta nie miała zasilania(oprócz 5V stand-by). Jakby miał zwarcie to by było widać od razu a on stracił pojemność albo wykształcił wysoką rezystancję. Jak już go znalazłem to zamienił na coś co miałem pod ręką i coś chce działać ale jeszcze nie. Odpaliłem termowizję i okazało się że spalony jest dławik od linii 5V i grzeje się do 100 w 5s. Co za debil spalił go?! A no tak, to ja dwa dni temu... Zrobiłem małe zwarcie do kondensatorów linii 16V tuż obok. Ups. Dławik trochę cudaczny bo ma podwójne uzwojenie, zamiennika się nie kupi. Zrobiłem prowizorkę z tego co miałem i sprzęt odpalił.
Wczytałem Puppy Linux z pendriva i działa. Wylutowałem kondensator bo jest za duży i nie da się z nim założyć obudowy. Złożyłem go do kupy i zamówiłem kondensatory tantalowe 6V3 330uf i adapter IDE to m.2 sata na alliexpress i sobie teraz czekam na to. No leć szybciej z ty chin, to tuż za rogiem nooo.
Jak przyjdą części to naprawiam na gotowo, instaluje dysk ssd na adapterze i wkładam do lapka. Instaluje jedyny słuszny system, Windows XP. Potem sterowniki i czas na retro gierki :grinning: I jeszcze chce zrobić undervolting procka ale to w części 3 może.
W zestawie była bateria ale to była IBM to uznałem że musi być stara jak laptop więc martwe ogniwa, rozebrałem ją i okazało się że ogniwa żyją! Najmniej miały chyba 2.8V. Trochę podładowałem i zbalansowałem ogniwa i dałem prąd na gniazdo baterii i sterownik baterii ją "odblokował". Wcześniej było 0V na złączu. Może będzie działać. Ale i tak chce wymienić ogniwa ta "nowe".

#elektronikamator
#retrocomputing #elektronika #majsterkowanie #elektronikamator

Recenzja (i mody) multimetru Aneng M118A

Kupiłem go za 23zł na przecenie w aliexpress. Tak, miernik za dwie dychy xD I to automat! CAT IV 600V !!!(Spojler: Kłamali)

Przyszedł do mnie dwa dni temu, pudełko no name, miernik, (bardzo)tanie kable, kartka manual. Mierni ma trzy zakresy napięcia: 6.000V/60.00V/600.0V AD/DC, rezystancji 600.0Ohm ... 60.00MOhm, prądu 6.000A/10.00A AC/DC, test pojemności do 60mF(nie testowałem), test diód 3V, test ciągłości. Działa na dwie AAA. Po włączeniu działa w trybie auto, jak podepniesz baterie to wyświetli napięcie, jak rezystor to rezystancję, jak na zwarcie to test ciągłości, a jak diodę to rezystancje… Test diód najwyraźniej tylko na żądanie :neutral_face: Guzikiem Select możemy zmieniać funkcje, DCV, ACV, Ohm, Ciągłość, Diody, Kondensatory. Pomiar prądu jest dostępny tylko automatycznie, powyżej 20mA sam włącza pomiar prądu. Podczas testów działało to słabo. Czasami rozpoznawał DC jako AC i znacznie zawyżał pomiar a ręczna zmiana trybu jest nie możliwa, niczym prawdziwy informatyk trzeba wyłączyć i włączyć xD. Może to wina zasilacza/przetwornicy przy małych prądach, miernik brał jakieś oscylacje za prąd zmienny. Ale i tak powinien być inteligentniejszy. Skoro jesteśmy przy prądzie to kable mają 0.14Ω jeden. Oba z miernikiem ma 0.31Ω, dużo :|. 4A daje nam 1.2V spadku. Low Burden to to nie jest. Sam pomiar prądu zawyża trochę, z 3 może 4%. Za to test pojemności troszku zaniża przy średnich pojemnościach. Niska cena...

Przejdźmy do najlepszego. Miernik ma impedancje 0.83MΩ(photo). Standard branży to 10MΩ. Starsze tanie mierniki jak dt830 czy mój dt83b(dobry mini miernik btw) mają 1.0MΩ. 0.83MΩ To dziwna i bardzo mała wartość. Czemu tak? Wyjaśnię na schemacie później(zrobiłem mały reverse engineering).

Kolejną dziwną rzeczą jest że ta impedancja załamuje się powyżej 12V! Pobór prądu przez multimetr z mierzonego napięcia to: 12uA dla 10V, 15uA dla 12V, 401uA dla 13V, 1.4mA dla 15V, 4.3mA dla 20V. Do 12V ok a powyżej coś nam wpierdala prąd z pomiaru, idealny woltomierz pobiera 0 prądu, w praktyce standard to 10MΩ czyli dla 20V jest to 2uA a nie 4300uA! Przy wyższych napięciach nie testowałem, strach 230VAC mierzyć :neutral_face:

Dobra, teraz pora na to co tygryski lubią najbardziej, rozkręcamy i grzebiemy paluchami xD. Widzimy(photo) to co widzimy, czyli nie wiele. Mamy termistor PTC, przekaźnik(6pin) SSR(Solid-State-Relay) który jest załączany do pewnych pomiarów, niebieskie rezystory 5+5=10MΩ, małe czarne trzy 300KΩ, jakie dwa tranzystory...podejrzane, widziałem w internecie zdjęcie PCB i ich tam nie było, dodali w drugiej rewizji?

Spójrzmy no mój mały schemacik tego miernika. Mamy trzy drogi z głównego wejścia do chipu(prawdopodobnie DTM0660). Stała 10MΩ. Służy do pomiaru napięcia, chip sam sobie dołącza odpowiednie rezystory żeby miał dobry dzielnik (Więcej o działaniu multimetrów tutaj: https://lygte-info.dk/info/DMMDesign%20UK.html ). Druga linia(od dołu schematu) to linia 900kOhm. Według dokumentacji( https://caxapa.ru/thumbs/794708/DTM0660---.zh-CN.en.pdf ) ta linia jest używana przy pomiarach niskich napięć jak mV/Ohm/Diody/Pojemność/Temperatura. Ale według schematów ta linia jest dołączana za pomocą pokrętła… hmyy ale tu nie ma pokrętła tylko guziczki...Dobra dawaj na stałe xD 10MΩ pierwsza linia + 900KΩ druga linia daje nam magiczne 0.83MΩ. Już widać czemu taki tani był… Ale to nie wszystko! Trzecia linia o najmniejszej impedancji jest dołączana na żądanie za pomocą fajnego SSR(AQV259A 1000V) zamiast pokrętła. Jest zabezpieczona PTC i dwoma tranzystorami przy chipie, Q3/Q4, pełnia one role transila albo takie podwójnej diody zenera, powyżej pewnego napięcia, np. 12V, dochodzi do przebicia. Dla małych tranzystorów jest to podobno mniej, nawet 3V. ( Wiecej tutaj: https://lygte-info.dk/info/DMMDesignProtection%20UK.html ).

Ale tutaj mamy dwie takie pary, jedna para tam gdzie powinna a druga przed przekaźnikiem. Zaznaczona na czerwono na moim schemacie. Powyżej 12V tranzystor dostaje „przebicia” i działa jak dioda zenera 12V. Mamy nasz przeciek prądu. Pytanie za milion, na c⁎⁎j to tam wstawili?! Widziałem fotkę w necie to tych tranzystorów nie było. No cóż, odlutowałem je a miernik już nie pobiera dużych ilości prądu powyżej 12V. Testowałem do 400VDC z takiem małej przetwornicy. Nic nie wybuchło. Aczkolwiek za pierwszym razem coś tam syczał przy 400V i się trochę psuł. Ale to było chyba jakieś wyładowanie przy tych padach po tranzystorach bo nie usunąłem pasty lutowniczej. Potem już było ok.

Z innych modów to dodałem kondensator 470uf 16V do szyny zasilania, małe baterie mają dość wysoką rezystancję co powoduje dość duże tętnienia zasilania. W tym modelu to wiele nie dało ale czytałem że w niektórych an8008 pomagało. W swoim an870 wymieniłem obecny tam elektrolit na większy low esr.

Antena NCV to był centymetr drucika, wymieniłem go na małą spirale z drutu nawojowego, działa trochę lepiej. Ściszyłem buzzer i zwiększyłem jasność latarki. Buzzer miał 36Ω rezystor a dioda latarki 100Ω. Zamieniłem je miejscami.

Czas na meritum. Oceniam ten miernik na CAT I 300V. CAT I czyli za transformatorem. Trochę strach wkładać te gówniane kabelki do gniazdka. 600V napisane na mierniku to pobożne życzenia jeśli w originale są te tranzystory w tym miejscu xD. Mój 4letni dt83B kupiony za 16zł na aliexpress jest według mnie pewniejszy i praktyczniejszy. Ten multimetr nie ma miliamperomierza, ma zablokowane pomiar milivolt, temperatury, częstotliwości, max/min mimo że chip obsługuje. Spróbuje go zmodować przez zmianę ustawień w kości eeprom, zobaczymy czy da rade port szeregowy odpalić że na pc logować pomiar. Do mierzenia niskich napięć i ciągłości jest ok, mały fajny z latarką. Latarka raczej użyteczna tylko w całkowitej ciemności. Poleciłbym go gdyby nie ta wada fabryczna. Po modzie z dwie dychy może być.

Czekam na opinie na temat opinii :smiley: I teorie na temat tych tranzystorów. No idea co ten chińczyk myślał wkładając je tam.

#elektronika #majsterkowanie #diy #elektronikamator ← to ja

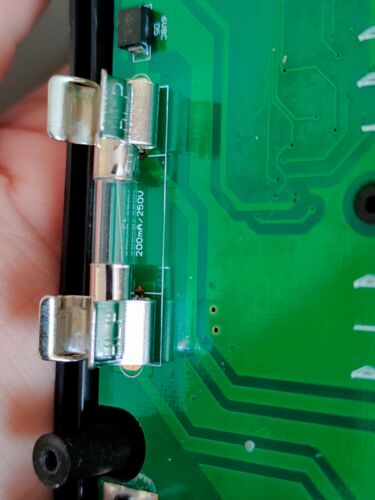

"zamiennik o jakości porównywalnej do oryginału"

#majsterkowanie

#elektronikamator

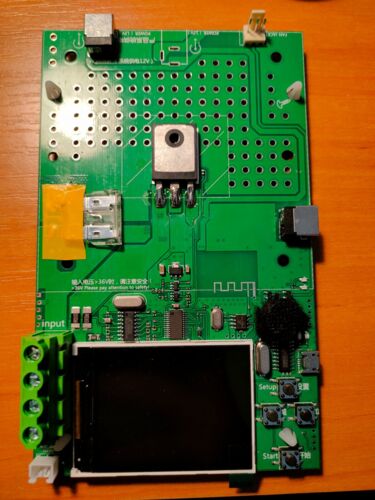

Przyszło do mnie wczoraj dl24p 😆 Napaliłem się trochę na tą zabawkę. Cooler kupiłem już tydzień wcześniej, Arctic freezer 13(200W TDP) za 3dyszki na olx, bez akcesori do montażu ale od czego jest drukarka 3d pfyyy 😎. 200W idzie bez problemu, jak przyjdzie lepszy mosfet(520°C Tc-25°C, używka z chin xd) to będziemy próbować wyciśnąć 260-300W. Diode schottky chroniącom przed odwrotną polaryzacją zamieniłem na bezpiecznik bo ta dioda za bardzo się grzeje, co źle współgra z wydrukami z PLA... I tak by długo 20A nie wytrzymała, ale jakby się spaliła to nawet nikt by nie zauważył. Bezpiecznik 25A. Mierzy prąd i napięcie poprawnie. Brakuje kontroli wentylatora, jest tylko on/off jak jest więcej niż 10W. Ścieżka masy ma 130°C przy 20A, przylutuje drut 2.5mm² jak będę wymieniał tranzystor. Orginał to chyba irpf264 360W więc nie najgorzej, ale pewnie używany tak jak ta dioda którą wylutowałem, taka brudna i brzydka była. Wydrukuje jeszcze obudowe, a raczej taka pokrywe na pcb, widziałem na thingverse. Już dwa testy 18650 na 5A zrobiłem. Kto ma też niech pochwali się zdjęciem :smiley:

#elektronika #diy #majsterkowanie
