#ogniwa

Fanatyk

w ELEKTRONIKA

7

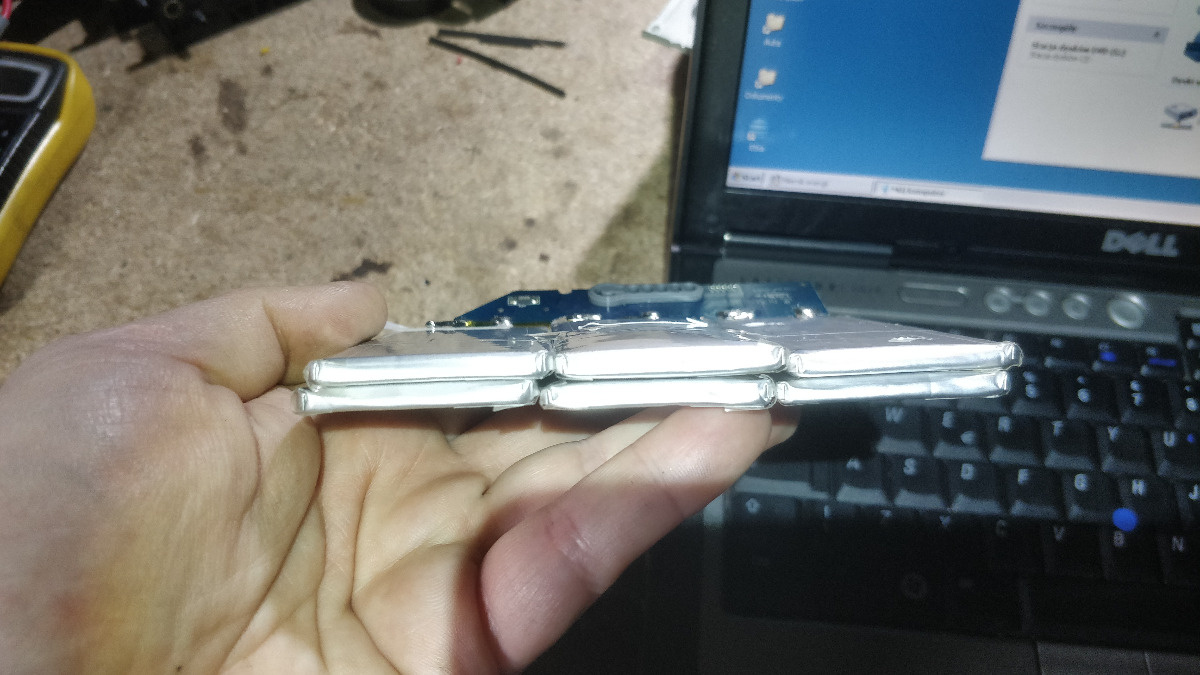

Myślicie że można dokupić taki pakiet? Jest to dodatkowa bateria do d630 w zamienniki, ale już nawet o taką ciężko. 2 z nich mają dobre napięcie a na jednym 0.8V. Jego lekkie spuchnięcie też coś mówi

Gruba ryba2

sprawdzałeś na dusigroszu i u kitajców?
cena baterii równa cenie tego elektroz....hmm...tej historii komputerów jakiej miejsce w odzyskiwalni złota

na pewno warto w to pchać prawie stówę?

Fanatyk1

@VonTrupka to są niezajebywalne laptopy warsztatowe. Mam dwa plus dużą stacjeę dokującą że stolikiem

Gruba ryba2

@PanNiepoprawny widzę tę stację, dupna niczym kolejowa ( ͡ʘ ͜ʖ ͡ʘ)

wolałem nawet nie pytać czy chodzi o rs232 ( ‾ʖ̫‾)

Fanatyk1

@VonTrupka laptop ma rs232 wbudowane. Stacje też.

Były dwie wersje stacji do laptopów Latitude serii D - mała, wymagająca zewnętrznego zasilacza (mocniejszego niż standardowy dołączany do laptopa co jest bezsensem):

PR01X
https://dl.dell.com/manuals/all-products/esuprt_electronics/esuprt_docking_stations/d-prt-advncd-prt-reptr_user%27s%20guide_en-us.pdf

Większa, którą widzisz na zdjęciu. Ma wbudowany zasilacz, dodatkowy dok dla napędu taki jak w laptopie. Co ciekawe ma też złącze do ładowania tej dodatkowej baterii o której jest ten temat. Dodatkowo ma gniazdo PCI i możliwość zainstalowania w niej karty graficznej lub w sumie jakiejś innej karty.

PD01X
https://dl.dell.com/manuals/all-products/esuprt_electronics/esuprt_docking_stations/d-dck-expn-stn_user%27s%20guide_en-us.pdf

Obie stacje mają złącze do komunikacji z "półką":
https://www.google.com/search?newwindow=1&client=firefox-b-d&sca_esv=b860f2b0131a04f3&gl=ad&sxsrf=ADLYWILVaYbjxyKWztCZrMhdJ37aUbL7LQ:1732836517650&q=dell+0uc795&udm=2&fbs=AEQNm0Dvr3xYvXRaGaB8liPABJYdILchb0efrT_pxe5lS-8QxwBDGKa4H2s8dkzahZwmlsRG7HNrRFvbh8LF-KVOTkxXitMXmixZOcE4uVxa0QQjYTcPmG1jo9BsAREaqfZ4pGduF9Obc9K0smH25Ia90umjSG9EqXNixLIq-IIPKJVvTMu3zI_mOIP5Af2RDTnZ-Gug7joOxTMSVx6gZmt7L_OVCuol_2jRWGF6AM-n-pQABmzfHkA&sa=X&ved=2ahUKEwialtqIl4CKAxVkHxAIHZPPBUgQtKgLegQIHhAB&biw=1920&bih=1039&dpr=1

Pamiętajmy że rozmawiamy o ponad 15 letnim sprzęcie, który jak na swoje czasy był topką a do dziś to wszystko po prostu dział (zwłaszcza na grafice Intela, bo NVidia się jebała do pewnego roku. Potem niby poprawili chip). Biorąc pod uwagę że ten dell ciągnie Windowsa 11, to do garażu spokojnie wystarcza. Docelowo to wszystko wjedzie na biurko razem z monitorem.

A co do tematu to rozpakietowałem baterię. Oddzieliłem spuchniętą od reszty, ale nie mogę po oznaczeniach znaleźć takiej w sieci. Znalazłem za to UK za 150zł oryginalną nową i się zastanawiam.

Gruba ryba1

@PanNiepoprawny cóż ja ci powiem?
obecnie do każdego modelu della są 3-4 różne baterie o innych numerach seryjnych
do mojego 5400 są 4, więc pewnikiem po samym d630 to się znajdzie bez liku, tylko czy aby na pewno "te".
Inna rzecz że 15 lat temu połowa rzeczy była ze sobą kompatybilna, nie to co teraz.
Może poszperaj za wartościami znamionowymi jakie masz w obecnie rozebranej bakterii?

w ten sposób szukałem zamienników do m.in. grajka mp3, bo ni chujutkiego oryginalnych części

Fanatyk1

@VonTrupka po wartościach znalazłem, ale niestety na oko mają inny wymiar. Jeszcze poszperam. Tutaj do jednego z tych delli mam powiększoną baterię w zamienniku a do drugiego zwykły oryginał. Powiem szczerze, że chyba ten oryginał lepiej działa mimo że jest dużo starszy.

Gruba ryba1

@PanNiepoprawny wal pw do sprzedającego, jak się osra to przynajmniej będziesz wiedział żeby kutachowi nie dawać zarobić ( ͡~ ͜ʖ ͡°)

Fanatyk1

@VonTrupka dawno temu kupiona. A i tak mi raz już nową przysyłali bo poprzednia się skończyła jeszcze szybciej niż ta. Chińskie gówno :confused:

Pokaż więcej komentarzy (8)

Autorytet

w Technologia

0

Ostatnio kupiłem LiitoKala M4S i jako że w internecie istnieje dyskusja na temat powtarzalności testów pojemnościowych tych ładowarek postanowiłem zrobić swoje i podzielić się nimi z wami. Co prawda na AAA ale tez sie liczy a test trwa nieporównywalnie krócej więc mogłem zrobić ich więcej. Wyniki prezentują się następująco:

Ładowarka 1:
625 (1), 608 (5)
657 (2), 627 (7), 605 (20)
628 (3), 599 (8)
612 (4) , 622 (6), 616 (19)

Ładowarka 2:
576 (9), 586 (10), 566 (18)
602 (11), 600 (12)
588 (13), 600 (14), 597 (21)
588 (15), 587 (16), 598 (17)

W linii dany slot a w nawiasie numer testu.
Jak widać w czasie testu użyty był zawsze tylko jeden slot, test był na 500mah i odbywał sie na lekko wysłużonej AAA eneloopa.
Zdjęcie z ostatniego testu:



Gruba ryba0

@4pietrowydrapaczchmur to było rozładowanie do 0 (może ładowarką) i ładowanie do pełna? Pytam bo mój XTAR to wygląda jakby losowe wartości pokazywał. Fakt, takiego testu jak ty jeszcze nie robiłem.

Autorytet0

@wonsz Ta ładowarka najpierw ładuje włożoną baterie do pełna a potem ją rozładowuje i nastepnie znów ładuje do pełna.
Powyższe zdjęcie pokazuje juz proces ponownego ładowania (current: "ch") który trwa od 21 min.
"End" pokazuje że proces testu (rozładowywania) się skończył i "disch" czyli discharge czyli rozładowanie wskazało 597mah. Po ponownym ładowaniu w tym miejscu na zmianę wskazywana jest pojemność zmierzona podczas rozładowania oraz po ponownym naładowaniu do pełna (ch).
Zwykle pojemność ponownego ładowania jest niższa o kilka % od tej z rozładowania ale patrzy sie na tą z rozładowania.
Dla przykładu miałem:

Ładowarka 1:
625-601, 608-586
657-578, 627-562
628-567
612-590, 622-586

Ładowarka 2:
576-574
602-592
588-522, - , 597-547
588-588, 587-573

z tych co spisałem.

Autorytet0

Jak we wszystkim ważny jest punkt odniesienia by wiedzieć czy w tym przypadku dana ładowarka nie zaniża czy zawyża wyników ale jak widać nie sa to wyniki od czapy.

Różnice między testami Ładowarka 1:
2,7%
7,9%
4,6%
1,6%
min/max ładowarki 8,8%, min/max (minus najgorszy i najlepszy) 3,5%

Ładowarka 2:
3,4%
0,3%
0,5%
1,8%
min/max 5,9%, min/max (minus najgorszy i najlepszy) 4%

Nie znam sie na ich budowie wewnętrznej by wiedzieć czy różnice w slotach moga występować.
Wtedy do testów baterii wypadało by wybierać zawsze ten najbardziej dokładny.
Dokładność tej drugiej jest naprawde obiecująca i pewnie jeszcze potestuje któryś ze slotów by mieć dokładniejsze wyniki.
Póki co testuje mi obecnie 18650

Pokaż więcej komentarzy (4)

Fanatyk

w Ciekawostki

9

 - zadaję pytania czatowi GPT i publikuję odpowiedzi.

Jakie reakcje zachodzą w ogniwach litowo jonowych przy skrajnym naładowaniu i rozładowaniu, które powodują ich degradację?

Ogniwa litowo-jonowe są rodzajem ogniw galwanicznych, w których zachodzą reakcje redoks pomiędzy jonami litu a innymi związkami chemicznymi. Przykładem takiej reakcji jest:

Na anodzie (biegun ujemny): Li → Li+ + e-

Na katodzie (biegun dodatni): CoO2 + Li+ + e- → LiCoO2

Sumaryczne równanie reakcji to: Li + CoO2 → LiCoO2

Reakcje te są odwracalne, co oznacza, że przy ładowaniu ogniwa zachodzą w odwrotnym kierunku niż przy rozładowywaniu.

Przy skrajnym naładowaniu lub rozładowaniu ogniwa litowo-jonowego mogą zachodzić niepożądane procesy, które powodują degradację ogniwa i zmniejszają jego żywotność. Niektóre z tych procesów to:

- Dysocjacja elektrolitu - polega na rozpadzie cząsteczek elektrolitu (zwykle mieszaniny organicznych soli litu i rozpuszczalników) pod wpływem wysokiego napięcia na elektrodach. Powstające produkty dysocjacji mogą reagować z elektrodami lub tworzyć osady na ich powierzchni, co zmniejsza przewodność jonową i elektryczną ogniwa.

- Dyfuzja litu - polega na przenikaniu jonów litu przez warstwę pasywną (SEI - solid electrolyte interphase), która tworzy się na powierzchni anody z grafitu podczas pierwszego ładowania ogniwa. Warstwa ta chroni anodę przed dalszymi reakcjami z elektrolitem, ale jednocześnie utrudnia dyfuzję jonów litu do i z anody. Przy skrajnym naładowaniu lub rozładowaniu ogniwa może dochodzić do nadmiernego gromadzenia się lub ubytku jonów litu w anodzie, co prowadzi do jej uszkodzenia lub spadku pojemności ogniwa.

- Plating litu - polega na wytrącaniu się metalicznego litu na powierzchni anody przy zbyt szybkim lub głębokim rozładowywaniu ogniwa. Plating litu zmniejsza ilość jonów litu dostępnych dla reakcji redoks i zwiększa ryzyko zwarcia ogniwa.

- Dymorfizm katody - polega na zmianie struktury krystalicznej katody z tlenku kobaltu litu (LiCoO2) pod wpływem wysokiego napięcia lub temperatury. Dymorfizm katody powoduje zmianę objętości katody i pogorszenie jej właściwości elektrochemicznych.

Źródła: ¹²³

Źródło: Konwersacja za pomocą usługi Bing, 10.06.2023

(1) Zapis równania w formie cząsteczkowej, jonowej i jonowej skróconej .... https://pl.khanacademy.org/science/ap-chemistry/chemical-reactions-ap/types-of-chemical-reactions-ap/a/complete-ionic-and-net-ionic-equations.

(2) Ćwiczenie zapisu równań reakcji zachodzących w ogniwach. https://zpe.gov.pl/pdf/Pq3j0oCP4.

(3) Synteza i badanie właściwości nowej organicznej soli litowej nie .... https://repo.pw.edu.pl/docstore/download/WUT55154cf2cc5943388d1a0bed3f80933e/jniewiedzial_praca_inz.pdf.
