Konwersja Anet A8 do AM8 BEAR

Miał być buildlog jeszcze na wykopie ale temat trochę się przeciągnął i nie robiłem zdjęć w trakcie więc będzie #chwalesie w #druk3d.

Przygodę z drukiem 3D zacząłem w 2017 od zakupu Anety na aliexpresie. Po kalibracji i miliardzie modów przedrukowała dzielnie ze mną pewnie jakieś 50kg filamentu PLA i PET-G do sierpnia 2022 gdzie postanowiłem zapewnić jej godną starość i dokonać konwersji do aluminiowej ramy znanej jako AM8.

Założenie było takie, żeby zrobić to jak najlepiej przy najniższym możliwym budżecie, karetka musiała mieć ekstruder bazujący na BMG i hotend E3D V6 (bo takie rzeczy akurat już miałem), zachować starą elektronikę i wycisnąć z niej wszystko co się da na Klipperze i inne stare części, które potem mogę tanio i szybko wymienić. Jako że w tamtym momencie posiadałem tylko tą drukarkę to musiało wszystko pasować od razu po wydrukowaniu wszystkiego, więc żeby się upewnić, że tak będzie postanowiłem zrobić złożenie wszystkich znalezionych części w Inventorze, dopasować je i ewentualnie wymodelować swoje części.

Wydrukowałem wszystkie części z PET-G co zajęło mi jakieś 4-5 dni praktycznie druku non stop, szpula 800g wystarczyła z zapasem. Rozłożenie starej Anety i złożenie tego wszystkiego, spięcie elektroniki, poprawienie niektórych wydruków i nawiercenie/gwintowanie profili zajęło mi jakieś 20h. Zrobienie konfiguracji Klippera, sprawdzenie elektroniki, PIDy, kalibracja rezonansu akcelerometrem ADXL345, poziomowanie stołu i bedmesh 2-3h. Jeśli chodzi o kalibracje i slicer to używam SuperSlicer, wziąłem stockowe dedykowane dla Prusy MK3 profile dla dyszy 0.4mm, odpaliłem autospeed z volumetric speed zależnym od filamentu i layer time goal max. print speed ustawione na sztywno na 200mm/s.

Drukuje lepiej niż ender3? Tak. ( ͡°( ͡° ͜ʖ( ͡° ͜ʖ ͡°)ʖ ͡°) ͡°)

Czy było warto? Nie.

Drukuje głównie z PETG i na ten moment drukarka jest niezawodna i nie wymaga żadnej dodatkowej pracy przy drukowaniu, kalibracje pierwszej warstwy wykonałem tylko raz w sierpniu tamtego roku i cały czas jest "first layer porn" na całej powierzchni druku nawet przy używaniu trzech różnych szyb 4mm, a dzięki hegronowi to bardziej jest problem z odklejeniem wydruku, niż z samoczynnym odklejaniem się. Jakość wydruku jest dobra nawet przy prędkościach bliskich 100mm/s, input sharper i pressure advance w kliperze robią robotę, ale niestety pozostały charakterystyczne dla stepsticków A4988 artefakty na pionowych ścianach.

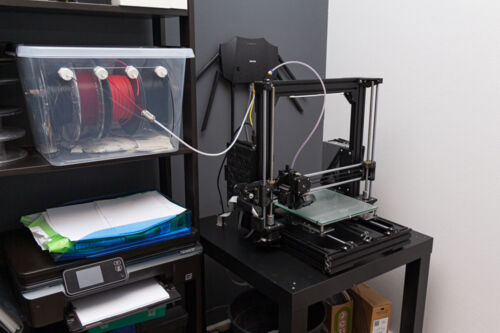

Niestety, drukarka nadal jest bardzo głośna, a stolik lack jeszcze potęguje ten efekt. Kolejny etap upgrade to będzie wymiana płyty głównej na coś co ma mcu 32bit i ciche stepsticki, zasilacza na jakiś sensowny 24V co pociągnie ze sobą wymianę stołu i grzałki oraz wymiana wałków i łożysk. Wtedy koszt samych części drukarki zbliży się do gotowych złożonych drukarek, które będą drukować pewnie lepiej i na większej powierzchni.

BOM: https://github.com/Pheneeny/AM8/blob/master/BOM.pdf

Koszta:

- Rama AM8 Altrax - 150zł

- Nakrętki młoteczkowe M5 do profili 70 szt. - 77zł

- Śruby, nakrętki, podkładki - 75zł

- Filament PET-G Rosa3D Czarny 800g - 70zł

- Klon ekstrudera BMG - 70zł

- Klon głowicy E3D V6 - 40zł

- Koła pasowe GT2 20T - 11zł

- Silnik krokowy pancake - 38zł

- Klon BLTouch z shoppe - 60zł

- Pierdoły typu: trytki, paski GT2, rurki teflonowe, 2x moduł mosfet, grzałka 40W, oploty na przewody, szkła na stół, ADXL345 itd. - około 200zł

W sumie: +/- 800zł nie wliczając kosztu rpi 3b i kamery, które nie są niezbędne do działania, ceny z sierpnia 2022.

Lista plików do wydruku:

- https://www.thingiverse.com/thing:2657605

- https://www.thingiverse.com/thing:3994482

- https://www.thingiverse.com/thing:2330654

- https://www.printables.com/pl/model/43577-am8-bear-extruder-x-ends do przerobienia pod nakrętki śruby trapezowej od Anet A8 lub kupno pasujących - takich jak w prusie mk3
