Wcześniej wrzucałem linki do artykułów o zawalonych WTG.

Tym razem, link do artykułu, co było przyczyną zawalenia się turbiny.
Zawinił system odpowiedzialny za pitchowanie blade'ów. Co to jest ten "pitch"? Otóż wiatrak obraca się nie tylko gondolą (nacellą) względem wieży. Pitch obraca łopaty (blade) względem miejsca w paście (hub) w którym są przykręcone do niej. Pitchowanie pomaga "złapać wiatr" i odwrotnie.

W ww. przypadku pitch nie zadziałał i nie pozwolił na zatrzymanie turbiny w warunkach ekstremalnej pogody, co nie pozwoliło na jej zatrzymanie i finalnie doprowadziło do jej zawalenia.

#wtgjarezza

https://www.gramwzielone.pl/energia-wiatrowa/20146397/orlen-przygotowuje-teren-pod-budowe-terminalu-dla-morskich-farm-wiatrowych

Mam nadzieję, że tego nie spierdolą.

#wtgjarezza

Najbardziej nienormalna WTG do budowania, jaką widziałem.

Tak, wiem, są jeszcze te betonowe ale ich nie widziałem na oczy.

#pracbaza #wtgjarezza

Miałem odpisać na wpis uzytkownika @jarezz odnośnie Naceli - jak wygląda taka szafa? Ano tak:

To z mojego miejsca pracy. Ta szafa jest akurat dla Vestasa (który od niedawna jest częścią mojej firmy)

Oczywiście robimy też inne szafy - typu Hub, Nacelle, LVP, Konwerter, "Modular", zajmujemy się też serwisowaniem, tworzeniem płyt zastępczych - na wypadek spaleń szaf lub turbin, na wypadek "turbine down" itp.

Od jakiegoś czasu robimy od zera też inwertery do szaf Siemensa.

W projekcie budowy takiej trubiny teraz biorę udział.

https://pl.wind-turbine-models.com/turbines/1899-enercon-e-138-ep3-e2

Pierwszy raz dle tego OEMa. Jak dla mnie to ciekawy jest kształt nacelli. Enercon w tym dysku za łopatami umieścił generator, a ten dtsk to jego stojan.

Mój projekt obejmuję budowę prototypowego egzemplarza - chodzi o konstrukcję wieży, której dwie pierwsze sekcje skłądają się z "drobnych" jak na tą branżę elementów.

Więcej wpisów i foto od 14.5, bo wtedy ruszam full time na projekt.

#wtgjarezza #pracbaza

Dzisiejszy wykład o tytule:

"Świadomość charakterystyki temperaturowej ogniw fotowoltaicznych"

poprowadzi samozwańczy Profesor Rehabilitowany #konstruktorelektrykamator

Cóż my tu mamy na zdjęciach?

Pierwsze przedstawia termometr przyczepiony do zacienionej strony panela słonecznego.

Drugie to dane techniczne tego ogniwa, ten egzemplarz ma 335Wp mocy nominalnej.

Trzecie i czwarte to temperatura i dane ogniwa, zdjęcie robione kilka lat temu.

Zacznijmy od błahostki, dlaczego moc paneli podaje się w Watopikach a nie jak normalnych urządzeń w Watach lub WoltoAmperach (VA)?

Odpowiedź jest prosta, jest to maksymalna moc przy warunkach standardowych określonych jako 25stC i 1000W/m2 natężenia promieniowania słonecznego.

Skoro mamy wyszczególnione te dwa parametry to znaczy że odgrywają dużą rolę w charakterystyce paneli.

No i odgrywają, jest nawet to podane w tabeli opisanej współczynniki temperatury.

Jak widać Temperaturowy współczynnik mocy przyjmuje wartość -(minus)0,35%/K.

Co to dla nas oznacza?

A no nic innego niż to że jeśli panel będzie cieplejszy o 1K (czyli 26stC) to przy 1000W/m2 da nam o 0,35% mniej mocy czyli z 335W zostaje 333,8W. Ktoś pomyśli że to mało. Ale niech spojrzy na termometr, on wskazuje 41stC a słońce wcale nie jest bystre i chłodny wiaterek dmucha (jak jest ciepło ale jest wiatr to i tak jest zimno #pdk).

Daje nam to 16K odchyłki od warunków standardowych czyli 5,6% niższą moc.

Idźmy dalej, czyli trzecie zdjęcie. Panele na gruncie, tak jak i pierwsza instalacja. Te panele z Viessmana o ile dobrze pamiętam mają ten współczynnik na poziomie ca. 0,45%, bo są starsze, ciut gorsza technologia.

Tutaj odchyłka od warunków standardowych to już 40K. 40*0,45%=18%. Osiemnaście procent, prawie 1/5 mocy mniej bo panele się nagrzały od słońca.

Oba przypadki to instalacje na gruncie, które mają stosunkowo dobrą wentylację. W przypadku montażu na dachu nie ma większego problemu żeby panele złapały >80stC. Co daje odchyłkę ok 60K, nawet przy niskim współczynniku mocy -0,35% daje 21% mniej mocy bo panele się nagrzały.

Co z tego wynika i co można z tym zrobić?

Jak jest możliwość to montować panele na gruncie, większe bezpieczeństwo pożarowe, lepsze osiągi ale ma to też wady, bo łatwiej uszkodzić (umyślnie lub nie) i zajmuje miejsce.

Jak na dachu to stosować poprawny montaż z odpowiednią szczeliną wentylacyjną, jak się da to wybierać raczej jasne pokrycia dachowe, mniej się grzeją.

Jeśli ktoś chce maksymalnie wykorzystywać sprzęt który kupuje to można zrobić jeszcze jedną rzecz.

Mając falownik np 10kW to podłączyć do niego 12kWp lub więcej . Po skompensowaniu o te 20% da nam ok 10kW mocy wyjściowej. Można pójść dalej, do takiego falownika można podpiąć nawet i 15 czy 18kWp, tylko trzeba tak dobrać panele żeby nie przekroczyć maksymalnego napięcia wejściowego falownika.

Oczywiście maksymalną moc wtedy dyktuje falownik a nie panele ale za to mamy dużo szybszy start instalacji, wykres nie wygląda jak połówka sinusoidy ale jak trapez.

Ostatnie zdjęcie przedstawia wykres z 03.04.23r z instalacji 9,8kWp, jak widać moc oddawana do sieci przekraczała 10kW, średnio ok 10,25kW. Dlaczego? Bo ten mocowy współczynnik temperaturowy działa też w drugą stronę, jak panele są zimniejsze to są wstanie oddać więcej mocy z tego samego natężenia promieniowania. Są na rynku panele które nazywają się hybrydowe, mają jakąś formę wymiennika ciepła od zacienionej strony i w ten sposób grzeją wodę. Jest to dodatkowy plus, ale gdyby podpiąć taki obieg pod #pompaciepla i puścić glikol np 10stC to nie dość że panele dadzą dużo więcej energii to i PC by miała wyższą temperaturę DZ i większe COP. Tylko co robić z tymi dziesiątkami kWh energii cieplnej?

#fotowoltaika #elektryka #budujzhejto

https://www.tv3.lt/naujiena/lietuva/nelaime-akmenes-rajone-nuvirto-vejo-enefit-statoma-jegaine-n1233781

Niedawno odpadła łopata od jakiegoś starego Nordexa w Polsce. Markę WTG rozpoznał jeden z hejtowników w tamtym wpisie.

Teraz wrzucam link do artykułu z Litwy.

Tym razem zawaliła się nowa turbina od GE. Dochodzenie jest w toku.
Generalnie GE ma ostatnimi czasy problem z zawalający i się turbinami.

Sam nie jestem QA/QC ale gdybym miał obstawiać orzechy przeciw zoledziom to stawiam na winę fabryki albo słabą jakość prac firmy instalacyjnej (np. zły moment na śrubach flansz).

#wtgjarezza

No, to wróciłem do domu z tripu służbowego do Czech. Wyjechałem z domu wczoraj. Dzisiaj szkolenie wprowadzające dla 6 osób. Dzień zleciał od 7 do 12 na rozładunkach i powrocie do domu. Teraz 12 dni remote work i powrót na site.

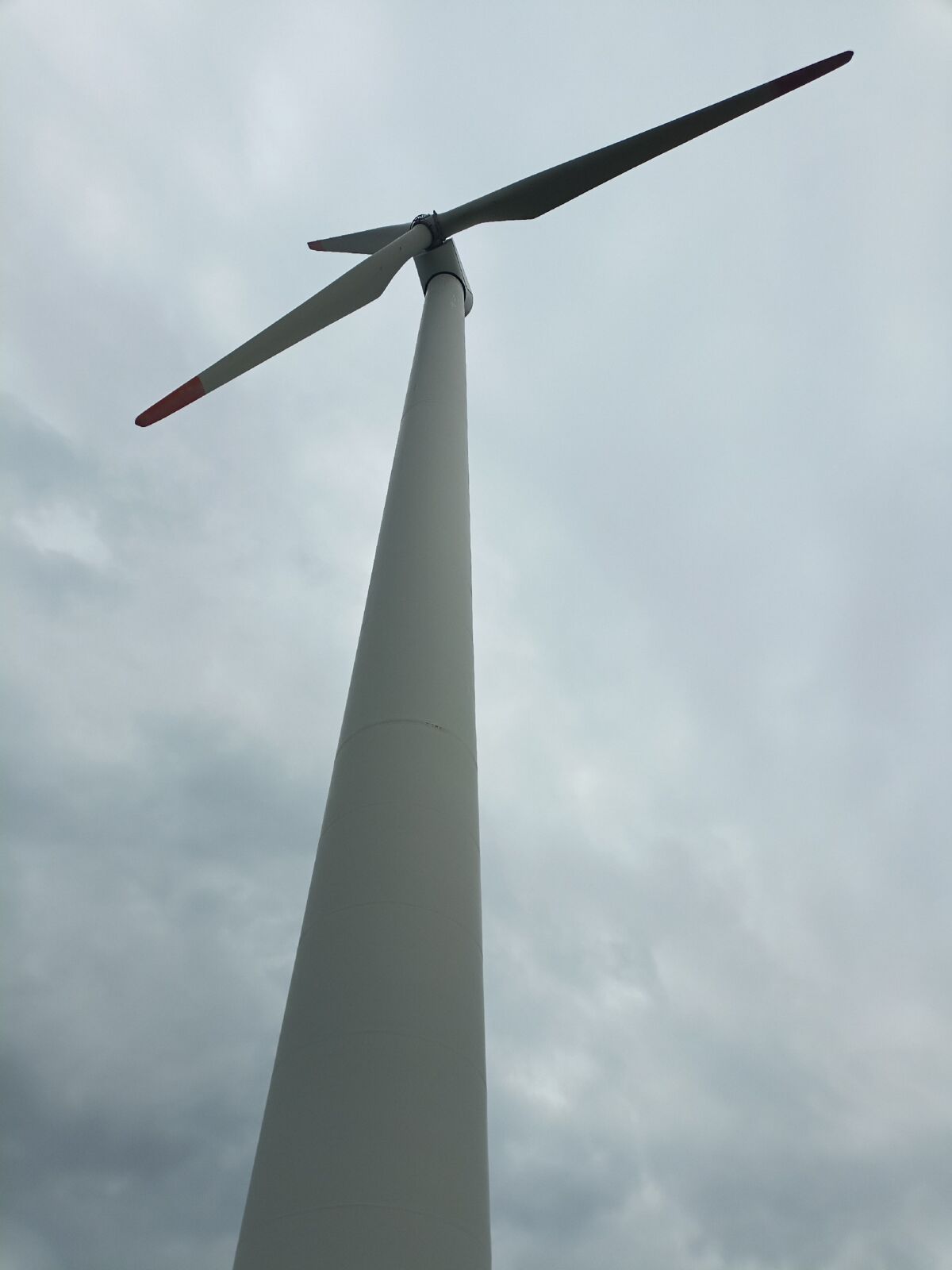

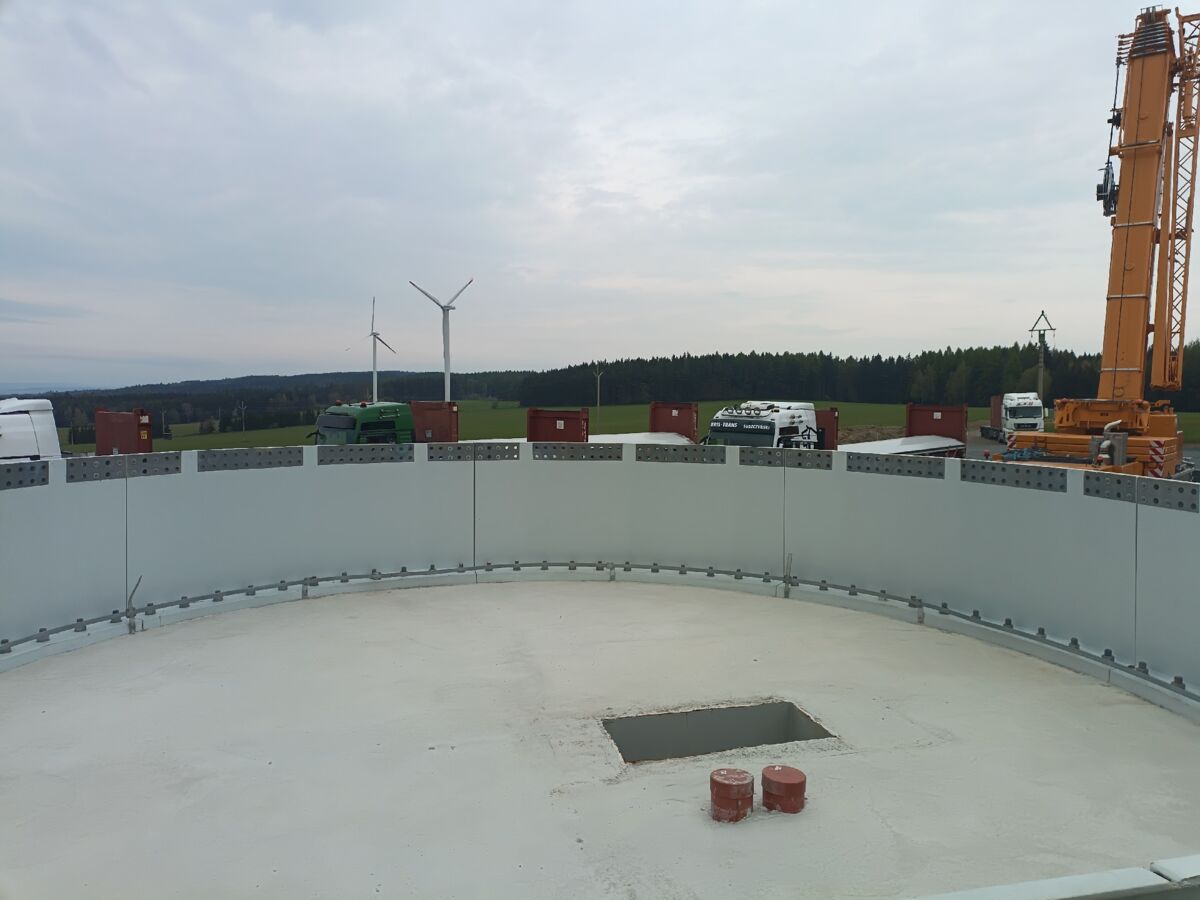

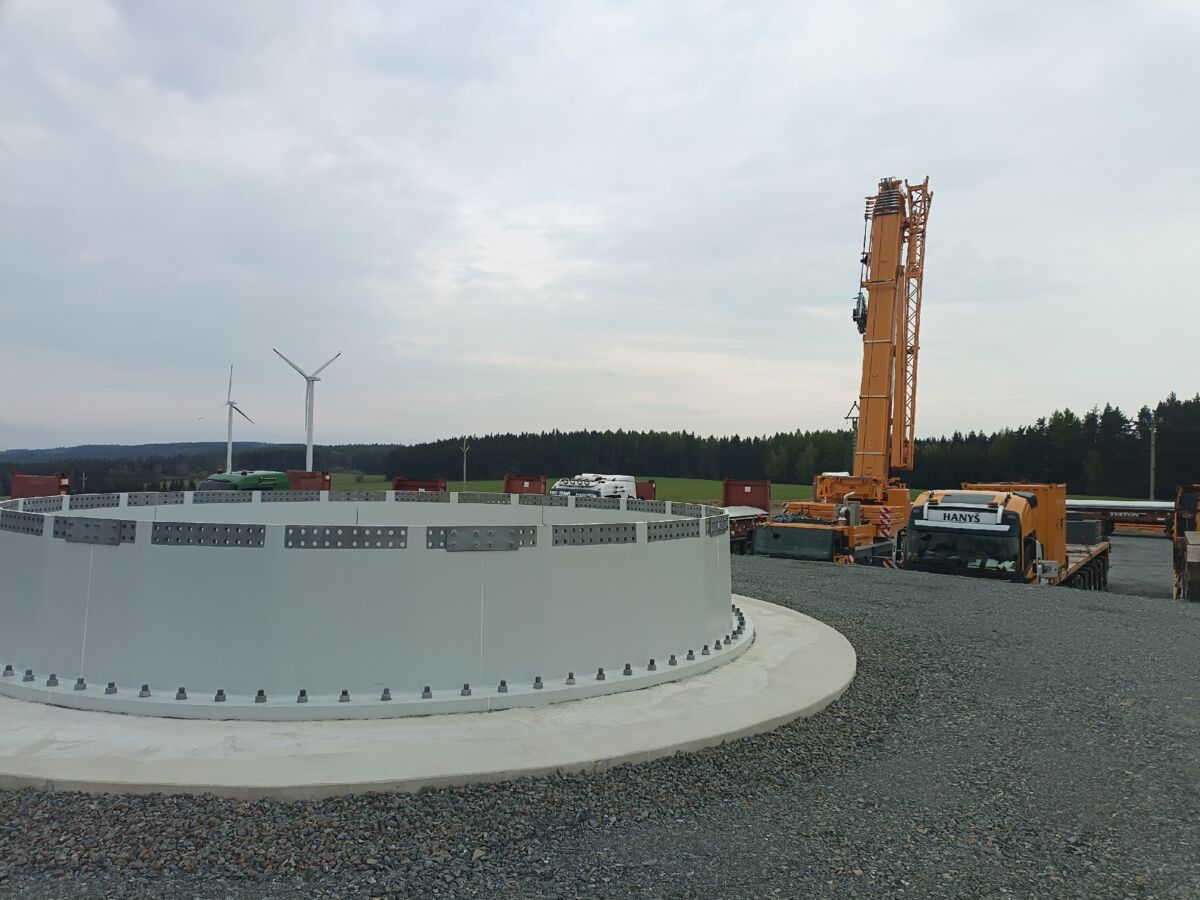

Generalnie klient stawiać będzie nowa WTG o mocy 4,2MW (fundament na foto) na miejscu zdemontowanej turbiny o mocy 600kW (siostrzana turbina na foto)

#wtgjarezza #pracbaza

https://www.ostrow24.tv/news/180957-odpadla-lopata-od-elektrowni-wiatrowej-wideo.html

Awaria turbiny wiatrowej w okolicach Jarocina. W miejscowości Dobieszczyzna, jedna z łopat odpadła (złamała się) w czasie pracy turbiny i spadła na ziemię.

Nikt nie został ranny.

Jeden z komentarzy pod artykułem mnie ujął. W tym przypadku jest celny. Parafrazując - ta turbina to tak jak używany TDI... kupił Polak, przywiózł do siebie z Niemiec i postawił. "Recykling" WTG poprzez kupno używanych, po decommisioningu w jednym kraju, import i instalacja w drugim miejscu to nic nowego.

Tutaj nie mogę rozpoznać jakiego OEMa ta turbina jest. Ciekaw jestem jak serwisy wyglądały. No i chętnie przeczytałbym raport o przyczynach. Ciekawe jak do tego podchodzi prawo polskie, bo w sumie nie wiem, czy jest to katastrofa budowlana. WTG w Polsce są traktowane jako maszyny (urządzenia), a nie budowle.

Na pierwszym zdjęciu tzw. antivortex. Mimo, że wygląda to jak rura od domowego klimatyzatora czy osuszacza powietrza to nią nie jest. Takimi przewodami owija się sekcje wieży turbin wiatrowych (akurat u tego producenta) i ma to na celu "rozbicie" wiatru. Podobnego systemu używa również SGRE. Na zdjęciu akurat system używany przez GE. Inny wielki producent stosuje inne rozwiązanie, tzn. TID - Tower Installation Damper; puszkę o wadze ok. 5t, która zawieszana jest na topowej sekcji wieży i tak dociążając ją ma zapobiegać oscylacji.

"Rozbicie" wiatru ma zapobiegać wpadnięciu wieży w oscylacje co może być niebezpieczne zarówno dla sprzętu i materiałów (straty finansowe), jak również spowodować zagrożenie dla życia bądź zdrowie techników, którzy wówczas mogliby się w takiej wieży znajdować (straty w ludziach są nieprzeliczalne, a do tego dochodziłyby jeszcze straty wizerunkowe firmy - te już można przeliczyć).

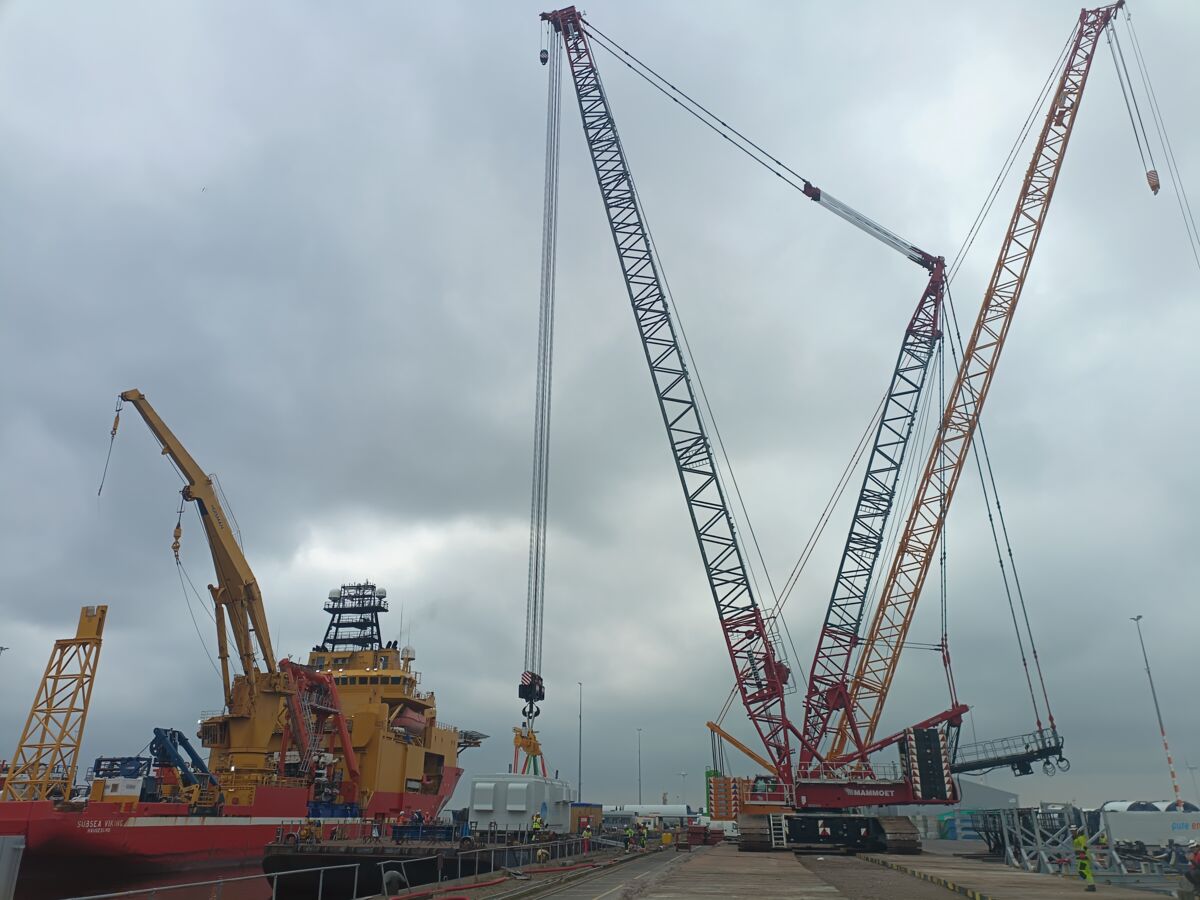

W bonusie filmik z przejazdu dźwigu samobieżnego Liebherr LR1750 i fotka z załadunku nacelli na barkę.

#oze #renewables #wtgjarezza #pracbaza i #zalesie bo ze względów ode mnie niezależnych kończę ten projekt i przychodzi mi szukać nowego zlecenia.

https://streamable.com/elohcz

PS. Nie wiem czemu ale hejto antivortex dodało w komentarzu tylko, a nie chciało dodać w głównym wpisie...

A tak sobie leżakują łopaty turbin, w oczekiwaniu na przygotowanie do załadunku albo rozładunku. Długość jednego to jakieś 79m

Nie mam pod ręką rysunku, żeby teraz sprawdzić.

#wtgjarezza #onshore #offshore #pracbaza

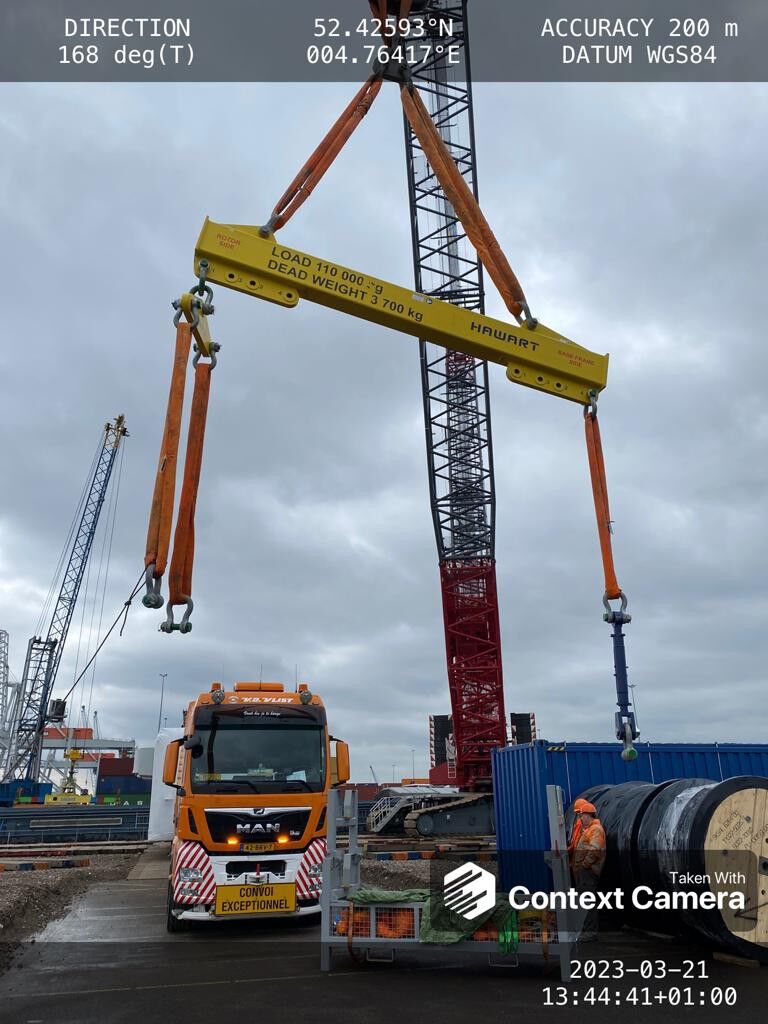

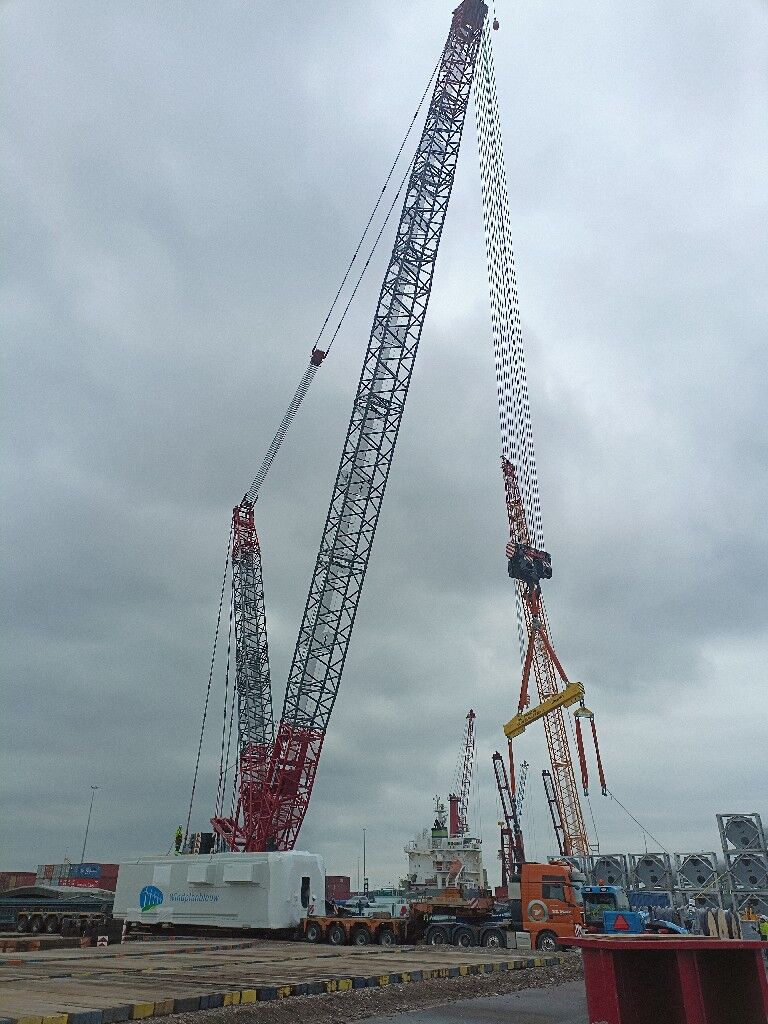

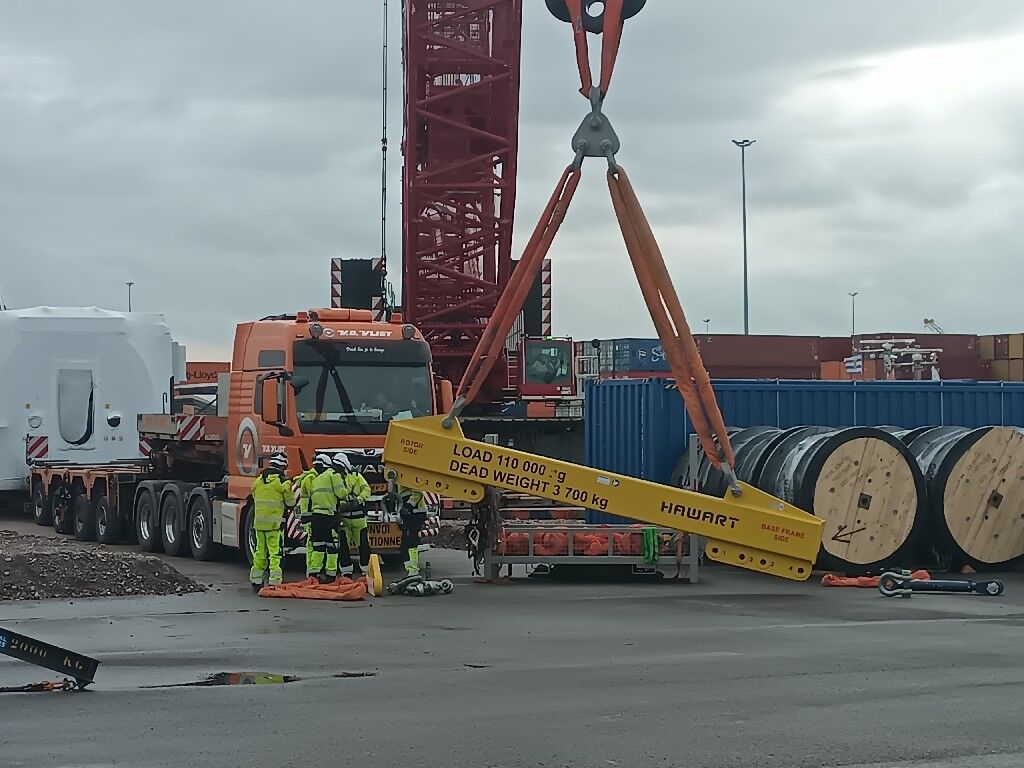

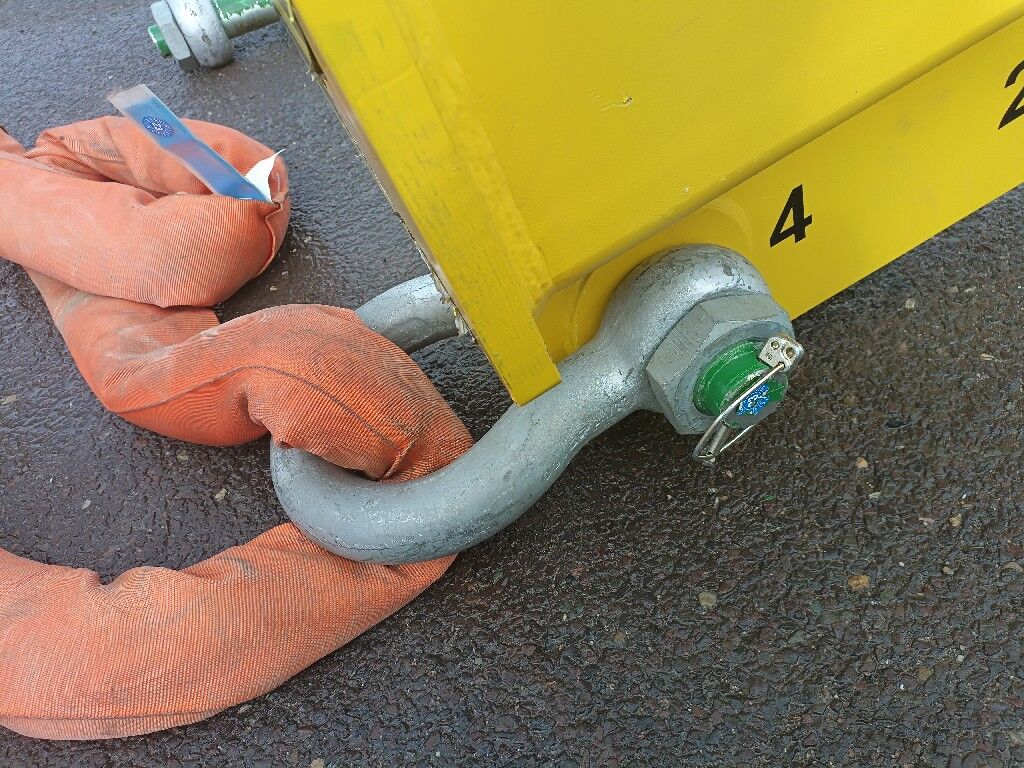

Przygotowania do rozładowania nacelli 87 750kg.

#wtgjarezza #pracbaza

Pijesz piwo? A czy wiesz, że piwa Kompanii Piwowarskiej są bardzo zielone?

Nie, nie chodzi o jointy czy warzenie trunku na konopiach indyjskich.

#wtgjarezza #ciekawostki

https://www.focus.pl/artykul/wiatraki-energia-do-produkcji-piwa-z-wiatru

Miło mnie zaskoczyliście tym, jak bardzo wygrzmocony został generator z gondoli turbiny wiatrowej, przy której pracuję.

Sam co prawda nie jestem pracownikiem technicznym, a pracuję jako HSEQ czyli po polsku BHP i OŚ (i ciut Kontroli Jakości) ale, że lubię wiedzieć jak i z czym pracują ludzie z mojego projektu to podpytuje i robię zdjęcia różnym rzeczom.

Jeśli dalej będzie interesowało co tam u mnie w #pracbaza to zachęcam do śledzenia tagu #wtgjarezza i/lub dołączenia do społeczności OZE/Renewables. (skąd ta kropka mi się tam wzięła jak ją zakładałem to nie wiem do tej pory). Postaram się wrzucać na tag ciekawe zdjęcia i informacje o branży wiatrowej.

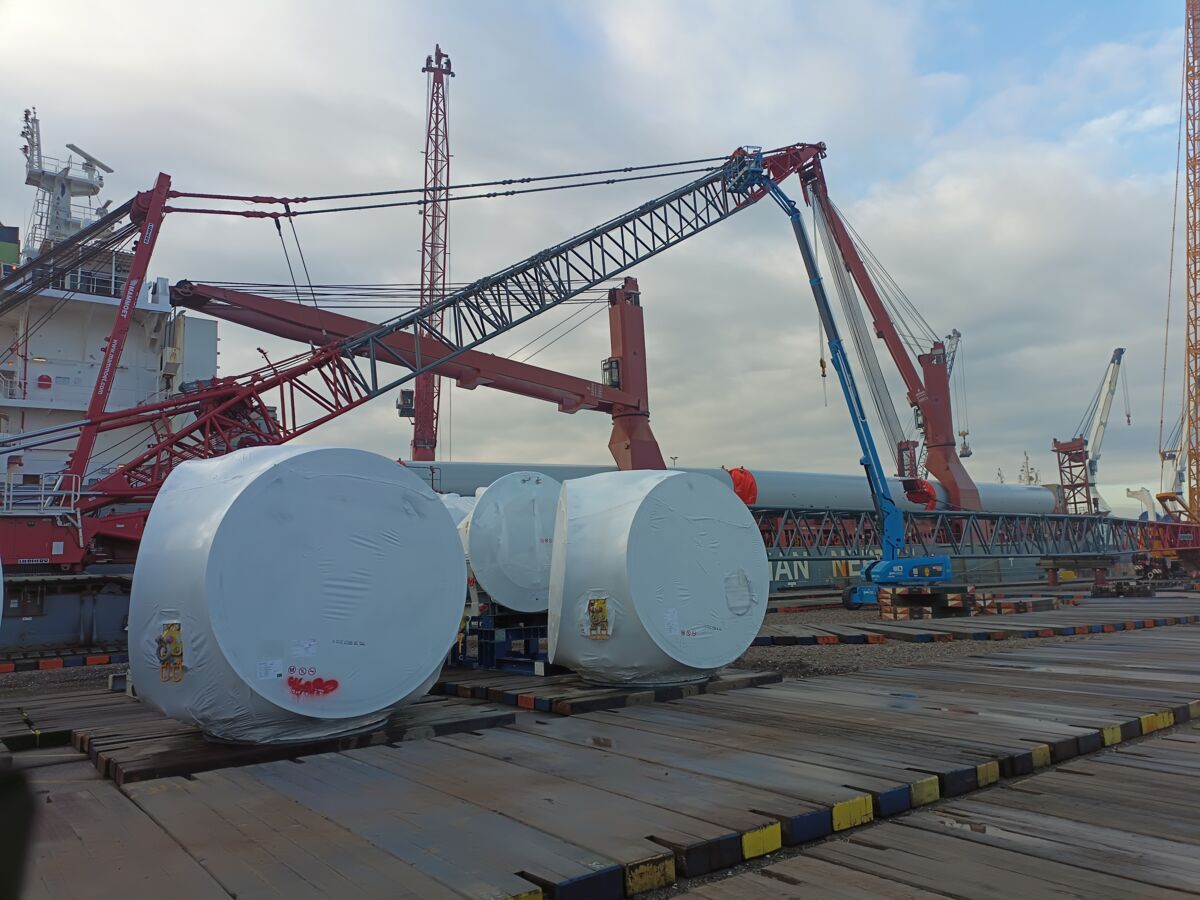

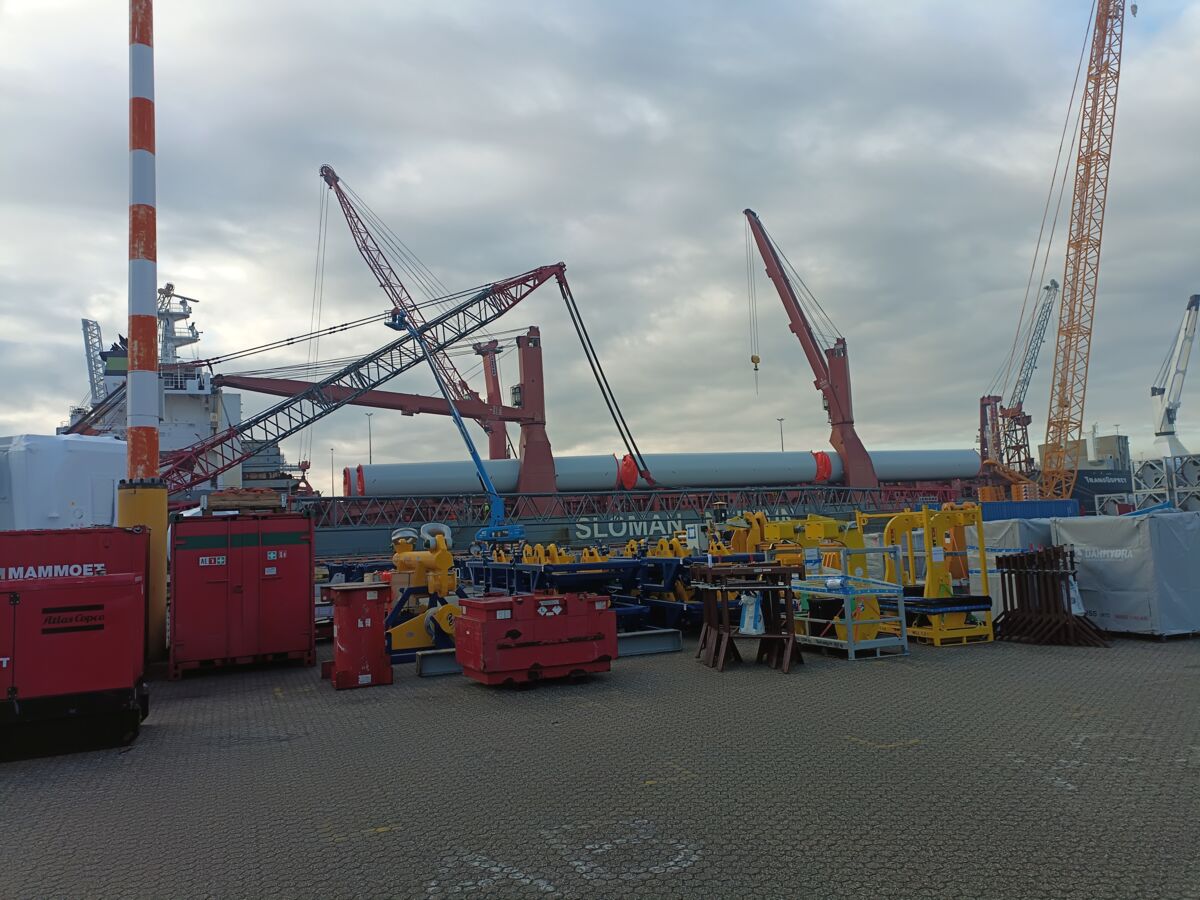

Dla zachęty zdjęcia statku, który na pokładzie ma sekcje wież turbin, które będziemy instalować, a które przypłynęły do nas z fabryki w Hiszpanii.

Dla ciekawych. Tak wygląda generator w nacelli (gondoli) turbiny wiatrowej o mocy 5,5MW. Turbina marki Generał Elektryk.

#wtgjarezza #pracbaza

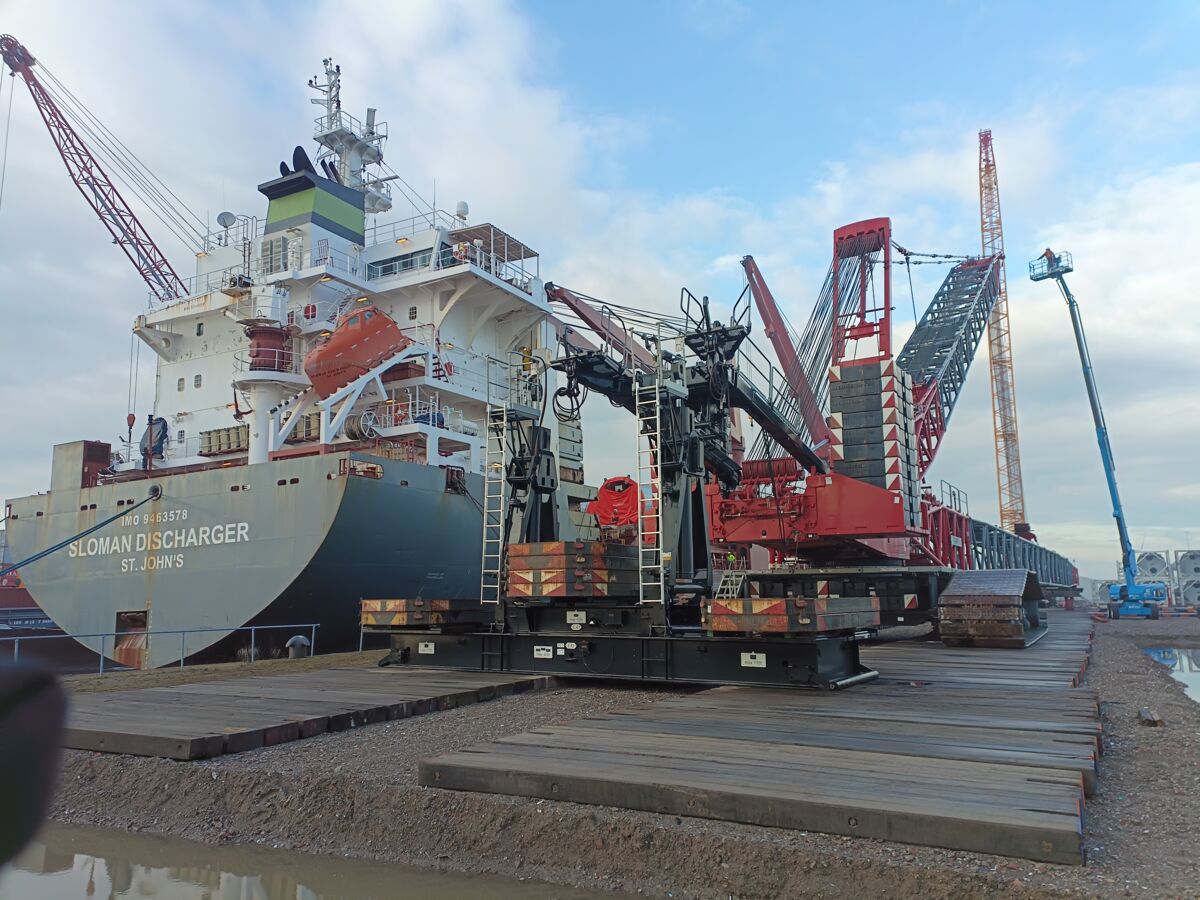

Pozdrawiam z portu w #amsterdam wczoraj zobaczyłem takiego skurczybyka pierwszy raz i postanowiłem zrobić mu zdjęcie. Co ciekawe żuraw samobieżny, pomimo że na pierwszy rzut oka nie wygląda na taki. KONE Gottwald.

#pracbaza #dzwigiboners #wtgjarezza

https://www.wnp.pl/energetyka/wiatraki-sie-starzeja-przepisy-sie-zmieniaja-a-ten-kluczowy-problem-nie-znika,687663.html

Repowering turbin i wyzwania jakie przed nim stoją.

#wtgjarezza

Poziom hałasu jaki generuje 3MW turbina wiatrowa. Na wykresie wraz z odległością od WTG.

#wtgjarezza #oze #renewables #wiatraki #energetyka

https://static.300gospodarka.pl/media/2023/03/Comp-1_1-1.gif

! Nie umiem into GIFy bezpośrednio ( ͡° ʖ̯ ͡°)

https://tvn24.pl/biznes/z-kraju/ustawa-wiatrakowa-jest-decyzja-sejmu-6814710

No i c⁎⁎j, no i cześć. Wiem, że turbiny wiatrowe nie mogą być głównym źródłem energii ale znakomicie sprawdzają się jako uzupełnienie miksu. I tak Skandynawia, Finlandia czy UK też używa niemieckich czy duńskich turbin.

#wtgjarezza

Idealna pogoda na instalację turbiny o mocy 3,45MW i średnicy rotora 117m.

Sloneczni i ciepło jak na tę porę roku, pomimo tego, że o 7.30 rano było - 4 na termometrze.

#wtgjarezza #wiatraki #oze #renewables

Jeśli ktoś się zastanawia co to za garb na sekcji wieży, to tzw. damper (TID - bij, zabij ale nie przypomnę sobie teraz co ten skrót oznacza). Waży około 4,5 - 5t i zapobiegać ma oscylacji wieży, zanim dociążona zostanie nacellą, turbiną i pozostałymi komponentami.

Oscylacja może powodować wychył wieży o kilka metrów od osi. Jest to zjawisko niebezpieczne dla techników jak i dla samej turbiny. Pojawia się w zależności od kierunku i prędkości wiatru.

Najdziwniejszym przypadkiem oscylacji jaki spotkałem miał miejsce w Finlandii. Większą turbina (rotor 150m i moc 4,35MW) była zainstalowana do tzw. Hammer head (młotka - że względu na to, jak wygląda turbina bez łopat). Kierunek wiatru był na tyle specyficzny, że przy prędkości 4,5 - 5 m/s, wywołana została oscylacja o ok. 2m od osi i która trwała 3 dni.
