#fotowoltaika

#konstruktorelektrykamator #diy #remontujzhejto

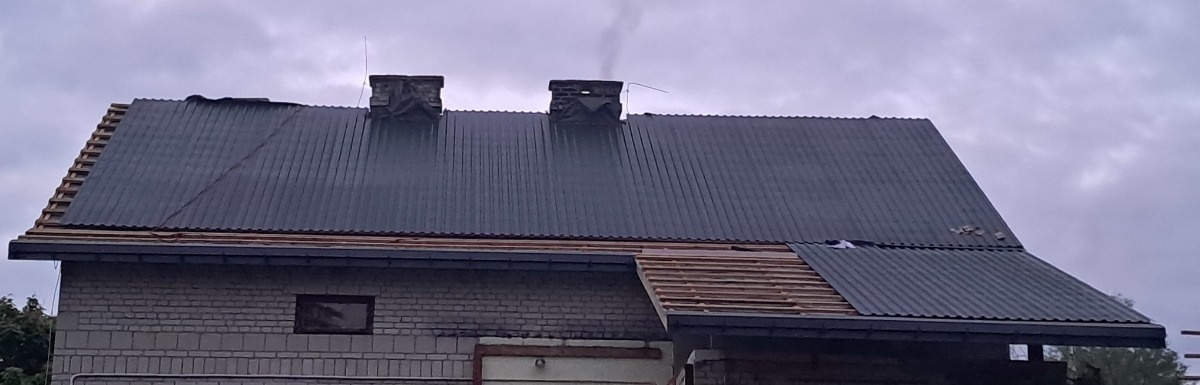

No siema, w końcu mam jakiś czas i materiał żeby zrobić wpis o dachu.
Kilka zdjęć z postępu prac.
Wczoraj przez niecałe 8h samodzielnie położyłem 15 arkuszy blachy.
I tu przypomniał mi się tekst @bartek555
>jak mnie to wkurwia, ze ty to wszystko umiesz
A na to co powiesz?
Na dzisiaj zostało jeszcze 8 krótkich arkuszy po 1,2m, dwa długie 4,8m, i jeden wąski 5,5m do ucięcia i przykręcenie obróbki tzw wyderki na przełamaniu połaci.
Na to wszystko przyjdzie jeszcze konstrukcja z #fotowoltaika i gówno będzie widać z tej roboty.
Ogromnym ułatwieniem tej roboty jest winda dekarska, coś wciągnąć czy opuścić to luksus sprawa jest, ale podnośnik koszowy też robi robotę. Jak to dobrze mieć znajomych co mają fajne sprzęty do pożyczenia.

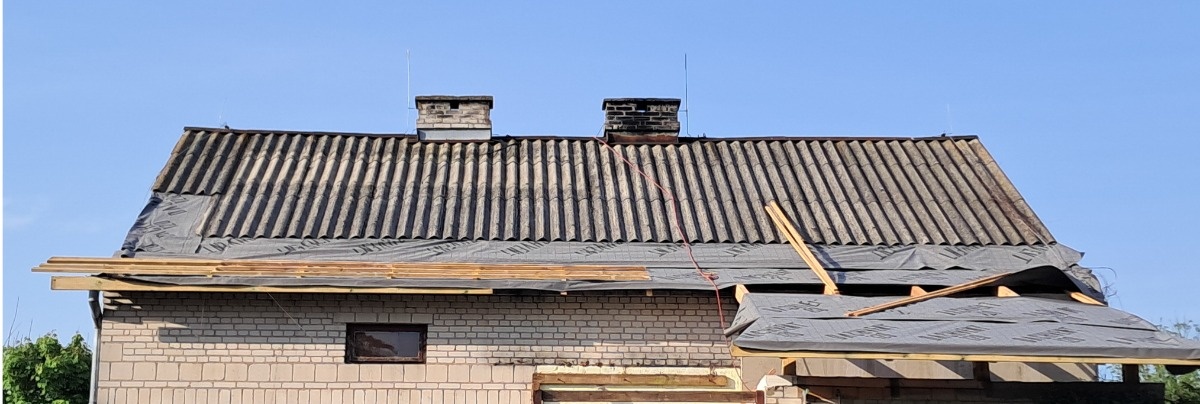

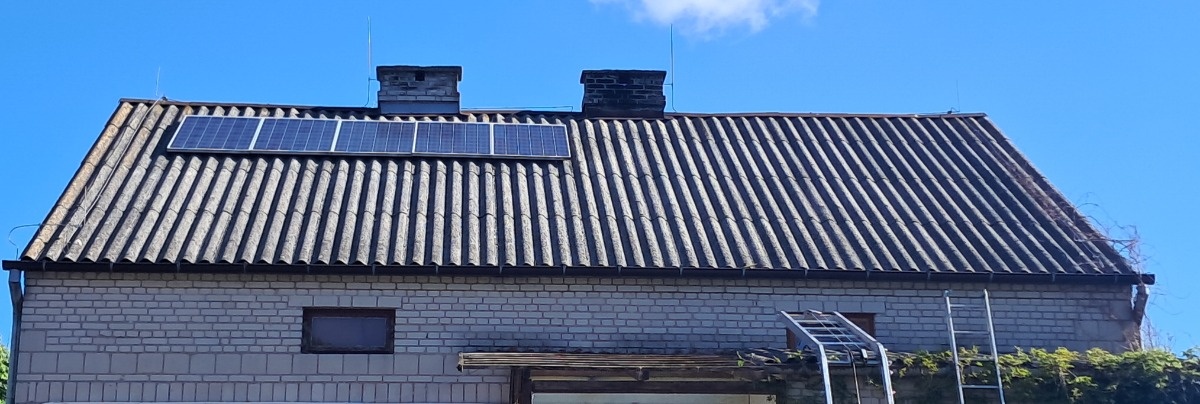

A co do znajomych, to żeby ściągnąć stary eternit pomagał mi @zielonywewszystkim, samemu ciężko by było, dało by się, ale zeszło by się 3x dłużej.

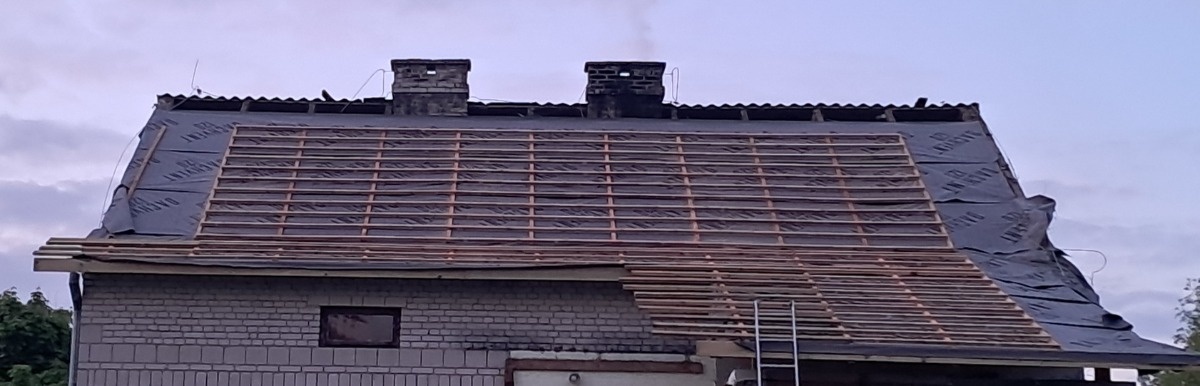

Więźba była stawiana gdzieś na początku lat 80. Wtedy mieli jakieś dziwne upodobania że nie wystawiali krokiew za obrys budynku, tylko kończyły się na równo z wieńcem. To samo z łatami, kończyły się na równo ze ścianą szczytową. Przez to żeby zrobić okap musiałem dołożyć kawałki krokiew, ale już pod innym kątem niż duża połać.
Na 12 krokiew, tylko dwie wymagały częściowej wymiany. Konkretnie to dwie skrajne, bo zostały nadjedzone przez drewnojady, ale tylko część z bielu. A że kiedyś elementy drewniane wycinali z tego co mieli to niektóre krokwy nie mają nawet kątów prostych, bo są po prostu okorowane i lekko ociosane, co powoduje że połowa krokwy to biel a druga połowa to twardziel.
I tu wielokrotnie przydała mi się wiedza ze szkoły, czyli umiejętności używania trygonometrii i biologii. Głównie w użyciu był tangens, bo najłatwiej się to mierzy w takich warunkach. I tu mogę wam powiedzieć że duża połać ma nachylenie arctg(0,715) a mniejsza arctg(0,44).
Nie obyło się bez małych fuckupów.
Jak montowałem przedłużenia krokiew to używałem poziomicy i metrówki do ustawienia odpowiedniego kąta. Poziomica ma 1m długości więc spadek powinien wynosić 44cm.
Ustawiam krokwę, mierzę, za mało. No to przestawiam, mierzę i dalej za mało. A wizualnie kąta totalnie nie pasuje do wcześniejszych krokiew. Aż zmierzyłem drugi raz kąt na małym dachu i było 44cm spadku na 1m.
Znów mierzę kąt na przedłużeniu krokiew i wciąż nie pasuje. Dopiero po którymś pomiarze zorientowałem się że nie mierzyłem na końcu poziomicy tylko za każdym razem w innym losowym miejscu. Przez co długości ramion trójkąta się zmieniały i wymiary nie miały prawa być takie same. Potem już szło gładko. Ale to nie koniec pomyłek.
Blachę zamawiałem na podstawie pomiarów in vivio i rysunku w CADzie. Ale rysunek sobie a życie sobie. I okazało się że jeden wymiar mam za krótki o jakieś 15cm, dosyć łatwa sytuacja do ogarnięcia, bo podłoże po prostu dłuższą obróbkę. A znów blacha na dużą połać jest o jakieś 15cm za długa. To jest jeszcze prostsze do ogarnięcia, wystarczy uciąć, a mam tarcze do cięcia blachy do pilarki. Tak to powoli się toczy ro
botniczy życia trud.

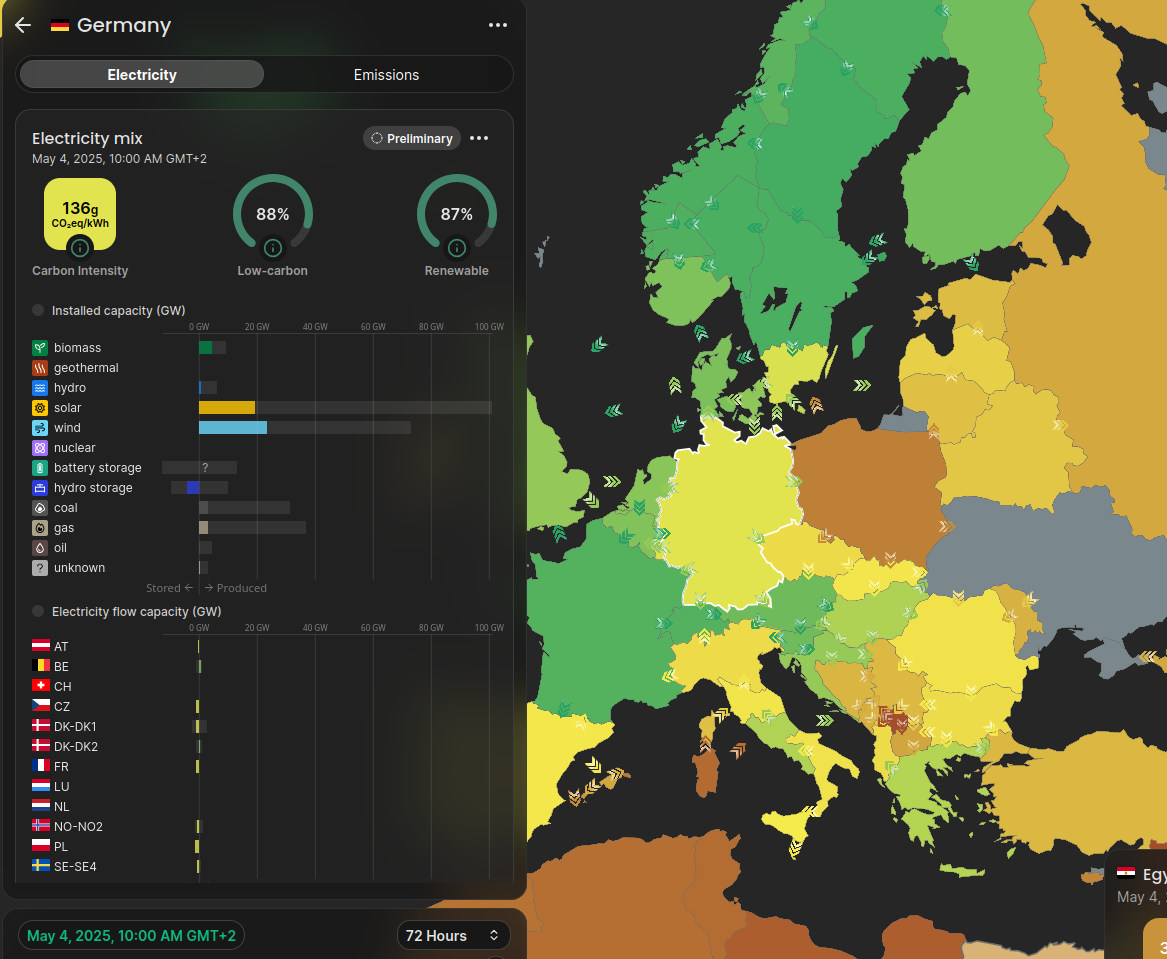

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

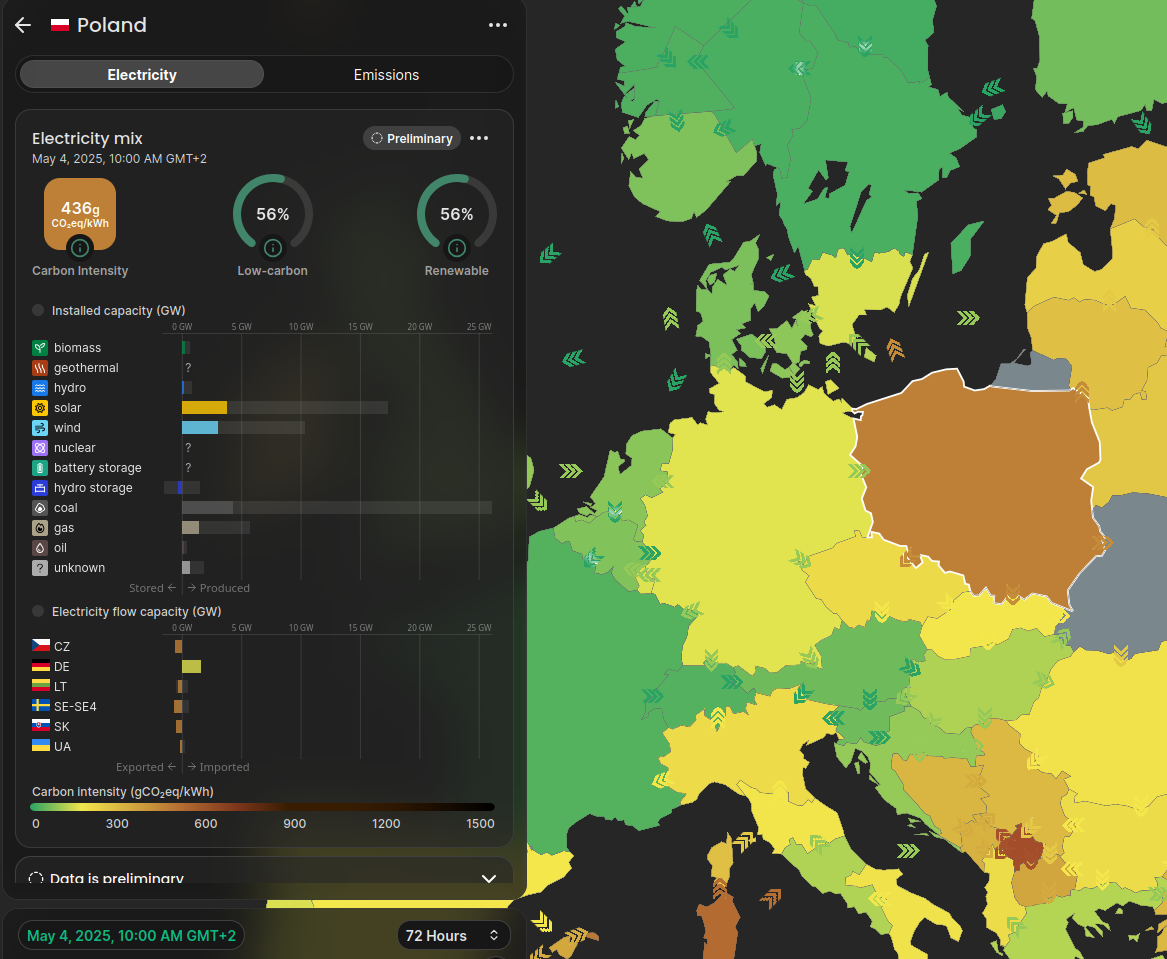

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

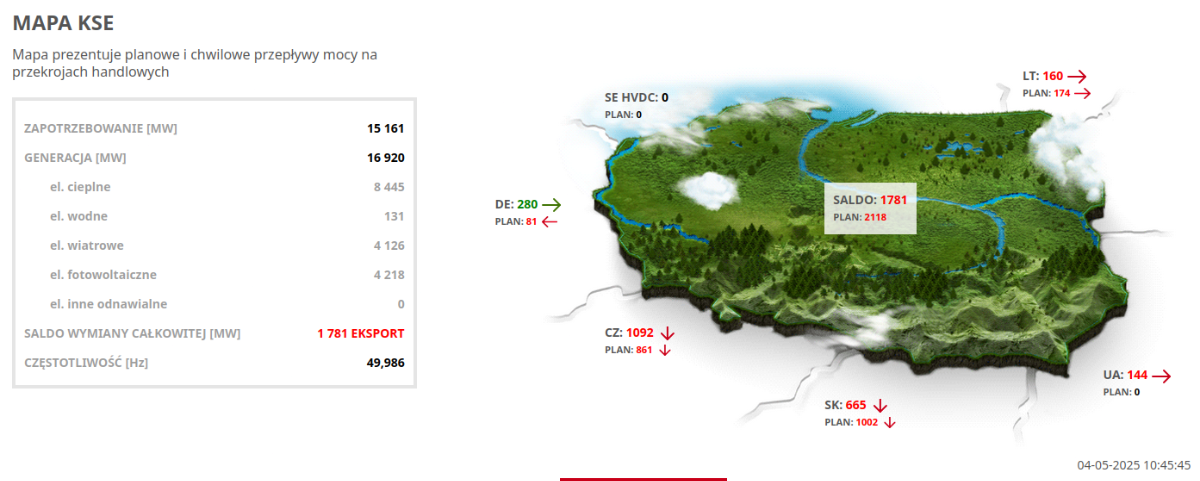

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

Niedziela, trochę wiatru i gotowe.

Konstrukcja #fotowoltaika skończona, panele wiszą. Pozostała cześć elektryczna do zrobienia w domu.

Dziś niestety w górach po południu pojawiły się burze.

#dildomajsterkuje #hobby #diy

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

Dzień drugi zmagań z #fotowoltaika u moich rodziców w górach, dziś konstrukcja została zmontowana i założone pierwsze panele, niestety upał dał się we znaki i prace skończyliśmy wcześniej.

Wieczorem po drzemce zacząłem przygotowywać okablowanie BMSa, bateria będzie stała na takiej półeczce, później zostanie obudowana.

Ostatecznie zamiast planowanych 45 stopni, konstrukcja ma 49 stopni nachylenia - nawet lepiej, a jakby miała 60 stopni to by było ideolo na zimę.

#dildomajsterkuje #elektryka #zrobtosam #hobby

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

My święto pracy świętujemy prawilnie - ciężką pracą.

Jesteśmy u moich rodziców w górach w Beskidzie Niskim.

Slupy do konstrukcji fotowoltaiki prawie zrobione. Teraz przerwa na obiad a później składanie baterii i montaż falownika. Jutro skręcanie do końca konstrukcji i jak starczy czasu to układanie paneli. Wołam @myoniwy który też miał robić fotowoltaike w majówkę.

Specyfikacja:
Konstrukcja na gruncie 45 stopni nachylenia, 16 paneli 440Wp, bateria z 16 ogniw EVE 280Ah i JK Smart BMS 150A, falownik Growatt 6000ES. Całość około 16 tys zł. za gotówkę bez pomocy państwa.

#fotowoltaika #konstruktorelektrykamator #hobby #elektryka #dildomajsterkuje

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

Nie mogło być inaczej.

#cenypradu #netmetering #oze #fotowoltaika #wiatraki

#cenypradu #netmetering #fotowoltaika #wiatraki

Niby dzień pracujący a ceny w dużej części dnia dalej około zera.
A średnia miesięczna za marzec też nie powala 18,2 groszy za kWh, w kwietniu na pewno będzie lepiej 😉

#konstruktorelektrykamator #elektryka #oze

Wczoraj był ładny pogodny dzionek, więc miałem w końcu czas podziałać w domu. Przyczepiłem korytko blaszane do ściany, będzie to trasa kablowa do #fotowoltaika
3 stringi, dwa po 15 paneli 425W, na azymut 195°, na połaci 33°, i trzeci 14 paneli na azymut 15° (na północ) i kąt dachu 18°. Korytkiem będzie szło 6 żył przewodu solarnego, przewód LgY16 żółto zielony do uziemienia konstrukcji paneli, drugi taki do ograniczników przepięć (a może będzie tylko jeden) bo montuje 3 na strychu w metalowej skrzynce. No i kabelek 4x1,5 do zasilenia ProJoya czyli rozłącznika solarnego, zwanego przeciwpożarowym. Być może profilaktycznie rzucę tam FTP 6 kategori. Oczywiście całość będzie zakryta metalowymi pokrywkami, i solidnie uziemiona.
Jeśli ktoś policzył ile paneli będzie to wyszło mu 44szt, po 425W co daje zawrotne 18700W. Tylko trzeba uwzględnić to że są różne kąty, różny azymut. I finalnie nie spodziewam się więcej jak 13-14kW w szczycie. Ale string na północ będzie produkował od samego wschodu do prawie zachodu słońca. A żeby to dokładniej sprawdzić (tu odpowiadając na wczorajsze pytanie @Hasti) #grok napisał mi program w pythonie który wypluł mi tabelkę w excelu z danymi o której godzinie słońce zacznie oświetlać panele i o której skończy. Jest też liczona powierzchnia efektywna paneli (1m² oświetlony pod kątem 45° ma 0,707m² efektywnej) oraz skumulowana powierzchnia efektywna paneli widziana przez słońce (to chyba będzie się zwało całka powierzchni po czasie).
Załączam linki do plików, wygenerowanego excela dla powierzchni 1m2 na dwóch połaciach i plik wykonawczy pythona.

https://drive.google.com/file/d/1chBCxXLthcwrgC-rQdIQGFLaDB14-cQG/view?usp=drivesdk

https://drive.google.com/file/d/1itY8kkJWuS4gkS1kWnmTwIUgyTx5Wah2/view?usp=drivesdk

Program nie uwzględnia zachmurzenia, liczy jakby niebo było wiecznie czyste.
Ci którzy otworzyli plik widzą że panele na północ mają tylko połowę efektywnej rocznej powierzchni tych na południe. Ale za to w lecie czas produkcji rozciąga się na większą część doby i można lepiej dopasować autokomsumpcję. Bo nawet w najlepszy dzień panele na południe zaczynają być bezpośrednio oświetlane przez słońce po godzinie 8. A przy wschodzie o 5 czy wcześniej to są 3 godziny produkcji.
No i przyszłościowy magazyn będzie mógł wcześniej zacząć się ładować.
Trzeba by zrobić wykresy dzienne dla obu połaci.
A propo magazynu, @dildo-vaggins jak tam twój?
Teraz ja #alibaba można znaleźć LiFePO4 280Ah po 96zł. Wiem że ty kupowałeś EVE, ale są droższe a tamte mają te same gabaryty, podobną wagę itd. 32szt to koszt ok 3k, do tego balancer i za ok 5k można mieć 30kWh magazyn z obudową. Korci kupić choćby 16 ogniw i mieć 15kWh. A co do obudowy, ściskałeś ogniwa z siłą jaką podaje producent?
Skoro mowa o magazynie to będzie spięty z falownikiem Deye 12kW 3F, z wyjściem na magazyn niskonapięciowy do 60V. Konstrukcja deye jest kozacka, można takie wygibasy z nią wyczyniać że ho ho. Np jako jeden z nielicznych falowników na rynku można podpiąć turbinę wiatrową na jedno z wejść, albo zamiast turbiny ludzie podpinali agregaty prądotwórcze wszelakiej maści. Ma wejście/wyjście Smart load które może być wejściem np z innego falownika lub wyjściem np na grzałkę lub inny odbiornik.
No i oczywiście ma wyjście Load które jest zasilane z Aku w przypadku zaniku zasilania z sieci.

#oze #cenypradu #netmetering #fotowoltaika #wiatraki

Rynkowe ceny prądu dzisiaj.
Niby od nadmiaru głowa nie boli ... ale odbiorców nieźle kosztuje nawet jak nie korzystają.
To ten darmowy prąd 😉, -46 groszy jeszcze nie widziałem.

https://raporty.pse.pl/?report=RCE-PLN&state=Funkcjonowanie%20RB,Raporty%20dobowe%20z%20funkcjonowania%20RB,Rezerwa%20operacyjna,Podstawowe%20wska%C5%BAniki%20cenowe%20i%20kosztowe&date=2025-04-27&type=table&search=&

https://www.pse.pl/home

Czy mógłby mi ktoś wytłumaczyć jak krowie na rowie jakie teraz obowiązują sposoby rozliczania prądu z fotowoltaiki? Wiem, że teraz sprzedaje się to co się wyprodukowało po niższych cenach. Dodatkowo jak sieć jest przeciążona to może wyłączać produkcję z tego powodu w słoneczne dni.

Czy jest to teraz opłacalne, gdybym dom grzał pompa ciepła a na lato CWU jest grzana solarami?

#budujzhejto #fotowoltaika #budowadomu

#konstruktorelektrykamator #elektryka

Dzisiaj przychodzę do was z trzema historiami.
Budujemy nową stację transformatorową w pewnym zakładzie produkcyjnym.
Nowe zasilanie SN 15kV, trafo 1MVA, ma bardzo małe starty, to wynik eko dyrektywy, która wymusza większe przekroje rdzenia. Z jednej strony dobrze bo mniej energii idzie w ciepło, a z drugiej gorzej bo takie trafo jest droższe.
Parę miesięcy temu inna firma robiła trasę kablową kilkadziesiąt metrów długości, 12 żył 300mm² do jednej z rozdzielnic żeby mieć dobre zasilanie do maszyn, a my teraz tą trasę będziemy musieli zdemontować i podpiąć pod nową stację trafo. Gospodarność pieniędzy jak ta lala.

Ja to nie mogę być jak normalny człowiek, kupić, zamontować i używać jak producent przewidział. Tylko od razu jakieś alternatywne testy, wygibasy i ciul wie co jeszcze.
Przyszedł mi rozłącznik przeciwpożarowy do #fotowoltaika #oze jego zadaniem jest rozpiąć przewody od paneli już na dachu żeby było bezpieczniej w razie serwisu czy sytuacji awaryjnej. Działanie jest dosyć proste, zasilanie bierze z linii 230VAC, jak zniknie to zasilanie to odcina PV i np strażacy są bezpieczni. Ale ma to też drugi koniec kija. A co jak zniknie zasilanie AC np w nocy, prąd w baterii się skończy to nawet w największe słońce falownik nie dostanie zasilania z paneli bo nie ma AC, a falownik nie zrobi zasilania bo nie ma nic w baterii a z PV nie przychodzi zasilanie bo nie ma AC. Takie błędne koło.
To co wymyśliłem? Sprawdziłem czy to co podaje producent to są warunki brzegowe i nic nie da się z tym zrobić. Otóż nie, można zrobić wiele. Widzicie informacje o napięciu roboczym? A raczej o tym że to ma być Vac? No to ja już wiem że nie musi być Vac, może być i Vdc. A to ułatwia sporo robotę. Bo w razie takiej sytuacji awaryjnej można pobudzić ten rozłącznik pierwszą lepszą przetwornicą np z 12V na 200VDC. Czyli będę bezpieczny podwojenie, jak trzeba to się wyłączy, a jak będzie trzeba to sobie go łatwo włączę.

No i trzecia historia najbardziej wkurzająca na radzie.
#chrome na #android chyba zrobili jakąś aktualizacje i sp⁎⁎⁎⁎zyli działanie.
Zawsze jak otwierałem linki do pdf-ów to plik się pobierał i miałem go zapisanego.
A teraz sp⁎⁎⁎⁎zyli robotę i może plik się ściąga, ale jest trzymany w pamięci chrome. Okrojona funkcjonalność, mniej możliwości przeglądania PDFa. Ktoś ma pomysł jak to obejść, wrócić do wcześniejszej funkcji. W ustawieniach nie znalazłem nic na ten temat.

#konstruktorelektrykamator #elektronika #elektryka

Jak wspominałem w ostatnim wpisie coś tam nastrugałem na dzisiaj.

W końcu mam komplet narzędzi do szukania tras i uszkodzeń kabli.
Ostatnim elementem jest ramka detekcyjna. Jest to konstrukcja w kształcie litery A a w sumie to bardziej Д. Aluminiowe wygięte i pospawane rurki. Konstrukcja jest banalna, dwie elektrody, zamontowane za pomocą nylonowych izolatorów do ramki.
Elektrycznie jest też prosto, bo elektrody są połączone za pomocą kondensatorów 2,2uF do złącza XLR w rączce. Skąd idą ekranowanym kabelkiem do odbiornika.
Tylko radiodetekcja jest na tyle niszowym tematem że można znaleźć tylko podstawy tej metody, a co do samego sprzętu to znalazłem tylko jeden temat na reddicie o naprawie odbiornika, i była to wymiana wyświetlacza. O jakichkolwiek schematach można zapomnieć.
Więc skąd do jasnej cholery wiedziałem jak zbudować taki zestaw?
Wymiary geometryczne to nie problem, bo można znaleźć zdjęcia nawet z wymiarami. Ale kwestie elektryczne to już nie ma szans na dane z internetu, prócz tego że wiadomo jakie są wtyczki. Jedną informację miałem już miesiąc temu badając gniazdo w odbiorniku. Jest tam pin GND i pin 3V z cyklicznym zwarciem do masy.
To sugerowało mi że może być jakaś komunikacja cyfrowa, bo żaden sposób jaki testowałem z diodami, rezystorami itp nie wprowadzał odbiornika w tryb pracy z ramką.
Cóż zrobić jak żaden sposób nie działa?
Trzeba wykonać radykalny krok.
Tu budzi się do życia moja wewnętrzna cebula i nutka kombinatorstwa.
Co zrobiłem?
Kupiłem oryginalną ramkę. Ale przecież na zdjęciu nie jest oryginalna tylko #diy . No tak, i co? Niby skąd miałem dane o kondensatorach w ramce? Oryginalna potrzebna mi była do zrobienia reverce engeeneringu.
Jak tylko odpakowalem paczkę to sprawdziłem czy odbiornik wykrywa ją, no i działała. Więc zacząłem pomiary, jakież było moje zdziwienie jak nie było żadnego przejścia między elektrodami a gniazdem. Pojawiła mi się najgorsza myśl, a co jeśli jest tam jakiś układ wzmacniacza operacyjnego? A przecież nie rozbiorę jej żeby to skopiować. Ale pomiary robiłem na zakresie rezystancji, może jakieś diody? Też nic. To zostaje zakres pomiaru kondensatorów. No i okazało się że to jest to, 2,2μF względem elektrody a gniazdem. Pozostałe pojemności były jakieś małe po kilkadziesiąt pF, czyli po prostu pojemność przewodu względem rurki. Ale jak kiedyś pisałem we wpisie o szukaniu usterki w przewodach, rezystor szeregowo w układzie niezmieni wskazanej pojemności, ale w układzie może mieć to znaczenie dla przenoszenia sygnału. Ale jak sprawdzić czy jest jakiś rezystor szeregowo z kondensatorem nie mając dostępu fizycznego?
A no dosyć prosto, trzeba zmierzyć ESR, czyli wartość szeregowej rezystancji kondensatora. Jeśli byłby jakiś szeregowy rezystor to dałby odczyt jak ESR. Ale pomiar tej wartości wykazał wartość ok 1Ω, czyli nie ma nic dodatkowego.
No dobra, mam wymiary konstrukcyjne, mam schemat elektryczny ramki, zostało najważniejsze, czyli identyfikacja sprzętu w odbiorniku. Jak to jest zrobione? A no prosto i sprytnie jednocześnie. Wewnątrz wtyczki wkładanej do odbiornika siedzi sobie mały trzynóżkowy układ w obudowie TO-92. A układ to DS2430A+, jest to pamięć EEPROM 256 bitów. Odbiornik gada sobie z kabelkiem i sprawdza czy numer zapisany w pamięci jest zgodny i czy ma się przełączyć na tryb pracy z ramką. Cóż poradzić w takiej sytuacji? Trzeba kupić taki sam układ, i go skopiować. Kod do kopiowania tego konkretnego układu znalazłem na githubie, sam układ kupiłem na TME, w innej obudowie ale bebechy te same. Kopiowanie udało się, odbiornik widzi ramkę, i zmienia tryb pracy.
https://youtube.com/shorts/lp0PULto9vA
Oryginalna ramka kosztuje ponad 3 tysiące złotych.
Moje koszty to:
Rurki, pręt i nylon na izolator: 106zł
EEPROM 40zł
Wtyk i gniazdo XLR: 16zł
Kondensatory: 8zł
Wtyczka SC8: 80zł (tu trochę się pospieszyłem, bo znalazłem dystrybutora w Polsce, napisałem o wycenę i czekałem na odpowiedź, ze dwa dni nie przychodziła to znalazłem wtyczki na Mouserze. Jak zamówiłem i zapłaciłem to dosłownie kilka minut później przyszła wycena z polskiej firmy, 25zł taniej na wtyczce, ehhh jak zwykle...)
Całość: 250zł, ponad 30 lat w polskiej rzeczywistości i prawie 20 lat nauki o prądzie.
Czyli jakieś 7% oryginalnej, tej oryginalnej którą miałem na wzór. Spakowałem ją w opakowanie i odesłałem do sklepu. W stanie jak nowa, ani razu nie używana, jedynie sprawdzona czy działa. Właśnie wczoraj na konto wróciła mi pełna suma którą zapłaciłem. Więc jestem ponad 3k do przodu. Nie po to człowiek ma mózg żeby tyle płacić. Tak, zgadza się, skopiowałem. Trzeba było pilnować, tylko debil by nie spróbował.
Ale jest jeszcze jedna rzecz. Jak widać w oryginale jest jeszcze plastikowa czarna rączka. Co ciekawe jej montaż wymaga by rurka nie tworzyła zamkniętej pętli, czyli rurki tworzą coś na kształt koślawej litery H z zagiętymi górnymi ramionami. Przecięcie rurki ma dwa zadania, pierwsze to możliwość montażu rączki na cztery nity, a drugie to przerwanie pętli, duża powierzchnia zwartego zwoju powoduje interferencje z cewkami odbiornika. Prąd indukowany w zwoju jest zależny od powierzchni, jak przetniemy zwój to prąd będzie zero, więc i nie bedzie interferencji z cewkami odbiornika.
To jest akurat rzecz którą doszedłem drogą testów i dedukcji. Bo już nie miałem czasu na testy oryginalnej gdyż kurier zabrał praczkę.

Drugi wątek to RCD typ B z aliexpress.
Cena również niższa 10 krotnie względem EATONa, Schneider czy Siemensa.
Rozebrałem ją żeby zobaczyć jak jest zbudowana, było to dosyć proste bo trzeba było odkręcić tylko 4 śrubki. Fajnie widać priorytet toru N.
https://youtu.be/bTUsGSikylM
W szkole na laborkach zmierzyłem prąd różnicowy do zadziałania. Przy 50Hz nie ma zaskoczenia, w końcu to jest normalna częstotliwość sieci. Ale dobre jest to że działa też dla DC, wyszło mi że przy ok 20mA.
Ale chyba będę musiał powtórzyć pomiary, tak dla zasady i pewności wyników. Zwłaszcza dla wyższych częstotliwości, wg normy taką RCD typ B powinna działać do 1kHz, jak widać już przy 500Hz potrzeba ponad 100mA do zadziałania.
Ale to może wynikać z metody pomiaru, bo wszystkie anomalie wstrzykiwałem w tor N. Niby nie powinno to robić różnicy dla układu bo wszystkie tory przechodzą przez przekładnik Ferrentiego ale akurat ta konstrukcja ma wbudowaną elektronikę i mierzy napięcie na każdej fazie. Po przebudowie układu na wstrzykiwanie anomalii do toru fazowego, prądy mogą się zmienić. Sprawdzę to. Tak samo jak zrobię test z obciążeniem prądowym przez długi czas, jakieś 50A przez kilka h, z pomiarami temperatury i spadkami napięcia.

Śledźćcie temat, zwłaszcza ci z #oze #fotowoltaika #PV
