#spawanie

Jakis czas temu poszukiwaliśmy szafki do przedpokoju. Spacerując po pasażu handlowym trafiliśmy na sklep ktory z odleglosci pachniał mamoną xD
Z ciekawosci zajrzałem do środka no i ceny mebli były takie jak sie spodziewałem. Zestaw salonowy 25k, stół jadalniany 12. Meble robiły wrażenie. Jednak zboczenie zawodowe dało za wygraną, więc podszedlem do krzesełka za 3k zł, wyciągam latarkę i ogladam jak jest od spodu pospawane. Ku mojemu zdziwieniu nawet odprysków im sie nie chciało oklepać. W krzesle za 3000 zł. Normalnie były zamalowane farbą.
Zacząłem sie smiac do mojej, ze ta babka z obslugi powinna w przyjsc w tych szpilkach, ze skrobakiem i je przy nas oklepac xD

Zdjęcie poglądowe, bo wtedy nie zrobiłem

#spawanie #meble #remontujzhejto #pracaspawaczamnieprzeistacza

#motoryzacja
#spawanie
#heheszki

- Mame, pacz co umiem!!!
- Ja to jestem ciekawa, czy w ocynk też tak umiesz?

#konstruktorelektrykamator #elektryka #fotowoltaika #oze

W końcu przyjechały panele fotowoltaiczne. Rozbudowa instalacji do niestandardowych rozmiarów jak na domowe warunki. Najpierw specjalnie zwiększyłem moc przyłącza do 22kW, a teraz przypierdzielę na dach 18-19kW. 12 na południe, połać 33° nachylenia, reszta na połaci północnej, 18° nachylenia, ale ładnie oświetlonej od samego wschodu. Więc będę miał produkcję gdy innym jeszcze nie obudzą się falowniki. Falowniczek Deye 12kW hybryda niskonapieciowa, jeszcze nie kupiony, czekam aż panele trafią na dach.
A jak już przyjechały panele to chciałem sprawdzić pewną rzecz, czyli jak się zachowuje na zwarciu. Efekty są na tym 38 sekundowym filmie.
https://youtube.com/v/epbDyiPa2lo
Prąd ledwie 5A, a co potrafiło by 13A? Dlatego trzeba przykładać się do odpowiedniego zarabiania końcówek. Straty na ciepło to I²R, więc to co widać przy 5A, przy 13 byłoby prawie 7x bardziej energetyczne.
Kilka paneli połączonych równolegle i spawarka na czasy #postapo gotowa. Co prawda #spawanie tylko w dzień i to słoneczny ale lepsze to niż nic. Tylko trzeba nauczyć się robić własne elektrody. Już nawet myślałem o spawaniu typu MIG/MAG, tylko tam potrzebne zasilanie CV, a panele są CC, to już lepiej zasilić z akumulatorów. A jako gaz osłonowy wykorzystać mieszaninę N2/CO2. W końcu azot jest inertny, CO2 aktywny, więc powinno działać jak MIX. A skąd taką mieszankę? A spaliny z samochodu, tylko trzeba pozbyć się cząstek stałych i pary wodnej. Ale to jakiś filtr z wapna i powinno działać.
Chociaż MMA byłoby prostsze, mniej sprzętu potrzeba, osłonę gazową robi sobie samo.
#pracaspawaczamnieprzeistacza
Ta demonstracja jest też fajnym przykładem dlaczego nie stosujemy prądu stałego w instalacjach domowych. Napięcie skuteczne 230VAC w gniazdkach jest odpowiednikiem 230VDC. Więc teoretycznie moglibyśmy mieć 230VDC i by było git, grzałki by grzały tak samo, przetwornice i inne zasilacze też by działały, chociaż z lekko zaniżonym napięciem zasilania ale poradziłyby sobie. Z silnikami byłby problem, bo albo musiałby być komutatorowe albo potrzbne by były falowniki. Niezła ironia, bo komutator to mechaniczny falownik, czyli i tak mamy prąd przemienny. Do przekształcania energii w zasilaczach i tak używa się transformatora który działa dzięki zmianie natężenia strumienia magnetycznego, a to wymaga zmiennego prądu. Więc jedyne czego byśmy się pozbyli to układu prostującego i zmniejszyli byśmy kondensatory filtrujące. Nie było problemu z mocą bierną.
Ale byśmy mieli inny ogromny problem. Wyobraźcie sobie piekarnik 2kW zasilany z 230VDC, czyli prąd ok 8A.
Jakiej wielkości musiałby być termostat i włącznik żeby móc skutecznie zgasić taki łuk? Na filmie jest to ledwie ok 30V i 5A.
Włączniki nawet do oświetlenia byłyby większe.
Bezpieczniki w rozdzielnicach też musiałyby mieć inną konstrukcję, bo musiałby mieć magnesy do wydmuchiwania łuku (są takie dostępne), ale mają konkretną biegunowość przepływu prądu.
Podłączone niezgodnie są przyczyną pożarów. Albo musiałby być dużo większe gabarytowo, bo potrzebny by był ogromny gasik. Jak na kolei. Tam jest 3kVDC i same styki nie są duże, ale komory gaszące to 90% wielkości stycznika.
Przepływ prądu DC jest znacznie groźniejszy dla człowieka niż AC. Konstrukcja RCD na DC nie byłaby jakaś trudna do wykonania, dwie cewki nawinięte bifilarnie, jedna dla toru + a druga dla -, pola magnetyczne by się znosiły. Gdyby była różnica prądów to pojawiłoby się jakieś pole. I mogłoby pociągnąć kotwicę lub ją odepchnąć. Ale wraz potrzbne ogromne gasiki. Za zaletę można by uznać że byłby tylko plus, minus i PE, a nie L1, L2, L3, N, PE. Albo by było +,0,- i ewentualne PE. Mogłoby być jak w USA, 2x120V. Tylko skoro byłby plus i minus to trzeba by dobrze wybrać który biegun uziemić żeby nie dochodziło do korozji metalowych elementów w ziemi.
A jak przesłać prąd DC na duże odległości? Albo grubymi kablami albo wraz potrzebne są stacje przekształtnikowe. Czyli DC>AC>DC, a to trochę bez sensu.
Dlatego system AC jest taki popularny, bo łuk sam gaśnie, nawet na małych przerwach ze względu na przejście prądu przez zero (oś X) gdzie nie dostarcza energii, a DC pali się ciągle  i zyskuje na zaletach dopiero przy setkach kV, gdzie stacje transformatorowe i tak są drogie i skomplikowane, więc dodatkowa mała komplikacja w postaci zasilania z DC nie jest jakimś niewyobrażalnym wyzwaniem inżynieryjnym.
Mamy w Polsce stacje przekształtnikową AC<=>DC, jako jedna z dwóch dla linii SWE-POL, kabel podmorski Polska-Szwecja, tam idzie chyba 400kVDC. Obie stacje mogą pracować jako prostownik lub falownik, przesył energii jest w obie strony. Chyba na Litwie jest podobna stacja, ale to wynikało z tego że oni do niedawna nie byli zsynchronizowani z europejską siecią energetyczną (na szczęście odcięli się już od "ruskiego miru") i żeby móc przesyłać energię do/z Polski to prąd był prostowany i potem znów falowany na trochę innych parametrach. Teraz mają pełną synchronizację i nie potrzbne są takie wygibasy.
Tak oto zabawka w postaci jednego panela może być wspaniałym elementem edukacyjnym, gdzie można nawiązać do całego spektrum specjalizacji w elektryce.

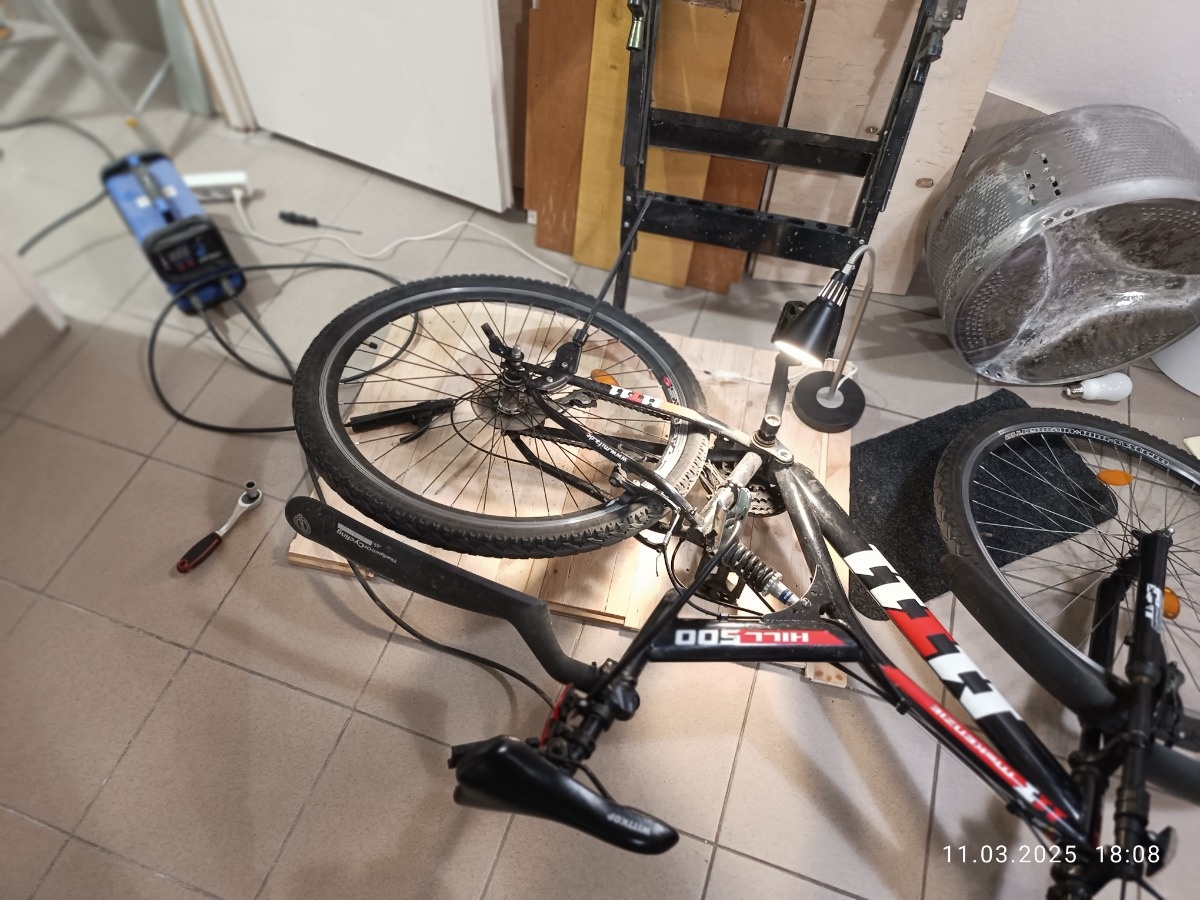

Pospawałem sobie ramię na korbie, wyszło nieźle, całość jest sztywna. Chwilę mi zeszło zanim wpadłem na pomysł by zetrzeć smar z miejsca spawania. Jakoś tak nie chciało zaskoczyć na początku. Spawareczka daje radę, za chwilę będzie spawana bramka na barierce balkonowej i mocowanie schodów drewnianych do ogródka. Ale, żeby nie było za różowo, w drodze powrotnej z lokalu do mieszkania (całe 1000 metrów) urwała mi się linka od przerzutek z przodu. Mam domyślnie ustawioną najmniejszą i v-max 13km/h.
No c⁎⁎j mi w d⁎⁎ę ( ͡ಥ ͜ʖ ͡ಥ)
#pracaspawaczamnieprzeistacza #spawanie #majsterkowanie #rower

Siemano!

Przychodzę do was dzisiaj się pochwalić :grinning:

Zrobiłem skrzynie na place zabaw dla dwóch przedszkoli (do których chodzą moje dzieci). Obydwie z aluminium.
Poprzednie plastikowe zostały zniszczone przez wandali :confused: Te powinny wytrzymać zdecydowanie więcej znęcania.

Blacha 2mm, profile 30x20x3, zawiasy, zamki i uchwyty nierdzewne.
Wymiary 140x60x60 (szerokość x głębokość x wysokość).

#spawanie całość TIG, wykończenie szlif orbitalny. Nie powinno być widać rys, a i światło tak bardzo się nie odbija.

Całość w #czynspoleczny wiec też #czujedobrzeczlowiek

To też częściowo wyjaśnia komentarz @KonioNT o "biednym spawaczu".

Jak wpada mi jakiś nadmiarowy pieniądz to robię właśnie coś dla społeczności, czy to właśnie takie skrzynki czy inne przydatne dla ogółu fanty :smiley:
Poza tym "uśmiech bąbelka" - bezcenny XD

Także jeśli macie czas to pamiętajcie czynić dobro 😉 (bo wraca, ja naprzykład dostałem piątaka na suppi XD)

A teraz pozdrawiam i życzę miłego dzionka wszystkim :smiley:

#dzielalamozorda #pracaspawaczamnieprzeistacza

@myoniwy @Mr.Mars to nie był mały prąd spawania, a mój błąd. Odruchowo brałem do ręki drut 2.4 zamiast 2 lub 1.6 :confused:

Coś zaczynają te spawy powoli wyglądać :smiley: Pewnie w przyszłym tygodniu wpisik z całości :grinning:
Amelinium 30x30x3

#pracaspawaczamnieprzeistacza #spawanie #dzielalamozorda

#gotowanie i #spawanie ruch magnetyczny ruch... 😉

Niestety nie mam z bardziej smakowicie/estetycznie wyglądającym jedzeniem. Miałem, ale nie mam ¯\\(ツ)/¯
To zresztą sam początek funkcjonowania tego sprzętu, bo widzę, że nie ma nóżek (później juz miał) i był jeszcze na etapie "potem poprawię te spawy" - oczywiście nigdy się to nie wydarzyło :grinning:

To jest ten rocket stove. Bardzo prosty projekt do wyspawania. Można nawet estetycznie, jeśli ktoś nie chce wyłącznie funkcjonalnie. Działa bardzo dobrze, jest oszczędny (do smażenia boczku może nie ma to znaczenia, ale ludzie takimi domy grzeją.. większymi trochę) i jeśli dobrze wykonany to również ekologiczny.

Mój obsługuje jedną patelnię i jedną kawiarkę na kawę dla dwóch osób :slightly_smiling_face:

To 2022 rok (z nazwy pliku wynika). W 2023 się napracował, a w ubiegłym wcale, bo przez całe mnie nie było (mam zwolnienie 😉 ).

https://streamable.com/3dvvpv

Są tu spawacze?
Przymierzam się do zakupu spawarki do gospodarstwa.
Grubości spawanych metali to 1-7mm. Oczekuje od spawarki dobrej sprawności, żebym nie czekał aż spawarka odpocznie - jedna elektroda, sprawdzam spaw, spawam drugą elektrodą. Mig, mag, tig też będę spawał.
Wybór padł na którąś z tych spawarek. Różnice pewnie marginalne ale nie wiem na którą się zdecydować.
Jeśli możecie, napiszcie proszę, którą byście wybrali i dlaczego.

#spawanie #pracaspawaczamnieprzeistacza #spawaczatomowycontent

#sztuka #spawanie

Hannah Kidd. Ma lepsze, ale o tej porze, to nie znajdę....

Dobrej nocy :slightly_smiling_face:

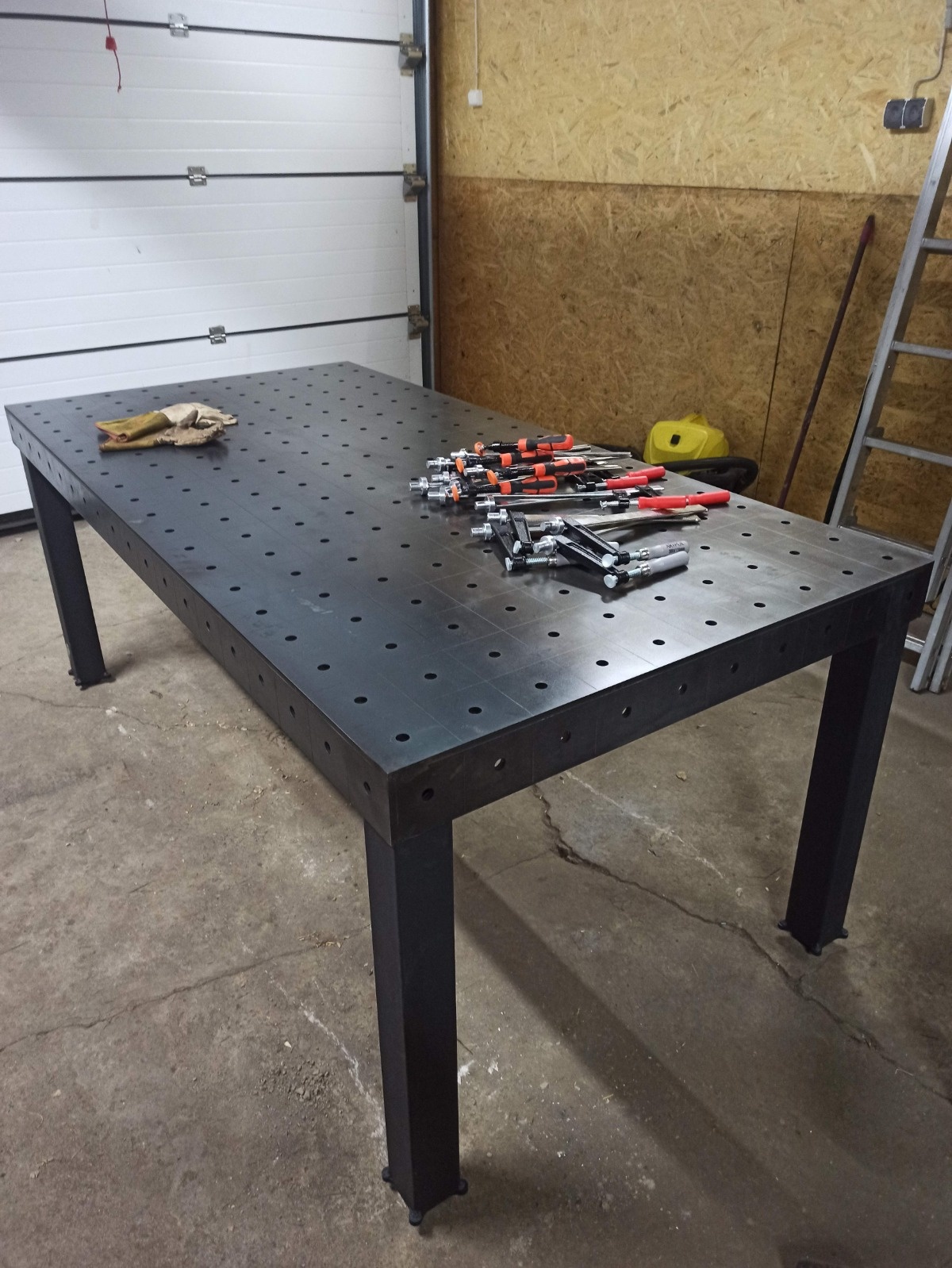

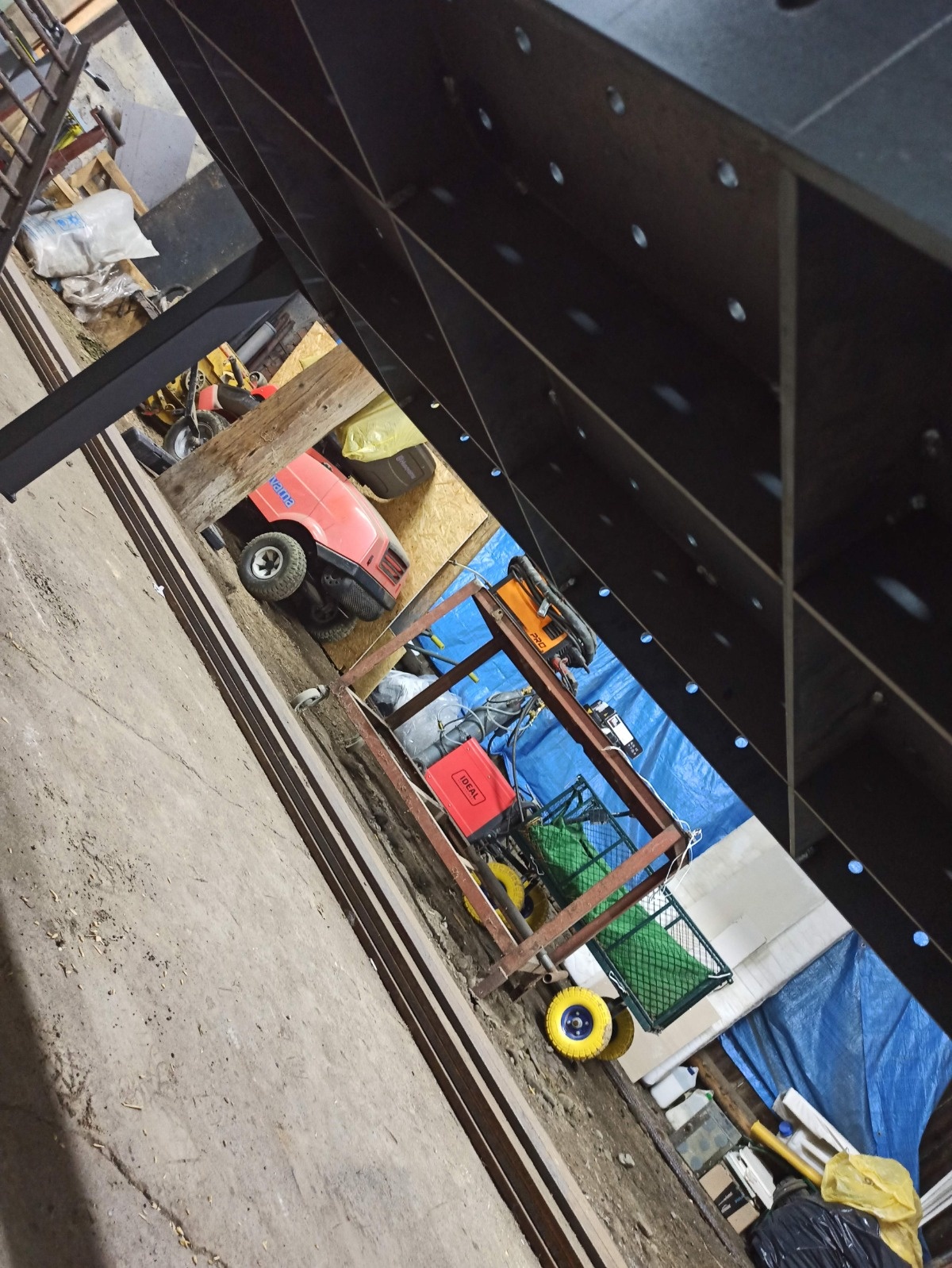

Wczoraj dotarł nowy nabytek :grinning:

Nareszcie mam stół z prawdziwego zdarzenia.
Rozmiar 2x1m.
Co prawda teraz pewnie pół roku diety na chlebie posmarowanym nożem, ale ileż mniej nerwów będzie przy spawaniu :smiley:

Teraz jak już będę robił coś co ma być proste to tak będzie XD

Tak więc trochę #chwalesie

#pracaspawaczamnieprzeistacza #spawanie

Dwa miesiące temu zepsuła mi się lodówka LG (padł kompresor, sprawa reklamacyjna w toku). Równolegle z tą lodówką zakupiłem pralkę Candy, model Bianca. Kilka dni temu pojawił się wyciek wody od spodu więc pralka wyjechała z szafy i po zdjęciu tylnej pokrywy zauważyłem wyciek z

Warunki do takiej roboty jak zwykle tragiczne. Znowu dywan trochę podziurawiło odpryskami. Iskry ze szlifierki łapałem w kulochwyt strzelecki. Nie szlifowałem wszystkiego bo robiłem to w mieszkaniu. Hałas, smród i nie chciałem aby zaraz tu sąsiad przyleciał.

Użyłem końcówkę elektrody 2,5 mm i ta ładnie się wtopiła i nie pryskała (górna fota tam gdzie dwie foty). Reszta elektrodą 2 mm i ta pryskała i gorzej się to wtopiło, ale chyba ujdzie. Złapane w trzech miejscach i wyszło 1,5 kanapki.

#spawanie #pracaspawaczamnieprzeistacza

Pospawane. Foty i komentarz później jak ogarnę burdel.

#spawanie

Właśnie puścił spaw który zrobiłem 5 miesięcy temu. Super... Chyba znowu trzeba będzie wyjąć spawarkę, tylko nie pamiętam gdzie elektrody wsadziłem.

https://www.hejto.pl/wpis/spawanie-na-odpierdol-nie-chcialo-mi-sie-odkrecac-blachy-od-fotela-spawanie-w-kr

#spawanie #pracaspawaczamnieprzeistacza #naodpierdol

Kiedyś sobie w końcu kupię do garażu :grinning:

#pracaspawaczamnieprzeistacza #heheszki #humorobrazkowy #spawanie #humor

#konstruktorelektrykamator #spawanie
Ostatnio na budowę przywieźli pierwsze części maszyn produkcyjnych.
Nie mogłem oprzeć się pokusie i sprawdziłem jak wyglądają spoiny.
Cytując klasyka:
>Noooo, tak średnio bym powiedział.
A to dopiero pierwszy stojak na bigbagi.
Gdyby to było do zakładu ślusarskiego to pół biedy, ale to jest zakład produkcji żywności. Wszelkie dziury i zagłębienia to potencjalne miejsce rozwoju grzybów i bakterii.

#konstruktorelektrykamator #elektryka #elektronika #hobby #spawanie
Kompletuję materiały na nowy projekt.
Będzie dużo ciepła, wysokie napięcie i efekty audiowizualne.
Niektóre rzeczy można tanio kupić, np za 109zł lampę GU81, ale inne już są droższe. Taki kondensator rezonansowy 10nF 10kV to już jest wyzwanie.
Wg obliczeń prąd płynący w kondensatorze będzie miał ok 40A, zależnie od częstotliwości rezonansowej. Szybkość zmian napięcia może dochodzić do 8kV/μs. Jest to dużo, nie każdy izolator to wytrzyma. Literatura mówi że najlepszym izolatorem do takich zastosowań to próżnia, tylko nie ma dostępnych takich próżniowych kondensatorów 10nF. Są takie po 100pF, ale to 100szt potrzeba. Inne izolatory które mogą spełnić wymagania to polipropylen albo mika. Są dostępne kondensatory polipropylenowe, tyle że taki na 1kV przy 200kHz ma dopuszczalne napięcie pracy ok 100V. Więc bym musiał połączyć 100szt szeregowo żeby utrzymać odpowiednie napięcie, i później dziesiątki takich lini równolegle żeby mieć odpowiednią pojemność. Czyli setki kondensatorów do lutowania. Drogo, duże i niepewne. Ale znalazłem już folię PP żeby zrobić taki samemu, jest to jakaś alternatywa.
No to zostaje mika, nie ma dostępnych od ręki takich, ale są dostępne półprodukty.
Kupiłem dwa arkusze miki 0,4x0,5m, 1x0,22m taśmy miedzianej 0,1mm.

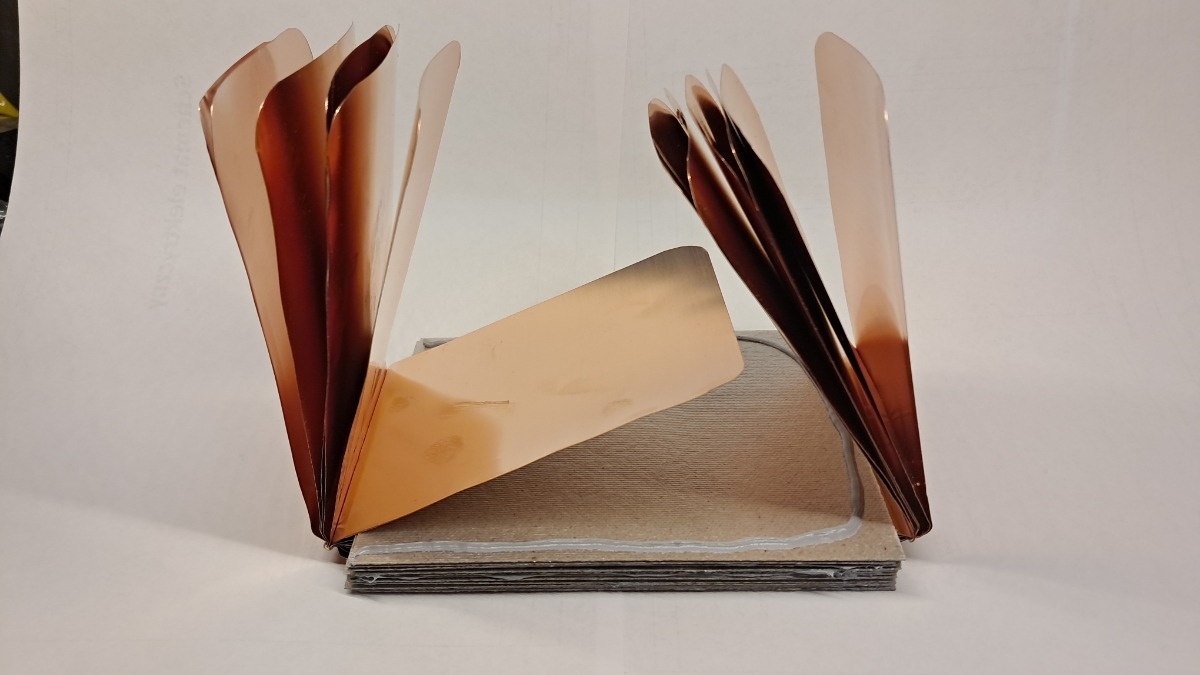

Mikę pociąłem na kawałki 10x12,5cm, a taśmę na odcinki po 8cm i zgiąłem ją w pół, wyszła okładzina 11x8cm.

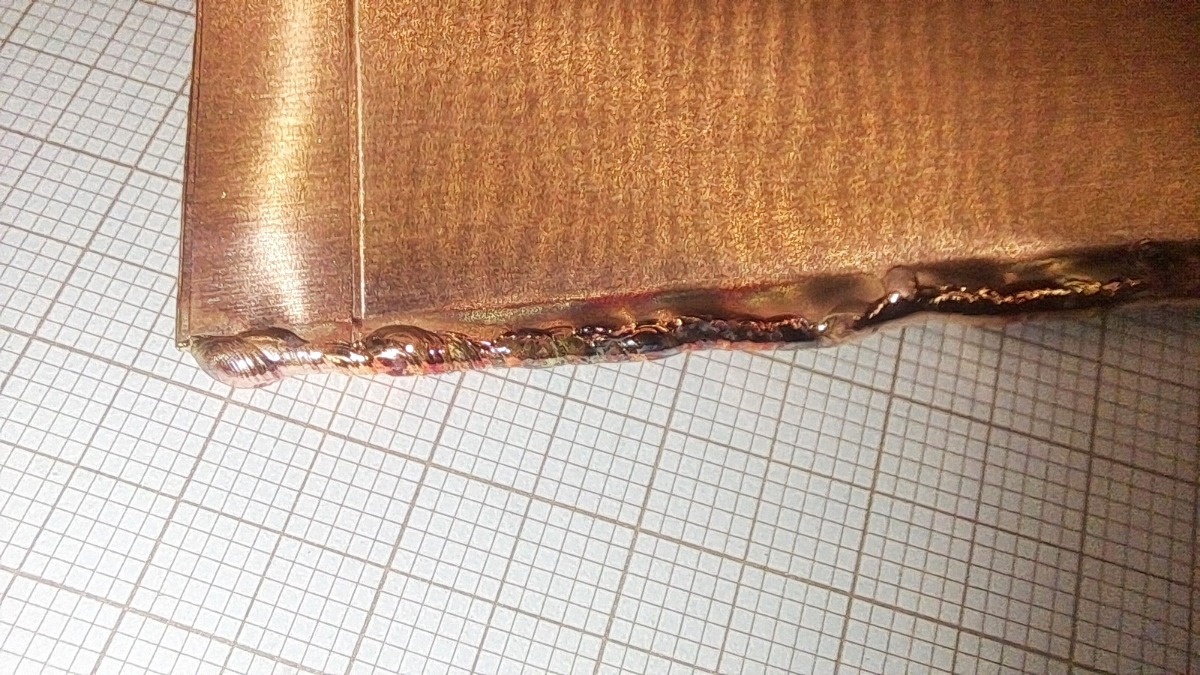

Do połączenia okładzin wykorzystałem motyw z roboty @Yes_Man czyli spawanie miedzi tigiem. Zespawalem okładziny w dwa pakiety.
Każdy kawałek miki posmarowałem masą uszczelniającą, ma dwie funkcje, ma działać jako izolator elektryczny i jako materiał trzymający całość w kupie.
Pierwotnie chciałem jeszcze mikę pomalować obustronnie miedzią w sprayu, żeby okładziny były jak najbliżej siebie, byłaby większa pojemność, ale próbne malowanie okazało się że mimo opisu 99% miedzi, to nie przewodzi prądu, nawet na odcinku 0,5mm. Więc bez sensu dokładać roboty. A kiedy sprawdzałem to samo z ocynkiem w sprayu i tam przewodził prąd. Może kolejny kondek będzie z aluminiowych okładzin.

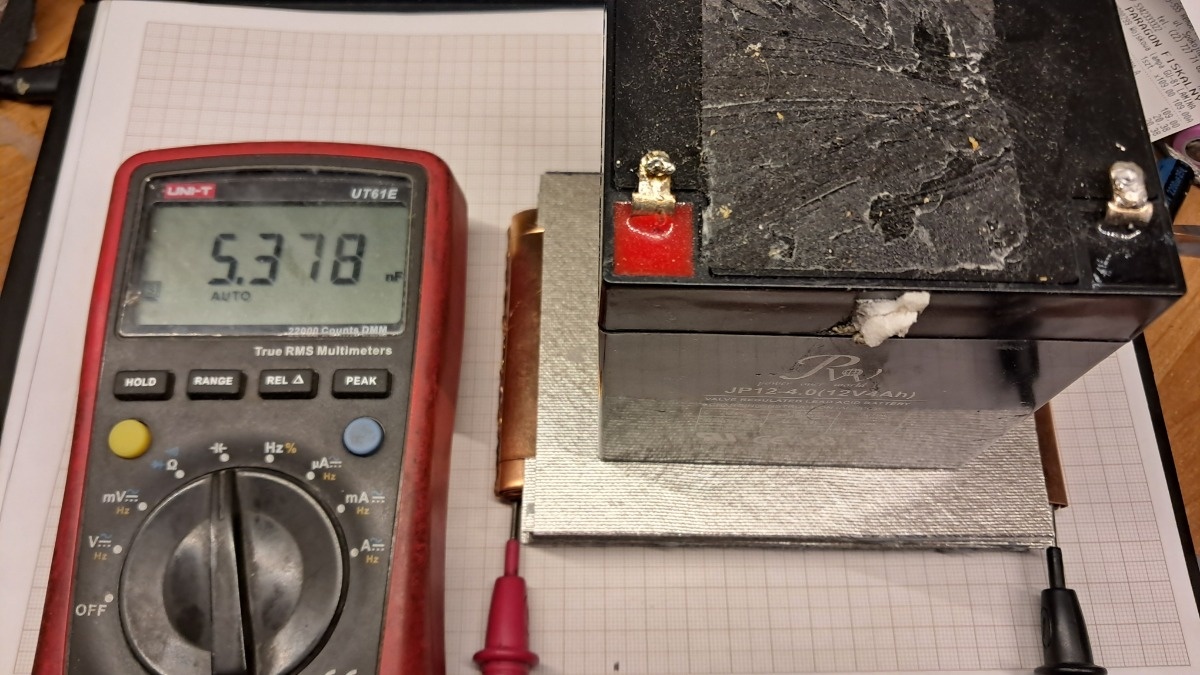

Poskładany i dociążony akumulatorem kondensator ma trochę ponad 5nF, teraz siedzi ściśnięty w imadle już ze 12h. Mocniejsze ściśnięcie to lepiej rozprowadzony klej, cieńsza warstwa to i okładziny bliżej siebie. Nie będzie to 10nF jak planowałem, ale jakieś 6 powinno wyjść.
Teraz już bym zrobił to trochę inaczej, nie spawałbym okładziny, raczej lutowanie i to po złożeniu kondensatora.
Jak przetrwa próby napięciowe, czyli przynajmniej 16kVDC to będzie git. Wpakuje go do układu rezonansowego.
Ps1.
Aaa, i jak to kiedyś mawiali:
Jeśli czegoś nie ma na allegro to to nie istnieje.

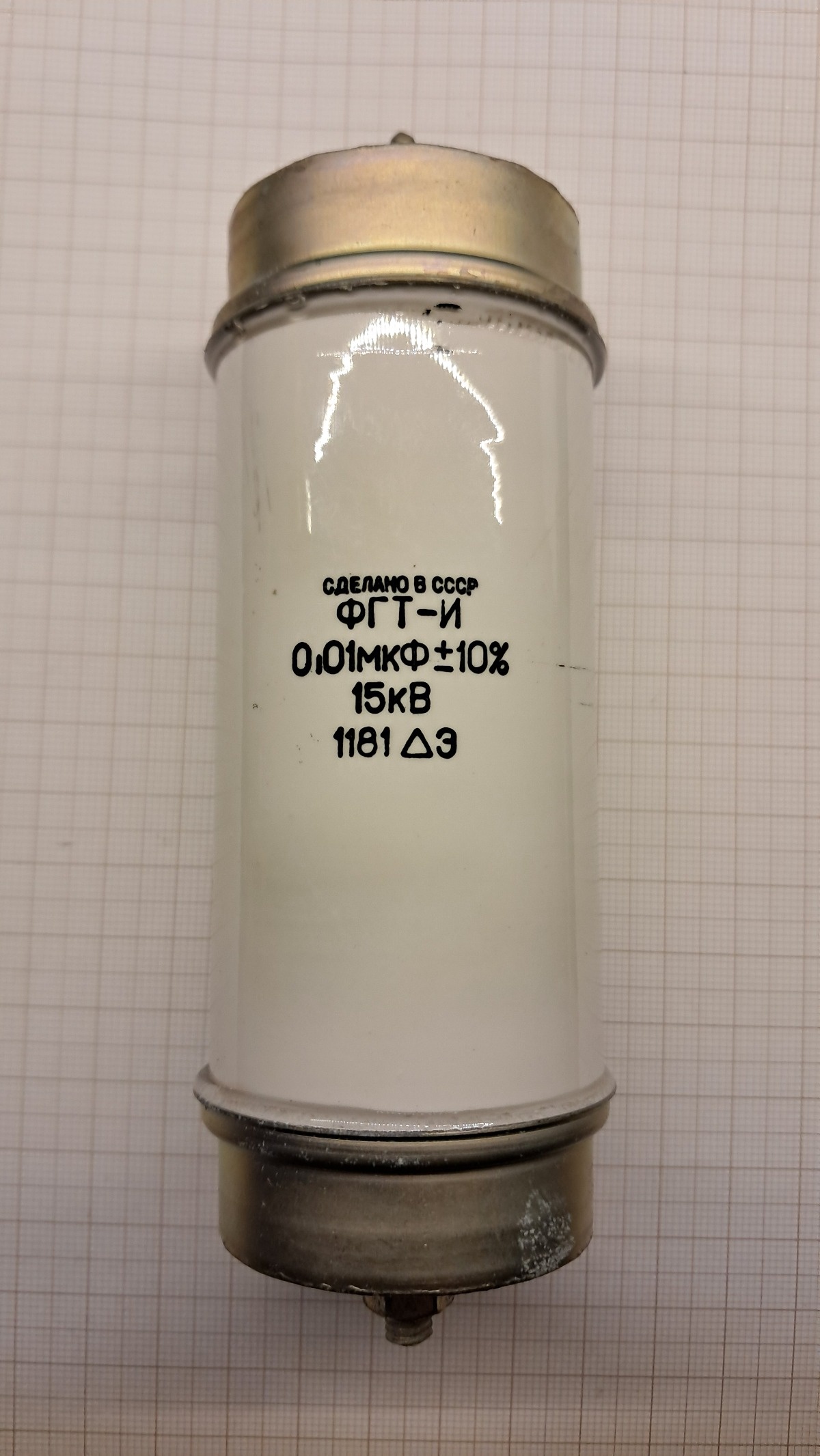

No i rzeczywiście tak jest, bo na allegro można znaleźć kondensator 10nF 15kV impulsowy, na bazie teflonu za 150zł, kupiłem dwa, jeden niestety przyszedł pęknięty, zareklamowane.
Ps2.
Znalazłem kondensator 10nF 10kV prawdopodobnie ceramiczny, z techniki radiowej.
Jedna z polskich firm sprzedaje takie jako używane.
Cena za 1szt to 12300zl netto. Nie, nie pomyliły mi się zera.

Aktualnie wdrażamy w #pracbaza spawanie drutu nawojowego na piny w cewkach. Wstępne wyniki są obiecujące. Ciekawe jak to będzie wyglądało w wielkoseryjnej produkcji. Dotychczas drut był lutowany co generowało masę problemów jakościowych i z uwagi na wymóg stosowania lutów bezołowiowych było mało trwałe.
#technologia #spawanie #elektronika

Stefan Bryła był geniuszem od spawania… i wysadzania mostów. Za miłość do nauki i Polski zapłacił najwyższą cenę: został rozstrzelany przez Niemców. Stefan Bryła miał niezwykle ciekawe życie. Na wielu polach był pionierem – i to na skalę światową. Był również patriotą

#filmiki #spawanie

https://streamable.com/5gb0ub
