#immersioncooling

Sum

w Technologia

15

Termopasta "ugotowana" i wstępnie przetestowana.

Różne próbki przygotowane i wysłane do jednego z największych Data Center na świecie na testy.

Dlaczego zrobiliśmy własną pastę? Potrzebowaliśmy produktu który będzie:

kompatybilny z naszą cieczą (nie rozpuści się)*
* nie będzie przewodził prądu
* będzie miał przewodność cieplną minimalnie 1-2 W/mK (to na 100% mamy)

Równolegle rozmawiamy też z producentami termopast szukając alternatywy do naszego produktu. Może inni mają produkt który będzie miał te same właściwości ale z dużo lepszą przewodnością cieplną niż nasz produkt (szacujemy że nasz produkt może mieć przewodność w przedziale 5-10 W/mK - to właśnie sprawdzamy). Zawsze dobrze mieć alternatywy 😉

----

FlameIT - Immersion Cooling



Mocarz1

Thermalright TFX i SYY-157 są całkiem niezłe i nie mają efektu wypływania po nagrzaniu (nie tracą też mocno właściwości jak już się nagrzeją, a to jest duży problem wielu termopast, że spada wydajność jak się już procek rozgrzeje).

Pokaż więcej komentarzy (4)

Sum

w Technologia

9

Człowiek nie mógł dostać nigdzie termo pasty której potrzebował więc zrobił sam.

Wymania

* będzie w pełni kompatybilna z naszą syntetyczną cieczą którą używamy do chłodzenia komputerów
* nie będzie przewodziła prądu
* przewodność cieplna minimum 1-2 W/mK (weryfikujemy ile tak na prawdę uzyskaliśmy, przypuszczamy że może to być wartość z przedziału 5-10 W/mK)

Na pewno udało się stowrzyć pastę która nie rozpuszcza się w cieczy oraz po zanurzeniu utrzymuje się w całości. Po naruszeniu ciągłości pasta znowu łączy się w calość. Coś pieknego 😉

Próbka znajduje się w małym szklanym zaczyniu umieszczonym w gotującej się wodzie (w prosty sposób mamy utrzymane przez cały czas ~~100 oC)

Jutro pasta zostanie wysłana na próby na produkcji. Jeden z naszych klientów testuje z nami różne rozwiązania na kartach GPU 3080 Ti. Plusem jest to, że mamy bardzo dobrze scharakteryzowane parametry pracy tych kart.

* Temperatura cieczy w której się znajdują z korelacją hashrate'u
* Hashrate / Wat
* Pobór mocy
* Temp na GPU/MEM
* oraz kilka różnych kombinacji innych materiałów termoprzewodzących

Od razu będziemy wiedzieli czy zrobiliśmy wielką białą kupę czy coś bardzo dobrego 😉

Kolejna próbka pójdzie też na porządne badania w celu określenia dokładnej charakteryzacji.

Trzymajcie kciuki :smiley:



https://flameit.io

Pokaż więcej komentarzy (2)

Sum

w Hydepark

1

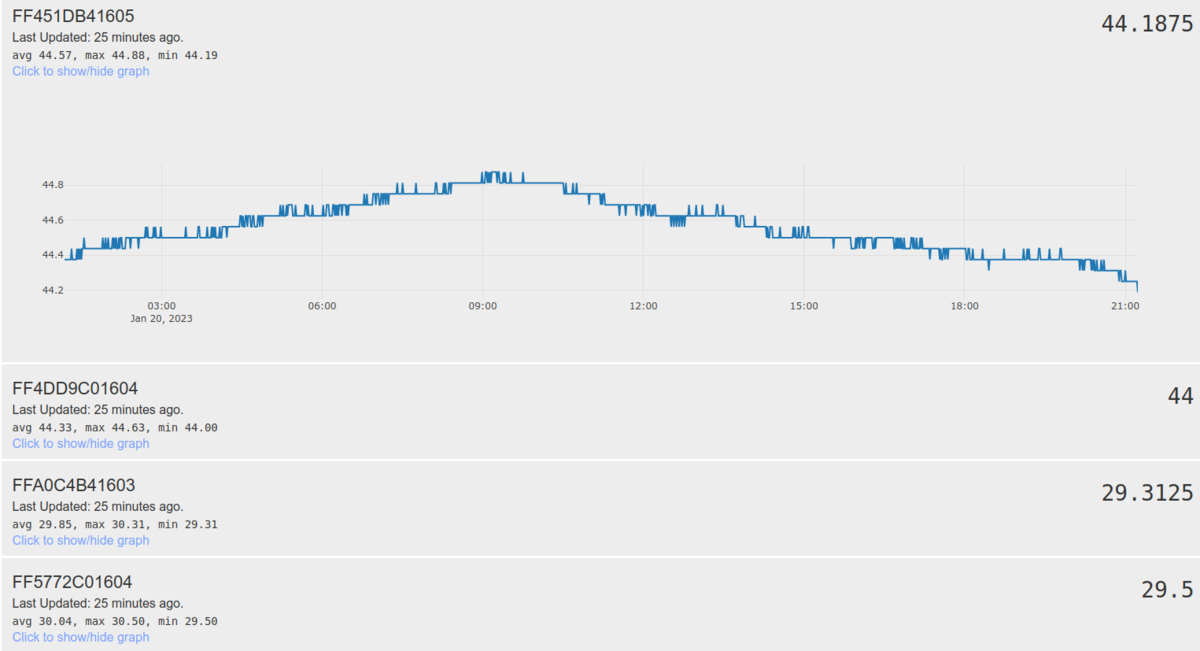

Troszkę tego jest

CWU, podłogówka, stan pracy kotła, temperatury na zewnątrz, wewnątrz, cieczy, kart.

Wszystko dla dobra klienta 😉

https://flameit.io

Zawodowiec1

@felixd karty kopią mocniej gdy trzeba więcej ciepła?

Sum0

@mcy Jeżeli spadnie temperatura cieczy (lepsze chłodzenie) to przy tym samym poborze energii elektrycznej masz więcej GHz (hashrate wzrasta).

Czyli odpowiadając na twoje pytanie - tak :smiley: Gdy trzeba grzać CWU koparka więcej kopie 😉

Debiutant0

Wow! Mógłbyś opisać w prostych słowach jak to działa dla osób niezazanajominych z tematem? Jakieś ELI5?

Sum1

@C-Boolion Instalujesz karty GPU w naszym zbiorniku, zalewasz to naszą cieczą i odzyskujesz całe ciepło jakie jest generowane. Nasz produkt ma wymiennik ciepła przez który wpinasz się w istniejącą instalację grzewczą.

Najlepiej na powrocie przed wejściem do aktualnego źródła ciepła ale to zawsze indywidualna sprawa to przemyślenia. Grzejesz wtedy CWU, podłogówkę lub cokolwiek tak na prawdę potrzebujesz grzać.

Ten zestaw, 3kW wygrzewa 140m2 dom, nowo wybudowany, dobrze izolowany gdy temp na zewnątrz to 1-2 oC.

https://www.youtube.com/watch?v=sBgkyj-ILFk

FlameIT - Immersion Cooling - FITCool6 liquid in actionFlameIT - Immersion Cooling - FITCool6 with Whatsminer M31sOur fully synthetic, Immersion Cooling liquid is a revolutionary dielectric cooling product that i...YouTube
Pokaż więcej komentarzy (7)

Sum

w Technologia

8

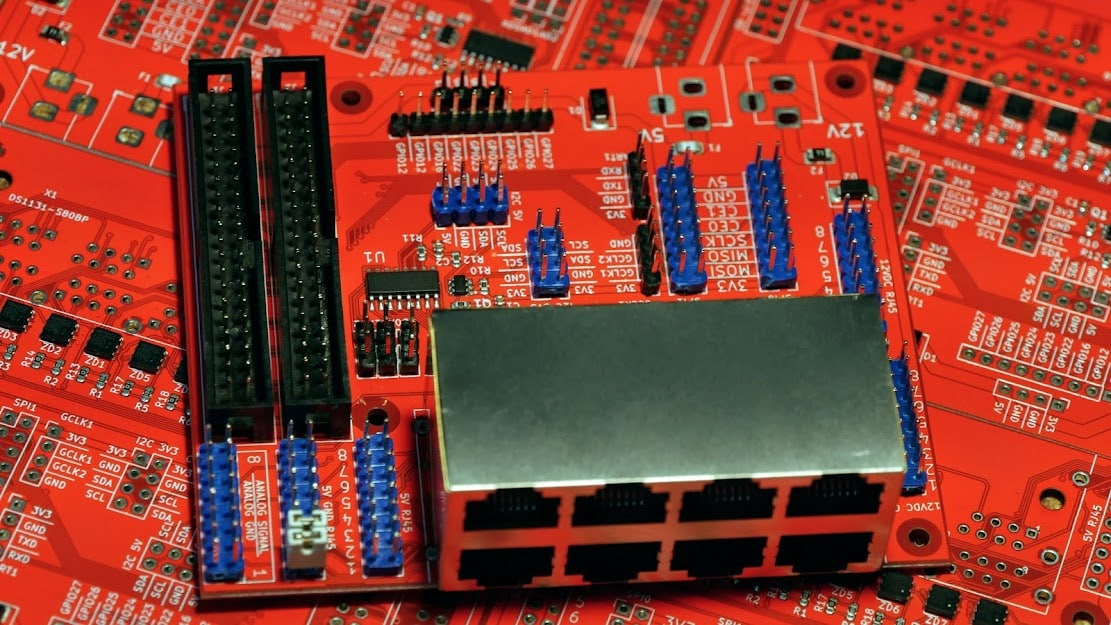

Piękne moduły w końcu dojechały.

FlameIT Immersion Cooling Monitoring Platform

Minimum 64 czujników temperatury obsłużone po 1Wire - checked

1Wire HUB na RJ45 z obsługą dodatkowego kanału ADC - checked

Konwersja 3V3-5V z ochroną ESD - checked

Dodatkowe rezystory pullup (4,7k oraz 10k) na wszystkich 8 liniach 1Wire aktywowane zworkami - checked

Zestaw może śmigać na ESPHome zamiast naszego firmware - checked 😉

Przejściówka z RP2040 -> ESP - checked

32 wyjścia ogarnięte rejestrem przesuwnym - checked

Wyprowadzone porty pod OLED / I2C / SPI - checked

FAN Spoofery/Symulatory - checked

Zostało dokończenie firmware.

W końcu mamy to 😉 To będzie miły weekend.

Więcej o standardzie którego używamy do wyprowadzenia 1Wire na RJ45 tutaj:

https://owex.os.flameit.io/



Pokaż więcej komentarzy (11)

Sum

w Wiadomości Świat

8

Morning nerd porn ;)

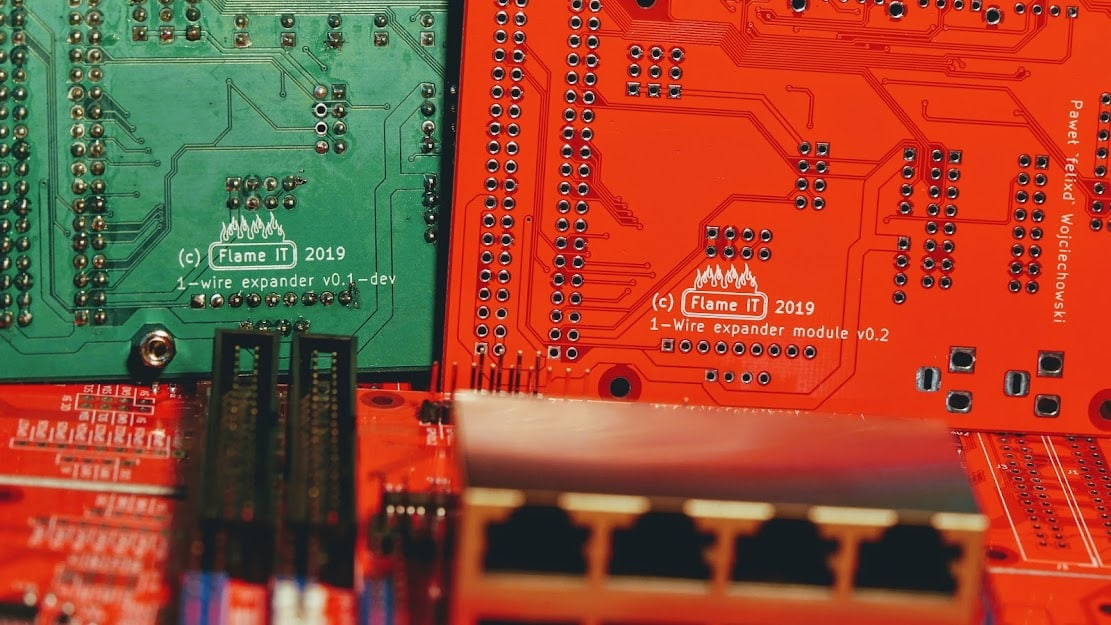

Takie tam z budowy nowej platformy pomiarowo-kontrolującej nasze zbiorniki.

Wypuściliśmy nawet mały projekt OpenHardware:

* https://oshwlab.com/flameit/wiznet-w5100s-evb-pico

Oraz przejściówka z ESP <-> RP2040 (jeden z klientów chciałby użyć naszego modułu ale z ESP, do własnych zastosowań) - szybko zaprojektowaliśmy przejściówkę (opisy są jeszcze do doszlifowania ale to dzisiaj skończymy):

* https://oshwlab.com/flameit/esp-rp2040

Na zdjęciu także sam moduł do którego to wszystko powstaje:

* 8 magistral 1Wire/DHT - 8 pinów z mikrokontrolera (Standard 1Wire którego używamy opisany jest tutaj: https://owex.os.flameit.io/ - starszy moduł który wykorzystuje moduł 1Wire <-> I2C i jeżeli chodzi o 1Wire robi cuda)
* 32 wyjścia logiczne (tylko Out) - przy użyciu rejestrów przesuwnych)
* Wyprowadzenia pod I2C / SPI (między innymi wyświetlacz OLED)
* Dla RP2040 ogarnęliśmy już OTA (Over The Air updates) - automatyczne aktualizacje modułów
* Dwustronna komunikacja z modułem
* Dostęp do danych z czujników dla klientów między innymi poprzez MQTT(S)
* Kilka drobiazgów które jeszcze potrzebujemy ;)

Moduł będzie także współpracował z naszym super modułem do kontroli obecności napięcia przemiennego: https://ac-mains-and-zero-crossing-detector.os.flameit.io/

Jest tego troszkę ;)

Nasza strona: FlameIT - Immersion Cooling

Pokaż więcej komentarzy (26)

Sum

w Ciekawostki

2

FlameIT Immersion Cooling Liquid - nasza w pełni syntetyczna ciecz do chłodzenia zanurzeniowego.

Odzyskujemy 100% ciepła z komputerów poprzez zanurzenie ich w specjalnej cieczy

* Bezpieczna dla człowieka
* Bezpieczna dla elektroniki
* Bezpieczna dla środowiska

W praktyce: https://www.youtube.com/watch?v=sBgkyj-ILFk

Więcej o naszej cieczy: https://flameit.io/immersion-cooling/liquid

Sum1

@5tgbnhy6 Ty nawet odzyskujesz więcej ciepła do otoczenia. Zobacz ile energii pobierają same wiatraki.

Czy przy twoim chłodzeniu wiatrakami ogrzejesz wodę?

Dwa, robienie chłodzenia zanurzeniowego dla jednej karty graficznej to troszkę przerost formy nad treścią.

Najmniejsze rozwiązanie jakie przygotowaliśmy to 6*GPU. Zanurzasz tylko GPU, dostajesz grzałkę ~~1kW a to już spokojnie (przy założeniu że grzejesz przez cały czas) wystarcza do wygrzania CWU dla domu jednorodzinnego. Grzeję tak od prawie 5 lat.

Załączyłem też obliczenie na szybko ile czasu potrzebujesz do wygrzania 500L wody od 5 oC do 50oC. Pamiętaj, że po wygrzaniu wody komputer dalej pracuje (w przypadku krypto lub innego rozwiązania które ma być rentowne).

Link do kalkulatorów, zielone pola możesz edytować: https://bit.ly/flameit-google-spreadsheets-calculator

CalculatorsSpecific Heat <a href="https://flameit.io/">https://flameit.io</a> Water: Specific Heat Calculator Important values Editable fields Initial temperature,5,°C,Starting temperature in tank/buffer Final temperature,50,°C,Final temperature in tank/buffer Water amount,500,l,Amount of water you would ...Google Docs
Pokaż więcej komentarzy (9)

Sum

w Ciekawostki

4

W pełni syntetyczna, najlepsza dostępna ciecz do chłodzenia zanurzeniowego komputerów.

Powstała przy współpracy z zakładem chemicznym.

Odzyskaj całe ciepło ze sprzętu IT i ogrzej nim dom.

https://flameit.io/immersion-cooling/liquid

Jesteśmy też tutaj:

YouTube:

https://www.youtube.com/@immersioncooling

https://www.youtube.com/@flameit

Facebook: https://www.facebook.com/flameit.io

Instagram: https://www.instagram.com/flameit_io/

Sum1

@Nebthtet To akurat fakt. Gdyby nie wady NOVEC'a od 3M to poszedł bym w ich rozwiązanie.

Wady:
- cena
- problemy przy konstrukcji zbiorników (musi być hermetycznie zamknięte, przy przemianie w stan gazowy wzrasta zdecydowanie wewnętrzne ciśnienie w zbiorniku)
- ciecz dwufazowa - przechodzi w stan gazowy -> otwierasz zbiornik i ciecz ucieka
- zdecydowanie większe problemy z kompatybilnością materiałową

Zalety:
- jest super wydajny, przemiana fazowa powoduje na prawdę świetne odprowadzanie ciepła

Wirtuoz1

@felixd olej mineralny bardzo dobrze sobie tutaj radzi i ze wzgledu na mase i wlasciwosci transferu ciepla radzi sobie doskonale.
Wasza reklama nie przekonuje mnie do niczego.

Pokaż więcej komentarzy (15)

Sum

w Ciekawostki

9

Immersion Cooling, inaczej Chłodzenie Zanurzeniowe.

Tak, droga Hejto społeczności, tym się zajmujemy 😉

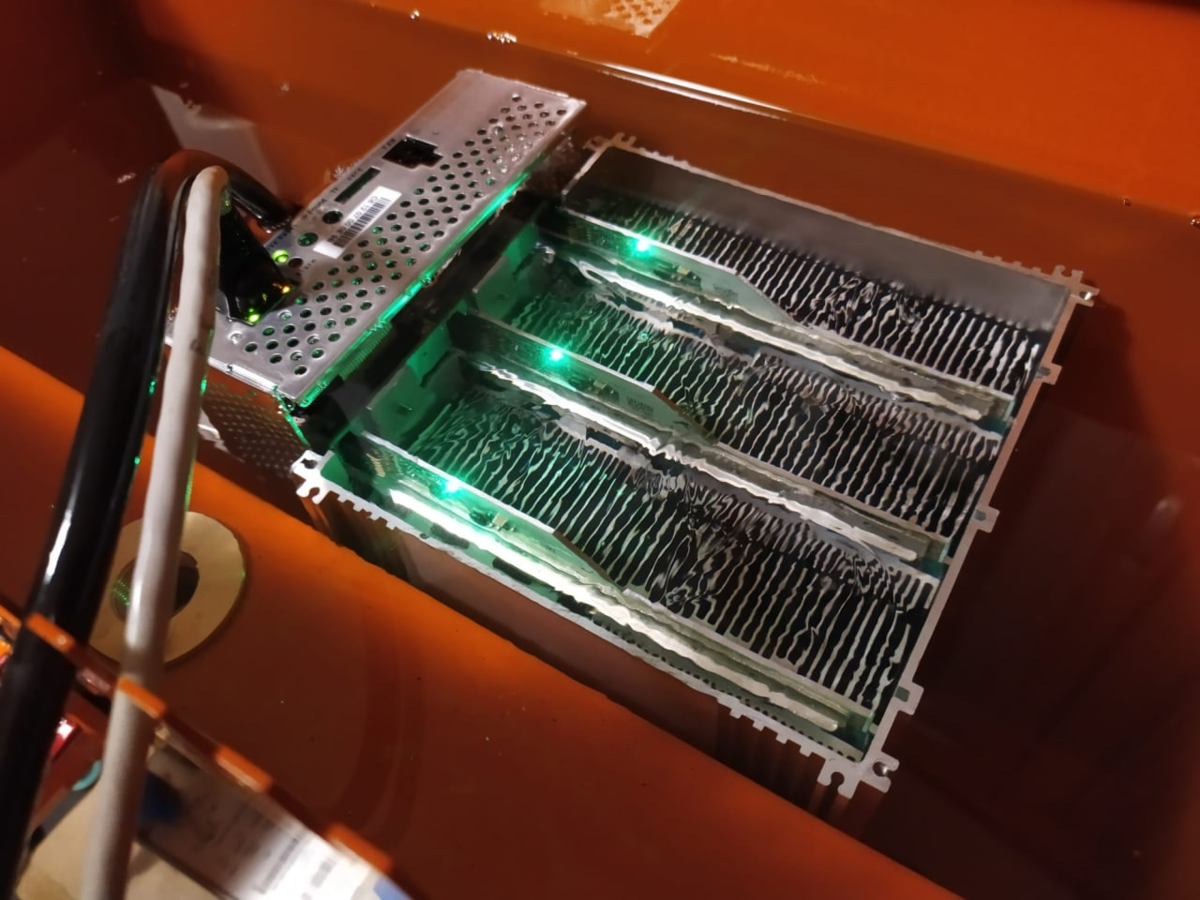

Na obrazku Whastminer M31S w jednym z naszych starszych pojemników (zaprojektowany na dwie koparki ASIC o rozmiarach zbliżonych do Antminer S19, lub mniejszych).

Zanurzasz w naszej syntetycznej cieczy, bezpiecznej dla elektroniki oraz człowieka i odzyskujesz ciepło które możesz w prosty sposób wykorzystać do ogrzewania

https://flameit.io

Jeżeli chodzi o ciecz, jest to w pełni syntetyczny produkt, najlepsze dostępne w tej chwili rozwiązanie na świecie. Współpracujemy z dużym zakładem chemicznym w którym produkujemy nasz produkt. Dostarczamy dedykowane rozwiązanie dla chłodzenia zanurzeniowego elektroniki.

Ładnie widać konwekcję + ruch cieczy z wymuszonego obiegu.

https://www.youtube.com/watch?v=sBgkyj-ILFk

Co jesteśmy w stanie dostarczyć:

* specjalnie wykonywane pompy pod naszą specyfikację (dobór odpowiednich materiałów z których one są wykonane)

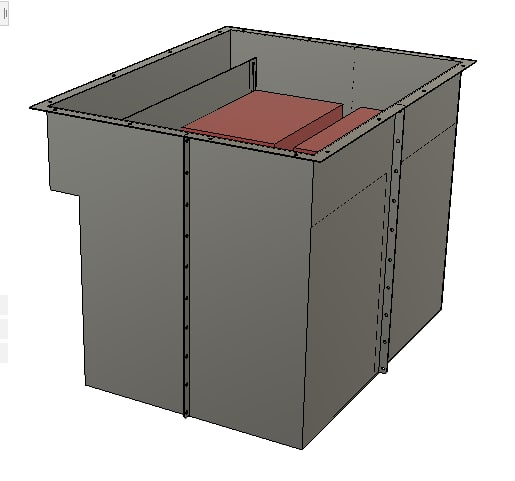

* projektujemy od zera własne pojemniki w których zanurzyć można różne ilości koparek/komputerów (wraz z pompą oraz wymiennikiem ciepła)
* elektronika do emulacji wiatraków (koparki ASIC), elektronika
* PDU - Power Distribution Unit (w trakcie projektowania)

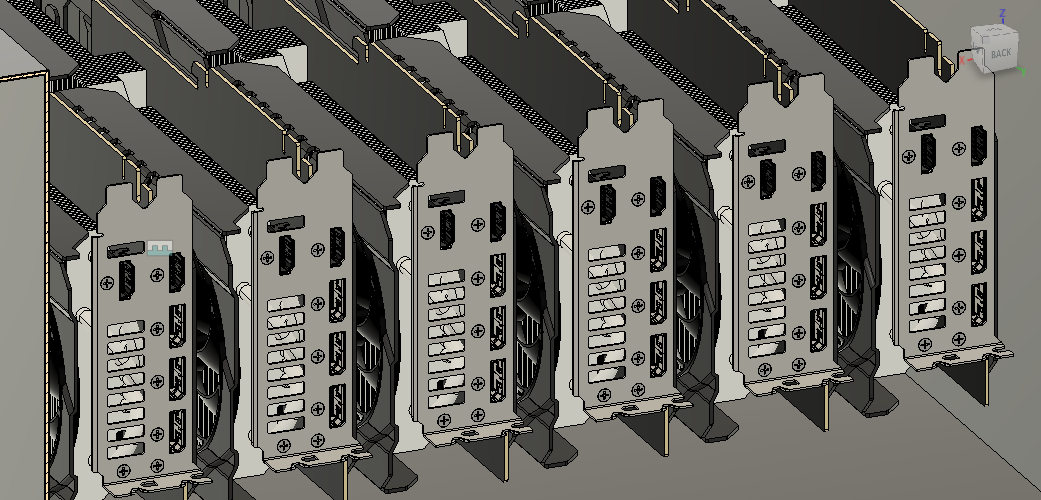

W tym tygodniu kończymy projekt rozwiązania dla kart GPU.

Made in Poland :)

Sum2

@Takebushi z 3M rozmawiałem (po tym jak pojawił się artykuł na Onecie zadzwonili do mnie, bardzo przyjemnie wspominam bardzo długą rozmowę). Noveca z 3M odrzuciłem niestety na starcie (2018 - 2019 rok 😉 )

Jeżeli chodzi o Microsoft, będzie testował rozwiązanie oparte o ciecz jednofazową (czyli to co mamy i my).

Z Novec'iem jest taki problem, że właśnie, wrze 😉 Jest super sprawny jeżeli chodzi o odbiór ciepła ale pojawia się sporo problemów z kompatybilnością materiałową i konstrukcją samego zbiornika (musi być szczelny). Jest BARDZO drogi w zakupie i eksploatacji (trzeba uzupełniać ubytki - wrze 😉 ). Trafiłem kilka lat temu na opracowanie z jednego z amerykańskich uniwersytetów, gdzie między innymi testowali rozwiązanie z 3M.

OVH też zaczął testy własnego rozwiązania do Immersion Cooling, w tym roku.
Hetzner, nie wiem.

Pokaż więcej komentarzy (5)
