Ale faza, jadę naprawiać maszynę z 1986r na ktorej pracowałem lata temu w zakładzie obróbki metali. #cnc #obrobkametali
Dwóch typów stwierdziło że się poddają i przekazali sprawę mi.
A to się na zakładzie zdziwią jak mnie zobaczą.

#konstruktorelektrykamator #elektryka #elektronika
Byłem dzisiaj uruchomić system wideodomofonowy który został rozbudowany o dodatkowy monitor. W całkiem osobnym budynku. Jako łącznik instalacji został położony przewód XzTKMXpw 7x2x0,5 (rys.1), jest to siedem par żył skręconych ze sobą, pięć par ma w swoim składzie żyłę białą, dwie zieloną, dwie niebieską i dwie czerwoną. Czytając tylko opis można zgłupieć, nieumiejętnie rozizolowując koniec kabla też można zrobić niezłego babola rozplatając każdą żyłę osobno. Jak widać na załączonym obrazku połączenie par ma sens, jeśli są ze sobą skręcone, wtedy wiadomo który biały do którego koloru i który zielony do którego koloru.
Do klasycznego podłączenia wideodomofonu potrzeba 4 żyły, jeśli jest sterowanie bramą to 6. Co jest najłatwiej zrobić mając 14 żył z czego 5 to białe? Wykorzystać tylko kolorowe, sprytny plan. Gdyby tylko ktoś zwrócił uwagę który zielony i który niebieski wykorzystuje. Mój poprzednik nie był na tyle błyskotliwy żeby to sprawdzić, zielony z jednej strony, zielony z drugiej strony i fajrant.
A to że nie ma wizji w obu monitorach to inna sprawa (i były to dwie totalnie osobne usterki).
Rozpiąłem połączenia na obu końcach przewodu, odnalazłem pary która z którą żyłą ma być skręcona. Użyłem jak człowiek par, bo skręcona para ma określoną impedancję.
>-Słyszałeś pan o czymś takim jak impedancja?
>-Panie, ja to zdrowy jurny ogier jestem, mnie impedancja się nie tyczy.
Sygnał wideo puszczam jedną parą z GND, a audio drugą z Vcc. Wtedy jest zminimalizowany wpływ zewnętrznych zakłóceń i ograniczone zakłócenia wewnętrzne spowodowane odbiciem fal na zmiennej impedancji.

Drugi monitor też był ciekawy. Bo tak samo nie było wizji.
Sprawdzam sposób połączenia na obu końcach i coś mi się nie zgrywa, w rozdzielnicy jest UTP (rys.2), a przy monitorze przewód alarmowy 8x0,5mm (rys.3). Profilaktycznie zrobiłem badanie TDR i wyszło mi że gdzieś na samym początku linii, poniżej 5m jest przerwana żyła niebiesko biała w UTP. Okazało się że alarmowcy jak szukali przewodów (bo nie chciało im się kłaść nowych) rozpięli połączenie UTP z BitProtectem dla testów, ale już nie połączyli z powrotem. O tym że przywłaszczyli sobie FTP, cat6 między budynkami to nie będę komentował (łajdoki jebane)

A jak łączyłem to wszystko to dopatrzyłem się takiej sytuacji jak na filmie.
Uszkodzenie izolacji w wyniku przeciągania jakiegoś przewodu przez arotę.

https://youtube.com/shorts/d1MZeMLGlxE

#konstruktorelektrykamator
Oto przykład dlaczego mamy jakieś normy dotyczące #elektryka, i co się dzieje jak się ich nie stosuje.
Ja dobrze wiem kto kładł ten kabel, dostanie za to zrogi odpierdol, ale i tak spłynie to po nim jak po kaczce.

Wczorajszy dzień na tagu #konstruktorelektrykamator był wyjątkowo udany.
100 obserwujacych tag, 200 dodanych wpisów, z czego kilkanaście nie jest moich, no i wczorajszy wpis zgarnął ponad 100 piorunów.
Jak to śpiewał otyły pan:
>Setka wódki chlast na odwagę na raz...

Co do wczorajszego wpisu, to wymaga on małej erraty, bo jest tam trochę błędów i nieścisłości.
Po primo, okazało sie że częstotliwości pilota od bramy to nie 433MHz a 868MHz, czyli długość fali jest dwa razy krótsza, przewód baluna też musi być dwa razy krótszy.
Po secundo, jak już przy balunie jesteśmy.
W trakcie montażu miałem ciągłe wrażenie że jest coś nie tak w dwóch takich samych balunach z koncentryku 50Ω. Doszedłem do wniosku że jest to błędna konstrukcja, i że drugi balun wymaga zmiany rozmiarów oraz materiału z którego będzie. Pierwszy balun przesuwa fazę o 270° dzieki czemu napięcie jest o √2 razy wyższe.
Drugi balun ma za zadanie zmniejszyć napięcie o √2 razy, czyli potrzeba przesunąć fazę o 90°, a to jest tylko 1/4 długości fali czyli ok 6cm. I z takiego kawałka skrętki zrobiłem ten drugi.
Pierwsze zdjęcie przedstawia dwa symetryzatory ale na 433MHz, czarny z 50 na 100Ω, a niebieski ze 100 na 50Ω.
Drugie to dwa baluny 2:1, większy na 433 mniejszy na 868MHz.
Mam nadzieję że moje obliczenia z w.cz. są zbieżne z realną fizyką.
Co do poprawy zasięgu. W obrębie podwórka mocno się poprawiło. Lecz na drodze sytuacja bez zmian. Widocznie odbiornik dostaje podobny poziom sygnału, a poprawiło się na podwórku ze względu na lepszą pozycję anteny.

Cześć Tośki i Tomusie. Pytanko? Poleci ktoś laserową poziomicę, żeby mi w brudzie kurzu i ogólnym spierdoleniu działała przez 8h? Z góry dziękuję. #kiciochpyta #elektryka #konstruktorelektrykamator ?

Hej!

Zainspirowany ostatnim wpisem @myoniwy , chciałem podzielić się z Wami fuszerką, którą odbębniłem w tamtym roku.

Razem z dziewczyną prowadzimy studio fotograficzne (tzn. ja tu tylko sprzątam) i mieliśmy potrzebę zamontowania oświetlenia górnego. Jako, że profesjonalne rozwiązania oświetleniowe potrafią kosztować sporo, pomyślałem, czy nie udałoby mi się sklecić czegoś podobnego, wykorzystując to, co mam pod ręką (ew. to co można kupić tanim kosztem.
Zacząłem robić poszukiwania wiedzy oraz materiałów, i w głowie narodził się pomysł, żeby zrobić konstrukcję opartą na v-slotach (pozdrawiam drukarzy 3d), arduino oraz 3 silniczkach (wymarzyło mi się, żeby móc sterować oświetleniem za pomocą pilota). Jako, że nigdy nie miałem styczności z takimi sprawami, szło to dosyć mozolnie, ale metodą prób i błędów udało się w końcu sklecić całość do kupy.

Efekty pracy zamieszczam w załącznikach :smiley:

Test silników:
https://drive.google.com/file/d/1oMVUOaUJ7do_88iHGKj_KICMKkhQAo87/view?usp=sharing

Test konstrukcji:
https://drive.google.com/file/d/17wWXCE2BqKExYT8P7Irf9yOlysb5oTZs/view?usp=sharing

#konstruktorelektrykamator #diy #lopaniektotopanutakspieprzyl

#konstruktorelektrykamator znów będzie bawił się w wykładowcę z elektrotechniki i bedzie odprawiał to swoje elektryczne mambo jumbo.

Muszę was wprowadzić w historię po co, na co, dlaczego do tego doszło i co to za rysunki.
Jakiś czas temu zamontowałem sobie w końcu siłowniki do automatycznego otwierania i zamykania bramy. Fajna sprawa, ale jak się okazało już po montażu, że zasieg pilotów nie jest taki jaki bym sie spodziewał. 20m z za rogu domu i już nie łapie. Na drodze ze 100m i to z podniesionym pilotem. Ale oczywiście nie położyłem sobie przewodu antenowego między sterownikiem a samą bramą/słupkiem. A klientom zawsze to kładę bo wiem że warto.
Całe szczęście fotokomorki mam podlaczone za pomocą skrętki czyli 4 pary po 2x0,5mm (średnicy), więc mogę użyć wolnych żył.
Tyle że skrętka komputerowa jak to ma w nazwie są to dwa druty skrecone razem i ma impedancję falową 100Ω a antena i odbiornik w sterowniku mają 50Ω, pewnie by to zadziałało gdybym podpiął jedną żyłę jako GND a drugą jako sygnał, tyle że jest to linia symetryczna a antena i odbiornik są asymetryczne. Brak dopasowania impedancjnego i zły typ lini transmisyjnej dają marne szanse na poprawę sygnału.
Co trzeba zrobić?
Doprowadzic do symetryzacji i zmienić impedancję.
Jak to się robi?
Za pomocą elementów nazywanych BalUnami.
Od Balanced-Unbalanced, są jeszcze UnUny, i może BalBalny (to ostatnie to już niezłe słowotwórstwo, bo nie spotkałem takiej nazwy).
Impedancja jest to odpowiednik rezystancji w świecie prądów przemiennych. Przykład dla łatwiejszego zrozumienia, każda taka linia transmisyjna ma za zadanie przesłać jakąś moc, czasami są to μW a czasami MW.
Wzór na moc to P=U²/R (u nas R i Z [impedancja] mogą być stosowane zamiennie dla ułatwienia)
No to tak, mamy jakąś moc P przesłać przez linię o impedancji R, którą potem za pomocą baluna dopasowaliśmy do lini o impedancji 2R
Czyli U1²/R1=U2²/2R1, przekształcamy wzór na postać U1²2R1=U2²/R1, pozbywamy się R1 i zostaje nam 2U1²=U2².
Obie strony dajemy pod pierwiastek i wychodzi nam że U2=√2*U1.
Co zrobić żeby zwiększyć napiecie o √2 razy? No można np nawinąć transformator. Tylko transformator na 433MHz to nie taka prosta sprawa, rdzeń byłby mocno problematyczny, moce niewielkie to i gabaryty rdzenia i drutu mikroskopijne.
No to jak to zrobić inaczej?
Każdy kto mial styczność z #elektryka trójfazową to powinien wiedzieć że jest różnica czy są dwa czy trzy kabelki i że napięcie fazy względem ziemi to 230V ale już między dwoma fazami to 400V. Skąd to się bierze?
A no stąd że każda z faz ma szczyt sinusoidy w innym momencie, w innej fazie (czasie).
Zmieniamy punkt odniesienia z ziemi na inną fazę która już sama ma jakieś napięcie względem ziemi.
Czyli co musimy zrobic?
Przesunąć nasz sygnał w fazie tak by suma wektorów była o √2 razy większa od podstawowej wartości? Czyli o ile musimy przesunąć tą fazę? Z prostych obliczen sinusa wychodzi że o 270° czyli 3/4 pełnego koła, czyli okresu.
Tu dochodzimy do punktu gdzie zaczyna się dziwnie, i może trochę swędzieć was mózg.
Prędkość sygnału elektrycznego jest uwarunkowana szybkością ładowania dielektryka. Prędkość światła (sygnałów elektrycznych również) w próżni to blisko 300'000km/s. Prędkość sygnału elektrycznego w typowym przewodzie antenowym to 66% tej wartości czyli 200'000km/s. Wciąż są to wartości kosmiczne. Taki sygnał mógłby okrążyć ziemię 5x w sekundę. Ale dobra, idziemy dalej.
Okres (odwrotność częstotliwości T=1/f) sygnału 433MHz to 2,3ns, nanosekundy, czyli 0,0000000023s. 3/4 z tej wartości to 1,725ns, mnożymy tą wartość przez prędkość sygnału w przewodzie antenowym i daje nam to wartość 0,345m. Takiej długości przewód jest potrzebny żeby napięcie na jego końcach
było o √2 razy większe niż sygnał wejściowy.
Na rysunku zaznaczyłem przesunięcie o 3/4 lambda oraz sumę wektorów napięć powstałych z tego przesunięcia.
Skoro już mamy dopasowanie impedancyjne oraz jednoczesną symetryzację to można puścić sygnał w linię i mieć nadzieję że wszystko będzie działało.
Taki balun działa poprawnie tylko dla jednej konkretnej częstotliwości, każda odchyłka częstotliwości powoduje że sygnał słabnie, zmienia się impedancja, jest to wtedy taka forma filtra pasmowo przepustowego.

Naszukałem się w internecie długi czas informacji jak zbudować taki balun 1:2 na koncentryku. Brak informacji. Są w wersji 1:4 albo 1:9, albo wersja 1:2 ale z transformatorem do anten typu delta. Ale to nie te częstotliwości i nie te gabaryty transformatora. Ale żadnych informacji o budowie takiego z koncentryka.
Dopiero jeden filmik jakiegoś radioamatora z USA dał mi pomysł z przesunięciem fazowym. Skoro działa w wersji dla 1:4 i 1:9 to powinno działać dla 1:2.
Symulacje w LTSpice potwierdzają że będzie to działać.

Niestety nie mam sprzętu pomiarowego na takie częstotliwości. Więc jedyny sposób pomiaru to będą testy zasięgu.
Może by tak sobie kupić nanoVNA?

To ensure proper and safe operation all wiring has to be conducted as per diagram.
Unless some wire labels are fucked up, then make do untill it works.

Nie miałem jednej wsuwki to wsadziłem nita żeby kabel nie wylatał xD

#entropypracuje #pracbaza pożyczam #konstruktorelektrykamator #druciarstwo

#2137 #heheszki #jezus #elektryka #konstruktorelektrykamator

#konstruktorelektrykamator #elektryka #mechanika
Nawet w niedzielę trzeba pracować.
Element potezebny do pracy w tygodniu, a w tygodniu to ja nie będę miał czasu.
Wymieniam stary analogowy obrotomierz na nowy cyfrowy.
Przyczyną jest uszkodzona przekładnia.

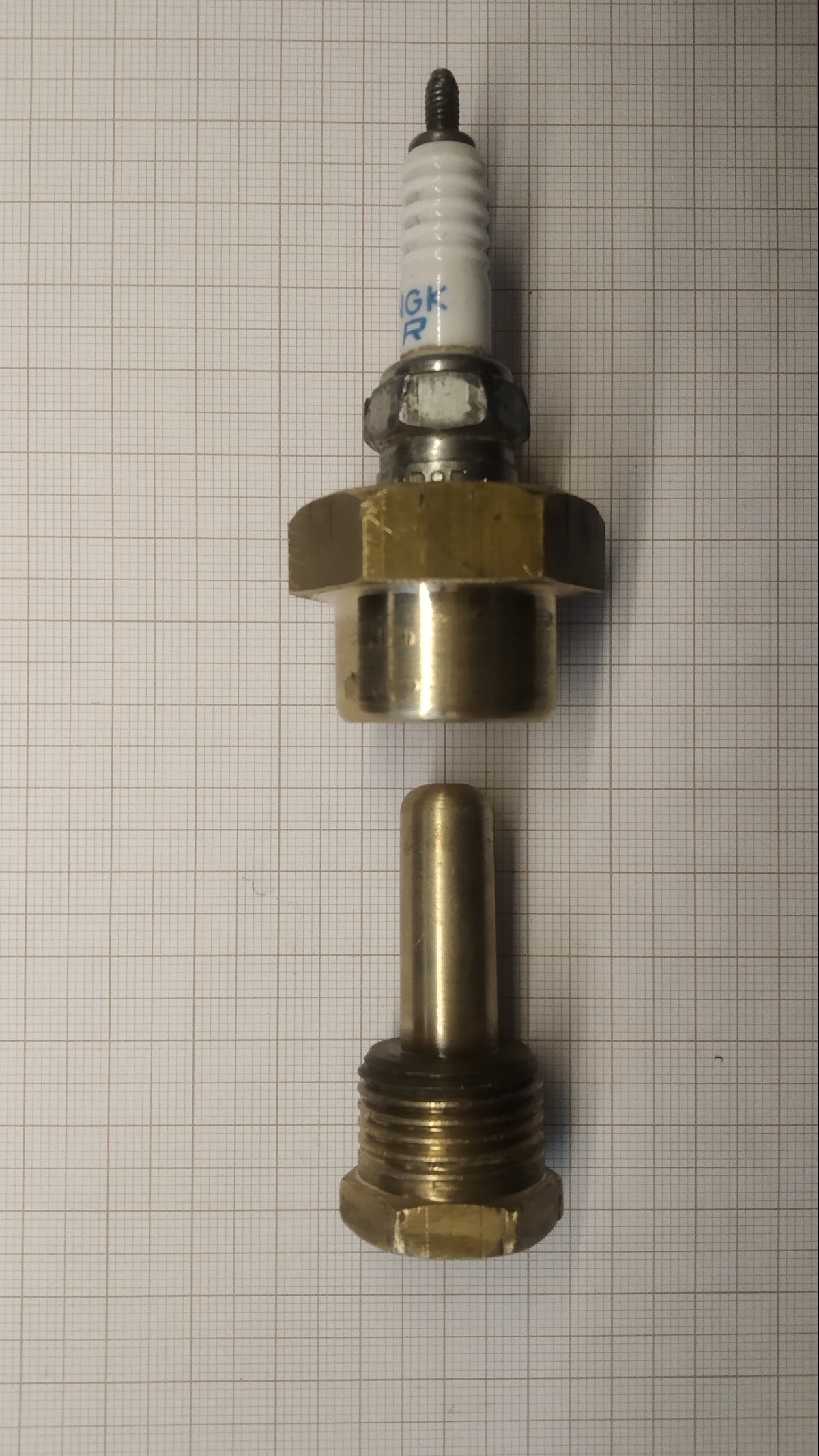

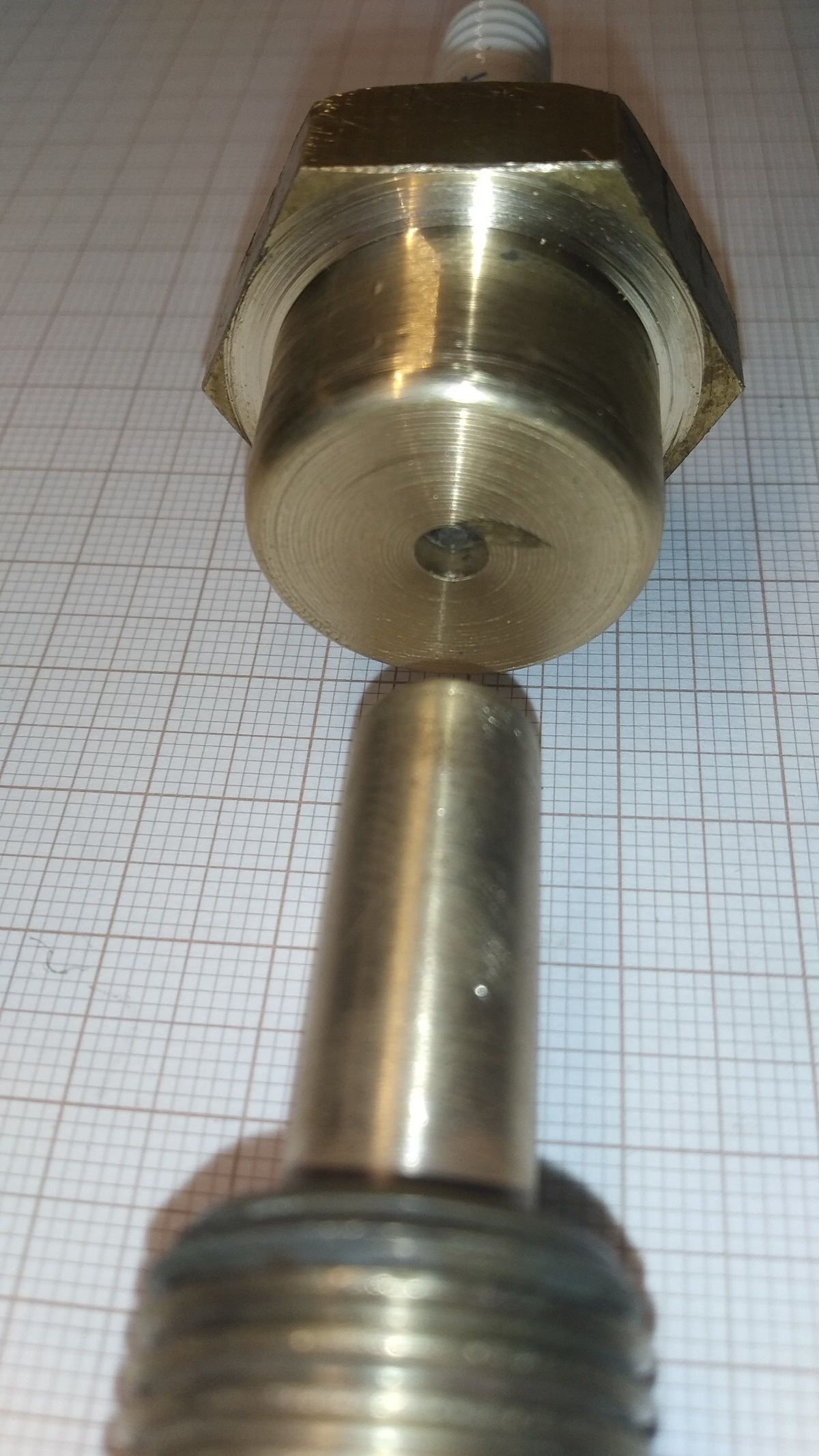

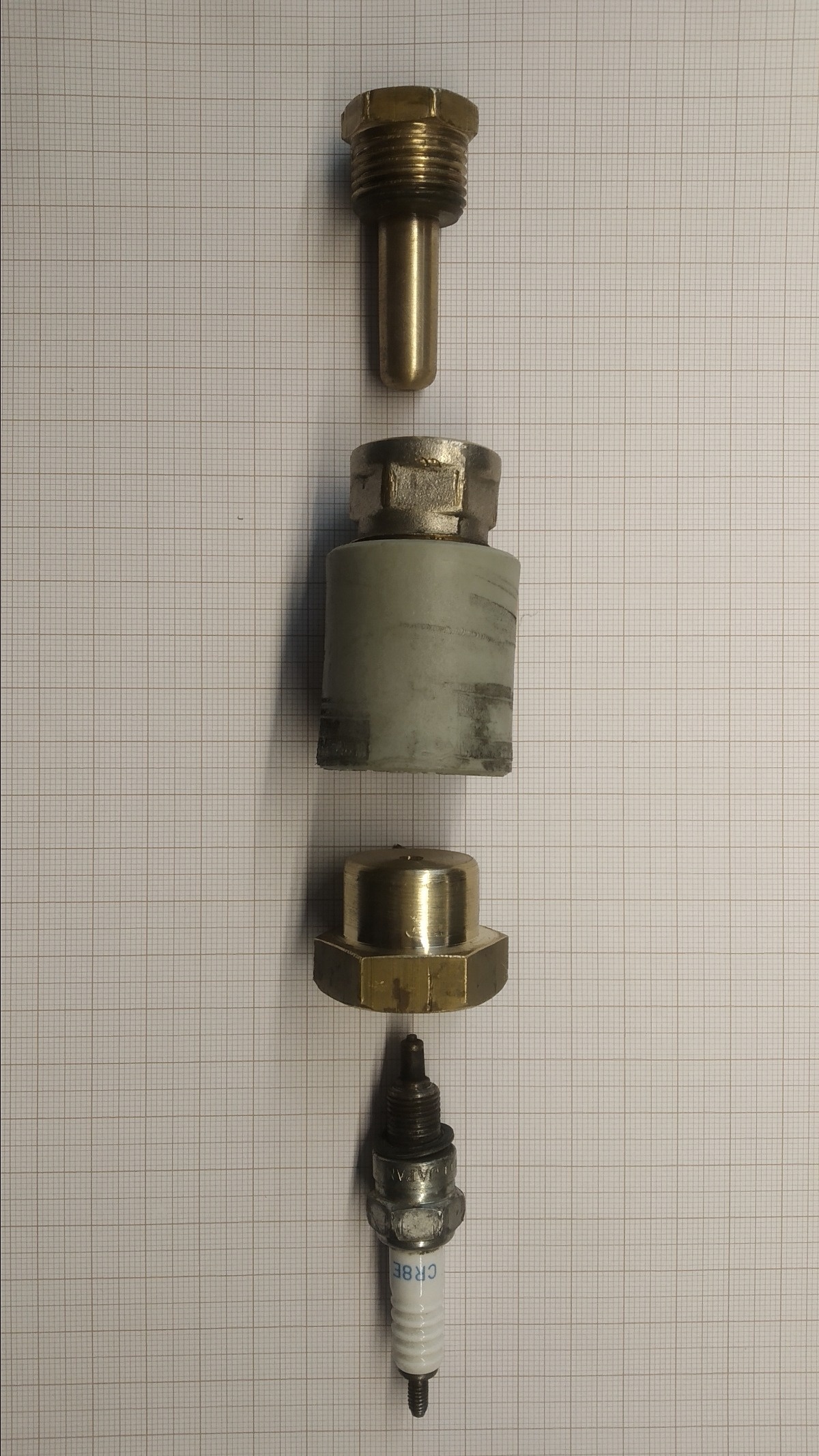

Dorobiłem adapter na wzór starego, powinno pasować.

Dzisiaj z rana elektryczny spam na #konstruktorelektrykamator
Jak bawicie się w #elektryka to jaki układ żył względem kolorów stosujecie?

#elektryka #konstruktorelektrykamator #pogoda #burza

Dzień dobry. Co jest najważniejszego w trakcie budowy czegokolwiek?
Uziemienie, bo sprawne uziemienie to bezpieczeństwo, np przed skutkami wyładowań atmosferycznych.
A tu mamy przykład co się może zdarzyć po trafieniu piorunem. Można zwiększyć licznik tego wpisu lub musieć sprzątać podjazd, ale to zobaczcie na filmie.

https://youtu.be/s8i4RWCU3k0

Mam 3 hipotezy jak do tego doszło.
1. Siła Lorentza, przepływający prąd wytwarza pole elektromagnetyczne i odpycha od siebie przewodnik.
2. Elektrostatyka, sytuacja podobna jak wyżej, ale oddziaływanie typowo elektryczne (ładunek elektryczny)
3. Gwałtowne odparowanie wody dające efekt eksplozji.

Jak kilka lat temu w mój dom pieprznął piorun i odrzuciło mi wyłaz dachowy o 6m, oraz popaliło trochę sprzętu to w trymiga zamontowałem piorunochron. Od tamtej pory jakby się uspokoiło, albo po prostu nie zanotowałem trafienia.

Kogoś tutaj chyba zbyt poniosło i #pracaspawaczamnieprzeistacza przeistoczyła w garbatego ślepego gomula.
Wszystkie 70 połączeń wygląda tak samo.
Jest to połączenie galwaniczne #elektryka zbrojenia betonowego słupa, a w sumie słupów do uziomu.
Miałem ja #konstruktorelektrykamator to #spawanie , ale termin z przyszłego tygodnia przesunął się na zeszły czwartek i piątek, a wtedy ja nie byłem wstanie.

#konstruktorelektrykamator #mechanika #fizyka #hobby
Kiedyś usłyszałem wartościowe zdanie.
>Człowiek inteligentny nigdy się nie nudzi
Nawet kawałek łańcucha może być rozrywką cielesną i umysłową.

Film przedstawia poruszanie się fali mechanicznej w pionowo zawieszonym łańcuchu. To jest idealna analogia do badania TDR co ostatnio opisywałem.

https://youtube.com/shorts/J6w5ijT9VP0

#konstruktorelektrykamator #elektryka #oze #fotowoltaika
Ostatnio dorwałem ciekawe urządzenie/zabawkę. Mała pływająca pompka fontannowa zasilana z 14 szeregowo spiętych ogniw PV.
Ogniwa PV trzeba traktować trochę jak źródło prądowe. W MPP napięcie jest cały czas niemal takie samo (± kilka %), głównie zmienia się prąd jaki może dostarczyć.
Zacieniając jedno ogniowo zmniejszamy wydajność prądową całego układu do wartości tego jednego ogniwa.
W nowych panelach słonecznych stosuje się głównie połączenie 3S2P, jeśli nawet zacienimy tylko jeden wafelek (czyli jakies 15x10cm) to wydajność prądowa spada o blisko ⅓.
Dlatego prawidłowym rozwiązaniem jest stosowanie mikroinwerterów lub optymalizatorów.

Równomierne zakurzenie paneli nie jest takie problematyczne jak np liść czy ptasie guano.
https://youtube.com/shorts/wm_Et7bIakA

#konstruktorelektrykamator #pracaspawaczamnieprzeistacza #spawanie
Ładne kolano zespawałem?

#konstruktorelektrykamator #elektryka
Pyk, kolejna skrzyneczka gotowa.
Tej akurat ja nie będę montował.

#konstruktorelektrykamator #elektronika #elektryka
Już kilka razy kilka osób ( @maminfoodboga, @Yes_Man ) pytało, jak ty to robisz, skąd czerpiesz wiedzę? Jak sprawdzasz oscyloskopem długość przewodu, i to czy jest zwarty czy rozwarty na końcu.

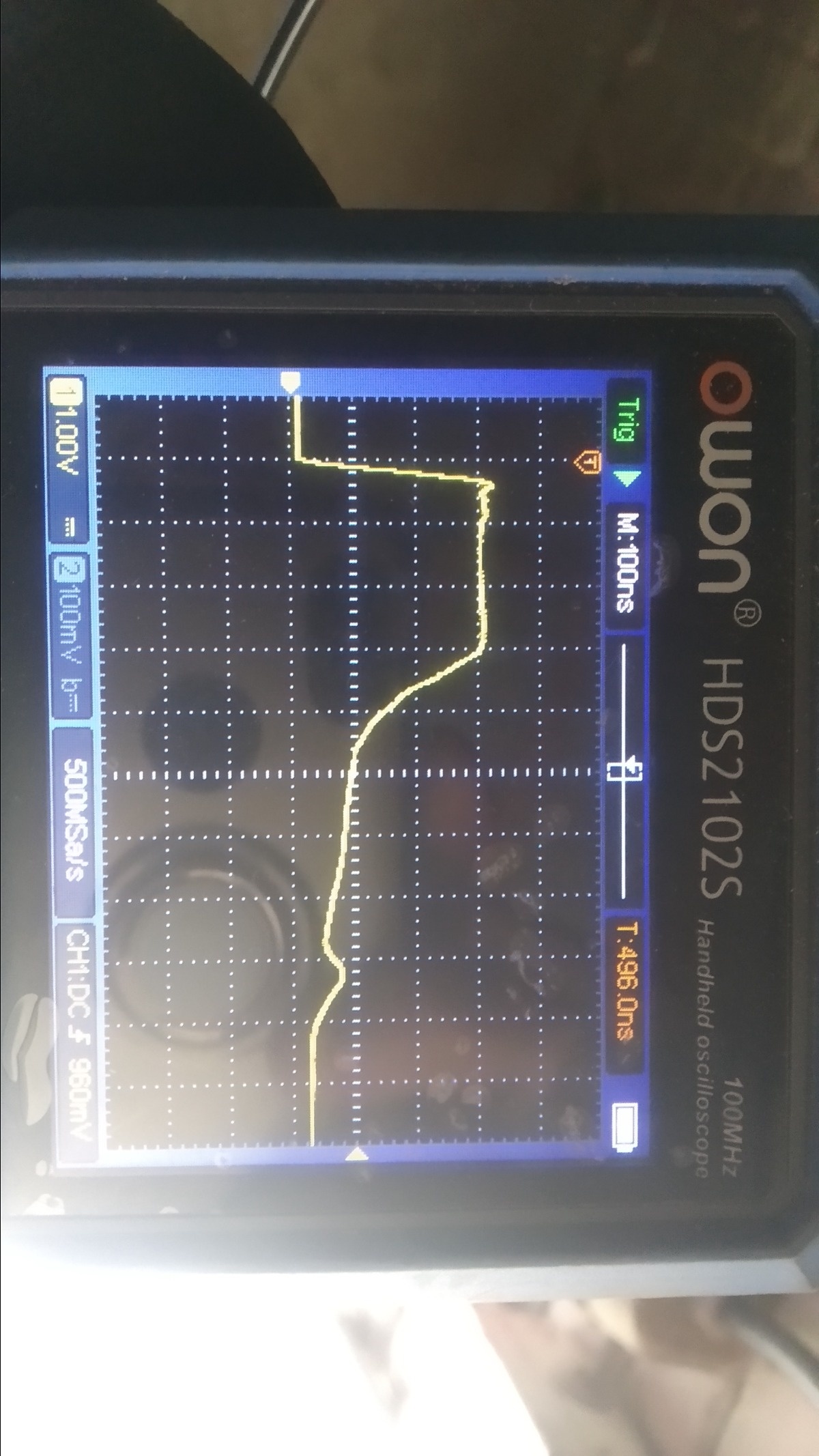

Odpowiedź jest prosta, używam metody TDR (time-domain reflectometer). Jest to metoda wykorzystująca propagację fali elektromagnetycznej, i co ciekawe nie chodzi o przewodnik a o izolator. Każda zmiana impedancji, czyli zmiana grubości izolatora, odległości między żyłami, zawilgocenie sprawia że sygnał elektryczny częściowo odbija się i wraca do źródła. W zależności od odległości czas powrotu będzie różny, i dzięki temu można zarejestrować to za pomocą oscyloskopu. Taka jest szybka pobieżna teoria. Jak ktoś chce dokładniej, z obrazkami ale po angielsku to polecam te filmy:
https://www.youtube.com/watch?v=2AXv49dDQJw
Tu jest przedstawiona niemal identyczna sytuacja jak ta co wczoraj z nią walczyłem, czyli rozgałęziony przewód ze zwarciem na końcu jednej odnogi.

https://www.youtube.com/watch?v=Il_eju4D_TM
Tu trochę więcej pojęć fizycznych, ale są też wzory.

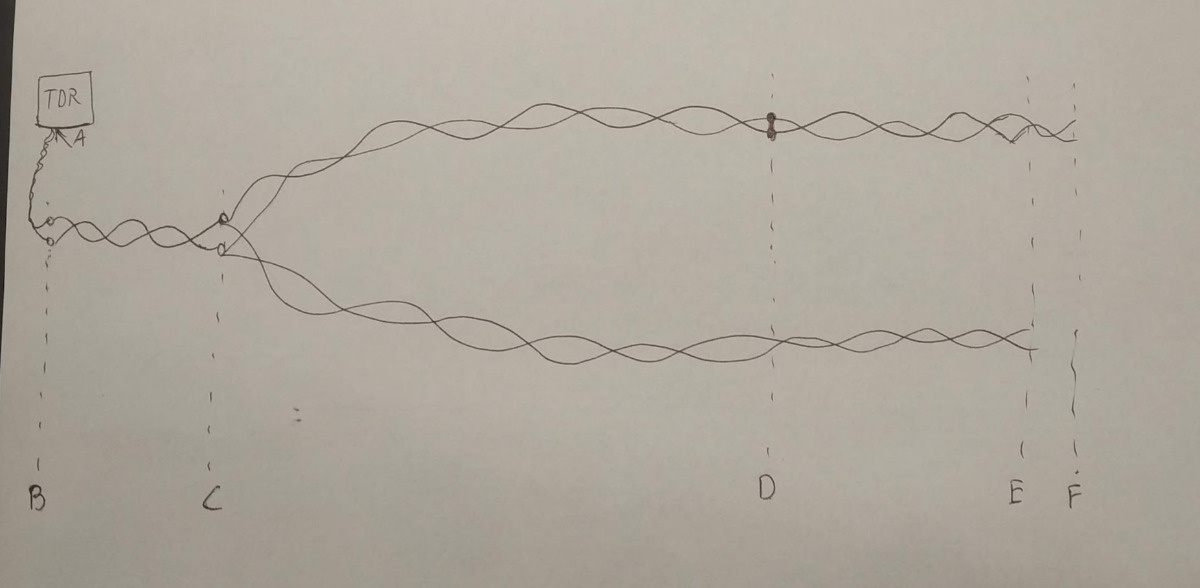

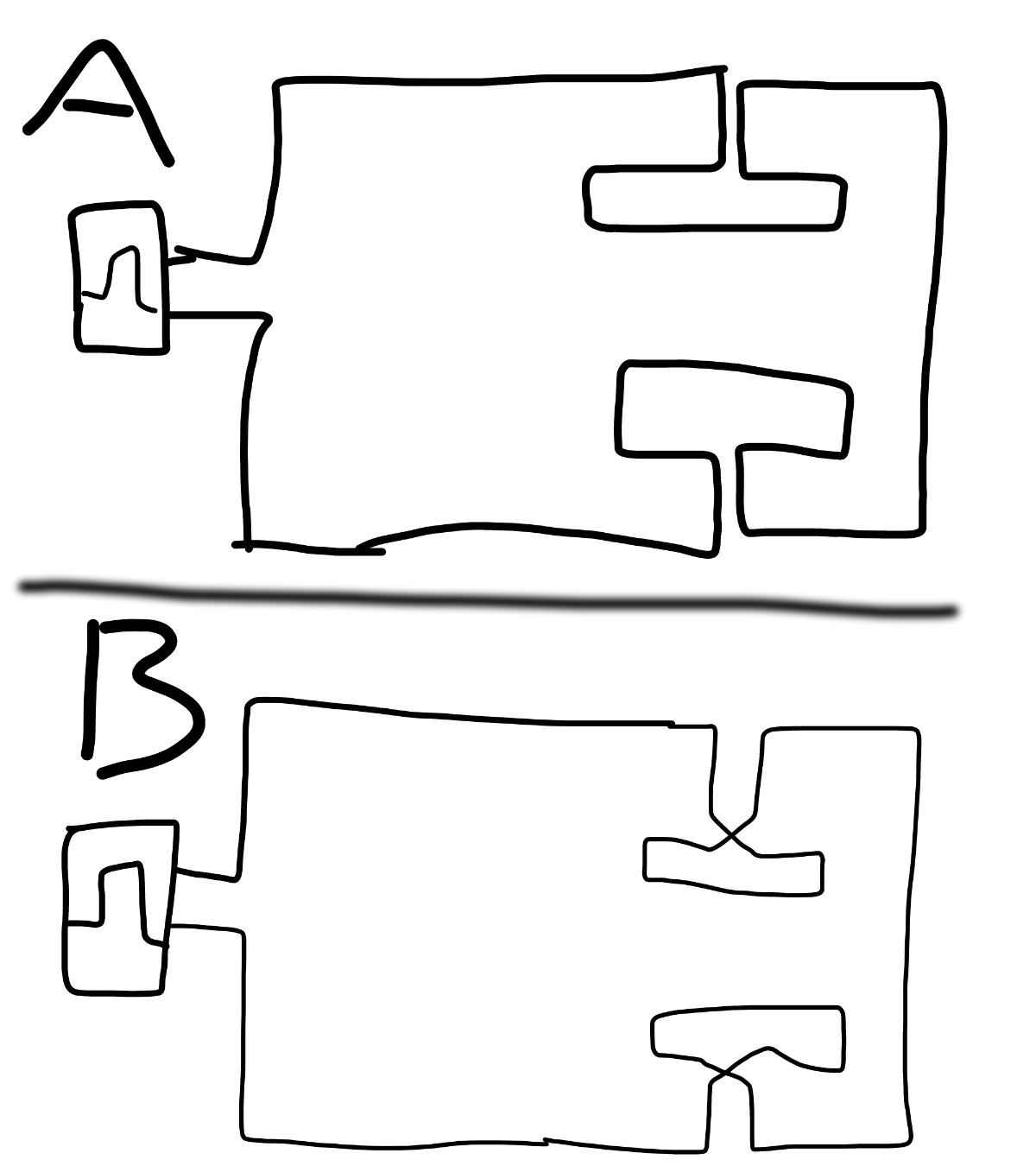

A na koniec dwa rysunki opisujące wczorajszą batalię.

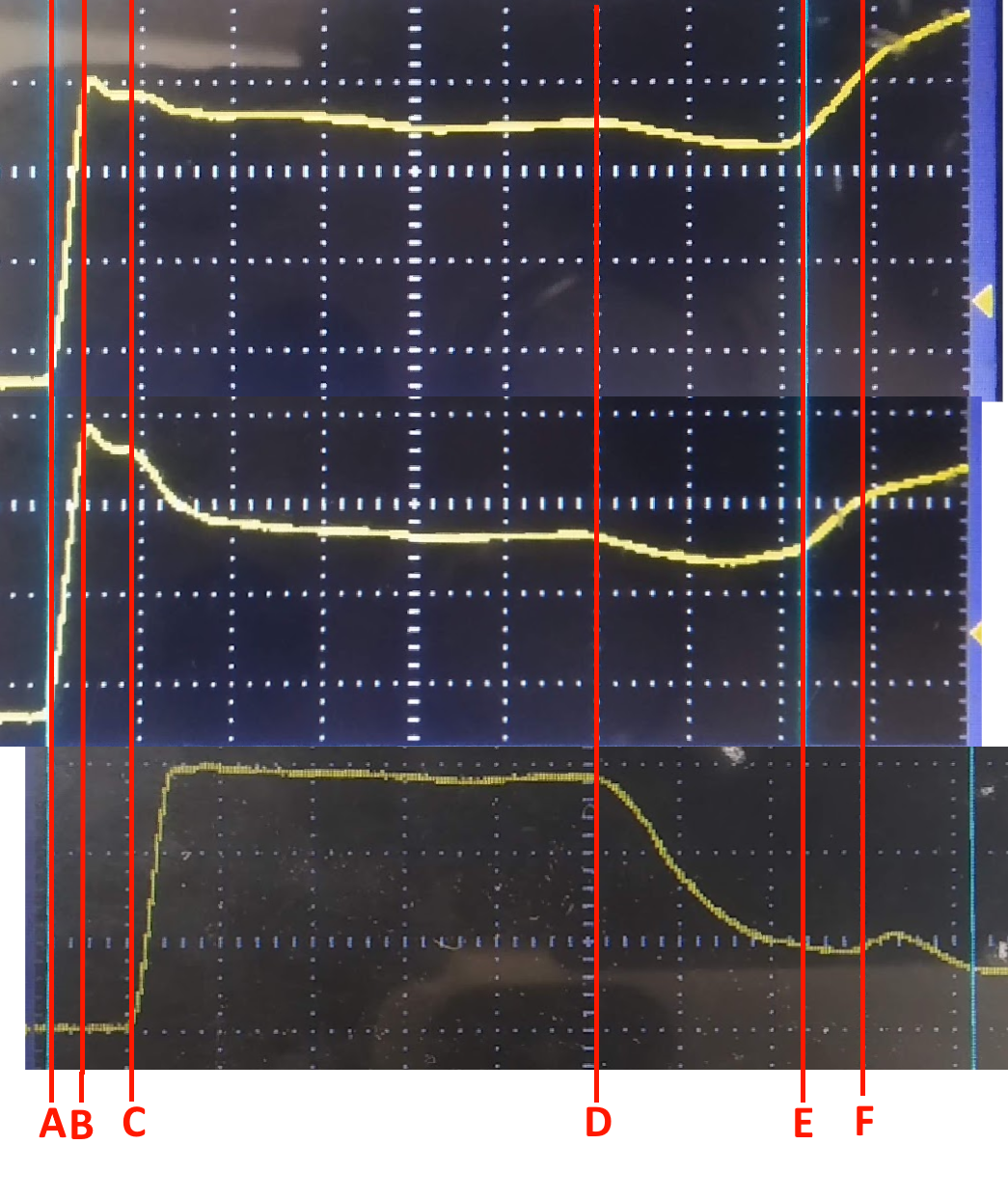

Pierwszy rysunek, trzy wykresy. Pierwszy to pomiar sprawnej pary żył, środkowy to pomiar pary gdzie jedna żyła wykazuje anomalię, za chwilę wyjaśnię dlaczego, dolny to pomiar (w dodatkowej skrzynce) pary żył w przewodzie ze zwarciem żył na końcu.
Punkt A to oscyloskop z wbudowanym generatorem, bardzo przydatne urządzenie.
Punkt B to zaciski mierzonego przewodu w rozdzielnicy.
Punkt C to dodatkowa skrzynka gdzie do przewodu 5x6 dołączono równoległy przewód 3x2,5. Jak widać między punktami B i C wykres jest w miarę liniowy, równoległy do osi X, mała górka na początku wynika z budowy generatora.
Od tego momentu wykres środkowy się deformuje, wynika to z tego że spadła impedancja, dwa równolegle spięte przewody mają impedancję połowę niższą niż pojedynczy. Sytuacja analogiczna do równoległego łączenia rezystorów, dwa rezystory 50R połączone równolegle dadzą 25R. Wzór na to Rx=(R1*R2)/(R1+R2). Kolejna ciekawostka, większość przewodów ma impedancję w okolicy 50 omów.
Sygnał sobie leci do punktu D gdzie odbija się od zwartych żył, co powoduje że powracający sygnał ma wartość bliską 0V ale nie zerową, wpływa to na sygnał generatora i znów zniekształca wykres.
Ale w drugiej równoległej linii sygnał wciąż podróżuje do punktu E gdzie odbija się od rozwartych żył (przeskok impedancji z ok 50R do ∞R). Tu sygnały również się nakładają powodując wzrost napięcia na zaciskach oscyloskopu.
Ciekawie dzieje się w punkcie F, bo mimo że w punkcie D żyły są zwarte to fala elektromagnetyczna i tak się przedostała i podróżowała dalej, ze znacznie zmniejszonym napięciem, ale też dotarła do końca rozwartych żył, odbiła się, znów spotkała zwarcie w punkcie D i dalej trafiła do punktu C gdzie był wykonywany pomiar. Sygnał odbity widać na dolnym wykresie jako małą góreczkę.
Oba przewody teoretycznie powinny mieć taką samą długość, więc skąd różnice w czasie między E i F? Możliwe że nie mają identycznej długości, różnica ok 7m, lub inna opcja, ze względu na inne przekroje może być inna impedancja oraz inna wartość współczynnika prędkości wynikająca z innej jakości izolatora.

Tu jest fajne przedstawienie tych zjawisk w wersji mechanicznej, łatwiejszej do zobrazowania.
https://www.youtube.com/watch?v=fMJrtheQfZw
https://www.youtube.com/watch?v=klN2-bCzJb4
https://youtu.be/AzZ7DjS4ti4?si=brtptT2qDH0Kp32Q&t=260

Kolejna aktualizacja dzisiejszych zmagań #konstruktorelektrykamator z #elektryka

Można to opisać taką parafrazą.
Pół sukces, pół porażka.

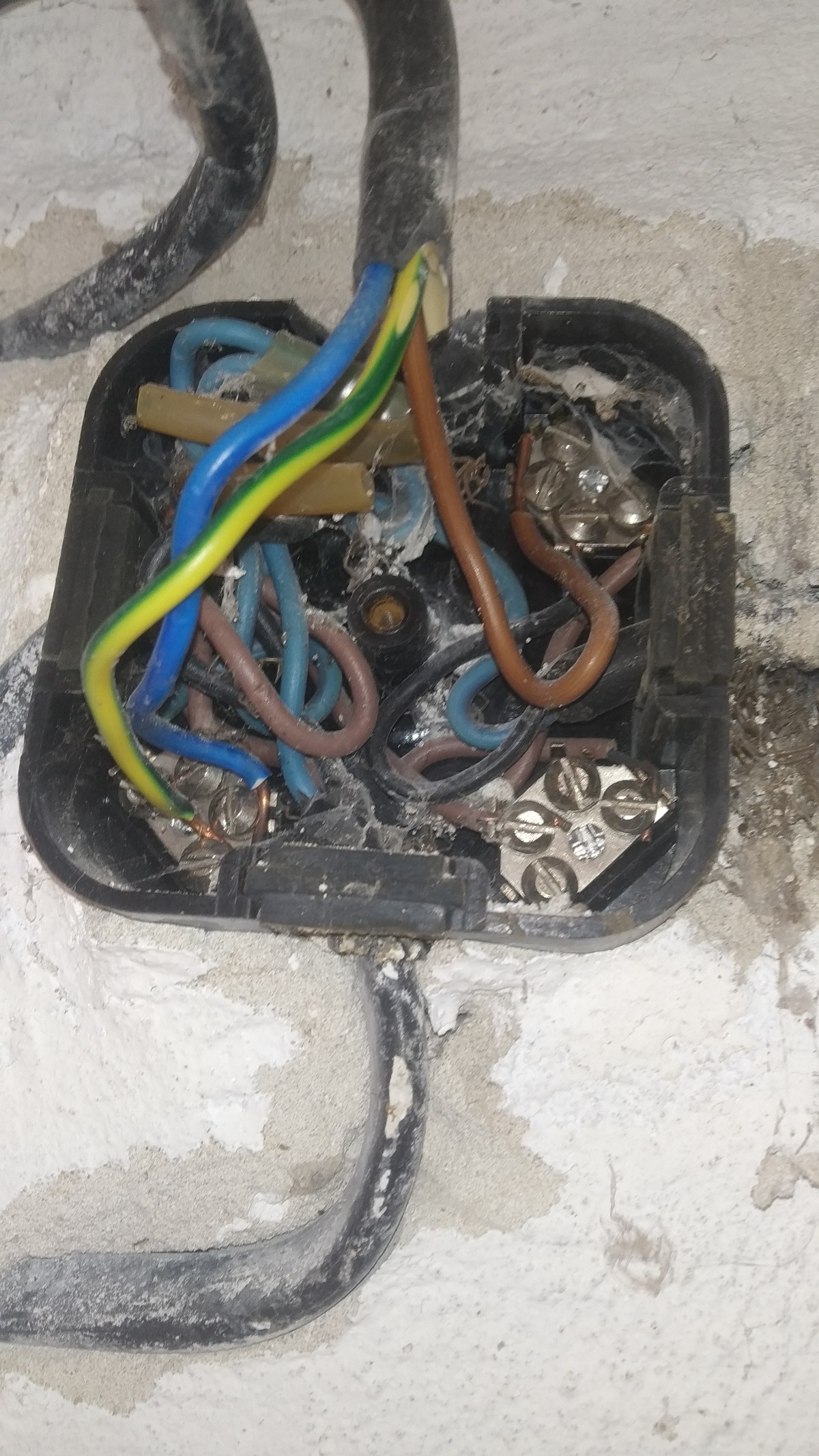

Ale po kolei. W miejscu gdzie sprzęt pokazał anomalię, dokopałem się do rur z przewodami. Anomalia w postaci słabszego sygnału była spowodowana odgałęzieniem linii. Odgałęzienie ujawniło też inne nieprawidłowości, co ja mówię, nieprawidłowości. Spierdolona robota po prostu.
>Jak się nie znasz, to sie k⁎⁎wa nie dotykaj.
Usterkę w postaci połączonych żył N i PE szybko usunąłem. Jeden z problemow usunięty, badanie TDR nie wykazuje już zwarć o małej impedancji.
Lecz badanie rezystancji izolacji wciąż pokazuje że między budynkiem A a B żyła brązowa w przewodzie 3x2,5 ma wyjątkowo małą wartość. Na poziomie 20kΩ. Niestety dla TDR jest to zbyt duża wartość i nie widać żadnej zmiany na wykresie.
Chciałem zrobić badanie z wysoko prądowymi udarami, lecz niestety sprzęt nawalił i nie dało rady. Z drugiej strony to może i lepiej. Bo to badanie mogłoby uszkodzić izolację sąsiednich przewodów (łuk elektryczny, wysoka temperatura itp).

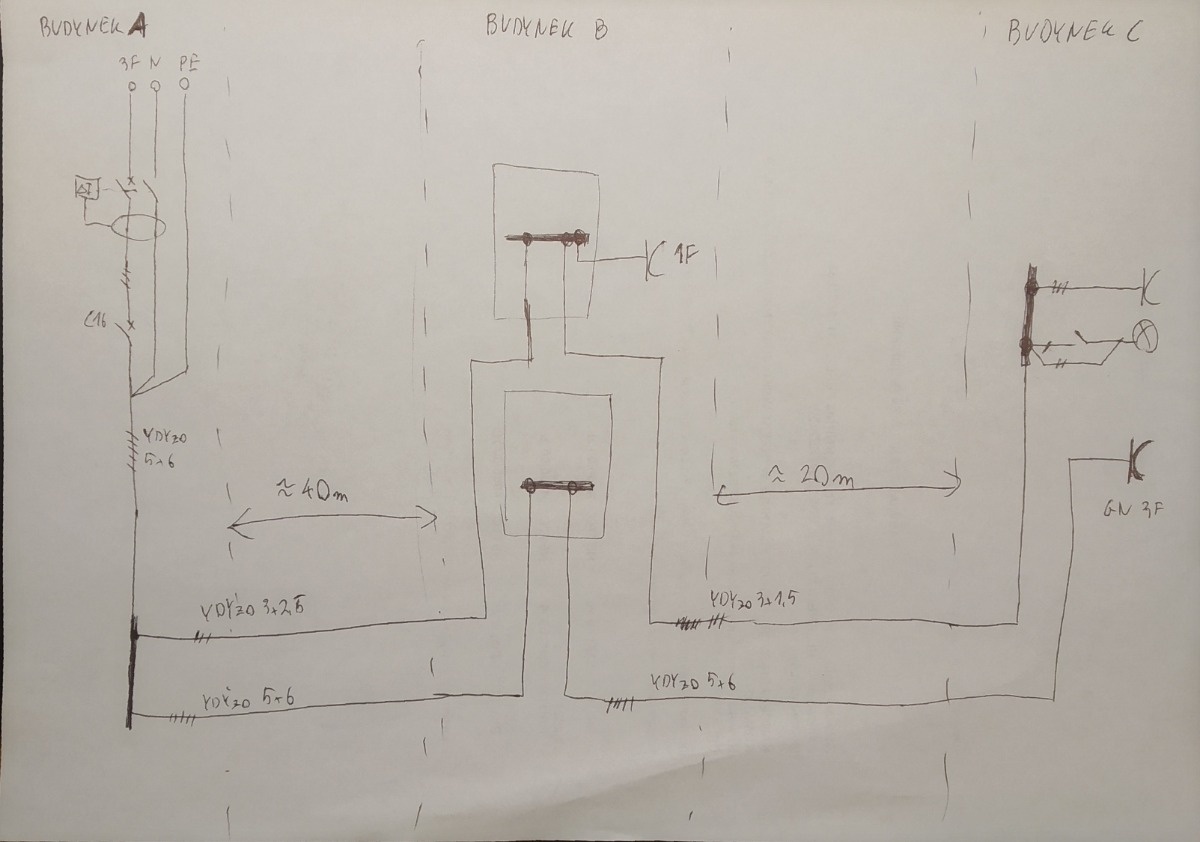

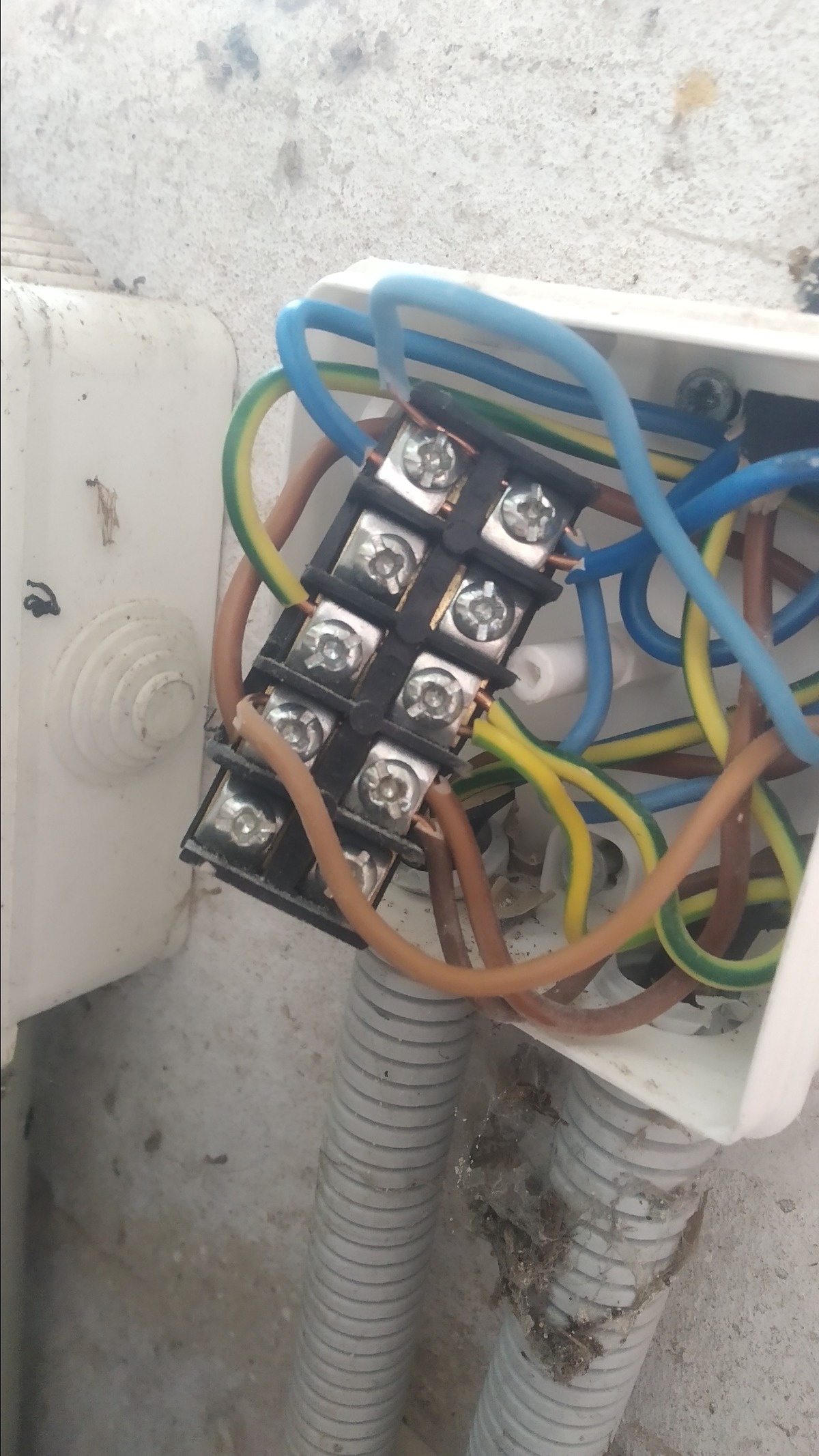

Zasilanie budynków B i C zrobiłem poprzez zasilenie całości z puszki przewodu 5x6, odcinek przewodu 3x2,5 między budynkiem A a B jest teraz nieużywany.
I tak powino być od razu, bo całość zabezpiecza i tak ten sam aparat, a dołożenie przewodu 3x2,5 zwiększa impedancję pętli zwarcia i podnosi koszty wykonania.

Tak że tego, robotę można uznać za skończoną, choć czuję niedosyt, bo chcialbym znaleźć to uszkodzenie, ale nie warto.

Muszę sprostować ostatni wpis #konstruktorelektrykamator #elektryka

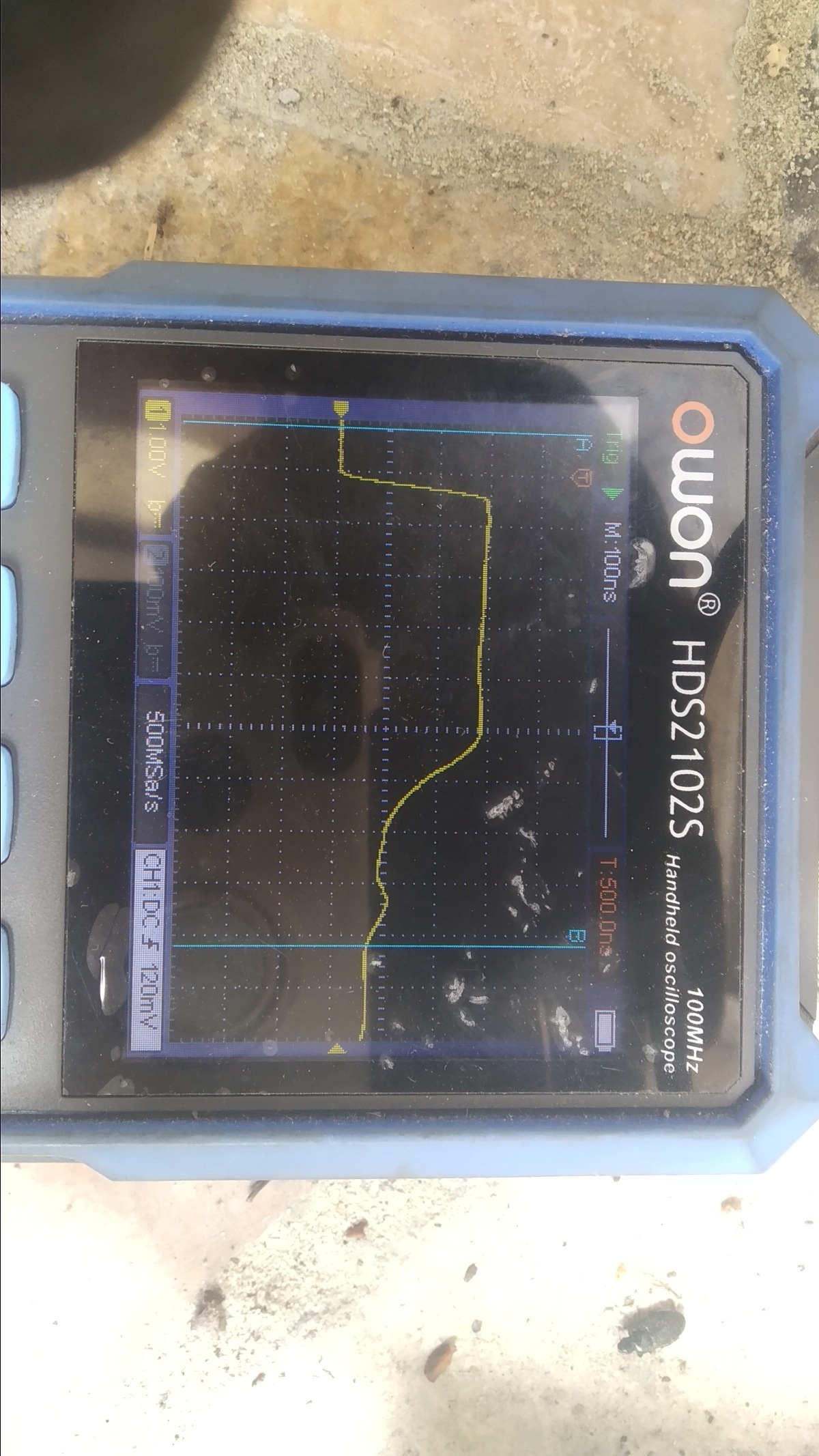

Jak się okazało na tych 8,5m nie było uszkodzenia, przynajmniej nie przypadkowego, a rozgałęzienie. Wykres mial inny kształt bo po prostu równolegle były spięte dwa przewody. Wiec i impedancja falowa o połowę mniejsza.

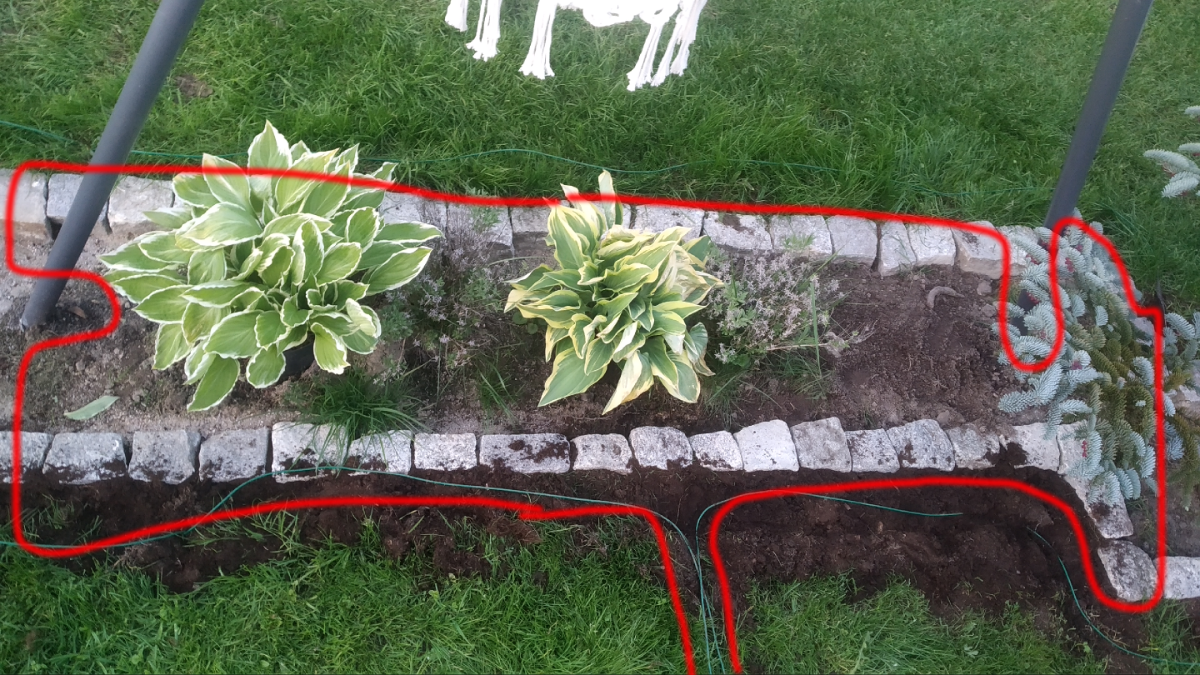

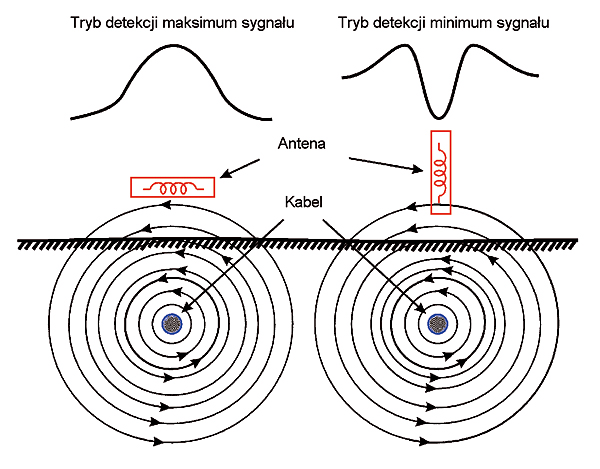

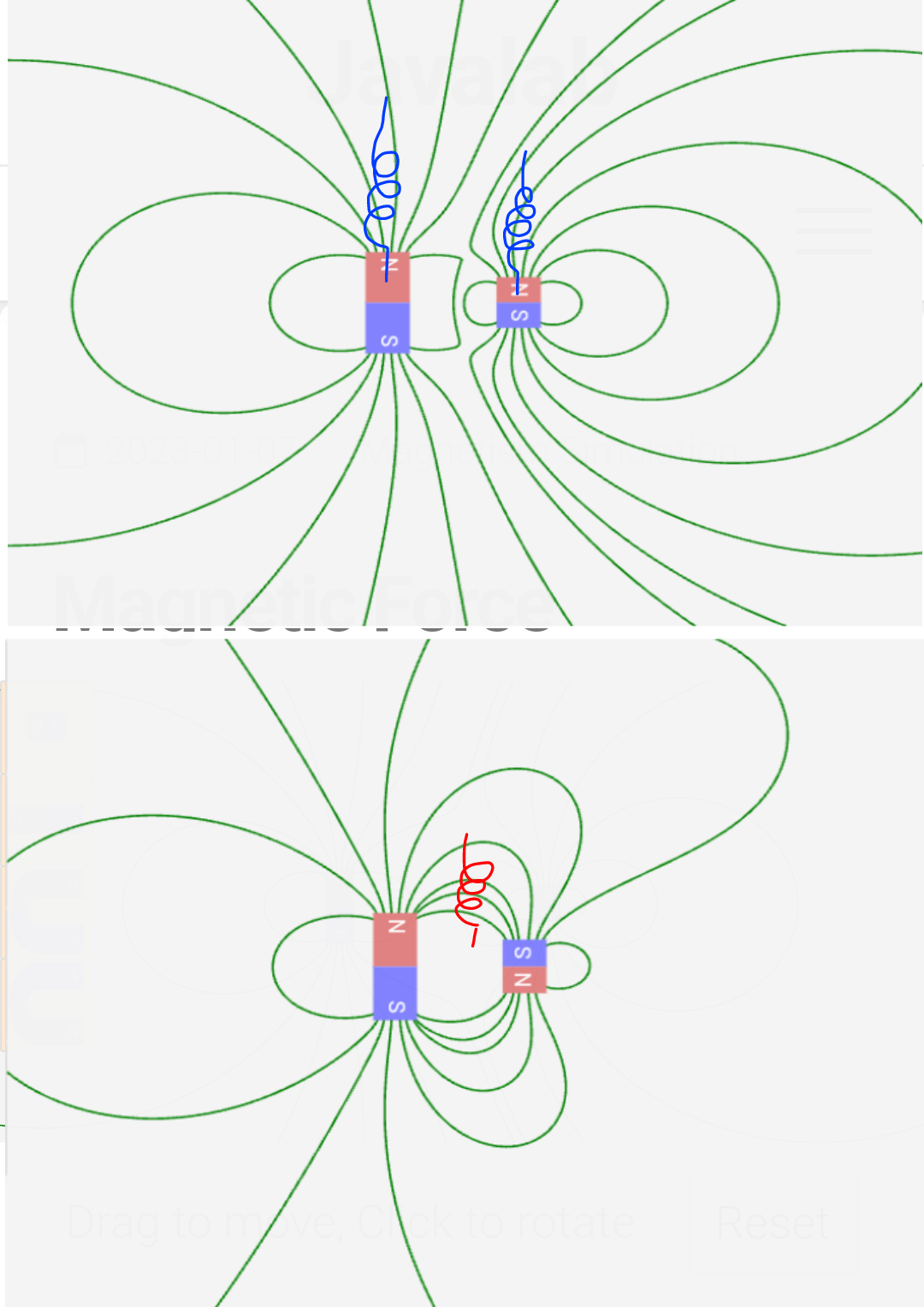

Okazało się że uszkodzenie jest na przewodzie 3x1,5, jakies 42m od jednego końca, i 25m od drugiego końca. W miejscu gdzie jest wbity szpadel. Trasę wyznaczyłem za pomocą oscyloskopu i nadajnika.

Zaraz odkopuje i zobaczymy co tam jest.

Fajny szpadel pożyczyłem? Taki nie za ergonomiczny.
