#obrobkametali

#konstruktorelektrykamator

W czasie jak nic nie pisałem to kupiłem frezarkę.

Z firmy w której kiedyś pracowałem jako operator #CNC

Mała, polskiej produkcji Avia FNC 25, ale już będę mógł zrobić kupę robót których nie mogłem przez jej brak.

Tanio nie było, ale mam za to DRO, dwa imadła w tym jedno regulowane w dwóch płaszczyznach, kupę frezów, tarcz i oprawek.

Myślę że warto było.

Nowa jakość konstrukcji nadchodzi.

Główny cel nabycia frezarki to jest zbudowanie silnika Stirlinga, ale to będzie wymagało jeszcze zbudowania pieca hutniczego do odlewania aluminium, bo będę chciał zrobić kompletny odlew bloku silnika.

Wyfrezować co potrzeba, gniazda pod panewki/łożyska.

I tu jest efekt żółtej kaczuszki.

Bo do tej pory myślałem żeby robić panewki i 3 podpory wału.

Pisząc to stwierdziłem że przecież mogę zrobić łożyska igiełkowe i tylko dwie podpory. Łatwiej, mniej roboty, łatwiejsze smarowanie, mniejsza wrażliwość na pracę na sucho przy starcie silnika, same plusy.

https://youtube.com/v/MG6EZQ2jABo

Wiedziałem że frezarka jest ciężka, 1,2t a suwnica była liczona na trochę mniejsze obciążenie. To dołożyłem do belki profil 80x80x4, co zwiększyło jego wysokość, moment bezwładności i co za tym idzie wytrzymałość na zginanie.

No i dała radę przetransportować frezarkę z wjazdu do miejsca docelowego.

#hobby #diy #obrobkametali #warsztat

Wczoraj rzeźbiłem w stali.

Czujnik temperatury powietrza w dolocie wymaga jakiegoś mocowania. Wymyśliłem więc prostą podstawę licującą się z rurą. Wydrukowałem, przymierzyłem - działa.

Zdobywszy bloczek stali 20 x 20 x 30 mm miałem materiał żeby zrobić coś do przyspawania.

Wydrukowałem rzuty, żeby mieć jak łatwo odznaczyć środki otworów. Nawierciłem (jeden otwór nieco za duży pod gwint M5, co później okazało się pozytywem, bo śruba M6 ładniej trzyma :smiley: ).

Z wydruku odznaczyłem na ściankach rzuty. Miałem wszystko robić dużym dremelem, ale jednak z grubsza wyciąłem kątówką i dopiero wszedłem dremelem z frezem walcowym.

Wykończeniowo i dla uzyskania dobrej krągłości użyłem szlifierki taśmowej stołowej. Okazało się, że rolka napinająca jest bardzo zbliżona średnicą do potrzebnej mnie krzywizny.

Całość szlifowania wymagała trzymania w małym imadle, bo ten bloczek piekielnie szybko się grzał.

Jestę stalowym kornikiem :3

#macmajster #prestizowygruz2 #obrobkametali #diy #zrobtosam

No dobra, jest śfiomtemczny zakaz robienia, więc trochę zaktualizuję stan tagu względem rzeczywistości.

Wczoraj toczyłem na swojej tokarce (przeklinam kogoś, kto wymyślił moje noże i naostrzył je _źle_).

Potrzebuję czujnika, który kilka lat temu firma naprawiająca moją chłodnicę wyrzuciła z tekstem "bo to zawsze cieknie". Kazałem im odzaślepić otwór, który następnie zakorkowałem na szybko korkiem załatwionym z elektrokołchozu. No, to ten korek nie jest już w moim posiadaniu, ale opowieść o tym będzie w innym wpisie.

Za pomocą drutu zmierzyłem długość jaką może mieć czujnik. Suwmiarką sprawdziłem średnicę otworu. Na portalu ~aukcyjnym~ sklepowym zanabyłem drogą kupna przykręcane terminale pod konektory, nakrętkę i pręt miałem.

Zrobienie tego zajęło mi jakieś trzy godziny. Długo właśnie z powodu syfiastych noży, choć również starcia ze słabym skręceniem tokarki i luzem w osi X.

#macmajster #prestizowygruz2 #diy #zrobtosam #tokarka #obrobkaskrawaniem #obrobkametali

#obrobkametali #obrobkaskrawaniem #tokarka #majsterkowanie #kiciochpyta #pytaniedoeksperta

Mam tokarkę zegarmistrzowską TDB-8, która ma kilka mankamentów, którymi chciałbym się zająć. Na ten moment najbardziej upierdliwy polega na zużytych szczękach uchwytu samozaciskowego. Obrabiany materiał nawet po mocnym zaciśnięciu się rusza. Tzn. wygląda to tak, jakby same szczęki były ustawione pod minimalnym kątem względem obrabianego materiału i łapały dobrze tylko przy samej tarczy. Jak się zabrać za remont tego? Próbować delikatnie szlifować jakimś diamentowym frezem po upewnieniu się, że konik jest ustawiony idealnie w osi? Nie dotykać tego w ogóle samemu tylko zlecić komuś doświadczonemu?

Zakup nowych szczęk raczej nie wchodzi w grę - dostanie oryginalnych graniczy z cudem, a chińskie są 2-3 razy cięższe i boję się że uszkodzę wrzeciono. Uprzedzając pytania - śruby mocujące szczęki są dokręcone na tyle żeby nie było luzów.

Zdjęcie poglądowe, zapomniałem sfotografować swój egzemplarz.

#konstruktorelektrykamator
Dobra, jest film na YT. Byłby wcześniej, ale jak sprawdzałem wyrenderowany plik to miałem cholerne artefakty. I renderowałem go 6x, a potem się okazało że artefakty są przez #VLC a nie samo wideo.
Materiał jest mocno okrojony, sporo scen wyciąłem, bo by trwał z 25 minut.
I w wielu miejscach wyciąłem yyyy, eeeee, mhhh, czyli przystanki na zastanowienie się.
https://www.youtube.com/watch?v=fgYMnpR9VoU

Teraz czas na kolejne projekty.
#DIY #youtube #obrobkametali #warsztat #elektryka

Lubię oglądać tego typa w internetach. Podoba mi się jak rozwija swój biznes. Poza tym, jako programista, mam pewien sentyment do pracy wykonywanej własnymi rękami zamiast klikania w kąkuter.

#inzynieria #obrobkametali i trochę #programowanie

https://www.youtube.com/watch?v=E01tqcTwplA

#konstruktorelektrykamator

Welcome to my pierdolnik

Suwnica złożona w 90%.

Została elektryka.

Aktualnie do haka mam równo 2m, ale uda się zrobić jakieś 2,2m

Teraz już wiem że kilka rzeczy bym zrobił trochę inaczej.

Tak że bym miał bez problemu 2,5m albo i więcej.

#diy #obrobkametali

Kupiłem 16 różnych #ksiazki

Nie jest to lektura lekka, bo wszystko o #obrobkametali

Do kolejnego projektu przynajmniej spróbuję przygotować się teoretycznie, i zrobić solidną podbudowę, np pełny model 3D z obliczeniami.

Pomalowałem poprzeczną belkę suwnicy, pierwszą warstwą ŻÓŁTEJ farby. Więc w tygodniu powinna być poskładana. Ale będzie radocha ( ͡ʘ ͜ʖ ͡ʘ)

#konstruktorelektrykamator

A tak z trochę innej beczki to miałem dzisiaj pierwsze #morsowanie

Nie było tak zimno jak sobie wyobrażałem.

Grafika niepowiązana, po prostu coś chciałem dorzucić.

#konstruktorelektrykamator

#pracaspawaczamnieprzeistacza

#spawanie

#obrobkametali

Spoina do oceny (którą i tak oleje)

Oba elementy szlifowane pod kątem 45°, plus szczelina ok 1,5mm. Pierwsze zdjęcie to tył spoiny po pierwszym ściegu. A drugie to druga warstwa.,

#konstruktorelektrykamator

Druga szyna do suwnicy podwieszona.

Ustawiona pod wymiar na równoległość do drugiej.

Teraz trzeba się wziąć za poprzeczną.

#diy

#obrobkametali

#konstruktorelektrykamator

#diy

#obrobkametali

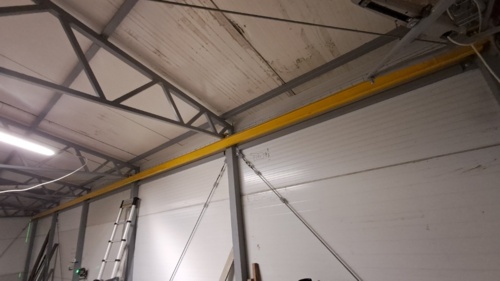

Pierwsza szyna suwnicy wisi.

"A zamiast liści,

Wisi szyna w kolorze bananów kiści"

Zaraz biorę się za drugą.

Będzie z tego film.

#konstruktorelektrykamator

Co ja się będę rozpisywał.

Obejrzyjcie sobie film na jutube, tam jest większość informacji.

To jest początek nowej jakości na kanale.

https://youtu.be/MzISW4V5Dkw

#youtube #warsztat #diy #spawanie #dziwnestopymetali #obrobkametali

https://youtu.be/MzISW4V5Dkw

#konstruktorelektrykamator

Ale żem kurwesko zmarzł dzisiaj.

#zimowypierdalaj

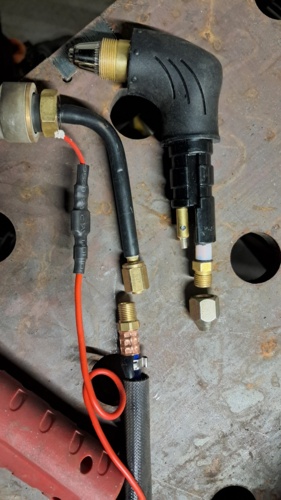

Żeby porobić coś twórczego w garażu wziąłem się za montaż nowego palnika do plazmy. Kupiłem go na #aliexpress ma pochlebne opinie, i był tani.

Co oczywiście skutkowało tym że nie pasuje 1:1 do aktualnych przewodów.

Pierwsze co to gwinty do powietrza są w odwrotnym ustawieniu. Po drugie są w różnych rozmiarach. W starym jest M10/0,9mm a w nowym 3/8"-24. No ni chu chu nie znajde takiej przejściówki. W ogóle znaleźć nakrętkę z gwintem 3/8"-24 zwoje na cal jest wyczyn. Ale gugiel podpowiadał że takie zdarzają się w układach hamulcowych. Więc podjechałem do sklepu motoryzacyjnego i mówię że chce mufkę do przewodów hamulcowych 3/8-24.

Uuuuu, ale my mamy tylko metryczne, M10, M12. No dobra, pokażcie M10x1 może się nakręci. Przynieśli całe pudełko wszelakich złączek. M10 było strasznie luźne, zacząłem grzebać i wziąłem pierwszą którą zobaczyłem. I bingo, idealny gwint! Nawet nie wiedzieli że takie mają. Kosztowało mnie to całe 7zl.

Ale to nie koniec. Bo nakrętka była na przewód 4,75mm, a ja miałem rurkę miedzianą 1/4" czyli trochę ponad 6mm. Rozwiercilem nakrętkę, zarobiłem końcówkę na kawałku rurki i jest, pneumatyczne połączenie gotowe. Z tym że nie pasowałoidealnie i nakrętka wymagała korekty swojego kształtu. Teraz jeszcze elektryczne połączenie, wybiegając planami w przyszłość rano kupiłem tulejkę łączeniową 35mm², rurka razem z przewodem prądowym ma mniej więcej taki przekrój. Do zaprasowania tulejki przydał się kolejny zakup od Chińczyków. Czyli hydrauliczna praska.

Wszystko poskladane do kupy, wygląda dobrze. Nie chcę mi się odpalać kompresora żeby sprawdzić. Może jutro albo pojutrze.

#obrobkametali #diy

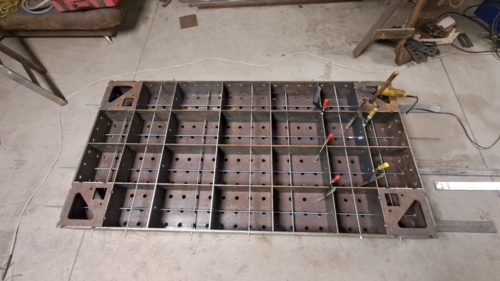

#konstruktorelektrykamator

Dobra, stół pościskany, czas na #spawanie

Mam nadzieję że wyjdzie prosty.

#diy #obrobkametali

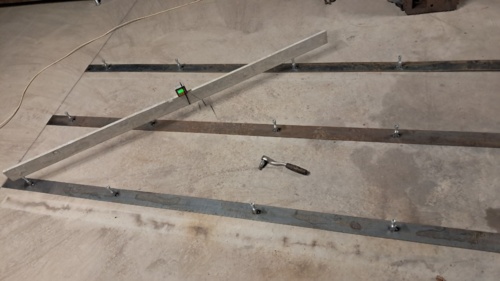

#konstruktorelektrykamator

Dokładne przyrządy pomiarowe to przekleństwo perfekcjonisty.

Na zero nie udało się, ale sprawdziłem w każdej możliwej przekątnej.

I jak to mawia kumpel z wojska: "Jest w pizdeczkę"

Tylko jak ja teraz przeniosę tą płytę? Ona waży ok 300kg.

#diy #rekodzielo #obrobkametali

Od dziecka interesuje się historią, a o tym człowieku nigdy w życiu nie słyszałem, dopiero dzisiaj się dowiedziałem, jadąc pociągiem do Wrocławia, gdy na wyświetlaczu pojawiła się reklama tej osoby.

Przeczytajcie artykuł na Wiki:

https://pl.wikipedia.org/wiki/Jan_Czochralski

niezwykle ciekawa osoba, i niezwykle ciekawy i bogaty życiorys.

#historia #ciekawostkihistoryczne #wielcyludzie #chemia #nauka #metalurgia #obrobkametali #2rp #czochralski

Muszę w pracy pooznaczać (popodpisywać) żeliwne elementy, ale tak żeby było to trwałe, wodoodporne i na lata.

Myślałem o użyciu "długopisu" do grawerowania, oczywiście jakiegoś porządnego, nie najtańsze gówno które do niczego się nie nadaje, ale żeliwo nie jest "plastyczne" tak jak stal, tylko jest kruche, nie wiem czy to zadziała.

Myślałem też o jakiś plakietkach plastikowych na których bym wyciął odpowiednie napisy, i przyklejał je na żeliwo, ale ono często będzie zabrudzone, czasem powleczone rdzą, więc nie wiem jaki klej by to złapał tak, żeby trzymało.

Macie jakieś pomysły?

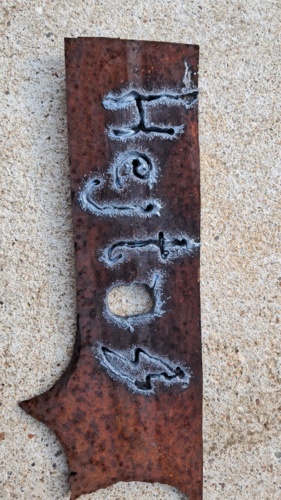

(zdjęcie z netu nie powiązane)

#metalurgia #metal #pracbaza #obrobkaskrawaniem #obrobkametali #mechanika #diy

#konstruktorelektrykamator

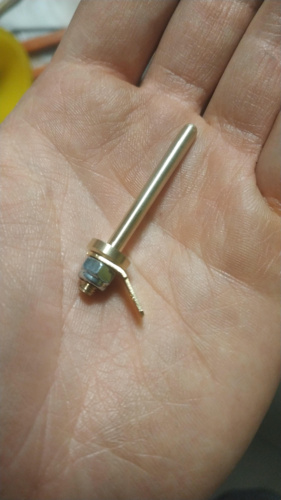

W końcu znalazłem czas na naprawę przecinarki plazmowej.
Okazało się że walnięta była tylko jedna dioda, czyli połowa elementu.
Nie chciało mi się wymieniać wszystkich profilaktycznie to wymieniłem tylko tą uszkodzoną. Ale jak coś to mam jeszcze 4 na przyszłość.
Działa, pali, robi robotę.
Można w końcu dokończyć to co zacząłem.

#diy #elektryka #obrobkametali

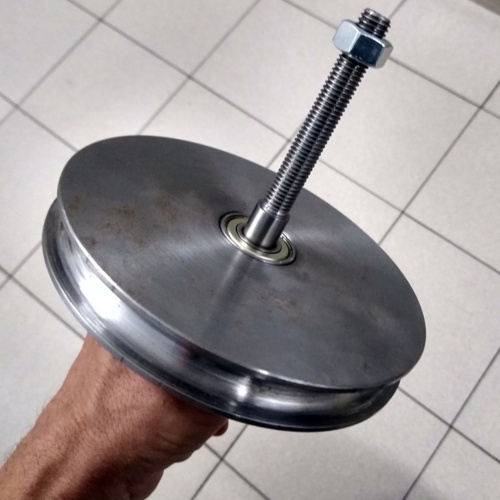

Ładne mi kółko wytoczyli?
Myślę że całkiem ładne. Sto lat wytrzyma.

Niestety firma się zwija bo już mało kto takie rzeczy zamawia, wszystko z marketów budowlanych biorą albo z Aliexpress.

#tokarka #metalurgia #metal #kolko #pracbaza #obrobkaskrawaniem #obrobkametali #mechanika

Dobre smarowanie i nie ma rzeczy niemożliwych.

#kolazebate #obrobkametali
