#diy

Kuwa, normalnie jak bym wiedział co robię xD

#majsterkowanie #diy #domkiszkieletowe

Seria tutoriali z użytkowania taśm LEDowych

Part 1. Czytanie numerków i nudna fizyka

Taśma 12V a 24V

Stoisz w sklepie i masz dwie taśmy. Na jednej etykieta mówi 12V, na drugiej 24V. Co wybrać? Ogółem lepsze są 24V. Ale co to znaczy lepsze?

W skrócie i łopatologicznie: prąd dalej dochodzi.

Przyjmijmy, że musisz oświetlić długi korytarz. Bierzesz przykładowo 10 metrów taśmy i wpinasz do odpowiedniego zasilacza.
Taśma 12V będzie jasno świecić na początku ale na końcu będzie całkowicie ciemna.
Taśma 24V będzie jasno świecić na początku, na końcu też będzie świecić ale troszkę ciemniej niż początku bo straty na prądzie są mniejsze więc dalej zajdzie i oświeci.

I to nie jest wina zasilacza. Nawet jak masz taśmę 100W i jest ciemna od połowy to zasilacz 200W ci nie pomoże. Musisz dzielić segmenty albo wpinać się po drodze (w następnej części opiszę).

No i ważne: Jak taśma ma 12V to zasilacz też musi być 12V. Taśma 24V to też zasilacz 24V. Nie ma zmiłuj. Jak podepniesz taśmę 12V pod 24V z zasilacza to błyśnie jasno na 2 sekundy i się spali. Taśma 24V w ogóle nie będzie świecić pod 12V.

3000K, 4000K, 6000K

Jeżeli patrzyłeś/łaś na taśmy świecące na biało to pewnie widziałeś/łaś te śmieszne numerki, które nie mają żadnego sensu. Do tego czasami jakoś łączą się z lumenami.

Te K to Kelwiny czyli kolor światła. Totalnie z d⁎⁎y ale tłumaczę.
Streszczenie historii: Dawniej jak były żarówki żarnikowe to im bardziej rozgrzany był żarnik to tym bielszym światłem świeciło. 2700K ledwo świeciło i dawało taki pomarańczowo-żółtawy kolor, 3000K to takie żółtawe światło, 4000K to takie najbliższe czystej bieli, a 6000K to biel wpadająca w niebieskość. Tak się utarło i zostało.

5W, 8W, 12W, co to są te Waty?
To znaczy, że na każdy metr taśma zużywa tyle watów prądu.
Ważne jest to, że więcej W nie oznacza więcej światła.

To oznacza ile prądu potrzebujesz. Taśma 10W mająca 5 metrów wymaga zasilania przynajmniej 50W (chociaż trzeba dopisać 20%-30% do zasilacza jako margines błędu)

120 lm/W i 130lm/W to jakieś dziwne zadanie z fizyki?
lm/W to lumeny na wat czyli ile światła taśma wytwarza z każdego wata energii. W praktyce jeżeli liczymy jasność danej taśmy to liczymy
Długość taśmy X ilość watów X ilość lumenów z wata. Czyli taśma o parametrach:

95lm/W i 10W będzie dawać 950 lumenów (na metr)
140lm/W i 7W będzie dawać 980 lumenów (na metr)
Czyli druga taśma daje więcej światła mimo mniejszego zużycia prądu.

120LED i 320 LED
Czyli ile diod przypada na metr taśmy. Zazwyczaj im więcej tym lepiej. Wolę aby każda pojedyncza dioda świeciła ciemniej ale było ich więcej to wtedy łatwiej uzyskać ładną linię światła bez pojedynczych oślepiających punkcików. Ale wtedy jest drożej.

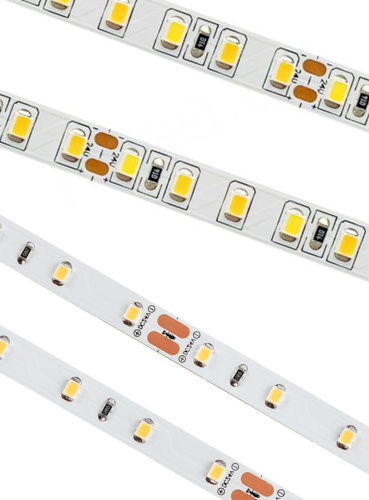

Jak popatrzysz na taśmę to te żółte kropki to są diody. Na zdjęciu widać różnice między taśmami.

Z ciekawostek to jak zdrapiesz to żółte to dioda będzie świecić na niebiesko.

CRI >80 i >90
CRI to zdolność oddawania rzeczywistych kolorów. Chodzi o to, że trzymasz na dworze czerwone jabłko i wchodzisz do pokoju i teraz jabłko pod sztucznym światłem wygląda na fioletowe. Moim zdaniem istotne jak dobierasz ledy np. do kuchni albo tam gdzie żona będzie nakładać makijaż. Ogółem przy CRI skupiaj się jak celujesz w białe światło. Jak chcesz jakieś cieplejsze oświetlenie typu 2700K to wiadomo, że CRI mocno się rozjedzie. Tak samo przy RGB (bez diody W-white) też nie skupiaj się na CRI jeżeli chcesz aby świeciło się na fajne kolorki a nie na czystą biel.

Cięcie co 5 cm
Zazwyczaj taśmy można ciąć. Co kilka diod są widoczne blaszki miedziane i to są miejsca gdzie możesz przeciąć taśmę i przylutować zasilanie w tym miejscu. Przydatna informacja jak chcesz aby taśma kończyła się na rogu ściany. Jak trafisz jakąś 10cm (ekstremalny przypadek) to może nie pasować do długości ściany.

Na razie tyle, jutro wytłumaczę jak zrobić aby całe 25 metrów taśmy świeciło jednakowo. Coś o zasilaczach. Czym się różni COB od SMD.

#diy #oswietlenie #oswietlenieled #led

Dobra, tworzę tag, można czarnolistować: #LEDuSzubiego

Dobija mnie jak wchodzę do domu do kogoś znajomego i ma ledy na ścianie, zazwyczaj rzucona sama taśma na ścianę, odkleja się to, lata luźno, do tego diody rozmieszczone kilometr od siebie i każda wali z mocą wybuchającej hipernowej tak, że nie da się patrzeć na ścianę.

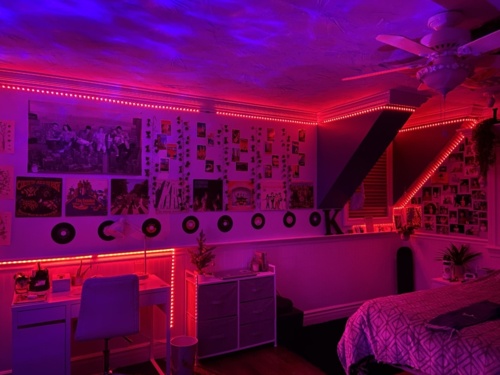

Połowa biedy jak ktoś zrobi sobie różowe/fioletowe (chociaż tak dawniej panie lekkich obyczajów oznaczały swoje mieszkania dla klientów), a najgorzej jak ktoś kupi "białe" bez poczytania i świeci na niebiesko jak w prosektorium.

Chcecie jakieś podstawy jak dobierać i montować takie modne paski LED? Ogólnie to siedzę od niedawna w branży, ale nie chcę tu lokować produktów tylko rodzina i znajomi mają dość słuchania jak próbuję im doradzać xD

Mogę wytłumaczyć jakieś podstawy jak dobór taśmy, co to są te 3000K/4000K/6000k, jak zrobić aby pojedyńcze diody nie waliły po oczach, jak poprowadzić kabelki aby równo świeciło po całej długości. Byłoby zainteresowanie?

#dom #mieszkanie #diy #oswietlenie

#anonimowehejtowyznania

Cześć, chciałbym podzelić się pilotażowym odcinkiem serialu który być może będę dodawać częściej.

W tym odcinku głos został wygenerowany przez #AI - od następnego będę nagrywać sam, jeśli ktoś to oczywiście obejrzy,

Piszę z Anonima bo jednak trochę wstyd xD Pozdrawiam i życzę miłego wieczoru.

https://youtu.be/ZWFx0E71DII?si=ew1F5kC2cSjP631o

#animacja #tworczoscwlasna #diy #heheszki #bajki

---

Kliknij tutaj, aby odpowiedzieć w tym wątku anonimowo

#anonimowehejtowyznania #hejtoanonim

ID: #HA_07ca1f45f8eaade2

Wpis dodany za pomocą hejtoanonim.pl. Zaakceptowany przez @bojowonastawionaowca

Sytuacja jest rozwojowa

#rodzicielstwo #dzieci #diy

nowe dłuto, testujemy

#diy #majsterkowanie #heheszki

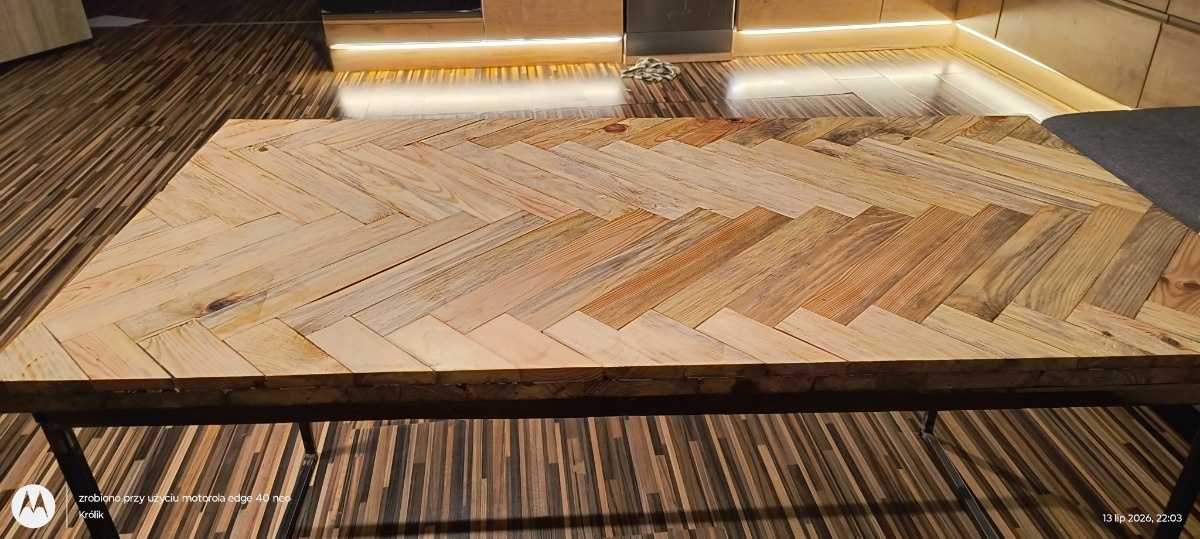

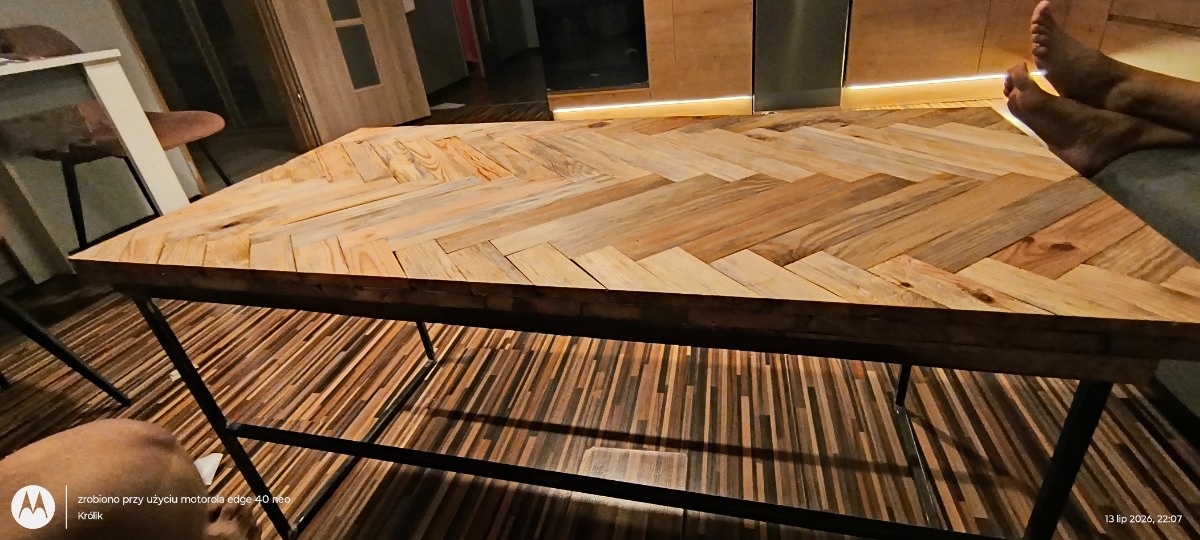

Stolik kawowy handmade dla żony 👍#diy #drewno

#konstruktorelektrykamator #mechanikasamochodowa #diy

W połowie czerwca jadę sobie samochodem #honda HR-V i słyszę że coś mi stuka w przednim zawieszeniu, i jednocześnie słyszę jak załącza mi się tylny napęd.

Zaparkowałem, wrzuciłem bieg ale samochód się dalej toczył, tak jakby nie było mechanicznego połączenia silnika z kołami.

Ale samochód jeździ więc coś dziwnego się tu dzieje. Pierwsza myśl była że to sprzęgło się ślizga.

Ale już w domu okazało się że to nie sprzęgło, przynajmniej mnie to między skrzynią a silnikiem.

Okazało się że jednorazowym zrywalnymsprzęgłem stała się półoś.

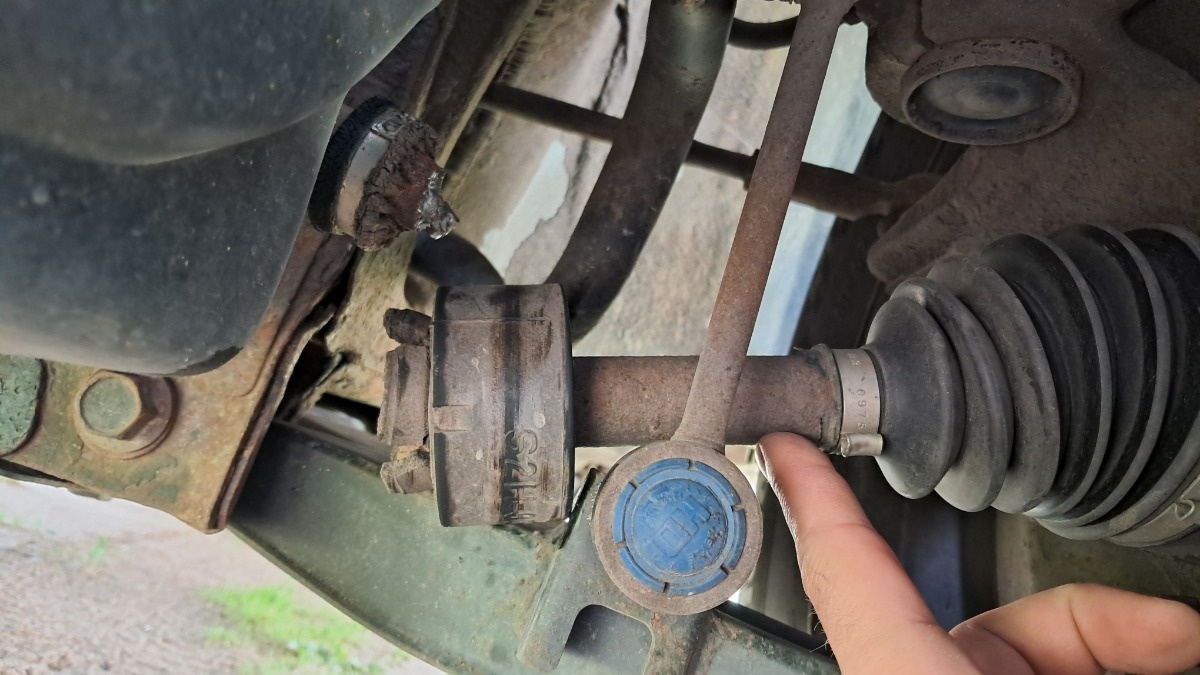

Na środku półosi jest guma, która pełni funkcje tłumika drgań, przez prawie 30 lat zbierała się tam woda i zanieczyszczenia sukcesywnie przeżerały wałek aż w końcu przekrój był na tyle mały że nie wytrzymał momentu obrotowego i się urwał.

Wymieniłem na nową, kompletną razem z przegubami, a z drugiej strony wymieniłem sam wałek, przeguby zostały stare.

https://youtu.be/v1PcqvtqR7I

#divyzhejto - Bori wie dlaczego 😉

#diy

Złożony. Choć coś nie tak zrobiłem bo musiałem walnąć klejem obudowe z przodu. Rozchodziła się.

Zapomniałem też do jednego mebelka książki powkładać, wrócę tam 😅

P.s. jak daliście sobie radę z tymi folding books? Nawet tego nie dotykałem.

I wygląda epicko. A te książeczki :smiling_face_with_3_hearts:

#konstruktorelektrykamator #diy #chwalesie

Dobra, obudzony po kilku godzinach snu, po wczorajszym weselu.

Dostałem jakiś czas temu zaproszenie na ślub z weselem od kolegi.

Trzeba wymyślić jakiś ciekawy prezent. Kiedyś jednemu dałem kilka tysięcy w różnych walutach z całego świata, innemu też blisko tysiaka ale w różnych walutach, tak że łącznie było 888,88, i każdy kolejny nominał był w swojej kopercie mieszczącej się we wcześniejszej, taka koperciana matrioszka, jeszcze innemu dałem piracki kufer z 666 złotówkami. C⁎⁎j że nie praktyczne ale za to zapamiętają.

A że kolega który wczoraj się żenił jest budowlańcem, zajmuje się głównie wykończeniówką. To zrobiłem mu coś tematycznego, miarę szczęścia.

Wydrukowałem #druk3d większą wersję typowej meterówki, zrobiłem sprężynę taśmową, miara jest z taśmy malarskiej, żeby można było łatwo odkleić kasę.

Prezent zrobił wrażenie, zarówno na parze młodej jak i na starszych.

https://youtu.be/AyWFjRdb_wc

Koszty:

Druk, kilka godzin i nie więcej jak 10zł na filament.

Sprężyna: 77zł

Taśma malarska 75mm, 8zł

Naklejki: 30zł

Kasa: 600zł

Całość: 725zł

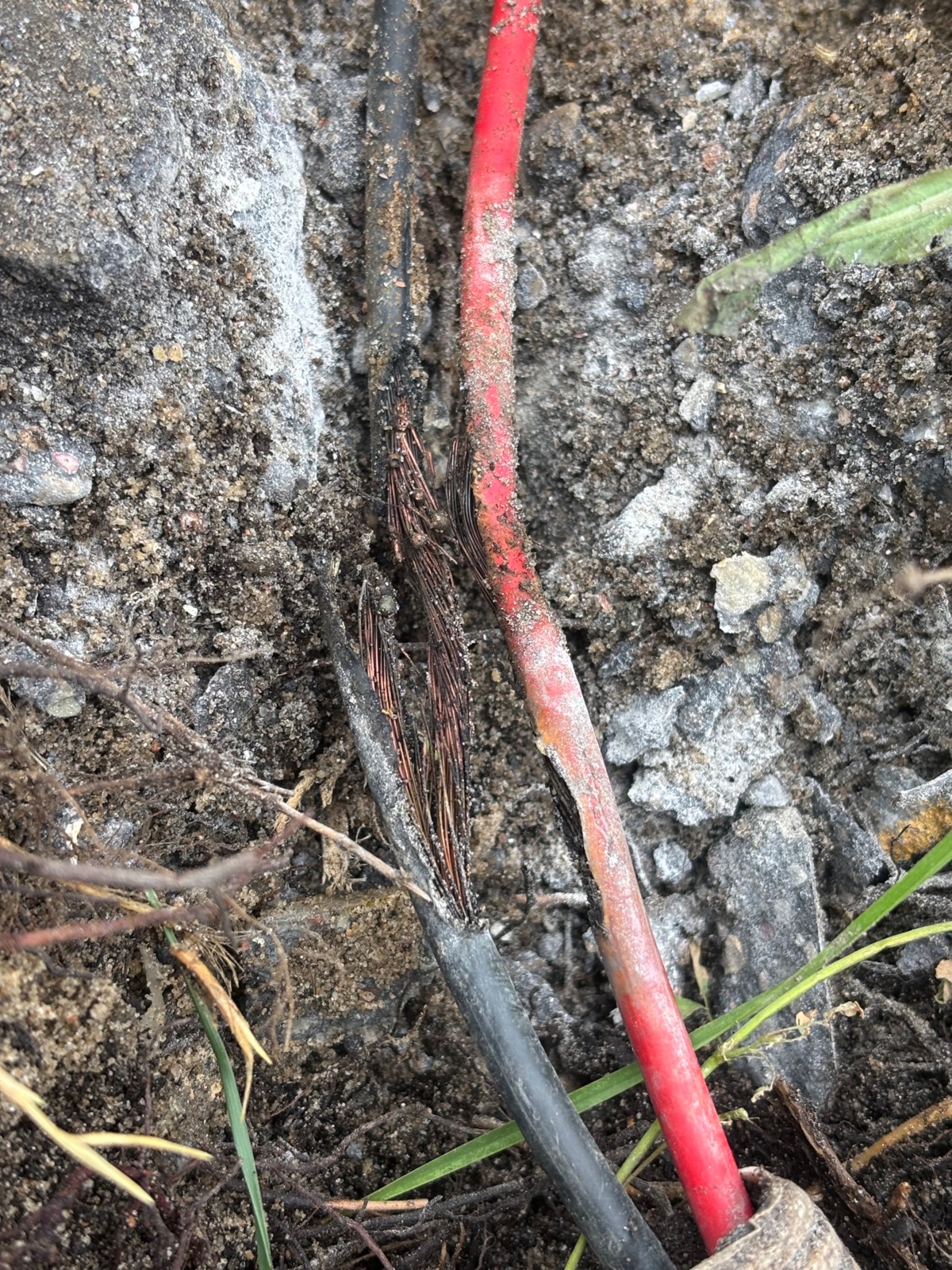

Wracając do tematu awarii #fotowoltaika to znalazłem miejsce zwarcia przewodów.

Nie wygląda to jak mechaniczne uszkodzenie, zwłaszcza że to było na styku peszla i przejścia przez krawężnik pod kostkę, miejsce nawet przy którym się nie chodzi.

@myoniwy jak ty to widzisz? Mechaniczne czy jakiś impuls z burzy? Uszkodzenie jest 2/3 długości od paneli czyli bliżej falownika.

Dziś mam dużo pracy bo wydłubuje kostkę na podjeździe, zakopuje arota dwuwarstwowego (40mm) i wpuszczam nowe przewody.

#dildomajsterkuje #diy #zrobtosam #konstruktorelektrykamator #elektryka

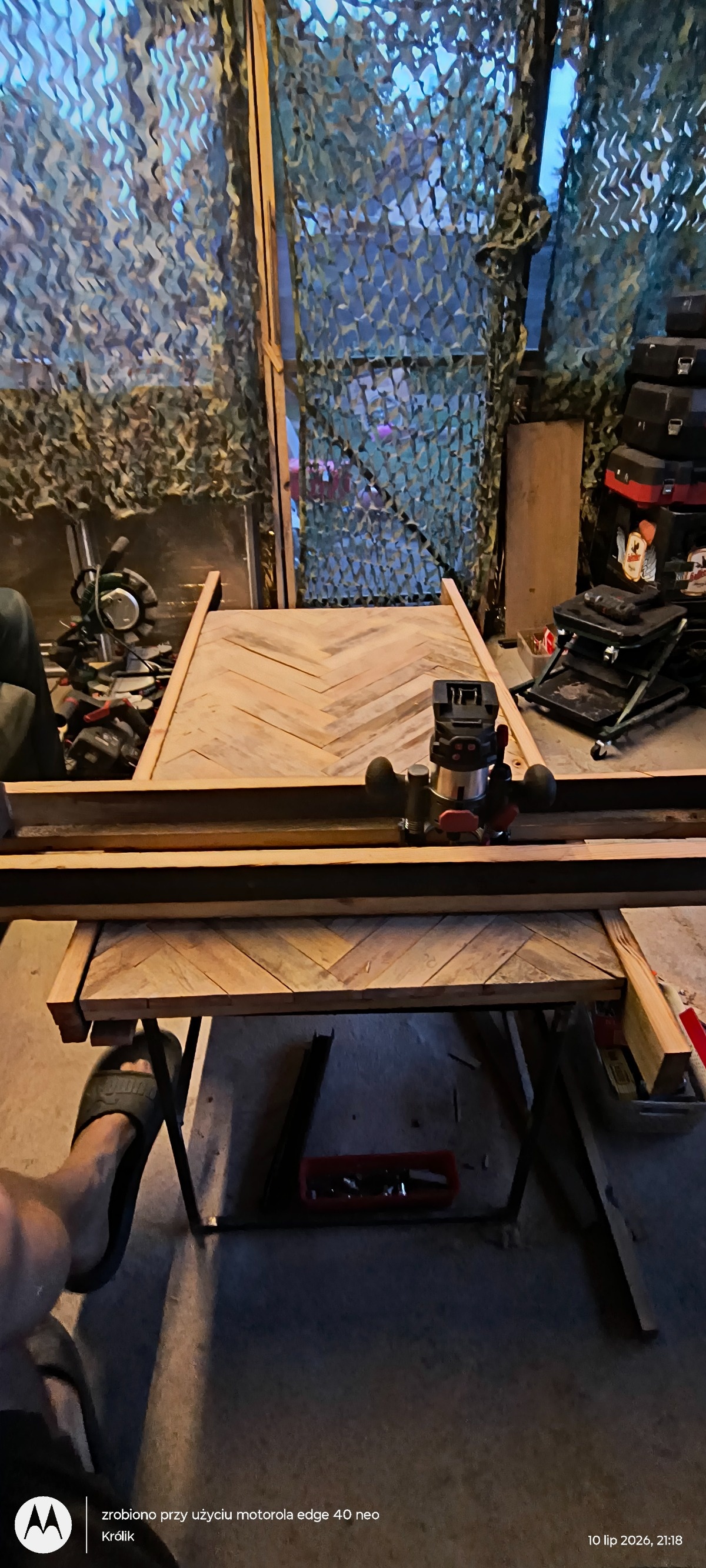

Planer do frezarki ulepiony 👍 Zaraz wyrównam żonie stół bo żyć mi nie da 😅:ok_woman:

#diy #gownowpis #parkside

#konstruktorelektrykamator

Bazując trochę na projekcie @dildo-vaggins dołożyłem magazyn do swojej instalacji PV.

#elektryka #fotowoltaika #diy #hobby

Dwie obudowy po 16kWh, ogniwa LiFePO4 CALB 314Ah, balancer JK BMS v.19

Podłączone 31 maja więc pełny cykl od 1 czerwca. Dopiero teraz mogę zobaczyć jak dużo prądu wpierdalam. Są dni po 10-12kWh a są po ponad 20 do nawet 30.

Co powoduje że miesięcznie takie 500kWh nie jest niczym dziwnym :exploding_head:

Na wykresie widać kiedy załącza się grzanie CWU, kiedy załączają się lodówki (bo mam dwie)

Sporo idzie w grzanie CWU, bo przez uszkodzoną wężownicę grzeje prądem.

Do tej pory w magazyn wpompowało 513kWh (5kWh dzisiaj) i 477 pobrano, więc sprawność magazynowania energii wychodzi na poziomie 94%. O 24 pp więcej niż to co mam w sieci. Na upartego mógłbym przejść na offgrid i bym te pół roku od kwietnia do września żył poza siecią. Dodatkowa funkcjonalność to UPS, przerwy w dostawie energii już mi niestraszne.

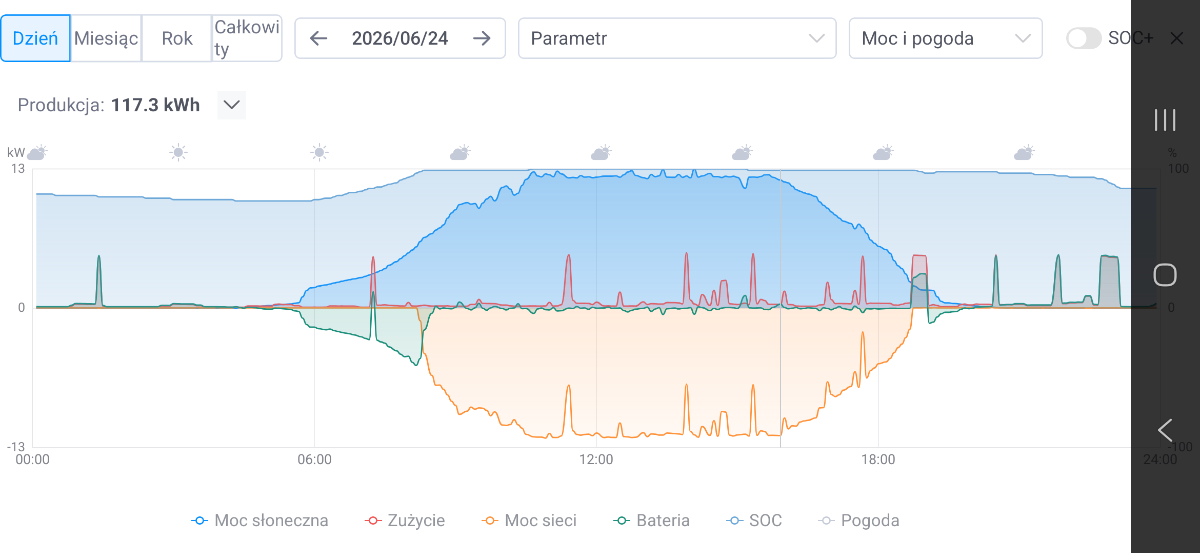

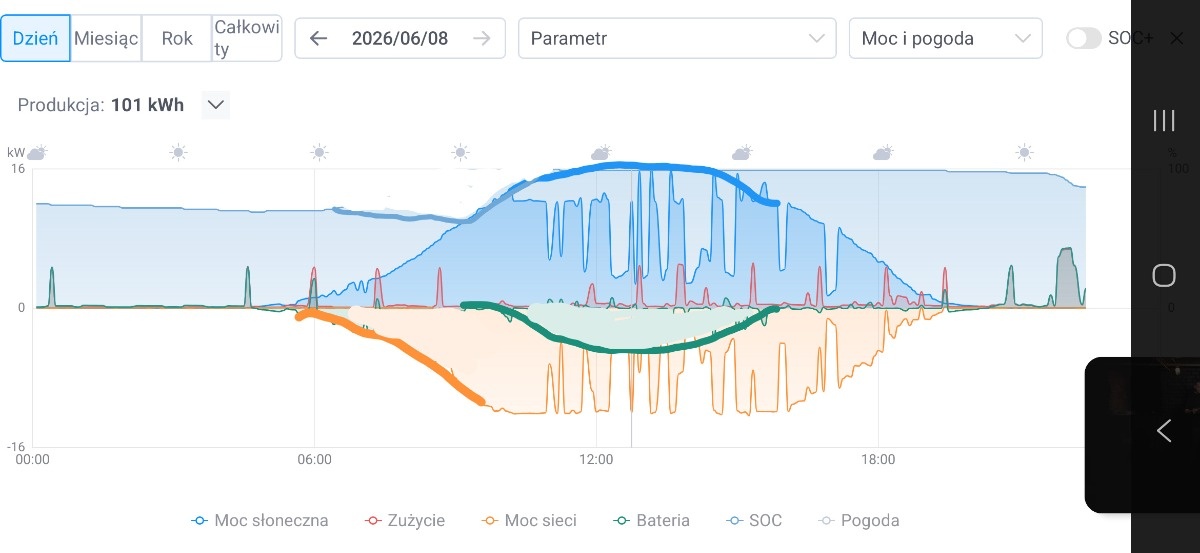

Wykresy z aplikacji solarman, najładniejszy dzień z czerwca, jak widać wciąż ucina mi szczyty, z rana naładuje mi magazyn i potem i tak ograniczoną mam produkcję przez maksymalną moc eksportu do sieci.

Dlatego kupiłem trochę gratów do #homeassistant i będę chciał zrobić tak żeby wykres wyglądał bardzie jak na drugim screenie. Czyli lądowanie w południe, wtedy falownik może wziąć 15,6kW z paneli.

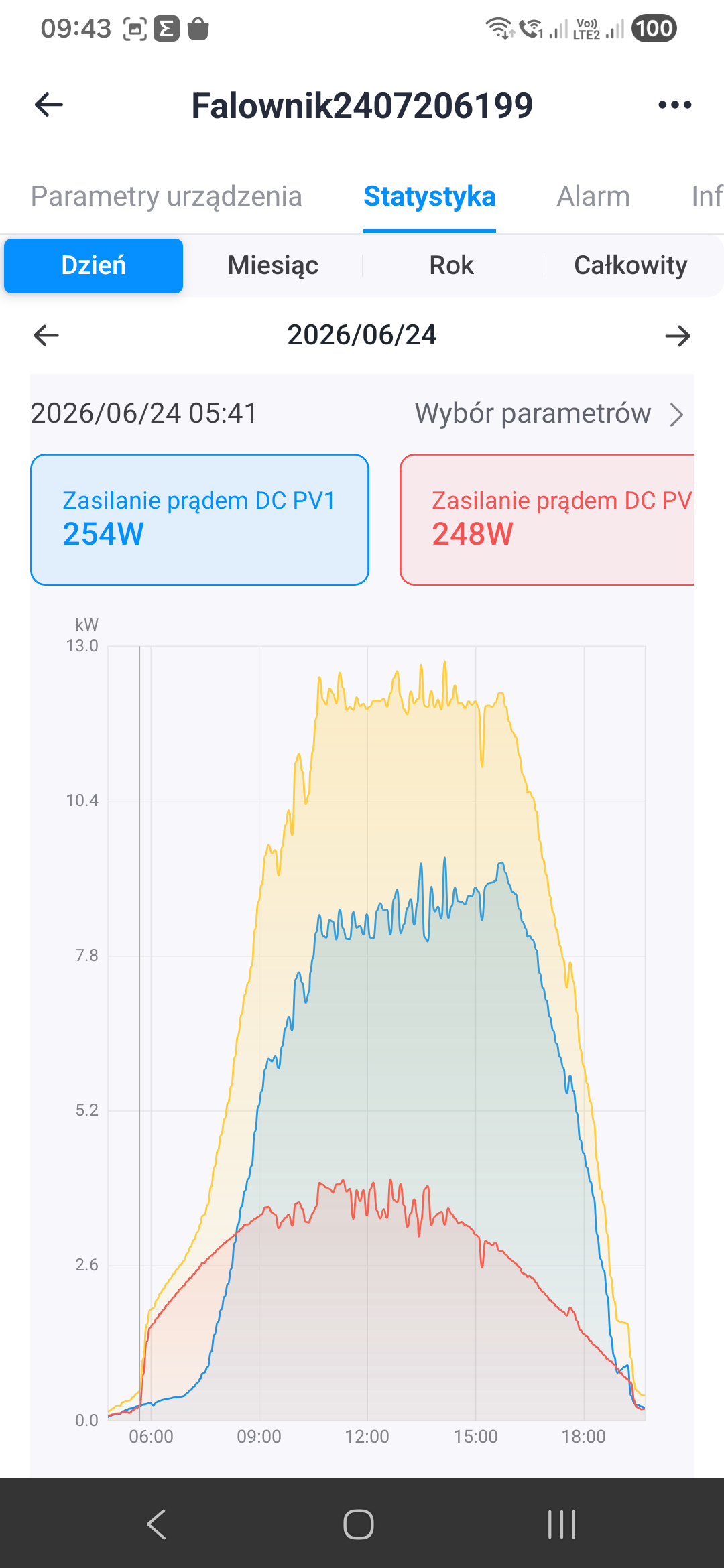

A jak już o mocach, to ostatni screen. Żółty to całkowita moc PV, niebieski to stringi na południe, czerwony to stringi na północ.

Jak widać do ok 8:20 północy stringi produkuje więcej niż Południowy który ma 2x większą moc. Realny start produkcji zaczyna się przed godziną 6. Dlatego warto robić układ wschód - zachód albo południe - północ.

Jaki jest dalszy plan?

Ogarnąć HA, ogarnąć podstawy pod magazyn, bo są w wersji leżącej a teraz stoją :upside_down_face:

Aaa, i wymienić kable łączące magazyn z falownikiem.

Bo dałem 50mm², przy maksymalnym prądzie jaki może dać falownik czyli 240A to jest poniżej 5A na mm², ale już przy długotrwałym 150A są na tyle gorące że da się je utrzymać przez kilka sekund.

Mam już ucięte i przygotowane 95mm², ale nie mam praski do takich przekrojów, musi trochę poczekać. Przy wymianie od razu założę ferryty na kable, bo zapomniałem :zany_face:

No to będziemy sobie borować.
#diy

PS. Widać, że importer to poważny business man jak ma maila na @hotmail.com

#cobarcolrobi

Projekt Cthulhu wpis 7

Trochę czasu minęło, Cthulhu zdążył nieco wyschnąć. Podjąłem decyzję że nie będę go wypalał bo mi się biedak popęka, zamiast tego jak całkiem wyschnie to dostanie dobre malowanie. Zajął swoje miejsce pośród książek #lovecraft natomiast małym problemem jest że ta półka znajduje się wysoko i pod kątem jaki to wymusza na widzu - nie wygląda to najlepiej.

#diy #majsterkowanie

#konstruktorelektrykamator

W czasie jak nic nie pisałem to kupiłem frezarkę.

Z firmy w której kiedyś pracowałem jako operator #CNC

Mała, polskiej produkcji Avia FNC 25, ale już będę mógł zrobić kupę robót których nie mogłem przez jej brak.

Tanio nie było, ale mam za to DRO, dwa imadła w tym jedno regulowane w dwóch płaszczyznach, kupę frezów, tarcz i oprawek.

Myślę że warto było.

Nowa jakość konstrukcji nadchodzi.

Główny cel nabycia frezarki to jest zbudowanie silnika Stirlinga, ale to będzie wymagało jeszcze zbudowania pieca hutniczego do odlewania aluminium, bo będę chciał zrobić kompletny odlew bloku silnika.

Wyfrezować co potrzeba, gniazda pod panewki/łożyska.

I tu jest efekt żółtej kaczuszki.

Bo do tej pory myślałem żeby robić panewki i 3 podpory wału.

Pisząc to stwierdziłem że przecież mogę zrobić łożyska igiełkowe i tylko dwie podpory. Łatwiej, mniej roboty, łatwiejsze smarowanie, mniejsza wrażliwość na pracę na sucho przy starcie silnika, same plusy.

https://youtube.com/v/MG6EZQ2jABo

Wiedziałem że frezarka jest ciężka, 1,2t a suwnica była liczona na trochę mniejsze obciążenie. To dołożyłem do belki profil 80x80x4, co zwiększyło jego wysokość, moment bezwładności i co za tym idzie wytrzymałość na zginanie.

No i dała radę przetransportować frezarkę z wjazdu do miejsca docelowego.

#hobby #diy #obrobkametali #warsztat

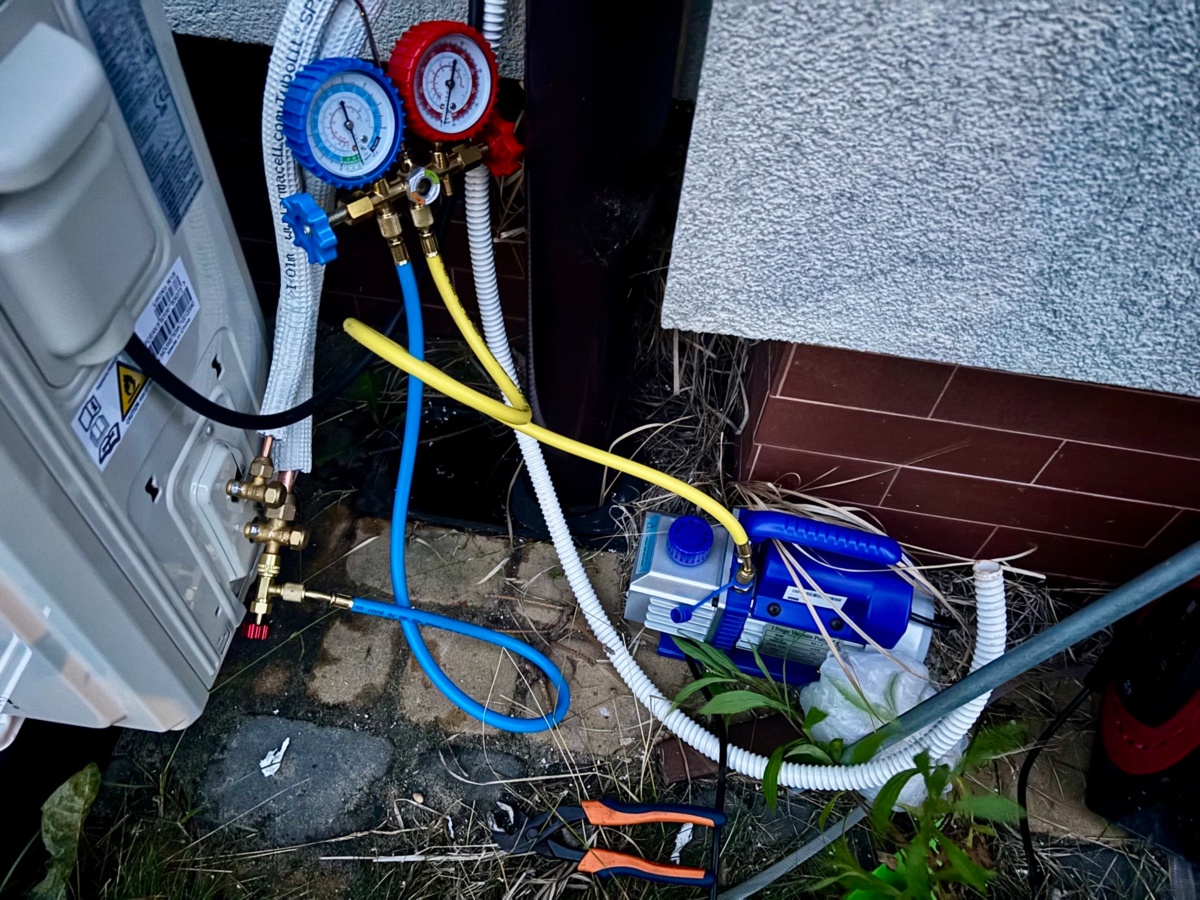

Klima uruchomiona i chłodzi. Wczoraj wieczorem zrobiłem próżnię i zostawiłem na dobę żeby sprawdzić czy jest szczelnie, było ok.

Dziś połączyłem kable elektryczne, puściłem czynnik i uruchomiłem sprzęt, miałem drobny wyciek czynnika przez kiepskiej jakości trójnik gazowy, na szczęście nic wielkiego.

Połączenia miedziane potraktowałem pianą do wykrywania nieszczelności, też jest w porządku.

Z klimy wylatuje zimne powietrze o temperaturze 4 stopni więc jest spoko, apka połączyła się łatwo i bez problemów.

Koszty:
Klimatyzator Rotenso Ukura 5.3kW - 2600zl
Podstawa gumowa - 109zl
Rury miedziane 6m 270zl
Kable 5x1.5mm2 i 3x2.5mm2 - 200zl
Rura skroplin - 25zl
Korytka - 150zl
Kielicharka - 94zl
Otwornica - 150zl

Suma: 3598zl (można doliczyć pompę próżniową z Ali za 240zl, ja akurat miałem)

Koszt u instalatora 5100-5700zl czyli zaoszczędzone ponad 2100zl minus utracona gwarancja - zdecydowanie warto.

#diy #dildomajsterkuje #hvac #majsterkowanie

Dzis krótki wpis o #fotowoltaika #dildomajsterkuje

Ostatnio na falowniku obsługującym starsze panele (grunt) zauważyłem dziwną anomalię, do tego zaczął się pojawiać błąd 08 (high bus voltage).

Myślałem że falownik wyzionął ducha, ale po restarcie chwilę działał bez błędów zanim podłączyłem panele, po podpięciu bezpieczników wywalało błąd.

W pierwszej kolejności sprawdziłem wkładki topikowe, okazało się że jedna była dziwnie uszkodzona, wymieniłem wszystkie po czym falownik przestał pokazywać w nocy napięcie 135V i wywalać błąd 08 ale nadal nie było produkcji w dzień.

Poszedłem do rozdzielnicy przy konstrukcji, odpiąłem panele, sprawdziłem napięcie: jest 388V czyli w normie, po podpięciu do puszki przed bezpiecznikami napięcie 0V.

Prawdopodobnie wtyki MC4 wychodzące z puszki padły/przepaliły się - później jadę do castoramy kupić nowe wtyki i tymczasowo podepnę z pominięciem puszki.

Ogólnie tego 5 lipca była solidna burza, być może gdzieś blisko walnął piorun, na szczęście konstrukcja uziemiona a puszka miała ochronnik przepięciowy (aczkolwiek one mają zielone kontrolki).

#elektryka #diy #majsterkowanie

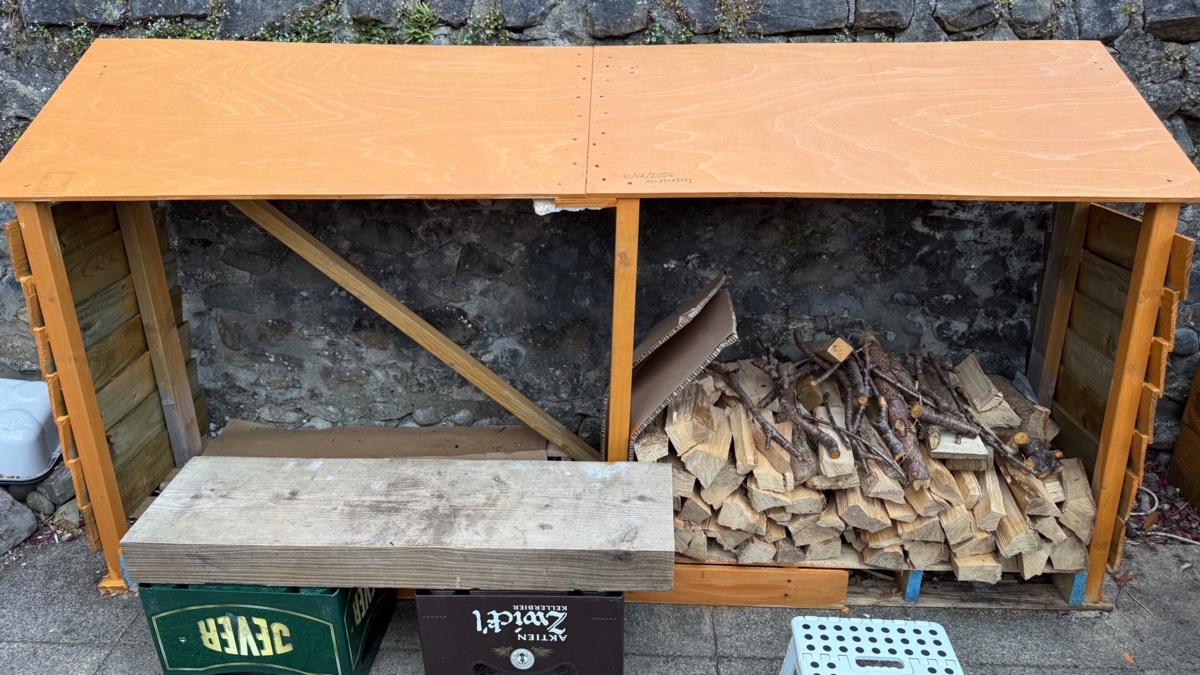

Taki stojaczek na drewno do kominka sobie zmajstrowałem z 2 palet (wysępiłem za darmo) i materiałów za równowartość 150PLN.
Może i jest krzywo ale za to napracowałem się jak głupi.
No i chłopaki mają “bazę”
#diy

Zajawka nowego wpisu: pracuję w międzyczasie nad czymś dziwnym. Będzie cosik w temacie #upcycling 😉

#majsterkowanie #diy
