#leduszubiego

Seria tutoriali z użytkowania taśm LEDowych

Part 2. Kabelki ale się obłowimy

Często jest tak, że bierzesz taśmę LED, podpinasz zasilanie na końcu i się denerwujesz, że z jednej strony świeci za⁎⁎⁎⁎ście a na drugim końcu to ledwo co świeci. Najgorzej jak chcesz robić okrągłą lampę podwieszana pod sufit to wtedy widać gdzie się zaczyna jasne a gdzie ciemne.

Rozwiązania:

1. Korzystać z fragmentów po 5 metrów maksymalnie - wtedy zazwyczaj starcza prądu aby wszystkie diody zaświeciły, ale i tak potrafi być widoczna różnica w jasności jak kupisz gorszą taśmę.


2. Jak masz dłuższy fragment to lepiej aby podpiąć zasilanie z obu końców. Kabelki nie kosztują fortuny (w ogóle w Internetach są kalkulatory jakiej grubości kabla potrzebujesz np: https://lumier.pl/kalkulator/ ) A masz pewność, że oba końce będą tak samo jasne.


3. W wypadku jak masz mega długie odcinki to po prostu wlutuj się co ileś metrów i wtedy wszystko będzie równo świecić.


4. 4. Jak masz w sobie gen Sknerusa McKwacza a chcesz równą jasność po całej taśmie to możesz Zrobić plus na początku taśmy i minus na końcu. Wtedy nie będzie za jasno ale przynajmniej będzie świecić jednolicie.

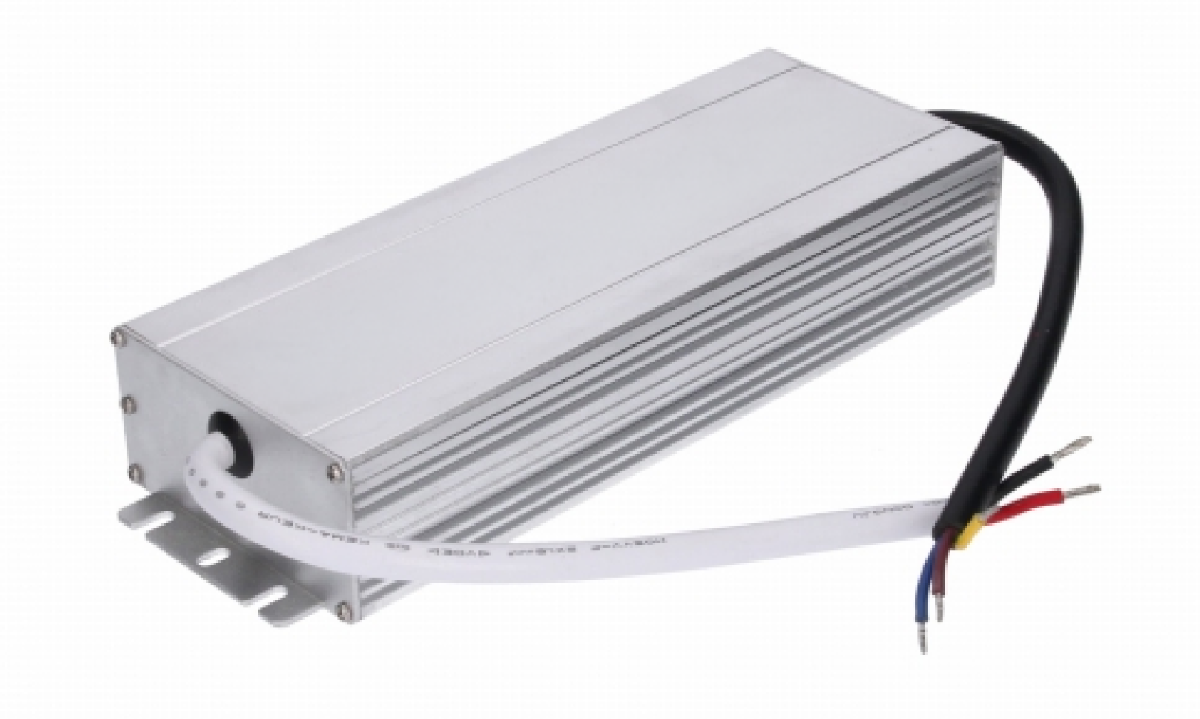

PRZESTAŃ BUCZEĆ - Zasilacze
Masz taśmę 12V to bierzesz zasilacz 12V. Masz taśmę 24V to bierzesz zasilacz 24V. Masz taśmę
230V to wypierdol ją do kosza.

Tak serio to taśmy 230V mnie przerażają. Taśma nie jest jakimś turbo wytrzymałym materiałem. Co kilka cm masz odsłonięte blaszki miedziane do cięcia i lutowania. Teraz wyobraźmy sobie, że masz niezabezpieczone 230V na końcu taśmy i zalał cię sąsiad, albo nie zamknąłeś okna w ulewę, i teraz te 230 sobie płyną po ścianie. Ale jak chcesz to bierz, twoja sprawa.

Z nieprzyjemnych rzeczy to zasilacze potrafią... buczeć albo piszczeć. I nikt nie wie czemu, kondensatory są dobre ale czasami potrafią piszczeć. I jeżeli to słyszysz to lepiej wymień bo doprowadzi cię do szału. Mimo, że działa dobrze. W sklepie nie będą chcieli uznać ci gwarancji ale znają temat dobrze. Po prostu taki dziwny defekt który jest ale go nie ma. Tak jak ci piszczy w uszach gdy pojedziesz do Japonii. Jest problem ale nie ma.

**-What does scouter say about his power level?
-It's over 9000!**
Jak dobrać zasilacz aby starczyło mocy? Dolicz tak z 20-25% zapasu. Pomaga jak ci skacze prąd w budynku to nie będziesz miał problemu, że ci gaśnie światło bo sąsiad włączył sokowirówkę.

Jak inni ostrzegali w poprzednim wpisie, jak dasz za duży zasilacz to będzie moment "bezwładności" od kiedy włączyć światło a kiedy światło faktycznie się zaświeci.

Jeżeli to jakaś hala produkcyjna gdzie trzeba dużo światłą i świeci się przez cały dzień to wtedy bym dawał jakieś 50% zapasu. Wolniej się zużyje.

NIC NIE MOŻE WIECZNIE TRWAĆ

Pamiętaj, że zasilacz trzeba ukryć (chyba, że lubisz jak ci żona truje d⁎⁎ę co pół roku, że nie skończyłeś remontu). I pamiętaj, że potem go musisz wyjąć bo się zepsuje. Więc warto abyś pamiętał gdzie siedzi i nie musiał skuwać całego pokoju bo zapomniałeś gdzie go wsadziłeś.

Ogólnie to zasilacze wytrzymują gdzieś od 3 do 10 lat. Powyżej tego to już cud. A i zasilacz jak każde urządzenie, lubi się nagrzewać. Fajnie jak weźmiesz taki co ma radiatory (falowane blaszki po bokach), ale najlepiej jakby był przymocowany do powierzchni typu ściana i wtedy rozprowadza ciepło po całej ścianie. Czasami w specyfikacji produktu masz opisane, że będzie działać 3 lata w temp 85 stopni i 5 lat w temp 65 stopni. Więc to robi różnicę.

Jak masz lampę wiszącą z profili alu to potrafią być opcjonalne profile z komorą gdzie możesz ukryć zasilacz. Wtedy to też fajnie odprowadza ciepło.

Miało być w piątek ale zapomniało mi się xD. W następnej części napiszę coś o różnicach między SMD i COB, taśmach hermetycznych i jak bardzo są wodoodporne i wreszcie coś o moich ulubionych profilach i osłonkach.

#diy #oswietlenie #oswietlenieled #led
#LEDuSzubiego

Seria tutoriali z użytkowania taśm LEDowych

Part 1. Czytanie numerków i nudna fizyka

Taśma 12V a 24V

Stoisz w sklepie i masz dwie taśmy. Na jednej etykieta mówi 12V, na drugiej 24V. Co wybrać? Ogółem lepsze są 24V. Ale co to znaczy lepsze?

W skrócie i łopatologicznie: prąd dalej dochodzi.

Przyjmijmy, że musisz oświetlić długi korytarz. Bierzesz przykładowo 10 metrów taśmy i wpinasz do odpowiedniego zasilacza.
Taśma 12V będzie jasno świecić na początku ale na końcu będzie całkowicie ciemna.
Taśma 24V będzie jasno świecić na początku, na końcu też będzie świecić ale troszkę ciemniej niż początku bo straty na prądzie są mniejsze więc dalej zajdzie i oświeci.

I to nie jest wina zasilacza. Nawet jak masz taśmę 100W i jest ciemna od połowy to zasilacz 200W ci nie pomoże. Musisz dzielić segmenty albo wpinać się po drodze (w następnej części opiszę).

No i ważne: Jak taśma ma 12V to zasilacz też musi być 12V. Taśma 24V to też zasilacz 24V. Nie ma zmiłuj. Jak podepniesz taśmę 12V pod 24V z zasilacza to błyśnie jasno na 2 sekundy i się spali. Taśma 24V w ogóle nie będzie świecić pod 12V.

3000K, 4000K, 6000K

Jeżeli patrzyłeś/łaś na taśmy świecące na biało to pewnie widziałeś/łaś te śmieszne numerki, które nie mają żadnego sensu. Do tego czasami jakoś łączą się z lumenami.

Te K to Kelwiny czyli kolor światła. Totalnie z d⁎⁎y ale tłumaczę.
Streszczenie historii: Dawniej jak były żarówki żarnikowe to im bardziej rozgrzany był żarnik to tym bielszym światłem świeciło. 2700K ledwo świeciło i dawało taki pomarańczowo-żółtawy kolor, 3000K to takie żółtawe światło, 4000K to takie najbliższe czystej bieli, a 6000K to biel wpadająca w niebieskość. Tak się utarło i zostało.

5W, 8W, 12W, co to są te Waty?
To znaczy, że na każdy metr taśma zużywa tyle watów prądu.
Ważne jest to, że więcej W nie oznacza więcej światła.

To oznacza ile prądu potrzebujesz. Taśma 10W mająca 5 metrów wymaga zasilania przynajmniej 50W (chociaż trzeba dopisać 20%-30% do zasilacza jako margines błędu)

120 lm/W i 130lm/W to jakieś dziwne zadanie z fizyki?
lm/W to lumeny na wat czyli ile światła taśma wytwarza z każdego wata energii. W praktyce jeżeli liczymy jasność danej taśmy to liczymy
Długość taśmy X ilość watów X ilość lumenów z wata. Czyli taśma o parametrach:

95lm/W i 10W będzie dawać 950 lumenów (na metr)
140lm/W i 7W będzie dawać 980 lumenów (na metr)
Czyli druga taśma daje więcej światła mimo mniejszego zużycia prądu.

120LED i 320 LED
Czyli ile diod przypada na metr taśmy. Zazwyczaj im więcej tym lepiej. Wolę aby każda pojedyncza dioda świeciła ciemniej ale było ich więcej to wtedy łatwiej uzyskać ładną linię światła bez pojedynczych oślepiających punkcików. Ale wtedy jest drożej.
Jak popatrzysz na taśmę to te żółte kropki to są diody. Na zdjęciu widać różnice między taśmami.

Z ciekawostek to jak zdrapiesz to żółte to dioda będzie świecić na niebiesko.

CRI >80 i >90
CRI to zdolność oddawania rzeczywistych kolorów. Chodzi o to, że trzymasz na dworze czerwone jabłko i wchodzisz do pokoju i teraz jabłko pod sztucznym światłem wygląda na fioletowe. Moim zdaniem istotne jak dobierasz ledy np. do kuchni albo tam gdzie żona będzie nakładać makijaż. Ogółem przy CRI skupiaj się jak celujesz w białe światło. Jak chcesz jakieś cieplejsze oświetlenie typu 2700K to wiadomo, że CRI mocno się rozjedzie. Tak samo przy RGB (bez diody W-white) też nie skupiaj się na CRI jeżeli chcesz aby świeciło się na fajne kolorki a nie na czystą biel.

Cięcie co 5 cm
Zazwyczaj taśmy można ciąć. Co kilka diod są widoczne blaszki miedziane i to są miejsca gdzie możesz przeciąć taśmę i przylutować zasilanie w tym miejscu. Przydatna informacja jak chcesz aby taśma kończyła się na rogu ściany. Jak trafisz jakąś 10cm (ekstremalny przypadek) to może nie pasować do długości ściany.

Na razie tyle, jutro wytłumaczę jak zrobić aby całe 25 metrów taśmy świeciło jednakowo. Coś o zasilaczach. Czym się różni COB od SMD.

#diy #oswietlenie #oswietlenieled #led

Dobra, tworzę tag, można czarnolistować: #LEDuSzubiego
