Aqara Roller shade i inne silniki do rolet wewnętrznych kosztują 250+ (na jedną roletę). Ale po co kupować skoro można zrobić swoje :smiley:

Wemos D1 mini ESP32 - ~22 zł

Servo 28BYJ-48 + ULN2003 - 2x 12 zł

Zasilacz 5V DC - ~20 zł

Filament - 5 zł?

Garść kabelków - 30 zł

trochę projektowania w f3d - "za darmo"

trochę kombinowania w esp-home - "za darmo"

6 roboczogodzin - miliony monet 😉

===

Efekt: sterownik dwóch rolet - ~100 zł

Na filmiku na razie jedna roleta w fazie testów (druga się nie zmieściła na drzwiach), z ostatecznym montażem czekam jeszcze na przesyłkę z kablem UTP aby ładnie to okablować na oknie

Jedyna "wada" to dość wolne serwo - pełne otwarcie/zamknięcie trwa prawie 2 minuty, ale że głównie używam dzień/noc to przesunięcie o 1500 kroków trwa zaledwie 3 sekundy.

https://youtu.be/dHssdTblAtk

Komentarze (6)

Twórca0

@Diablo szanuje, sam miałem coś takiego realizować w 2021-2022 ale zamówione silniczki nie doszły, a potem straciłem do tego zapał¯\\_(ツ)_/¯

Sum4

@Diablo proszę o rozwiązanie do zasłon

Specjalista0

@DOgi Zależy jakich zasłon

Osobistość2

SERWO TOWER PRO SG90 9G 180° 1.8KG Arduino 8,90 zł
Brutto

Osobistość0

@Diablo Na starym mieszkaniu miałem sterownik czasowy Kit do samodzielnego montażu firmy Jabel i silniczek krokowy. Podłączony ze zmierzchówką tej samej firmy. było to z 10 lub więcej lat temu. Tanio wtedy to wyszło. teraz patrzę na ceny a zwłaszcza na wykonanie niektórych firm to nie wiem czy bym kupił.
Takie właśnie modelarskie lub z odzysku warto zaobserwować i podumać nad tematem lub luknąć na elektrodę.
Ja osobiście szukam płytkę co można z PC zaprogramować i sterować silnikiem krokowym z PC na zasadzie wiersza poleceń lub innym programowaniem 3 obroty w prawo 8 wstecz i tak dalej tak jak pracują drukarki 3d

Specjalista2

@FulTun Dobrze wiedzieć na przyszłość.

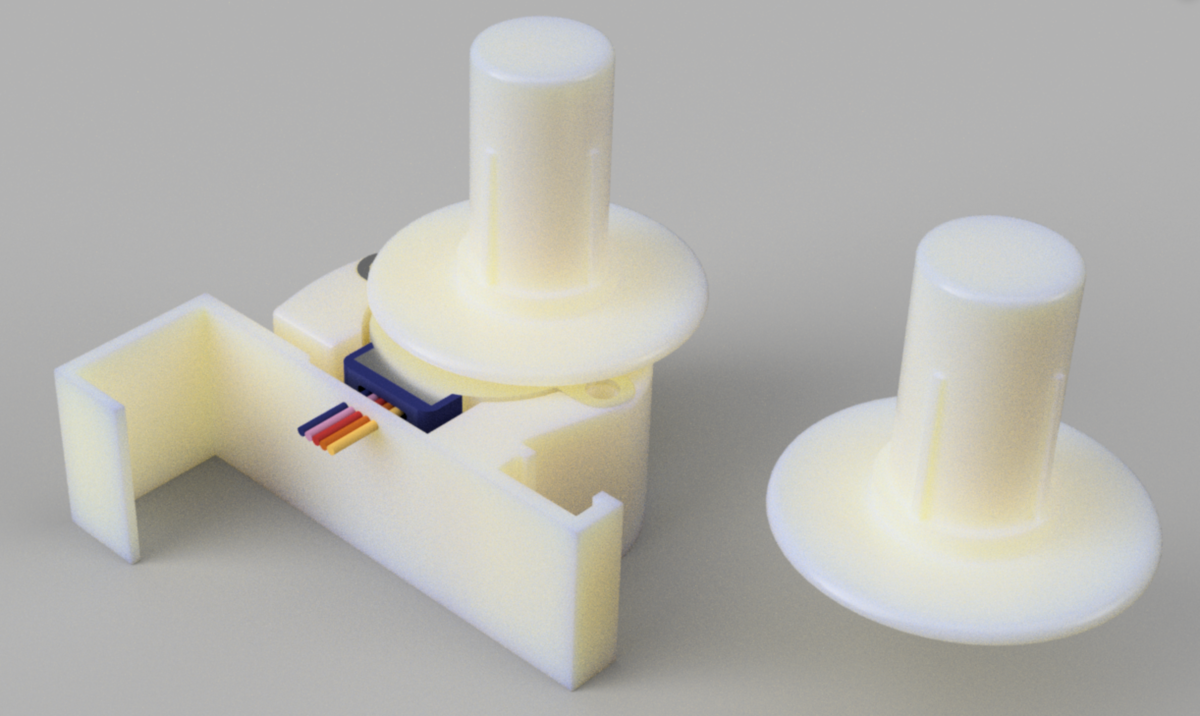

Zaletą 28BYJ-48 jest bardzo kompaktowy rozmiar. Kusi mnie nawet aby zaprojektować uchwyt rolety na drugą stronę bo oryginalny wygląda gorzej niż ten mój wydrukowany (draft) z zamontowanym silniczkiem.
