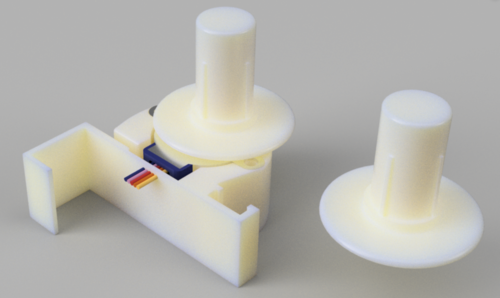

Aqara Roller shade i inne silniki do rolet wewnętrznych kosztują 250+ (na jedną roletę). Ale po co kupować skoro można zrobić swoje :smiley:

Wemos D1 mini ESP32 - ~22 zł

Servo 28BYJ-48 + ULN2003 - 2x 12 zł

Zasilacz 5V DC - ~20 zł

Filament - 5 zł?

Garść kabelków - 30 zł

trochę projektowania w f3d - "za darmo"

trochę kombinowania w esp-home - "za darmo"

6 roboczogodzin - miliony monet 😉

===

Efekt: sterownik dwóch rolet - ~100 zł

Na filmiku na razie jedna roleta w fazie testów (druga się nie zmieściła na drzwiach), z ostatecznym montażem czekam jeszcze na przesyłkę z kablem UTP aby ładnie to okablować na oknie

Jedyna "wada" to dość wolne serwo - pełne otwarcie/zamknięcie trwa prawie 2 minuty, ale że głównie używam dzień/noc to przesunięcie o 1500 kroków trwa zaledwie 3 sekundy.

https://youtu.be/dHssdTblAtk

#elektronika #esp32 #druk3d #chwalesie #smarthome #homeassistant

Trochę #chwalesie z #diy

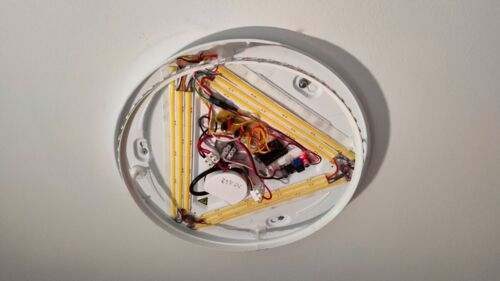

W ramach urządzania gabinetu zachciało mi się porządnej "mądrej" lampy. Dotychczas miałem zwykłe żarówki IKEA z regulacją temperatury i w sumie działały poprawnie, ale chciałem coś lepszego - porządne CRI, szeroki zakres temperatury i światło ambientowe. Z lamp które mi się podobały i wszystkie funkcje są w zasadzie 2 - Yeelight i Philips Hue, z czego pierwsze są problematyczne z połączeniem lokalnym, a drugie w cholerę drogie. Tak więc postanowiłem zrobić swoją lampę.

Plan był prosty:

Dawca obudowy - prosta lampa led z wyprzedaży w markecie (Philips)

Taśma LED - COB 24V CCT 840 chips 24V 20W 90lm/W - CRI >90% 2700-6500K (chociaż co do temperatur nie jestem pewien bo zdecydowanie dominuje barwa zimna) 120cm (przycięte w 6 odcinków)

Taśma LED - SK6812 RGBW - 144/m

ESP32

2xStep down (24V->12V i 24->5V)

Zasilacz 24V 35W dopuszkowy

2 mosfety, kilka rezystorów, kawałek płytki stykowej, garść kabelków, 3 kołki z wkrętami, troszkę filamentu na uchwyt zasilacza i "ring"

Pierwszą zmianą w oryginalnym projekcie było danie więcej taśmy CCT. Planowałem 120cm, ale że było jeszcze miejsce i nie miałem pomysłu co zrobić z pozostałą taśmą to ostatecznie dałem 3 rzędy i wyszło tego 195cm.

I to się na mnie zemściło, bo... taśma bierze do 20W/m, a zasilacz ma 35W. Dopóki działała tylko jedna taśma było ok, ale uruchomienie 2 jednocześnie powodowało resetowało ESP (obstawiam spadek napięcia).

Z tego powodu zamieniłem taśmę RGBW na zwykłą RGB WS2812B 96led/m- łatwiejsze sterowanie, mniej ledów, mniejszy pobór prądu i jeden step-down mniej. To wraz z ograniczeniem w komponencie Output ESPHome do 90% pomogło a światła i tak jest aż za nadto. Dodatkowo uprościłem zarządzanie "ringiem" (sterowanie RGBW w HA jest upośledzone).

Ostatecznie wczoraj poskładałem wszystko do kupy, zamontowałem na suficie, przekonfigurowałem włączniki/automatyzacje i dodałem automatyzacje używające podzielonego na segmenty RGB do wskazywania temperatury, wilgotności i jakości powietrza czy innych wartych mojej uwagi rzeczy.

I jeszcze godzinę temu byłem mega zadowolony z siebie planując co jeszcze mogę sygnalizować sobie kolorami/animacjami. Byłem, bo jakiś czas temu moją uwagę przykuło jakieś piszczenie/buczenie. Osłuchałem połowę gabinetu, zanim zlokalizowałem źródło - działający na granicy wydajności zasilacz zaczął się przegrzewać i piszczeć... Tak więc czeka mnie jeszcze wymiana zasilacza (tym razem zamówiony z zapasem 60W) i związane z tym "przemeblowanie" ułożenia elementów w lampie aby wszystko się zmieściło..

Ale i tak jestem z siebie zadowolony. Udało mi się zbudować HUE za połowę ceny, zacząłem przygodę z elektroniką i ESP/ESPHome, sporo nauczyłem, zbudowałem całość sam tak jak chciałem i tak że efekt końcowy wygląda profesjonalnie (no, nie licząc bebechów i makaronu wewnątrz).

Wnioski:

* nie jeździć po bandzie i dawać zasilacz z zapasem mocy
* używać lepszego kleju/śróbek. hot-glue jak jest za ciepło w obudowie potrafi się rozkleić
* eksperymentować, testować, adaptować

Łączny koszt: około ~600 (uwzględniając uwalony zasilacz i niewykorzystane elementy). I tak lepiej niż Hue, a satysfakcja nieporównywalnie większa.

#diy #esp32 #smarthome #homeassistant i trochę #zalesie

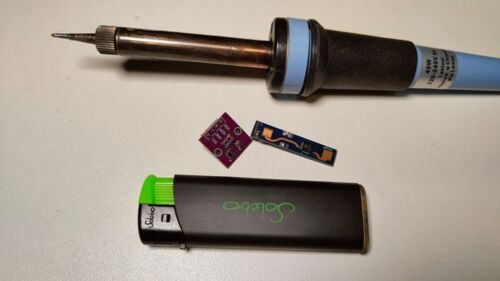

Szybkie pytanie - jaka sprawdzona _ekonomiczna_ lutownica dla początkującego majsterkowicza do lutowania pierdółek związanych z #esp32, smart-home itp drobnej elektroniki.

Chcę zacząć przygodę z esp i budową własnych prostych układów, ale lutowanie takich drobiazgów obecnie posiadaną lutownicą kolbą to jednak spore wyzwanie i szukam czegoś co sprawdzi się na początek nie rujnując mojego budżetu.

#elektronika #majsterkowanie #lutowanie

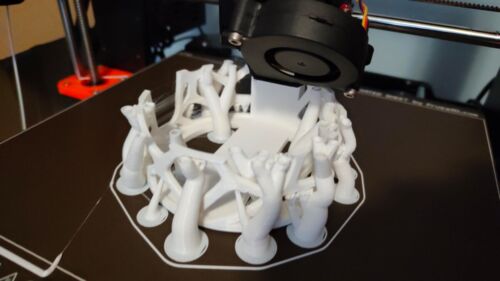

#druk3d Tree support w nowym #prusaslicer 2.6 wygląda (i działa) świetnie. Aż mi narobiło smaka na brokuły :smiley:
