DiabloSpecjalista

#diy #smarthome #zigbee #cc2531

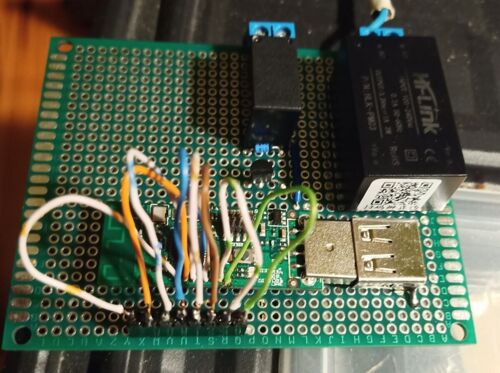

Zlutowalem tego potworka i nie wybuchło.
Ma to być automatyzacja bramy wjazdowej w Home Assistant. Za logikę odpowiada przeprogramowany układ CC2531. Komunikacja jest po zigbee. Układ CC2531 jest zasilany z gniazda USB w którym jest 3.3V. Sprawdziłem wcześniej, że przy takim zasilaniu regulator napięcia z CC2531 nie pobiera zauważalnej mocy. Ten pająk to wyprowadzenie GPIO z CC2531 na płytkę.
Zasilanie jest z sieci 230V AC a układ HI-LINK HLK-PM03 przetwarza na 3.3 V DC.
Na razie jest tylko jeden przekaźnik by na szybko przetestować samo sterowanie brama. W przyszłości chce dorzucić transoptory do odczytu krańcowych stanów bramy. Też bym chciał wywalić przekaźnik i sterowanie zrobić też poprzez transoptor.

Moc a Moment obrotowy.

W internetach często można spotkać pytania, czy w silniku spalinowym ważniejsza jest moc czy moment obrotowy? Okazuje się że samo pytanie zawiera już w sobie pewien błąd myślowy, coś w rodzaju "czy twoja żona wciąż się puszcza", obie odpowiedzi są błędne (oby).

A więc co powoduje że auto żwawo przyspiesza, da radę utrzymać prędkość przy dużym wzniesieniu, rozwinie dużą maksymalną prędkość, uciągnie ciężką naczepę?

Moc.

Przyjęło się wyrażać moc silników spalinowych w pojazdach mechanicznych jednostką "koń mechaniczny", bardziej użyteczną jednostką jest wg. mnie kilowat [kW]. Dlaczego? Bo jest jednostką układu SI.

1 koń mechaniczny [KM, PS, hp(M)] = 0,9863 konia parowego [hp, hp(I)] = 0,735 kilowata [kW]

Tak, są konie metryczne i imperialne, nie wiem skąd, co i jak. Po prostu są.

Jednak z uwagi na popularność konia mechanicznego metrycznego (tak mi się przynajmniej wydaje), pozostanę przy nim.

Okej, ale jakimi parametrami zewnętrznymi charakteryzuje się przeciętny silnik spalinowy?

Maksymalny moment obrotowy T [Nm] - czyli największa wartość momentu obrotowego jaki może być generowany przez dany silnik

Maksymalna moc P [KM] - czyli największa wartość mocy jaka może być generowana przez dany silnik

Prędkość obrotowa n [obrm/min] - ilość obrotów wału korbowego w jednostce czasu

Trzeba pamietać że silnik NIE MA MOCY, nie posiada, on co najwyżej moc generuje, w przedziale od zera do wartości maksymalnej.

W przypadku T jak i P są to wartości maksymalne.

Dla prędkości obrotowej n jest to pewien zakres prędkości z którą silnik może pracować, tzn wał korbowy się obracać.

Silnik spalinowy posiada na wyjściu wału korbowego obracający się element, tam gdzie „zapina się” skrzynię biegów. Dokładnie tak samo jak w przypadku silnika elektrycznego. Idąc dalej, tak naprawdę oba przypadki (silnik elektryczny i spalinowy) można potraktować jako czarną skrzynkę z wystawionym kręcącym się wałkiem. Wzorki moc / moment / prędkość obrotowa działają tak samo, fizyka jest ta sama. Oczywiście są pewne różnice w budowie obu, inne sterowanie, nieco inne charakterystyki pracy. Jednak nie ma się co w to zagłębiać, tematem jest moc / moment.

https://i.imgur.com/w17E2rp.jpg

Wartości aktualnie generowane są w zależności od obciążenia.

To znaczy że jeśli jedziesz po autostradzie na najwyższym biegu, z pedałem gazu wciśniętym w podłogę, z prędkością zbliżoną do maksymalnej pojazdu, wtedy najprawdopodobniej silnik generuje moc zbliżoną do maksymalnej, tej podanej przez producenta w katalogu. Natomiast (przyjmując przeciętne auto osobowe) jadąc z stałą prędkością 50km/h silnik w celu utrzymania stałej prędkości musi generować około 9 KM mocy.

dla 90 km/h jest to 20 KM

dla 120 km/h 35 KM

dla 140 km/h 50 KM

dla 160 km/h 70 KM

Jaka jest zależność pomiędzy tymi wielkościami?

Moc = prędkość obrotowa * moment obrotowy

W jednostkach podstawowych układu SI brzmi to następująco:

P = w * T

P [W] – moc wyrażona w watach

w [rad/s] – prędkość kątowa wyrażona w radianach na sekundę

T [Nm] – moment obrotowy wyrażony w Niutonometrach

Przejdźmy na jednostki znane w motoryzacji:

1 KM = 735,5 W

1 obr/min = 0,1047 rad/s

1 Nm – tutaj jest już ok.

Po podstawieniu do „naszych” jednostek tzn:

P [KM] – moc wyrażona w koniach mechanicznych

n [obr/min] – prędkość obrotowa wyrażona w obrotach na minutę

T [Nm] – moment obrotowy wyrażony w Niutonometrach

Uzyskamy:

P [KM] = ( n [obr/min] * T [Nm] ) / 7067,307

I teraz patrzymy na wykres hamowanego civica 1.8:

https://i.imgur.com/fXuwRN5.jpg

Interesują nas krzywe mocy i momentu. Zielony sobie odpuszczamy.

Czyli co to oznacza? Hamownia zmierzyła wartość momentu obrotowego na kołach (bo można też na silniku z pominięciem skrzyni biegów i innych elementów układu przeniesienia napędu) oraz prędkość obrotową silnika.

Wykres mocy (czerwony), to nic innego jak wymnożenie momentu obrotowego T przez prędkość obrotową n.

Tak?

Odczytajmy wartość zmierzonego przez hamownię wartość momentu obrotowego wygenerowanego przez silnik przy prędkości obrotowej 2350 obr/min > 150 Nm.

Następnie podstawiamy do wzoru:

P [KM] = ( n [obr/min] T [Nm] ) / 7067,307 = 2350 150 / 7067,307 = 49,9 KM.

Tak, deptając „w podłogę” silnik zacznie generować 49,9 KM, mimo że producent deklaruje w katalogu moc 140 KM. Ale jak też wykres pokazuje, ten osobnik ma już do dyspozycji około 133 KM, wieloletnie upalanie jednak dało się we znaki.

Mimo buta w podłogę auto nie jedzie, redukujemy 3 biegi w dół, obroty skaczą do 5 500 obrotów.

Czytamy wykres:

5500 obr/min > 160 Nm, ledwo 10 Nm więcej, ale obroty jak w górę, podstawiamy:

P [KM] = ( n [obr/min] T [Nm] ) / 7067,307 = 5500 160 / 7067,307 = 125 KM

Silnik generuje 125 KM - wgniata w fotel!

Tak, moment obrotowy i prędkość obrotowa to tylko składowe parametry wewnętrzne danego silnika. To co daje efekt widoczny dla użytkownika to moc, moc i tylko moc. Moglibyśmy stworzyć silnik który przy 1000 obr/min generuje 700 NM, i pojedzie dokładnie tak samo jak silnik generując 70 NM przy 10 000 obr/min. W obu przypadkach daje to końcowe 100 KM mocy. Taki WIELKI silnik od ciężarówki, pewnie z 30l pojemności vs malutki silniczek z motocykla...

Eksperymenty:

Auto ciężarowe, wyposażone w silnik o mocy 200 KM, wyrzucamy ten silnik wielkości auta osobowego, w jego miejsce wstawiamy silnik benzynowy z osobówki o pojemności 1,6 litra + turbo również o mocy 200 KM. Pojedzie tak samo? Pociągnie tak samo przyczepę? Tak! To po cholerę się robi takie wielkie i ciężkie silniki do ciężarówek, skoro można wsadzić 1.6 z osobówki?

I tutaj odkrywamy wielki marketing koncernów motoryzacyjnych. Klient głupi, klient patrzy na cyferki w karcie katalogowej, 200 KM! Biorę! WoW!

Spójrzcie jeszcze raz na czerwony wykres civica 1,8. Tam moc zbliżona do podanej producenta jest dostępna jedynie w najwyższych partiach obrotów. Silniki do ciężkiej pracy konstruuje się tak, aby te parametry podane przez producenta były dostępne przez większość czasu pracy maszyny. Zazwyczaj są to jednostki, o dużej masie, pojemności, dużej bezwładności. Wspomniana ciężarówka o mocy 200 KM może z tej mocy bezkarnie korzystać na co dzień, setki tysięcy kilometrów nie robią na tej jednostce wrażenia. A teraz wymuś aby biedaczek 1.6 z osobówki produkował taką moc w sposób ciągły, ile ujedzie zanim korba wyjdzie bokiem? 10 000 km? Chyba nie więcej… Producenci nie oszukują, ta moc jest dostępna, ale silnik konstrukcyjnie nie jest przystosowany aby z tej mocy zbyt często korzystać. Dlatego też najważniejsze w silnikach aut osobowych są parametry dostępne w hmmm, nazwę to „użytecznym” zakresie obrotów. Moim skromnym zdaniem dla obecnych niewielkich silników benzynowych jest to zakres w okolicy 2000 – 3500 obr/min.

#mechanikasamochodowa #fizyka #gruparatowaniapoziomu #nauka

Zbyt długo pracowałem w jednej robocie. Jak w pastach w typowym Januszexie. No i odezwał się kumpel że szukają kogoś na support dla szwajcarskiego klienta do korpo. Mój angielski jeśli chodzi o czytanie i słuchanie oceniam szczerze na dosyć dobry, ale "mówiony" trochę zardzewiał bo się nie używało na codzień. Kij tam. Wysyłałem CV. Podczas rekrutacji nie bałem się sprawdzania mojej wiedzy technicznej itd. tylko tej rozmowy po angielsku. A gdy przyszedł drugi etap rekrutacji i rozmowa z osobami technicznymi po angielsku to totalnie się rozblokowałem. Luźna gadka o niczym i o wszystkim. Serio pierwszy raz w życiu na luzie gadałem sobie po angielsku z kimś. No i po rozmowie pomyślałem tylko "Spoko się gadało. Nie zrobiłem z siebie idioty. Nawet jak nie dostanę tej roboty to chyba najgorzej nie wypadłem". No i tydzień później dostałem info że klient ze Szwajcarii zaakceptował moją kandydaturę. Także do końca czerwca jestem na wypowiedzeniu, a od lipca nowe wyzwania. Po co to piszę? A no po to że trzeba ryzykować i w siebie wierzyć. Ja nie wierzyłem przez mój angielski, a jednak gdy zadzwonili z HR z info jak zostałem oceniony to mój angielski określili jako "bardzo dobry" (sam bym wcześniej ocenił jako słabo komunikatywny). Także ryzykujecie, a ja żałuję że nie ryzykowałem wcześniej.

#pracbaza #korposwiat #chwalesie

Rosyjskie oświadczenie: okręt "Ivan Khurs" został zaatakowany przez 3 drony morskie. Wszystkie trzy drony zostały zniszczone, a okręt nie uszkodzony.

No wiec powtórzmy sobie zasadę: kiedy rosjanie kłamią? Kiedy tylko otwierają usta.

https://www.youtube.com/watch?v=VZETa0ZJc4I

#wideozwojny #ukraina #rosja #wojna

Lubicie Raspberry Pi? Ja przestałem, nie dość że ceny szalone, dostępność trudna to jak się popsuje to kaplica, nie ma możliwości naprawy...układu PMIC nie da się nigdzie kupić.

Płytka przeznaczona dla dłubaczy i nie trudno o jakiś błąd, który może spowodować uszkodzenie w zasilaniu - pyk 800 zł do kosza...

https://youtu.be/GRx4eaKBHwY

#majsterkowanie #diy #linux #raspberrypi

Śpij słodko aniołku.

Później może opiszę proces wymiany bo trwało to 3,5 godziny :neutral_face: Za 150 piorunów na pewno to zrobię i wrzucę kilka zdjęć.

#rip

Nosz kurna, pierwsza wiosenna wycieczka i musiałem złapać gumę xd

Kwiecień 2023, Bachmut. Dwa dni z życia 92 brygady, broniącej drogi życia,

https://take-me-to.space/E6J6FRs.mp4

#ukraina #wojna #rosja #wideozwojny

Aqara Roller shade i inne silniki do rolet wewnętrznych kosztują 250+ (na jedną roletę). Ale po co kupować skoro można zrobić swoje :smiley:

Wemos D1 mini ESP32 - ~22 zł

Servo 28BYJ-48 + ULN2003 - 2x 12 zł

Zasilacz 5V DC - ~20 zł

Filament - 5 zł?

Garść kabelków - 30 zł

trochę projektowania w f3d - "za darmo"

trochę kombinowania w esp-home - "za darmo"

6 roboczogodzin - miliony monet 😉

===

Efekt: sterownik dwóch rolet - ~100 zł

Na filmiku na razie jedna roleta w fazie testów (druga się nie zmieściła na drzwiach), z ostatecznym montażem czekam jeszcze na przesyłkę z kablem UTP aby ładnie to okablować na oknie

Jedyna "wada" to dość wolne serwo - pełne otwarcie/zamknięcie trwa prawie 2 minuty, ale że głównie używam dzień/noc to przesunięcie o 1500 kroków trwa zaledwie 3 sekundy.

https://youtu.be/dHssdTblAtk

#elektronika #esp32 #druk3d #chwalesie #smarthome #homeassistant

Sankcje nie działają.

Euro kosztuje już ponad 87,5 rubla. Po raz pierwszy od kwietnia 2022, gdy bank centralny rassyi wywalił grube piniondze na obronę kursu rubla.

Bank Centralny poinformował o zagrożeniu upadłością czterech rosyjskich banków

Szereg banków nie spłaciło pożyczek udzielonych im przez Bank Centralny na 200 mld rubli (ok. 24 mld euro) i prawie zbankrutowało w 2022 r., poinformował regulator w swoim rocznym raporcie.

#rosja #ukraina #wojna

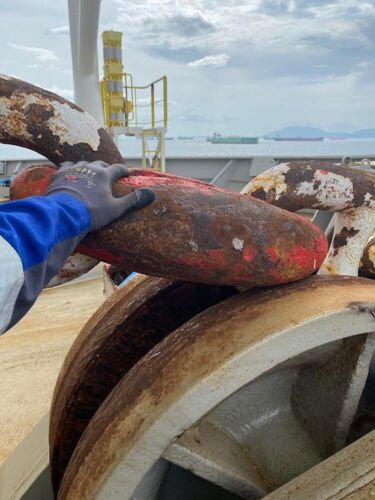

Kojarzycie te filmiki z failami przy rzucaniu kotwic? Jak nie to polecam obejrzec 😉

A tak to wyglada u nas. Bez dramy, jedynie duzo halasu i rdzy z lancucha.

Wtajemniczone oko dostrzeze odrazu, ze byly 3 szakle na pokladzie (czyli wydane 3x 27,5m lancucha).

https://streamable.com/w34zk2

#barteknamorzu #marynarz #pracbaza #statki #ciekawostki

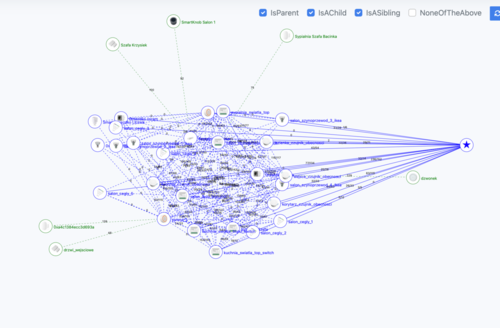

Trochę mi się ta sieć zigbee rozrosła :3 #smarthome #homeassistant #zigbee

#hobby #pasje #podroze #lifestyle #relaks

Nastał piąteczek wiec czas na relaks i ładowanie baterii. Ten materiał jest jak dobra medytacja która pozwala się wyciszyć i koi zszargane tygodniem nerwy. Polecam :hugging_face:

"Za dwadzieścia lat bar­dziej będziesz żałował te­go, cze­go nie zro­biłeś, niż te­go, co zro­biłeś. Więc od­wiąż li­ny, opuść bezpieczną przys­tań. Złap w żag­le po­myślne wiat­ry. Podróżuj, śnij, od­kry­waj."

https://youtu.be/NQZpAQzzpDs

Już jakiś czas temu to zrobiłem, ale uznałem, że się podzielę. Mam akwarium, które obecnie posiada 4 paski led (2 białe, 1 plant i 1 neopixel rgb). Neopixel jest podpięty pod #esp32 , a pozostałe paski pod przekaźniki sterowane z esp32. Esp32 posiadam w wersji z OLED, ale na ekranie wyświetlam tylko aktualną temperaturę bo dodatkowo mam też termometr w akwarium po 1wire. Daje mi to możliwość wygodnego sterowania. Ale co najważniejsze mam zrobioną automatykę w #homeassistant która oświeca mi światła o wschodzie słońca, wyłącza białe światło o zachodzie(zostawiając plant i neopixel) i całkowicie gasi o 22 w nocy.

Jaka to wygoda, że nie trzeba ręcznie sterować

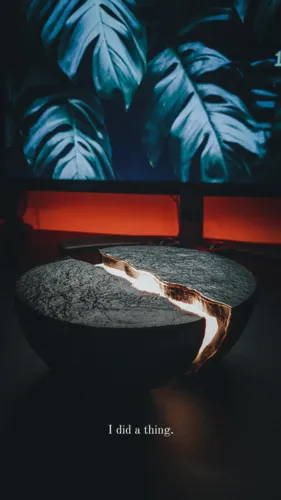

Po co płacić za dizajnerską lampkę na biurko jak można zapłacić dużo więcej za sprzęt, czas i materiały i zrobić ją sobie samemu?

Może i wyszła drogo, ale przynajmniej jest średniej jakości.

#druk3d #diy #tworczoscwlasna

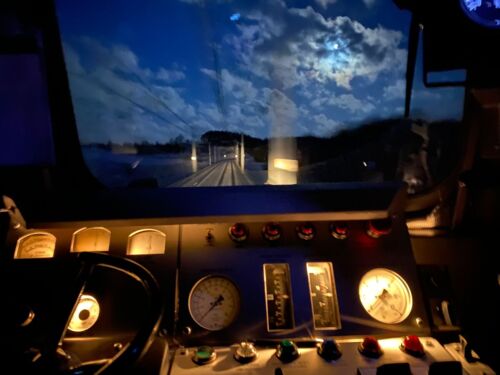

Śpijcie dalej.

Ja wiozę Wam wyngiel żebyście mieli ciepło w d⁎⁎e

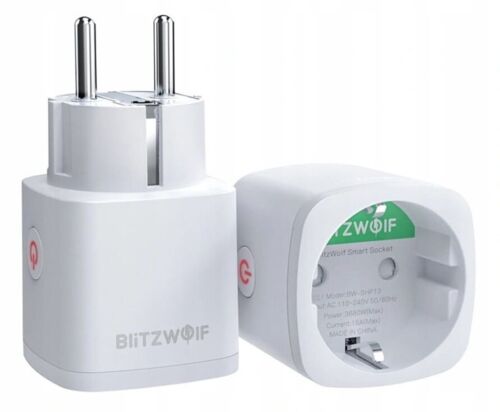

Szukam takiej wtyczki jak na screenie która dodatkowo:

* współpracuje z Tuya
* działa w sieci Zigbee
* działa jako AP w Zigbee (inne urządzenia nie muszą łączyć się bezpośrednio z bramką, mogą połączyć się z tą wtyczką)

Ktoś coś mógłby polecić?

#homeassistant #smarthome #tuya

Czyli już wiemy kto będzie beneficjentem platformianego programu państwowych dopłat do kredytów hipotecznych. Skorzystają jak zwykle deweloperzy, którzy budować będą jeszcze drożej jeszcze więcej zarabiając. A państwo weźmie na siebie zapewnianie im regularnych hajsów. Tusk adresuje swoje propozycje programowe nie do ludzi, lecz do całych branż #polityka #patodeweloperka #Tusk #donaldtusk #bekazpo

Filmik na dobranoc :heart_eyes:💪Do jutra!

https://pomf2.lain.la/f/2i7d653h.mp4

#ukraina #wojna #rosja #wideozwojny #lotnictwo

Hej, mam problem z routerem i wifi.

Jesli ustawie go na obie częstotliwości to nie mogę podłączyć do niego pralki i dzwonka, które używają tylko 2.4gHz. Po prostu nie nawiazuja połączenia.

Natomiast gdy wyłączę 5gHz w ustawieniach to jest ok, ale prędkość wifi spada. Co mnie nie zadowala raczej.

Jak to rozwiązać?

#it #internet #smarthome #komputery
