Dawno temu za 50zł wykonałem komorę mgłową do obserwacji przelotu cząstek elementarnych (mionów). Miony są najsilniej penetrującymi cząstkami naładowanymi, stanowią część wtórnego promieniowania kosmicznego, przenikają przez wszystko i kończą swoją drogę we wnętrzu Ziemi. Taką komorą można obserwować również inne materiały promieniotwórcze, które dają o wiele bardziej spektakularne efekty.

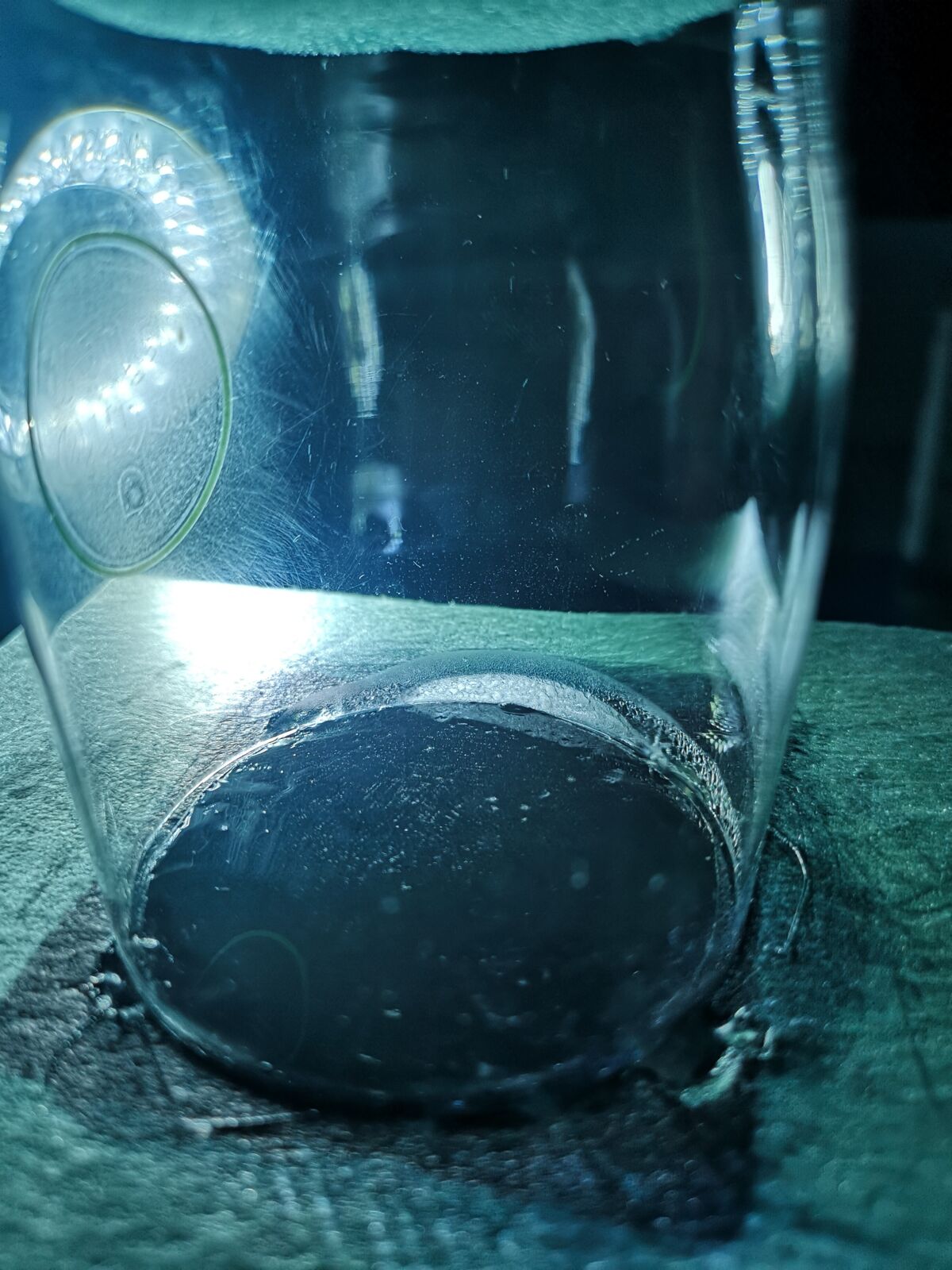

Do wykonania komory użyłem jednego modułu Peltiera i chłodzenia CPU (koniecznie z heatpipe). Zasilanie 12-14V. Jednym modułem Peltiera uzyskałem temperaturę -34°C co jest w pełni wystarczające do wytworzenia nasyconej pary alkoholu izopropylowego. Cząstki są oczywiście niewidoczne gołym okiem, ale przelatując przez nasyconą parę alkoholu, generują widoczne na filmie smugi. Komorę stanowi odwrócona szklanka. Na jej dnie umieściłem gąbkę i nasączyłem izopropylem.
Fajna zabawa to była, kiedyś powtórzę z lepszą maszynką i aparatem :slightly_smiling_face:
https://www.youtube.com/watch?v=1GGgubR5Qy8

Komentarze (12)

Osobistość0

TAKI MONDRY JEZDEŚ TO ZŁAP DO SZKLANKI NEUTRINA HEHE

Specjalista1

Jeszcze dodam jak na to wpadłem: słuchałem jednego z wykładów prof. Meissnera na youtube i powiedział tam, że MIT stworzyło "tani" projekt do detekcji mionów dla każdego na #arduino http://www.cosmicwatch.lns.mit.edu/detector#steps Jak zobaczyłem tą taniość, to podziękowałem i zacząłem szukać czegoś innego. Tak znalazłem artykuł o komorze Wilsona i dalej już wszystko jest w sieci.

Osobistość1

@SlaVoy nie jestem pewien czy coś w ogóle widzę, na tym filmie, czy tylko sobie wmawiam 😅
Skąd wiadomo, że to akurat miony, a nie jakieś inne promieniowanie?

Osobistość0

@SlaVoy super sprawa, moja wyobraźnia jakoś nie obejmuje tego, że gołym okiem można zobaczyć ślad cząstek elementarnych, a tym bardziej, że można to zrobić tak tanio

Specjalista1

@nyszom Po przebiegu i prędkości smugi na przykład. Filmik jest zlepkiem najlepszego co udało mi się nagrać na tamten czas. Aparat był słaby i cały projekt tylko w celach sprawdzenia, warstwa pary była niewielka. Gołym okiem lepiej widać. Kiedyś zrobię dużo lepszą wersję.

Kosmonauta1

@SlaVoy Z kostka Dunlopa miałbyś lepsze efekty:smiley:

Gruba ryba2

@SlaVoy więcej szczegółów jak to zbudowałeś? Na pierwszy rzut oka to wszystkie elementy mam

Specjalista3

@kobiaszu nie ma tu żadnej filozofii. Tak to ma mniej więcej wyglądać. Najważniejsze to położyć Peltiera zimną stroną do góry. Między moduł a radiator pastę termoprzewodząca i naokoło krawędzi bocznych jakaś izolacja, żeby się moduł nie nagrzewał od siebie/otoczenia. Ja wyciąłem otwór w panelu XPS i nałożyłem na ogniwo. Obowiązkowo pomalować powierzchnię na czarno, bo inaczej prawie nic nie będzie widać. W zależności od napięcia zasilania trzeba trochę prądu, coś pod 5A wychodziło jak pamiętam przy około 14V (nie więcej, żeby go nie spalić).
Niektórzy kombinują z dodatkowym grzaniem od góry czy dołożeniem elektrod HV, ale bez tego też będzie działać.
Ogniwo TEC1-12706. Na górze ma być jeszcze gąbka nasączona alkoholem.
