O cię w dzioba, ostatni wpis na tagu był tydzień temu. I nie dlatego że nie ma o czym pisać, tylko że nie ma kiedy o tym pisać.
Wydarzeń jest tyle że opiszę tylko kilka, resztę zostawię na kolejny wpis, bo jedna sprawa czeka na zakończenie.
Od czego by tu zacząć?
Ooo, wiem, zacznę od podziękowań dla @winiucho . Podarował mi konkretny stycznik. Normalnie może przepuścić przez siebie 120A ciągłego. Ja będę go torturował znacznie bardziej. Bo w kiloamperach ale z czasami w maks milisekundach. Ma robić jako klucz w dopalarce do kabli, ma 3 tory, po połączeniu ich szeregowo będę miał 6 przerw izolacyjnych, więc te 6 czy 8kV z kondensatorów powinien wytrzymać. A jak nie to będę myślał dalej.
Żeby cokolwiek go poznać i zbadać to wrzuciłem na stanowisko testowe. Nominalnie cewka jest zasilana z 220VAC 50Hz, przy 230 pobiera ok 200mA. Więc z prostej matematyki wychodzi impedancja 1450Ω, pomiar rezystancji dał wynik 44Ω, co wypadkowo daje reaktancję indukcyjną 1449Ω co przekłada się na indukcyjność 3,66H z przyciągniętą kotwicą. Czy te dane będą mi później potrzbne? Raczej nie, ale chciałem pokazać że da się to łatwo policzyć.
Co jest ważne przy operowaniu z wysokim napięciem i dużymi prądami? Szybkość łączenia styków. Jak szybko to się dzieje? No i to było badane. Przy zasilaniu z 230VAC różnica czasu między podanie zasilania a zwarciem styków była ok 35ms. Ale przecież możemy zasilić cewkę z napięcia stałego, mamy 44Ω i prąd pracy 200mA co przekłada się na napięcie ok 9V. Niestety przy takim napięciu i prądzie siła magnetyczna jest za mała żeby przyciągnąć kotwicę, problem można rozwiązać źródłem prądowym na 0,2A i napięciem jałowym np 60V które naładuje kondensator.
Przy takim zasilaniu DC w postaci kondensatora 2mF 60V czas spadał do 30ms. Później robiłem testy z 0,5mF i 120V i spadł jeszcze do 19ms. I ładunek z takiego kondensatora wystarcza na ok 0,5s pracy stycznika, idealna wartość, a może i nawet za długo. Finalnie w układzie będzie pewnie kondek ok 200uF i 200V. Szybkość poruszania się kotwicy (styków) będzie kosmiczna i powinny minimalnie się degradować.
Stanowisko badawcze i oscylogram z któregoś z badań, czerwony to napięcie zasilania a żółty to sygnał ze styków. Widać opóźnienie działania.

Podziękowania należą się też @emdet, on znów podarował mi książkę o łącznikach na wysokie napiecie.
Z takimi obserwującymi nie potrzebne jest żadne #suppi.

Wczoraj mieliśmy akcje przenoszenia stacji transformatorowej w pewnym zakładzie. Wersja kontenerowa, z betonu. 17 ton masy, HDS miał co dźwigać. Jak już było w powietrzu to przypomniała mi się piosenka I belive, I can fly.
Łącznie było 7 odbiorów, z czego jeden był zasilany 3 równoległymi kablami 4x240, drugi dwoma takimi, trzy odbiory trasami po 10 żył 240mm2 i jakieś drobnice po jednym 240 na fazę. Jak już stacja wylądowała w nowym miejscu jakieś 50m dalej, to trzeba było te kabelki przyszykować do podpięcia, większość kabli akurat będzie skracana ale dwa tory wymagały przedłużenia. Koledzy szykowali podpięcie w rozdzielni a ja poszedłem oznaczyć drugi koniec kabli żeby było wiadomo co z czym zmufować. Siedzę w wykopie z kablami, naklejam taśmę z opisami. Nagle słyszę że coś mi skwierczy, już chciałem spierdzielac z wykopu bo może coś iskrzy. Ale szybko się zorientowałem że to nie jest dźwięk iskrzenia, tylko obróbki skrawaniem, a dokładniej wiercenia. Chłopaki mieli końcówki oczkowe na śrubę 12 a śruby i szyny są z otworami 16mm, więc rozwiercali otwory. Spokojnie płetwa końcówki oczkowe i jest na tyle szeroka że te 4mm więcej otworu nie stwarza zagrożenia. No i jak wiercili to ja jakieś 50m dalej idealnie słyszałem to po kablu. Efekt taki jak w telefonie dla dzieci z dwóch kubków i kawałka sznurka.

A na koniec mały akcent humorystyczny.
@zielonywewszystkim zepsuł mi metrówkę 5m, dowiedziałem się dopiero jak chciał mi oddać nową. A że miał 5, 7,5 i 10m to wziąłem 7,5m.
Niemal każde rozsuwane miary taśmowe mają podaną długość samej obudowy żeby było "łatwiej" zmierzyć przestrzeń np między ścianami.
Łatwiej to by było jak by trzeba było dodać równe wartości, a nie 83mm. To nie jest wymiar który łatwo się dodaje w pamięci. A zwłaszcza jeśli ktoś będzie próbował zrobić to w jednostkach imperialnych, bo trzeba dodać 3 i 1/1 cala. Tak 3 i 1/1 cala, czyli 4 cale, a to jest 101,6mm, ni jak nie jest to równe 83mm. Na miarach 5 i 10 były inne ułamki ale już wartościach odpowiadających realnej długości.
Tu ewidentnie ktoś się pomyli i zamiast 3-1/4 zrobił 3-1/1". Czeski błąd, ale można się pośmiać i rozwinąć szare komórki pracą detektywa.

Na resztę tematów musicie poczekać. Niektóre są zakończone, niektóre właśnie się kończą.
Wszystkie są ciekawe, i dają możliwość nauki.
Może w środę albo w czwartek coś napiszę.,

Aktualizacja tego wpisu o zestawach głośnikowych:
https://www.hejto.pl/wpis/czy-mozna-kupic-dobre-jakosciowo-zestawy-glosnikowe-za-piec-dych

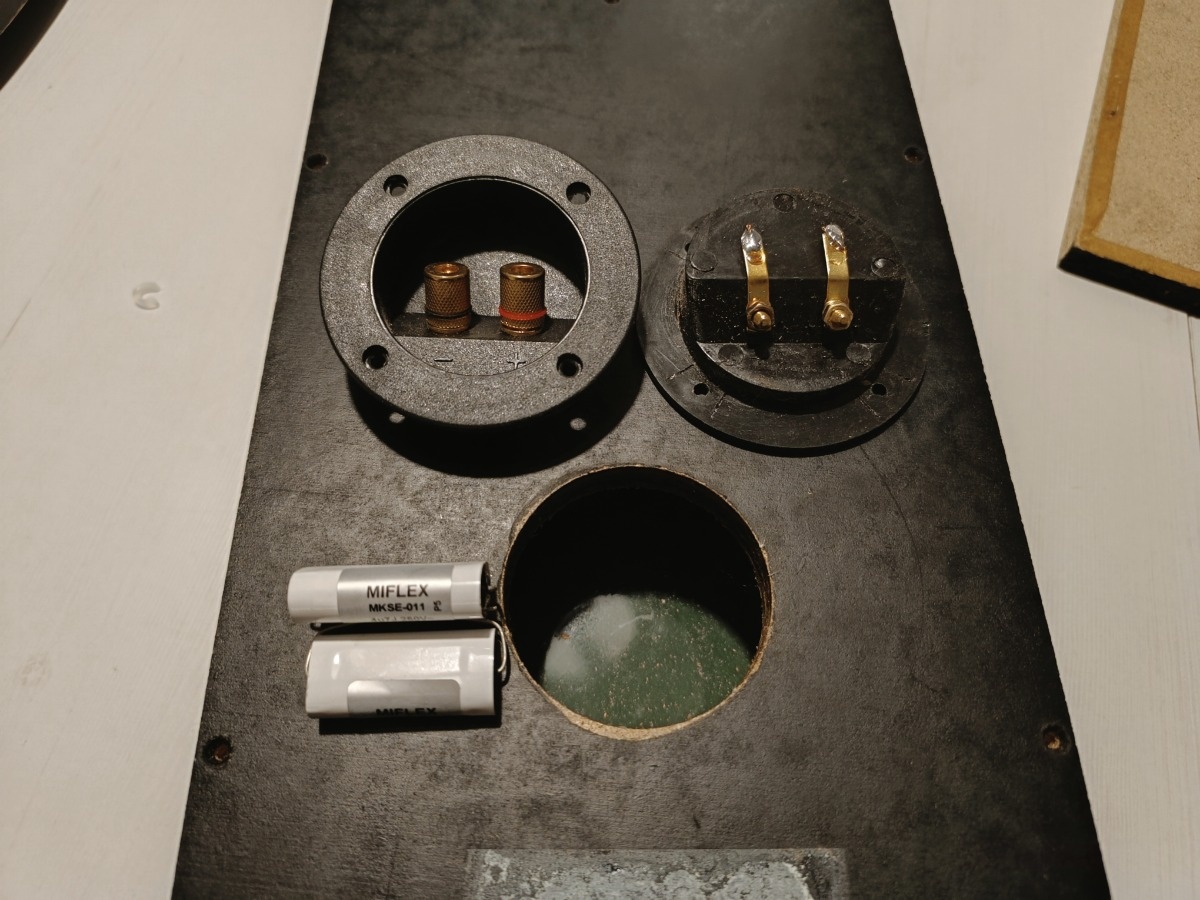

Zamówiłem kondensatory miflexa do zwrotnicy, terminale głośnikowe miałem z innego projektu. Rozkręcone skrzynki stały ponad tydzień by wyschnąć. Terminale przed montażem posmarowałem zwykłym bezbarwnym silikonem by całość była szczelna, podobnie tylna ścianka. Wytłumienie i jego ilość pozostała bez zmian. Nie miałem czasu na eksperymenty i odsłuchy.
Co z tego wyszło?

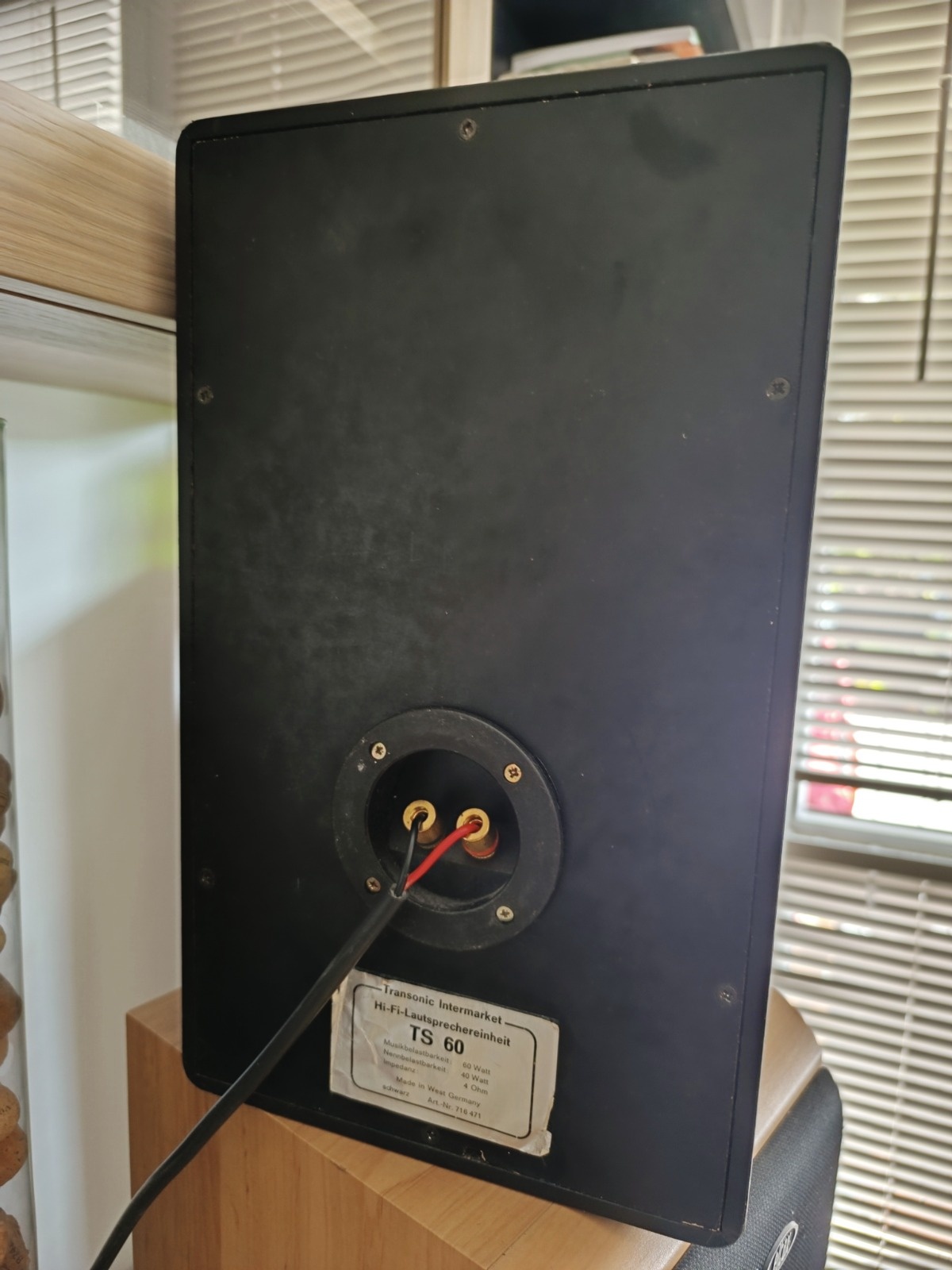

Przestrzeń! Pojawiły się czyste wysokie tony i bas (zestawy typu Compact, zwłaszcza o małej pojemności obudowy muszą być szczelne).
Odsłuchowo bardzo równe, o szerokiej scenie, kurcze, naprawdę fajne skrzynki.
Oczywiście trochę im brakuje m.in. do moich Eltaxów, ale i tak jest baaaaaaaaardzo dobrze :smiley:
Cieszy mi się micha bo po pierwszym podłączeniu po zmianach bardzo mnie zaskoczyły swoim brzemieniem.
Fajnie ( ͡o ͜ʖ ͡o)
#majsterkowanie #diy #audio

#konstruktorelektrykamator #starszezwoje #historia
Dzisiejszy wpis nie będzie zawierał żadnej ciekawej mojej historii, chociaż historia sama w sobie jest ciekawa.
W miejscu gdzie teraz robię rozebrano stary drewniany dom. Rozebrano, nie wyburzono. W kawałkach pojechał w nowe miejsce gdzie zostanie złożony i ktoś tam zamieszka.
Przy takich rozbiórkach zawsze znajdują się jakieś artefakty z przeszłości. U siebie pod podłogą znalazłem paczkę po papierosach z lat 80, a tu znalazła się jedna strona z gazety życie Warszawy, z 1964r. Sześćdziesiąt lat. Przeszedł bym obojętnie, gdyby nie zdjęcia z dyspozycji mocy. Klimatyczne analogowe wskaźniki, prawie jak przy RBMK. Resztę strony może wrzuci @zielonywewszystkim, bo tam były ciekawe tematy dla niego.

Prawie skończyłem przygotowywać wszystko do złożenia. Wymyte ile miało sens i mi się chciało. Pomalowane co będzie widać (na bloku będą poprawki po częściowym złożeniu, jeszcze pokrywa zaworów i miska dostaną jutro szprejem).
Co chciało się wykręcić dostalo ocynk. Aż 6 z 8 szpilek głowicy wykręciłem samymi palcami, więc musiałem je wkręcić na klej. Do tego nowe pierścienie i panewki, a także rozrząd. Zestaw tłoki-cylindry jeszcze trochę pojeździ, choć czuć już pod palcem zużycie i śladów honowania nie stwierdzono. Zakładam jednak, że skoro chodził dobrze, a teraz ma głowicę z wymienionymi zaworami i wszystkie naprawy powyższe, to tak z 50 tys. (10 lat na oko) powinien zrobić.

Do kabiny zawędruje jeszcze kilka dodatkowych wskaźników, ale to będzie w oddzielnym wpisie w przyszłości.

#macmajster #diy #zrobtosam #mechanikasamochodowa #motoryzacja #maluch #fiat126p #zawszegratem

Przygotowałem drobny prezent dla mojego serdecznego przyjaciela z okazji ślubu. Jak to zwykle w moim zwyczaju: przygotowany własnoręcznie, zawartość związana z naszymi wspólnymi historiami i z jajem 😉
Na zdjęciu nie widać dwóch buteleczek ulubionych trunków Jej&Jego. Walizka ma kilkadziesiąt lat i została zupcyclingowana. Wstążka to dzieło Różowej. #chwalesie #diy #upcycling

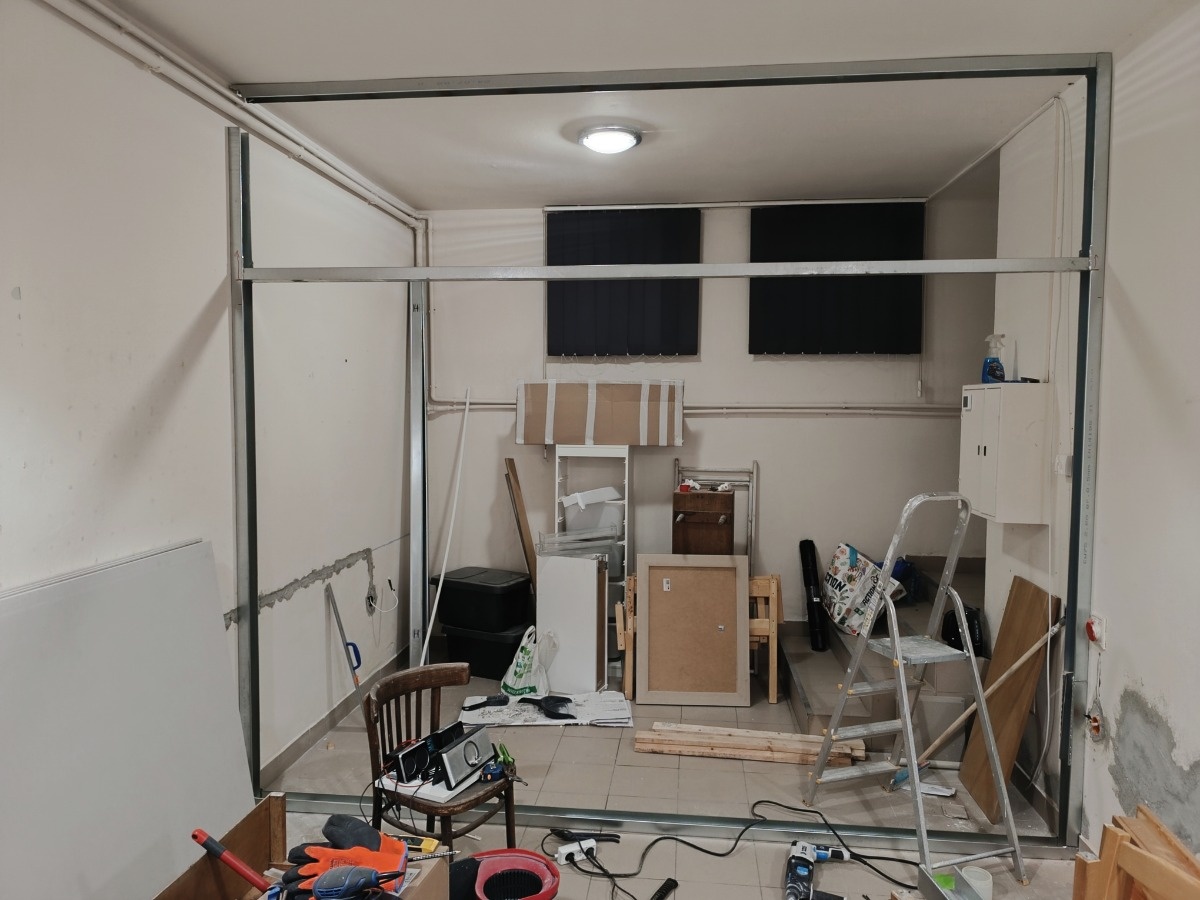

Przez to choróbsko mam tygodniową obsuwę. Dzisiaj udało się pokryć jedną stronę płytami g-k. Jutro szpachlowanie. W poniedziałek jadę po sklejkę na drzwi przesuwne - dwa skrzydła będą się chować w ściankę. Może do końca tygodnia uda się wszystko pomalować i zaczniemy urządzanie sali głównej. Pozostanie poczekalnia, czyli ta część z widocznymi oknami za ścianką :smiley:
#budujzhejto #remontujzhejto #diy

#konstruktorelektrykamator #elektryka #fotowoltaika #oze

W końcu przyjechały panele fotowoltaiczne. Rozbudowa instalacji do niestandardowych rozmiarów jak na domowe warunki. Najpierw specjalnie zwiększyłem moc przyłącza do 22kW, a teraz przypierdzielę na dach 18-19kW. 12 na południe, połać 33° nachylenia, reszta na połaci północnej, 18° nachylenia, ale ładnie oświetlonej od samego wschodu. Więc będę miał produkcję gdy innym jeszcze nie obudzą się falowniki. Falowniczek Deye 12kW hybryda niskonapieciowa, jeszcze nie kupiony, czekam aż panele trafią na dach.
A jak już przyjechały panele to chciałem sprawdzić pewną rzecz, czyli jak się zachowuje na zwarciu. Efekty są na tym 38 sekundowym filmie.
https://youtube.com/v/epbDyiPa2lo
Prąd ledwie 5A, a co potrafiło by 13A? Dlatego trzeba przykładać się do odpowiedniego zarabiania końcówek. Straty na ciepło to I²R, więc to co widać przy 5A, przy 13 byłoby prawie 7x bardziej energetyczne.
Kilka paneli połączonych równolegle i spawarka na czasy #postapo gotowa. Co prawda #spawanie tylko w dzień i to słoneczny ale lepsze to niż nic. Tylko trzeba nauczyć się robić własne elektrody. Już nawet myślałem o spawaniu typu MIG/MAG, tylko tam potrzebne zasilanie CV, a panele są CC, to już lepiej zasilić z akumulatorów. A jako gaz osłonowy wykorzystać mieszaninę N2/CO2. W końcu azot jest inertny, CO2 aktywny, więc powinno działać jak MIX. A skąd taką mieszankę? A spaliny z samochodu, tylko trzeba pozbyć się cząstek stałych i pary wodnej. Ale to jakiś filtr z wapna i powinno działać.
Chociaż MMA byłoby prostsze, mniej sprzętu potrzeba, osłonę gazową robi sobie samo.
#pracaspawaczamnieprzeistacza
Ta demonstracja jest też fajnym przykładem dlaczego nie stosujemy prądu stałego w instalacjach domowych. Napięcie skuteczne 230VAC w gniazdkach jest odpowiednikiem 230VDC. Więc teoretycznie moglibyśmy mieć 230VDC i by było git, grzałki by grzały tak samo, przetwornice i inne zasilacze też by działały, chociaż z lekko zaniżonym napięciem zasilania ale poradziłyby sobie. Z silnikami byłby problem, bo albo musiałby być komutatorowe albo potrzbne by były falowniki. Niezła ironia, bo komutator to mechaniczny falownik, czyli i tak mamy prąd przemienny. Do przekształcania energii w zasilaczach i tak używa się transformatora który działa dzięki zmianie natężenia strumienia magnetycznego, a to wymaga zmiennego prądu. Więc jedyne czego byśmy się pozbyli to układu prostującego i zmniejszyli byśmy kondensatory filtrujące. Nie było problemu z mocą bierną.
Ale byśmy mieli inny ogromny problem. Wyobraźcie sobie piekarnik 2kW zasilany z 230VDC, czyli prąd ok 8A.
Jakiej wielkości musiałby być termostat i włącznik żeby móc skutecznie zgasić taki łuk? Na filmie jest to ledwie ok 30V i 5A.
Włączniki nawet do oświetlenia byłyby większe.
Bezpieczniki w rozdzielnicach też musiałyby mieć inną konstrukcję, bo musiałby mieć magnesy do wydmuchiwania łuku (są takie dostępne), ale mają konkretną biegunowość przepływu prądu.
Podłączone niezgodnie są przyczyną pożarów. Albo musiałby być dużo większe gabarytowo, bo potrzebny by był ogromny gasik. Jak na kolei. Tam jest 3kVDC i same styki nie są duże, ale komory gaszące to 90% wielkości stycznika.
Przepływ prądu DC jest znacznie groźniejszy dla człowieka niż AC. Konstrukcja RCD na DC nie byłaby jakaś trudna do wykonania, dwie cewki nawinięte bifilarnie, jedna dla toru + a druga dla -, pola magnetyczne by się znosiły. Gdyby była różnica prądów to pojawiłoby się jakieś pole. I mogłoby pociągnąć kotwicę lub ją odepchnąć. Ale wraz potrzbne ogromne gasiki. Za zaletę można by uznać że byłby tylko plus, minus i PE, a nie L1, L2, L3, N, PE. Albo by było +,0,- i ewentualne PE. Mogłoby być jak w USA, 2x120V. Tylko skoro byłby plus i minus to trzeba by dobrze wybrać który biegun uziemić żeby nie dochodziło do korozji metalowych elementów w ziemi.
A jak przesłać prąd DC na duże odległości? Albo grubymi kablami albo wraz potrzebne są stacje przekształtnikowe. Czyli DC>AC>DC, a to trochę bez sensu.
Dlatego system AC jest taki popularny, bo łuk sam gaśnie, nawet na małych przerwach ze względu na przejście prądu przez zero (oś X) gdzie nie dostarcza energii, a DC pali się ciągle  i zyskuje na zaletach dopiero przy setkach kV, gdzie stacje transformatorowe i tak są drogie i skomplikowane, więc dodatkowa mała komplikacja w postaci zasilania z DC nie jest jakimś niewyobrażalnym wyzwaniem inżynieryjnym.
Mamy w Polsce stacje przekształtnikową AC<=>DC, jako jedna z dwóch dla linii SWE-POL, kabel podmorski Polska-Szwecja, tam idzie chyba 400kVDC. Obie stacje mogą pracować jako prostownik lub falownik, przesył energii jest w obie strony. Chyba na Litwie jest podobna stacja, ale to wynikało z tego że oni do niedawna nie byli zsynchronizowani z europejską siecią energetyczną (na szczęście odcięli się już od "ruskiego miru") i żeby móc przesyłać energię do/z Polski to prąd był prostowany i potem znów falowany na trochę innych parametrach. Teraz mają pełną synchronizację i nie potrzbne są takie wygibasy.
Tak oto zabawka w postaci jednego panela może być wspaniałym elementem edukacyjnym, gdzie można nawiązać do całego spektrum specjalizacji w elektryce.

#konstruktorelektrykamator #elektryka

Jak to już powtarzałem kilka razy, miesiąc bez wizyty w garbarni to miesiąc stracony.
>Dzisiaj wielka feta,
>Bęben dostał VFDka...
>Uve, uve...
Maszyna dostała nowy cycuś glancuś falowniczek. Falownik 37kW firmy EuraDrive, niby niemiacka firma ale produkowane w Chinach. Zamontowałem już trochę tych falowników i chyba jeszcze żaden się nie wykrzyczył. To chyba dobrze swiadczy o jakości, niejeden LG czy Mitsubishi padł. Mają dla mnie bardzo przejrzyste instrukcje i ustawienia.
Silnik jest 30kW więc mocy mamy z zapasem. W razie co będzie z czego zdemontować do innej maszyny.
A jak to zwykle bywa po przestoju maszyny będą problemy z uruchomieniem. Ta konkretna maszyna stała wyłączona z użytku od dokładnie 13 grudnia 2023r. Wiem bo sam wtedy zdemontowałem falownik. Po takim czasie nie spodziewałem się niczego innego jak kolejnych usterek do znalezienia.
No i były, trzy takie same. Podstawy przekaźników nie przewodzily prądu. Chemia wyżarła styki i przekaźnik nie dostawał zasilania na cewkę. Na szczęście jakiś czas temu coś zamawialiśmy i były na stanie na podmiankę. Od razu zarekomendowałem żeby kupili 15 takich podstaw bo zaraz polecą kolejne i będzie problem.
Zdjęcia nowego falowniczka nie mam, ale za to mam zdjęcie jednej strony ze schematu. Powiem że jeśli chodzi o czytelność to jest na podium. Ale jeśli chodzi o rozwiązania jakie zastosowano to już tak średnio raczej. Ktoś może wskazać do czego można się przyczepić na tym schemacie?

Tworzę taki mały poboczny mało angażujący projekt. Wielostopniowy powielacz napięcia. Dobrze zbudowany powienien zastąpić generator VanDeGraffa w doświadczeniach z elektrostatyką.
Diody UF4007, bo takie były najtańsze na TME. Zamówiłem przy okazji z innymi gratami. Część przez którą zamawiałem cokolwiek wysłali dopiero dzisiaj, w drugiej paczce. Bo chyba nie mogli znaleźć jej na magazynie, gdyż była to ostatnia sztuka. Zbuduje się ZVSa na bazie gratów z TV do zasilania powielacza. Jak dobrze pójdzie to będą setki tysięcy woltów stałego potencjału.

#konstruktorelektrykamator
Za radami @Belzebub kupiłem mechanizm napędu z #asg
Powstanie z tego szybki wysokonapięciowy stycznik do dopalarki kabli.
Tylko muszę zobaczyć na jakie napięcie jest silnik.
Wieczorem sobie to rozbebeszę i popatrzę co mogę zmienić.
#elektronika #inzynieria #mechanika

Pergole to.

#diy #majsterkowanie #stolarstwo #pergola #chlopakizdzialeczek #architekturaogrodowa #bekazsiebie #opornikcontent

No i bajlando.
Jestem kwalifikowanym panem sorem.
Teraz tylko czekać na papierek i gotowe.
#konstruktorelektrykamator
#edukacja

#konstruktorelektrykamator
#elektryka

Uwaga! Nastąpiła usterka, liczba ciekawych historii zwiększa się.

W znanej już z wpisów piekarni pojawiła się jakiś czas temu nowa maszyna do mieszania ciasta na wypieki.
Wszyscy zadowoleni, bo robota idzie dużo szybciej i wygodniej, więcej ciasta, lepiej urobione. No prawie same plusy, a zwłaszcza na koncie producenta, bo to 150 tysięcy plus.
Wszystko fajnie, robota idzie jak zła.
Do czasu, bo na nocnej zmianie (w piekarni tylko taka jest) maszyna potrafiła się wyłączyć, przez zadziałanie jednego z bezpieczników.
Ale po załączeniu dalej pracowała. Serwis nie miał pomysłu co się może dziać, bo wszystko działa.
Po kolejnej sytuacji z zadziałaniem zabezpieczenia to ja zostałem wezwany.
Po podjechaniu na miejsce, i szybkiej wizji lokalnej chciałem załączyć zabezpieczenie, ale nie dawało się, więc usterka wciąż była. Przeprowadzilem trochę pomiarów, różnymi miernikami, różnymi sposobami, nie było widać wyników wskazujących na usterkę. Przy próbie załączenia bezpiecznika wszystko zaczęło działać. Czyli mamy doczynienia z najgorszym typem usterki, tzw duszkiem. Raz jest, raz nie ma, nie wiadomo gdzie szukać problemu. Najlepiej to pracować, obserwować. Ale serwis i tak został wezwany, bo jednak coś jest nie tak skoro losowo wyzwala zabezpieczenie 4A. Wizyta nic nie dała, nic nie stwierdzili, maszyna działa. Do czasu aż ruszy produkcja. Bo wtedy potrafi wywalić i maszyna staje. No to znów wezwano mnie, takie zawody z serwisem, kto znajdzie usterkę, ale to oni mają przewagę, bo mają więcej doświadczenia z tymi maszynami.
Znów mierzyłem wszystko co mogłem, nawet mierzyłem Riso obwodów, zasilacza, i czegokolwiek co było podejrzane. No i nie było przesłanek że gdzieś jest problem. Nawet napięcie probiercze 1kV było za małe, widocznie przerwa L-PE była za duża do przeskoczenia dla tak małego napięcia. A znów podać 2,5kV to strach w takiej maszynie, w końcu sporo wrażliwej elektroniki jest w środku.
Nie mając punktu zaczepienia, stwierdziłem to co serwis, pracować, obserwować. Jak się coś wydarzy to nie ruszać maszyny, i dzwonić po mnie. Wtedy znajdziemy usterkę. Bo tak to jest zabawa w ciuciubabkę.
Pozbierałem swoje graty, szykuje się do wyjścia, właściciel to samo, tylko mówi że jeszcze wyłączy maszynę.
Przestawił panel sterujący, i w tym momencie krzyknął: Ooo k⁎⁎wa, prąd mnie kopnął.
I jednocześnie wywaliło zabezpieczenie w maszynie i RCD na zasilaniu.
Dobra, nie ruszaj nic, teraz będzie łatwiej szukać.
No i nie trzeba było dzwonić, byłem na miejscu.
Pierwszy pomiar po tej akcji to test zwarcia na zabezpieczeniu, no jest zwarcie do PE. Dlatego zadziałało RCD a prąd był na tyle duży że zadziałało też zabezpieczenie nadprądowe.
Skoro stało się to po poruszeniu panelem to od niego zacząłem poszukiwania, ale żadnego zwarcia do obudowy nie znalazłem. Za to trochę innych baboli, czyli brak podpiętego PE w elemencie który jest izolowany plastikową przekładką. Dlatego kopnęło właściciela prądem.
Skoro jest zwarcie lini 230V do PE to trzeba znaleźć tą linię. Niestety dostępnych schemat jest jednym z najgorzej narysowanych jakie widziałem. Numeracja przewodów się nie zgadza, części przewodów w ogóle nie ma na schemacie. Normalnie dramat.
Dlatego trzeba szukać problemu niczym Tezeusz w labiryncie, czyli po kabelku do celu.
Metodą małych kroczków, punkt po punkcie odpinałem zaciski linii ze zwarciem i patrzyłem czy jest dalej. Kilka styczników, przekaźników, gdzieś na listwie zaciskowej zasilanie do wentylatorów, których nie ma na schemacie i zacisków tej listwy też nie ma na schemacie.
No i kręcąc się po tym labiryncie, w końcu natrafiłem na winowajcę. Wiązka przewodów tak ułożona że w czasie poruszania panelem sterującym sukcesywnie przecierało izolacje jednej żyły. Konkretnie tej z zasilaniem 230V. A wystarczyłoby żeby wiązka była upięta 5mm nizej, albo żeby miała założoną tzw sprężynkę. To nieeee, po co.
Tylko tu pojawia się pytanie zagadka. Dlaczego wywaliło RCD i nadprądówke, skoro żyła została zwarta z metalowym elementem który jest izolowany przez plastikową podkładkę?
Odpowiedz może być prostsza niż się wydaje. Test przejścia był robiony próbnikiem gdzie napięcie probiercze jest 3V. Nie jest to idealne narzędzie do testów połączeń wyrównawczych powinno się wziąć miernik który wymusi przepływ prądu 200mA i dopiero oceniać, ale skoro 3V nie przechodzi to i tak jest coś nie tak. Nie wiadomo jak wygląda ten ruchomy przegub wewnątrz, może metalowe elementy niemal się stykają, tak że jak dostały pełną fazę na obudowę to doszło do przebicia i metalicznego kontaktu.
Usterka znaleziona, poprawki wykonane. Odpowiednie ułożenie żył, żeby się nie ocierały o ruchomy element. Żyły PE podpięte, panel uziemiony. Maszyna wróciła do żywych, i co ważne, zawitała w gronie maszyn bezpiecznych, a przynajmniej zabezpieczonych przed porażeniem. Pamiętajcie, wszystko inne może nie działać, ale ochrona musi być. Może zwarciami nakurwiać jak na Heathrow ostatnio, ale ma być bezpiecznie dla ludzi. Dlatego jak jest żyła PEN to najpierw ma być ochrona a potem przewodzenie prądu toru neutralnego. Najwyżej się spali trochę sprzętu jak nie będzie N, ale jak nie będzie PE to może kogoś ubić.
https://youtu.be/F_7dmQAMn3A

Co się stanie jak wyjmiesz za późno?
Albo zostaniesz beneficjentem 800+ albo będziesz miał pół kilo węgla aktywnego na przeziębienie. Chlebek murzynek, ukrył się gdzieś w czeluściach pieca chlebowego i przeszedł proces odwrotny do Jacksona, z białego ciasta stał się czarny. Kilka godzin w temperaturze ok 200°C doprowadziło do pirolizy. Zakalcem to na pewno nie jest.

#konstruktorelektrykamator
#elektronika
#elektryka
#budujzhejto

Mgła, pomyśleli hejtowicze.
O nie, to hejtowicze! Pomyślał kurz.

O społecznych skutkach zbyt gęstej mgły.
Mirosław Miniszewski
