#elektronika

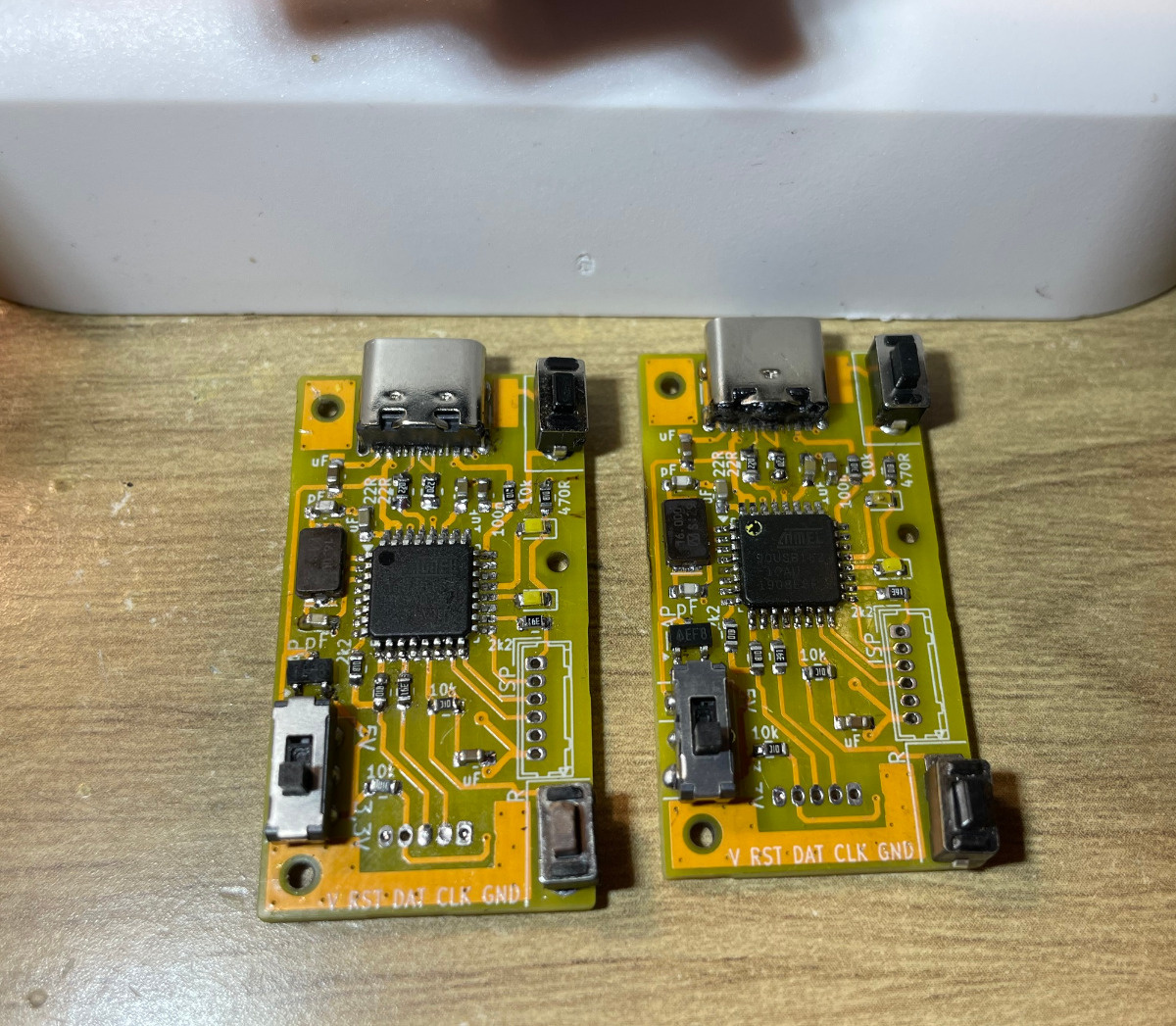

Zrobiłem chyba pierwsze swoje programatorki do Xmega i xtiny (odp PDI i TPI) szkoda tylko że 2 tygodnie ponad czekałem. Płytka była oglądana w niemcowni w belgii francji i nie wiem gdzie jeszcze.

Bez gupot się nie obyło powinienem zrobić większe montaże do przewodów. Niby da sie używać ale trudno kabelek domontować.

Jedną zlutowałem palnikiem kieszonkwym dla próby, ale plastik w USB zaczął wychodzić bokami, i obawiałem się tak lutować klocek więc tylko elementy drobne na pycie tak załatwiłem.

#elektronika

#tv #elektronika #telewizory #naprawa

hej:)

przytargałem z śmietnika 50calowego bydlaka Philips 50PUS7956/12

objawy

brak obrazu

dioda z wyłącznika reaguje podświetlenie tylne led działa, podświetlenie matrycy raczej też przy dotyku ekranu widać białe punktowe światło

po rozkręceniu widać że cała matryca też świeci na biało

taśmy łączące płyty z matrycą czyste, całe

kondensatory nie są spuchnięte, nie widać przepaleń na płycie ani nie widać uszkodzenia fizycznego matrycy

na elektrodzie piszą że mogło paść t-con

taki t-con jest do kupienia za stówkę

pytanie czy matryca może być jednak jakoś uszkodzona

czy sama wymiana t-con coś poradzi

jak sprawdzić te płytkę t-con czy jest uszkodzona? czy przyłożenie multimetra coś wskaże?

na t-con świeci się zielona dioda

jak myślicie co mogło ulec awarii?:)

Fiu fiu ale bydle :face_with_rolling_eyes: torpeda 400W

#elektryka #elektronika #ciekawostki

Cześć Kochani. Kupiłem słuchawki do spania Soundcore Sleep A20. Mam taki tryb pracy, że po prysznicu od razu ide w spanie, czyli zakładam na jeszcze wilgotne uszęta. Prawa zaczęła grać bardzo cicho. Jak to naprawić? Czyściłem już tę metalową część alkoholem ale nic to nie dało. Jakieś rady?

#sluchawki #elektronika #soundcore

Kwantowe tajniki fotodiod RS Elektronika 272

https://youtu.be/Rt_P8jjCzY8

#elektronika #fizyka #rselektronika #reduktorszumu

#konstruktorelektrykamator

Szybki wpis o wczorajszej naprawie #elektronika

Parę dni temu zadzwonił do mnie człowiek który ogarnia kilka przepompowni wody w okolicy. Z problemem że jedna część fotowoltaiki na jednej ze stacji nie działa.

A dlaczego dzwonił do mnie? Bo mają mnie za guru #elektryka , i dlatego że już kilka lat temu naprawiałem tą usterkę.

A usterka polega na tym że jeden z dławików w linii pomiarowej napięcia wziął się przegrzał, stopił i przestał przewodzić prąd. Wg dokumentacji którą znalazłem taki mały dławik może przewodzić do 60mA. A skoro przydarzyła się już druga taka awaria to zamówiłem dławik w trochę innym wykonaniu, na 350mA. Gabarytowo też większy więc nie będzie się tak grzał, straty ciepła będą mniejsze bo rezystancja jest mniejsza, z jak wiadomo starty na ciepło to I²R, mniejsze R, to mniejsze straty.

Aaa, a falownik to SMA chyba 20kW jeśli dobrze pamiętam, produkcja 2015r.

Poprosiłem ChataGPT o zrobienie najprostszego schematu zasilacza ATX. Wrzucam jakby ktoś potrzebował 😉

#elektronika #heheszki #ai #chatgpt

Poszerzacz sceny xD

#audiovoodoo #pasjonaciubogiegozartu #szury #muzyka #elektronika #gownowpis #tonskladowy

Jedne z lepszych akumulatorków NiMH które kiedykolwiek udało mi się zakupić. Służą do dzisiaj. Kupione na jakiejś wyprzedaży rzeczy z Biedronki, woły robocze do zabawek dziecięcych. Działają do dzisiaj - wszystkie a mam tego łącznie 12 sztuk. Na pewno przekroczyły 1000 cykli :smiley:

#elektronika

Trzeba bylo sie uczyc.

Powiedzialbyn, ze robota dla @myoniwy , ale on nie ma iphona he he.

#praca #elektronika #elektryka

Kurde dobrze że popatrzyłem na pinout przed dalszym lutowaniem i musialem użyć wersji tht bo niechcący kupiłem ekspander sterowany na SPi a nie na i2c. Ehh biednemu zawsze wiatr w oczy i h... w d⁎⁎ę. Odpowiadając na pytania płytki uniwersalne byly osobno bo takiego rozstawu pinów termotransferem nie jestem w stanie wykonać w domu.

#elektronika #arduino #zalesie #gownowpis

Komu hajendowy bezpiecznik za 40kPLN?

#audiovoodoo #audiofile #bekazaudiofili #elektronika

Trzeba kitajcom zaznaczać jakie warstwy chcę mieć zrobione? Czy np żeby mieć silk ale i fab trzeba pisać? Jakie pliki z kicada trzeba wysłać? Gerber czy inne wolą w pcbway? I czy edge cuts musi mieć przerwy dla nich czy po prostu sami sobie zrobią by się nie rozleciało na elementy?

#pcbuild #pcb #elektronika

Wyjalem tego sk⁎⁎⁎⁎syna, bo go jednak nie za bardzo laduje, pewnie sie zejsral. Tzn cos tam podladowuje, ale bardzo szybko pada, nie ma pojemnosci.

Jako ciekawostke wrzucam, bo @myoniwy pytal o typ.

To ladowarka 12V powinna go normalnie ladowac, c’nie?

#elektronika #elektryka

#elektronika

W końcu, po 2 dniach (a raczej nocach) walki z kamerkami YI Lite, które dostałem po 10 zł sztuka, udało mi się je przywrócić do życia.

Ostatnio pisałem że kupiłem kilka kamerek sportowych YI, dwie działające i dwie dorzucone po dyszce od tak. Pierwotny plan był taki, żeby z dwóch niedziałających zrobić jedną, ale to nic nie dało. Jedna się uruchamiała ale nie działało UI, druga tylko diodami migała i nic.

Z pomocą chata gpt i tego drugiego deepseek podłączyłem się do pinów uart na płycie głównej tej całkowicie padniętej i ku mojemu zaskoczeniu jakoś żyła, tylko nie mogła nic załadować.

Long story short po wielu próbach ręcznego update przez uart i przeglądaniu logów z terminala, doszedłem że wystarczy na kartę SD sformatowaną FAT32 i rozmiarem jednostki alokacji 32KB wrzucić plik firmware z dopiskiem _restore

Po tym kamera sama się zaktualizowała i wstała całkowicie do żywych.

Drugą ożywiłem w dokładnie ten sam sposób w minutę i teraz mam 4 sprawne kamery :smiley:

#konstruktorelektrykamator

Siemaaaaaa

Kolejny nieduży wpis, trochę o #elektryka trochę o #elektronika no i trochę o #chemia

Co którzy śledzą uważnie tag wiedzą że rozpocząłem projekt budowy dopalarki do kabli. Wczoraj tłumacząc pewnej osobie jak to działa zorientowałem się że to jest po prostu AED, tylko większy. A mam taki w domu, zaraz zabiorę go do szkoły i zrobię testy.

Ale wracając do mojego projektu. Kondensatory mają być ładowane do 6kV. Więc potrzebne jest źródło zasilania na takie napięcie. Pierwszy pomysł to trafo do Neonów, ale mała wydajność i brak regulacji. No to trafo zasilone przez falownik. Zadziała ale trzeba zbudować falownik. No to lepiej już zrobić przetwornicę. Do tego potrzebny jest układ PFC, znalazłem na Ali taki do 1kW za 315zł.

Ale po chwili zorientowałem się że po co mam kupować PFC z Ali, i budować przetwornicę. Przecież mogę kupić zasilacz ATX i tam już jest wszystko gotowe, PFC jak i przetwornica. Tylko trzeba trafo wymienić.

Więc kupiłem na allegro zasilacz który wg tabliczki na 1800W, z czego 1600W na 12V czyli 133A. Jak mała spawarka. Gdy przyszedł pierwsze co zrobiłem to go rozkręciłem zrywając plomby "gwarancyjne".

W środku zastałem taki widok. Ogólnie bardzo mało elementów. Chociaż był też jeden nadmiarowy, czyli odcięta nóżka z diody lub tranzystora przylutowana przy optotranzytsorze. Dobrze że nie uszkodził się. Ale żeby być pewnym działania trzeba go obciążyć blisko mocy nominalnej.

Więc trzeba sztuczne obciążenie, To=U/I czyli 12V/133A = 0,09Ω Skąd tu wytrząsnąć rezystor o takiej rezystancji i mocy blisko 1,5kW? Jak to skąd? Ze szkoły XD, rezystor wodny który sam zbudowałem chodząc do technikum.

Metalowy zbiornik z nierdzewki jako jeden biegun, a trzy elektrody też z nierdzewki jako drugi biegun. Wody pod samą krawędź i pół kilo soli. Solnik jak się patrzy.

https://youtube.com/shorts/tngctYaNNrE

Tu jest miejsce na cześć o chemii.

W trakcie elektrolizy wodnego roztworu chlorku sodu (sól kuchenna) na jednej z elektrod wydziela się wodór a na drugiej chlor, inaczej niż w przypadku elektrolizy czystej wody gdzie będzie wodór i tlen.

Chlor jak wiadomo jest gryzący w gardło i w nos, ma właściwości dezynfekcyjne. Podobnie do podchlorynu sodu który też powstaje w tym procesie ale zostaje związany w roztworze.

Dlatego takie zabawy powinno robić się w dobrze wentylowanych miejscach.

Wyszło że przy 120A przez kilkadziesiąt minut już się przegrzewa i się wyłączył, ale to jest 1440W, a przy 100A pracował przez ponad godzinę i nic się nie stało. Więc do pracy z dopalarką jak się patrzy.

Ale jak już mam zasilacz na 12V który łatwo przerobić na 24V, wystarczy diody przelutować. To mogę zrobić po prostu osobną przetwornice z 24VDC na 6kVDC, co prawda trzeba zrobić wszystko od nowa, ale daje to możliwość zasilenia z dwóch baterii 18V Makita połączonych równolegle. Jedna może dać 20A ciągłego i 30A w impulsie, więc z dwóch w pełni naładowanych mogę ciągle pociągnąć 800W. Ciągle, 800W to wydrenuje je w jakieś 10 minut, ale dłużej raczej nie będzie trwała lokalizacja miejsca uszkodzenia.

Więc pewnie to będzie droga którą pójdę. Nowa przetwornica i to pewnie w topologii LLC z 24 na 6000V z trybem CC do ładowania kondensatorów i CV do testu napięcia przebicia.

PS. Znowu nie było prądu na wsi, i musiałem się ratować bateriami z makity żeby uruchomić falownik deye od #fotowoltaika w trybie offgrid.

https://youtube.com/shorts/LosJ0OHvYi0

PS.2 Jesień pełną parą. Szyby zaszronione. #zimowypierdalaj

Elo nocne Tomki

Apropos tego wpisu - https://www.hejto.pl/wpis/elektronika-chyba-mi-sie-zesral-zasilacz-taki-jak-na-fotce-i-cos-nie-moge-znalez

Ladowarka zaproponowana przez @Semicolon - https://amzn.eu/d/idO3Z9d nie ladowala, natomiast ta, ktora miala mi spalic chate naladowala elegancko - https://www.joy4kids.eu/pl/p/LADOWARKA-12V-2000mA-zasilacz-do-pojazdow-na-akumulator-z-dioda/853

@myoniwy @Asior @Michumi @Trismagist @GitHub @nypel @Marchew

#konstruktorelektrykamator #elektronika #elektryka

Niestety przy próbie pomiaru prądu mi się ciągle resetuje i nie wiem czemu, gdy jest włączony na przełącznik jest ok. Sprawdzałem na anengu i prakside

#elektronika #diy

Ma ktoś pomys? Jest to niezbędne by pomierzyć czy prawidłowo usypiam tel.

Zrób 2 pady do mało używanego radia

zrób tylko jeden pin do anteny GSM

urwałeś ten jedyny pad. Co za matoły

#elektronika
