#obrobkametali

Jest tu może ktoś kto zajmuje się obróbka metalu typu #cnc albo #toczenie ? Szukam kogoś do wykonania prostego przedmiotu(rura z tłokiem i zaślepka od dołu) z nierdzewki.
#praca #spawanie #obrobkametali #obrobkaskrawaniem

Kolejny dzień, no to czas na kolejny wpis/spam na #konstruktorelektrykamator

Miałem wczoraj to wrzucać ale jeden wpis dziennie starczy.

Główne zdjęcie przedstawia stanowisko testowe maksymalnego momentu obrotowego silnika na 12V z motoreduktorem z allegro aukcja 10018470172.

Wstęp:

Po co w ogóle to robiłem?

Znajomy postawił sobie pomarańczarnię, czyli taka czeska sauna (#walaszek) ale z otwieranym dachem, na obu stronach dachu, przy szczycie jest pół metrowej szerokości część która ma się otwierać żeby była wentylacja (żeby nie capiało i było chłodniej). Jako że konstrukcja jest metalowa, a poszycie szklane to troche to waży. Ok 50kg.

Rozwinięcie.

Każdy luft będzie miał przyczepione 3 listwy zębate popychane zębatką, które z kolei będą na łożyskowanej rurze, a tą rurą będzie kręcił wymieniony wyżej silnik.

Miałem lekkie obawy czy zadziała gdyż w opisie jest podany moment obrotowy 50kg/cm (ok 4,9Nm) a to jest mniej więcej tyle ile wychodzi mi z obliczeń. A jak wiadomo produkty z chin potrafią mieć opisy z innego świata (z chin).

Wykonałem adaptery mocujące silnik oraz tulejkę na wałek, do której przyspawałem rurkę.

Punkt podparcia rurki na wadze to 20cm od osi obrotu. Wykres już jest przeliczony na moment obrotowy w Nm.

Zakończenie:

Jak widać moment obrotowy w stanie zablokowanym jest znacznie większy niż to co potrzebuję, więc nie powinno być problemu z poruszaniem tym dachem.

Ostatnie trzy pomiary od 12V w górę są już zafałszowane bo zaczęło uaktywniać się ograniczenie prądowe w zasilaczu.

#spawanie #toczenie #obrobkametali #ogrodnictwo

Wrzucam kolejny wpis bo sądzę że to zasługuje na więcej uwagi.

Dalszy ciąg wczorajszego wpisu na temat spawania podwodnego.

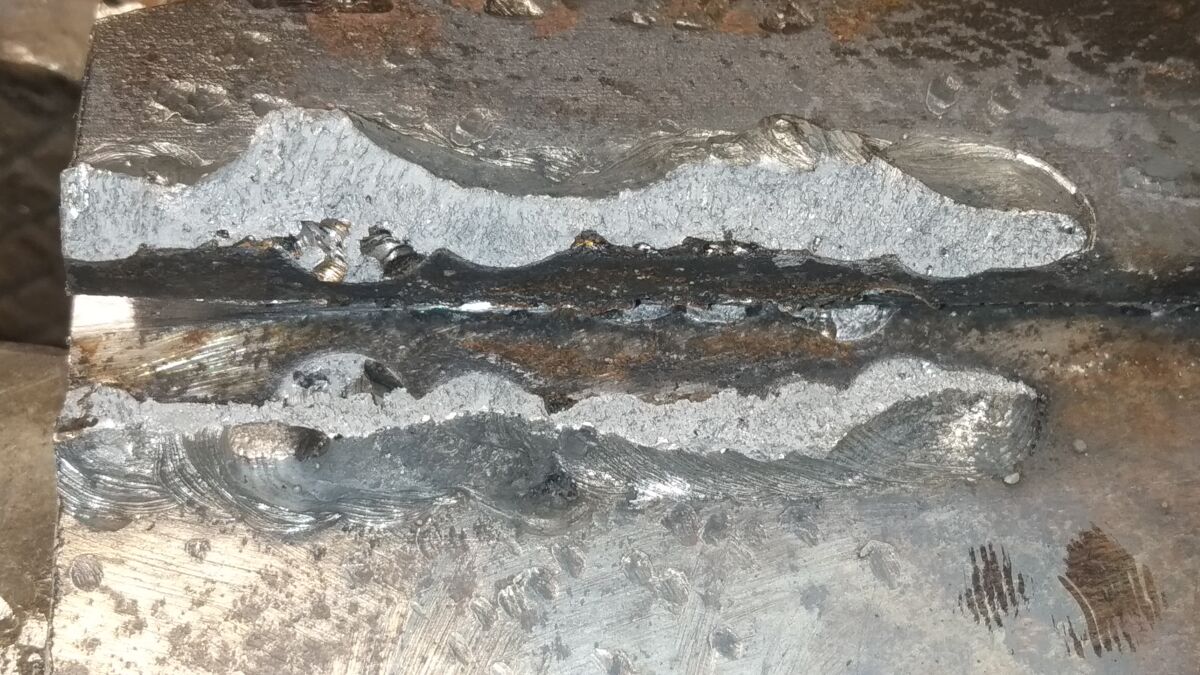

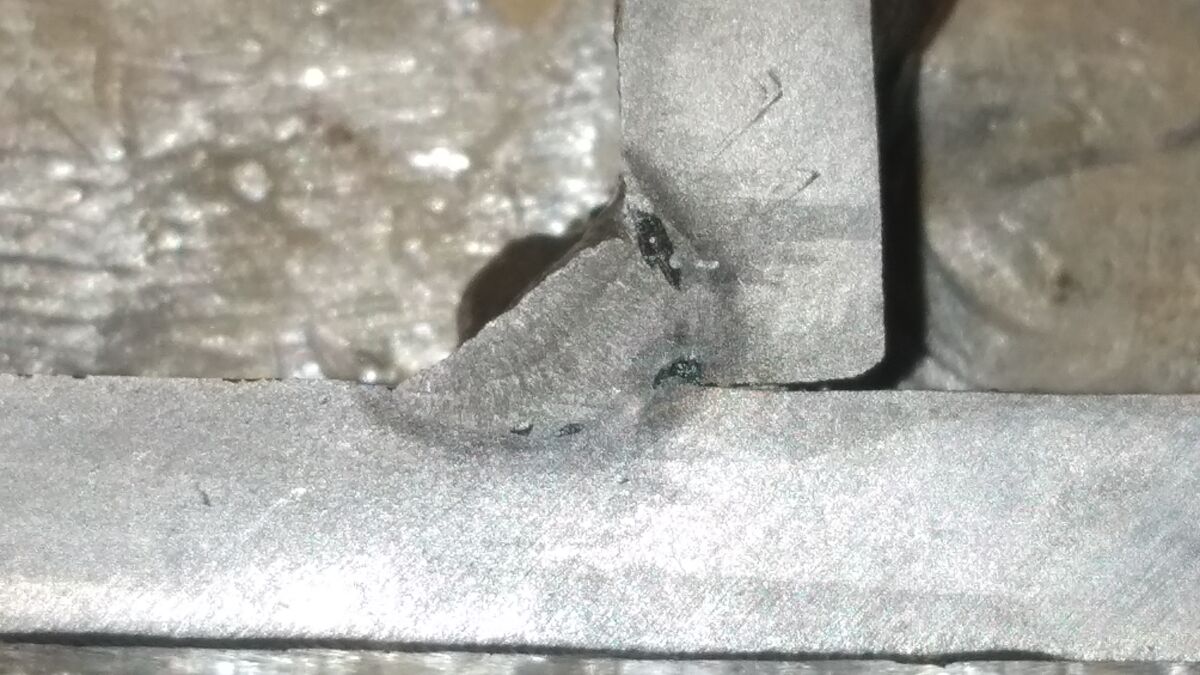

Na prośbę kilku osób zrobiłem próbę łamania, oraz szlifowanie próbki i wytrawianie kwasem. Pieknie uwidoczniła się strefa wpływu ciepła, oraz sam materiał spoiny.

#konstruktorelektrykamator <= mój tag, wczoraj był wpis o spawaniu pod wodą.

#spawanie #pracaspawaczamnieprzeistacza #obrobkametali #diy

Wam też na YT pojawiają się w proponowane filmiki z afgańskimi spawaczami w roli głównej? Bo mi tak, i ostatnio był to filmik o spawaniu pod wodą. Tyle że oni nalali 2cm wody do metalowego korytka i w czasie spawania całą wodę wypluło na boki.

Widziałem filmiki ze spawania pod wodą, gdzieś na platformach wiertniczych czy innych portach. Poczytałem trochę i w jednym z artykułów było że da sie spawać pod wodą zwykłymi elektrodami ale trzeba je pokryć lakierem albo woskiem żeby nie zamokły.

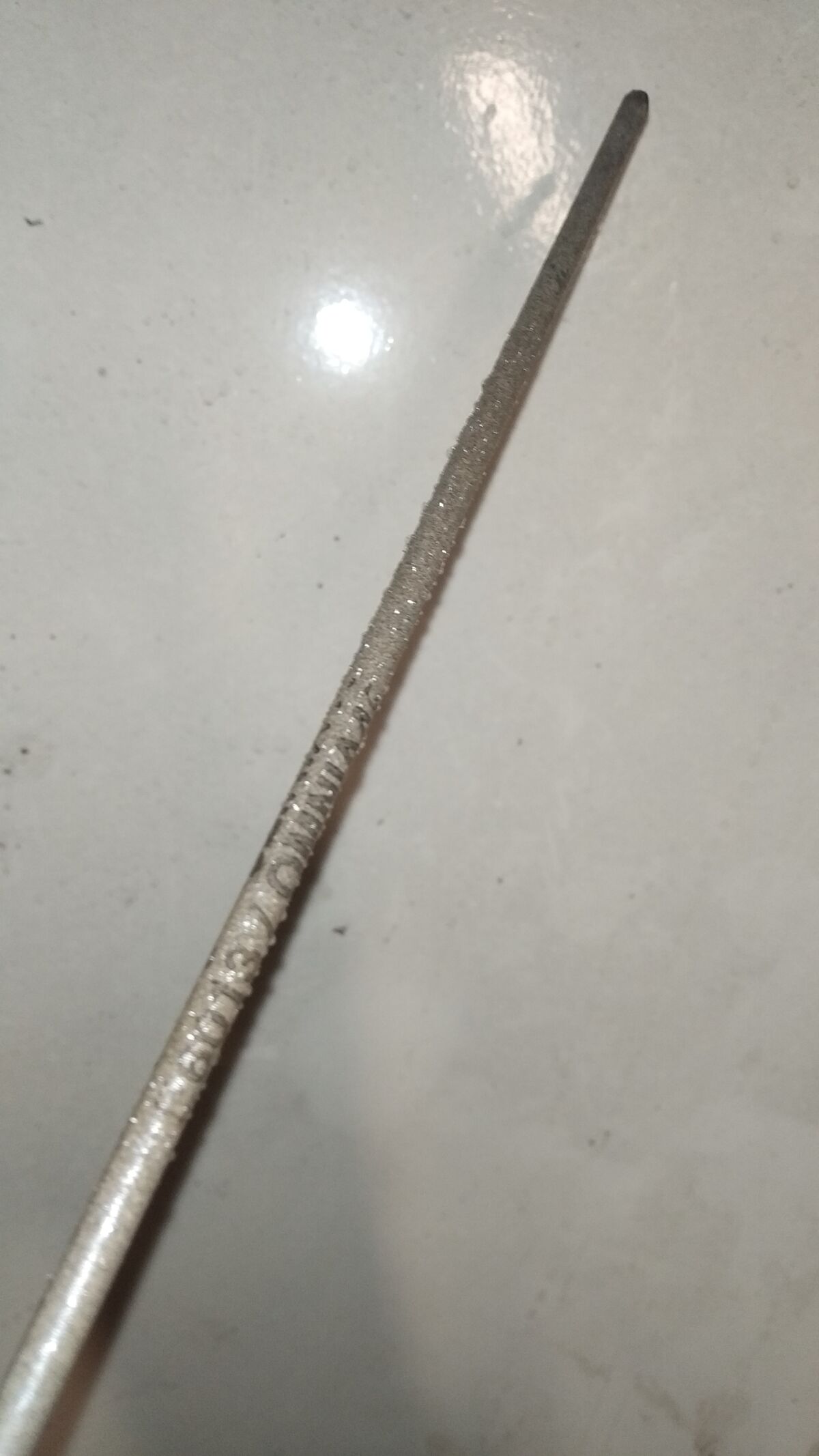

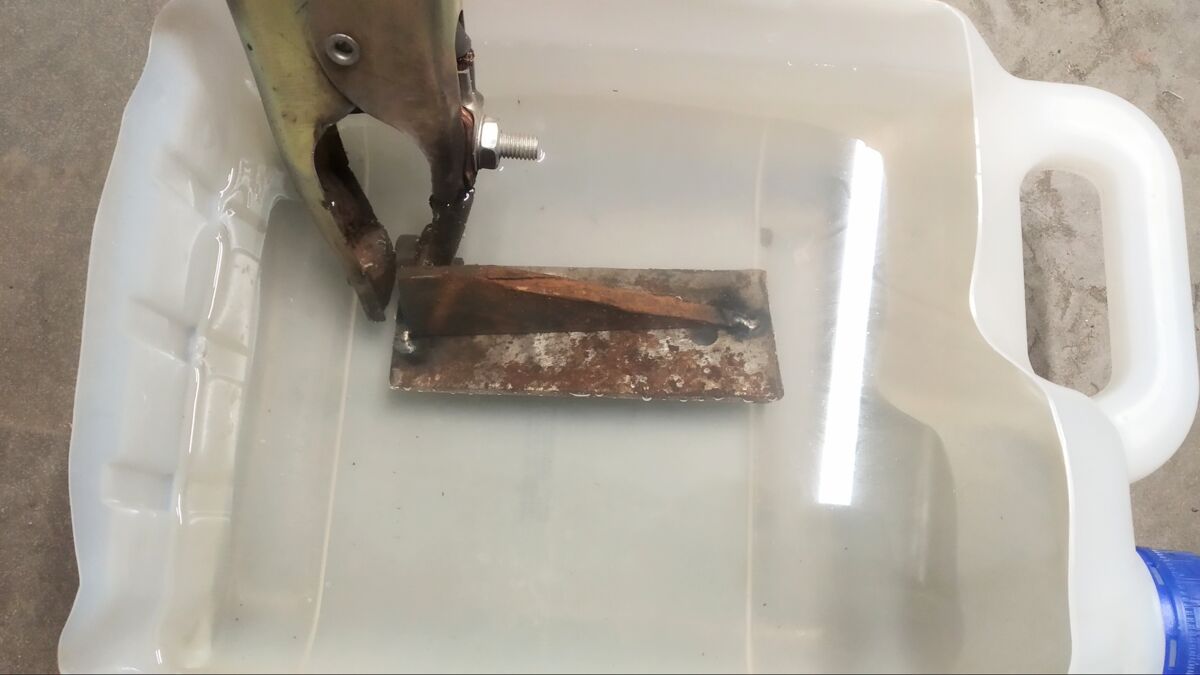

Tak też zrobiłem, polakierowałem elektrody dwoma warstwami lakieru bezbarwnego, i nura do wody. Głębszy pojemnik, tak żeby faktycznie woda cały czas zakrywała miejsce spawania. Od razu mówię, spawałem na oślep. Bąbelki gazu i płomień z tego gazu uniemożliwiał obserwację jeziorka spawalniczego (hehe, bo woda i jeziorko).

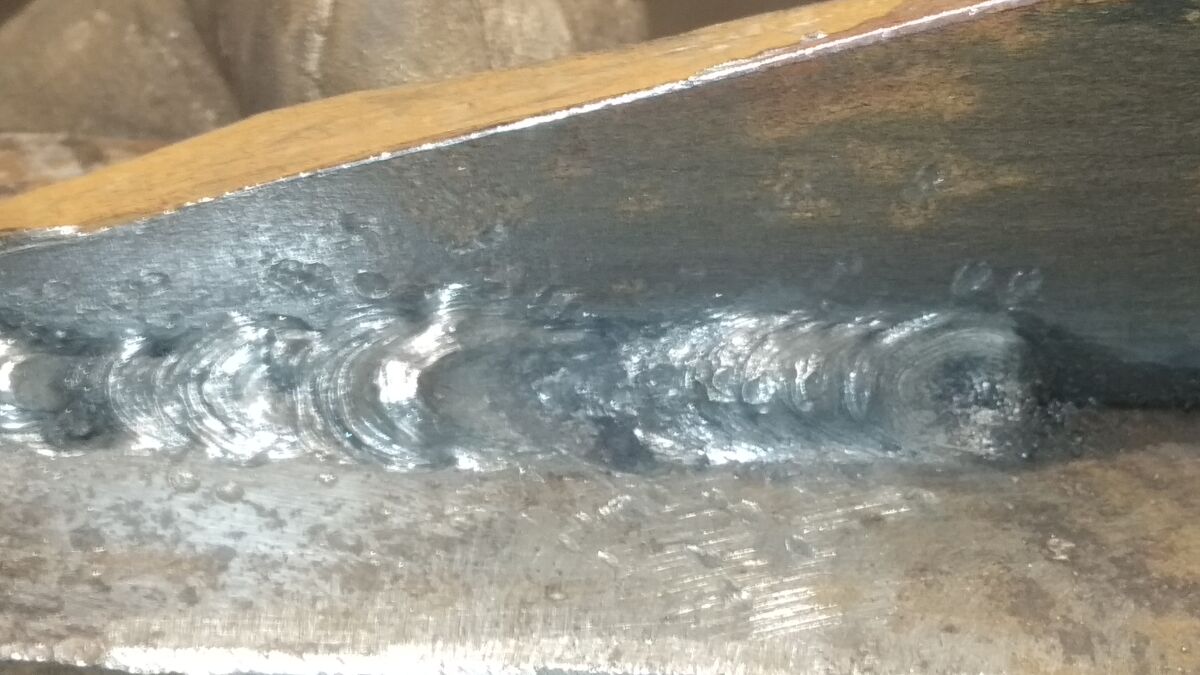

Ale udało się i wyszło takie coś, prąd 120A, elektroda 2,5 6013.

@SUQ-MADIQ I @spawaczatomowy jak oceniacie?

#konstruktorelektrykamator <= mój tag z moimi wypocinami.

#spawanie #pracaspawaczamnieprzeistacza #obrobkametali

@Pan_Wiesio Głowica na płytki okrągłe dużo lepiej sobie poradzi z frezowaniem czołowym gdzie występują np. wycięte otwory laserem (zgorzeliny/utwardzone krawędzie)?

#cnc #gownowpis #obrobkametali #obrobkaskrawaniem #pytanie

Profil aluminiowy (plastelina w h⁎j), otwór fi 4 głębokość 30mm jakie parametry wiercenia? Biore po 5 zł od każdego i słucham państwa.

#pytanie #cnc #obrobkaskrawaniem #frezarka #maszyny #obrobkametali

Pytanie z dziedziny #cnc #obrobkametali #obrobkaskrawaniem #skrawanie

Czy twarde PVC z którego są wykonane niektóre stoły próżniowe maszyn jest możliwe do obrabiania płytkami z węglika? Zauważyłem że ten materiał jest bardzo ścierny i po około 10 minutach pracy głowicy następuje wytarcie płytek rzędu 0,15-0,25mm co już skutecznie uniemożliwia dalszą pracę, bo zaczyna raz że głośno napier*alać, a dwa że zaciąga powierzechnię zamiast skrawać.

Płytki węglikowe przeznaczone do alu coś poradzą? Jaka geometria płytki? APKT? TPKN? Czy koniecznie jakieś droższe?

#spawanie #obrobkametali #konstruktorelektrykamatr pod tym tagiem będę wrzucał swoje wywody.

W firmie zajmującej się cięciem kamienia mają maszynę z obrotowym stołem. Lata wysługi spowodowały spore luzy. Jak się okazało luzy sa na łączeniu pionowego walka i flanszy trzymającej stół.

Pierwsze spoiny położone elektroda 6013 pękały jeszcze przed końcem jej kładzenia.

Sprawdziłem i cokolwiek przyłapane do walka momentalnie pęka. Czyli dużo węgla. Co trzeba zrobić? Mieć spoine która nie pęknie w tych warunkach, z dostępnych elektrod były 316. Spoiny ułożyłem w taki sposób.

Nie pękały w czasie spawania, więc jest szansa że wytrzyma. Już raz spawałem #TIG stał wysokowęglową drutem do 316.
