W c⁎⁎j agresywne środowisko garbarni część X/Z. Dlaczego tak? Bo byłem tam wielokrotnie, nie liczyłem ile razy, i będę tam pewnie jeszcze nie raz. Więc jest szans na wiele ciekawych historii z życia #konstruktorelektrykamator
No to jedziemy z koksem, a raczej innym czarnymi substancjami chemicznymi.
Pamiętacie ten wpis?
https://www.hejto.pl/wpis/dzwonia-do-mnie-z-garbarni-gdzie-piastuje-nieformalne-stanowisko-elektryka-utr-1
No to tu mamy ciąg dalszy.
Pomieszczenie to samo, lecz maszyna kompletnie inna, sterowanie w jest w przeciwległym rogu hali względem szafy z tamtego wpisu. Jaki jest problem i co robi maszyna?
Maszyna to tzw kolejka, jest to szyna z wiszącymi hakami która transportuje mokre skóry do maszyny zwanej wyżymaczką. Konstrukcyjnie bardzo podobne do wyciągu orczykowego w górach.
Problem był taki że nie zawsze startowała, hmmm za dużo powiedziane. Rzadko kiedy startowała, pracownicy mieli już wypracowany sygnał "K1 nie puszcza", K1 to opis stycznika który zasila hamulec w silniku napędu. Wtedy któryś otwierał drzwiczki, poruszył czym tylko mógł w szafie i jakoś maszyna ruszała.
Pokazali mi jak to robią i szybko wytypowałem gdzie jest problem, ale dla pewności trzeba zrobić pomiary.
Na zdjęciu widać kilka podstaw przekaźników i każda z nich ma opis A1 i A2. Są to zaciski zasilania cewi przekaźnika. Zmierzyłem napięcie na A1 no i wystarczające 23V w 24V instalacji sterowniczej. Hmm, no to czego przekaźnik się nie załącza?
Jest taka zasada że napięcie zasilania do odbiornika najlepiej mierzyć jak najbliżej odbiornika lub na jego zaciskach. Pierwszy pomiar zrobiłem między zaciskiem V- samego zasilacza i stykiem A1. Ale po drodze jest sporo przewodów i połączeń w linii V- i tu wielu mogłoby się zgubić stwierdzając że zasilanie jest. Ja znając realia tego zakładu i widząc że 7 podstaw przekaźników jest podłączonych tylko jednym przewodem minusowym i spięte są mostkiem grzebieniowym, sprawdziłem jakie faktyczne napięcie dostaje przekaźnik na zaciskach A1 i A2.
Bingo. Z 23V zostało 12V. Za mało żeby się przełączył ale wystarczająco do podtrzymania zwory.

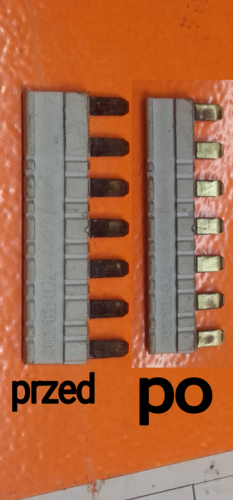

Wyjąłem mostek, wyczyściłem go papierem ściernym, od razu lepiej wygląda w kolorze mosiądzu niż czarny od tlenków.
Po aplikacji na docelowe miejsce sytuacja pozostała bez zmian. Widocznie złącza w podstawach też już są na tyle skorodowane że nie przepuszczają prądu. No to szybka proteza rozwiązania systemowego, mostki z LgY0,75. I prawie od razu maszyna ruszyła, prawie bo jak widać taki mostek jest jeszcze przy dwóch stykach A1 oraz był też przy 3 stykach COM, sygnał wspólny dla sygnału STOP, REV i FOR dla falownika. Oczywiście wszystkie nie przewodziły sygnałów, i też porobiłem mostki z LgY.
Większość usterek w tym zakładzie wynika z agresywnych chemicznych wyziewów i nieprzystosowanych szaf sterowniczych do takich warunków.
Usterki wymuszają upraszczanie układów dla łatwiejszego serwisowania i większej niezawodności. Bo stycznik z ogromnymi stykami przeżyje kilka lat, lub więcej a mały przekazźniczek może rok. Elektronika to jest zmora totalna, jeśli producent nie zaimpregnował płytki grubą warstwą lakieru to po roku maks dwóch element jest do wymiany. Dwa, trzy może cztery razy da się wymienić a potem cena danego elementu jest tak duża względne wartości maszyny że dochodzi do maksymalnego uproszczenia. Najczęściej polega to na pozbyciu się PLC i HMI i zastąpienie tego prostymi przyciskami i przełącznikami.
Jak np na ostatnim zdjęciu. Dziesiątki luźnych przewodów, wszystkie wiszące bez ładu i składu. I ja mam ogarnąć ten makaron.
