Gdzie drukujecie sobie koszulki, bluzy itp.? Szukam jakiejś drukarni online, godnej polecenia, gdyż ta, w której do tej pory sobie drukowałem zmieniła metodę druku i nadruki wyglądają jak cerata przylepiona do materiału... I już nie robią półprzezroczystosci.
#grafika #drukarnie

GURU2

@dylizans Ja tam na allegro parę razy robiłem. Musisz patrzeć po recenzjach.

Fanatyk2

@dylizans Czekam na dwie koszulki z Allegro. Jutro powinny być to pokaże

Pokaż więcej komentarzy (3)

Zawodowiec

w ELEKTRONIKA

8

#elektronika #diy
E, chłopoki! Jest taka sprawa, bo robię se PCB i odkryłem temat ground vias i że to potrzebne czy coś.
Robię płytkę dwustronną i na obu rozlałem masę i z tego co czytałem, to często pasuje te masy połączyć za pomocą stitching vias. No i teraz robię to tak w połowie na oślep, a może jest jakieś rule of thumb? Jakaś prosta grupa zasad jak to robić? W których miejscach zwykle trzeba te przelotki porobić? Ile ich tam nasrać? Jak gęsto?
Nie wiem, czy pisać, jakie mam sygnały na płytce, bo bardziej chcę to prosto zrozumieć i wiedzieć, jak postępować w tym i kolejnych projektach, a nie dostać solucję pod mój konkretny aktualny projekt.

Gruba ryba4

Po brzegu puszczasz, bodajże co 1/4 długości fali najszybszego sygnału. Reszta to tak żeby droga powrotna zasilania (od GND) była mniej więcej taka sama jak VCC. Dalej to już jak uważasz, że jakaś masa wisi sobie radośnie w jakimś zakątku i wypadałoby ją spiąć ze spodnią warstwą, no to wtedy.
Nie ma złotej zasady, to wszystko jest raczej wybieranie mniejszego zła 😉

Zawodowiec2

Dla prostych płytek bez szybkich sygnałów z kontrolą impedancji nie ma konkretnych zasad. Generalnie po prostu patrz jak płyną prądy w tej masie. Dla każdego ważniejszego elementu (układy scalone, kondensatorki na zasilaniu, wszelkiego rodzaju sygnały że stromymi zboczami zwłaszcza z dużym prądem, np. w przetwornicach dc-dc) musisz popatrzeć gdzie płyną prądy zwrotne przez masę i zastanowić się gdzie dać przelotki żeby tym prądom pomóc - czyli zmniejszyć rezystancję/impedancję masy na drodze prądu, zmniejszyć pętlę w przestrzeni, którą ten prąd płynie. Dla bardziej skomplikowanych płytkach gdzie masz szybkie sygnały, martwisz się o EMC, itd, to generalnie temat rzeka i są całe książki na ten temat. Np. Książka Grounds for Grounding.

Pokaż więcej komentarzy (4)

Zawodowiec

w Hydepark

3

Ej, kurde ten. Jest jakaś godna polecenia marka zamienników baterii do laptopów? Mam dość GreenCella i szukam alternatywy.

#baterie #komputery #laptopy #technologia #elektronika

Lider4

@dylizans na pewno nie greencell xd

Zawodowiec0

@Felonious_Gru tyle to już wiem, trzecia reklamacja tej samej baterii się kroi 😛

@Marchew niby bym sobie z tym poradził, ale największym problemem jest otwarcie tego gówna, żeby nie powyginać i nie rozwalić tej obudowy (bateria do Lenovo G510)

@Gepard_z_Libii centra chyba nie produkuje baterii do laptopów (?):thinking_face:, w ofercie elektrona też nie widzę takich baterii 😆

Fanatyk1

Elektron albo centra

Pokaż więcej komentarzy (4)

Zawodowiec

w Hydepark

2

Hej #elektronika
Pytanie jest następujące:

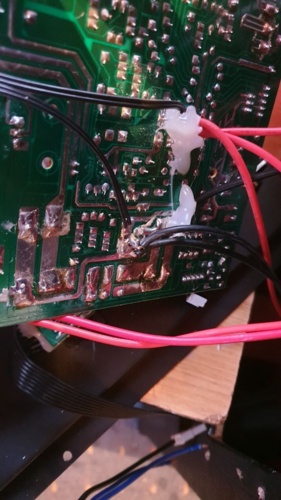

Potrzebuję zaglutować przewody lutowane bezpośrednio do płytki PCB, celem zabezpieczenia przed urwaniem itp.
Jak się nazywa ten glut widoczny na obrazku? Co powinienem kupić by robić takie smarki?

Zawodowiec0

Dzięki Panowie,
Właśnie nie wiedziałem czy mogę po prostu zastosować zwykły klej na gorąco czy to może jakaś żywica albo silikon.
Naczytałem się też gdzieś, że niektóre kleje po zaschnięciu zaczynają przewodzić, więc pojawiły się wątpliwości i ciekawość czym tam smarkają w takich chińskich badziewiach. 😉

Gruba ryba2

Klej słaby, ale za to szybki. Jak chcesz go łatwo usunąć polewasz/psikasz izopropanolem i po kilku sekundach sam odchodzi.

Pokaż więcej komentarzy (11)

Zawodowiec

w Hejtter

10

Chciałem tylko napomknąć o tym, że sprawia mi ogromny stres fakt, że aplikacja Hejtter odświeża content w losowych momentach. Mierzwi mnie to i boli.

Specjalista1

@dylizans jesteś pewny że w losowych momentach a nie przez próbę przejścia na kolejną zakładkę przy krzywym przesunięciu palcem?

Pokaż więcej komentarzy (4)
