Druk 3D

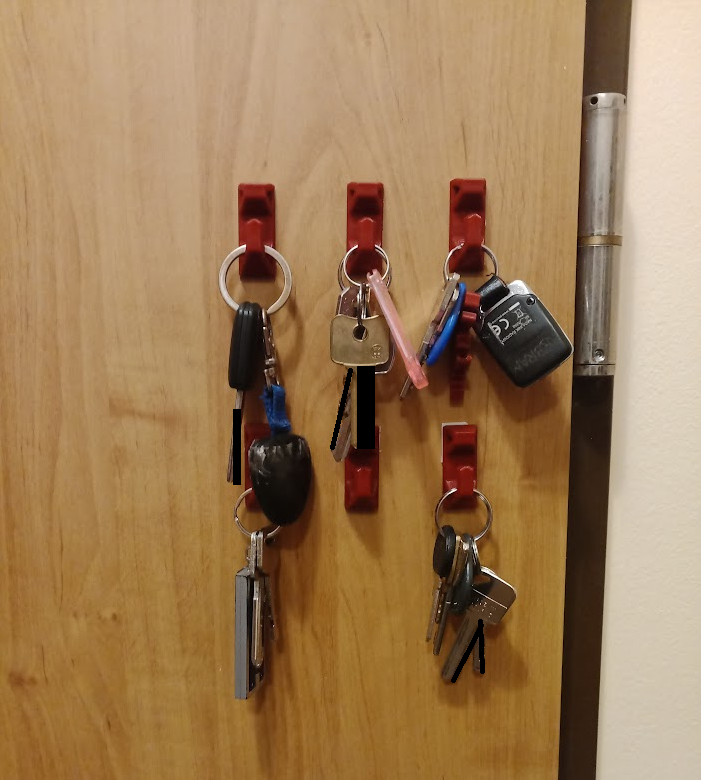

W druku 3D najbardziej pododają mi się szybkie proste rzeczy, które dobrze rozwiązują konkretny problem. Od jakiegoś czasu nie mogłem znaleźć wygodnego miejsca na organizację kluczy, aż w końcu się zebrałem i wymyśliłem. Zdecydowałem powiesić je na drzwiach, bo tam są najczęściej używane. Tutaj haczyki wydrukowane z gotowego modelu, jedynie rozmiar jest dostosowany do kluczy.

PS wiem że do tego nie trzeba druku 3D, ale wciąż wychodzi dużo taniej i nie trzeba jechać do sklepu.

#druk3d #diy

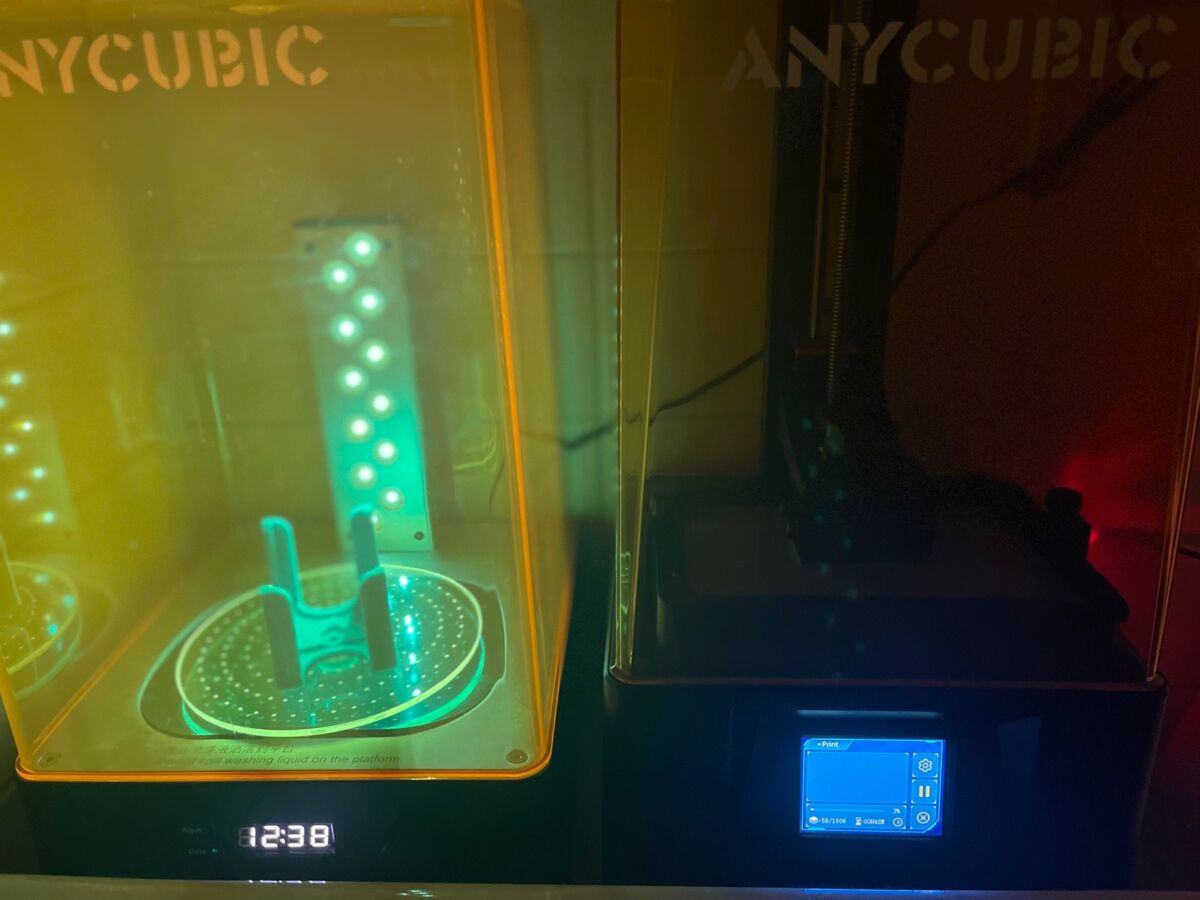

Drukuje sobie a co mam robić

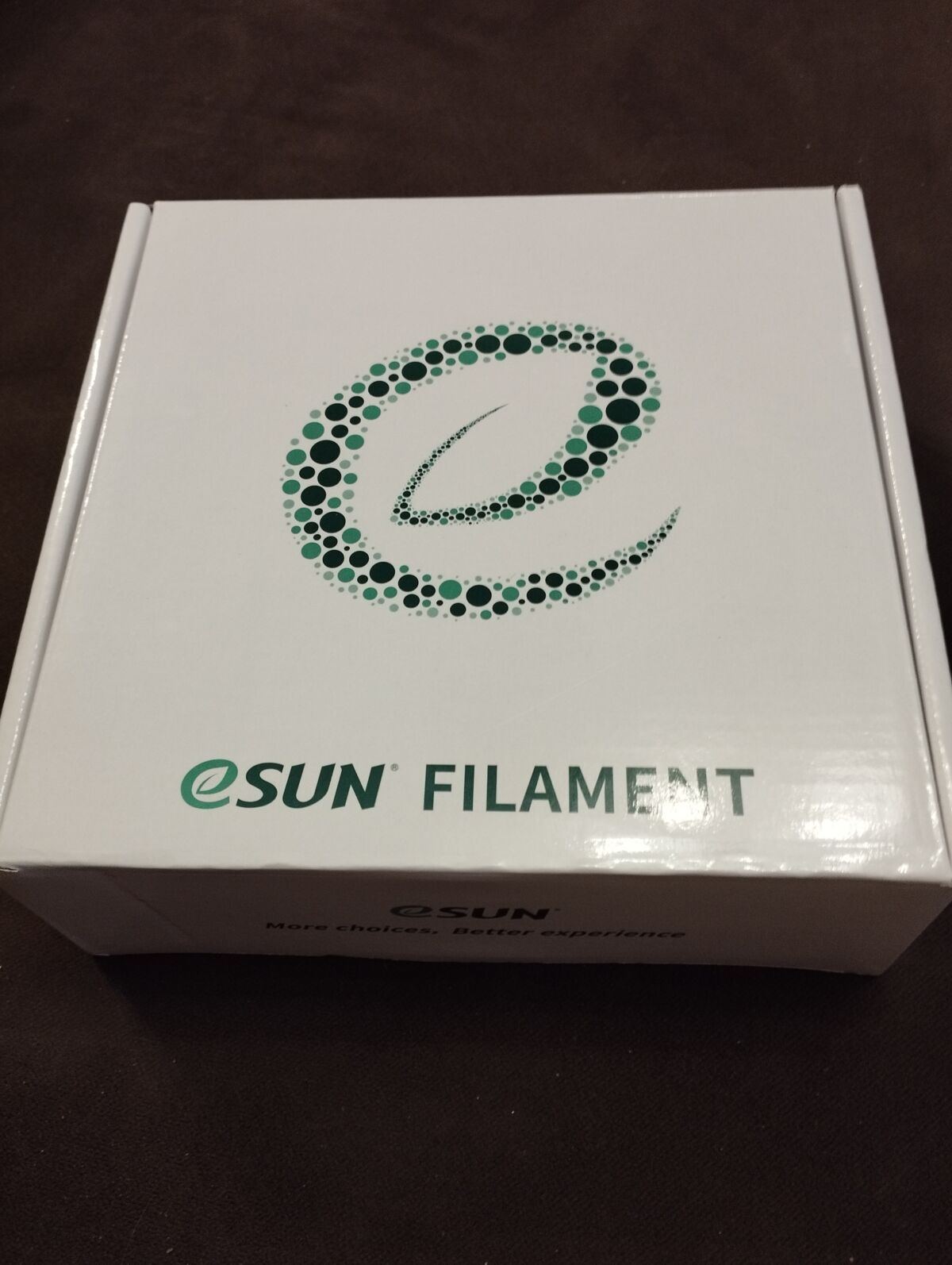

Mmmmm, świeża dostawa. Będzie drukowane!:partying_face:

#raspberrypi #linux

Hej

obecnie mam octoprinta na raspberry pi 4 model b (system raspbian), z racji że nie drukuje 24/7 postanowiłem że postawię serwer samba na malince. I tu pojawia się pytanie czy transfer plików (na razie po wifi-kiedyś LAN) nie wpłynie na pracę octoprinta który jest dla mnie priorytetem , oraz czy nadanie większej hierarchii octoprintowi sprawi że ten będzie dostawał 100% potrzebnych zasobów a samba i transfer "resztki" <- taki efekt byłby satysfakcjonujący, ale nw czy to tak działa

Zdjęcie karetki dla uwagi XD

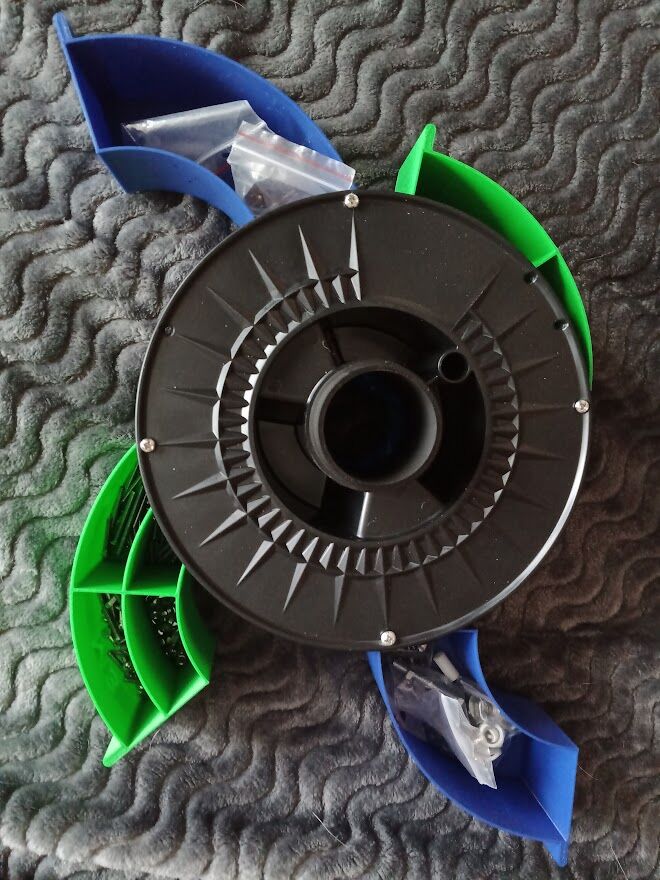

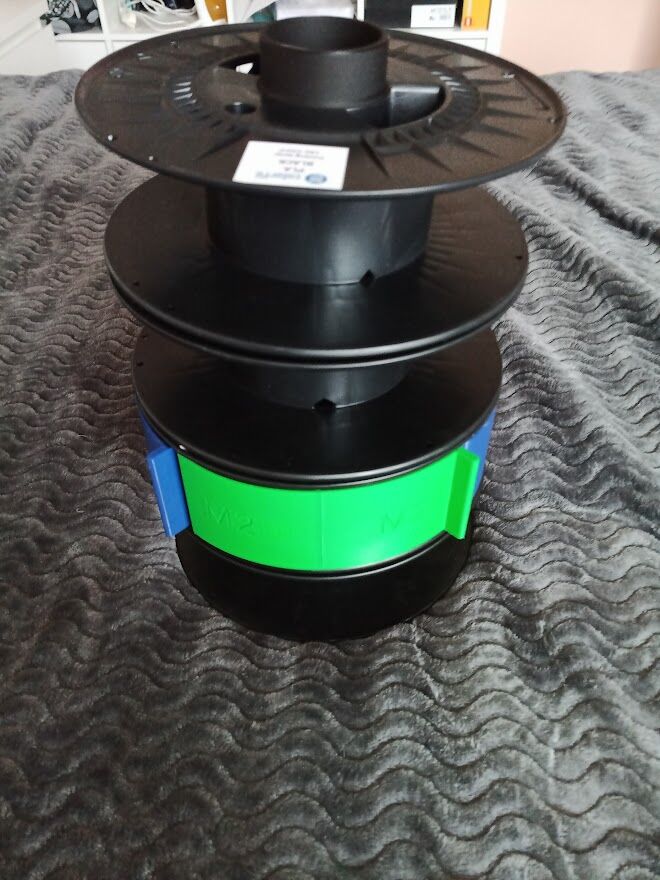

Buduję sobie obrotową szafkę/segregator na drobne rzeczy, głównie do druku 3D i elektroniki/mechaniki. Główny powód to ogromna ilość pustych szpul po filamencie i walające się dysze, śruby i oporniki bez swojego miejsca. Na razie wydrukowałem jedno piętro na śrubki M2, M3 i M4 oraz drobne gwoździki i osierocone wkręty z Ikei.

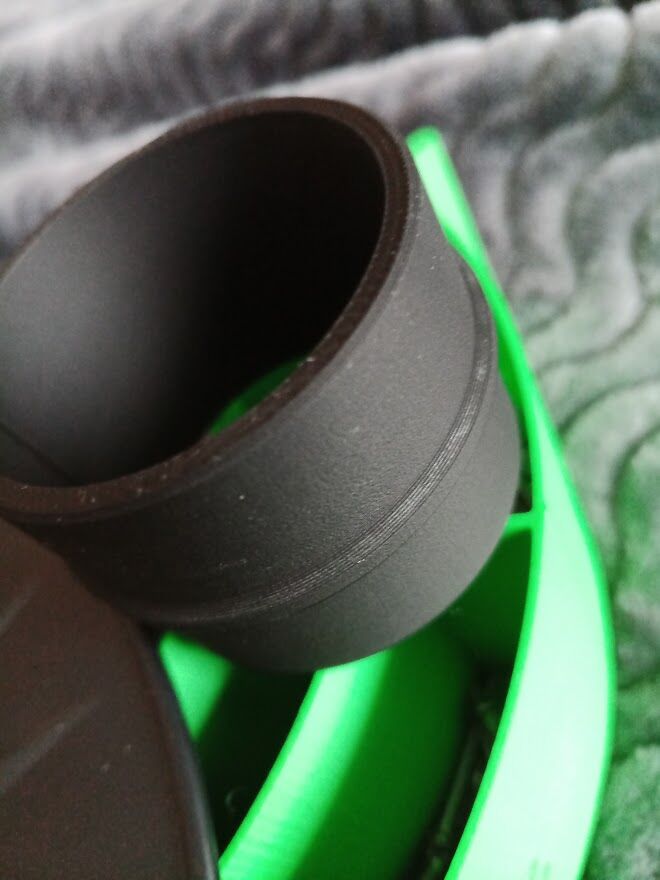

Kręgosłupem tego monstrum są łączniki które pozwalają na obrót dodając kilka mm separacji między szpulami. Nie wiem kiedy i na jakiej wysokości skończę ten projekt.

Więcej szczegółów na filmiku:

https://streamable.com/byqwnp

#druk3d #diy

Czy macie może przyjaciele, jakiś projekt ruskiego okrętu wojennego "Moskwa". Oczywiście w wersji już z dziurą :yum: na stlfinder znalazłem inne pływaki, ale nie tego.

Marzy mi się ozdobą do akwarium...

wczorajszy dzień testów

#druk3d

Dawaj pioruna, natychmiast!

#druk3d #heheszki

W sumie to się pochwale moim chungusem i trochę historią tego jak wszedłem w #druk3d

Otóż najpierw sobie kupiłem Ender 3 V2, ale wciąż mnie wkurzała konieczność upgrade i ograniczona konstrukcja. Zawsze chciałem móc drukować większe rzeczy więc kupiłem największą możliwą rzecz jaką można w rozsądnej cenie (koło £700).

Wybór padł na Tevo LIttle Monster - wielką delte o podłożu kolistym ponad 300mm średnicy oraz 500mm wysokości!

No i kupiłem xD Ten rok ponad od czasu jak przyszła to ciągły rollecoaster. Nie ma dnia i godziny, by nagle jakiś kabelek się nie przerwał, coś gdzieś nie utknęło, coś się nie poluzowało itp.

https://streamable.com/oevt7i

Ale wiecie co? Uwielbiam tego skurczybyka :grinning:

Z tej drukarki oryginalne zostały tylko metalowe profile oraz zasilacz (naprawdę porządny! chociaż głośny).

Drukarka spokojnie podczas grzania potrafi wziąć ponad 450W - a to za sprawą beda który jest na 230 V grzany bezpośrednio z AC.

To w połączeniu ze sztywną i sporą konstrukcją sprawia, ze ta drukarka to świetna opcja jak ktoś lubi drukować wielkie rzeczy.

Obecnie po modach drukuje bez zająknięcia z prędkością 100mm/s i ograniczeniem jest jedynie ilość filamentu jaka może przepływać przez hotend.

Wszystko dzięki zmienionej płytce i oprogramowaniu Klipper które ma genialne narzędzia takie jak kalibracje drgań czy ciśnienia filamentu podczas stopu.

Drukarka mnie nauczyła sporo - głównie tego, że jednak nie warto oszczędzać na dobrej drukarce xD Teraz poluje na Bambu lab by móc robić drobniejsze rzeczy troche lepiej, ale jeśli chodzi o wazy czy inne spore konstrukcje to zdecydowanie Tevo pozostanie ze mną na długo gdyż naprawdę jest niesamowite do tego!

Poniżej pare fajnych i niefajnych filmików z mojom xD

(Od najnowszego do najstarszego, więc jak oglądacie od dołu to zobaczycie progress jak się zmieniał).

https://streamable.com/18dfr5

https://streamable.com/4j67s3

https://streamable.com/ho90d7 // swoją drogą ten MAF już od roku jeździ ze mną w aucie xD

https://streamable.com/wj9v1k

https://streamable.com/5yazvk

https://streamable.com/3mqonn

https://streamable.com/ybtun0

https://streamable.com/zin0tv

#majsterkowanie #diy #inzynieria

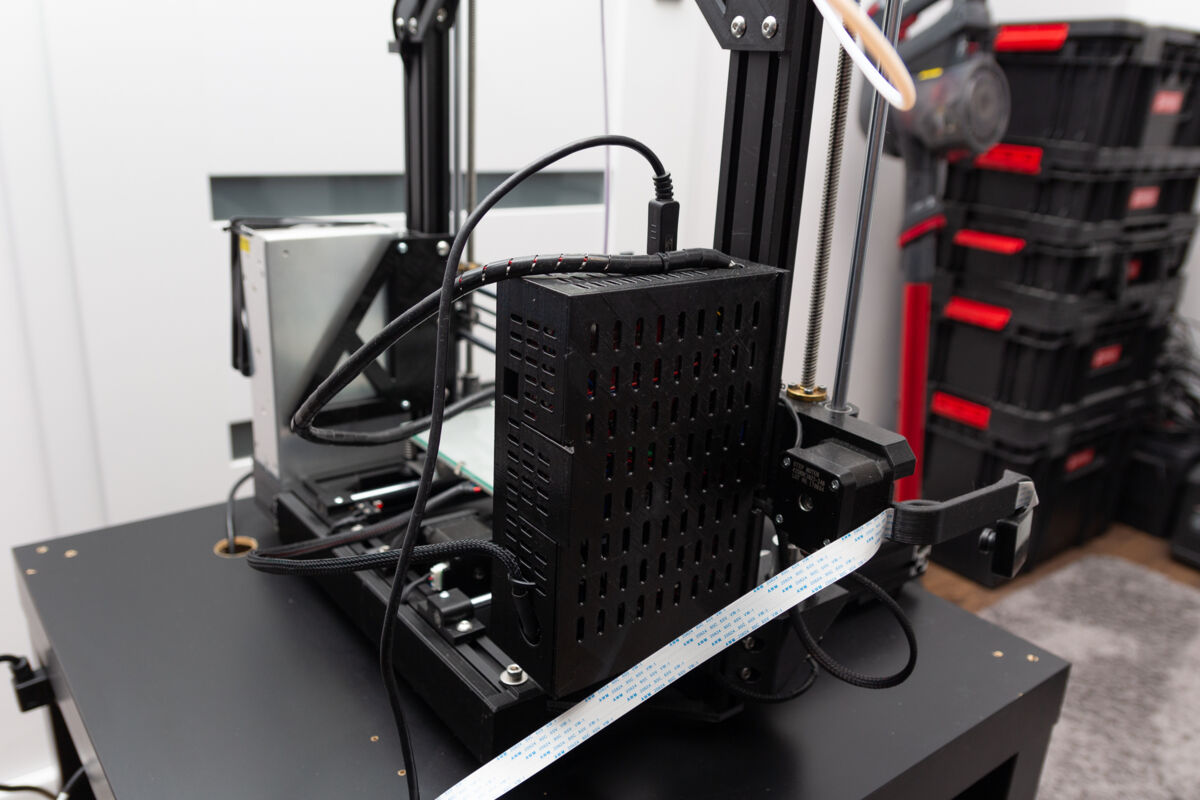

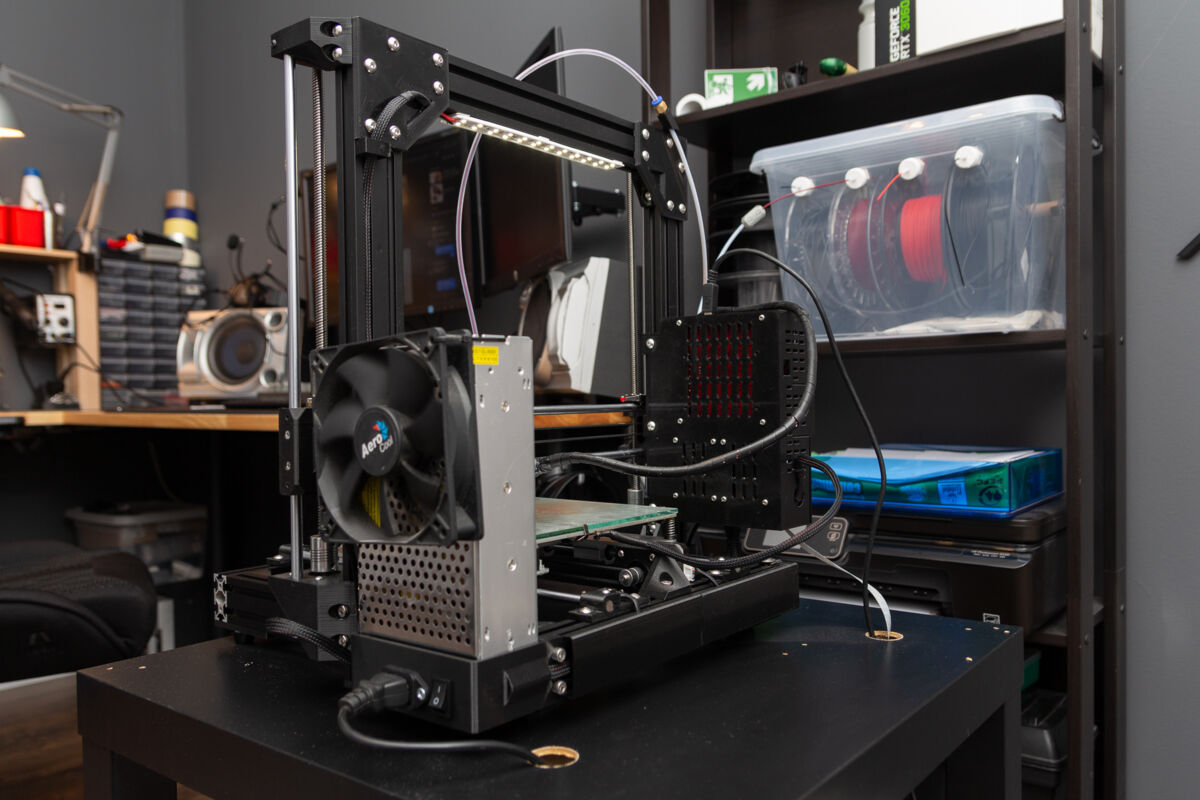

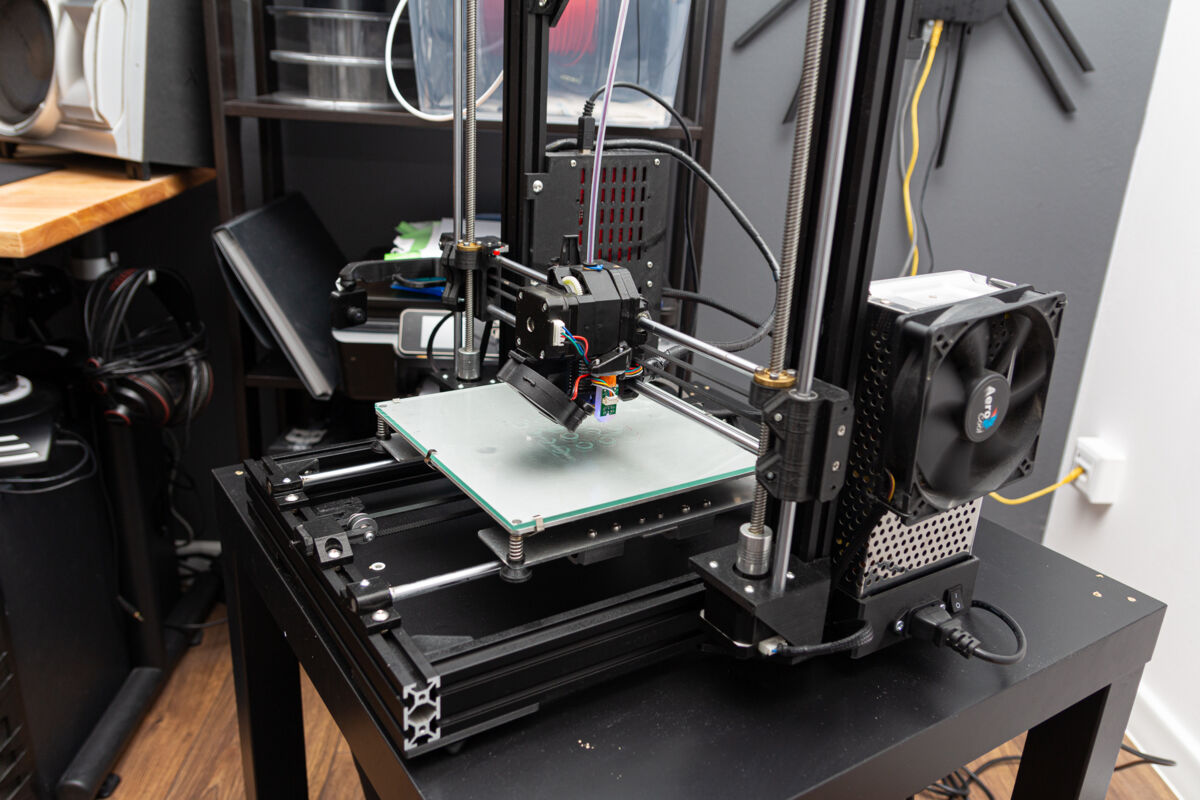

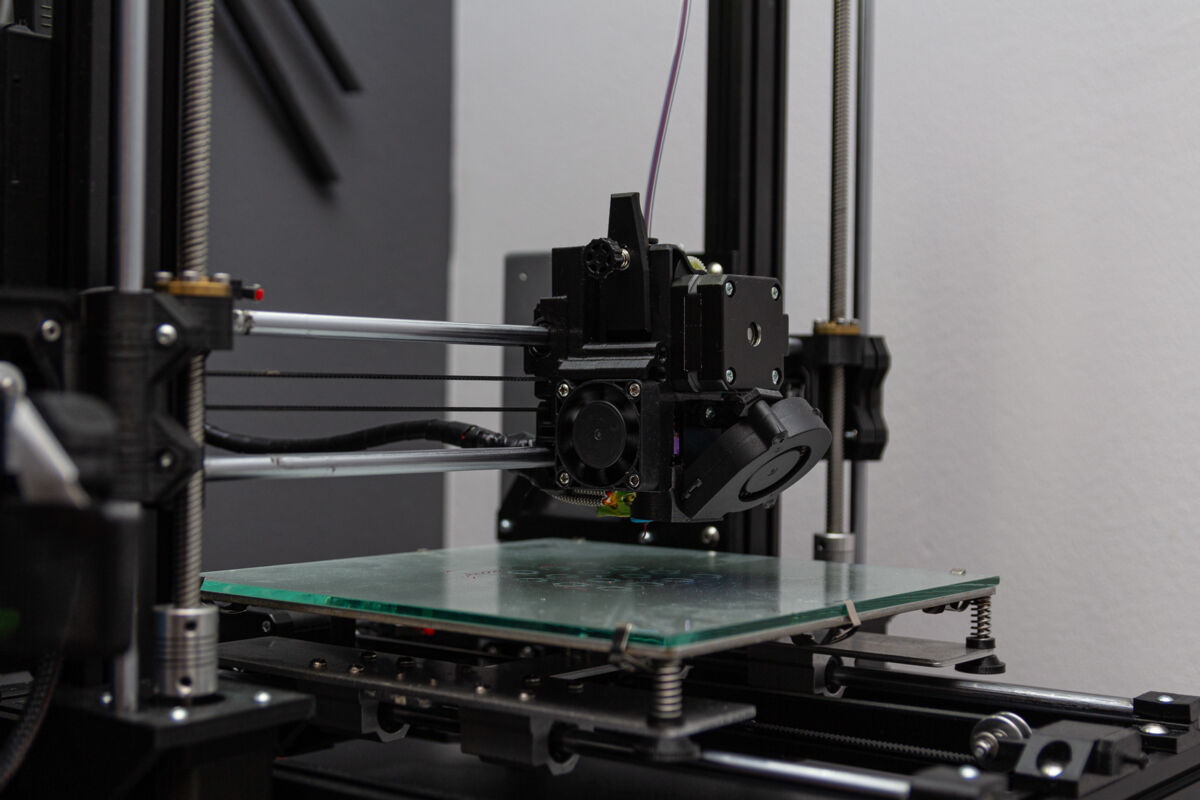

Konwersja Anet A8 do AM8 BEAR

Miał być buildlog jeszcze na wykopie ale temat trochę się przeciągnął i nie robiłem zdjęć w trakcie więc będzie #chwalesie w #druk3d.

Przygodę z drukiem 3D zacząłem w 2017 od zakupu Anety na aliexpresie. Po kalibracji i miliardzie modów przedrukowała dzielnie ze mną pewnie jakieś 50kg filamentu PLA i PET-G do sierpnia 2022 gdzie postanowiłem zapewnić jej godną starość i dokonać konwersji do aluminiowej ramy znanej jako AM8.

Założenie było takie, żeby zrobić to jak najlepiej przy najniższym możliwym budżecie, karetka musiała mieć ekstruder bazujący na BMG i hotend E3D V6 (bo takie rzeczy akurat już miałem), zachować starą elektronikę i wycisnąć z niej wszystko co się da na Klipperze i inne stare części, które potem mogę tanio i szybko wymienić. Jako że w tamtym momencie posiadałem tylko tą drukarkę to musiało wszystko pasować od razu po wydrukowaniu wszystkiego, więc żeby się upewnić, że tak będzie postanowiłem zrobić złożenie wszystkich znalezionych części w Inventorze, dopasować je i ewentualnie wymodelować swoje części.

Wydrukowałem wszystkie części z PET-G co zajęło mi jakieś 4-5 dni praktycznie druku non stop, szpula 800g wystarczyła z zapasem. Rozłożenie starej Anety i złożenie tego wszystkiego, spięcie elektroniki, poprawienie niektórych wydruków i nawiercenie/gwintowanie profili zajęło mi jakieś 20h. Zrobienie konfiguracji Klippera, sprawdzenie elektroniki, PIDy, kalibracja rezonansu akcelerometrem ADXL345, poziomowanie stołu i bedmesh 2-3h. Jeśli chodzi o kalibracje i slicer to używam SuperSlicer, wziąłem stockowe dedykowane dla Prusy MK3 profile dla dyszy 0.4mm, odpaliłem autospeed z volumetric speed zależnym od filamentu i layer time goal max. print speed ustawione na sztywno na 200mm/s.

Drukuje lepiej niż ender3? Tak. ( ͡°( ͡° ͜ʖ( ͡° ͜ʖ ͡°)ʖ ͡°) ͡°)

Czy było warto? Nie.

Drukuje głównie z PETG i na ten moment drukarka jest niezawodna i nie wymaga żadnej dodatkowej pracy przy drukowaniu, kalibracje pierwszej warstwy wykonałem tylko raz w sierpniu tamtego roku i cały czas jest "first layer porn" na całej powierzchni druku nawet przy używaniu trzech różnych szyb 4mm, a dzięki hegronowi to bardziej jest problem z odklejeniem wydruku, niż z samoczynnym odklejaniem się. Jakość wydruku jest dobra nawet przy prędkościach bliskich 100mm/s, input sharper i pressure advance w kliperze robią robotę, ale niestety pozostały charakterystyczne dla stepsticków A4988 artefakty na pionowych ścianach.

Niestety, drukarka nadal jest bardzo głośna, a stolik lack jeszcze potęguje ten efekt. Kolejny etap upgrade to będzie wymiana płyty głównej na coś co ma mcu 32bit i ciche stepsticki, zasilacza na jakiś sensowny 24V co pociągnie ze sobą wymianę stołu i grzałki oraz wymiana wałków i łożysk. Wtedy koszt samych części drukarki zbliży się do gotowych złożonych drukarek, które będą drukować pewnie lepiej i na większej powierzchni.

BOM: https://github.com/Pheneeny/AM8/blob/master/BOM.pdf

Koszta:

- Rama AM8 Altrax - 150zł

- Nakrętki młoteczkowe M5 do profili 70 szt. - 77zł

- Śruby, nakrętki, podkładki - 75zł

- Filament PET-G Rosa3D Czarny 800g - 70zł

- Klon ekstrudera BMG - 70zł

- Klon głowicy E3D V6 - 40zł

- Koła pasowe GT2 20T - 11zł

- Silnik krokowy pancake - 38zł

- Klon BLTouch z shoppe - 60zł

- Pierdoły typu: trytki, paski GT2, rurki teflonowe, 2x moduł mosfet, grzałka 40W, oploty na przewody, szkła na stół, ADXL345 itd. - około 200zł

W sumie: +/- 800zł nie wliczając kosztu rpi 3b i kamery, które nie są niezbędne do działania, ceny z sierpnia 2022.

Lista plików do wydruku:

- https://www.thingiverse.com/thing:2657605

- https://www.thingiverse.com/thing:3994482

- https://www.thingiverse.com/thing:2330654

- https://www.printables.com/pl/model/43577-am8-bear-extruder-x-ends do przerobienia pod nakrętki śruby trapezowej od Anet A8 lub kupno pasujących - takich jak w prusie mk3

Cześć, kupiłem Endera V3 neo i zaczynam zabawę. Natomiast mam kłopot,m pierwsza warstwa filamentu nie chce mi się przykleić do stołu. Temperatura stołu to 60 a filamentu 200 stopni. Miał ktoś taki problem. Będę wdzięczny za wszelkie porady. Miłej soboty wszystkim! #druk3d

#druk3d Polecam kanał. Gość z UrbexHistory właśnie kończy projekt Iron Mana

https://youtu.be/qw\\_j7\\_Cy2OI

btw jak się osadza link na hejto?

#druk3d

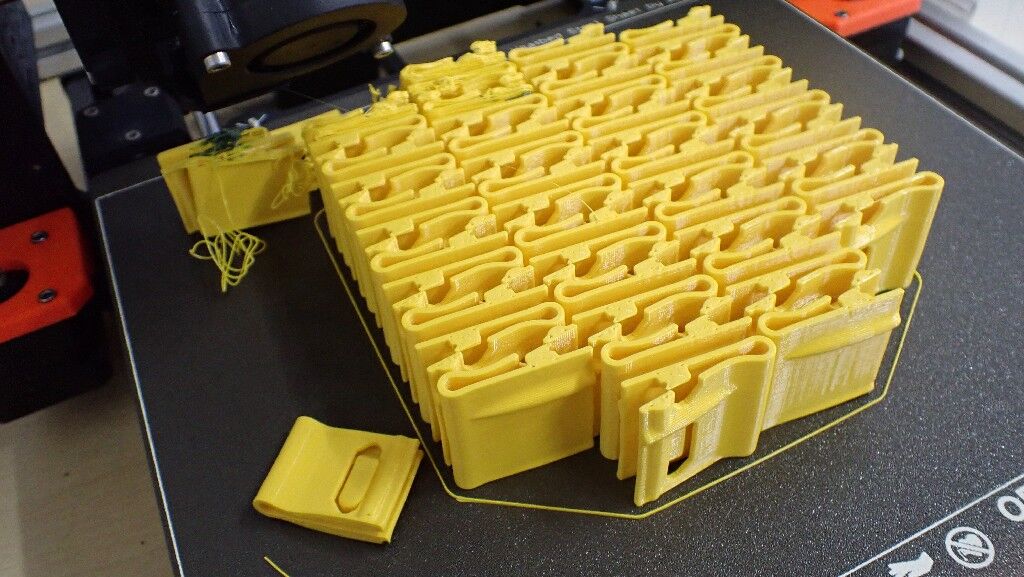

Wkręciłem się w ostatnich miesiącach bardziej w #druk3d na maszynie Prusa Mk3 robiąc czasami produkcję małoseryjną.

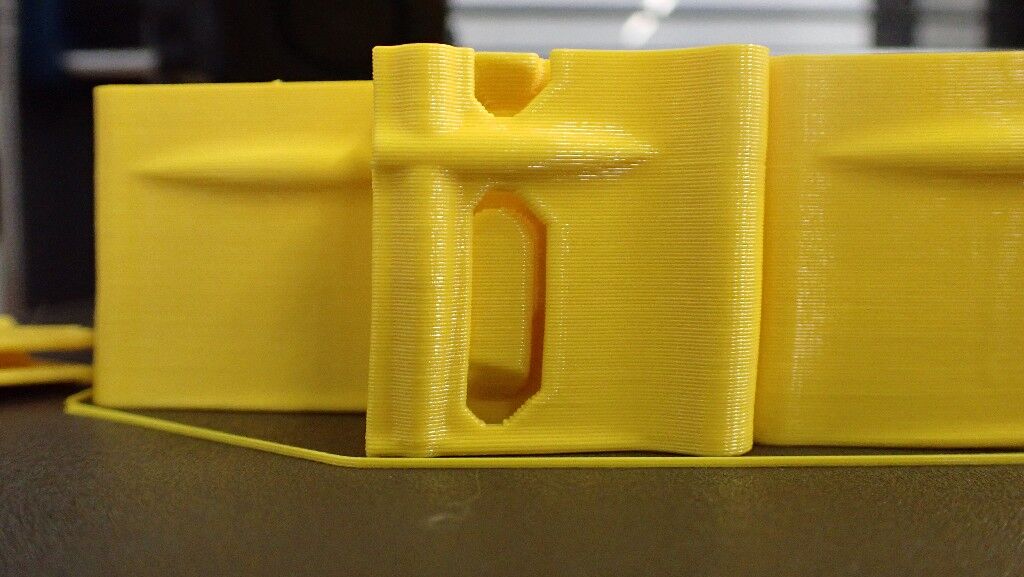

Na fotkach przykład druku nieudanego, gdzie drukarka była puszczona samopas na noc i okazało się że wymiary elementów zdryfowały w osi X, psując tym samym efekt dobowej pracy i trochę materiału (PETG).
Czasami zdarzały się większe uskoki rzędu 1mm, jakby pasek przeskoczył, albo silnik pogubił kroki. Wszystko na standardowych, dość żółwich prędkościach.
Oś zdjąłem, rozebrałem, złożyłem z dbałością o zablokowanie kół na silnikach, napięcie paska i jak renkom odjął.
Podgoniłem nawet prędkości w obszar 300mm/s przejazdów i 1500mm/s2 przyspieszeń i śmiga bez zająknięcia. Tylko estetyka troch3 ucierpiała, bo elementy teraz troszkę matowe, a nie połyskliwe jak wcześniej.
Ciekawi mnie czy ktoś już ustalił rzeczywistą przyczynę takiego ściagania osi. Co to może być?

Czołem!

Postanowiłem pochwalić się półproduktem mojego małego projektu domowego. Lekki background:

* rok temu nie miałem nawet drukarki
* rok temu wiedziałem o cadzie tyle że istnieje
* mam dwójkę dzieciaków (trzecie w drodze), więc nie mam zbyt dużo czasu na swoje życie

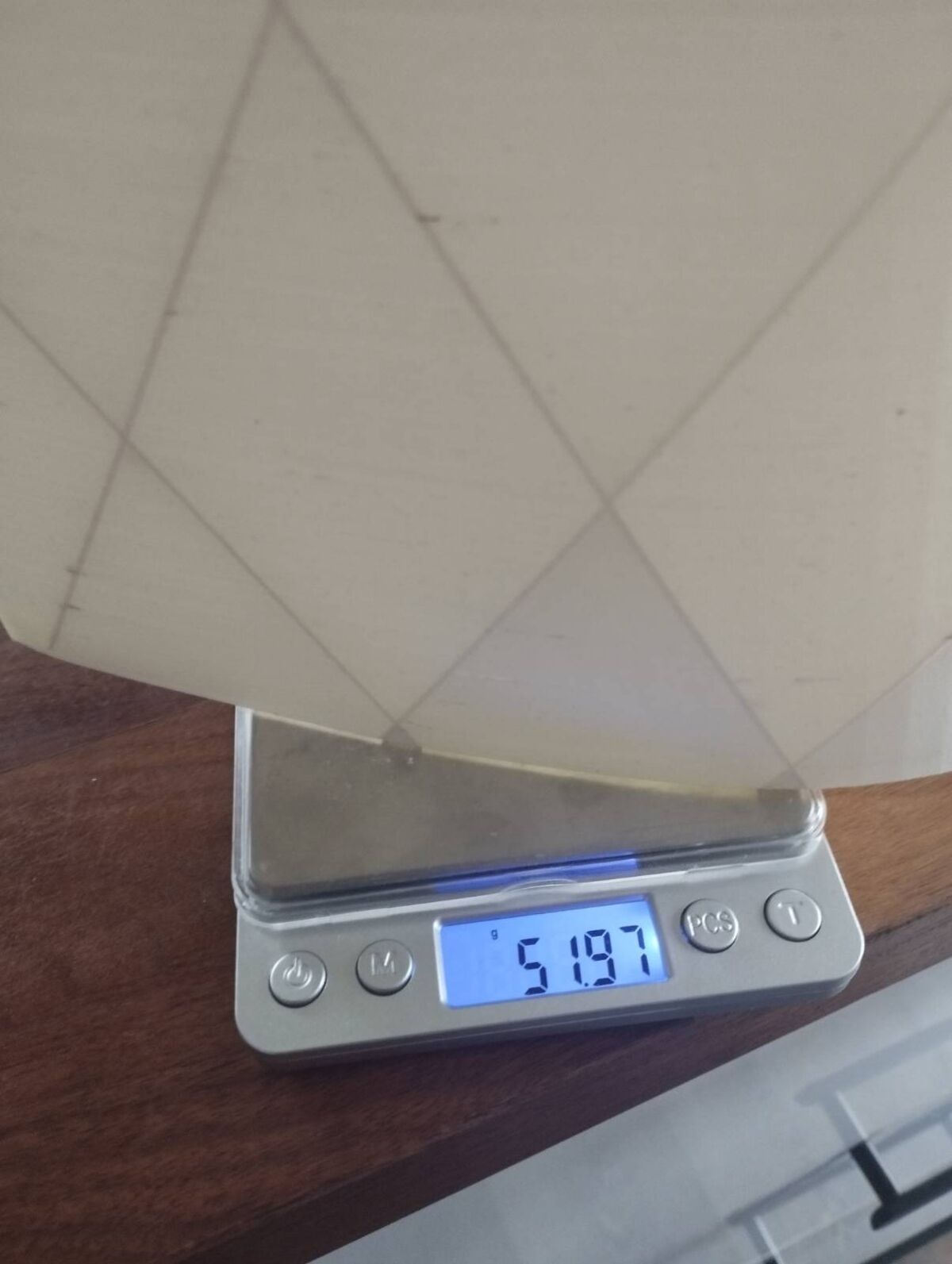

W załączniku zaprojektowane i wydrukowane przeze mnie skrzydło, sklejone lekko na odpierdol bo to i tak był test z którego chciałem wyciągnąć lekcje (jak np to, że trzeba zapewnić odpowiednią powierzchnię do łączenia części, bo to nawet po zdjęciach widać że nie do końca mi to pykło).

Podsumowując eksperyment udany, skrzydło przeszło crash-testy z dziećmi, dokonało żywota dopiero jak córka postanowiła stanąć na nim 😉

cześć, chciałbym zapytać czy pomógłby mi ktoś ogarnięty z zakupem pierwszej drukarki

zapraszam na pw

#druk3d

A curated collection of designer mechanical puzzles, rendered in precisely tuned, fully tested models for 3D printing

Chciałbym się pochwalić żyrandolem, który wydrukowałem i złożyłem niedawno.

https://www.thingiverse.com/thing:75582

#druk3d

Są tu jacyś konstruktorzy amatorzy? Kupiłem moduł grzewczy do osobnego montażu (Anet A8 plus). Podajnik zamontuje na ramie więc nie będzie obciążać prowadnic. Teraz pytanko: jak to zamontować? Może być uchwyt drukowany czy będzie się topił?

I'm not a huge fan of 3D printer upgrade but this piece of concrete paver is something I put under each of my machines that I run every day. Let me show you ... #jenotcontent

Ktoś tutaj z Creality 2 Pro ?
