Fotowoltaika

#fotowoltaika #odnawialnezrodlaenergii #wykresy

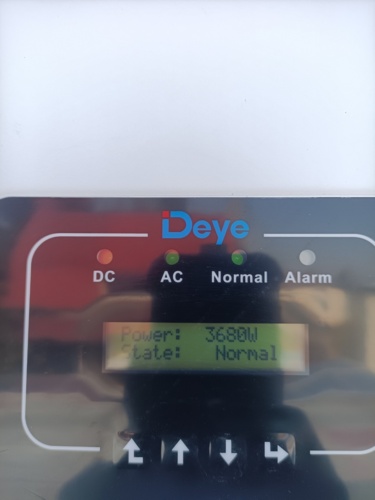

Udało mi się właśnie uruchomić moje nowe PV. Okazało się, że po pierwsze źle była jedna żyła podpięta w skrzynce z bezpiecznikami (tam już były dwie żyły wpięte od starego falownika i ta nowa żyła nie chciała się tam wpasować bo była innej średnicy). Jak już to ogarnąłem to okazało się jeszcze, że w instrukcji obsługi jest błąd (PE zamieniony z fazą) ale na szczęście na wtyczce były prawidłowe odznaczenia choć niepełne. Wniosek jest taki żeby nie czytać instrukcji tylko montować tak jak jest na urządzeniu poza znaczne. Cieszę się jak dziecko bo męczyłem się z tym od wczoraj. #stepujacybudowlaniec

Eko Niezależny się wykurzył
https://www.youtube.com/watch?v=JR8l05QStTA
#fotowoltaika #offgrid #tauron

Czy mamy tu fotowoltaicznych świrów? Rozglądam się za instalacją PV na dach wraz z magazynem energii do 50k brutto i dostałem ofertę na PV 6,75kW i magazyn 10.25 kWp.

Co do sprzętu to wstępnie miały by to być panele Risen RSM108-10-450BNDG, falownik SAJ HS2 10k oraz magazyn SAJ 10,24kWh.

Sprzęt w tych samych pieniadzach mogę zmienić na odpowiedniki od Sofar i Corab Encor.
Np.
magazyn encor ess g2 10.24 oraz falownik encor hybrid 8k plus panele EC480-10-120B lub ec450-10r-108fb

Wszystko wygląda podobnie, z tym że corab ma polska gwarancję. No i nie wiem czy brać chińczyka, czy chińczyka pod polska marką.
#fotowoltaika

Wiecie że od dziesięciu dni wszyscy na nowych zasadach przeszli na godzinowe stawki RCE ¯\\_( ͡° ͜ʖ ͡°)_/¯
https://aktywnyprosument.pl/ceny-rce/lipiec24.php
#fotowoltaika #energetyka

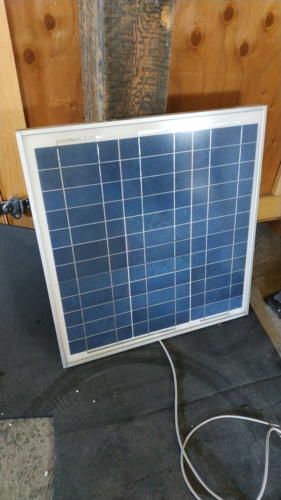

@dildo-vaggins będzie co z tego panelu? Wiem, że to nic specjalnego, ale za darmo [̲̅$̲̅(̲̅ ͡° ͜ʖ ͡°̲̅)̲̅$̲̅]
Stoi w robocie na strychu jako "stary", a ja bym zrobił sobie elektryczne otwieranie okna szklarni + może podlewanie. Akumulator mam, tani i prosty sterownik od skośnookiego mam, arduino mam.
Nie ma więcej napisów co do parametrów i nie wiem jak długo był używany. Liczę na utrzymanie akumulatora w stanie prawie naładowanym przez lato.
Okno będzie otwierane i zamykane 1-2 razy na dobę za pomocą silnika z przekladnią ślimakową.

#fotowoltaika #macmajster

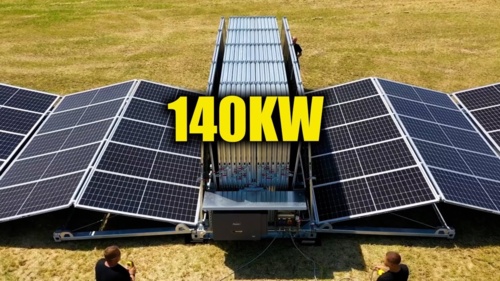

140kWp możliwych do zainstalowania w 5 godzin. Wystarczy płaska powierzchnia. #ekologia #oze #technologia

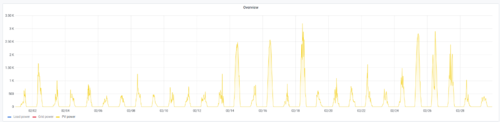

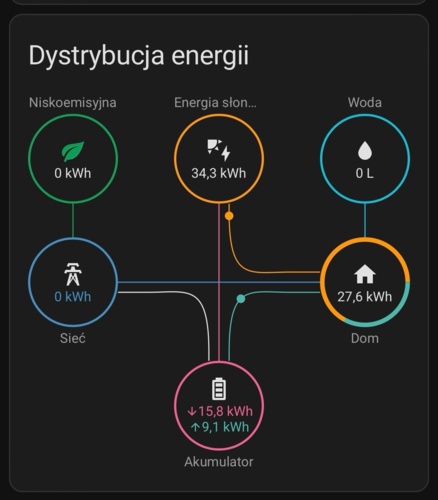

Dzisiaj solidna produkcja energii, mimo poźniejszego zachmurzenia musiałem szukać sposobów żeby zużyć nadmiar.

Szacuję że gdyby dzień był 100% bezchmurny, byłbym w stanie wyprodukować około 50kWh energii - kosmiczna ilość.

Za rok koniecznie muszę dołożyć drugi magazyn energii.

#dildomajsterkuje #fotowoltaika #homeassistant #diy

Lato się zbliża

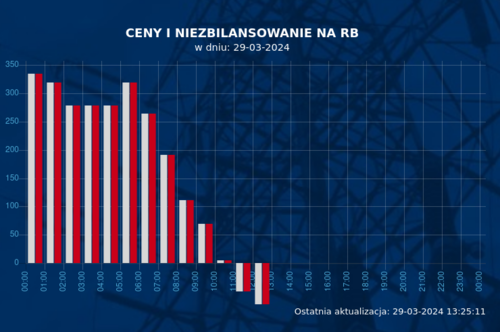

Astrolodzy przepowiadają ujemne ceny prądu

#pse #prad #fotowoltaika

Czas na podsumowanie #dildomajsterkuje fotowoltaiki w miesiącu luty 2024.

Pierwszy z serii wpisów na ten temat tutaj:
https://www.hejto.pl/wpis/chwale-sie-swoim-szalonym-planem-postanowilem-zdredukowac-rachunki-za-prad-i-bud

W skrócie dla niecierpliwych:
Prąd zużyty przez dom: 496 kWh
Prąd wyprodukowany przez panele: 148 kWh
Najwyższa dzienna produkcja: 15,8 kWh
Oszczędność w PLN: 151zł

Specyfikacja instalacji:
Panele: 8 szt. 550Wp JA SOLAR Bifacial
Falownik: Growat SPF 5000 ES
Magazyn energii: własnej konstrukcji 16 ogniw LiFePO4 EVE 304Ah i JK-BMS 200A
Konstrukcja na gruncie, nachylenie 16 stopni.
Koszt całej inwestycji to około 20000 PLN.

Dni w pełnym offgridzie: 4

Jestem w trakcie powiększania instalacji o 5 dodatkowych paneli 560Wp czyli o 60% tak żeby w miesiącach listopad i luty zwiększyć niezależność energetyczną, oczywiście spowoduje to duże nadwyżki w miesiącach letnich ale i na to może znajdę rozwiązanie (klimatyzacja całego domu, terma do ogrzewania wody, koparki kryptowalut itd.)

#majsterkowanie #diy #elektryka #elektronika

Czas na podsumowanie pierwszego miesiąca (styczeń 2024) z #fotowoltaika własnej konstrukcji i pomysłu.

Pierwszy z serii wpisów na ten temat tutaj:
https://www.hejto.pl/wpis/chwale-sie-swoim-szalonym-planem-postanowilem-zdredukowac-rachunki-za-prad-i-bud

Reszta pod tagiem #dildomajsterkuje

W skrócie dla niecierpliwych:
Prąd zużyty przez dom: 415,3 kWh
Prąd wyprodukowany przez panele: 102,4 kWh
Najwyższa produkcja: 12 kWh
Oszczędność w PLN: 97zł

Specyfikacja instalacji:
Panele: 8 szt. 550Wp JA SOLAR Bifacial
Falownik: Growat SPF 5000 ES
Magazyn energii: własnej konstrukcji 16 ogniw LiFePO4 EVE 304Ah i JK-BMS 200A
Konstrukcja na gruncie, nachylenie 16 stopni.
Koszt całej inwestycji to około 20000 PLN.

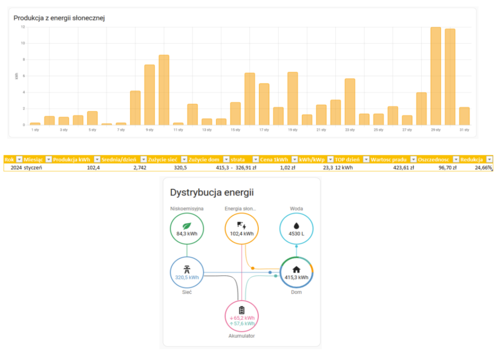

Dorzucam grafikę z dokładniejszym podsumowaniem i produkcją dzienną. Warto zwrócić uwagę, że mimo opadów śniegu miałem produkcję prądu każdego dnia - to jest zaleta paneli Bifacial. Panele odśnieżałem dwa razy.

Przy produkcji prądu 12kWh prądu starczało na bycie offgrid całą dobę więc jest to minimalna wartość aby nie używać prądu z sieci (w zimę używam pieca gazowego kondensacyjnego który zużywa około 2kWh prądu na dobę).

#majsterkowanie #diy #elektryka #konstruktorelektrykamator #elektronika

Ma ktoś może balkonową PV? Np. parkside z Lidla?
Czy podłączę dowolny panel do tego mikroinwertera?

Pora na podsumowanie projektu #dildomajsterkuje

Pan elektryk był, przerobił rozdzielnice na 1F, dal roznicowki lepsze typu A, zrobił mi też przełącznik agregat-sieć. Sprawdził fazy i bolce ochronne w gniazdkach. Na po nowym roku umówiłem się na pełny przegląd instalacji do ubezpieczyciela, pomiar impedancji pętli zwarcia, pomiar rezystancji uziemienia i izolacji itd.

Wszystko działa i jest bezpieczne. Ostatnie zdjęcie to Solar Assistant - oprogramowanie do zarządzania fotowoltaiką (około 60 dolarów za licencję) daje możliwość sterowania falownikiem, ma opcję automatyzacji (np. Jeśli jest mało słońca to przełącza się w tryb UPS i prąd jest podawany gdy jest zanik z sieci).

Dziś pochmurno i panele dają około 200-300Wh.
Bateria pracuje. Przed podłączeniem baterii pamiętajcie podładować kondensatory za pomocą rezystora - żeby nie podłączyć „”szokowo” - wtedy nie będzie iskry i dłużej wam posłużą.

Koszt całości zwiększył się o około 1k (do 21k za całość) bo musiałem dokupić drugi ochronnik przepięć na falownik. Elektryk wziął 450zl za 2.5h pracy (miał tylko kabelki połączyć bo wszystko było pociągnięte).

Co o miesiąc będę dawał podsumowania produkcji.

Bardzo dziękuję @myoniwy za porady.

#diy pozwolę sobie użyć tagu #konstruktorelektrykamator

#elektryka #chwalesie #majsterkowanie

#dildomajsterkuje

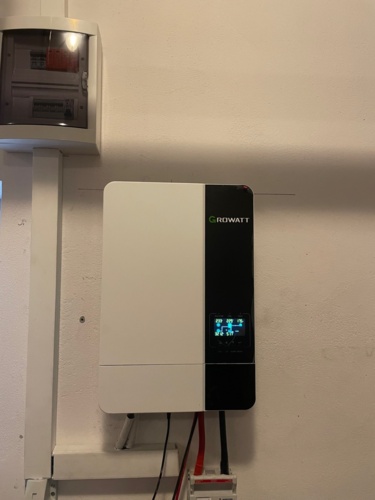

Panele w końcu wiszą, po covidzie przyszła grypa i wszystko się opóźniło.
Panele układało się dość prosto, 8 sztuk około 2h we dwie osoby. Kąt to około 16 stopni - dość mało bo więcej nie było jak, przez ogrodzenie na wysokości 170cm no i limit wysokości konstrukcji bez zgłoszenia czyli 3 metry.

Dziś uruchomienie falownika a jutro przyłączenie do instalacji domowej.

Postanowiłem że co miesiąc będę wrzucał na tagu podsumowanie z produkcji prądu, i ilości pobranej z zakładu energetycznego oraz zwrot inwestycji.

#fotowoltaika #elektryka #diy

#dildomajsterkuje „Kabelki” o przekroju 70mm2 zaprasowane prasą hydrauliczna 6t, podłączone do baterii i do obudowy bezpieczników oraz do falownika. Przyznam ze praca z takimi kablami nie należała do najprzyjemniejszych.

Tak wiem, 70mm2 (max 245A) to overkill, mogłem dać 50mm2(max 198A) a nawet 35mm2 (max 135A) pewnie dałoby radę, ale jeśli chodzi o bezpieczeństwo - wole zaokrąglić w górę, zwłaszcza jeśli w przyszłości zachce mi się dokupić drugi falownik do tej samej baterii.

Protip: jeśli będziecie łączyć styk baterii z końcówka oczkowa to pamiętajcie żeby końcówka była ocynkowana (nie z czystej niepowlekanej miedzi) - łączenie miedzi z aluminium w instalacji elektrycznej powoduje utlenianie elektrochemiczne i degradacje kabli oraz osłabienie ich przewodzenia, nie stosujecie tez past do złącz al/cu, producent baterii LiFePO4 zakazuje ich użycia.

#diy #fotowoltaika #konstruktorelektrykamator #elektryka

#dildomajsterkuje \<\<\< zainteresował cię temat, możesz obserwować tag

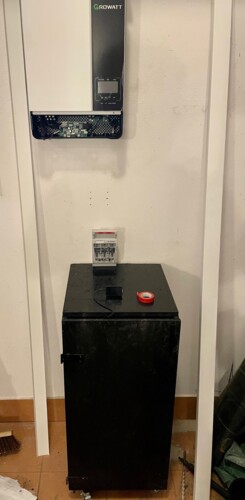

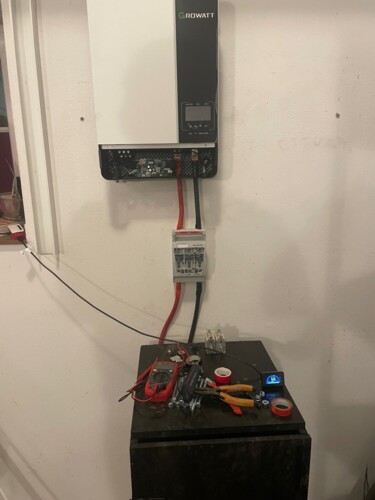

Bateria trafiła już do obudowy w docelowym miejscu w garażu, elektronika podłączona. Inwerter wisi na swoim miejscu. W przyszłą sobotę jak będzie mniej wiało mam zaplanowane wieszanie paneli na konstrukcji, kuzyn zadeklarował się mi pomoc jako ze zawodowo pracuje na wysokościach.

Składając ogniwa w baterie pamiętajcie o ważnej sprawie - zawsze ale to zawsze narzędzia metalowe owijajcie izolacją aby zminimalizować ryzyko zwarcia!

Rękawiczki miłe widziane, ale jako ze operujecie w ramach napięcia tzw. bezpiecznego - to ryzyko porażenia jest mniejsze, jeśli zachowujecie zdrowy rozsądek.

Co do instalacji, stosuje kable wejściowe i wyjściowe (230v do i z falownika) o przekroju 3x6mm2. W przyszłości być może wymienię na 3x10mm2, chociaż obciążalność prądowa 6mm2 to około 7kw pracy ciągłej, nie wiem co musiałbym robić żeby taką moc używać. Na ten moment ciężko dostać w sensownej cenie taki kabel, a ziemny graniczy z cudem żeby go ułożyć bez siłowania się.

To na baterii to rozłącznik RBK, przez niego będzie przechodziła bateria do falownika, w rozłączniku bezpieczniki topikowe 160A.

Na ten moment tyle, wrzucę coś jeszcze po założeniu paneli No i po uruchomieniu instalacji.

#fotowoltaika #konstruktorelektrykamator #diy

#dildomajsterkuje \<\<\< zainteresował cię temat, możesz obserwować tag

Postępów ciąg dalszy, obudowa baterii została pomalowana na czarno farbą trudnopalną.

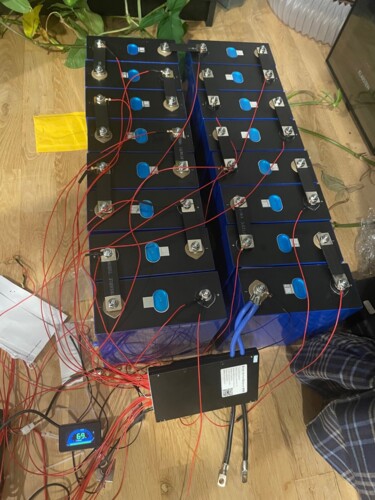

BMS uruchomiony w celu sprawdzenia działania no i zapoznania się z układem podłączenia ogniw w całość. W rogu zdjęcia z baterią widać dokupiony wyświetlacz LCD pokazujący podstawowe dane baterii.

Na ostatnim zdjęciu cieniutki kabelek 70mm2, końcówka oczkowa m8 i zapalniczka dla skali - 1m takiego kabla kosztuje 50zl, ale nie warto oszczędzać, kabel ten może pracować pod natężeniem ciągłym ponad 200A, a to daje nam większe bezpieczeństwo przed pożarem.
Pamiętajcie nigdy nie zaokrąglać w dół grubości kabla, zwłaszcza przy instalacji 48V która chwilowo moze takie prądy osiągać.

Drugie zdjęcie to zrzut ekranu z BMSa który ma komunikacje po Bluetooth (ma tez CAN/RS485). Jak widać ogniwa przyszły do mnie idealnie zbalansowane o roznicy w napięciu na poziomie 0.002V.

#majsterkowanie #diy #fotowoltaika #konstruktorelektrykamator

Zakładam tag #dildomajsterkuje w którym będę relacjonował postępy z budowy instalacji offgrid.

Dziś chwale się zrobieniem obudowy na baterie, jeszcze pewnie pomaluje to i dodam jakiś zamek albo kłódkę. Całość to około 240zl i godzina pracy. W środku będzie miejsce na bms oraz okablowanie, z tylu zostawiłem kilka cm miejsca na przeciągnięcie kabli od baterii o przekroju 70mm2 - solidne pytony wytrzymujące ponad 200A pracy ciągłej.

Jeśli chodzi o ogniwa to nawet przy pracy ciągłej 150-200A nie będą cieplejsze niż 35-45 stopni wiec mogą być w zamknięciu, ja nie robiłem szczelnie bo wole jakiś ruch powietrza mieć.

#majsterkowanie #diy

#elektryka #elektronika #fotowoltaika #supla

Nawet nie wiem jak zapytac . Chcialbym zeby nadmiar pradu produkowany przez panele byl wykorzystywany przez grzałke w bojlerze . A jakby sie to dalo jeszcze pod suplą zrobic to juz bedzie bajka . Jakiego urzadzenia potrzebuje ?
