#fotowoltaika

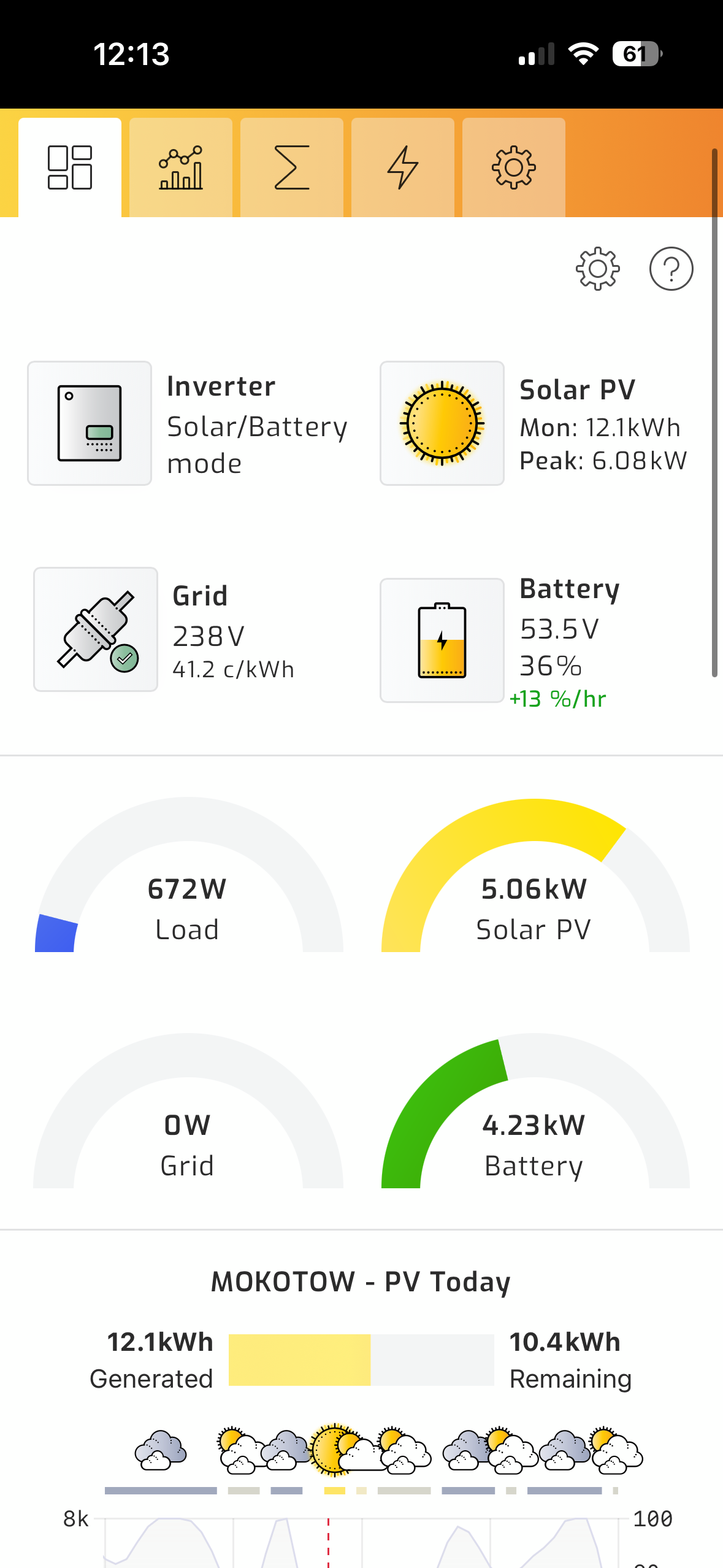

Czy ma ktoś może instalację FV z inwerterem Solar Sofar oraz magazynem energii (też od nich), a to wszystko spięte w #homeassistant? Mam problem z wtyczką solarman - nie mogę za bardzo nic przestawiać, jedynie tryb działania. A chciałbym móc harmonogramy zmieniać.

#fotowoltaika #elektryka

Nastąpiły pewne zmiany w #fotowoltaika a w zasadzie z moich magazynach energii.

Trafiło się ze do polskiego magazynu dopłynęły nowe obudowy leżące z mocowaniem do szafy rack - i postanowiłem oba tak złożyć.

Link do oferty:
https://www.alibaba.com/x/1l9wqbM?ck=pdp

Może @myoniwy będziesz zainteresowany bo są niedrogie.

A do tego szafa open rack 12U regulowana długość od Lanberg (ma deklarowany udźwig 600kg a oba magazyny to 240-250kg łącznie)
https://pl.lanberg.eu/produkt/open-rack-12u-19-600x600-1100-regulowany-czarny-lanberg

Myślałem czy brać większą szafę rack ale nie planuje najbliższy rok czy dwa dokładać kolejnego magazynu - ale kilka paneli już tak.

Wiec podsumowując:
Stary magazyn przełożę do nowej obudowy i dam nowy BMS (aktualnie mam JK BMS ale ten obudowany nie z serii inverter bez komunikacji), drugi nowy magazyn przełożę do nowej obudowy, a strojącą sprzedam teściowi. Całość zamontuję w stojaku rack żeby móc łatwo poruszać całością w razie potrzeby.

#dildomajsterkuje #elektryka #diy #zrobtosam

Smacznej kawusi i dobrej produkcji prądu wam życzę :)

Oby dziś magazyny naładowały się do pełna.

#fotowoltaika #dildomajsterkuje

Unlimited power! Czuję się jak Palpatine z tym nowym magazynem energii xD

#fotowoltaika #dildomajsterkuje

Już oficjalnie: magazyn energii numer 2 został uruchomiony i dołączony do instalacji fotowoltaicznej 💪

Na razie nie poprzez busbary (szyny rozdzielcze) a przykręcone jednocześnie do Apatora RBK00.

Wszystkie ogniwa dokręciłem momentem 8Nm, sprawdziłem połączenia z konektorami i wszystkimi śrubami w środku i jest git.

Testowo ładuje całość prądem 100A i ładnie równo się rozkłada pomiędzy magazynami.

Zmieniłem też hardware Solar Assistanta z Raspberry Pi Zero 2W na Pi 5 4GB żeby otrzymywać dokładniejszą (częstszą) aktualizacje danych - niestety mam problem z pobraniem bazy danych ze starego RPi - może ktoś tu ogarnia InfluxDB?

Kolejny cel to kupić drugą taką obudowę i BMS i włożyć do niej stary magazyn energii zamiast tej obudowy z płyty wiórowej.

#fotowoltaika #diy #elektryka #zrobtosam #dildomajsterkuje

Są postępy, BMS uruchomiony i wszystko pracuje jak trzeba. Jeszcze tylko poukładać pajęczynę kabelków w środku, zaprasować kable prądowe i podłączyć do falowników. Oczywiście drugi magazyn musi mieć takie samo napięcie więc muszę go doładować z sieci bo dziś jest chyba najbardziej pochmurny dzień i zapowiada się może 2-3 kWh produkcji.

#dildomajsterkuje #fotowoltaika #diy

Jednak pan Chińczyk się postarał i już dziś ogniwa są u mnie więc powoli sobie dłubie całość.

Jednak EVE to jakość, wykonanie ogniw bardzo staranne, widać że to Grade A.

Wszystkie ogniwa zbalansowane napięcie między 3.253V a 3.254V więc wystarczy całość skręcić i może pracować.

#dildomajsterkuje #diy #fotowoltaika

Postęp w dalszej konstrukcji magazynu energii #dildomajsterkuje

Dziś zamówiłem ogniwa, ostatni (poza przewodami i końcówkami oczkowymi) element brakujący do uruchomienia magazynu energii.

Ciesze się jak dziecko z zabawki. Jak dobrze pójdzie to w poniedziałek lub wtorek będę miał ogniwa u siebie.

Teraz tylko złożyć, zaprasować kable prądowe i połączyć oba magazyny razem.

Dodatkowy magazyn poprawi komfort używania fotowoltaiki, będzie można więcej zużywać po zmroku a dni pochmurne nie będą tak uciążliwe w lato. W zimę jeśli będzie słoneczny dzień to będziemy mogli wykorzystać 100% produkcji która starczy nawet na dwa dni. Łącznie oba magazyny pomieszczą 32kWh energii elektrycznej.

#fotowoltaika #diy #zrobtosam #elektryka

kiedy w październiku w słoneczny dzień dogrzewa ci dom, zasila pralkę, zmywarkę, piekarnik, ładuje magazyn i oddaje nadmiar do sieci

#fotowoltaika #heheszki

Mam pytanie do @myoniwy odnośnie materiału:
Chce zrobić sobie busbar/szynę rozdzielczą do magazynów energii.

Znalazłem na allegro gotowe miedziane ale zastanawiam się jak to się ma do “korozji” miedzi, czy z czasem taki busbar miedziany bez powłoki niklowanej nie będzie miał większej rezystancji z powodu osadzania się tlenków miedzi na powierzchni? Czy ewentualnie jeśli tak jest to jest jakaś pasta albo sposób na zapobieganie utlenianiu? Konektory oczkowe stosuje miedziane bielone i kable też miedziane.

https://allegro.pl/oferta/2x-busbar-miedziany-blok-rozdzielczy-szyna-zbiorcza-voltian-6p-250a-komplet-17039493050

#konstruktorelektrykamator #elektryka #dildomajsterkuje #fotowoltaika

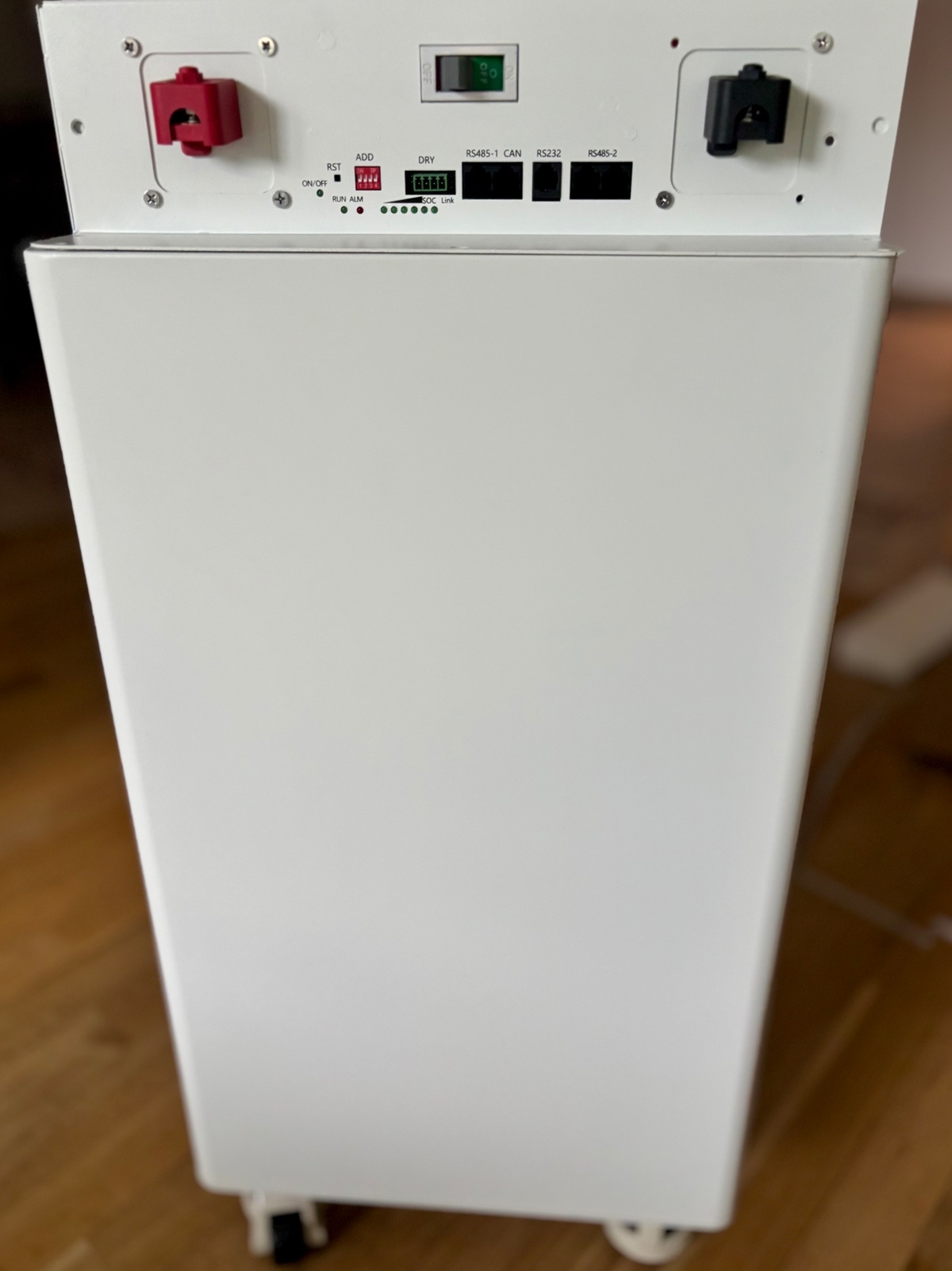

Właśnie dotarła obudowa magazynu energii i postanowiłem ją złożyć.

Obudowa całkiem spoko mam pewne uwagi do akcesoriów, ale za 790zl chyba nic lepszego nie dostaniemy, zwłaszcza że idealnie pasuje do BMSa od JK.

Obudowa do ogniw LF280 lub MB31 na pojedyncze terminale.

Dobrze spasowana, obudowa ciężka i solidna, aż zaskakujące że blacha jest taka gruba. Dobrze pomalowany i kompletny. Brak instrukcji ale da radę zrobić bez.

Pasuje do BMS z serii smart Inverter w wersji V15 jak i nowszej V19 (którą bardziej polecam, ja mam V15 ale za darmo więc nie narzekam).

Poniżej link do obudowy (należy napisać do sprzedawcy, da wtedy właściwą cenę i wysyłkę z Polski kurierem DHL):
https://www.alibaba.com/x/1l9rhG4?ck=pdp

A tu link do BMS:
V19 150A i 2A balanser:
https://onvolt.pl/produkt/modul-bms-jk-inverter-li-ion-lifepo4-7s-16s-150a-v19-zestaw-do-banku-energii-2a-bal/

#dildomajsterkuje #fotowoltaika #elektryka #diy

#konstruktorelektrykamator

Siemaaaaaa

Kolejny nieduży wpis, trochę o #elektryka trochę o #elektronika no i trochę o #chemia

Co którzy śledzą uważnie tag wiedzą że rozpocząłem projekt budowy dopalarki do kabli. Wczoraj tłumacząc pewnej osobie jak to działa zorientowałem się że to jest po prostu AED, tylko większy. A mam taki w domu, zaraz zabiorę go do szkoły i zrobię testy.

Ale wracając do mojego projektu. Kondensatory mają być ładowane do 6kV. Więc potrzebne jest źródło zasilania na takie napięcie. Pierwszy pomysł to trafo do Neonów, ale mała wydajność i brak regulacji. No to trafo zasilone przez falownik. Zadziała ale trzeba zbudować falownik. No to lepiej już zrobić przetwornicę. Do tego potrzebny jest układ PFC, znalazłem na Ali taki do 1kW za 315zł.

Ale po chwili zorientowałem się że po co mam kupować PFC z Ali, i budować przetwornicę. Przecież mogę kupić zasilacz ATX i tam już jest wszystko gotowe, PFC jak i przetwornica. Tylko trzeba trafo wymienić.

Więc kupiłem na allegro zasilacz który wg tabliczki na 1800W, z czego 1600W na 12V czyli 133A. Jak mała spawarka. Gdy przyszedł pierwsze co zrobiłem to go rozkręciłem zrywając plomby "gwarancyjne".

W środku zastałem taki widok. Ogólnie bardzo mało elementów. Chociaż był też jeden nadmiarowy, czyli odcięta nóżka z diody lub tranzystora przylutowana przy optotranzytsorze. Dobrze że nie uszkodził się. Ale żeby być pewnym działania trzeba go obciążyć blisko mocy nominalnej.

Więc trzeba sztuczne obciążenie, To=U/I czyli 12V/133A = 0,09Ω Skąd tu wytrząsnąć rezystor o takiej rezystancji i mocy blisko 1,5kW? Jak to skąd? Ze szkoły XD, rezystor wodny który sam zbudowałem chodząc do technikum.

Metalowy zbiornik z nierdzewki jako jeden biegun, a trzy elektrody też z nierdzewki jako drugi biegun. Wody pod samą krawędź i pół kilo soli. Solnik jak się patrzy.

https://youtube.com/shorts/tngctYaNNrE

Tu jest miejsce na cześć o chemii.

W trakcie elektrolizy wodnego roztworu chlorku sodu (sól kuchenna) na jednej z elektrod wydziela się wodór a na drugiej chlor, inaczej niż w przypadku elektrolizy czystej wody gdzie będzie wodór i tlen.

Chlor jak wiadomo jest gryzący w gardło i w nos, ma właściwości dezynfekcyjne. Podobnie do podchlorynu sodu który też powstaje w tym procesie ale zostaje związany w roztworze.

Dlatego takie zabawy powinno robić się w dobrze wentylowanych miejscach.

Wyszło że przy 120A przez kilkadziesiąt minut już się przegrzewa i się wyłączył, ale to jest 1440W, a przy 100A pracował przez ponad godzinę i nic się nie stało. Więc do pracy z dopalarką jak się patrzy.

Ale jak już mam zasilacz na 12V który łatwo przerobić na 24V, wystarczy diody przelutować. To mogę zrobić po prostu osobną przetwornice z 24VDC na 6kVDC, co prawda trzeba zrobić wszystko od nowa, ale daje to możliwość zasilenia z dwóch baterii 18V Makita połączonych równolegle. Jedna może dać 20A ciągłego i 30A w impulsie, więc z dwóch w pełni naładowanych mogę ciągle pociągnąć 800W. Ciągle, 800W to wydrenuje je w jakieś 10 minut, ale dłużej raczej nie będzie trwała lokalizacja miejsca uszkodzenia.

Więc pewnie to będzie droga którą pójdę. Nowa przetwornica i to pewnie w topologii LLC z 24 na 6000V z trybem CC do ładowania kondensatorów i CV do testu napięcia przebicia.

PS. Znowu nie było prądu na wsi, i musiałem się ratować bateriami z makity żeby uruchomić falownik deye od #fotowoltaika w trybie offgrid.

https://youtube.com/shorts/LosJ0OHvYi0

PS.2 Jesień pełną parą. Szyby zaszronione. #zimowypierdalaj

Postanowiłem trochę odświeżyć tag #dildomajsterkuje

Mam w planach zbudowanie drugiego magazynu energii. Po prawie 2 latach od startu projektu już wiem że dla optymalnego wykorzystania fotowoltaiki potrzebuje minimum 30kWh magazynu. Na obecnym da się funkcjonować ale musimy pilnować żeby w ciągu dnia zużywać jak najwięcej prądu i jak najmniej po zmroku, a jak następny dzień jest pochmurny to przejście na siec jest niemal pewne.

BMS już mam, JK BmS z serii Smart Inverter 200A z balanserem 2A, w planach mam kupienie gotowej obudowy i ogniw jakiś innych niż obecnie (ale też 304 , 314 albo 340Ah).

Dostałem też za darmo dwa panele 405Wp JA Solar, planuje wrzucić je na dach, kupić MPPT żeby też pracowały - skoro za darmo i mogą trochę na siebie pracować :)

Jeszcze nie wiem kiedy zamówię ogniwa, na ten moment sprzedaje trochę gratow na olx i Vinted bo zrobiło się trochę zbieractwo niepotrzebnie - jak sprzedam trochę rzeczy i zbiorę gotówki to pewnie wrócę z kolejnym wpisem.

#fotowoltaika #offgrid #preppers

#fotowoltaika

#fotowoltaika #odnawialnezrodlaenergii #wykresy

https://youtu.be/dyayeTNZI34?si=HXyUbzIDSyPMxMxz

Jak j⁎⁎ię. Dziad się zali, że OSD kontroluje prosumentów, którzy swoimi #fotowoltaika roz⁎⁎⁎⁎⁎⁎lają napięcie w sieci.

#patologiazmiasta #patologiazewsi

Proszę bardzo jak się powodzi,
Łapanie ryb prądem z energii odnawialnej.
Na eleganckosci
No i już bulbulator na właściwym stawie. 😉

Nie obyło się bez problemów.
Mianowicie, od rozdzielacza powietrza odpadła zatyczka i trzeba było na szybkości coś dogrzać.
I trzeba będzie zrobić jakiś tłumik. Ponieważ ta pompa jest strasznie głośna i zaburza delikatnie fengszwei tego miejsca. Ale to zabawa na później.

#fotowoltaika
#diy
#ryby
#odpoczynek
#dzialka

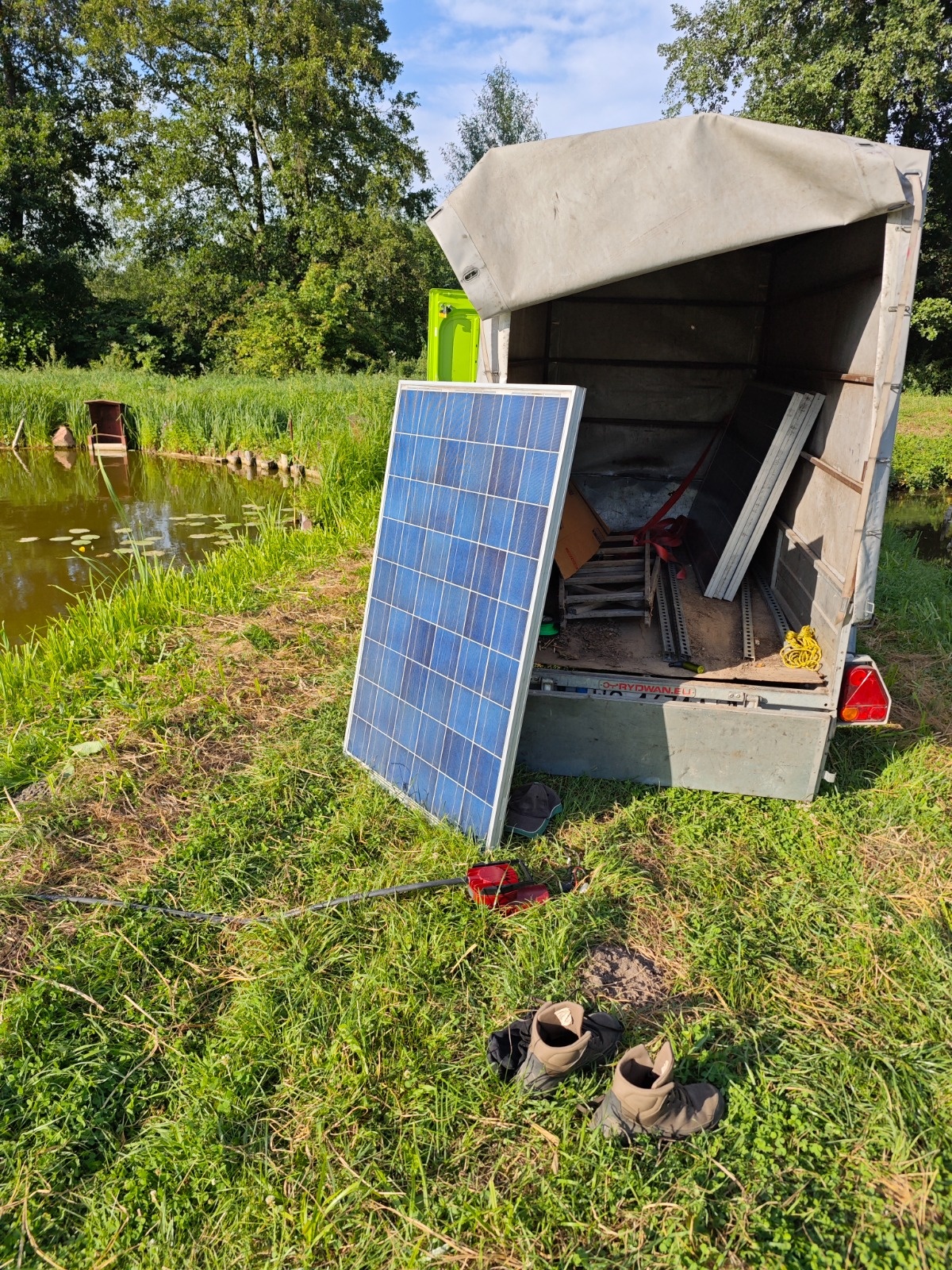

No dobra, tak się zabierałem zabierałem, aż w końcu się zabrałem. Za napowietrzacz do stawu.
Oczywiście wszystko po taniości i po linii najmniejszego oporu, no ale, nie tam gdzie @myoniwy macza swoje palce.

Ale po kolei. W zeszłym roku za sprawą upałów oraz małej ilości deszczu. Na stawie wystąpiła przyducha i padło wtedy sporo ryb. Aby w tym roku nieco zabezpieczyć się przed tym postanowiłem zrobić napowietrzacz offgridowy.
Kupiłem pompę powietrza na 24V o mocy około 120W dość dłużej wydajności, że powinno obsłużyć cały staw. No ale fakt faktem z pomiarów wyszło że mocy jest tak około połowy tego co deklaruje sprzedawca, ponieważ po podpięciu dwóch paneli równolegle pobór prądu to zaledwie 2.4A. No ale nic jest to najmocniejsza pompa tego typu i w tych pieniądzach. Do całości szczęścia kupiłem trochę kamieni napowietrzających oraz węża silikonowwgo. No i wiadomo o co chodzi wszystko trzeba ładnie spiąć żeby to się trzymało kupy... I to dosłownie. Ponieważ jak zarzucałem pierwszy raz napowietrzacz to rozleciał się w powietrzu i musiałem go łączyć na sznurki. Ale mniejsza o to.
A o co chodzi z tym of gridem. No już tłumaczę
@myoniwy Jak dobrze wiecie wymieniał panele na dachu. Te co prąd dajo darmo. No i jakieś stare tam mu zostały to żeby nie leżały w cieniu garażu. To jakoś tam się dogadaliśmy i z tych paneli będzie zasilana ta pompa.
Pompa na 24V panel daje 30V. Można przyjąć, że 6V to błąd pomiarowy razy pi i razy tolerancja. Czyli będzie działać. No i działa.
Jutro tylko będzie trzeba zrobić konstrukcję na panele, prawdopodobnie będą wschód-zachód, i nieco będzie trzeba udoskonalić i wypuścić dalej na staw napowietrzacz. A jak to zda egzamin zrobić na drugim stawie ewentualnie delikatnie rozbudować system.
Obecnie bąbelki unoszą się około 100 cm pod powierzchnią wody. Dość fajnie to pracuje napowietrza i miesza

#ryby
#elektryka
#fotowoltaika
#diy
#majsterkowanie

#fotowoltaika #prad #elektryka

Dzisiaj mija rok od uruchomienia mojej instalacji FV.
Wniosek na dofinansowanie z Mojego Prądu poszedł niedługo później. NFOŚiGW miał 140 dni roboczych na rozpatrzenie wniosku.

Jak myślicie? Rozpatrzyli, nie rozpatrzyli? xD

#cenypradu #oze #fotowoltaika

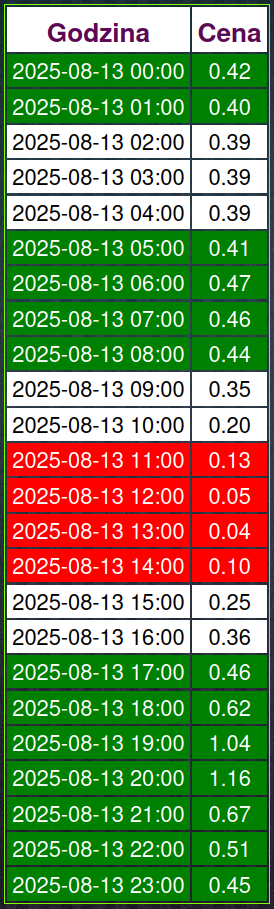

0.28 zł rynkowa średnia cena za 1kW/h w lipcu 2025

https://www.pse.pl/oire/rcem-rynkowa-miesieczna-cena-energii-elektrycznej

#konstruktorelektrykamator
Będzie długo i różnorodnie, zapiąć pasy, wziąć długopis czy pióro i do notatek.

Wczoraj siostra chciała posiekać ogórki na sałatkę. Ale okazało się że jest jakiś problem w napędzie maszynki i nie kręci się ostrze. Rozwiązanie było dosyć szybkie, wkrętarka #makita plus imbus 8 i robi robotę.

Raport informacyjny z wczorajszego wypadu do Piaseczna, tam gdzie mieszka Boner egzorcysta.
Dzwoni koleś że ma numer telefonu od człowieka D. (Ten to robi mi reklamę, ale w końcu ja na niego harowalem 8 lat) I dostał info że ja potrafię znaleźć uszkodzenie w kablu. No tak, potrafię.
Podjeżdżam na miejsce, osiedle bliźniaków w stylu nowobogacki dewloper. No i koleś od razu mówi że nie ma jednej fazy, on sobie odpiął oba końce kabla i przemierzył manometrem (tak, nie pomyliłem słowa XD) i wyszło mu że brązowa żyła nie przewodzi prądu. Akurat moment gdy przestała przewodzić zbiegło się z wizytą człowieka od alarmów. I oczywiście najłatwiej oczerniać kogoś kogo nie ma, a skrzynka teletechniki jest tuż pod RG i podejrzenia są o przewiercenie.
Zmierzymy, pobadamy i wydam werdykt.
Pierwsze co to pomiar czy faktycznie nie ma zasilania, no i nie ma jednej fazy.
Odpiąłem kabel w złączu kablowym przy liczniku, w RG otworzyłem rozłącznik tzw IS.
Pierwszy pomiar Riso, no i jak dwie fazy mają po >5GΩ względem PE, tak brązowa ma 1,5MΩ. Nie jest to tragiczna wartość ale ewidentnie coś jest nie tak.
Kolejny pomiar to TDR. I tu jest UWAGA!!!
Przed podłączeniem reflektometru rozładować kable po pomiarze Riso. Nie żebym tak zrobił, po prostu uczulam żeby tak przypadkiem nie zrobić.
Oscyloskop podłączony od strony rozdzielnicy w domu, sprawna para żył, wynik 340ns czyli ok 34m. Para z uszkodzoną żyłą, 240ns czyli ok 24m. Więc uszkodzenie jest gdzieś bliżej złącza kablowego, pewnie w ziemi, czyli alarmowiec został oczyszczony z zarzutów.
Czas na magic wand, czyli szukacz tras kabli. Generator podpięty, idę wzdłuż trasy, i okazuje się że WLZ idzie przez ogródek sąsiada. Sprawdzam na Geoportalu no i faktycznie tak jest. Sąsiad życzliwy i udostępnił swój podjaz i ogródek. Wyznaczyłem trasę, trochę się różni od tej z Geoportalu, a ramka do szukania uszkodzenia wykazała że przerwa w izolacji kabla jest dokładnie pod ładną, na oko 3m wysokości sosną, a może to była jodła, albo inny świerk. No iglaste coś. Na tym skończyła się moja rola. Teraz muszą się dogadać jak to zrobić, bo kabel jest ok 90cm pod bardzo ładnie zorganizowanym ogródkiem, prawie tak jak by robił go @Zielonywewszystkim
Ja swoje zrobiłem i zarobiłem.

Teraz czas na narzekanie.
Pewnie pamiętacie że mam hondę HRV. I to że gdzieś na wiosnę miała częściowy serwis zawieszenia przeprowadzony w warsztatach szkolnych w ramach praktyk zawodowych uczniów aspirujących do bycia mechanikami.
I wiecie co?
Za darmo to k⁎⁎wa za drogo!
W szkole (jako nauczyciel) spotkały mnie na razie dwie dobre rzeczy, i dział mechaników do nich nie należy, są inne fajniejsze :smiley:
Wymieniali mi oba łożyska w przednich kołach. I co? I k⁎⁎wa lewa piasta ma teraz bicie 0,1mm, w c⁎⁎j, gdzie to tarcza powinna mieć maks 5 setek. Prawej nie sprawdzałem, bo miałem nerwa już. Śruba przedniej tulejki lewego wahacza nie dokręcona, przez co miała cały czas luz i stukała. A że dopiero od ok 2 miesięcy nią jeżdżę te nie zorientowałem się od razu, tylko tak powoli stukało co raz głośniej.
I najlepsze. Amortyzator jest dosyć chujowo montowany w zwrotnicy, bo po prostu jest włożony w otwór i jedna śruba ściska obręcz i unieruchamia amortyzator.
(Zdjęcie poglądowe z internetu)
Dobrze że śruba też jest elementem blokującym w przetłoczeniu na rurze amortyzatora bo by mi koło odjechało, śruba dokręcona na maksa ile gwintu starczyło, ale nikt nie zauważył że amortyzator wcale nie siedzi sztywno w zwrotnicy. Przez co miała cały czas luz i klekotał. Podłożyłem jedną podkładkę pod łeb śruby żeby "skrócić" śrubę, dzięki czemu mocniej zacisnęła się zwrotnica na amorku i się usztywniło.
Tak że po raz kolejny mam nauczkę, że jak chcesz coś zrobić to zrób to sam. Albo będzie tanio i dobrze, albo przynajmniej tanio.

Chciałem zmienić sobie klocki i tarcze bo myślałem że są krzywe i dlatego biją w czasie hamowania. A tu się okazuje że muszę zamówić jeszcze piasty i łożyska które były wymieniane jakieś pół roku temu. Accchhhhhuuuujj z nimi. Sam sobie będę go serwisował. Tak jak z Foresterem było, raz był u mechanika, stwierdzili że to Subaru i ciężkie w serwisie to będzie drogo. Takiego wała, jest prosto i tanio.
I jak tu żyć w zgodzie z innymi fachowcami jak oni nie zasługują na to miano?

Aaa, w trakcie zabawy z samochodem dostałem telefon od jednego ze swoich uczniów, że potrzebuje kogoś do połatania kabelka od Orange, ledwie 30 żył, a potem się okazało że to 3 kable, dwa cienkie i jeden grubszy.
Finalnie koleś zgłosił uszkodzenie do Orange i niech się sami martwią. Ale na spokojnie bym to połatał. Wiem jak jest zrobione kodowanie par.

Po niedzielnych wiatrach doszło do sytuacji gdzie nie miałem jednej fazy na zasilaniu #elektryka , ale już o tym pisałem i jak zasiliłem hydrofor przez kondensator. Z braku jednej fazy nie działała mi #fotowoltaika i dlatego muszę ogarnąć magazyn.
Dzisiaj koło 17 pojawiło się pogotowie energetyczne na wsi, dosyć szybko znaleźli przyczynę spalenia się jednego BMa, a mianowicie zwarcie dwóch linek na lini napowietrznej niskiego napięcia. I już można by się cieszyć że będą trzy fazy w domu i wszystko wróci do współczesnej normalności. Nic bardziej mylnego, bo okazało się że przez kolejne 4h nie będzie prądu w ogóle. Dlaczegóż to? Bo jak zamykali rozłącznik na SN przed stacją trafo to jeden z izolatorów wsporczych rozłącznika się połamał, i wraz z kawałkiem mostka spadł na konstrukcję doprowadzając do zwarcia doziemnego i wyłączenia całej linii SN. Energetyka musiała ściągnąć podnośnik koszowy i części naprawcze do nie produkowanego już typu rozłącznika. Dlatego zdjęcie jest tylko poglądowe, dla pokazania o co mi chodzi.
Postałem sobie z ekipą, pogadałem trochę. W międzyczasie napisałem większość tego wpisu.
Brak prądu jakoś mi nie doskwierał.

Aaa, teraz jadę do ulubionej garbarni, bo już wczoraj wieczorem zgłaszali że nie działa jedna pompa próżniowa w suszarce do skór.
