Dzwonią wczoraj wieczorem do mnie z piekarni że mają problem z kajzerkarką i nie mogą robić bułek.
Tak powinna działać maszyna, jej zadanie to robienie pięciu nacięć na bułkach.
https://youtu.be/gAcdZHXfWDA?si=HxdD1SrA0UzeC2UN
Mówią że czasami nie chce się uruchomić, musieli wtedy parę razy otworzyć i zamknąć kratki osłonowe i dopiero reagowało.

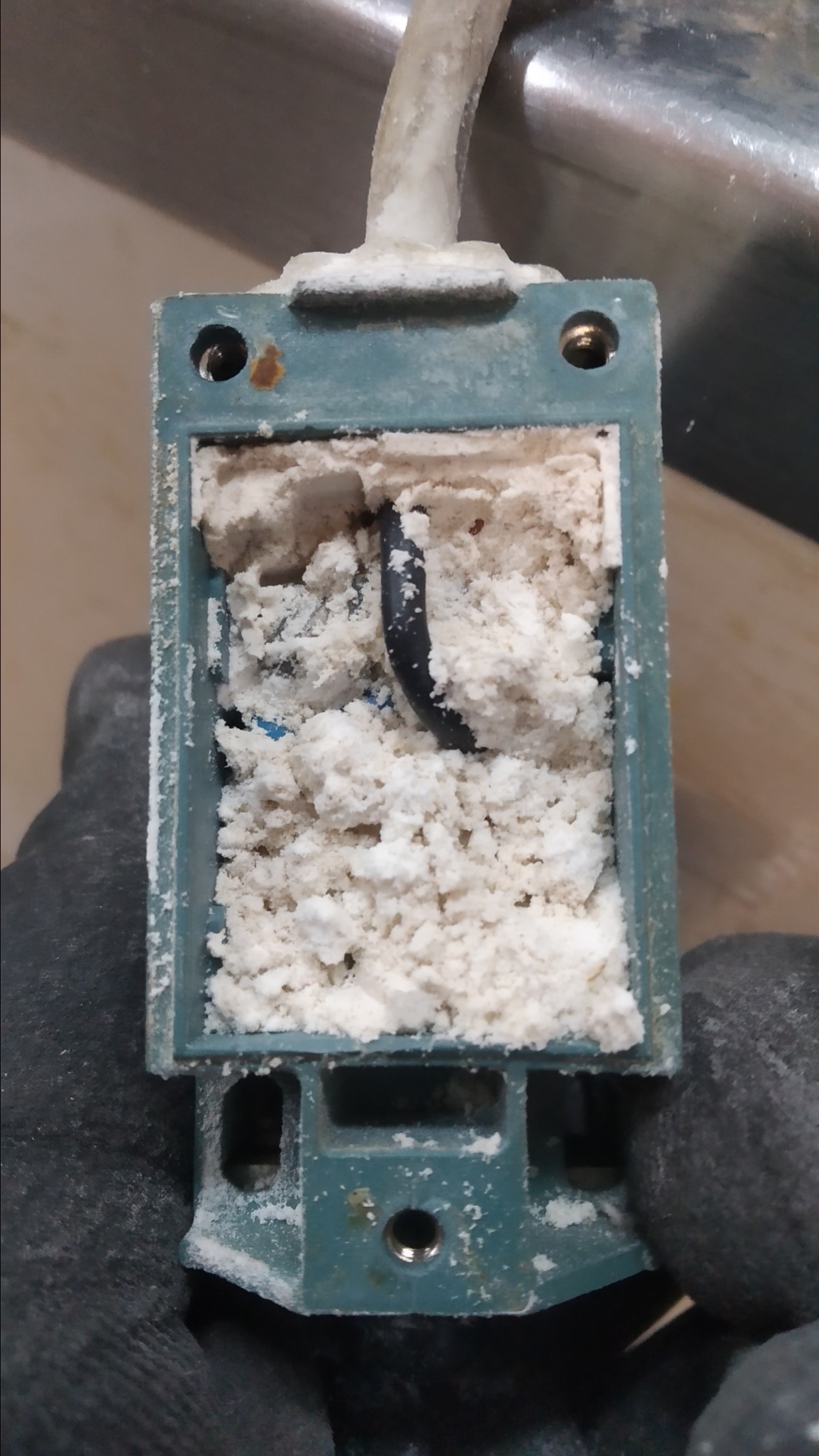

Patrząc na to jak wyglądały krańcówki to aż dziwne że czasami to działało. Tyle mąki w krańcówce że gdyby to była kokaina to parę ładnych szczurów by usypał.

Druga informacja która była wcześniej więc powinna być pierwszą ale hejto film z YT daje jako główny załącznik więc musiałem zmienić kolejność.

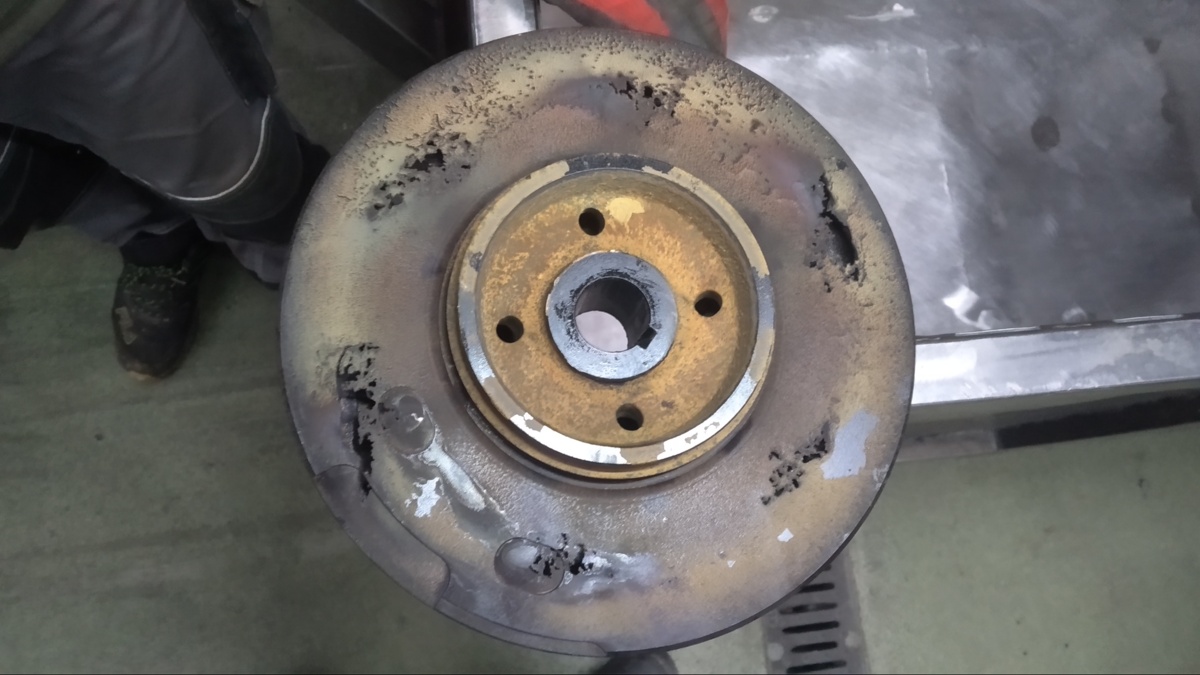

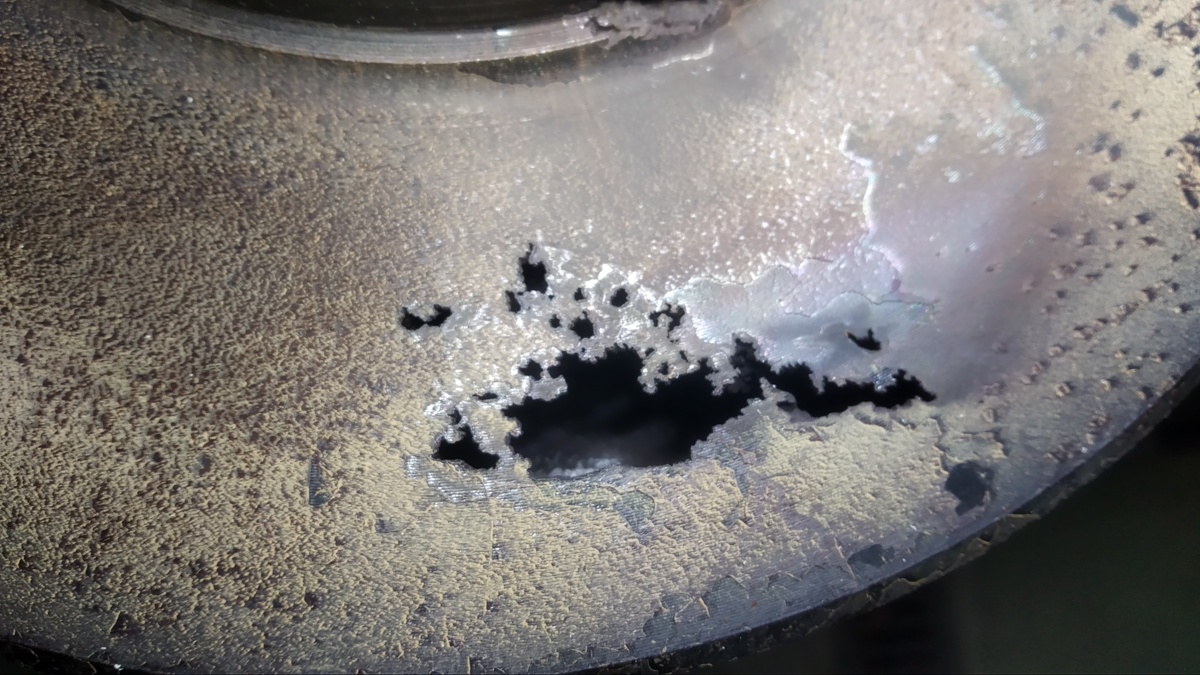

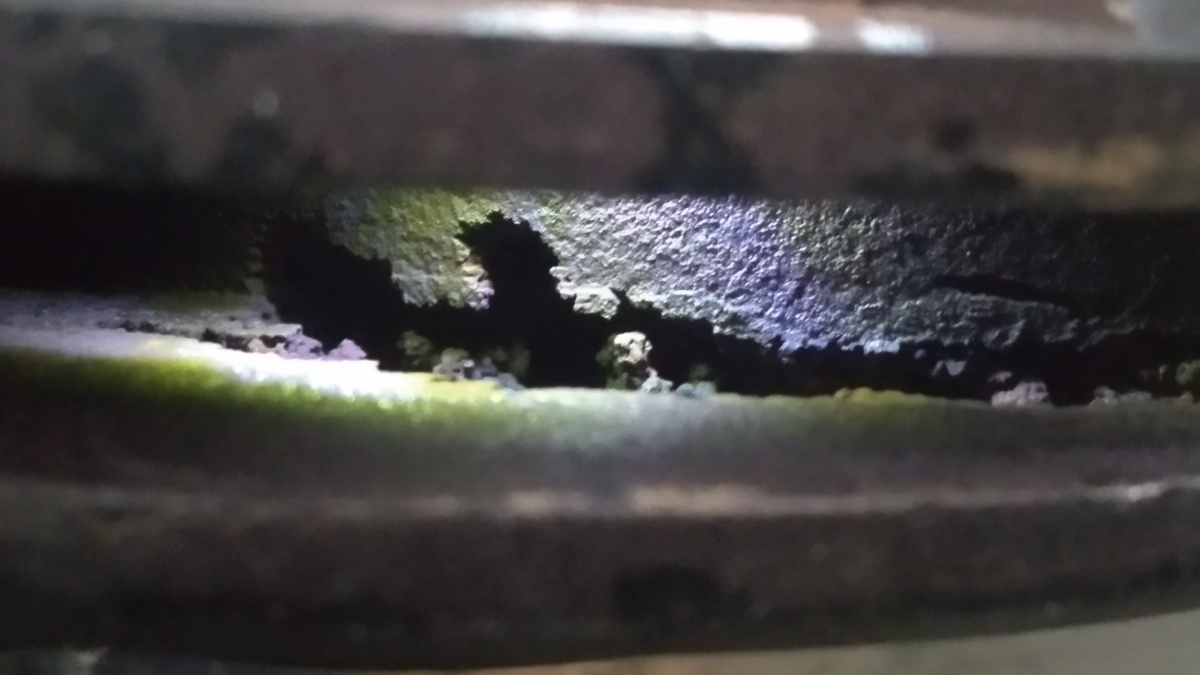

Wirnik pompy wody, woda czysta, wirnik żeliwny. 4 lata pompowania wody ze zbiornika buforowego do hydroforu. Wydajność ok 65m³/h.
Wziął się i zdegradował. Mechanicy z zakładu twierdzą że to piasek wytarł, ale mi się wydaje że to może być kawitacja.

A teraz jadę zarabiać głowice na kablu średniego napięcia.

#konstruktorelektrykamator
Bawię się w #hydraulika i wymieniam bojler i hydrofor.

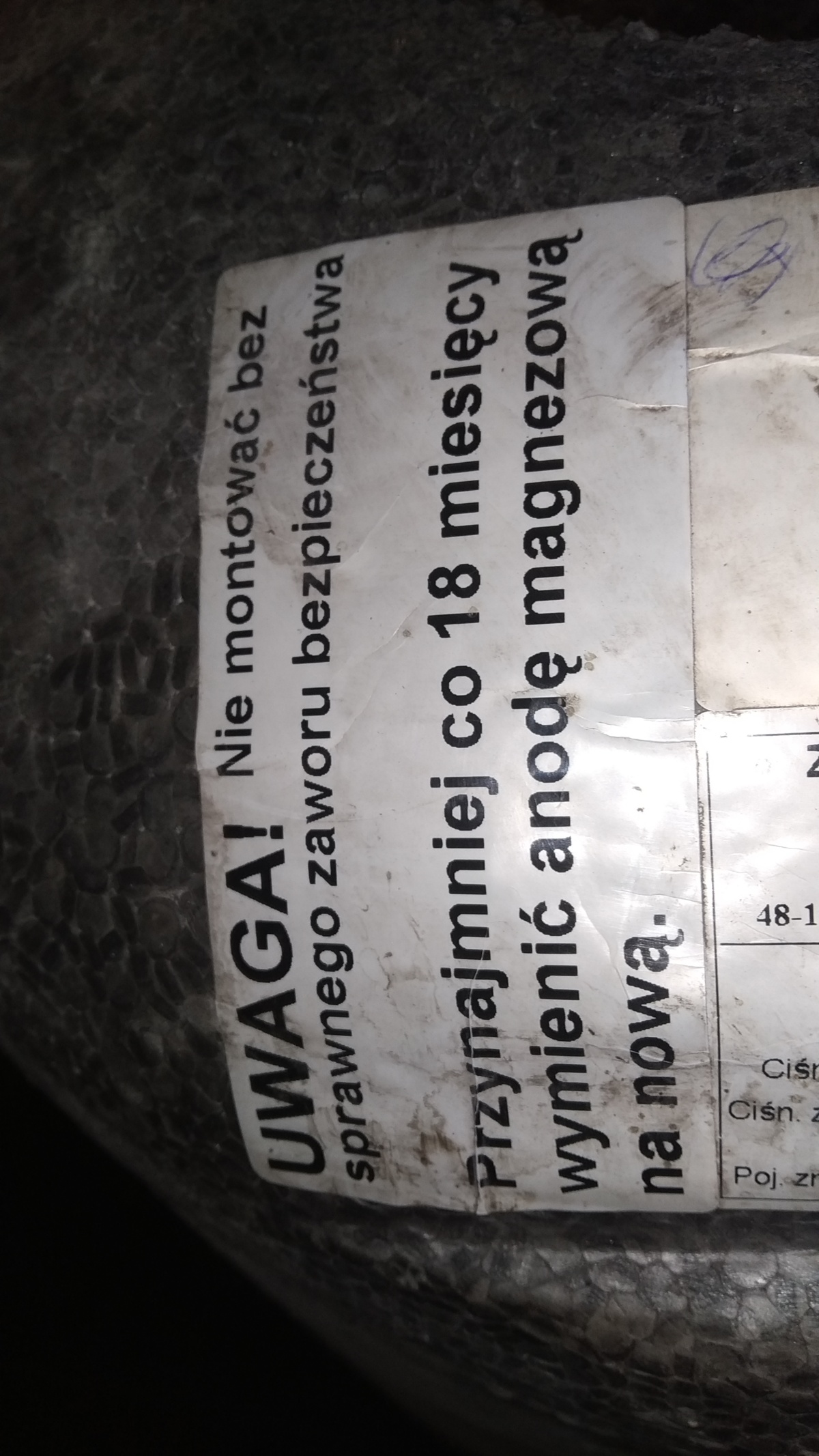

Tyle zostało z anody magnezowej po 14 miesiącach.

Jak mogę sprawdzić czy silnik pompy zmywarki jest sprawny? #elektronika #konstruktorelektrykamator #elektryka

Mam tam 3 piny. Przyłożyłem multimetr żeby sprawdzić czy jest zwarcie między pinami (sygnał dźwiękowy na multimetrze) i jest na każdej z par pinów. Czy tak powinno być? Zdjęcia w załączniku

#konstruktorelektrykamator

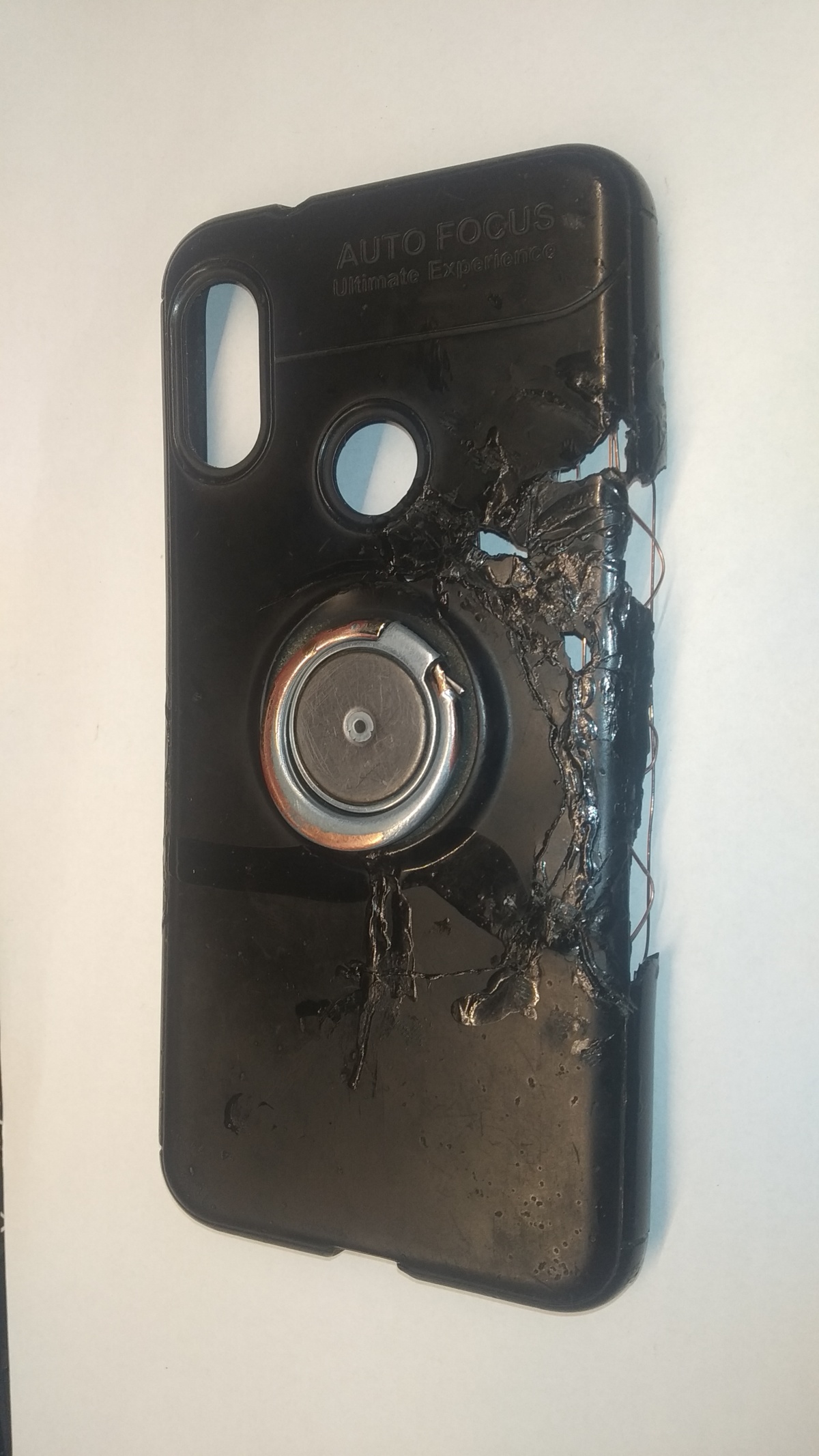

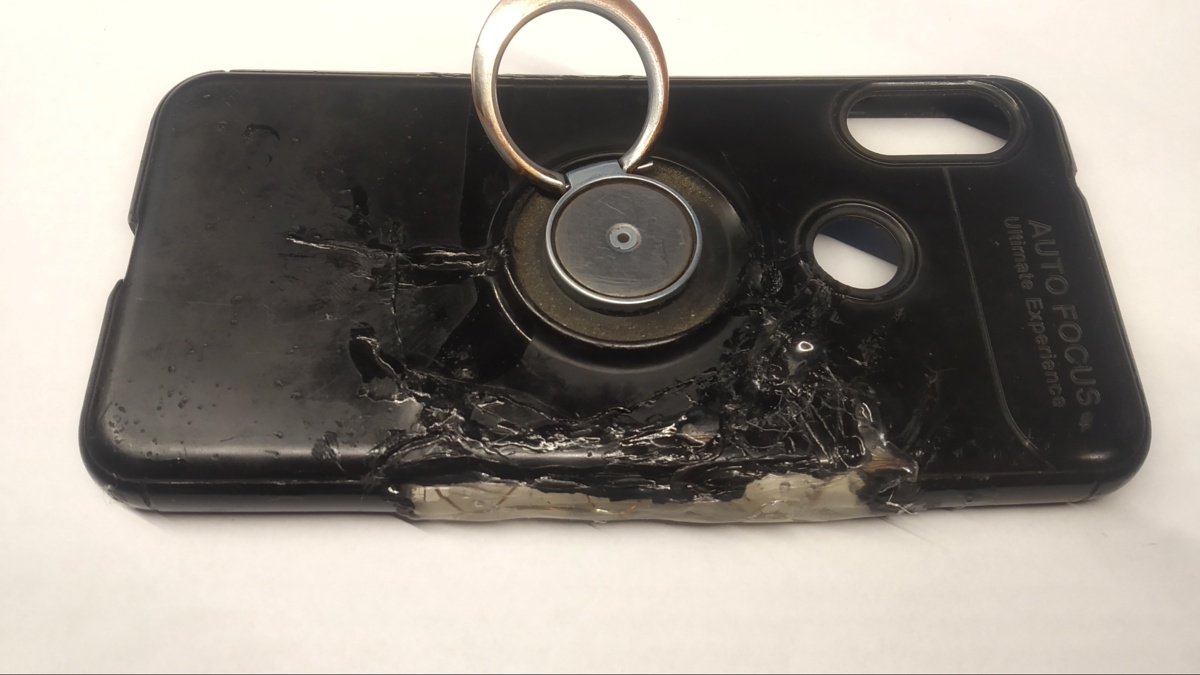

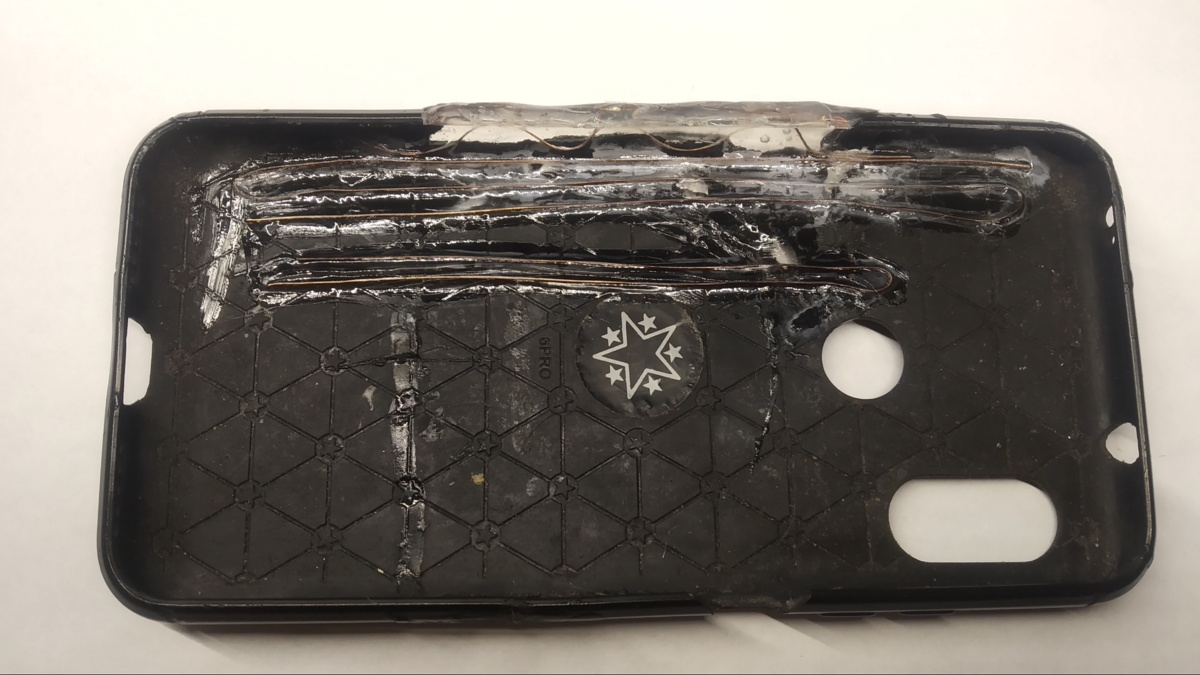

Od jakiegoś czasu rozpada mi się case od telefonu. Sukcesywnie łatałem go cyjanoakrylem ale to już nie pomagało.
Ostatnio nawet kawałek zgubiłem. Więc musiałem go trochę wzmocnić i odtworzyć brakujące elementy z kleju na gorąco. Może jeszcze trochę wytrzyma. Kupiony w grudniu 2018r, a teraz nie mogę znaleźć identycznego. Są podobne ale mają innych uchwyt na palec.
Xiaomi A2 Lite.
#telefony #majsterkowanie #rekodzielo #diy

#konstruktorelektrykamator #spawanie
W końcu był czas zrobić próbę ciśnieniową zbiornika CWU. Oczywiście nie mogło być inaczej i wyszło wszystko szczelne.
1,5mm wybrzuszenia dennicy pod ciśnieniem 8 barów.
Na całość nakleiłem dwie warstwy maty kauczukowej 13mm

#konstruktorelektrykamator
Kolejna skrzyneczka do złożenia.
5 rozłączników, z czego jeden podwójny 2x630A ale będą BMy 500A wsadzone.
Widać na dole specjalne mostki łączące szyny.
Na wierzchu leżą izolatory przykręcane do płyty montażowej a do nich przykręca się miedziane szyny, do których znów przykręca się rozłączniki.
Całość ma zasilać trzy agregaty chłodnicze.
#elektryka #energetyka

#konstruktorelektrykamator
Wczoraj miałem okazję poszlajać się po przemysłowej uprawie pomidorów. Ok 10ha pod szkłem, może nie jest to tak imponujące jak #siechnice ale i tak fajne.
Doświetlanie lipami HPS, ogrzewanie podłogowe które robi jednocześnie jako szyny dla wózków. Ogrom opału i prądu tylko po to by w styczniu można było sobie zjeść #pomidory
https://youtube.com/shorts/dRkKdBzdm\\_s?si=NK\\_yCletRL59RQHm

Ale nie byłem tam bez celu.
Gdyż ponieważ kable o przekroju 400mm² w aluminium wzięły i się upaliły. A są odpowiedzialne za zasilanie części oświetlenia. 4 takie trasy zasilają tylko część szklarni. Trafo 1600kVA.
Wstawiliśmy nowe odcinki, złączki skręcane, śruby są specjalnie nacięte żeby zerwały się przy odpowiednim momencie obrotowym, więc nie trzeba klucza dynamometrycznego.

Potrzebuje ... porady.

Stan obecny:
Piec gazowy, zasilanie elektryczne z sieci.

Stan oczekiwany:

Zasilanie pieca przez ups, którybędzie zasilany z agregatu prądoteorczego.

Na co zwrócić uwage żeby nie spalać elektroniki w piecu i żeby to chodziło.
Z tego co ogarniam to nie każdy ups można zasilić z agregatu - jak to sprawdzić?

#konstruktorelektrykamator

#elektryka #energetyka #konstruktorelektrykamator
Mehdi odkrywa tajniki tworzenia bezpieczników wysokonapięciowych.
My znamy to od lat.
https://www.youtube.com/watch?v=SVepW3f_V-M

Tu opis i zdjęcia wnętrza wkładki na 63A i 24kV
https://www.hejto.pl/wpis/mial-byc-wpis-z-garbarni-ale-zeby-go-ukonczyc-musze-zrobic-zdjecia-lub-film-moze

Pierwszy obrazek przedstawia dwie najpopularniejsze podstawy bezpiecznikowe stacji transformatorowych.
Do dolnej opcji pasują te wkładki 63A.
A do górnej tak się składa że też mam w domu przepaloną wkładkę 10A WBGNp.
A wygląda tak jak na drugim obrazku.
Te dwa cienkie druciki przewodzą 10A, a w przypadku zwarcia lub przeciążenia przepalają się i specjalna sprężynka zamontowana na podstawie (rys.3) wyciąga jedną z plecionek (na dolnej części widać zaprasowaną tulejkę za którą ciągnie sprężyna) z wkładki zapewniając szybkie przerwanie obwodu oraz wizualną sygnalizację zadziałania.

Pora na podsumowanie projektu #dildomajsterkuje

Pan elektryk był, przerobił rozdzielnice na 1F, dal roznicowki lepsze typu A, zrobił mi też przełącznik agregat-sieć. Sprawdził fazy i bolce ochronne w gniazdkach. Na po nowym roku umówiłem się na pełny przegląd instalacji do ubezpieczyciela, pomiar impedancji pętli zwarcia, pomiar rezystancji uziemienia i izolacji itd.

Wszystko działa i jest bezpieczne. Ostatnie zdjęcie to Solar Assistant - oprogramowanie do zarządzania fotowoltaiką (około 60 dolarów za licencję) daje możliwość sterowania falownikiem, ma opcję automatyzacji (np. Jeśli jest mało słońca to przełącza się w tryb UPS i prąd jest podawany gdy jest zanik z sieci).

Dziś pochmurno i panele dają około 200-300Wh.
Bateria pracuje. Przed podłączeniem baterii pamiętajcie podładować kondensatory za pomocą rezystora - żeby nie podłączyć „”szokowo” - wtedy nie będzie iskry i dłużej wam posłużą.

Koszt całości zwiększył się o około 1k (do 21k za całość) bo musiałem dokupić drugi ochronnik przepięć na falownik. Elektryk wziął 450zl za 2.5h pracy (miał tylko kabelki połączyć bo wszystko było pociągnięte).

Co o miesiąc będę dawał podsumowania produkcji.

Bardzo dziękuję @myoniwy za porady.

#diy pozwolę sobie użyć tagu #konstruktorelektrykamator

#elektryka #chwalesie #majsterkowanie

#konstruktorelektrykamator #elektryka #elektronika

Jak to fajnie obudzić się w sobotę, sam z siebie, bez budzika, wyspany.

Ale to nie o spaniu a o wczorajszej sytuacji ma być wpis.
Dzwoni do mnie człowiek (jak się później okazało jest elektrykiem*) że ma problem z automatyczną bramą. Mówi że wymienił już nawet płytę sterującą, ale brama wciąż nie działa i on rozkłada ręce. Nie ma pomysłów co dalej sprawdzać więc potrzebuje pomocy.
Ok, nie ma problemu, proszę podać adres, jak będzie chwila wolnego czasu to podjadę.
No i jestem na miejscu, otwieram obudowę, a na wyświetlaczu od razu jak byk napisane Photo czyli zatrzymane działanie systemu bo bariera optyczna daje sygnał o wykryciu przeszkody.
Dla testu styki fotokomórki zwarłem kawałkiem przewodu, brama ruszyła.
Ok, czyli szukamy problemu w fotokomórkach. Odbiornik akurat jest kilkanaście centymetrów od siłownika to najłatwiej sprawdzić.
Zasilanie? Jest, 26VAC. Ok
Styki NC? Brak przejścia, nie dobrze.
Kabelki? Wszystkie mają przejście.
Czyli uszkodzony odbiornik lub nie widzi wiązki z nadajnika.
Otwieram nadajnik, i pierwsze co się rzuca w oczy to kabelki w wykonaniu jakiego nie ma w sterowniku, czyli prawdopodobnie jest gdzieś łączony.
Przy dokładniejszym i uważniejszym przyjrzeniu się, okazuje się że w centralce nie ma żadnego, kabelka który szedł by do nadajnika fotokomórki. Jest tylko 3x2x0,5 idący do odbiornika, ale żadnego który mógłby zasilić nadajnik.
Co jest do diaska, jak to jest zasilane?
A no tak jak na filmie:
https://youtube.com/shorts/NflhJVkWvNY?si=Xm-JFfaOmrxkDLgG

No powiem że zaskoczyło mnie to nieziemsko. Najpierw że ktoś odjebał taką manianę, a potem że to działało przez 6 lat, fotokomórki są na 12/24V a działały na 3V. No w sumie nie działały, bo na zaciskach fotokomórki było 0,5V. Ale po sprawdzeniu baterii okazało się że obie mają po 1,6V. A problem leży w skorodowanych stykach w koszyku na baterie. Przeczyściłem, włożyłem baterie i działa.
Przy okazji na prośbę właścicieli wyłączyłem tryb TCA czyli samoczynne zamykanie po upływie zadanego czasu. Ustawiłem tryb 4 krokowy, każdy sygnał powoduje zatrzymanie ruchu lub start w przeciwny względem wcześniejszego.

* To pokazuje dwa oblicza ludzi, z jednej strony biorą się za robotę nie mając wystarczającej wiedzy na dany temat.
Ale z drugiej nie miał problemu żeby się do tego przyznać i poprosić kogoś innego o pomoc.

#konstruktorelektrykamator #elektryka

W końcu dotarły materiały prosto od Siemensa. Mogłem dokończyć obszywanie skrzynki.
Wszystko na styk.

Jutro z rana jedzie na montaż.

#konstruktorelektrykamator #elektryka

Szybka prezentacja jednego ze sposobów na znalezienie przerwy w przewodzie.
Multimetr z funkcją NCV, przewód podpięty do fazy, dobrze jest drugą część przewodu uziemić. No i przesuwamy miernik wzdłuż przewodu patrząc gdzie stracimy sygnał.

Dlaczego tą metodą szukałem? Bo nie miałem oscyloskopu przy sobie żeby zrobić TDR. Metoda z pojemnością dwóch odcinków nie zadziałała z dwóch powodów.
Od jednej strony było metaliczne zwarcie, oraz brak przejścia obu żył. Więc byłyby to dwa osobne kondensatory, o wpływie rezystancji uszkodzonego miejsca nie muszę wspominać.

https://youtube.com/v/NVJQHiojmhk?si=PrYrMZsV_uFLspbm

#Konstruktorelektrykamator #elektryka

Jak wy to czytacie to ja prawdopodobnie jadę na robotę lub jestem już na robocie.
Wczoraj miałem takie nie lada laboratorium badawcze. Sprawdzałem jaki prąd, z jakim przesunięciem fazowym bierze silnik tartaku. Bo na rachunkach za energię elektryczną jest uwzględniona energia bierna oddana, a w takim przypadku każda kVArh kosztuje.
Główny wykres przedstawia żółtą sinusoidę napięcia i niebieska prawie sinusoidę prądu silnika 37kW. Wykres jest nie wyskalowany, bo napięcie mierzone przez przekładnik napięciowy (w postaci małego transformatorka) a prąd przez przerobiony miernik cęgowy na sondę prądową. Też jeszcze przekładni nie wyznaczyłem.
Wykres prądu jest przesunięty (opóźniony) o 90°, czyli silnik był prawie nie obciążony.

Drugi wykres to pomiar na zaciskach zasilających szafę. Jak widać tutaj wykres prądu wyprzedza wykres napięcia. Co oznacza że w tym przypadku ten odbiornik jest widziany przez sieć jako kondensator. A to przekłada się na naliczanie energii biernej oddanej. Jaki jest powód?
Zbyt duży kondensator kompensujący. Bo ma 50kVAr gdzie dla tego silnika starczyłoby około 30kVAr, ale specjalnie został kiedyś założony większe bo po primo, taki był więc nie trzeba było kupować, a po secundo w tartaku jest wiele silników elektrycznych. Począwszy od 2kW wentylatorów po 22kW i inne piły.
W czasie normalnego dnia pracy cośFi całego zakładu jest poniżej 1 indukcyjne
Ale gdy pracuje tylko jedna główna piła ramowa to kondensator jest za duży i zaczyna być oddawana energia bierna (pojemnościowa) do sieci.
Główny licznik rozliczeniowy też to pokazuje, parametr Q+ i Q-, gdy chodzi tylko główna piła to jest Q-, a jak tylko uruchomi się inną pile 7,5kW to wchodzi na Q+.
Teraz jeszcze jedna ciekawostka, wykres prądu nie jest jednostajny, jak widać ma skoki wartości, dokładnie co 200ms. Czyli jest to 5Hz, z tego nagrania można wydedukować że jeden skok ramy trwa 6 klatek, czyli 5 razy na sekundę, to jest to samo co 5Hz. Ewidentnie w którymś etapie suwu urządzenie nie potrzebuje dostarczania mocy i prąd wtedy spada. Ot taka prosta zależność.

Mam jeszcze wykres prądu i napięcia w czasie odpalania koparko-ładowarki. Ale za dużo tłumaczenia co jest czym, więc dzisiaj wam go nie pokażę.

I zostaje ostatnia historia, rodem z garbarni (Gdzie właśnie od 7 jestem na awarii).
Jest sobie tunel przez który przejeżdżają skóry i tam schną. Pięć nagrzewnic zasilanych parą. W jednej z nich wentylator się nie kręcił to i skóry nie były do końca wysuszone.
Akurat byłem na miejscu w innym celu, ale miałem chwilę czasu to zajrzałem. Winny znalazł się od razu. A lokalni ogarniacze maszyn przez tydzień się za to nie mogli zabrać. Wystarczyło jeszcze włączyć termik w skrzynce i gotowe, maszyna suszy skóry jak ta lala.

#konstruktorelektrykamator #ciekawostki #elektryka #fizyka

Po to jest piasek w bezpiecznikach topikowych. Ma za zadanie przejąć energię łuku i go wygasić.
https://youtube.com/v/DZhz8-4s2uE?si=uWWw864RK5LngH1x

A tu wpis o budowie bezpiecznika na 24kV
https://www.hejto.pl/wpis/mial-byc-wpis-z-garbarni-ale-zeby-go-ukonczyc-musze-zrobic-zdjecia-lub-film-moze

Wczorajszy dzień można ostatecznie zaliczyć do wyjątkowo udanych.
#konstruktorelektrykamator
Trochę toczenia i spawania z wcześniejszego wpisu.
A wieczorem jak już sobie na spokojnie oglądałem śmieszne obrazki i merytoryczne filmiki dzwonią z piekarni że piec im nie działa. Setki bochenków #chleb czeka a tu nie ma gdzie ich wsadzić bo jak tylko chcą go uruchomić to wywala zabezpieczenie B25. #elektryka
A dzień wcześniej robili sobie mały serwis. Czyszczenie, wymiana uszczelek, jakiś rurek do wody żeby chleb był błyszczący.
Prawdopodobnie w czasie tych prac uszkodzili izolacje przewodu zasilającego wentylator i doszło do zwarcia międzyfazowego, więc nie dziwne że wywala zabezpieczenia.
Przewód jest w izolacji silikonowej, wysokotemperaturowy. Ale jest strasznie miękki i podatny na uszkodzenia.

A wiecie jak smakuje taki ciepły pełnoziarnisty chleb prosto z pieca? Nie potrzeba żadnych dodatków smakowych.

Dzisiejszy dzień #konstruktorelektrykamator by całkiem udany.
1. Wytoczyłem i przyspawałem 3 tulejki ochronne do dźwigni hamulca do WSK125
2. Pospawałem i przetoczyłem przejściówkę z szybko złączki pneumatycznej na zawór ogrodowy 1". To do przedmuchiwania nawodnienia.
3. Przetoczyłem śrubkę m22 tak by dało się wsadzić ją do uchwytu wkrętarki fi10
4. Zrobiłem uchwyt do lasera. Ma wyznaczać linię cięcia piły do kamienia.
Ma możliwość regulacji w każdej osi.

#konstruktorelektrykamator
Miedziany kabelek 1x240mm^2. #elektryka Metr takiego kabelka to jakieś #2137 gramów miedzi. Dzisiaj takie kładłem, najpierw mufowanie a potem do ziemi.

A tak wygląda spoina w zbiorniku CWU z wcześniejszego wpisu. 50A, pozycja 2G #spawanie #pracaspawaczamnieprzeistacza

#Konstruktorelektrykamator
No i git, akcja #spawanie zakończona. Zbiorniczek jest w całości.
Wężownica finalnie ma ok 7,5m długości.
Do poboru ciepłej wody zrobiłem specjalną rurkę tak by brać ją z jak najwyższego miejsca.
Wlot zimnej wody jest przez kolanko. Dzięki czemu nie powinno dochodzić do burzliwego mieszania ciepłej i zimnej wody.
Zrobiłem też miejsce na grzałkę, choć nie planuję na razie takowej. Jest też port do cyrkulacji. Tego też nie planuję używać ale jest na przyszłość.
Jak już poskładałem wszystko do kupy to się zorientowałem że nie włożyłem jednego portu do termometru. A wchodzi tylko od środka. Zwinne ręce i kawałek drutu załatwiły sprawę.

Przez gwint od grzałki widać że ładnie przetopiło obie warstwy blachy. Kalafiorów brak, ale brązowe przebarwienia i tak są. Mimo ogromu argonu który tam wpuściłem.
Teraz tylko wytrawić spoiny, zrobić próbę ciśnieniową i możną wziąć się za ocieplanie.

Wołam @UncleFester tak jak chciałeś.

#Konstruktorelektrykamator
Wczoraj pojechałem na robotę z założeniem że mam do naprawy siłownik od bramy, gwint się zerwał i teleskop nie otwiera skrzydła.
Żeby zrobić to w należyty sposób chciałem najpierw odblokować siłownik w celu sprawdzenia ile skoku wykonuje. Ale gdy wziąłem się za otwieranie blokady poczułem mrowienie w palcach. Najpierw pomyślałem że przeskoczyła jakaś kostka w dłoni poruszając nerwem i to dało efekt porażenia. Ale drugie dotknięcie spowodowało to samo.
Uuuu, dzieje się ciekawie. Miernik w dłoń i sprawdzamy. Pomiary widoczne na filmie.
Najlepsze co mogłem zrobić to odpiąć wszystkie żyły przewodu zasilającego. Nie miałem dostępu do miejsca skąd jest brane zasilanie. Jutro sprawdzę co odwalił mój poprzednik z wirtualnym tytułem #elektryka i dlaczego próbował wykorzystać czarną żyłę jako PE.
Miała być naprawa usterki mechanicznej a tu być może uratowałem komuś życie.

Niestety instalacja jest wiekowa, co oznacza brak RCD, a tutaj byłoby to jak znalazł.
https://youtube.com/v/pCBA84V2mOU?si=3DNY8CuSFklOo84z
