Ostatnio w moich kręgach jest gorący temat mocy biernej oraz zniekształceń prądu i napięcia.

Moc bierna występowała zawsze, tyle że kiedyś problemem była moc bierna indukcyjna, którą kompensowało się baterią kondensatorów.

A aktualnie moc bierna pojemnościowa jest również sporym problemem. A do jej kompensacji używa się baterii dławików, lub jeśli ktoś chce na szybko i tanio we własnym zakresie to wystarczy włączyć nieobciążony silnik. Robiłem testy, i silnik 3kW jest wstanie pobrać 7kVAr mocy biernej.

Ale są też urządzenia które potrafią kompensować obie moce, jest to albo kombinacja dławików i kondensatorów lub opcja półprzewodnikowa czyli statyczny generator mocy biernej w skrócie SVG.

Działanie takiego urządzenia jest proste. Jest to blok IGBT oraz kondensator, IGBT jest sterowane w odpowiedni sposób żeby wygenerować takie przepływy prądu, które po z sumowaniu z prądem odbiornika powinny dać przebieg sinusoidalny w miarę zgrany czasowo z przebiegiem napięcia.

A dzięki temu że mamy bardzo dynamiczne sterowanie, częstotliwośc kluczowania tranzystorów idzie w kHz to możemy również kompensować zniekształcenia harmoniczne. Niektóre kompensatory nawet do 13 i 15, słabsze do 9.

A skąd harmoniczne? Z odbiorników nieliniowych. Każdy zasilacz impulsowy, w piekarniku, ładowarce, komputerze, laptopie, lampie LED w jakiś sposób odkształca przebieg prądu od sinusoidy.

No to zdjęcie przykładowe:

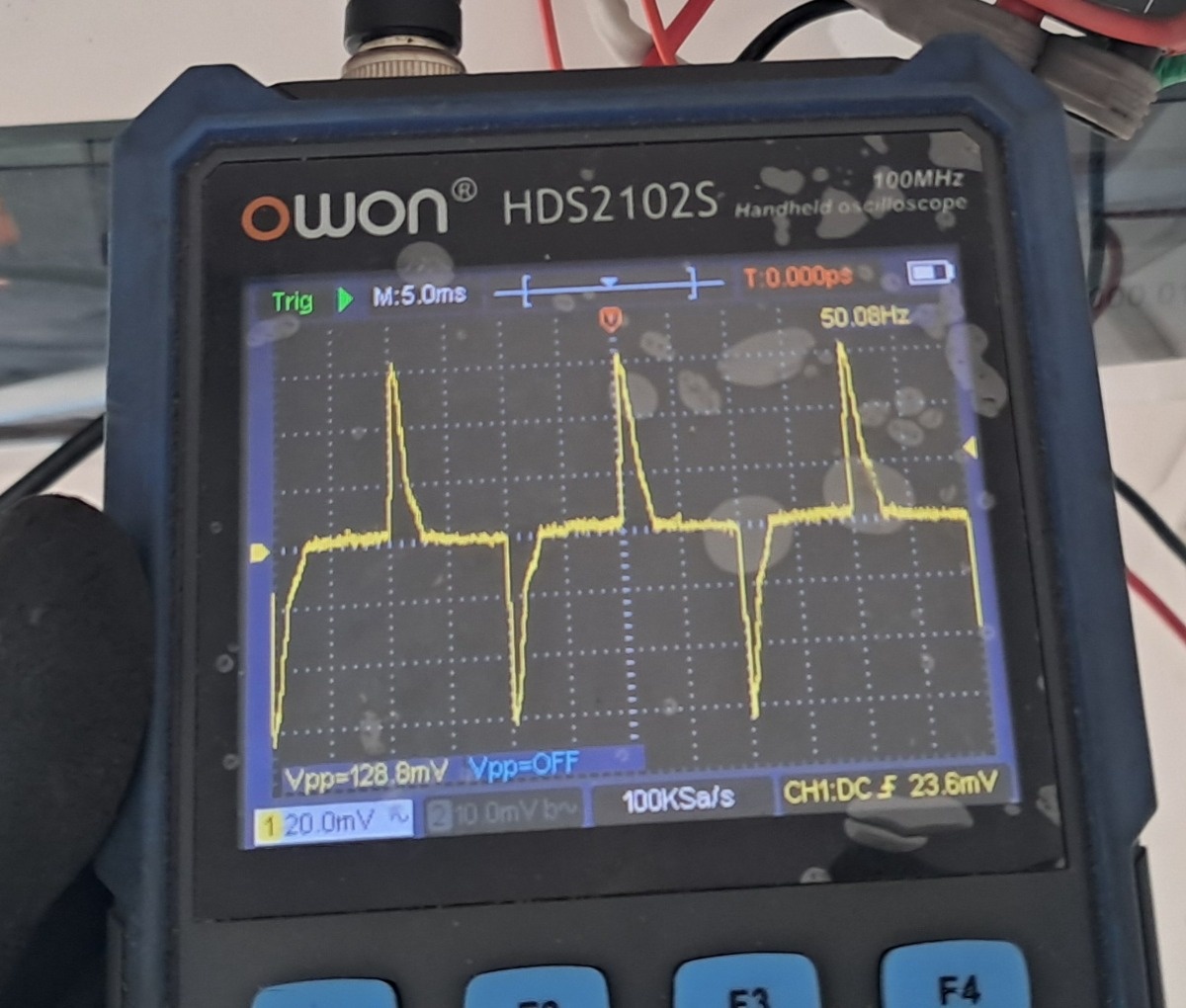

Wykres prądu dwóch lamp LED 9W, nieznanej firmy.

Tragedia, szpilki prądu które odkształcają przebieg napięcia i generują mnóstwo zakłóceń.

Ale identyczny przebieg ma lampa LED 15W Philipsa, świetlówka 120cm. A np sporo lamp zostało przerobionych u mnie w szkole z konwencjonalnych świetlówek na LED. Mocy niewiele mniej, światła trochę więcej i mnóstwo mocy biernej i THD, bo mocy biernej taka ledowa świetlówka oddaje 7VAr mocy biernej i ma 89% THDI.

A w związku z tym również w szkole prowadzimy teraz rejestrację parametrów sieci, żeby przeanalizować dane i dobrać kompensator.

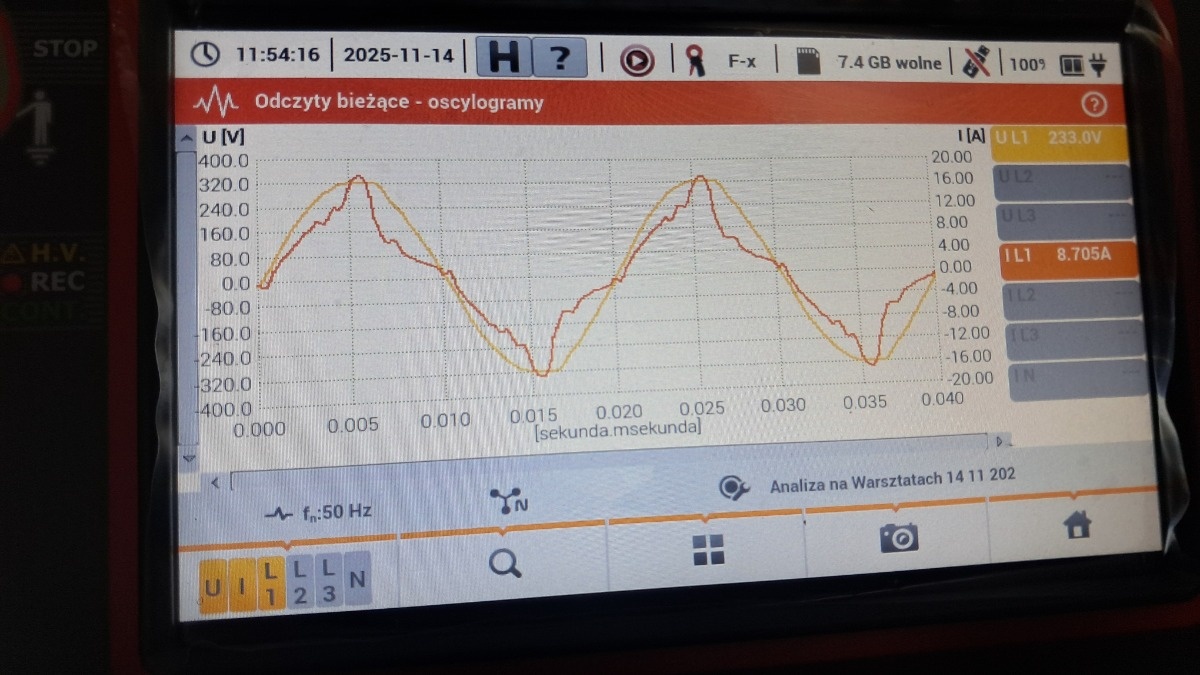

I mam takie jedno zdjęcie z wykresu napięcia i prądu. Prąd to bardziej trójkąt niż sinus.

A wiedząc że świetlówki z Philipsa nie są rarytasem sprawdziłem jaki przebieg ma prąd w lampach które kupiłem do garażu.

I wyszło mi takie coś:

https://youtube.com/v/tAjN11Ff16I

Nie jest to piękny sinus, ale i niebo lepszy niż to co na zdjęciu. A i lampa jest zarąbista bo ma 180lm/W, dwie lampy i mam widno w garażu, a będzie ich 5.

#konstruktorelektrykamator

Jak nie miałem dostępu do drukarki 3D to myślałem że mi to jest niepotrzebne, zbędna zabawka.

A teraz jak mam coś zrobić, to pierwsza myśl:

A może wydrukować to?

Nie wszystko jest sens drukować, ale zdarzają się grupoty. Jak np to.

https://youtube.com/v/DBWm3NCsJuI

Mechanizm bistabilny

#druk3d

Większość robię w #tinkercad ale zaczynam ogarniać też #freecad

#konstruktorelektrykamator #elektryka #druk3d

Elo

W końcu dokończyłem jeden z pobocznych projektów, taki na lekkie odmóżdżenie.

Silnik V2, w wersji elektrycznej.

Rozrzadz zrobiony na 4 krańcówkach i krzywce, którą drukowałem 3x, raz była za duża a drugi raz za mały kąt działania.

Tłoki też były drukowane wielokrotnie, a to średnica nie taka, a to długość inna.

Może dołożę jeszcze 4 krańcówki żeby obie cewki robiły jako push-pull, bo teraz tylko odpychają magnes.

https://youtube.com/v/bNlXhSXU7xw

Zadanie na niedzielę: naprawić #pralka - objawy są takie, że nie wyrzuca wody. Po wyczyszczeniu filtra winowajca znaleziony (na zdjęciu): silnik pompy brudnej wody. Zdemontowany, zamówiony nowy, ale trzeba będzie wytrzymać kilka dni bez pralki. Cóż... #konstruktorelektrykamator

#konstruktorelektrykamator

@cebulaZrosolu @AdelbertVonBimberstein

I'm still not death

W szkole padł pomysł żeby zrobić elektryczny model silnika spalinowego. No to już pierwsze elementy wydrukowane.

https://youtube.com/shorts/dzVUeutQ_4U

A ja kończę drzwi do garażu, może w tym roku zima nie będzie przeszkadzała w pracy.

#konstruktorelektrykamator

Elo ziomeczki.

Mamy progres w budowie dopalarki do kabli #elektryka

Karkasy do trafo wydrukowane #druk3d materiał to PET-G

Idealnie pasują jeden do drugiego.

Myślę żeby zrobić na jednym uzwojenie HV a na drugim HC, dzięki temu łatwiej byłoby dopalać kable.

Idą też z Chin paczki, z kondensatorami powinna być dzisiaj, a rezystory w przyszłym tygodniu.

Zaczyna to nabierać rozpędu.

#konstruktorelektrykamator
Kupiłem sobie nowe buty, na grubej gumowej podeszwie. No i się odizolowalem i teraz jak dotknę czegoś uziemionego to potencjał się wyrównuje i w efekcie kopie mnie prąd. Bardzo irytujące, nabawiłem się już odruchu, że zanim czegoś dotknę to najpierw sprawdzam, czy mnie nie j⁎⁎⁎ie. Coś jak pies podchodzący obwachac d⁎⁎e drugiego psa.
Kiedyś miałem to samo i pomogło niestety dopiero wyjebanie butów w kosmos.
Co mogę zrobić? Uprzedzając - metody typu zmiana płynu do plukania, nawilżanie powietrza itd nie wchodzą w grę.
Z góry dziękuję za pomoc.

Szybko, który kabelek przeciąć.

#konstruktorelektrykamator

A na serio jedna listwa LED zaczęła migać. Ile ja się naszukalem tych zasilaczy. Nakląłem na instalatora Wchodzę na strych a tam piekna skrzyneczka i w środku pieknie zrobione wszystko.

#konstruktorelektrykamator

Pamiętacie wpis z czwartku o tym jak robiliśmy mufe na olejowym kablu średniego napięcia? #elektryka #energetyka

Miała wytrzymać dwa tygodnie do czasu zrobienia nowej trasy z obejściem przeszkody.

No to popatrzcie. Mam ją w domu XD

Już ją przeciąłem piłą taśmową żeby pokazać poszczególne warstwy. Idealny eksponat na wystawkę do szkoły.

Mam też kawałek kabla, obrobię go po kawałku każdą warstwę żeby było widać jak jest zbudowany.

Zwycięzcami w konkursie **CO TO ZA TOMECZEK?** zostają:

* @xepo - 11 Tomeczków

* @PaczamTylko -9 Tomeczków

* @Rozpierpapierduchacz - 8 Tomeczków

@PaczamTylko nie chce rogala, więc kodzik przechodzi do kolejnej osoby biorącej udział czyli @zomers - 3 Tomeczķów

Wszystkim zwycięzcom serdecznie gratuluję :partying_face: kodziki lecą na pw

*

:pushpin: Poniżej zagadki konkursowe, poprawne odpowiedzi i krótkie opisy

1. Twarogowy rycerz - @AdelbertVonBimberstein (fanatyk twarogu i średniowiecznych rekonstrukcji)

2. Hodowca Passer Domesticus (z łac. Wróbel Zwyczajny) - @DexterFromLab na tagu #wrobeldextera

3. Ćpie tlenek wodoru na potęgę - @Wrzoo i jej autorski tag #codziennepiciu

4. Świeżoupieczony tata-astronom - @Oczk jeszcze raz najlepszego dla Was

5. Psychofan Seneki - @splash545 (tutaj sprawa jasna)

6. Rosyjski korespondent prasowy z ramienia #hejto - @RedCrescent i jego świetne prasówki

7. Prowadził ZPT w klasie małego McGyver'a - @myoniwy i jego autorski tag #konstruktorelektrykamator

8. Diflami wbił lidera @Felonious_Gru

9. "Taguj to gówno" - @Tygrysek. (najszybsza ręka do zgłoszeń braku tagu na #hejto )

10. Portalowa Apustaja - @Seele (profil konsekwentnie utrzymywany w tej konwencji)

11. Najstarszy Tomeczek @boogie - jako pierwszy użytkownik założył konto w serwisie

12. Cycki (hehe łatwe) @Jaszczomp i jego multi

13. Userbary znowu w modzie - @Suodka_Monia która podrzuciła pomysł dodania userbarów na portalu

14. Nocny koszmar @ICD10F20 - wystarczy zajrzeć na profil

15. Selekcjoner contentu WTF @Marshalist - ponad 7.5k konsekwentnie wrzucanych wpisów przy których nie da się przejść obojętnie

16. BAN enjoyer @entropy_ i jego konkursy z nagrodą w postaci bana dla niego samego

17. Ania z Zielonego Wzgórza @KatieWee i jej zafascynowanie twórczością Lucy Laud Montgomery

Dobór zagadek i odpowiedzi miał charakter arbitralny, nie wszystkie były oczywiste, a niektóre mogły być mylące.

*

#konkurs #glupiehejtozabawy #hejtolore

#konstruktorelektrykamator

Szybki wpis o wczorajszej naprawie #elektronika

Parę dni temu zadzwonił do mnie człowiek który ogarnia kilka przepompowni wody w okolicy. Z problemem że jedna część fotowoltaiki na jednej ze stacji nie działa.

A dlaczego dzwonił do mnie? Bo mają mnie za guru #elektryka , i dlatego że już kilka lat temu naprawiałem tą usterkę.

A usterka polega na tym że jeden z dławików w linii pomiarowej napięcia wziął się przegrzał, stopił i przestał przewodzić prąd. Wg dokumentacji którą znalazłem taki mały dławik może przewodzić do 60mA. A skoro przydarzyła się już druga taka awaria to zamówiłem dławik w trochę innym wykonaniu, na 350mA. Gabarytowo też większy więc nie będzie się tak grzał, straty ciepła będą mniejsze bo rezystancja jest mniejsza, z jak wiadomo starty na ciepło to I²R, mniejsze R, to mniejsze straty.

Aaa, a falownik to SMA chyba 20kW jeśli dobrze pamiętam, produkcja 2015r.

#konstruktorelektrykamator

Ten tydzień sponsorują oszkodzenia kabli #elektryka

O skurwesyn, na tego dajcie 1200W, i uzwojenie z miedzianej taśmy XD

Rdzeń ferrytowy z którego mam zamiar zrobić trafo do dopalarki do kabli. Ma mieć właśnie ok 1,2kW mocy ciągłej (kilka minut) i przynajmniej 6kV napięcia wyjściowego z trybem CC, i to takim na przynajmniej kilka a najlepiej kilkanaście Amperów.

A jak przy tym temacie, ktoś ogarnia #druk3D w żywicy? Potrzebne będą mi karkasy na to trafo.

Zamówiłem też u Chińczyków 16szt kondensatorów 800V 200uF, w konfiguracji 8S2P da mi to 6,4kV i 1kJ zgromadzonej energii. Ale będzie trzęsło ziemią.

Przedwczoraj byłem mufować olejowy kabel średniego napięcia. Rok produkcji 1991. Co śmieszne, za jakieś dwa tygodnie ten odcinek kabla będzie wycięty i wyłączony z użytku. Ale do tej pory będzie zasilał trafo 400kVA.

A wczoraj byłem naprawiać kabel YAKY 4x25, WLZ zasilający gospodarstwo rolne. Uszkodzenie dosyć nietypowe bo wewnątrz metalowej rury osłonowej. I znów metoda z A-ramką dała mi popalić bo pamiętając ostatnie uszkodzenie i fałszywy sygnał na takiej rurze olałem to miejsce i zacząłem szukać w ziemi. Dobrze że odkopałem tylko 2m kabla, a potem pociągnąłem rurkę na słupie. Uszkodzenie było jakieś 30cm nad ziemią. A kabel sam w sobie 30cm pod ziemią, bez folii oczywiście. A są miejsca gdzie leży 10cm pod ziemią wg różdżki. Jak bym miał dopalarke to bym moment znalazł.

#konstruktorelektrykamator #elektryka

W momencie gdy podłączamy jakieś urządzenie elektryczne do zasilania, to zaczyna przepływać prąd.

W zależności od rodzaju urządzenia możemy mieć cosFi=1 czyli tylko dla urządzeń czysto rezystancyjnych, jak grzejniki i grzałki.

Lub cosFi mniejszy od 1. Ale może być jeszcze przesunięcie na plus lub na minus.

Czym jest cosFi? Z angielskiego zwany PF (Power Factor) Jest to miara kąta między wektorem napięcia a wektorem prądu płynącego w układzie. Dlaczego pojawia się ten kąt? Powodem jest magazynowanie energii w odbiorniku i częściowe jej oddawanie do sieci w kolejnym okresie. Magazynowanie może być w polu magnetycznym (silniki, dławiki, większość elementów mających jakąś cewkę) lub w polu elektrycznym jakie występuje w kondensatorach.

Zmagazynowana energia która wróci z odbiornika do sieci nazywa się energią bierną, bo została pobrana z sieci, zmagazynowana i z powrotem oddana do sieci. Przepłynęła przez sieć a jedyne co wykonała to straty na przewodnikach.

No dobra, cosFi najlepiej jeśli jest 1, lub bardzo bliski 1.

Ale mamy jeszcze jedno zniekształcenie, a jest nim THD czyli zniekształcenia wykresu prądu i/lub napięcia wynikające z wyższych harmonicznych. Pobór prądu ze względu na IPZ (impedancja pętli zwarcia) powoduje spadek napięcia na linii zasilającej. W momencie gdy przebieg prądu odbiega od sinusoidy mamy spadki napięcia w tych momentach co jest przepływ prądu. Czyli sinusoida zostaje odkształcona.

Na filmie pokazuje jaki przebieg prądu ma VCD zasilający silnik.

https://youtube.com/shorts/HR0y1GVga9w

W takim przypadku cosFi będzie mało ważnym parametrem, ważniejszy jest THD, a będzie wywalony w kosmos. Niedługo pewnie i za to będzie trzeba płacić.

Dlatego aktywne kompensatory mocy biernej które mogą po części poprawić też THD staną się popularne.

I jeszcze wykres prądu z tego silnika, widać że w jednym momencie wykres ma wyższe wartości. Dokładnie co jeden obrót przekładni jest wyższe obciążenie, mam podejrzenie że sama przekładnia jest problemem.

A jak jechałem na tą robotę to zobaczyłem że przy wiatraku coś się dzieje. Zajechałem, ale nie było z kim pogadać bo obaj ludzie byli na platformie.

@jarezz twoje klimaty.

Mam pytanie do @myoniwy odnośnie materiału:
Chce zrobić sobie busbar/szynę rozdzielczą do magazynów energii.

Znalazłem na allegro gotowe miedziane ale zastanawiam się jak to się ma do “korozji” miedzi, czy z czasem taki busbar miedziany bez powłoki niklowanej nie będzie miał większej rezystancji z powodu osadzania się tlenków miedzi na powierzchni? Czy ewentualnie jeśli tak jest to jest jakaś pasta albo sposób na zapobieganie utlenianiu? Konektory oczkowe stosuje miedziane bielone i kable też miedziane.

https://allegro.pl/oferta/2x-busbar-miedziany-blok-rozdzielczy-szyna-zbiorcza-voltian-6p-250a-komplet-17039493050

#konstruktorelektrykamator #elektryka #dildomajsterkuje #fotowoltaika

#konstruktorelektrykamator

Zielony wczoraj przyprowadził do mnie koparkę łańcuchową żeby ją naprawić. Bo po kilku latach ciężkiej pracy łańcuch już się rozpadł, zębatki są powycierane. A że zestaw do naprawy kosztuje kupę kasy to przerabiamy na coś co jest bardziej dostępne, czytaj tańsze.

Ale najpierw trzeba pozbyć się starych elementów. Żeby to zrobić trzeba było ściągnąć zębatkę z wału napędowego. Zębatka i tak idzie na złom, to się nie ceregieliśmy i dospawałem dwie szpilki M16, z kawałka płyty stalowej zrobiliśmy podparcie i siłownikiem hydraulicznym 10t poszło jak spłatka.

Dodatkowo pokazuję #protip na kręcenie nakrętek na szpilkach.

https://youtu.be/P92FRZfmP-c

Trochę z innej beczki. Mechaniczna fala stojąca. Trochę wody zebrało się na obudowie kolektora wyciągu trocin, a że wentylatory drżą to i obudowa razem z nimi.

https://youtube.com/shorts/9mAvzbAv5t4

#konstruktorelektrykamator #diy

@Atexor wywołałeś nutrię z lasu...

Dobra, opiszę wam trochę jeden z zaczętych projektów, zaczęty od strony teoretycznej w październiku 2020r, po serii testów Hopperów od #spacex Wtedy zostały poczynione pierwsze obliczenia, dobory i przymiarki.

Potem jak to zwykle bywa pomysł musiał swoje odleżeć.

W marcu 2021 pospawałem sobie naczynie dewara. Hmmm, w sumie do tej pory nie zrobiłem w nim próżni. No cóż, musi poczekać...

Gdzieś, kiedyś w tamtym okresie, mając już obliczenia co do kształtu komory i dyszy kupiłem aluminiowy wałek i miedzianą rurkę.

Z wałka wytoczyłem kopyto, na zdjęciu jest zdekompletowane, bo nie mogłem znaleźć drugiej połówki w swoim pierdolniku.

Po zamontowaniu w tokarce za pomocą specjalnego narzędzia w postaci łożyskowanego kółka chciałem wyoblić rurkę na kształt kopyta. Ale skubane nie jest to takie proste. Na zdjęciu jest efekt drugiej próby, bo przy pierwszej było znacznie większe przewężenie ale wzięło się i urwało XD.

W międzyczasie przeczytałem kilka książek dotyczących kriogeniki, skraplania powietrza i tym podobnych zagadnień. Po co? Żeby skroplić powietrze i oddestylować tlen, a w sumie to azot bo tlen zostanie jako mniej lotny.

Wtedy będę miał utleniacz do silnika, po to mi naczynie dewara. A i wpis @CebulaZRosolu o linii skraplania powietrza w Azotach dał też jakąś informację. Muszę dokończyć czytać tą książkę, bo będzie jak z pamiętnikiem. Właśnie zanieczyszczenia węglowodorowe w powietrzu mogą być problemem. Żeby nie jebło. Ale to problem dla przyszłego mnie.

A ten model 3D powstał dokładnie rok temu.

https://youtu.be/oR-q3_WNxAI?si=J3o0ZADLJb3Zfmb0

Nie jestem z niego do końca zadowolony. Po prostu umiejętności modelowania mam za słabe. W mojej głowie wygląda to znaczenie lepiej.

Teraz mam inny pomysł na produkcję. Chyba pójdę w elektoplating, czyli wydrukuje w 3D kształt komory, potem pomaluje farbą przewodzącą prąd, i elektrolitycznie naniosę warstwę miedzi, potem kanały chłodzące z drutów i znów warstwa elektrolitycznej miedzi. Wiem że mechanicznie elektrolityczna miedź jest kiepska, ale taki mam pomysł.

No chyba żeby wciąż iść w wyoblanie. Ale to na lepszej tokarce, może w szkole?

Wewnętrzną część wyoblić, a kanały chłodzące zrobić w formie wydrukowanej wkładki, a zewnętrzny płaszcz już w postaci normalnej cylindrycznej rurki.

Plan jest ogólnie elastyczny. Bo do puki nie skroplę powietrza mogę użyć gazowego tlenu z butli. Prosto, łatwo, tanio i szybko. Tylko reduktor i zawór. Brak niskich temperatur, niemal same zalety. Prócz jednej. Brak satysfakcji z osiągnięcia celu.

#konstruktorelektrykamator #diy #mechanika #elektryka

Mała aktualizacja wiadomości o suwnicy którą zrobiłem.

Kamieniarze są mega zadowoleni, bo już nie muszą ręcznie nosić płyt, czy kombinować z wózkiem widłowym.

Napęd przesuwu po dłuższej osi (lewo prawo) jest zrobiony przez dwa wózki elektryczne. Rozstaw kółek jest niewielki przez co jak jeden będzie miał lepszą trakcję to belka lekko się ukosuje. Żeby tego się pozbyć trzeba by szerzej rozstawić kółka lub dołożyć po jeszcze jednym wózku. Ale nie jest to na tyle upierdliwe żeby nie dało się pracować. A nie spadnie bo musiałyby coś się urwać, rozkręcić etc. A że spawy są raczej solidne, wózki poskręcane na śruby 16mm to kwestie bezpieczeństwa są zapewnione.

U siebie jak będę robił podobną to wiem że inaczej rozwiąże kwestie montażu wózków do belki jezdnej. Żeby była wyżej.

Kosztów jeszcze nie podliczyłem, więc nie wiem ile to wyszło.

https://youtu.be/jbQT2jwzkwE

#konstruktorelektrykamator

Siemaaaaaa

Kolejny nieduży wpis, trochę o #elektryka trochę o #elektronika no i trochę o #chemia

Co którzy śledzą uważnie tag wiedzą że rozpocząłem projekt budowy dopalarki do kabli. Wczoraj tłumacząc pewnej osobie jak to działa zorientowałem się że to jest po prostu AED, tylko większy. A mam taki w domu, zaraz zabiorę go do szkoły i zrobię testy.

Ale wracając do mojego projektu. Kondensatory mają być ładowane do 6kV. Więc potrzebne jest źródło zasilania na takie napięcie. Pierwszy pomysł to trafo do Neonów, ale mała wydajność i brak regulacji. No to trafo zasilone przez falownik. Zadziała ale trzeba zbudować falownik. No to lepiej już zrobić przetwornicę. Do tego potrzebny jest układ PFC, znalazłem na Ali taki do 1kW za 315zł.

Ale po chwili zorientowałem się że po co mam kupować PFC z Ali, i budować przetwornicę. Przecież mogę kupić zasilacz ATX i tam już jest wszystko gotowe, PFC jak i przetwornica. Tylko trzeba trafo wymienić.

Więc kupiłem na allegro zasilacz który wg tabliczki na 1800W, z czego 1600W na 12V czyli 133A. Jak mała spawarka. Gdy przyszedł pierwsze co zrobiłem to go rozkręciłem zrywając plomby "gwarancyjne".

W środku zastałem taki widok. Ogólnie bardzo mało elementów. Chociaż był też jeden nadmiarowy, czyli odcięta nóżka z diody lub tranzystora przylutowana przy optotranzytsorze. Dobrze że nie uszkodził się. Ale żeby być pewnym działania trzeba go obciążyć blisko mocy nominalnej.

Więc trzeba sztuczne obciążenie, To=U/I czyli 12V/133A = 0,09Ω Skąd tu wytrząsnąć rezystor o takiej rezystancji i mocy blisko 1,5kW? Jak to skąd? Ze szkoły XD, rezystor wodny który sam zbudowałem chodząc do technikum.

Metalowy zbiornik z nierdzewki jako jeden biegun, a trzy elektrody też z nierdzewki jako drugi biegun. Wody pod samą krawędź i pół kilo soli. Solnik jak się patrzy.

https://youtube.com/shorts/tngctYaNNrE

Tu jest miejsce na cześć o chemii.

W trakcie elektrolizy wodnego roztworu chlorku sodu (sól kuchenna) na jednej z elektrod wydziela się wodór a na drugiej chlor, inaczej niż w przypadku elektrolizy czystej wody gdzie będzie wodór i tlen.

Chlor jak wiadomo jest gryzący w gardło i w nos, ma właściwości dezynfekcyjne. Podobnie do podchlorynu sodu który też powstaje w tym procesie ale zostaje związany w roztworze.

Dlatego takie zabawy powinno robić się w dobrze wentylowanych miejscach.

Wyszło że przy 120A przez kilkadziesiąt minut już się przegrzewa i się wyłączył, ale to jest 1440W, a przy 100A pracował przez ponad godzinę i nic się nie stało. Więc do pracy z dopalarką jak się patrzy.

Ale jak już mam zasilacz na 12V który łatwo przerobić na 24V, wystarczy diody przelutować. To mogę zrobić po prostu osobną przetwornice z 24VDC na 6kVDC, co prawda trzeba zrobić wszystko od nowa, ale daje to możliwość zasilenia z dwóch baterii 18V Makita połączonych równolegle. Jedna może dać 20A ciągłego i 30A w impulsie, więc z dwóch w pełni naładowanych mogę ciągle pociągnąć 800W. Ciągle, 800W to wydrenuje je w jakieś 10 minut, ale dłużej raczej nie będzie trwała lokalizacja miejsca uszkodzenia.

Więc pewnie to będzie droga którą pójdę. Nowa przetwornica i to pewnie w topologii LLC z 24 na 6000V z trybem CC do ładowania kondensatorów i CV do testu napięcia przebicia.

PS. Znowu nie było prądu na wsi, i musiałem się ratować bateriami z makity żeby uruchomić falownik deye od #fotowoltaika w trybie offgrid.

https://youtube.com/shorts/LosJ0OHvYi0

PS.2 Jesień pełną parą. Szyby zaszronione. #zimowypierdalaj

Apropos tego wpisu - https://www.hejto.pl/wpis/elektronika-chyba-mi-sie-zesral-zasilacz-taki-jak-na-fotce-i-cos-nie-moge-znalez

Ladowarka zaproponowana przez @Semicolon - https://amzn.eu/d/idO3Z9d nie ladowala, natomiast ta, ktora miala mi spalic chate naladowala elegancko - https://www.joy4kids.eu/pl/p/LADOWARKA-12V-2000mA-zasilacz-do-pojazdow-na-akumulator-z-dioda/853

@myoniwy @Asior @Michumi @Trismagist @GitHub @nypel @Marchew

#konstruktorelektrykamator #elektronika #elektryka

#konstruktorelektrykamator

Dobra chłopy, i panie bo wiem że są i czytają.

W końcu, nareszcie, po 7 miesiącach dokończyłem projekt.

Prokrastynacja, ty k⁎⁎wo!

Projekt o nazwie Dźwig bezwysiłkowy, aka suwnica.

https://youtu.be/-HzYHFGAdzY

Pole robocze jakieś 12x4,5m, udźwig wciągarki 800kg, przyssawka próżniowa o maksymalnej sile odrywającej ok 1800kg, czyli współczynnik bezpieczeństwa 2,25

Każda oś ma napęd elektryczny, oraz krańcówki ograniczające jej ruch.

Obwody sterowania są na 24V dla bezpieczeństwa, a silniki są sterowane przez przekaźniki.

Małe płyty po kilkanaście czy po 200kg targa bez problemu.

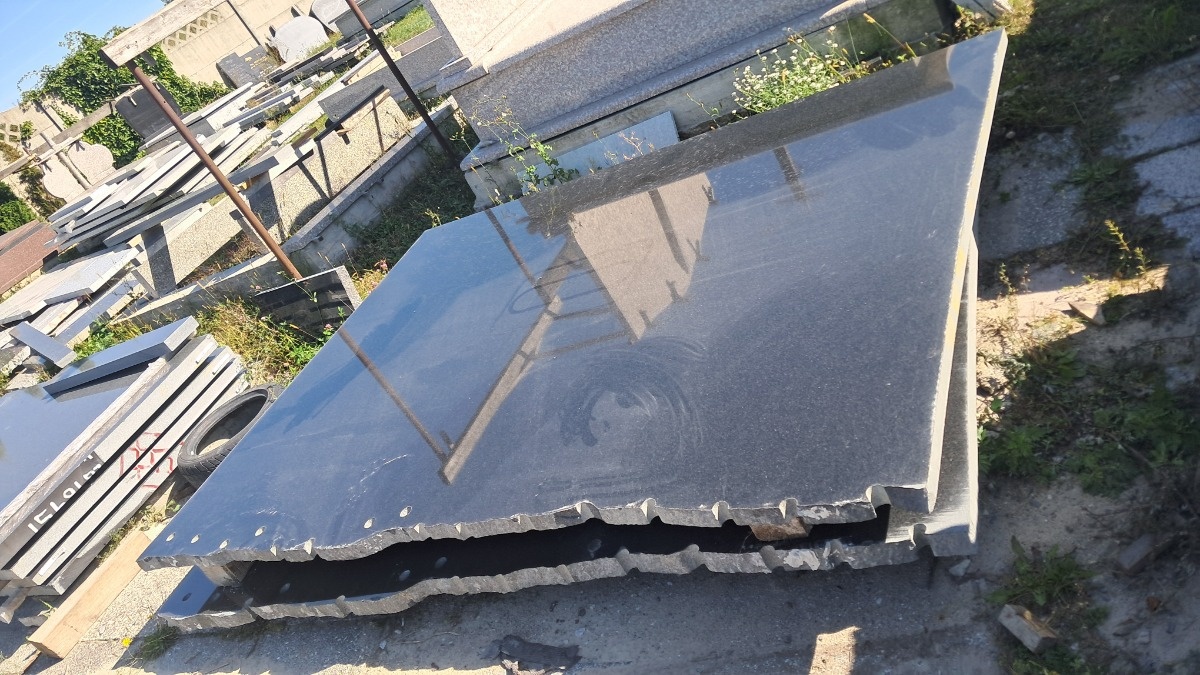

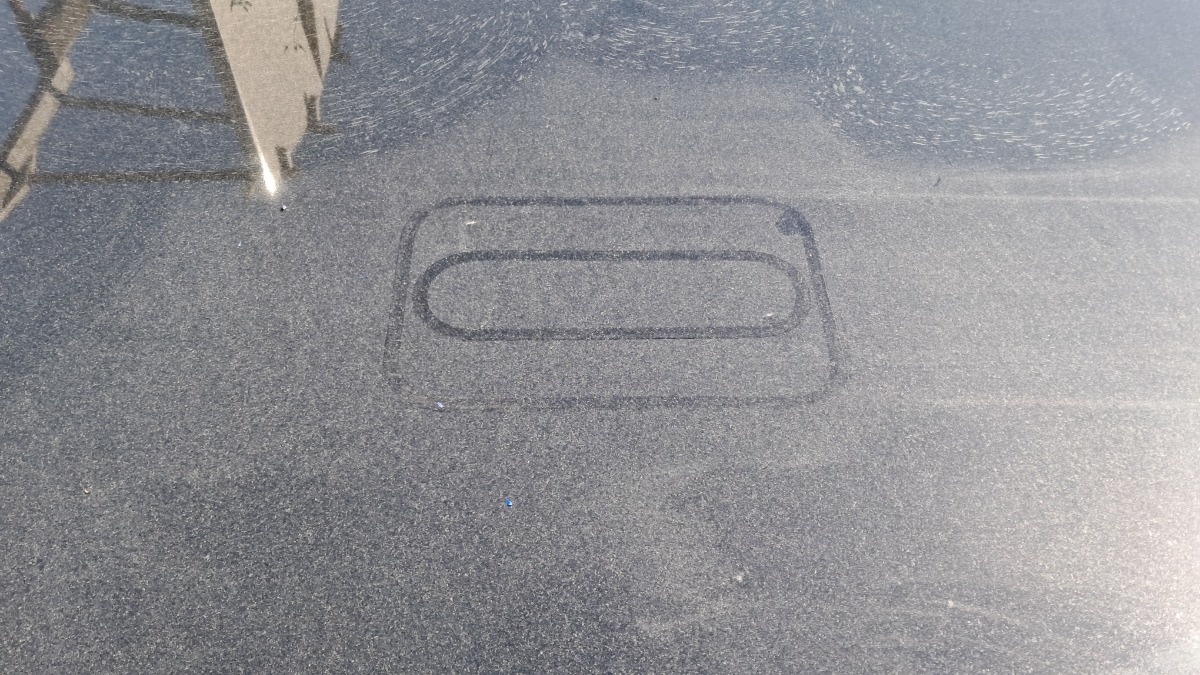

A zrobiliśmy też test na największej jaka była na placu. 2x2,6m 5cm grubości, kamień to granit bengalski który może mieć gęstość 2,6-3,2g/cm³ co daje ok 700-800kg płyty.

Przyssawka utrzymała, wciągarka uniosła, i suwnica bez problemu jeździła.

Szkolenie z obsługi przeprowadzone, zasady BHP przedstawione. Teraz tylko kalkulator w dłoń i się rozliczyć za to.
