#konstruktorelektrykamator

Ciepło wam?
To bardzo dobrze, tak ma być, bo jest lipiec. #globalneocieplenie
A jak chcecie napić się chłodnego płynu bez używania lodówki, to można zaprzędz do roboty #fizyka.
Wystarczy pojemnik owinąć porowatym nasiąkliwym materiałem typu papier toaletowy, tektura lub kawałek szmatki, polać to wodą i postawić w przewiewnym zacienionym miejscu. Bez większego problemu w taki sposób można schłodzić pojemnik o kilka a czasami o kilkanaście stopni. Tylko trzeba pilnować żeby materiał był cały czas lekko wilgotny.
Jak to działa? Jest coś takiego jak ciśnienie par. Czyli jak łatwo w danej temperaturze ciecz chce zamienić się w parę. Im wyższa temperatura tym to ciśnienie jest większe i ciecz będzie szybciej parowała. Ale przeciwstawne zjawisko to wilgotność (nasycenie pary). Im wyższa wilgotność tym niższe względne ciśnienie par i wolniejsze parowanie.

To do jakiej temperatury może, ale nie musi się schłodzić materiał można stosunkowo łatwo odczytać z wykresu Moliera.

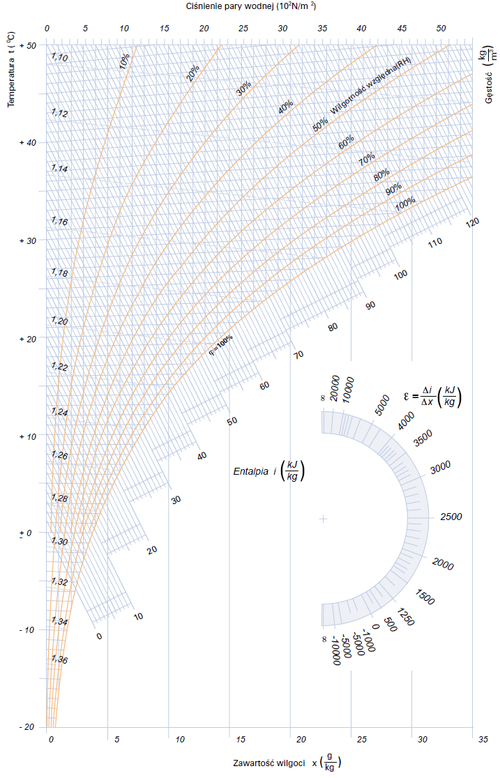

Szukamy na osi pionowej aktualnej temperatury, przesuwamy linię do punktu przecięcia z krzywą wyznaczająca aktualna wilgotność względną powietrza. Od punktu przecięcia zjeżdżamy pionowo na dół do linii przecięcia z wykresem 100% wilgotności. I wracamy na lewo do osi temperatury. U mnie jest 26°C, i ok 30% wilgotności co daje szansę na nawet 7°C.

System ten jest wykorzystywany od milionów lat przez naturę. Rośliny potrafią wypchać wodę przez aparaty szparkowe, człowiek i wiele innych zwierząt ma mechanizm obronny przed gorącem w postaci pocenia się.
Np bukłaki na wodę z koziej skóry zachowują możliwość pocenia się, dzięki czemu woda w takim bukłaku nie przegrzewa się, zostaje chłodna.

Ludzie podobne systemy wykorzystywali setki lat temu, przeczytajcie ten artykuł.
Jak wam się spodoba część o rurkach na dachu to mogę opisać swoją wersję takiej instalacji.
http://darmowa-energia.eko.org.pl/pliki/cieplo/lodownia.html

#konstruktorelektrykamator

Za 12 godzin na tagu #konstruktorelektrykamator pojawi się wpis. I mówię wam o tym bo ja go będę pisał a wy macie możliwość wyboru jego formy.

Opcja A. Historia typowo związana z #elektryka i #elektronika

Opcja B. Opis usterki w #hydraulika

Opcja C. Obie na raz w jednym wpisie.

UWAGA! pięć zdjęć to za mało żeby pokazać obrazy z obu historii, więc albo obie będą okrojone, albo jedna będzie tylko opisowa, bez zdjęć.

Wczoraj rano myślałem że nie ma co tak spamować na tagu, bo ludzie się znudzą i przestaną czytać.
Ale życie pisze najlepsze scenariusze i aż szkoda się nie podzielić taką historią.
Ale najpierw delikatnie zboczymy z trasy, cały czas działam w garbarni. Główne zdjęcie to miedziana kapilara czujnika temperatury do zaworu pary. Jak widać nie przypomina to miedzi. A zawór był montowany w kwietniu, tego roku, czyli trochę ponad 2 miesiące temu.

Dobra, czas na główną część.
Zjawiłem się rano na zakładzie w celu dalszej pracy nad innymi maszynami.
Człowiek z którym wszystko ogaraniam mówi:
-Ej #konstruktorelektrykamator zanim pójdziesz do tamtych złomów to chodź zobaczysz coś innego. Od tygodnia mamy problem z trzepaniem worków w filtrze odciągu ścinków. Napisaliśmy już do producenta ale jeszcze nie odpowiedzieli.

Pierwsze co to będzie praca na wysokości.
Sterownik umocowali jakieś 3,5m nad ziemią, jak by nie dało się dwa metry niżej.
Sterownik regularnie się resetuje, co jakieś 5 sekund sterownik budzi się na mniej niż pół sekundy, wyświetla jakieś wartości i od razu się wyłącza, by cały cykl rozpoczął się od nowa. Zasilanie 230V dochodzi, z zasilacza wychodzi nawet 28V. Szybki przegląd co jest elektrycznego podłączone do płyty, jak widać na trzecim zdjęciu, niewiele. Zasilanie, kilka wolnych kostek, dwie zwory i jedno trzy pinowe złącze opisane jako Seriale 485, czyli komunikacja po RS485. I jest to kabelek idący do dwunastu elektrozawór na wspólnym kolektorze pneumatycznym, na czwartym zdjęciu uchwyciłem tylko 9 z nich.
Dwanaście elektrozaworów, włączających się indywidualnie do trzepania każdego worka osobno, i to wszystko na tylko 3 żyłach.
Chciałem zmierzyć napięcie na zasilaniu tego złącza i nic tam nie było, jedynie jakiś mały pik tuż po włączeniu przekaźnika, miernik pokazywał skok do ledwie 1V, ale szybkość reakcji miernika też jest ograniczona.
Dla testów odpiąłem brązową żyłę, bo wiedziałem z doświadczenia co może sie świecić. Sterownik się uruchomił lecz trzepanie nie działa, bo ta brązowa żyła to plusowa linia zasilania elektrozaworów.
Tutaj już wiedziałem że jest problem z elektrozaworami, lub z przewodem je zasilającym. Miernik pokazywał zwarcie totalne na poziomie 0,6Ω.
Tymi zaworami które są jakieś 6m nad ziemią, w takim miejscu że bardzo ciężko się do nich dostać.
Brązowy kabelek wrócił na miejsce, drabina ustawiona niemal w pion, czas na trening prawie jak na skałkach. Odpiąłem kostkę od zaworu w połowie, w ten sposób szybko wytypuję w której połowie jest zwarcie. Kostka luźna, słyszę że przekaźnik w sterowniku kliknął, czekam na reset albo pracę.
I wtedy jak nie pieprzenie powietrze wewnątrz filtra. Myślałem że coś wybuchło.
Czyli już wiem że problem leży w tej odłączonej połowie. Szybkim sposobem dzielenia zbioru na pół okazało się że uszkodzone są trzy elektrozawory, z samiuśkiego końca linii.
Po ich odpięciu pozostałe 9szt mogą spokojnie pracować do czasu zamówienia i montażu nowych.
Ostatni schemat przedstawia mniej więcej jak wygląda układ połączeń, każdy elektrozawór ma dwa złącza, IN i OUT, każdy pewnie ma indywidualny adres i sterownik po RS484 daje komendę do otwarcia lub zamknięcia. Usterka powodująca zwarcie któregokolwiek powoduje unieruchomienie całej linii. Mam taką hipotezę że lekko podwyższone napięcie zasilania w połączeniu z efektem sumowania się napięć w przypadku odbicia się sygnału od końca linii mogło doprowadzić do uszkodzenia np diod zabezpieczających.
Jak się uda to zdobędę jeden z tych uszkodzonych elektrozaworów i zrobię sekcję, może jakaś błahostka do naprawy.

Aaa, i jeszcze jedno. O godzinie dziewiątej były już zdemontowane zawory i przekazane do zamówienia. A o jedenastej producent przysłał email z instrukcją jakie testy wykonać żeby mogli stwierdzić co jest uszkodzone. I nie zagadniecie co napisali.
Pisze co zapamiętałem:
"Proszę odłączyć przewody od złącza P11 i sprawdzić czy wyświetlacz sterownika się uruchamia. Na tej podstawie będziemy mogli podjąć dalsze kroki".

Nim wczorajszy wpis #konstruktorelektrykamator został wygrzmocony po trzyciestokroć to ja już miałem materiał na kolejny wpis.

Scenariusz standardowy.

Dzwoni telefon, dryń dryń, a tak naprawdę to nie. Bo jako dzwonek mam ustawiony Raggafaya-Cannabis

-Halo, mamy robotę dla ciebie z samego rana. Lasery na zielonej pile mrugaja i wyświetlacz (HMI) się nie włącza.

-Akurat jestem na mieście, to szybko podjadę.

Na miejscu pierwsze co to nagrałem jak mrugają lasery, prawie jak na #sunrise Kołobrzeg.

Miernik w dłoń i mierzymy. Lasery są zasilane z 24VDC ze specjalnie dla nich zainstalowanego zasilacza. Objawy są mi znane to od razu mierzę napięcie zasilania zasilacza. Jest ciekawie, bo tylko 65V. A gdzie pozostałe 165? Sprawdzam przed zabezpieczeniem, to samo. Może akurat ta faza gdzieś nie ma przejścia.

Sprawdzam inne fazy na listwie zasilającej i każda ma ładne ok 400V międzyfazowego, czyli są wszystkie 3 fazy. To dlaczego zasilacz nie działa?

Trzeba sprawdzić napięcia względem N, i tu jest ciekawie. Bo dwie fazy mają ponad 300V i jedna 65V. Szybko kazalem wyłączyć maszynę, chociaż jak coś miałoby się stać to już by się stało.

Po nitce do kłębka, WRÓĆ!!! po przewodzie do rozdzielnicy doszedłem że już z tamtąd brakuje neutralnego. Po otwarciu rozdzielnicy potrzebowałem jakieś 5s na lokalizację usterki.

Zbyt dużo przewodów pod jeden zacisk, blaszka i śrubka nie wytrzymały długotrwałego naprężenia. Zamieniłem przewody miejscami pod wolny zacisk, tak żeby mogli normalnie pracować, a na dniach wymienię tą złączkę na normalną listwę i każda żyła będzie miała swoją śrubkę.

Szczęście w nieszczęściu jest takie że akurat wszystkie trzy jednofazowe odbiorniki w tej maszynie były na tej jednej fazie. Dzięki temu zamiast się spalić po prostu przestały pracować. Nie raz się zdarza że "upali się zero" i pół sprzętu w domu się pali. Chyba kiedyś pisałem o tym jak niedoświadczony elektryk spalił trochę sprzętu w nowiuśkim dwutygodniowym jacuzzi. Dokładnie pamiętam co się stało, ale zdjęć nie mam.

https://youtube.com/shorts/A8DWxNJWopk?feature=share3

W c⁎⁎j agresywne środowisko garbarni część X/Z. Dlaczego tak? Bo byłem tam wielokrotnie, nie liczyłem ile razy, i będę tam pewnie jeszcze nie raz. Więc jest szans na wiele ciekawych historii z życia #konstruktorelektrykamator

No to jedziemy z koksem, a raczej innym czarnymi substancjami chemicznymi.

Pamiętacie ten wpis?

https://www.hejto.pl/wpis/dzwonia-do-mnie-z-garbarni-gdzie-piastuje-nieformalne-stanowisko-elektryka-utr-1

No to tu mamy ciąg dalszy.

Pomieszczenie to samo, lecz maszyna kompletnie inna, sterowanie w jest w przeciwległym rogu hali względem szafy z tamtego wpisu. Jaki jest problem i co robi maszyna?

Maszyna to tzw kolejka, jest to szyna z wiszącymi hakami która transportuje mokre skóry do maszyny zwanej wyżymaczką. Konstrukcyjnie bardzo podobne do wyciągu orczykowego w górach.

Problem był taki że nie zawsze startowała, hmmm za dużo powiedziane. Rzadko kiedy startowała, pracownicy mieli już wypracowany sygnał "K1 nie puszcza", K1 to opis stycznika który zasila hamulec w silniku napędu. Wtedy któryś otwierał drzwiczki, poruszył czym tylko mógł w szafie i jakoś maszyna ruszała.

Pokazali mi jak to robią i szybko wytypowałem gdzie jest problem, ale dla pewności trzeba zrobić pomiary.

Na zdjęciu widać kilka podstaw przekaźników i każda z nich ma opis A1 i A2. Są to zaciski zasilania cewi przekaźnika. Zmierzyłem napięcie na A1 no i wystarczające 23V w 24V instalacji sterowniczej. Hmm, no to czego przekaźnik się nie załącza?

Jest taka zasada że napięcie zasilania do odbiornika najlepiej mierzyć jak najbliżej odbiornika lub na jego zaciskach. Pierwszy pomiar zrobiłem między zaciskiem V- samego zasilacza i stykiem A1. Ale po drodze jest sporo przewodów i połączeń w linii V- i tu wielu mogłoby się zgubić stwierdzając że zasilanie jest. Ja znając realia tego zakładu i widząc że 7 podstaw przekaźników jest podłączonych tylko jednym przewodem minusowym i spięte są mostkiem grzebieniowym, sprawdziłem jakie faktyczne napięcie dostaje przekaźnik na zaciskach A1 i A2.

Bingo. Z 23V zostało 12V. Za mało żeby się przełączył ale wystarczająco do podtrzymania zwory.

Wyjąłem mostek, wyczyściłem go papierem ściernym, od razu lepiej wygląda w kolorze mosiądzu niż czarny od tlenków.

Po aplikacji na docelowe miejsce sytuacja pozostała bez zmian. Widocznie złącza w podstawach też już są na tyle skorodowane że nie przepuszczają prądu. No to szybka proteza rozwiązania systemowego, mostki z LgY0,75. I prawie od razu maszyna ruszyła, prawie bo jak widać taki mostek jest jeszcze przy dwóch stykach A1 oraz był też przy 3 stykach COM, sygnał wspólny dla sygnału STOP, REV i FOR dla falownika. Oczywiście wszystkie nie przewodziły sygnałów, i też porobiłem mostki z LgY.

Większość usterek w tym zakładzie wynika z agresywnych chemicznych wyziewów i nieprzystosowanych szaf sterowniczych do takich warunków.

Usterki wymuszają upraszczanie układów dla łatwiejszego serwisowania i większej niezawodności. Bo stycznik z ogromnymi stykami przeżyje kilka lat, lub więcej a mały przekazźniczek może rok. Elektronika to jest zmora totalna, jeśli producent nie zaimpregnował płytki grubą warstwą lakieru to po roku maks dwóch element jest do wymiany. Dwa, trzy może cztery razy da się wymienić a potem cena danego elementu jest tak duża względne wartości maszyny że dochodzi do maksymalnego uproszczenia. Najczęściej polega to na pozbyciu się PLC i HMI i zastąpienie tego prostymi przyciskami i przełącznikami.

Jak np na ostatnim zdjęciu. Dziesiątki luźnych przewodów, wszystkie wiszące bez ładu i składu. I ja mam ogarnąć ten makaron.

#elektryka #przemysl

Aktualizacja sytuacji z łapą wysprzeglika #subaru

Zamówiona część nie dotarła. Zaginęła gdzieś w transporcie i sklep nie wie gdzie może być.

W takiej sytuacji pospawałem starą, i dołożyłem wzmocnienia w kształcie jak narysowany na pierwszym zdjęciu.

Jak się okazało przy przymiarce nacięcie w oryginalnym kształcie nie jest bez kozery. Nie jest to typowe postarzanie produktu tylko wybrnięcie z kolizji z innymi elementami konstrukcyjnymi. Na trzecim zdjęciu zaznaczyłem gdzie te nacięcia mijają się ze wzmocnieniami samej skrzyni biegów.

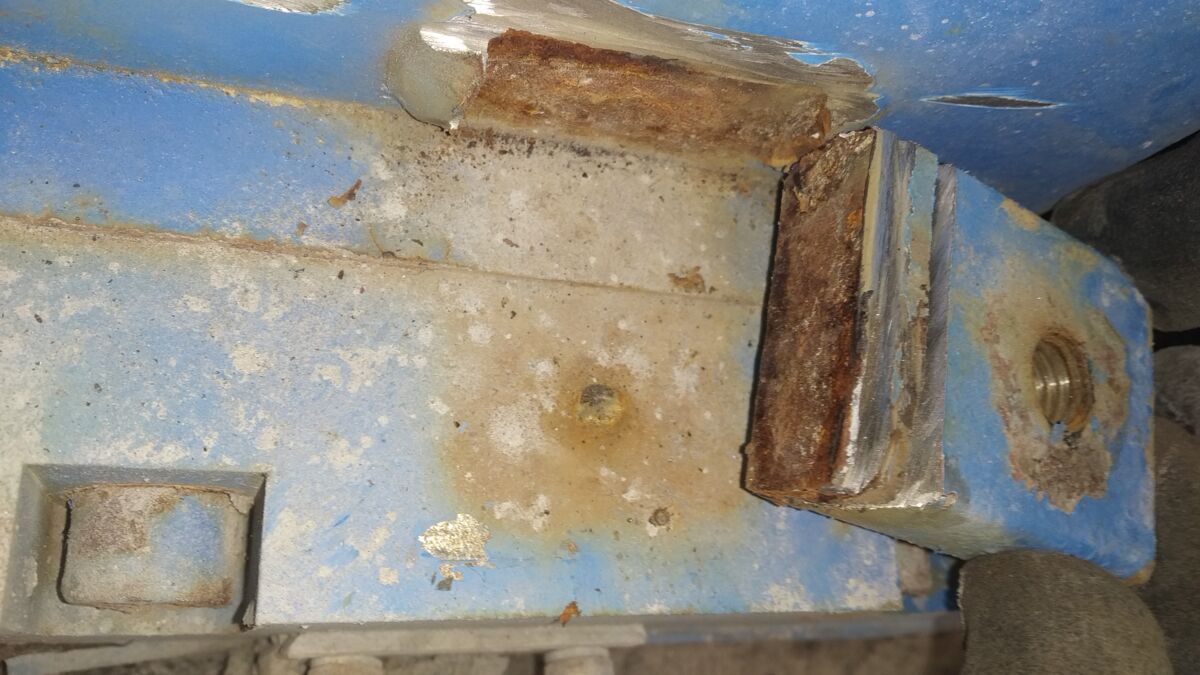

W takiej sytuacji została jedna możliwość. Zwiększenie grubości ścianki. Łapa jest z blachy 3mm, no to też z takiej z gatunku S235 dospawałem dodatkowe pogrubienie. Dwa razy grubszy materiał powinien dać dwa razy większą wytrzymałość.

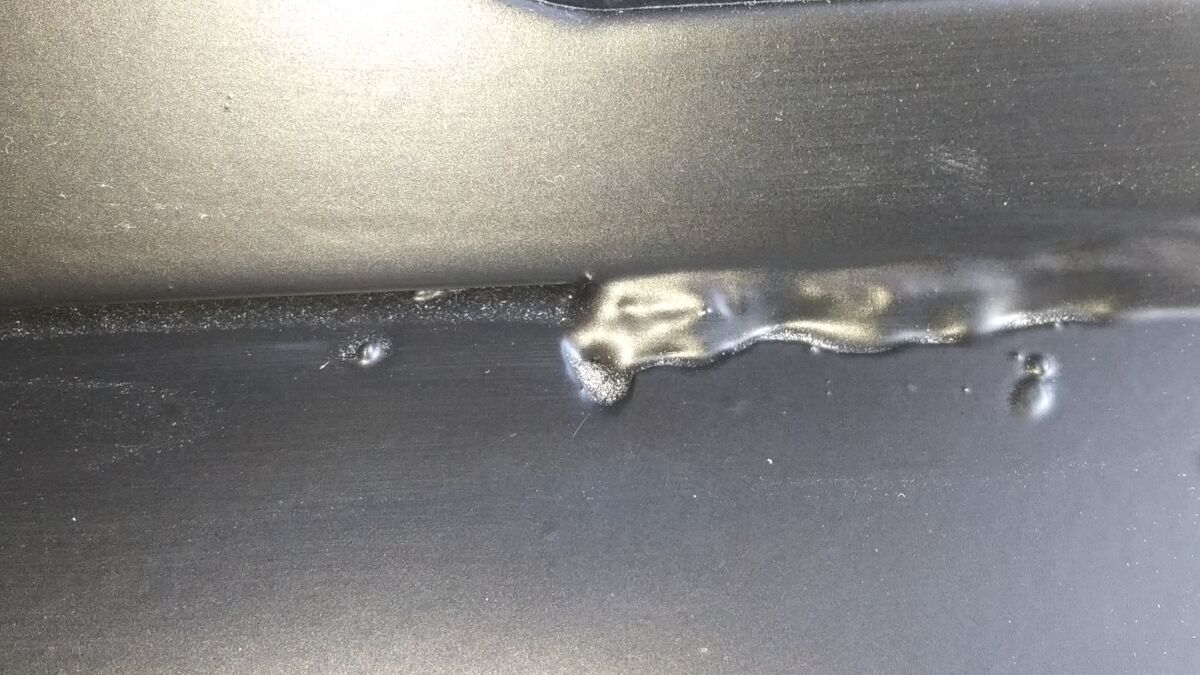

Jak widać nie zrobiłem tego po chamsku i nie zrobiłem kątów prostych. A to po to żeby nie powstawały lokalne koncentracje naprężeń.

Podobny zabieg stosuje np #spacex przy #spawanie commondome z downcomerem.

#konstruktorelektrykamator <= tag gdzie wrzucam swój specyficzny content.

Wczoraj było combo połączenia #mechanika i #elektryka

Pierwsza historyjka, dostałem #motocykl typu cross do drobnej naprawy. Pourywane kabelki przy tylnej lampie i kierunkowskazach. Za pomocą 5W żarówki szybko zlokalizowałem lewy kierunek, pozycję i stop, został jeden kabelek i jedna lampa więc raczej to oczywiste że to prawy kierunkowskaz.

Połączyłem wszystko, zaizolowane termokurczką, czas na testy. Prawie wszystko działa, prawie bo prawy kierunkowskaz nie mruga. Hmmm. Pewnie żarówka spalona, ale po zamianie lewej z prawej i prawej z lewą niewiele to dało.

Miernikiem z funkcją pomiaru pojemności sprawdziłem pojemności żyły zasilającej do masy. Wyszło ok 120pF. Czyli całkiem długi kawałek przewodu, ja już wiem że będzie to coś w przedziale 1 do 1,5m.

Skoro przednie kierunki działają to tam zacząłem szukać. No i dosyć szybko znalazłem. Tuż pod osią obrotu kierownicy.

Ułamany kabelek w miejscu mechanicznego połączenia kilku żył. Wygląda to trochę jak celowe postarzanie produktu. Naprawa poprzez zwykłe zlutowanie nie będzie właściwym rozwiązaniem. Lutowanie powoduje usztywnienie żyły na pewnym odcinku od miejsca lutowania. Dlatego ja robię to tak że dokładam kilkanaście centymetrów przewodu i miejsca lutowania odsuwam od miejsca pierwszego uszkodzenia. Oddala to w czasie kolejną usterkę.

Przy okazji wymieniałem też kilkanaście centymetrów przewodu który się ewidentnie stopił. Wcześniejszy fachowiec przez małe f, zdołał nawet kawałek zaizolować czarną taśmą zamiast go wymienić.

Druga sprawa.

Brat dzwoni do mnie że od kilku dni co raz gorzej wchodzą mu biegi w jego #subaru.

Mówię żeby sprawdził w jakim stanie jest wysprzeglik i pompka sprzęgła.

Oczywiście zamiast organoleptycznie to sprawdzić to ten wziął i kupił nowy zestaw. Ale mimo wymiany i odpowietrzenia biegi wraz ciężko wchodziły. Mówi że tłoczek popychający łapę sprzęgła mu wypadł.

Jest to dosyć dziwna sytuacja bo jak 8 lat zajmuje się serwisowaniem Subaru znajomym to jeszcze nikt nie miał takiego problemu.

Koło 19 godziny dzwoni o mówi że podjechały by do mnie to przynajmniej bym zobaczył co to może być. 100km w jedną stronę, samochodem bez sprzęgła żeby postawić diagnozę. O 21 przyjechał, szybki rzut okiem na elementy sprzęgła i szybka decyzja. Rwiemy silnik. Zaczęliśmy o 21:15 a o 22:20 już miałem łapę sprzęgła na wierzchu. Trzecie i czwarte zdjęcie wyciągniętej łapy, piąte to jak powinna wyglądać.

Jak widać w miejscu gdzie występują największe naprężenia, nie wiedząc po co producent zastosował nacięcia. A nie, przecież wiadomo po co, żeby właśnie się szybciej zepsuła. Tu akurat wytrzymała ok 10'000km.

Jadę właśnie po nową łapę, wieczorem fura będzie jeździła.

#Konstruktorelektrykamator <= mój tag pod którym wrzucam historyjki z szeroko pojętej techniki, jak elektryka, mechanika, hydraulika itp.

Dzisiaj będzie hicior. O tym jak błahostka potrafi wymanewrować fachowców w pole. Ale #konstruktorelektrykamator nie jest byle jakim fachowcem, tylko fachowcem amatorem i wygrałem tą bitwę.

Ale od początku.

Jakieś dwa tygodnie temu dzwoni do mnie nieznany numer.

-Dzień dobry, bo ja mam pana numer od wujka szwagra pracownika syna. Czy naprawia pan wózki widłowe, bo nie działa nam podnoszenie i pochylanie masztu. Mamy do niego schematy.

-Oczywiście, nie ma problemu. Ze schematami to powinno być proste.(Jedyny wózek jaki do tej pory naprawiałem miał na tabliczce znamionowej napis Anno constructioni 1961). Podajcie adres to podjadę.

Stawiam się na miejscu, no i faktycznie, maszt nie reaguje na ruszanie dżojstikiem. Pierwsze co to sprawdzam czy z samego dżojstika wychodzi jakiś sygnał. No jest, 2,5V jako statyczny i w zależności od tego w którą stronę go poruszę to spada do 1 lub rośnie do 4V. Czyli to nie tu jest problem.

Właściciel mówi że parę lat temu mieli jakiś problem i ECU wysyłali do naprawy, a z tą sytuacją walczą od dwóch miesięcy, był już jakiś "fachowiec" i sobie nie poradził, był nawet serwis co wziął 700zł za sam przyjazd. No i nie zdiagnozowali problemu.

Schemat niby mieli, ale drukowany chyba kartoflem maczanym w atramencie. Opisy nieczytelne, nie wiadomo czy to 103, 106, 108, czy 109. To samo z 11,17,71,77 można było na chybił trafił mierzyć. Nie mając za bardzo czego się czepnąć to odczepiłem ECU odpowiadające za hydraulikę i go rozkręciłem. W środku przepalony jeden rezystor, wartość 0,27Ω, typowa wartość dla bocznika pomiarowego. Mówię właścicielowi że ECU jest uszkodzone i trzeba ten element wymienić.

-Ooo, to ja mam takiego człowieka co się zajmuje takimi rzeczami, zawiozę do niego i to zrobi.

-Proszę bardzo. Jak coś to macie mój nr i dzwońcie.

Minęły dwa dni, telefon.

-No bo on to zlutował ale wózek wraz nie działa.

-Zlutował czy wylutował i wymienił?

-Zlutował.

-No to tak nie może być, trzeba to wymienić na nowe sprawne.

Podrzucili mi to ECU, bo mieli po drodze.

Efekt "naprawy" przez #elektronika w pierwszym zdjęciu.

Aż brak kulturalnych słów na opis tego.

Zamówiłem z TME rezystory, i profilaktycznie kondensatory elektrolityczne na wymianę. W oczekiwaniu na przesyłkę znalazłem schemat w pdfie, niestety pisany drutem kolczastym czyli po niemiecku. Fragment schematu w drugim zdjęciu.

Wiedząc że rezystor i kondensatory to nie koniecznie musi być jedyny problem, na kolejną próbę uruchomienia wziąłem ze sobą oscyloskop.

Podpinam kostki, odpalamy wózek.

No i nic, jak nie reagował tak nie reaguje.

No to oscyloskop w dłoń i mierzymy.

Pierwsze co chciałem sprawdzić to czy czujnik pochylenia masztu działa. Jeśli on by dawał jakieś dziwne wartość to sterownik mógłby unieruchomić całość. Ale sygnał jest, zakres od ok 1 do 4V.

No to sprawdzam jaki sygnał dostaje ECU z dżojstika. Piny 12, 48, 101 i 102. No i sygnał jest 2,5V ale nic się nie zmienia przy ruszaniu dżojstikiem. Ale jak pamiętamy sygnał z dżojstika powinien być 1-4V.

No to sprawdzam drugi raz na kostce od dżojstika. No i jest ładny zakres 1-4V. Hmm. Co tu jest nie tak?

Z ciekawości sprawdziłem co się dzieje na pinach 32, 29, 104 i 117. Czyli piny sygnałowe opcjonalnego osprzętu.

O dziwo tutaj sygnał się zmienia ruszając dźwignią od masztu. O co tu chodzi?

W czasie pomiarów miałem sporo okazji przyjrzeć się kolorom żył w kostkach, i coś mi zaświtało że się nie zgadzają, może to być spowodowane jakąś dodatkową kostką po drodze, ale nie. Żadnych dodatkowych łączeń.

Widzicie opis 2X3 i 2X4? Są to opisy kostek manipulatorów. IDENTYCZNYCH KOSTEK.

Kodowanie kostki takie samo (kodowanie to rozkład pinów blokujących w obudowie), kolor taki sam, ta sama wiązka, kostki 5cm od siebie. Niektórzy już się może domyślają co się odjaniepawliło.

Dwa miesiące. W sumie przynajmniej 4 osoby przy tym grzebały i nikt się nie zorientował że źle połączyli kostki.

Zamieniłem kostki miejscami, sygnał wrócił na odpowiednie piny ECU, ale maszt wraz się nie ruszał. Lekkie zakłopotanie. Ale zgasiłem silnik, odpaliłem i maszt ożył.

Dwa miesiące temu remontowali silnik, żeby go wyjąć rozpięli całą hydraulike i elektrykę.

Hydraulikę jakoś poskładali, a z #elektryka już im nie wyszło.

@Tyglys pytał co tak cicho.

https://www.hejto.pl/wpis/a-co-to-tak-cicho-ludzie-wrzucajcie-co-tam-tworzycie-lub-kiedys-stworzyliscie-ra

A bo siedziałem o szukałem usterki.

Jest to detektor od niwelatora laserowego.

Za jego pomocą można wyznaczyć równą powierzchnię, prawie jak w #rickandmorty

Jest też możliwość ustawienia kątów, dla wytyczania skarp.

Tylko że ten egzemplarz nie chciał współpracować. Wyświetlacz normalnie pokazuje 3 główne symbole. Strzałkę w dół, strzałkę w górę i poziomą kreskę.

Niestety reagował tylko na sygnał poniżej poziomu i wyświetlał strzałkę w dół, a pozostałe dwa znaki niezwykle rzadko co uniemożliwiało obsługę.

Fajnie skonstruowany jest sam czujnik wiązki lasera. Są to po prostu dwa małe paski panela fotowoltaicznego. BTW, wie ktoś gdzie można kupić takie paski?

Akurat panele PV są bardzo czułe na czerwone światło. A tu obwód jeszcze jest tak skonstruowany że reaguje tylko na impulsy czerwonego światła, a nie na ciągłe oświetlenie. Dzięki czemu stała ekspozycja np na słońce nie wpływa na detekcję lasera.

Do diagnostyki użyłem oscyloskopu owon HDS2102S. Podpiąłem się z sondą do PV, ale sygnał wyglądał jak biały szum. Nie wiadomo co jest sygnałem użytecznym a co zakłóceniami. No to podpiąłem się na kolektor tranzystora pierwszego inwertera (wzmacniacz na jednym tranzystorze w układzie wspólnego emitera, sygnał pobierany jest z kolektora). Hmm, sygnały całkiem różne, w kształcie jak i napięciu. Trzeba jakoś sprawdzić sygnał z samego czujnika, czyli na bazie tranzystora.

Oscyloskop ustawiony na 20mV/dz, sonda na 1x, tryb AC. Szum totalny, informacje bezużyteczne. Ale hola hola. Dlaczego pojawia się szum? Przecież to jest elementem światłoczuły, laser powinien dawać sygnał 10Hz. Ale tego jest znacznie więcej. Oświetlenie LED nie powinno dawać efektu stroboskopowego. No i błąd. Daje. Po zgaszeniu lampki sygnał się odszumił, można było bez problemu stwierdzić gdzie jest sygnał od lasera.

Błąd w pracy był spowodowany uszkodzeniem kondensatora C8 (widać jego opis w górnym prawym rogu).

Jest on równolegle do rezystora 240Ω w emiterze inwertera. Niby nie ma opisów z wartościami na płytce ale kondensator z drugiej połówki czujnika miał 100nF a ten ledwie 10nF. Wlutowałem odpowiedni egzemplarzy i sprzęt ruszył od strzała.

Dalszy ciąg tej historii z #elektronika będzie na tagu #konstruktorelektrykamator , zapraszam do obserwacji. Będzie o wyprowadzeniu sygnałów z tego czujnika na zewnętrzny wyświetlacz, oryginalny jest prawdopodobnie multipleksowany, więc każdy symbol to tak na prawdę dwa sygnały.

Być może i o zwiększeniu zakresu pracy, z obecnych ok 4cm na jakieś 20cm.

Nie masz tranzystora w obudowie D²PACK? No to wlutuj taki w TO-220

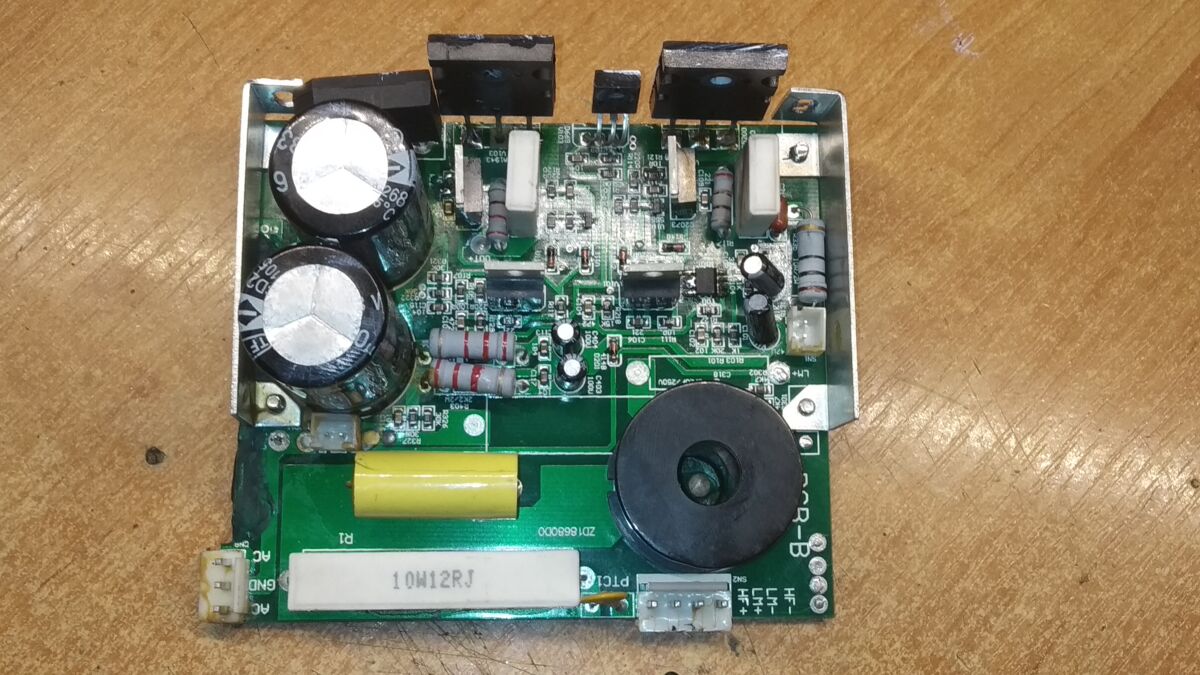

Dzisiaj na stole #elektronika sterownika posuwu drutu ze spawarki MIG/MAG Bester. #spawanie

Gdy wszystkie lokalne Staśki, Janki i Mirki spod sklepu nie byli wstanie zdiagnozować dlaczego drut wysuwa się na pełnej prędkości. Po wymianie kilku elementów w tym stycznika, włącznika i silnika napędu zadzwonili do mnie.

Jak trwoga to do [#konstruktorelektrykamator](/tag/konstruktorelektrykamator)-a.

Na szybko zdiagnozowałem uszkodzenie mosfeta, był na 200V z Rdson 0,15Ω, teraz wsadziłem taki na 650V i 0,27Ω. Niby straty ciepła będą 2x większe ale przy prądzie 3A (bo tyle ma silnik napędu drutu) będzie to poniżej 1W strat. Przylutowany tranzystor na spokojnie sobie poradzi

3 tygodnie tamu na tagu #konstruktorelektrykamator wrzuciłem wpis o naprawieniu wzmacniacza w którym paliły się nowe tranzystory.

https://www.hejto.pl/wpis/w-koncu-nareszcie-naprawilem-suke-przed-majowka-znajomy-podrzucil-mi-dwa-glosnik

Akurat pod ręką zostały mi jeszcze te wszystkie spalone sztuki.

Rozbiłem czarną masę skrywającą wnętrze, oto co się ukazało.

Po lewej oryginalny tranzystor, który uległ uszkodzeniu prawdopodobnie od przegrzania.

Po prawej "zamiennik" z identycznym nadrukiem jak oryginał, sprzedawany jako oryginał, ale z oryginałem nie ma nic wspólnego. Podróbka to jest.

Po lewej 4,5x4,5mm czyli ok 20mm2 powierzchni krzemu, a po prawej 2x2mm czyli 4mm2. Pięć razy większa powierzchnia w oryginale.

Nie ma co kupować kilka złotych tańszych elementów #elektronika na allegro, tylko od razu tme albo inna duża hurtownia.

W końcu miałem chwilę czasu żeby wymienić w swoim #subaru #forester tulejki wahacza. To co mnie zaskoczyło to że nigdy nie były wymieniane. Produkcja luty 1998r. Kiedyś to było, nie to co teraz.

Jadę zaraz na próbę, czy dalej będą drgania na kierownicy.

Oczywiście nie obeszło się bez uwag ze strony wypranych łbów katolibanu, że dzisiaj nie wolno pracować. Na pytanie czym się różni ten czwartek od zeszłego czy przyszłego nie uzyskałem odpowiedzi

#konstruktorelektrykamator

#motoryzacja

#jdm

Totalna abstrakcja, tak w skrócie można opisać dzisiejszy wpis na #Konstruktorelektrykamator

Czyli jak w domowych warunkach zbadać częstotliwość drgań generatora pracującego na setkach teraherców. Przypomnę że typowe radio UKF to okolice 100MHz, czyli sto milionów okresów na sekundę. Wifi oraz mikrofalówka działa na 2,4GHz, czyli 2,4 miliarda drgań na sekundę. A ja piszę o częstotliwości w setkach THz czyli setkach bilionów drgań na sekundę. Tak szybko to się liczyć nie da, ale da się to zmierzyć.

Zaciekawiłem was choć trochę?

No to teraz troche wyjaśnienia.

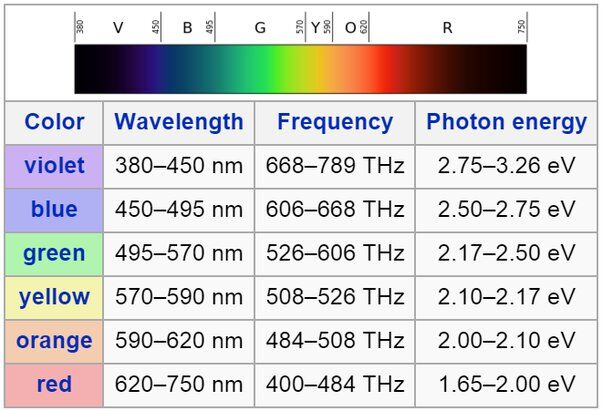

Częstotliwości w setkach THz to po prostu zakres pasma fal radiowych nazywany światłem widzialnym. Czyli zmierzymy sobie długość fali światła. W zależności od koloru światła będzie ona krótsza lub dłuższa.

Zaczęło się od tego że dostałem zlecenie na wykonanie #elektronika czujnika do niwelatora laserowego. Producent tego sprzętu niestety nie podaje konkretnej długości fali. Prócz tego że jest czerwony, ale to za mało.

Bo element światłoczuły najlepiej jak by był wrażliwy na ten sam kolor (długość fali) co nadajnik.

Do takich pomiarów używa się siatki dyfrakcyjnej. Ale cóż to jest ta siatka dyfrakcyjna? Jest to element który przepuszcza światło przez setki bardzo wąskich nacięć. Światło przechodząc przez takie nacięcia załamuje się. Każda taka szczelina staje się lokalnym źródłem światła. Teoretycznie wszystkie mają tą samą fazę, czyli szczyt i dolina sinusoidy są w tym samym momencie. Ale ze względu na to że nie są jednym punktem tylko są oddalone od siebie to dochodzi do interferencji fal. Tam gdzie spotykają się szczyty z dolinami dochodzi do niwelowania się sygnałów, a gdy spotkają się dwie fale szczytami to tam mamy podwójną jasność, i tam widać plamkę światła.

Najtańsze siatki na allegro to ok 30zl, plus kilka dni czekania.

Zamiast siatki dyfrakcyjnej można też użyć lustra dyfrakcyjnego. Tylko skąd takie wziąć? A to już jest dużo prostsze. Bo takim lustrem jest każda zapisana płyta CD. odległość między ścieżkami zapisu to 1,6μm, czyli 0,0016mm.

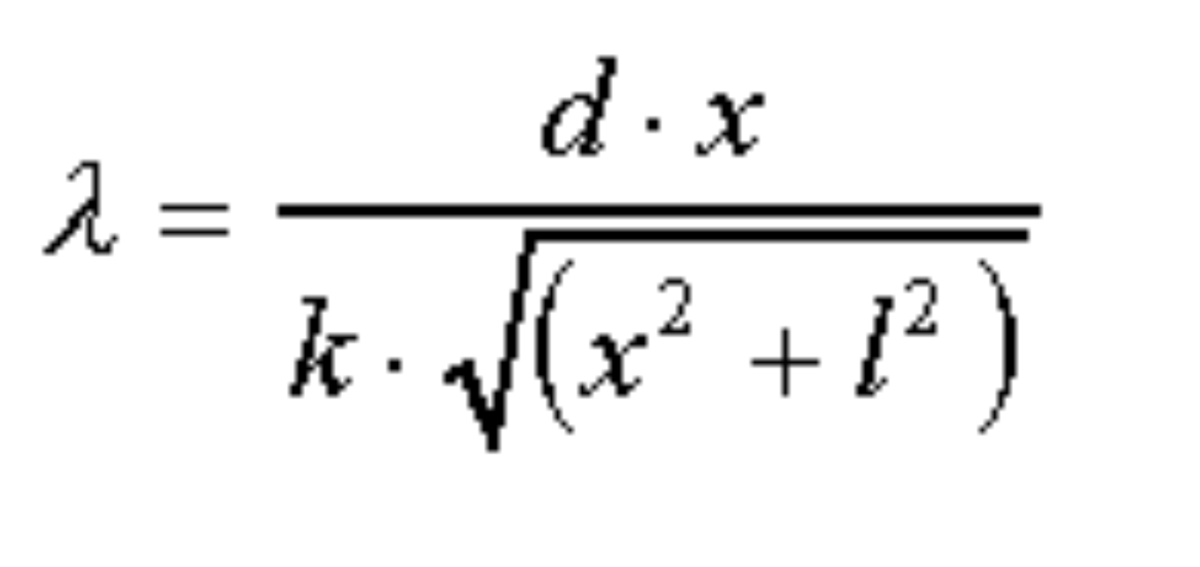

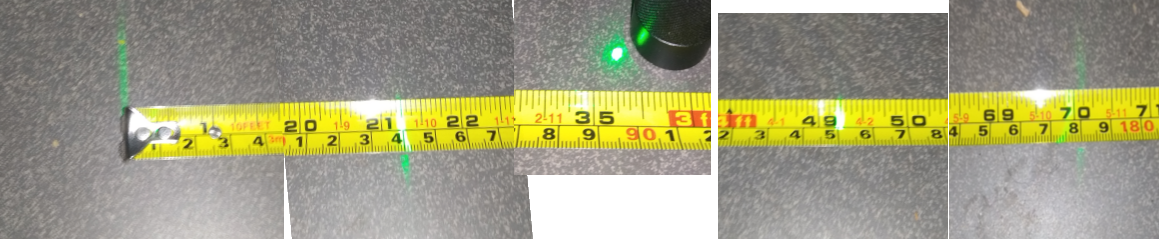

Teraz do wzoru z ostatniego zdjęcia podstawiamy dane z drugiego zdjęcia i liczymy. (Przykład jest na zielonym laserze, ale zaczęło się od pomiarów na czerwonym)

d to odległość między liniami lustra dyfrakcyjnego, u nas to będzie 0,0000016m=1,6μm

x to odległość między środkową kropką odbitego światła a odbiciem dyfrakcyjnym (zewnętrznym), tutaj 0,89m.

k to który numer odbicia, licząc od środkowej kropki, u nas to będzie 2

l to odległość od lustra do środkowej kropki, tutaj równy 1m

Podstawiamy do wzoru i wychodzi takie coś:

(0,00000160,89)/(2(√0,89²+1²))=

=5,12*10^-7m czyli 0,000000512m co można zapisać jako 512nm. Teraz porównując to z 3 zdjęciem jak byk wychodzi zielony kolor. Oczywiście pomiar może być obarczony błędem więc rownie dobrze może to być 500 albo 520nm.

W przypadku czerwonego lasera były to dane: x=0,73m, k=1, l=1,61m. Dla chętnych policzyć długość fali.

No dobra, mamy długość fali ale była mowa o liczeniu częstotliwość. Proszę bardzo, teraz jest już łatwo.

f=c/lambda, c to prędkość światła, lambda to długość fali.

299 792 458/5,12*10^-7 daje nam 585532144531250Hz, zaokrąglając i skracając jednostki daje nam to 585,5THz

Ot Voila, prawda że #fizyka jest prosta i fascynująca? A #matematyka to królowa nauk.

Od ostatniego wpisu na #konstruktorelektrykamator minęło już parę dni więc trzeba by coś wrzucić żeby tag nie umarł i ludzie nie zapomnieli.

A dla nowych przypominam, na ten tag wrzucam wszelakie informacje o szeroko pojętej technice. Zapraszam przejrzeć i obserwować.

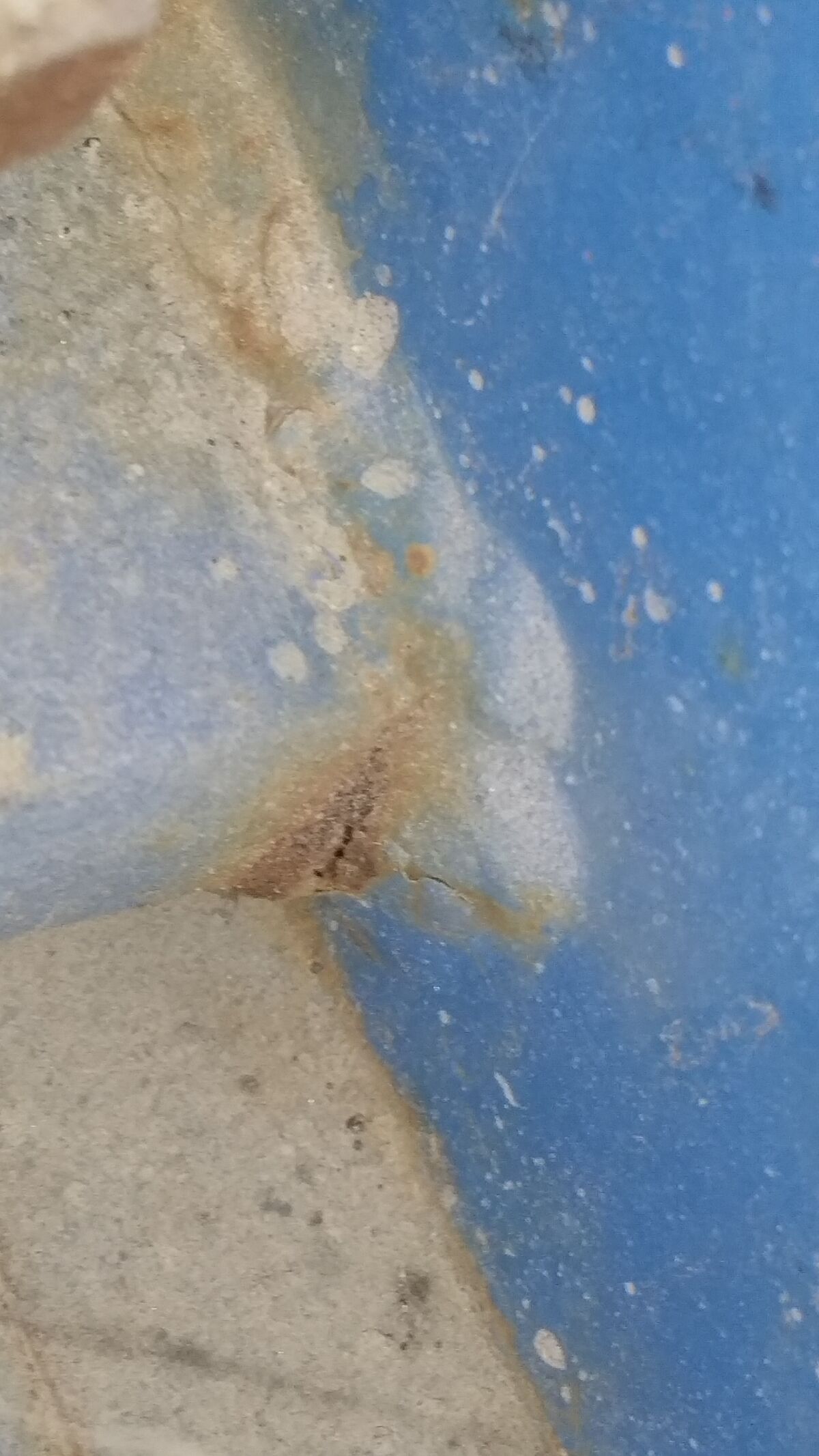

Jako że #pracaspawaczamnieprzeistacza to wszędzie dopatruje się kolokwialnie mówiąc chujowych spawów. Zacznijmy od mojego z przed kilku lat, po lewej stronie blachy widać spoinę która jest totalnie zardzewiała. Jest do element uchwytu do montażu siłownika do bramy automatycznej. I akurat to było spawane w pozycji PD, czyli pionowy słupek, pozioma blaszka i spawane do spodu blaszki. Metoda 135 czyli MIG, ale jak widać parametry i prowadzenie były złe bo spoina wcale nie stopiła się ze słupkiem. Czyli przyklejenie, wada totalna spoiny.

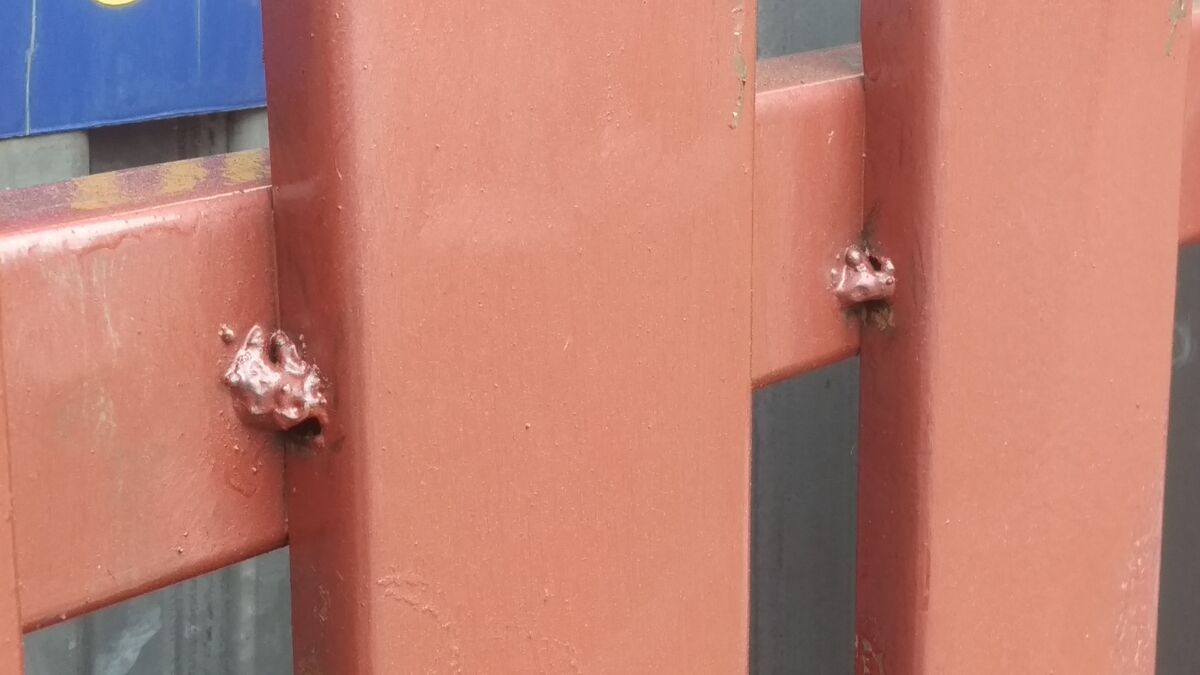

Drugie, to z czerwonym płotem. Takie coś sprzedają za 100zl/mb przęsła. Wstyt dać to na wystawę.

Trzecie to spaw łączący zbiornik z płytą montażowa na silnik i sprężarkę. Na zdjęciu tego tak dobrze nie widać ale podtopienie które jest na początku spoiny ma jakieś 1,5mm głębokości, i to już po lakierowaniu. A nie spodziewał bym się, że ścianka zbiornika ma więcej jak 3mm. Wg tabliczki znamionowej zbiornik może pracować z ciśnieniem 12atm. No ja bym nie chciał stać przy tym gdy będzie napompowane.

Czwarte i piąte zdjęcie. Element napinacza, siły jakie działają są w pionie, w górę. A blaszka została przyspawana tylko od góry i od boków przez co bardzo szybko się odłamała. Zukosowałem ten element i przyspawałem go na pełny przetop.

Tytuł: Powrót do wiedzy szkolnej.

Aż mi was szkoda i jednocześnie wam zazdroszczę.

Szkoda bo jest ściana teksu do przeczytania.

A zazdroszczę bo sam bym chciał takie wpisy czytać.

Ciąg dalszy do wpisu [nr 102](https://www.hejto.pl/wpis/wpis-nr-102-i-nr-2-dzisiaj-byc-moze-bedzie-o-czyms-ciekawym-dla-niektorych-tak-w )

Znacie tych ludzi co mówili?

A po co mam się tego uczyć? Przecież to mi się nie przyda!

Może sami tak mówiliście?

Bo ja tak, i to nie raz, chociaż głównie na przedmiotach lingwistycznych, bo ścisłe lubialem.

No to teraz wam pokażę jak wiedza szkolna przydaje się w życiu. I nie będzie tu o twierdzeniu Pitagorasa, twierdzeniu Talesa czy inne sinusy, cosinusy, tangensy i cotangensy.

Dzisiaj będą korki z fizyki z gimnazjum.

A dokładniej to TERMODYNAMIKA.

Trzy ważne zwroty. Izochora, izobara i izoterma.

Cóż to oznacza? A no nic innego jak stałość objętości, ciśnienia lub temperatury.

Jeśli mamy jakąś określoną i niezmienną masę gazu to nie ważne którą wartość fizyczną zmienimy to jedna inna też zmieni wartość. Łatwiej i obrazowo? Proszę bardzo, przykład:

Mamy strzykawkę 100ml, nabieramy powietrza idealnie 100ml, zatykamy końcówkę. Mamy wartości, p=1x10⁵Pa*, V=0,1dm³, T=293K. Podstawiamy to do wzoru pV/T=const i wychodzi nam 34,129.

Teraz ściskamy strzykawkę tak by objętość gazu spadła do 50ml, czekamy chwilę by wyrównały się temperatury i teraz mamy p=2x10⁵Pa, V=0,05dm³, T=293K. Po podstawieniu do wzoru wychodzi takie samo 34,129.

Jeśli np utrzymamy objętość 50ml, ale podgrzejmy strzykawkę np suszarką do włosów do 60°C czyli 333K to ciśnienie zamiast 1 atm będzie 1,273 atm.

Pierwszy przykład to izoterma, drugi to izochora, izobary nie chce mi się opisywać.

Ale do rzeczy, do rzeczy, gdzie jest nawiązanie do wpisu o rurce?

Już tłumaczę. Tamten wpis był o pozbyciu się wody z parownika układu chłodniczego.

(BTW, zapomniałem go wtedy otagować i miał słaby rozgłos)

Wody już nie powinno być, teraz są przygotowania żeby spiąć układ do kupy i go uruchomić. Tyle żeby to zrobić trzeba wiedzieć ile czynnika trzeba wpuścić. Normalnie takie rzeczy są napisane na tabliczce znamionowej, tutaj takowej brak. Więc będzie to błądzenie na oślep, no chyba że ktoś ma kaganek oświaty i użyje go do oświetlenia sobie drogi.

Łączymy wątki do kupy. Wymiennik ciepła ma jakąś objętość którą chcemy poznać, oznaczmy ją V1. Do tej przestrzeni nabiłem p1=0,9MPa* argonu (trzecie zdjęcie).

Później do układu podłączylem opróżnione

(opróżnione czyli wypompowane powietrze, próżnia inaczej mówiąc) naczynie o znanej objętości, w moim przypadku 13,4dm³.

Po odkręceniu zaworów ciśnienia się wyrównały, masa gazu się nie zmieniła więc była to przemiana izotermiczna, w stałej temperaturze zmieniły się parametry p i V.

Które przyjęły teraz wartość p2=192kPa oraz V2=V1+13,4dm³

Jak można przeczytać trochę wyżej, jeśli mamy stałą masę gazu to pV/T=const.

Czy to będzie p1V1/T czy p2V2/T to wartość ma być taka sama, czyli p1V1/T=p2V2/T.

Pozbywamy się T z mianownika bo w obu przypadkach jest takie samo i zostaje nam p1V1=p2V2. V2=V1+Vd

Podstawiamy do wzoru w tych samych jednostkach

0,9[MPa]V1=0,192[MPa](V1+13,4[dm³]

Po wymnożeniu wychodzi takie coś:

0,9V1=0,192V1+2,573

0,708V1=2,573

V1=3,634dm³

Wuala-szek.

W ten oto prosty sposób, bezinwazyjnie zmierzyłem objętość wymiennika ciepła, a w sumie to dwóch bo i skraplacz też tak testowałem.

Zadanie dla chętnych (tak, ty też jesteś chętny). Na ostatnim zdjęciu są pomiary p1 i p2 dla skraplacza, pojemność dodatkowa to 13,4dm3

Policz objętość skraplacza.

Teraz znając objętość wymienników mogę policzyć ile masowo powinno zmieścić się czynnika do układu i bezpiecznie go uruchomić.

Oto jest potęga nauki.

I dlatego jak jest okazja to warto się uczyć, bo nigdy nie wiesz co co się przyda za kilka lat.

* po co te gwiazki? W momencie gdy jednostki są w Paskalach to ciśnienie jest absolutne, a gdy piszę o barach czy atmosferach to jest to ciśnienie względne, czyli względem ciśnienia otoczenia.

#Konstruktorelektrykamator

#fizyka

#nauka

#hobby

#pompaciepla

Łeło łeło, czy to #konstruktorelektrykamator?

Bo mamy awarię.

Dzisiaj powrót do korzeni tagu który zrodził się na wypoku po fali popularności tagu #detektywzarzutka użytkownika @Zarzutkake

Czyli szukanie i likwidacja usterki.

Dostałem wezwanie do ośrodka rehabilitacyjnego gdzie wegetuje jakieś 500 osób. Problem to nie działająca winda.

A jak wiadomo ludziom o ograniczonej sprawności ruchowej ciężko się poruszać po schodach.

Na miejscu dostałem informację że to nie tylko winda, ale też brak oświetlenia w części budynku. Rano też była wyłączona jedna rożnicówka w jednej z rozdzielnic.

Zacząłem od tej różnicówki.

Pierwsze co się okazało to brak jednej fazy.

W sumie lampki kontrolne też świeciły się tylko 2 z 3 ale one często są uszkodzone i nie działają.

No to czas na znalezienie skąd idzie zasilanie. Akurat dosyć blisko była rozdzielnia na tą część budynku.

Mała odskocznia.

Czym się różni rozdzielnia od rozdzielnicy?

W środku znalazłem szafę elektryczną. A w niej kilka rozłączników bezpiecznikowych zasilających poszczególne rozdzielnice.

Co dziwne, okazało się że żadna nie dostaje zasilania na tej samej fazie. Nawet na zasilaniu szafy nie było tej jednej fazy.

No to grubo, szukamy dalej. Pierwsza myśl to przepalony BM (skrót od Bezpiecznik Mocy). Ale skąd idzie zasilanie? Z piwnicy?

Obeszliśmy całą i niestety nie znalazłem tak grubego kabla zasilającego. Więc musi iść z trafo, bo jest niedaleko na placu.

W środku 5 rozłączników, przekładniki prądowe do pomiaru zużycia energii.

Jeden rozłącznik jako zasilanie, dwa jako odpływ a dwa jako rezerwa.

Sprawdzam napięcie na odpływach z rozłączników no i wszystko jest git, normalne ok 240V. WTF? To gdzie jest problem?

Gdy odkładałem miernik do skrzynki usłyszałem dźwięk którego nie powinienem był usłyszeć.

Dźwięk smażonej kiełbaski na patelni.

BINGO, to jest to. Sondy miernika przykładałem do śrub V-Klem, a one miał normalny metaliczny kontakt z szyną, ale nie aluminiowa żyła kabla.

Przez kilka lat obciążania sukcesywnie się wypalała tworząc nieprzewodzące tlenki.

No i akurat dzisiaj nazbierało się ich tyle że przestało przewodzić prąd.

Oczyściłem żyłę ile się dało, do żywego aluminium. V-Kleme zamieniłem z sąsiedniego razłacznika na nieużywaną.

Po włączeniu prądy wszystkie problemy się rozwiązały. Prawdopodobnie będziemy chcieli zamienić rozłączniki miejscami, bo ten ma trochę przegrzaną szynę.

Zapraszam do obserwowania tagu #konstruktorelektrykamator po więcej takich historii. Ale nie tylko, bo piszę o szeroko pojętej technice. Np w planach jest wpis o kolektorze z rurek na dachu (coś jak zrobił @Stepujacybudowlaniec) ale podpięte pod pompę ciepła jako dolne źródło.

Jak coś się ruszy to będzie wpis o solartrackerze do #fotowoltaika

#elektryka

W gratisie polujący skakun którego upolowałem na płocie.

Dzisiaj nostalgiczny powrót do lat dzieciństwa.

Czy u was robiło się gwizdki i trąbki z wierzby?

Wiecie jak się je robi?

Ja zawsze jak mam chwilę wolnego i wierzbę w zasięgu wzroku to robię taki gwizdek.

Dwa nacięcia, ściągamy korę, rzeźbimy komorę rezonansową i kanał dolotowy, składamy do kupy i powinno działać.

Nie zawsze tak jest, ale zazwyczaj działa.

Ton jest zależny od objętości komory.

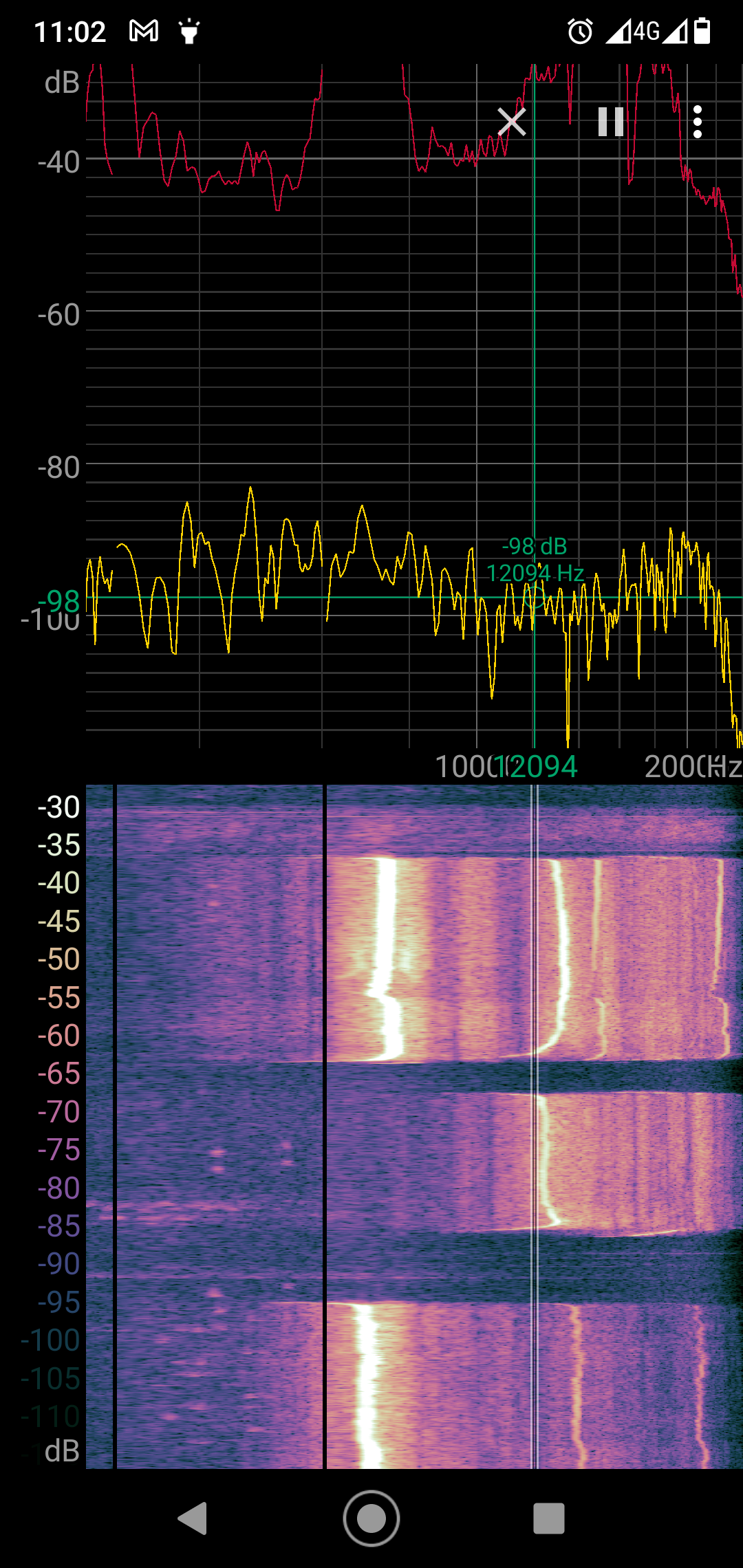

Te dwa na zdjęciu mają częstotliwość ok 7kHz dla większego i ok 13kHz dla mniejszego. Bez większego problemu da się zrobić 20kHz a nawet więcej.

Tag do moich wpisów, o szeroko pojętej technice=> #konstruktorelektrykamator

#nostalgia

#muzyka

#instrumenty

W końcu! Nareszcie! Naprawiłem sukę!

Przed majówką znajomy podrzucił mi dwa głośniki aktywne. Oba uszkodzone, oba w identyczny sposób. Przepalone tranzystory mocy, przepalone rezystory pomiarowe, spalone mostki prostownicze i przepalone ścieżki zasilające.

Ścieżki naprawiłem, mostki, rezystory i tranzystory wymieniłem, podłączam do zasilania, i o dziwo gra.

Ale 30s później głośny brum o częstotliwości 50Hz.

CO JEST DO C⁎⁎JA!?

Nowe tranzystory się zjarały. Myślę sobie, podróbki jak nic. Wsadzam kolejną parę, to samo. Nosz KU.....A!

Trzeba zamówić kolejną paczkę z nowymi tranzystorami.

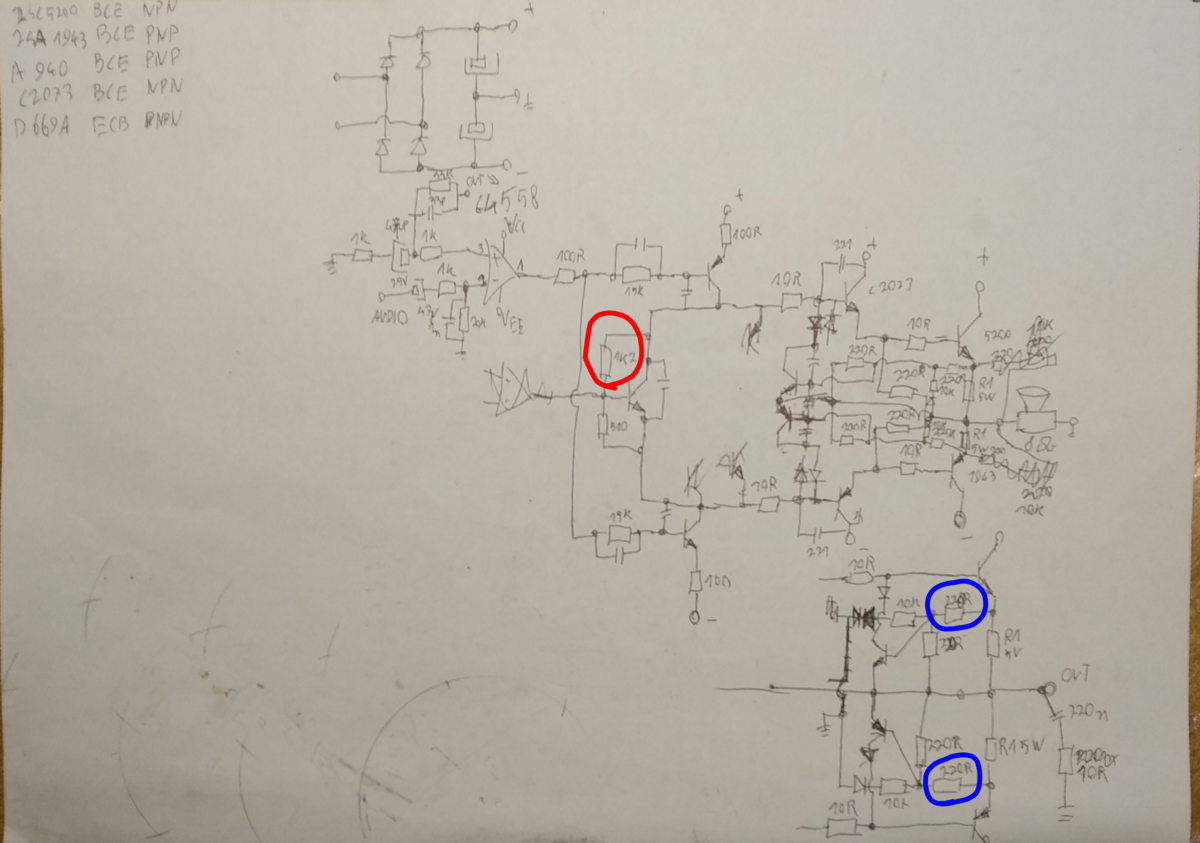

W międzyczasie rozrysowałem sobie schemat, wiem, nie jest zbyt czytelny ale dla mnie tyle wystarczy. Przeanalizowałem jak to działa, dla pewności żeby nie spalić kolejnych tranzystorów zamiast rezystorów 0,1Ω wlutowałem 10Ω, teraz bez obaw mogłem mierzyć bez ryzyka uszkodzenia tranzystorów.

Do czego doszedłem?

Tranzystory BJT jak wiadomo mają napięcie baza emiter w okolicy 0,6-0,7V, w zależności od egzemplarza. Układ jest tak skonstruowany jako klasa B, czyli że tranzystory otwierają i zamykają się bez martwego pola, (180°, patrz rysunek niżej), w stanie spoczynku na bazie pojawia się ok 0,6V lub -0,6V (NPN/PNP). Ale niektóre egzemplarze różnią się od siebie i może dojść do sytuacji ze w stanie spoczynku oba tranzystory się otworzą i zwierają zasilanie (80VDC) przez co płynie ogromny prąd i je uszkadza.

Zaznaczyłem na schemacie ma czerwono rezystor 1k2 który zmniejszyłem na 560Ω dzięki czemu ustalił się punkt pracy że na bazach jest teraz ok (-)0,3V dzięki czemu nie ma opcji że oba się otworzą na raz. Ale ma to też ujemny skutek. Z klasy B układ przeszedł w stronę klasy C, ale tylko minimalnie. Tranzystory nie przewodzą już 180° sygnału tylko ciut mniej, ale wciąż bardzo blisko 180.

Rezystory zaznaczone na niebiesko są elementem ogranicznika prądu, był 220Ω jest 180Ω, dzięki czemu gdy prąd będzie zbliżał się do ok 11-12A to układ sam przytnie sygnał i odetnie szczyt sygnału.

Powoduje to lekki wzrost zniekształceń, ale w mojej ocenie sygnał audio jest całkiem przyzwoity.

Łącznie wymieniłem tranzystory mocy 6x.

#konstruktorelektrykamator

#elektronika

#muzyka

#hobby

>Przeczytałem ogłoszenie, że sprzedaje ktoś lokomotywę...

Znowu byłem na moim ulubionym skupie złomu.

Lokomotywa akurat stoi tam już kilka lat. Napędzana jakimś dużym silnikiem diesla.

A co do silników, to dostałem potwierdzenie że te dwa pokazane kilka wpisów wcześniej na #konstruktorelektrykamator faktycznie pochodzą z jakiegoś okrętu.

Ale silniki to c⁎⁎j, patrzcie na drugie i trzecie zdjęcie.

Jest to prowadnica wyrzutni pocisków podwieszanych pod #samoloty Suchoj.

>Najgroźniejszy z nich był najcięższy pocisk rakietowy, czyli S-24B Buran kalibru 240 mm. Przy masie 235 kg ponad połowę (123,4 kg) stanowił materiał wybuchowy. Przy odpowiednim kącie nurkowania samolotu mógł on osiągnąć zasięg do 3 km. Po wybuchu rozpadał się na ok. 4000 odłamków. „Suczki” mogły zabierać maksymalnie po cztery takie rakiety podwieszane pojedynczo na jednoprowadnicowych wyrzutniach PU-12-40U.

A pojechałem tam kupić taką butlę, 2dm³ pojemności, 200atm ciśnienia, była do tlenu, zmienię zawór i będzie do argonu. Taka mała mobilna na wyjazdowe #spawanie TIG.

Chciałem dodać jakiś ciekawy 100 wpis, ale wczoraj się zapomniałem i na szybko dodałem wpis o rocketlab.

Dzisiaj też niezbyt ciekawe, może na 102 będzie coś ciekawego, a jak to mówią #pracaspawaczamnieprzeistacza z piórka na wietrze lodołamacza...

Yyyy, nie lodołamacza tylko kluczołamacza.

Brat ma #motocykl, #honda XRV750 potocznie zwana africa twin. W torbie narzędziowej ma klucz z łyżką do ściągania opony w terenowych warunkach.

No i chcąc nie chcąc wziął i ją połamał.

#Spawanie nie było jakieś wielce trudne ale nie mam bladego pojęcia jak to się zachowa pod obciążeniem. Klucz prawdopodobnie ze stali chromowo wanadowej lub chromowo molibdenowej. Ja do dyspozycji aktualnie miałem drut 308LSi.

Teoretycznie powinno się odpuścić takie łączenie w ok 650°C, tyle że nie mam takiego pieca. Jedynie palnikiem mógłbym.

#konstruktorelektrykamator
