#atari1088xel

Przyszła pierwsza paczka z USA z akcesoriami do #atari1088xel, więc trochę sobie polutowałem.

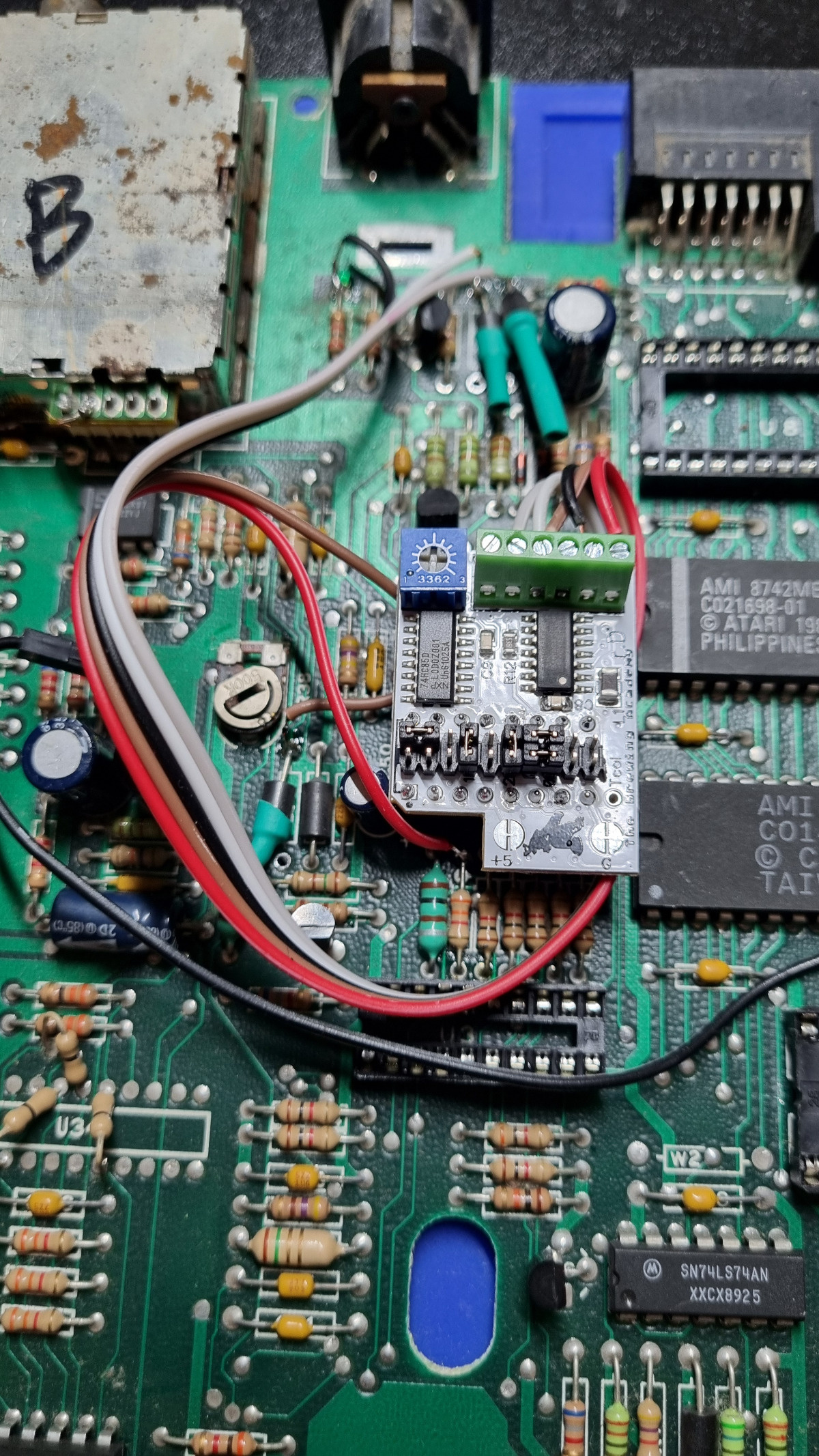

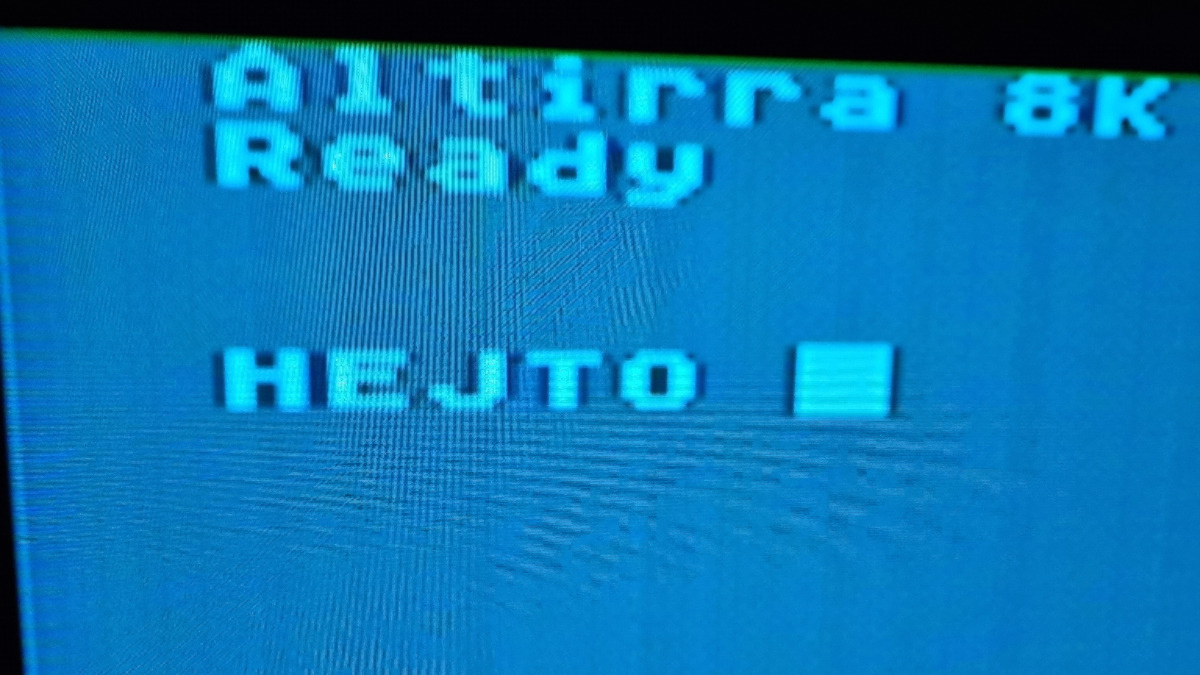

Jednym z rozszerzeń wymaganych do działania tego sprzętu jest Ultimate Atari Video. Projekt płyty małego #atari nie jest, co może być dla niektórych zaskoczeniem, idealny. Jednym z problemów jest to, że obwód wideo współdzieli zasilanie i masę z mocno siejącymi po nich elementami, takimi jak pamięć DRAM, co jest po prostu widoczne na ekranie. Dlatego powstało UAV, które zastępuje cały oryginalny przetwornik anologowo-cyfrowy zbudowany na układzie CD4050. Oprócz poradzenia sobie z powyższymi szumami, ma jakieś szmery bajery lepiej synchronizujące sygnały luminancji i chrominancji, co eliminuje takie charakterystyczne ząbki dobrze widoczne na zdjęciach z napisem Hejto. Dlatego projekt płyty Atari 1088XEL nie przewiduje w ogóle miejsca na klasyczny układ - ładujemy tam UAV i tyle.

Kupiłem od razu dwa egzemplarze, jeden przeznaczony do XEL, a drugi do klasycznego Atari, by już teraz sobie zamontować i zobaczyć efekt. A ten może nie jest jakoś powalający, bo to jednak nadal sygnał analogowy po S-Video, ale jest widoczny. Zniknęły te ząbki, obraz się wygładził, jest mniej zaszumiony, w kolorach różnicy nie widzę (ale ja ogólnie słabo widzę kolory :D).

Oprócz tego do zbudowania XEL potrzebny jest kwarc 3,546894 MHz, który generuje podstawowe taktowanie Atari z odpowiednią dla systemu PAL częstotliwością (3,546894 dzielone przez 2 daje ~1,77 - częstotliwość taktowania procesora w Atari XE PAL i SECAM, NTSC ma trochę inną). Tu nie wiem, co strzeliło do głowy projektantowi XEL, by go wykorzystać - problem w tym, że o ile kwarc dla NTSC (3,579545 MHz) jest nadal produkowany i można go kupić za grosze, to ten dla PAL już nie - trzeba to pozyskać z oryginalnego sprzętu. Co gorsze, późniejsze modele serii XL i wszystkie XE z niego nie korzystały. Dostały one nowy układ scalony Freddie, który pozwalał na wykorzystanie kwarcu 14,187576 (oczywiście nadal produkowanego), dzieląc jego częstotliwość przez 4 i uzyskując pożądane 3,546894. Łatwo sie więc domyślić, że tych kwarców nie jest na rynku wiele i będzie z tym coraz gorzej. Teoretycznie ktoś już robi zamienniki wykorzystujące właśnie ten czterokrotnie szybszy kwarc i podzielnik, ale nie wiem jak taka płytka z zamiennikiem fizycznie weszłaby do 1088XEL.

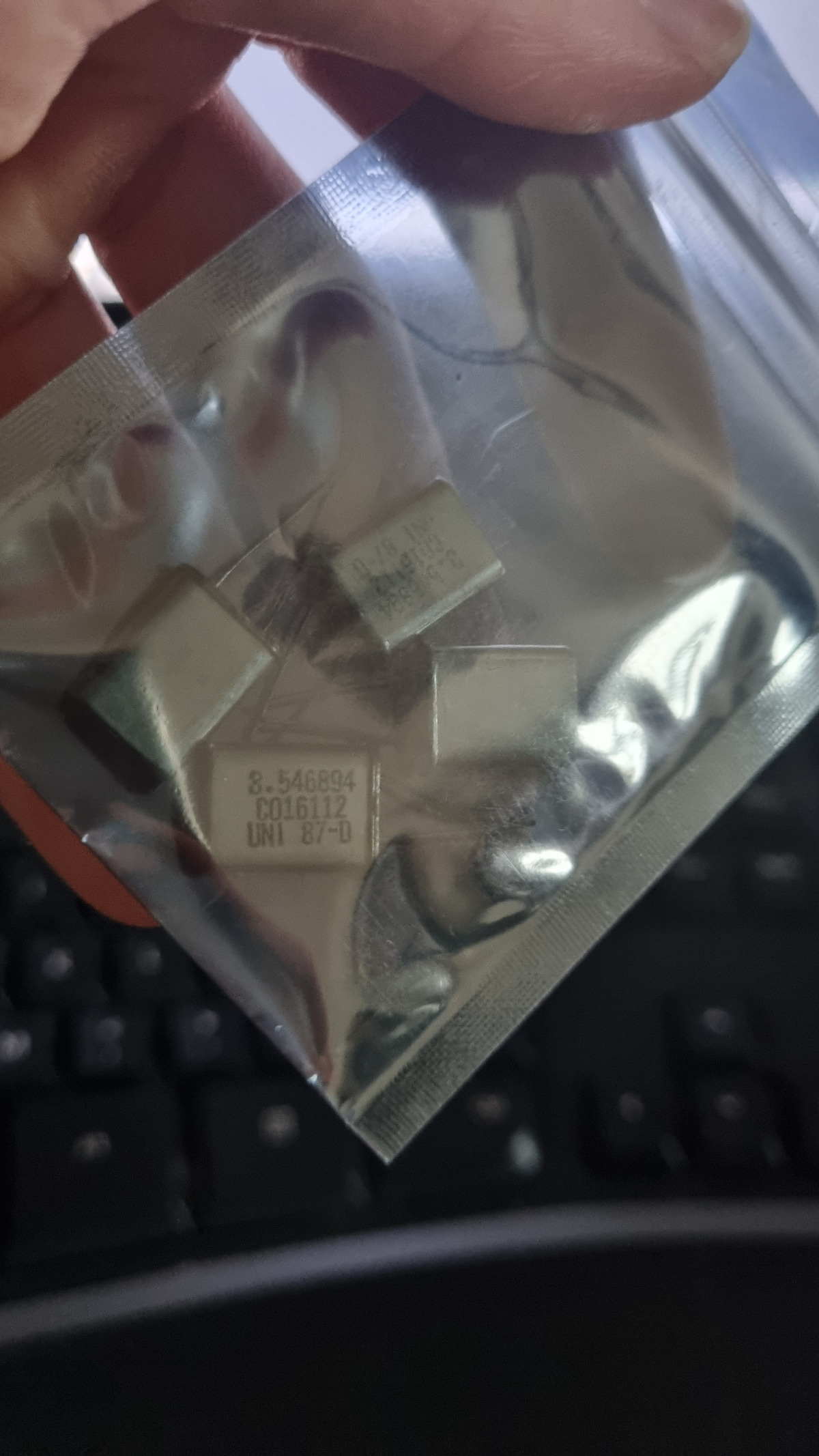

Ma szczęście w The Brewing Academy, gdzie kupowałem UAV, był też ten właśnie kwarc, więc przy okazji wziąłem. I tym większe było moje zdziwienie, gdy zobaczyłem, że dostałem cztery sztuki i adnotację, że z nimi to różnie bywa, powinny działać, no ale na wszelki wypadek wysłali cztery. Sprawdzę wszystkie, a na resztę działających na pewno znajdę kupców.

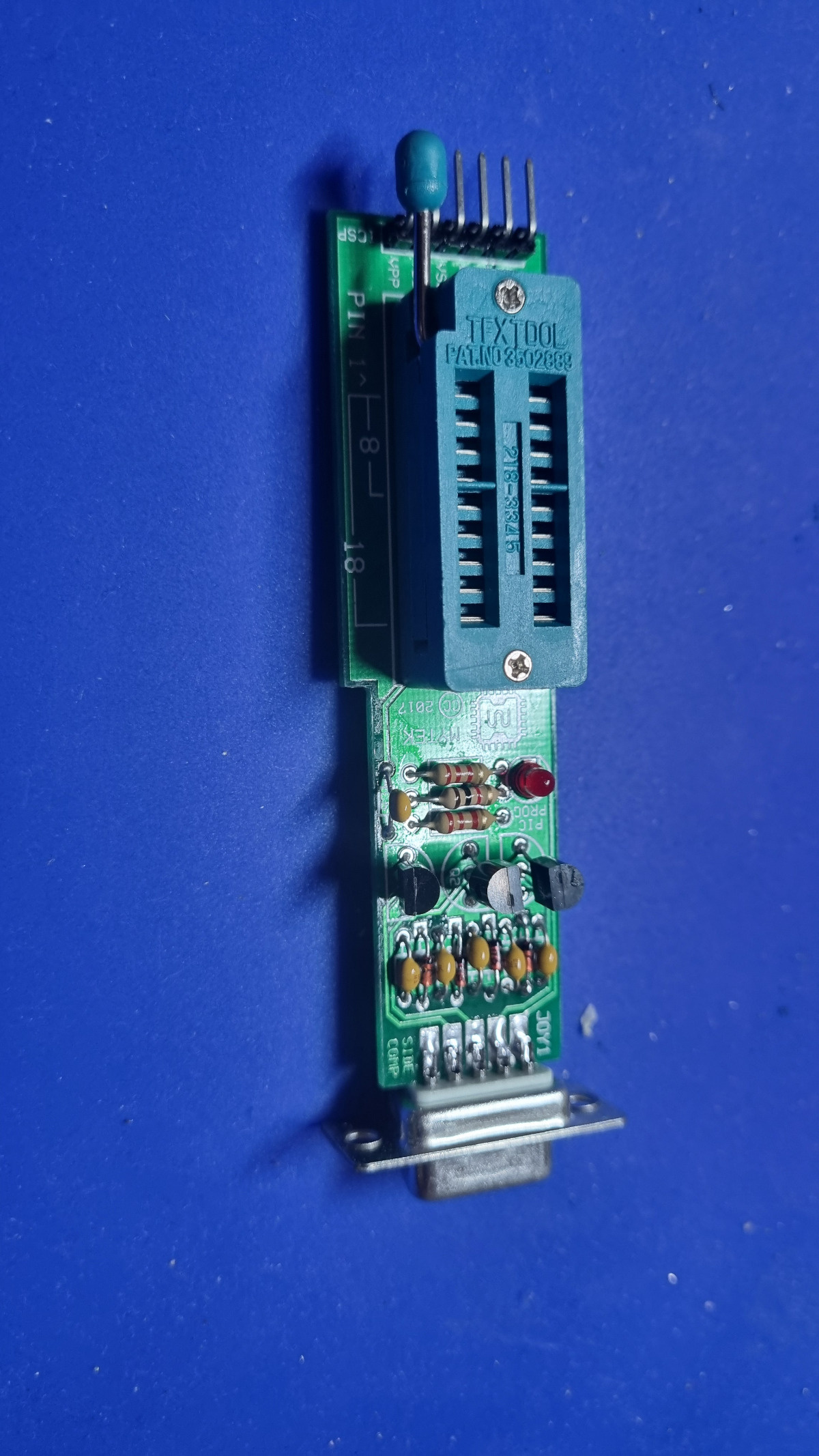

Wracając do rozszerzeń, ostatnia rzecz. 1088XEL umożliwia podłączenie myszki i klawiatury na PS/2, co oczywiście wymaga mikrokontrolerów, bo Atari tego protokołu nie obsługuje. A mikrokontrolery trzeba zaprogramować. A na czym najlepiej to zrobić, jak nie na Atari? :grinning: Tu na scenę wchodzi JOY-2-PIC - programator mikrokontrolerów podłączany do gniazda joystick w ośmiobitowym Atari i obsługiwany z tegoż. 30 lat temu nie takie rzeczy były podłączane do tych maszyn, ale dziś to jeden z najśmieszniejszych pomysłów, jakie widziałem. Oczywiście mógłbym kupić na Allegro najtańszy programator albo poprosić kogokolwiek, by mi to ogarnął swoim, ale gdzie w tym zabawa? Tym bardziej, że JOY-2-PIC przychodzi jako #diy i trzeba go sobie samemu polutować. Czy to działa? Nie wiem, bo nie mam jeszcze chipów :grinning:

#elektronika #starekomputery

No to zacząłem składać moje #atari1088xel.

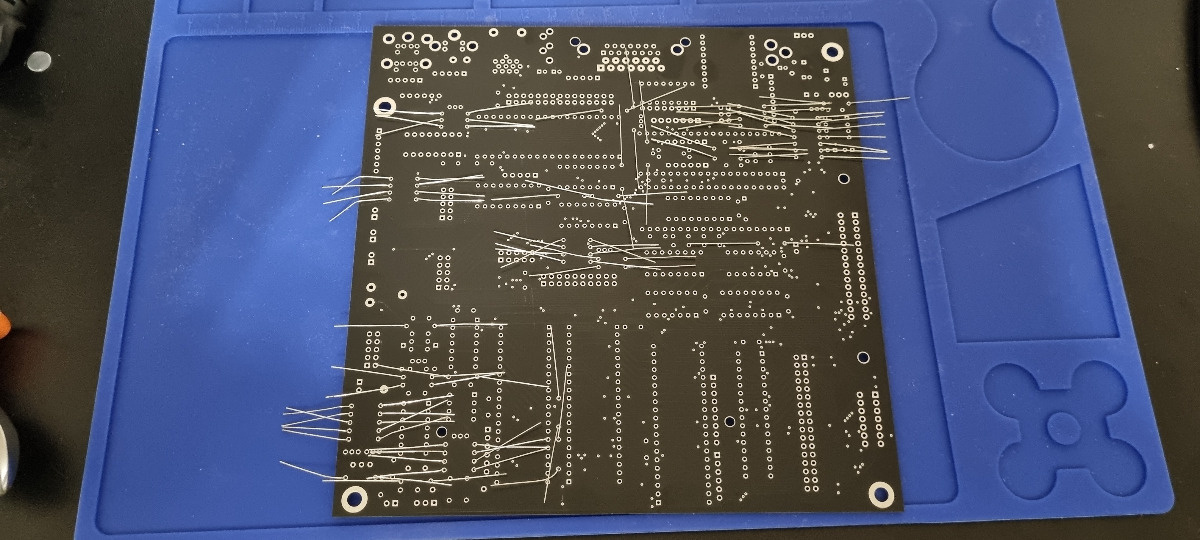

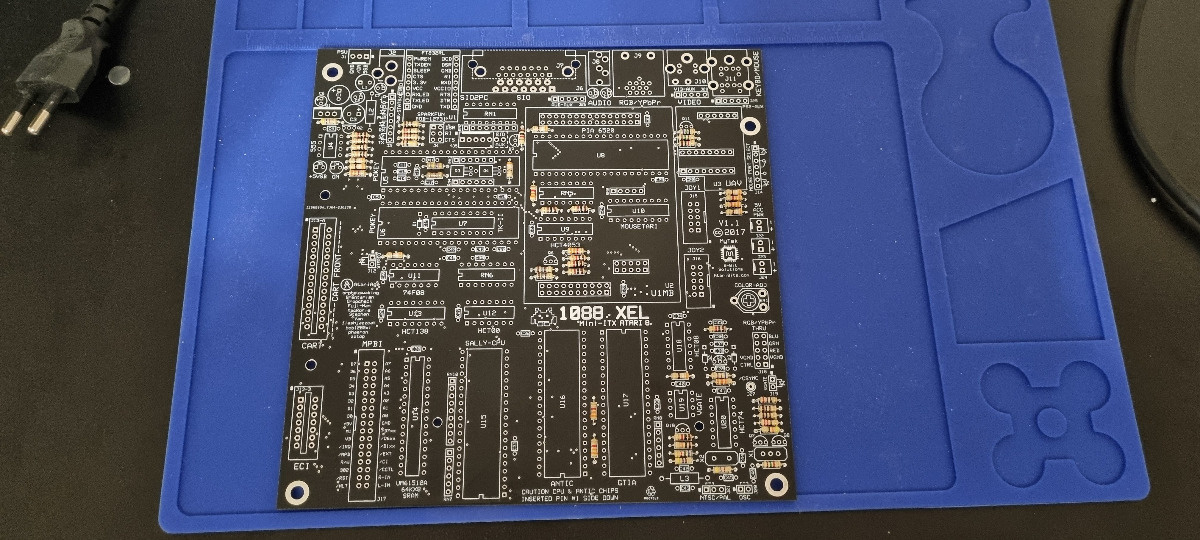

Instrukcja każe zacząć od rezystorów, a że mam całą walizeczkę takowych, to przynajmniej nic dokupować nie musiałem. Niezwykle relaksująca robota. Wygrzebać z walizeczki, upewnić się multimetrem, że to na pewno te, znaleźć na płytce odpowiednio oznaczone miejsce, przewlec, zapętlić. A później przylutować, poucinać nóżki i umyć płytkę.

Z padniętej #atari wylutowałem CPU i sprawdziłem w innej. Poszło szybko, bo drugi, sprawny egzemplarz ma CPU w podstawce, więc w nim lutować nie musiałem. Procesor działa, więc tego kupować nie muszę (a na eBay chodzi po jakieś 65 zł z przesyłką ze Słowacji). Wylutowałem też gniazdo SIO do urządzeń zewnętrznych. To gniazdo to niekompatybilny z niczym wymysł Atari, więc trzeba go wydłubać ze starego sprzętu. Niby jest do ściągnięcia projekt na Printables, ale nie widzę nigdzie do kupienia gotowych, nowych sztuk. W przeciwieństwie do wtyczek, te można dostać bez problemu.

Do wylutowania i sprawdzenia jeszcze GTIA, Antic i PIA. To trochę więcej roboty, bo musiałbym je wylutować też ze sprawnej sztuki i wstawić podstawki. Ale może odpuszczę sobie sprawdzanie i dopiero gdy złożone Atari 1088 XEL nie zadziała, to tu w pierwszej kolejności będę szukał przyczyny.

A co do reszty standardowych elementów, to już wstępnie wyklikałem sobie listę zakupów na DigiKey.pl. BOM (czyli Bill of Materials, zestawienie elementów) tego projektu jest z 2017 i kilka elementów zostało wycofanych z produkcji, więc musiałem dobrać zamienniki udając, że mam pojęcie, co robię. Na razie wyszło około 430 zł. Jeszcze się z pięć razy upewnię, że mam wszystko i pewnie w 500 zł się zamknie. Z przesyłką gratis.

Przy okazji lupkę sobie kupiłem. Pro.

#diy #elektronika

Ale sobie projekt na zimę wymyśliłem - będę składał nowiutkie #atari :grinning:

Pewien typek zza oceanu zaprojektował i wypuścił na open source nową płytę główną małego Atari w formacie Mini-ITX. Płytka zawiera w sobie kilka ulepszeń, a do działania wymaga kilku kolejnych, jednak jako całość jest to nadal Atari. Posiada miejsca na oryginalne złącza do urządzeń zewnętrznych, dodatkowo wyjście RGB i wejścia PS/2 na mysz i klawiaturę. Pięć głównych chipów Atari, czyli Sally, Antic, Pokey (sztuk dwie, jak chcesz mieć stereo), GTIA i PIA też trzeba wsadzić - to właśnie czyni z tego projektu prawdziwe, unowocześnione Atari, bo nie jest to komputerek na FPGA czy innym RaspberryPi, który teraz emuluje Atari, a za pięć minut może udawać Amstrada.

No tylko cały ambaras w tym, że te chipy trzeba skądś wziąć. Rozmontowanie działającego sprzętu w tym celu absolutnie odpada. Mam jednego trupa, więc aktualnie plan jest taki, że wylutuję z niego co się da i przetestuję w innym egzemplarzu. Jak żaden z układów nie będzie działać, to CPU (w sensie Sally) da się tanio kupić na Ebay. Z tandemem Antic + GTIA trudniej, bo aktualnie widzę tylko wersje NTSC, w dodatku w USA z wysyłką za ponad stówkę. Pokey to już w ogóle ciężko dorwać, ale tu myślę, że i tak odejdę od oryginału i wrzucę posiadany PokeyMAX, bo ma dużo większe możliwości. Pozostaje jeszcze kilka szczegółów, jak np. kwarc 3,546894 Mhz, którego śladu na portalach aukcyjnych nie widzę. Ale ponoć jest dostępny zamiennik i już poczyniłem kroki w celu pozyskania takiego. Poza tym wiadomo, pierdyliard rezystorków i kondensatorków, ale to już standardowe rzeczy. A, i te wspominane rozszerzenia. Jedno z nich jest dostępne tylko w USA, ale popytam ludzi w Polsce, może ktoś zamawiał więcej sztuk i ma na handel. Później jeszcze uśmiechnąć się do kogoś z drukarką 3D, żeby wydrukował elementy do obudowy i będzie piękny minikomputerek pod telewizorem.

W dokumentacji napisano:

>It is assumed that the assembler of this board is at an expert level concerning soldering skills, with previous board assembly experience, and has a good foundation in electronic trouble-shooting. This is not a project meant to be taken on by an amateur.

Czyli idealnie dla takiego profesjonalnego amatora, jak ja :grinning: Ale serio, nie ma tu żadnych elementów SMD czy BGA, wszystko klasyczne, punkty lutownicze ładne i duże. Co może pójść nie tak?

#elektronika #diy #starekomputery #atari1088xel
