#elektronika

Fanatyk

w Hydepark

8

Jako że PSU obecnie w każdym urządzeniu niemal a im obojętne czy AC dostają czy DC to gościu wdrożył kapitalnie proste rozwiązanie ratujące sytuację w oczekiwaniu na przepięcie źródła

https://youtu.be/f3JMVPnouoM?si=RLQ4uU60HZw-ygg2

GURU3

W sumie mógłby na routerze zrobić to samo, tylko za zasilaczem?

Pokaż więcej komentarzy (8)

Inspirator

w Hydepark

24

Pytanie - czy ktokolwiek z Was, wykonujący czynności wymagające doskonałego wzroku na krótki dystans, przeszedł laserową korekcję wzroku? Jeśli tak, to czy komfort pracy z bliska poprawił się?

Sprawa jest następująca: Mam 33 lata. Jakieś pół roku temu zmieniłem wreszcie okulary -4,75/-4,75 w których już od lat g*wno widziałem, na właściwe dla mnie -6,75/-6,25. Teraz widzę świetnie, mogę bez problemu korzystać z komputera, prowadzic auto nocą etc, ale jest jedno, poważne ALE.

Zawodowo i hobbystzcznie jestem elektronikiem, i stało się to, czego się najbardziej obawiałem. W poprzednich okularach, z bardzo bliska widziałem średnio, ale zwyczajnie ściągałem je, gdy musiałem zrobić coś bardzo precyzyjnego, typu lutowanie elementów 0402 czy QFN. Bez okularów, z bardzo bliska widziałem ostro jak żyleta, nie potrzebowałem żadnych lup ani mikroskopów. Po robocie zakładałem je jak gdyby nigdy nic, i widziałem dobrze.

Z nowymi okularami bajlando sie skończyło. Bez nich co prawda nadal widze z bliska w miarę dobrze, ale po ponownym ich założeniu długo nie mogę złapać akomodacji (ostrości na oboje oczu) nawet przy komputerze. Czuję wyraźny dyskomfort, gdy muszę coś polutować, czego nie miałem nigdy wcześniej. Opinię tzw. "lekarzy" pozwolę sobie przemilczeć, bo zmianę okularów konsultowałem z dwoma, i ich zdaniem wszystko miało być cacy ( nie jestem zaskoczony ani trochę, że jednak nie jest).

Zastanawiam się, czy laserowa korekcja jest wyjściem z tej sytuacji, czy też pozozstaje mi zasiedzieć się przy Altium-Like'ach na stałe, tudzież przebranżowić :grinning:

Gruba ryba2
Osobistość1

Laserowa korekcja to nie jest magiczne remedium na wszystko tylko "zamontowanie okularów na stałe". Po korekcji nie zmieni Ci się geometria oka ani zakres akomodacji, więc pewnie będziesz widział tak jak w okularach/soczewkach kontaktowych, tylko że nie będziesz już ich mógł zdjąć i będziesz prawdopodobnie potrzebował okularów "do czytania". Osobiście przy wadzie ok -3 zdejmuję okulary podczas czytania i prac precyzyjnych a na korekcję się nie wybieram.

Pokaż więcej komentarzy (15)

Autorytet

w Dyskusje

15

Nawet coś działa ale czasem się wykrzaczy tekst. O wysyłaniu sms można zapomnieć. Można zadzwonić i odebrać.

Może kiedy będzie mi się chciało podumać nad wyczytaniem sms z modułu.

Pobór prądu niezły jak jest uśpiony jak widać.

Xmega A4 przetaktowana na 48Mhz daje względnie płynny efekt.

mam jedną pier d o l o ną schizofrenie żeby robić takie stare telefony. Marzy mi się żeby na RPi zrobić taki z mp3 jak ten T28 albo Nokia 5510. Ale nie umie sie za army wziąć ani za c++ bo przy tworzeniu syntaxa kogoś popie rdoliło.

GURU3

Dzie klapka?? Ten Ericsson to była moja pierwsza komóra ever. O takim wypasionym ekranie to można było pomarzyć tylko.
Dodrukuj!

Pokaż więcej komentarzy (2)

Lider

w Wybierz Społeczność

29

Jak już siedzimy w ciśnieniomierzach to taka ciekawostka: w starszych/prostszych modelach przetwornikiem ciśnienie - sygnal elektryczny jest zazwyczaj blaszka piezo. Ale nie myślcie sobie, że daje sygnał jak mikrofon, o co to to nie! To by wymagało drogich peryferiów i potężnego (na stare czasy) procesora DSP.

Membrana piezo jest elementem obwodu generatora częstotliwości, a sygnał ciśnienia powoduje odchylenia częstotliwości sygnału. Dzięki temu sygnał może być przetwarzany duzo tańszym procesorem jednocześnie zachowując wysoką dokładność pomiaru.

Gruba ryba3

weź powiedz wprost : poruchałem chłopaki, picrel. A nie sie czaisz

Fanatyk6

Komentarz usunięty przez moderatora

Pokaż więcej komentarzy (5)

Lider

w Ciekawostki

133

Holandia, marzec 1979: Joop Sinjou z firmy Philips, we współpracy z firmą Sony, prezentuje światu płytę kompaktową.

GURU56

@Yes_Man jak się powiesiło na lusterku samochodu to odbijało fale radarowe i nie dostawało się mandatu.

I biżuterię z tego robiono.... k⁎⁎wa Polska to kiedyś była Afryka Europy 😛

Gruba ryba19

@Yes_Man Pierwsza płyta wydana na CD, to "52nd Street" Billy'ego Joela :smiley: Miała numer katalogowy 35DP-1 :smiley:

Pokaż więcej komentarzy (12)

Kosmonauta

w Hydepark

4

Dzień dobry państwu.
Istnieje jakiś sensowny sposób, aby telewizor do wejścia antenowego połączyć bezprzewodowo? Kabel z gniazdka antenowego jest dość krótki, a zachodzi potrzeba aby nieco zmienić ustawienie telewizora:) Optymalnie byłoby to zrobić jakoś bezprzewodowo.

Lider1

Zamów na jakimś allegro żeby było łatwo oddać xd

Pokaż więcej komentarzy (8)

Autorytet

w Dyskusje

4

Nie zastosowałem promowania za dziesiątki zł i mam 3 wizyty od 4 dni...

to nie przypadek ukrywa oferty prawda?

Lider0

@Fox a co sprzedajesz

Autorytet2

@Felonious_Gru programatorki PDI/TPI. Do Xmega. Niestety miały swoje chwile z 10 lat temu :(. A szkoda bo można je bujać na 60Mhz. a EBI lata na zegar x2. Można stosować SRAM bez strat na taktach. Taki avr na sterydach.

Miały wzięcie wśród bascomowców, nawet ekrany na SPI ładnie latały.

Lider1

@Fox to podejrzewam, że to może nie być kwestia braku promowania na allegro ( ͡° ʖ̯ ͡°)

Xmega chyba nigdy nie były popularne

Pokaż więcej komentarzy (3)

Autorytet

w Ciekawostki

8

Jak Oszukać Miliony? Sprawdzony Przepis Dr. Dre Na Słuchawki

Czyli o tym jak dobry marketing pozwolił sprzedawać miliony tanich 14$ słuchawek za 300$.

https://www.youtube.com/watch?v=zWtQA3HybNk

Lider2

@4pietrowydrapaczchmur

tanich 14$ słuchawek

Ale 14usd koszty produkcji czy sprzedaży detalicznej?

Gruba ryba1

@Felonious_Gru Ktoś je rozebrał, podliczył wartość "rynkową" poszczególnych podzespołów. Sumę ocenił na 14$.

Lider0

@Marchew sluchawki nauszne za 14usd w 2008 były takiej jakości, że żadna machina marketingowa by tego nie udźwignęła

Pokaż więcej komentarzy (3)

Debiutant

w Hydepark

2

Więc ktoś może co to za kondensator tantalowy? Wiem że 107 to pojemność ale czym jest to oznaczenie na końcu? Z tego co patrzę po różnych producentach powinno być oznaczeniem napięcia? Ale nigdzie nie mogę znaleźć podobnego symbolu. Ktoś może pomóc?

Zawodowiec1

Wygląda na rzułty 😎

Pokaż więcej komentarzy (12)

Fanatyk

w ELEKTRONIKA

9

Burza mózgów. Kalibracja żyroskopu. Robiliście kiedyś?

Bardziej chodzi o to, jak uzyskać konkretne punkty pomiarowe potrzebne do utworzenia równania kalibracyjnego. W przypadku akcelerometru sprawa jest prosta, można chociażby postawić urządzenie "w pionie" i powinniśmy na jednej osi otrzymać 1g, potem to urządzenie położyć i powinniśmy mieć 0g, potem można je położyć do góry nogami i powinniśmy otrzymać -1g. Wszystkie odchyły od tych wartości używamy do kalibracji.

Ale co z żyroskopem? Urządzenie trzeba obracać ze stałą prędkością. No i co można użyć w tym celu? Najlepiej niskim kosztem xD

Pomysły póki co są 2 - wysokiej klasy urządzenie referencyjne, ale miało być tanio, to z tanich rzeczy można położyć diwajsa na obracającej się płycie w gramofonie. Jeszcze jakby mieć płytę z której grany jest dźwięk o stałej częstotliwości, to odchyły w częstotliwości tego dźwięku przy odtwarzaniu można używać do określania rzeczywistej szybkości z jaką obraca się płyta.

Fanatyk0

@ZohanTSW Niektóre gramofony mają stroboskop, na który możesz patrzeć, albo nagrywać w celu sprawdzenia odchylenia prędkości. Z reguły takie modele mają też regulację prędkości, i możesz sobie pokrętłem ją dostosować w miarę dokładnie.

Fanatyk0

@LondoMollari no właśnie, i taki z regulacją byłby świetny do tego.

Szukam ewentualnie jeszcze innych rzeczy które się obracają ze stałą, znaną prędkością

Fanatyk0

@LondoMollari głównym powodem poszukiwania alternatyw jest brak gramofonu xDDD

Kosmonauta1

@ZohanTSW Wkrętarka? Chociaż licho wie jak to zamontować.

Lider1

@ZohanTSW

Szukam ewentualnie jeszcze innych rzeczy które się obracają ze stałą, znaną prędkością

Silniki krokowe z talerzem z kołem zamachowym

Fanatyk0

@m_h spoko pomysł, może nawet gdzieś w dokumentacji jest napisane ile ma RPM

Fanatyk0

@Felonious_Gru to jest dobre, można otrzymać w miarę dokładne wyniki

Lider2

@ZohanTSW przede wszystkim to nie potrzebujesz kalibrować typowego imu, bo nawet takie po kilkanaście złotych są kalibrowane fabrycznie

Po drugie większym problemem jest szum pomiarowy, ktory z czasem się kumuluje. Całkowanie jest bezlitosne.

Fanatyk0

@Felonious_Gru allan variance, filtry kalmana i jakoś to będzie ( ͡° ͜ʖ ͡°)

Fanatyk0
głównym powodem poszukiwania alternatyw jest brak gramofonu xDDD

@ZohanTSW Jakiś tani, popsuty, bez wkładki kup, byle by się kręcił.

Lider0

@LondoMollari nawet nie wiesz, jak bardzo nie trzymają tempa tanie granofony xD

Fanatyk0

@Felonious_Gru W sumie nie sprecyzowałem - tani, znaczy się stary, ale przyzwoitej firmy, a nie chińszczyzna.

Mam starego Duala, i cackałem się z nim dobrych parę dni w sumie, aby go dobrze wystroić (głównie pod kątem antiskatingu). Więc wiem, ale też wiem, że się da, o ile ktoś nie jest audiofilem.

Twórca0

Bardzo zaciekawił mnie Twój temat, po co Ci to, do czego to wykorzystujesz?

Fanatyk0

@kajak98 pozycjonowanie urządzenia. Powiedzmy, że będzie z siebie wypluwać aktualną orientację w przestrzeni, a ja będę mógł to wizualizować w komputerze. Masz na ekranie sześcian, który się obraca zgodnie z tym jak obrócisz przedmiot trzymany w dłoni. Tak działa np. PlayStation Move czy kontrolery VR. Do tego trzeba skalibrować żyroskop i akcelerometr.

Pokaż więcej komentarzy (20)

Osobistość

w Hydepark

12

Hej, z zona robimy dekoracje na rozne eventy, ona jest od strony artystycznej, a ja od technicznej (i fizycznej xD). Chcemy zmomtować takiego truposza z garem jak w tym linku z pinteresta.

https://pl.pinterest.com/pin/820358888413211032/

Mamy truposza i gar z zeszlego roku, ale w tym roku ma sie to krecic. Na spodzie gara jest umocowany silnik z dzwignia, do ktorej przytwierdzony jest kij i tak to sie kreci.
Ja zupelnie nie znam sie na elektryce i elektronice, wiec prosze o pomoc.
Jaki silnik kupic, jak go zasilic z 240V zeby mial tak wolne obroty, gdzie to zamowic (tylko wysylka zPL), czy sa jakies opcje gdzie nie bede musial lutowac, jak najlepiej osadzic dzwignie na walku silnika - tych rzeczy chcialbym sie dowiedziec.
Prosze o pomoc(ಥ﹏ಥ)

Gruba ryba0

@hesuss mogę jak jesteś z Kato za co laska na cel społeczny oddać sprawny silnik wycieraczki tylnej z land rovera

Pokaż więcej komentarzy (5)

Gruba ryba

w Hydepark

16

Jednak walka z korbą to mordęga XD

Zwłaszcza jak potrzebujesz zrobić koło o średnicy 100 cm, a profil ma wtedy 4m :grinning:

Tak więc witam upgrady niczym neo! (Tylko wolniejszy)

Silnik 250W i sterownik prędkości oraz kierunku obrotów 😉

Skończyłem dzisiaj o 2 w nocy.

Ileż to przyjemniej się pracuje jak jest spokój 😉

Czy ktoś z może mi napisać dlaczego na zasilaczu impulsowym ten silnik nie bangla?

W sensie tak ogólnie to działa ale jest BARDZO powolny...

Po podpięciu do aku już śmiga ładnie pięknie.

Czy muszę dokupić trafo?

W sensie tego pączka z miedzi? Drogie dziadostwo :confused:

Ale teraz to przynajmniej elegancko się pracuje :smiley:

GURU1
dlaczego na zasilaczu impulsowym ten silnik nie bangla?

@LaMo.zord zapewne zasilacz ma poprawne napięcie, ale za słaby prąd? Brakuje Watów.

Gruba ryba1

@entropy_ zasilacz 12v 35A więc aż nadto. Nie wiem, może jak by jakiś kondensator dołożyć?

GURU1

@LaMo.zord Impulsowy może się nie lubić z obciążeniem indukcyjnym w sumie. Zależy od zasilacza.
Nie wiem czy nie będziesz się musiał zasilaczem z transformatorowym przeprosić.

Gruba ryba1

@entropy_ meh, zwinąłem jeden profil dla testu i okazuje się, że z akumulatora samochodowego zeszło całe nic prądu.

Zostanę póki co przy takiej opcji, a jak się nie będzie sprawdzać to wtedy zasilacz będę dumał :smiley:

Pokaż więcej komentarzy (4)

Autorytet

w Dyskusje

9

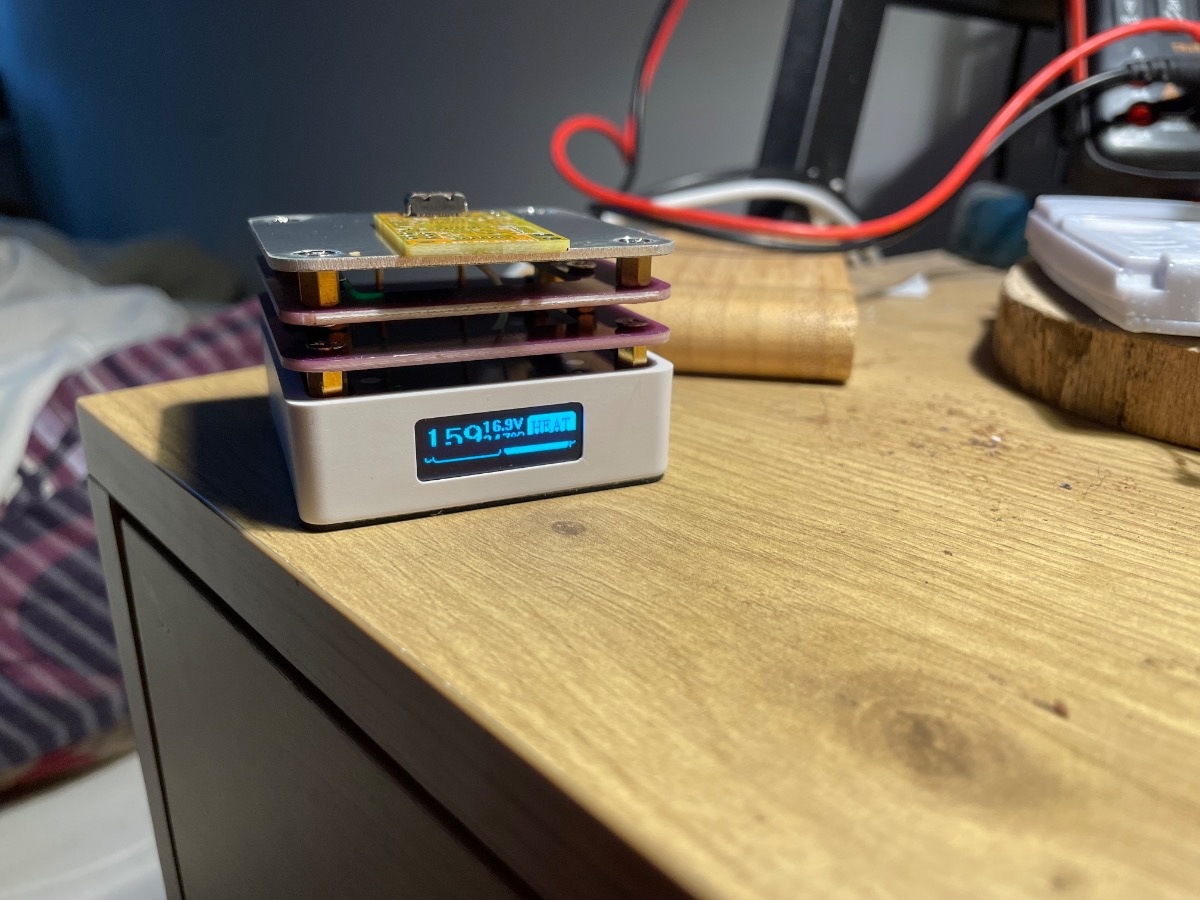

Zasilacz który kisił się w schowku z 15 lat się przydał 18,4v i 3,5A dopiero dał radę nagrzać ten goroncy talerz do smd.

Już przy 210 zgrzał zwykłą cynę pod usbc

Inna sprawa jak długo te urzadzonko podziała

to jest malutkie tylko na foto się wydaje duże pole ok 55mm

Możecie zapomnieć że ze zwykłej ładowarki 5V to zadziała

Zawodowiec0

@Fox O borze co masz z kciukiem? 😐

Autorytet1

@dobry_hejter

Ale że co normalny kciuk

Cieszę się że je wgl mam

Pokaż więcej komentarzy (2)

Autorytet

w Dyskusje

10

Może mi ktoś wytłumaczyć czemu pokazują 2 różne wyniki?? Kod ten sam atmega328 i atmega16 mega wszystko liczy idealnie m328 jak chce i nie widzi zbocz na innych falach niż kwadratowe

PWM 1mhz jest w miarę ok ale m328 na PWM 8Mhz już pokazuje zaniżone wyniki

Oba kwarce 16Mhz ale ten na m328 jest bardzo malutki

Gruba ryba3

Policz jaka to jest różnica w czasie między obydwoma sygnałami (różnica częstotliwości -> różnica czasu), sprawdź jaki masz rozrzut częstotliwości kwarców, jak szybkie są te procesory względem siebie, jak szybkie są odczyty na portach.

Na różne wyniki składają się rozrzuty technologiczne wszystkich komponentów w torze pomiarowym i przetwarzania.

Do tego, jeśli nawet operujesz z częstotliwością 16 MHz, to jest to minimalna częstotliwość, żeby odczytać sygnał. Twierdzenie Shannona-Nyquista.

Jesteś na granicy, procek trochę się spóźni z odczytaniem sygnału i już masz inną częstotliwość niż zakładana. Zmniejsz częstotliwość do np. 4 MHz i obserwuj, powinno być dużo lepiej, bo na jeden okres przypadną 4 próbki (idealnie).

Twierdzenie_o_pr%C3%B3bkowaniuWikipedia
Autorytet0

@macgajster Szkoda że nie mam generatora powyżej 8Mhz. Bo bym sprawdził. Liczy przede wszystkim tylko kwadratowe sygnały z falą sinus już mu nie idzie. A prostokąty do ok 2Mhz w miarę bez większego błędu.

Stawiam na podróbę. Jakoś M16 sobie radzi z prędkością połowy własnego zegara i różnymi falami które nie są kwadratem. To by się zgadzało na żółte wykonanie.

Autorytet1

@Fox Możesz napisać coś więcej o tym czym generujesz sygnał i jak go mierzysz? Częstotliwość bezpośrednio przez wejście T0/T1?

Autorytet0

@6502 Timer sobie mierzy 500ms, czyli wynik 2x sekundę, to działa.

Timer na przerwaniu falling edge inkrementuje licznik niby działa ale jak widać coś przegapia

np analogowe wolniejsze zbocza

Sygnał sobie generuję na DAC R2R np sinus trójką można wiele fali sobie wygenerować. Mniejsza o fale licznik w 328 nie widzi opadających zbocz na zwykłej atmega16 bo może latać na 5V i 16Mhz

Autorytet1

@Fox

Timer na przerwaniu falling edge

To inkrementujesz timer sprzętowo, czy zmienną w przerwaniu triggerowanym zboczem opadającym? Bo na T0/T1 nie ma przerwania na zboczu tylko od przepełnienia licznika jeśli dobrze pamiętam. Wrzuć gdzieś kod to zerknę w wolnej chwili ʕ•ᴥ•ʔ

Kiedyś zrobiłem czestościomierz na Atmedze 8, pamiętam ze dawałem na wejściu jakiś wzmacniacz na jfecie i przerzutnik Schmitta żeby prawidłowo działał z sygnałami analogowymi

Autorytet1

@6502


$regfile = "m328pbdef.dat"

$crystal = 16000000

$hwstack = 100

$swstack = 100

$framesize = 256

Ddrd = &B00001000

Const Licznik = 57775'wymaga kalibracji

Dim Frequency As Long

' zegar / 1024 = wynik/4 wyniki na sekundę, 65536 - wynik '57723 dla 16mhz

Config Timer1 = Timer , Prescale = 1024

On Timer1 Czas

Enable Timer1

Config Timer0 = Counter , Edge = Falling

On Timer0 Zlicz

Enable Timer0 'wej T0

Counter1 = Licznik

Dim Tmp As String * 16

$include "Decl.bas"

'Wave = 1

Call Lcd_init()

Call Lcd_text( "16Mhz 16/10/25r" , 10 , 5 , 1) 'Draw Text to Buffer

Call Lcd_text( "JM Foxbat" , 10 , 18 , 1)

Call Lcd_show()

Wait 1

Call Lcd_clear(black)

Enable Interrupts

Do

Ocr2b=128'wypełninie pd3

Loop

$include "6x8.font"

$include "12x16.font"

$include "SSD1306_i2c.bas"

Czas:

Stop Timer0

Stop Timer1

Shift Frequency , Left , 8 'miejsce na doklejenie

Frequency = Frequency + Counter0 'doklejamy niepełny ovf

Frequency = Frequency * 2 'bo wynik aktualizujemy 2x/sek

Tmp = Str(frequency)

Tmp = Format(tmp , "00000000")

Tmp = Tmp + "Hz"

Call Lcd_text(tmp , 1 , 1 , 2) 'Draw Text to Buffer

Call Lcd_set_pixel(25 , 15 , White) : Call Lcd_set_pixel(61 , 15 , White)

Call Lcd_set_pixel(25 , 16 , White) : Call Lcd_set_pixel(61 , 16 , White)

Call Lcd_text( "PWM 31164Hz PD3" , 4 , 24 , 1)

Call Lcd_show()

Frequency = 0

Counter0 = 0

Counter1 = Licznik

Start Timer0

Start Timer1

Return

Zlicz: 'tu naliczamy herce

Incr Frequency

Return
Autorytet1

@Fox Chryste Panie, BASCOM ʕ•ᴥ•ʔ Tutaj niestety nie pomogę ( ͡° ʖ̯ ͡°)
Edit: na 16 używałeś dokładnie tego samego kodu co na 328? Powinieneś zmienić m328pbdef.dat. Poza tym timery w 16 i 328 trochę się różnią jeśli dobrze pamiętam.

Autorytet0

@6502 do hobbi wystarczy mi bas. Może kiedy spubóję cpp na RP. A timer gdyby sie różniły to by nie zadziałał w ogóle. Albo inaczej zupełnie, a nie że sie wyniki rozjeżdżają.
