#konstruktorelektrykamator

#konstruktorelektrykamator #elektronika #elektryka
Historia jednego zdjęcia.
Jest sobie pewne świeżo upieczone miasteczko, które z funduszy unijnych zrobiło modernizację oczyszczalni ścieków. Trwało to jak zwykle, dłużej niż planowano. 3 miesiące temu oddanie, z wielką fetą.
Jakieś 2 tygodnie temu pojawiły się problemy z oświetleniem terenu. RCD wyrzuca po 15 czasami po 5 minutach, a parę dni temu to od razu po włączeniu. Zaznaczę że jest 15 słupów, z czego część ma podwójne oprawy, a RCD jest typowe 40A, 30mA, typ AC.
Lokalni pracownicy kombinowali jak tylko potrafili żeby samemu dojść co się dzieje. W sumie to potrafili tylko wyłączyć bezpiecznik lub odpiąć lampę w słupie.
Z braku pomysłów zadzwonili do mnie.
Po oględzinach i pomiarach stwierdzam dwie możliwości. Pierwsza optymistyczna, duża liczba lamp. Każda ma filtr przeciwzakłóceniowy, który jest przyczyną małego prądu upływu, czasami kilka mA. Po zsumowaniu może przekraczać prąd zadziałania RCD.
Druga, pesymistyczna, walnięty kabel.
A że trasa kablowa zasilająca oświetlenie to istna figura Lichtenberga, to nie łatwo będzie to znaleźć. Zaproponowałem im żeby rozpięli wszystkie połączenia w słupach, a potem ja miernikiem Rezystancji Izolacji przemierze każdy odcinek i będziemy mieli pewność czy są sprawne czy nie.
Porozpinali, dali znać że gotowe, pojechałem na miejsce. Zaczynamy pomiary, a trochę ich było, 4 żyły w każdym odcinku kabla, dwustronnie bo tak wygodnie, i 15 odcinków, czyli 120 pomiarów, aż baterie mi się rozładowały w mierniku.
Większość pomiarów wychodziła w GΩ, trochę w setkach MΩ, ale był jeden odcinek że jedna żyła miała 4MΩ, niby łapie się w normie, ale dziwnie nisko. Tylko że przez 4 megaomy nie ucieknie na tyle prądu żeby wyzwolić RCD.
Mierzymy dalej, i jak to zwykle dopiero gdzieś pod końcem, chyba 3 odcinek od końca miernik wywala błąd "przekroczony prąd upływu", uuuuz chyba mamy to. Wymusiłem na mierniku pomiar i bingo. 21kΩ. Wiemy która żyła jest uszkodzona, tylko gdzie?
Tu do akcji wkracza oscyloskop i pomiar TDR.
Podziałkę czasową macie u góry, ktoś jest wstanie podać orientacyjną długość kabla i miejsce uszkodzenia?
Podpowiem, 21kΩ zwarcie do ziemi to mała zmiana w impedancji kabla, ale na tyle że widać to na wykresie.
Skoro znana jest przybliżona lokalizacja uszkodzenia, to lokalni włodarze sami sobie odkopią kabel i będą naprawiać.
Aaa, i jeszcze jedna ciekawostka. Dlaczego w ogóle ja to robiłem. Bo firma wykonawcza która wg umowy na takie sprawy miała dać 5 lat gwarancji, już po 3 miesiącach wypieła się i nawet nikt się nie zjawił, a telefonicznie stwierdzają że to nie ich wina. Jak widziałem zdjęcia z budowy to powinno się to zburzyć i postawić nowe.

#konstruktorelektrykamator #budujzhejto #inzynieria
Tyle byłem wstanie sam przykręcić płyt. Wyżej już trzeba we dwóch.

#konstruktorelektrykamator #budujzhejto #inzynieria
Paradoksalnie, w tą stronę łatwiej się tnie.

#konstruktorelektrykamator #elektronika #elektryka
Wiecie co?

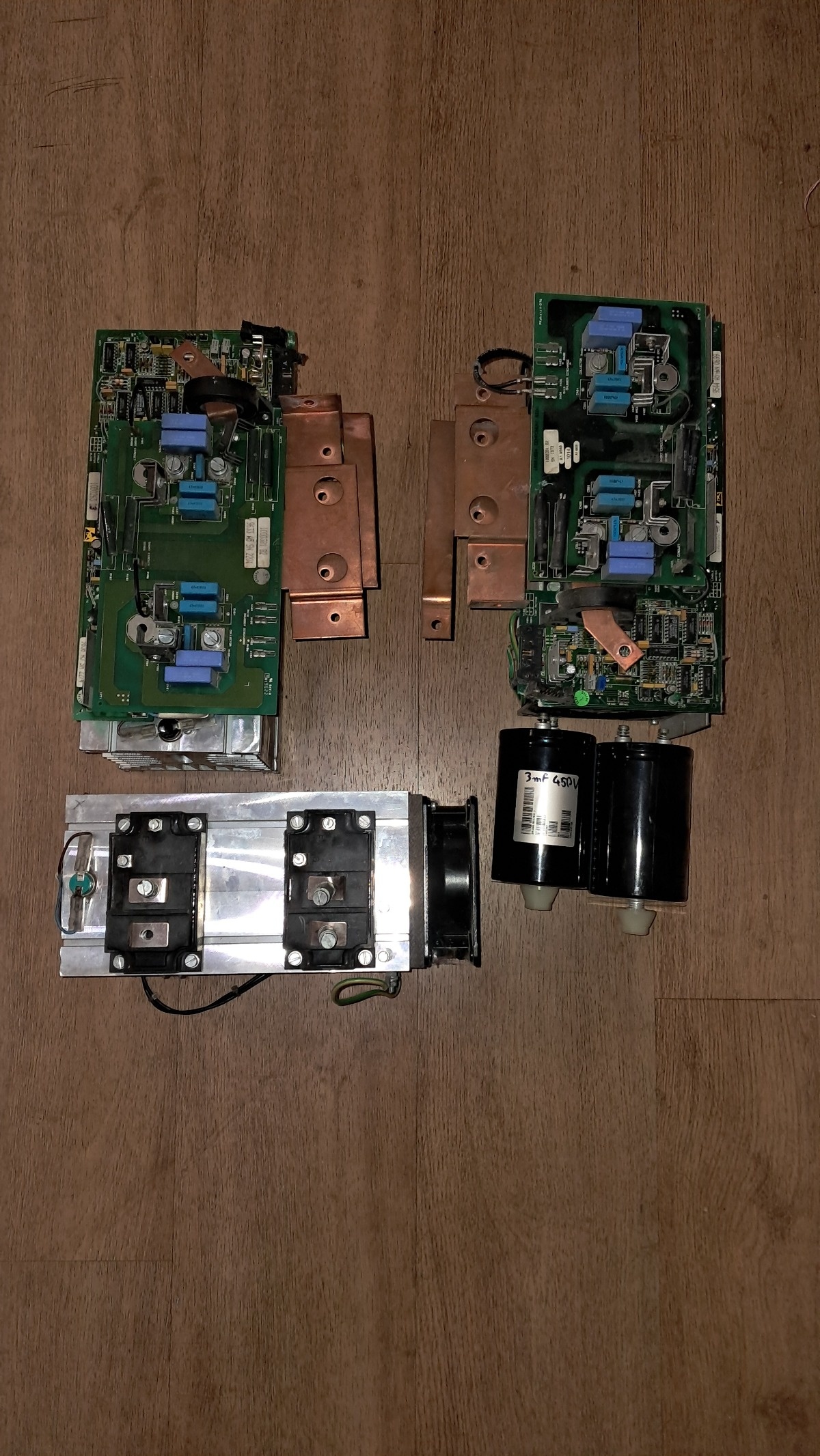

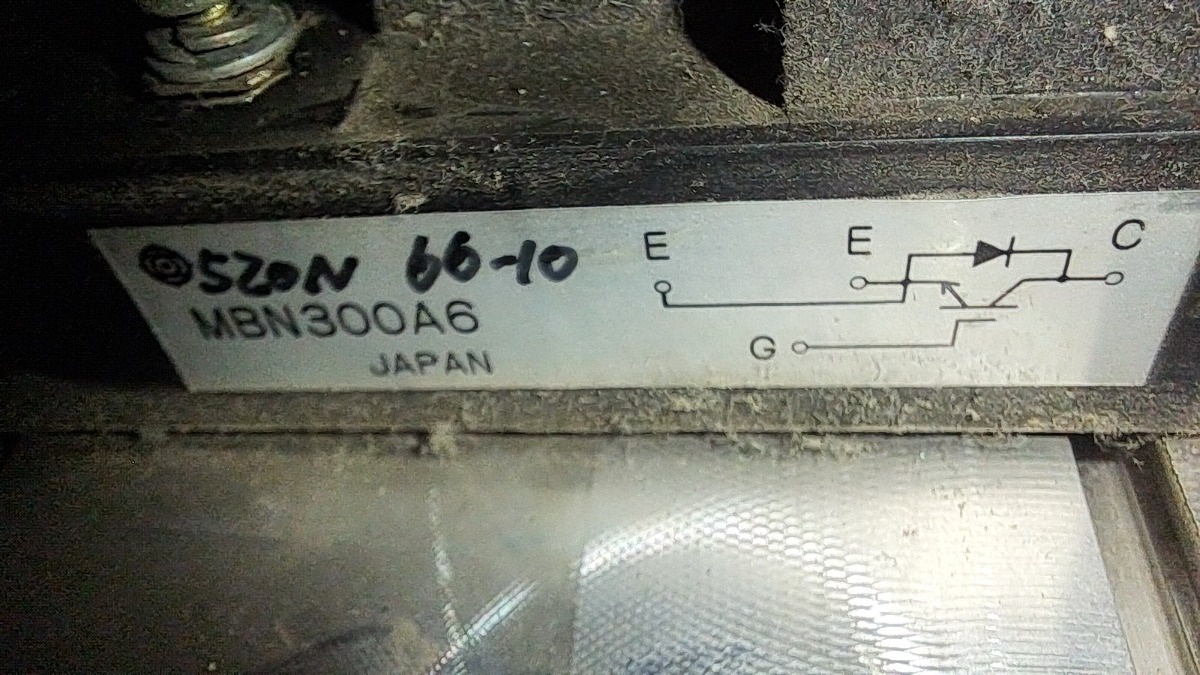

Grzebiąc w swoich gratach znalazłem taki zestaw. Są to 3 ogromne radiatory, na których są zamontowane po 2 ogromne tranzystory IGBT, 600V i 300A ciągłego prądu, co w impulsie powinno wytrzymać ok 1kA. Na płytkach są już izolowane drivery do nich, są czujniki prądu (chyba Halla). Więc mam prawie wszystko co potrzeba do zbudowania #cewkatesli #DRSSTC.
https://youtu.be/QC3aEADVKaI

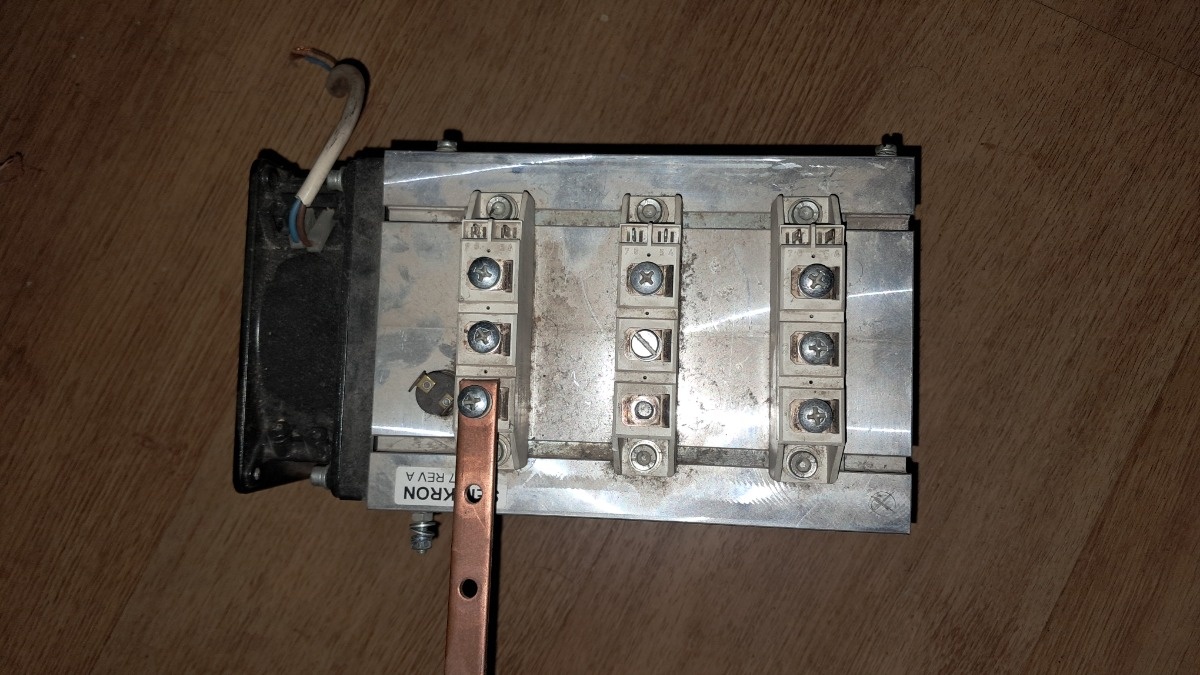

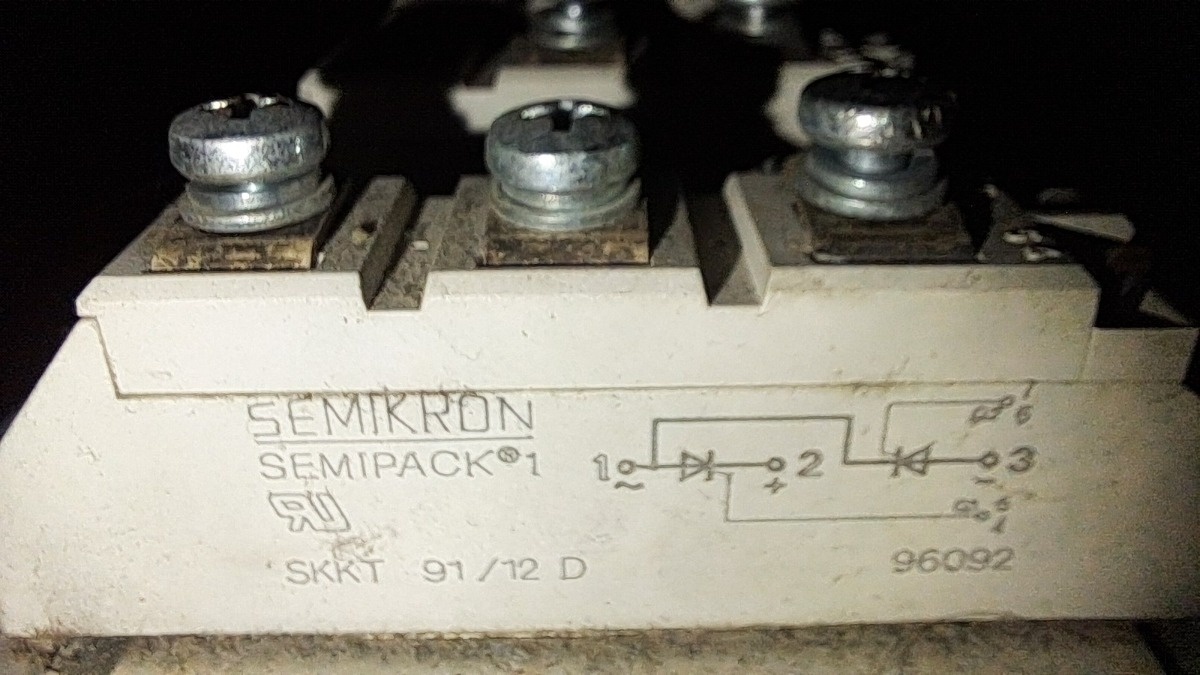

Tylko muszę zorganizować jakiś regulowany zasilacz. A to też nie powinno być problemem bo mam radiator z 3 podwójnymi tyrystorami. Idealnie na trójfazowy w pełni sterowalny mostek prostowniczy.
I to wszystko kupione w cenie złomu kilka lat temu. Z tego co pamiętam to był to jakiś falownik do ogromnego silnika, wielkości lodówki. Oczywiście w dużej mierze wybebeszony był, ale co ciekawsze uratowałem.

#konstruktorelektrykamator #budujzhejto #inzynieria #chwalesie
Przedostatni etap właśnie się rozpoczyna, kręcenie płyt.
Wczoraj z ziomeczkiem przez ok 6 h opierdzieliliśmy tą ścianę. Płyty są całkiem lekkie, 2,5x1,5x0,2m i jedną ręką można ją nieść, bez problemu we dwóch wyrzucamy je na ostatnie miejsce, 2,3 m nad ziemią.

Rzut jak wygląda styk wszystkich elementów.
Płyta grubość 200mm, słupy 100x100x4, posadzka beton B25, ocieplony w 80% styropianem 100, w pozostałych 20% 80, bo taki miałem. Styropian zaciągnięty klejem i siatką, no i folia kubełkowa żeby woda miała jak uciekać. Jak patrzę na tą płytę i wiem że dwie ściany i dach będą z 160 to myślę sobię "tylko 160? Tak mało". A jak szukałem płyt to zaczynałem od 60, 80 i 100 żeby były tanie. No i znalazłem te, tańsze od tych 60 czy 100.
Będzie ciepło, brak okien i konkretna izolacja, wystarczy pierdnąć i będzie ciepło.

Codziennie rano budzi mnie taki układ podwójny #astronomia , niebieski karzeł oraz gwiazda ciągu głównego. Budzik nie potrzebny, teraz w nowym telefonie jeszcze nie ustawiłem budzików ale i tak budzę się o czasie.

#konstruktorelektrykamator #heheszki #memy #elektronika #elektryka

@Yes_Man, co ty wiesz o rysowaniu na oscyloskopie.
To jest prawdziwe dzieło, kunszt techniki i wyszukanego smaku.

#konstruktorelektrykamator #heheszki #memy

#konstruktorelektrykamator #elektronika #elektryka #metrologia
Trzecia zagadka wujka Radka.
Jakiegoż to połączenia elementów jest to wykres prądowo napięciowy?

Badając różne układy można przedziwne wzorki narysować.

O kurwancka, ale zagadka wujka Radka.
Jakiego elementu/ów elektronicznego jest to wykres prądowo napięciowy?
X-2V/div
Y-42uA/div
Odpowiedź wieczorem.
#konstruktorelektrykamator #elektronika #elektryka #diy #nauka

Zagadka wujka Radka.
Jakiego elementu/ów elektronicznego jest to wykres prądowo napięciowy?
Odpowiedź o 21.
#konstruktorelektrykamator #elektronika #elektryka #diy #nauka

#konstruktorelektrykamator #elektryka #botanika #rosliny
Wygląda jak gówno.
Smakuje jak gówno.
Ale to ogórek szklarniowy jest.

Znalazłem go jak wyciągaliśmy uszkodzone kable. YAKXS 1x400, prawdopodobnie od temperatury izolacja na tyle się uplastyczniła że spłynęła po kablu i zrobiła harmonijkę.

#Konstruktorelektrykamator #elektryka #elektronika #lingwistyka #jezykiobce #ciekawostki

Pewnie każdy kto uczęszczał na lekcje fizyki zna wzór P=I*U, czyli moc jest równa iloczynowi prądu i napięcia.
Ale skąd do licha wzięły się symbole tych jednostek, przecież prąd jest w Amperach a napięcie w W(V)oltach, a moc w Wat(t)ach.
Aż sam z ciekawości to sprawdziłem.
No i idąc po kolei wzoru.
P, od angielskiego słowa Power, czyli moc. Chociaż już Wat pochodzi od Szkota Jamesa Watta który udoskonalił maszynę parową.
I, od francuskiego zwrotu Intensité du courant w tłumaczeniu natężenie prądu (banalne). Zaś jednostką jest Amper, pochodzący od francuskiego fizyka André Marie Ampère
U, od niemieckiego Unterschied oznaczającego różnicę (potencjałów w domyśle). A jednostka to W(V)olt, od nazwiska z kolei włoskiego naukowca Alessandro Volta.
Tak prosty wzór, a jego podwaliny sięgają aż czterech krajów.

#Konstruktorelektrykamator #elektryka #diy

Cóż to za wynalazek zapytacie. A jest to przekładnik Ferrantiego, zmyślny transformator. Ma 4 uzwojenia pierwotne i jedno wtórne (w tym przypadku 3 ale jedno jest używane). Po co to jest i gdzie się stosuje? Konstrukcja umożliwia wykrywanie prądów różnicowych. Dla szybkiego wytłumaczenia załóżmy że są tylko dwa uzwojenia pierwotne, jednym przepuszczamy fazę a drugim neutralny. Gdy podłączymy np czajnik który bierze 8A to oboma uzwojeniami popłynie po 8A z tym że zwroty będą przeciwne. Zapisując to matematycznie będzie to tak 8A+(-8A)=0A. Na wyjściu transformatora nie pojawi się żadne napięcie/prąd (zależnie od konfiguracji). A po co 4 uzwojenia? Dla układów 3 fazowych, tutaj prądy też się sumują ale geometrycznie, czyli trzeba uwzględniać kąty przesunięcia fazowego, najłatwiej to rysuje się wykres wektorowy, nie musimy się w to zagłębiać.
Gdzie to się stosuje? A no aktualnie to wszędzie, np RCD czyli zabezpieczenie różnicowoprądowe, zabezpieczenia ziemnozwarciowe w liniach SN, w pracy równoległej silników żeby wykrywać asymetrię obciążenia, itd.

W poniedziałek wieczorem dzwoni do mnie znajomy, mówi że od dwóch godzin szuka przyczyny wyzwalania RCD.
Czyli już wiemy że gdzieś jest upływ i suma prądów przepływająca przez wyłącznik nie równa się 0. Mówię mu żeby sprawdził rezystancję izolacji bo to jest pierwsza rzecz jaką powinno się zbadać, mówi że mierzył i wychodzi >2GΩ. No to zagadka ciekawa, brak upływu a wyzwala. Może RCD uszkodzony?
Wymieniał już, bo też tak myślał.
Stwierdził że on nie ma pomysłu, kiedy ja mogę przyjechać.
Środa rano albo po południu.
No to niech będzie rano.
Dzięki temu miałem czas we wtorek zrobić sobie to trafo.

Jeszcze we wtorek dzwoni drugi znajomy który zna sprawę i mówi żebym zmierzył Impedancję Pętli Zwarcia, bo miał przypadek że "słabe zero" powodowało wyzwanie RCD.
Mówię że nie powinno mieć to wpływu, ale sprawdzę.

Środa, punkt 8 pojawiam się na miejscu, właściciele czekają z niecierpliwością bo nie mogą normalnie funkcjonować przez losowe braki prądu.
Pierwsze pomiary to IPZ, L-N ok 1,4Ω na każdej fazie, L-L ok 1,8 na każdej fazie. Nie jest tragicznie, nie jest dobrze, można powiedzieć że jest średnio. Ale zero (neutralny/PEN) w dobrej kondycji.
Dla zasady i własnej wiedzy zmierzyłem IPZ L-PE, wyszło ok 9,8Ω, czyli szpilka bez połączenia z PEN (instalacja jako wyspa TT w układzie TNC, błąd w sztuce, ale to już opierdzieliłem wykonawcę)
Co ciekawe już w trakcie pomiaru zadziałało RCD, gdzie pomiar robiłem na zasilaniu, czyli prąd pomiarowy nie płynął przez RCD.
Wpiąłem się z moim przekładnikiem między RCD a nadprądówki, podpiąłem oscyloskop i zacząłem załączać po kolei Esy. Już ns trzecim pojawił się spory impuls na oscyloskopie, co oznacza prąd różnicowy. Na pozostałych już nie było takiego efektu. Kilkukrotne załączanie Esa pozwalało wyzwolić RCD, ale nie za każdym razem.

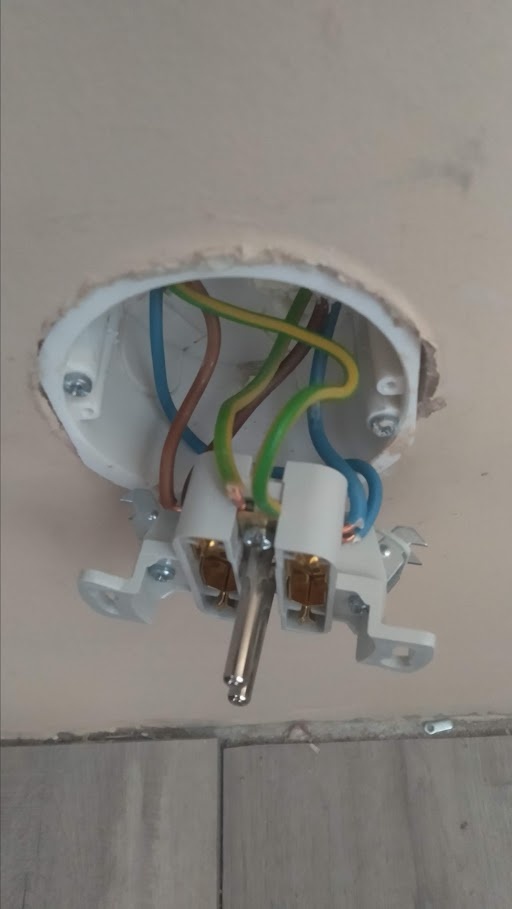

Po zdjęciach (dobrze że właściciele je porobili) doszliśmy że to obwód z 3 gniazdkami. Mimo odłączenia wszystkiego problem nie ustąpił. Po otwierałem wszystkie puszki i w ostatniej pojawiła się podpowiedź.

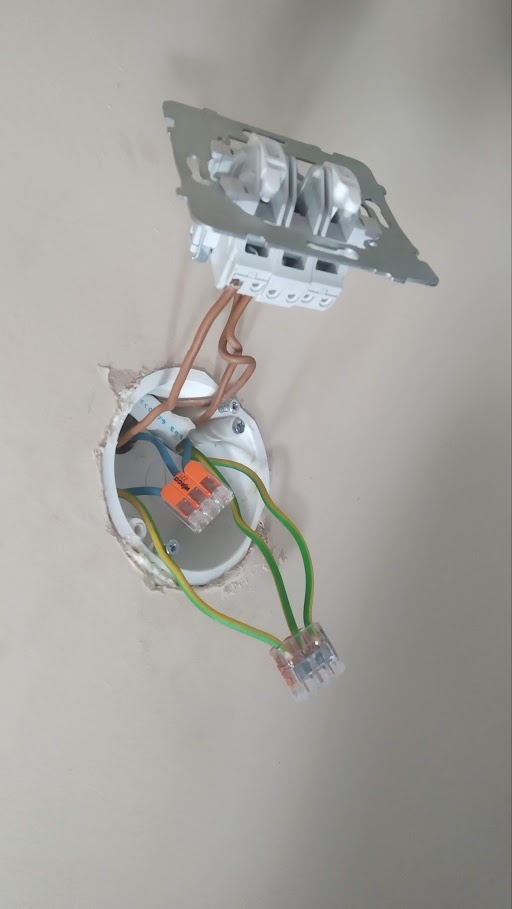

Gniazdo zasilanie 3x2,5 ale jest też odpływ 3x1,5, czyli albo zbrakło przewodu albo oświetlenie. No i metr wyżej jest włącznik świecznikowy, ma zapalać oświetlenie sufitowe w postaci 3 halogeników i oświetlenie LED pod szafkami którego jeszcze nie ma.

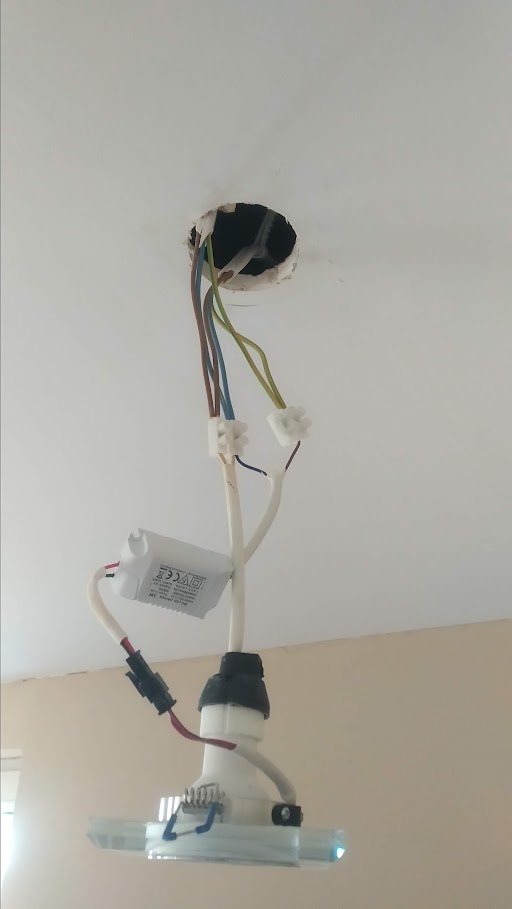

Połączenia w puszce włącznika są ok, to może coś w oświetleniu. Zdjąłem jedną oprawkę i moim oczom ukazał się taki widok.
Stosowanie żyły żółto zielonej jako kolejna prądowa do zasilania podwójnego oświetlenia mnie nie zaskakuje, bo jest to notoryczne. Bo szkoda kupić przewód 4x1,5 i zrobić wg norm i zdrowego rozsądku.

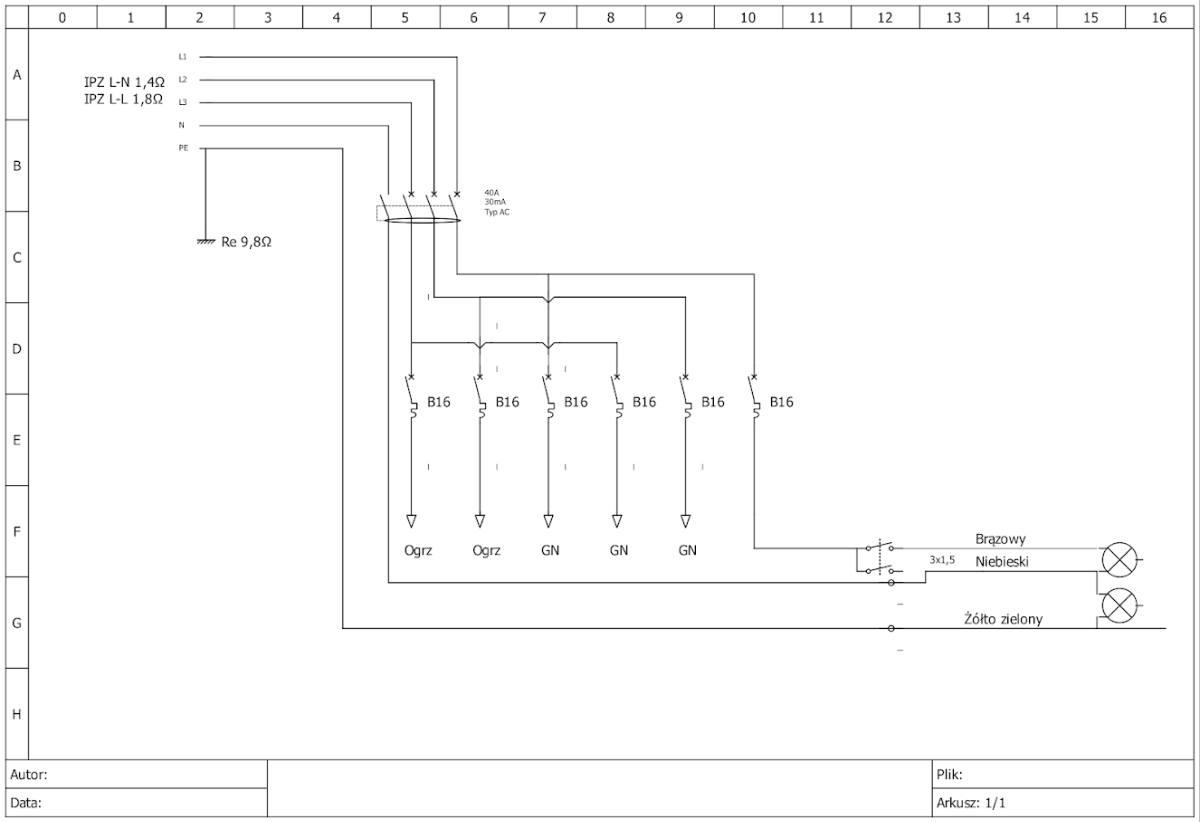

No i gdzie jest problem? A wróćcie się do zdjęcia wcześniejszego. Jak są spięte żyły?
Zasilacz od LEDów jest wpięty między żółto zielony i niebieski. W puszcze włącznika niebieski to N a żółto zielony to PE. Niby dwie linie które normalnie są bez napięcia i nic nie powinno się dziać.

Ale tutaj zgrały się dwa problemy. Pierwszy to właśnie ten zasilacz (a w sumie to 3) wpięty między N i PE.
A drugi to przejście z TNC na TT. W momencie włączenia np odkurzacza lub czajnika elektrycznego przepływa prąd ok 8-10A. Co to powoduje. Mając IPZ L-N na poziomie 1,4Ω będziemy mieli spadek napięcia ok 14V, z czego 7 na linii fazowej, i 7 na linii N. I w tym momencie między PE a N pojawia się te 7V. A to już może być wystarczające do przepływu prądu przez zasilacz LEDów o wartości ponad prąd wyzwalania RCD (prąd zadziałania powinien zawierać się ok 15 do 30mA).
Gdyby był prawidłowo rozdzielony PEN na PE i N wraz z doziemieniem tego punktu to nawet ta druga fuszerka nie powodowałaby żadnych reakcji. Bo N i PE zawsze by miały ten sam potencjał.
Aaaa, i prawdopodobnie znajomy albo źle pomierzył Riso, albo tylko kilka obwodów gdzie nie było problemu. Bo skoro przez zasilacz płynęło kilkanaście mA przy 7V to przy próbie napięciowej 500VDC LEDy powinny świecić lub miernik powinien pokazać uszkodzenie linii.

#konstruktorelektrykamator #jesien
Jest jesień to musi być zimno.
Jeszcze nie odpaliłem #ogrzewanie
Całkiem spoko się śpi, ale przydała by się dłuższa kołdra.

#konstruktorelektrykamator #spawanie

@Capo_di_Sicilia zobacz, wyspawałem z takim przepływem 5,5mb spoiny, drutem 0,8 90A.
A i tak zamarzło. Kwestia temperatury i zawartości wilgoci w powietrzu.

Aaa, i drut mi się skończył, jak do tej pory poszło 15kg 1,0, ze 2kg 0,8. Ale mam jeszcze trzecią rolkę z 0,8 ale to kumpla.

#konstruktorelektrykamator #budownictwo #inzynieria #diy
Jakie to fajne uczucie jak składasz własnoręcznie zrobione klocki lego wg własnego projektu i wszystko pasuje.
No może jest jeszcze małe #piekloperfekcjonistow bo nie ma stężeń. Ale już są w produkcji.

#konstruktorelektrykamator #budownictwo #inzynieria
@Opornik pa na to.
Pięć kratownic już na miejscu.
Ostatnią zostawiam aż przyjedzie ziomek, bo już wczoraj chciał montować, ale było ciemno i nie miałem drabinki.
To przynajmniej ostatnią będzie miał okazję podnieść.
Dołożyłem jeszcze jedną rolkę do zblocza. Zsumowane opory były na tyle duże że prawie się podciągałem na linie. Nie ma co się dziwić, chińskie bloczki po 12 zł.

#konstruktorelektrykamator #DIY #budownictwo
Kratownice po#spawanie i pomalowane. Czas je zamontować. Ale że skubane ważą 93kg wg programu projektowego to nie tak łatwo wciągnąć je na 3m.
Więc wymyśliłem dźwig bezwysiłkowy. Tak, bo nazwa to stąd że można bez trudu rzeczy podnosić i opuszczać.
Jako przeciwwaga robi 45kg ciężarek kettle zrobiony z kawałka złomu i rurki.

Tak że tak, jak trafię do psychologa lub psychiatry to diagnoza jest już znana.

#konstruktorelektrykamator
Łogień kurła..., a nie, czekaj.
Lód kurła.
Wiatr wiał to trzeba było dowalić gazu żeby bąble nie wychodzily w czasie #spawanie
#pracaspawaczamnieprzeistacza
A że efekt Joula Thompsona powoduje obniżenie temperatury gazu to zamarzło.

#konstruktorelektrykamator #diy
O k⁎⁎wa, wyglądam jak świnia.
I jeszcze się upierdoliłem w czasie #obrobkametali

Szlifuję profile 60x60 przy użyciu satyniarki.
Jedna ściernica starcza na maks 3 profile, czyli jakieś 4,5m². Miałem jedną za 125zł (gdzie aktualne kupiłem po 43zł) i zrobiła tą samą robotę. Pół godziny na jeden profil. 9 za mną, jeszcze 6 do wyszlifowania.
