#konstruktorelektrykamator

#konstruktorelektrykamator

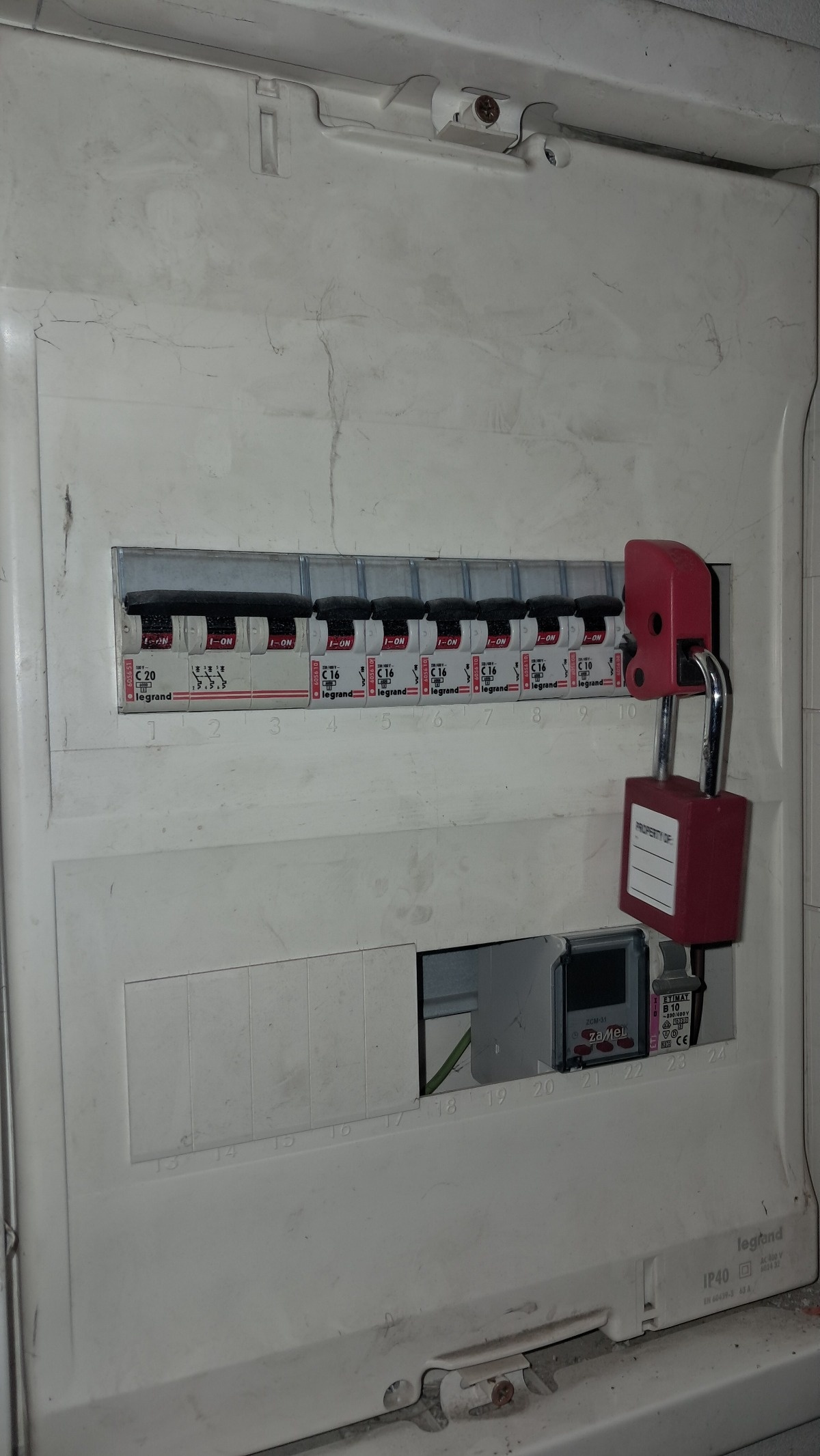

Raport z placu boju #elektryka

Panie, bo wywala mi rożnicówkę*

*Jedną na całą instalację

#konstruktorelektrykamator

Nosz k⁎⁎wa, jebane kuny, przegryzła mi przewód zapłonowy.

A żeby kiedyś trafiła na taki pod napięciem.

Naprawiłem na szybko, przez wbicie kawałka drutu w obie końcówki.

No i jadę do szkoły.

#samochody #mechanikasamochodowa #zwierzaczki #zalesie

A zapodam wam kolejny wpis na #konstruktorelektrykamator związany trochę z #elektryka i trochę z #hydraulika

Jakiś czas temu dzwonią do mnie z piekarni, bo mają problem z garownią, czyli komorą w której urobione i uformowane bułki i chleb są trzymane w temperaturze ok 60°C i bardzo wysokiej wilgotności. Żeby skórka była miękka i chrupka a nie spieczona i twarda.

Wilgotność jest utrzymywana przy użyciu generatora pary. Trochę podobnego do tego co są w żelazkach, z małą różnica w sposobie grzania wody.

Normalne wytwornice pary mają grzałki które grzeją pojemnik lub są zanurzone w wodzie.

Tutaj grzałką jest sama woda, tak jak w więziennej buzałce, czyli jest to kocioł elektrolityczny. Po prostu trzy elektrody zanurzone w wodzie, doprowadzając trójfazowy prąd.

Jaką to ma zaletę? Myślę że jest kilka, pierwsza to prostota budowy, samoregulacja, oraz automatyczne ograniczenie temperatury do 100°C, i chyba najważniejsze to samoczyszczenie się elektrod z kamienia. Zwykła grzałka po niewielkim czasie by była zarośnięta kamieniem.

Żeby mieć odpowiednią ilość pary trzeba odpowiedniego poziomu wody, do jego utrzymywania wykorzytano kolejną elektrodę oraz elektrozawór. Jak jest za mało wody to elektrozawór otwiera dopływ, jak poziom się podniesie do tej czwartej elektrody to wyłączy dopływ. Tak powinno być, a było inaczej bo nie osiągało poziomu i nie generowało pary.

Aczkolwiek usterka nie była elektryczna, tylko mechaniczno hydrauliczna.

A mianowicie, widzicie dwie czarne równolegle rurki po prawej stronie? Jest to odwrócony syfon, taki jak w tym legendarnym kielichu Pitagorasa, że jak poziom płynu przekroczy szczyt syfonu to wyleje się cała zawartość, jest to wykorzystywane np w pralkach do pobierania płynu do prania/płukania. Tu było to samo, woda się nalewała, osiągała szczyt syfonu i się wylewała, zanim osiągnęła kontakt z elektrodą kontrolną. Wystarczyło podnieść syfon tak by szczyt był wyżej niż elektroda i jednocześnie niżej niż wylot pary, czyli jakieś 5cm. Wytwornica zaczęła normalnie działać, pieczywo można świrować (tak nazywają ten proces)

Elektryk to musi znać się na każdej dziedzinie żeby mieć możliwość naprawy maszyn.

#konstruktorelektrykamator

Znacie serial #doctorwho i jego śrubokręt dźwiękowy?

To ja mam swój, i jestem Doctor Wiha

https://youtube.com/v/MI3ElT0nx-I

#konstruktorelektrykamator

Goooood morning my neightbourts

Jestem, żyje, nie mam za bardzo czasu by wrzucać jakieś długie teksty, a trochę tego jest.

No to dam krótką historię z życia #elektryka

Dostałem zgłoszenie że w jednej z firm doszło do kilku losowych wyzwoleń głównego wyłącznika prądu, przez co biura nie mogły pracować.

Podjechałem pomierzyć co się dzieje. Po odpięciu przewodów od wyzwalacza wzrostowego problem ustał, więc to kwestia elektryczna.

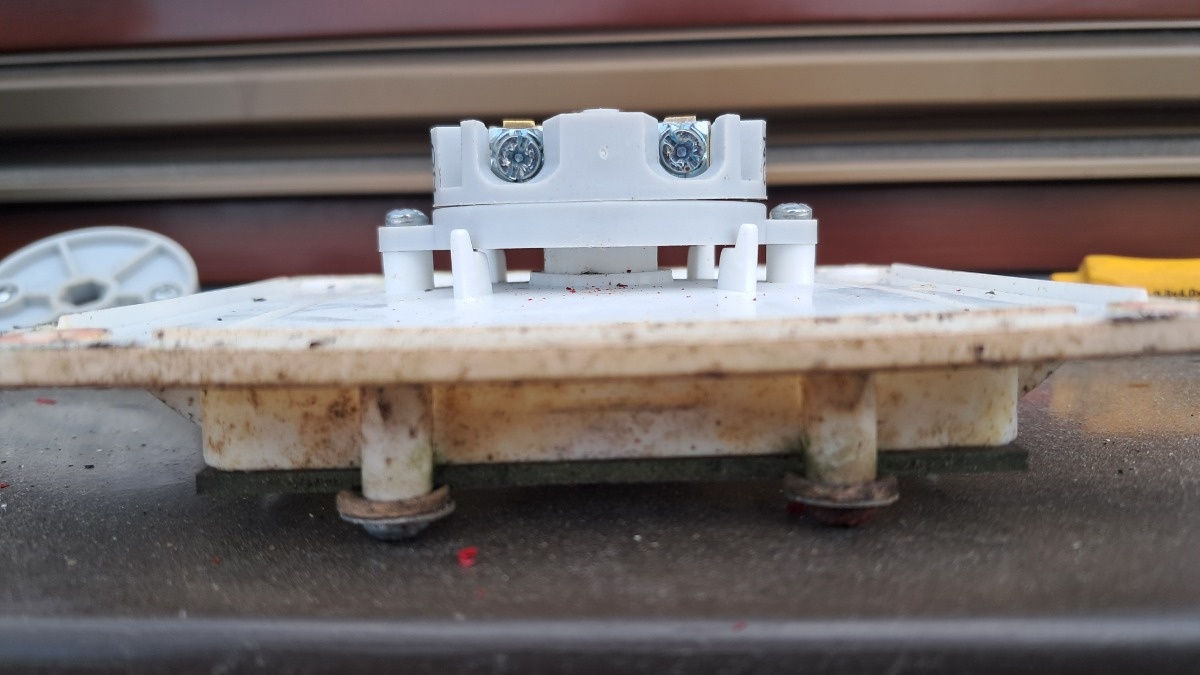

ROP (Ręczny Ostrzegacz Pożarowy) ma szybkę całą, ale coś jest nie tak. Zmierzyłem rezystancję izolacji obwodu i falowała, od kΩ do MΩ. Odpiąłem ROPa, problem znikł, więc on sam jest problemem. Mimo posiadania 2x styków NO (Normal Open) to miały jakieś przejście, w chwili gdy nie powinny mieć.

Okazało się że pod wpływem warunków atmosferycznych i siły sprężyny, konstrukcja się wykrzywiła i odsunęła mechanizm od szybki, po prostu odkształcenie plastycznie tworzywa.

Więc zareagował tak jakby ktoś zbił szybkę.

Wymieniłem na całkiem nowy, problem zniknął.

Ps. @Soadfan watch, closely, ja już dawno się nauczyłem że ludziom się nie ufa, zwłaszcza jeśli chodzi o pracę przy elektryce, właśnie po tym jak ktoś załączył mi zasilanie na kabel nad którym pracowałem. Od tamtej pory kłódka to podstawa plus pomiary przez rozpoczęciem pracy.

#konstruktorelektrykamator

Nie spodziewajcie się że dziwne pomysły kiedyś mi się skończą.

Oto kolejny przykład że nie.

Dorwałem trafo 400V/850V, podłączyłem je tak że daje ok 1300V, wystarczająco żeby robić duuuuże łuki elektryczne, w kolorze turkusu.

Zrobię drabinę Jackoba, taką z 1m wysokości, tylko dobre izolatory potrzebne, sam się łuku nie zapali, więc będzie potrzebna pomoc z ogniem.

https://youtube.com/v/6xs_A5c229A

#elektryka #diy #galeriapozytywniezakreconych

#konstruktorelektrykamator

#ogrodnictwo #las #drzewa

W końcu, nareszcie.

Oto jest, ten około 20 letni dąb u mnie na podwórku.

Pomysł na przesadzenia tego konkretnego #drzewa urodził się ok 2,5 roku temu.

Trzy miesiące temu, w grudniu razem z @Zielonywewszystkim poczyniliśmy prace przygotowawcze. Zamówiłem dźwig 40t, ciężarówkę do przewozu, a jak dziwg przyjechał to właściciel działki przez którą miał jechać powiedział że nie pozwoli wjechać bo mu beton popęka (który i tak jest popękany).

No nic to, parę stów poszło na to by dźwig przyjechał i pojechał.

Okryłem bryłę korzeniową grubą warstwą słomy, ale o tym już pisałem.

A potem przyszły mrozy i śnieg, więc nic się nie dało zrobić.

Aż do teraz, mrozy puściły, śnieg stopniał więc trzeba na szybko go przewieźć. 12t ładowarka CATa nie dała wczoraj rady, więc ściągnęliśmy cięższy sprzęt, 20t koparkę.

I ta już dała radę, część przewiozła, część przeciągnęła na drewnianych saniach, i potem wsadziła go do doła.

Teraz tylko zrobić opryski przygotowane przez Zielonego, ułożyć rury drenacyjne, i zasypać rodzimym gruntem który ma zaraz przywieźć mi znajomy.

Czy to był najdziwniejszy projekt w naszym portfolio? NIE! Były dziwniejsze, i będą!

#konstruktorelektrykamator

Dzisiaj ciąg dalszy głupich pomysłów.

Może i nie głupich, ale na pewno niestandardowych.

Zabawka typu shrinker, czyli urządzenie składające się z baterii kondensatorów 50uF naładowanych do 7kV, jakiegoś łącznika (trigatron) i cewki z kilkunastu zwojów z grubego przewodnika.

Przepływający ogromny prąd w cewce emituje silne pole magnetyczne, a w jego wyniku w diamagnetyku wewnątrz powstają prądy o przeciwstawnym zwrocie, co powoduje powstanie ogromnych sił, które deformują obiekt, w tym przypadku puszka po antyperspirancie.

Takiego śmiechu to dawno nie miałem jak to się udało.

https://youtube.com/shorts/6PH1I-y3n28

Ciekawe co by się stało gdyby przyłożyć taką cewkę do głowy. Już nie chodzi o wysokie napięcie i ryzyko porażenia, a o pole magnetyczne, bo wiem że w #medycyna stosuje się takie zabiegi.

#elektryka #energetyka #elektronika #diy

#konstruktorelektrykamator

Dzwoni do mnie klient, ten sam co montowałem mu ten domofon:

https://www.hejto.pl/wpis/konstruktorelektrykamator-ale-mialem-wczoraj-przypadek-umowilem-sie-z-czlowiekie

-Siema, dzwonię stąd i stąd, montowałeś mi siłowniki do bramy i domofon.

-Pamietam, mam zapisane nr do klientów (żeby widzieć od kogo nie odbierać xD)

-No to słuchaj, mam problem że słabo działają mi piloty do bramy. Kiedyś łapały od skrzyżowania, jakieś 150m. A teraz, od jakiegoś miesiąca trzeba podejść pod samą bramę i to kliknąć przycisk kilka razy żeby zareagowało. Już nawet wymieniłem baterie w każdym z pilotów, ale nie pomogło.

-Dobra, po południu będę się kręcił po okolicy to podjadę.

Jestem na miejscu, gadka szmatka, koleś daje mi 3 piloty i sprawdzamy. I faktycznie, łapie dopiero z 2m, a z 10m to jedno na 30 naciśnięć.

Sprawdziłem antenę, i sytuację w centrali. Ładnie, czysto, bez mrówek i wilgoć (bo potrafią wejść). Ja sobie grzebię i patrzę a klient poszedł sobie do domu.

Nawet usunąłem piloty z pamięci i zaprogramowałem je od nowa. Nic to nie dało.

Już myślałem czy oddawać centralkę na gwarancję czy ogarnąć kolejny pilot do testów.

Łaziłem tak po podwórku i patrzyłem z jak daleka łapie. Im dalej tym więcej razy trzeba próbować.

Przechodzę koło okna od kotłowni i dostrzegłem takie ustrojstwo.

Czyli zewnętrzny bezprzewodowy czujnik temperatury i wilgotności. ¡AHA! To pewnie to.

Wyjąłem mu baterie i nagle piloty odzyskały dawny zasięg.

Jaki był problem? Rozładowane baterie.

Przy zbyt niskim napięciu baterii, układ się wybudzał, próbował wysłać pakiet danych, przez co obciążał baterie i spadało napięcie, więc układ się wyłączał, a po chwili napięcie się podnosiło na tyle by cykl mógł się zacząć od nowa. A częstotliwość takiego wybudzania i usypiania układu była na tyle duża że dioda sygnalizująca o wysyłaniu danych świeciła się niemal ciągle. Czyli ciągle zakłócało pasmo radiowe.

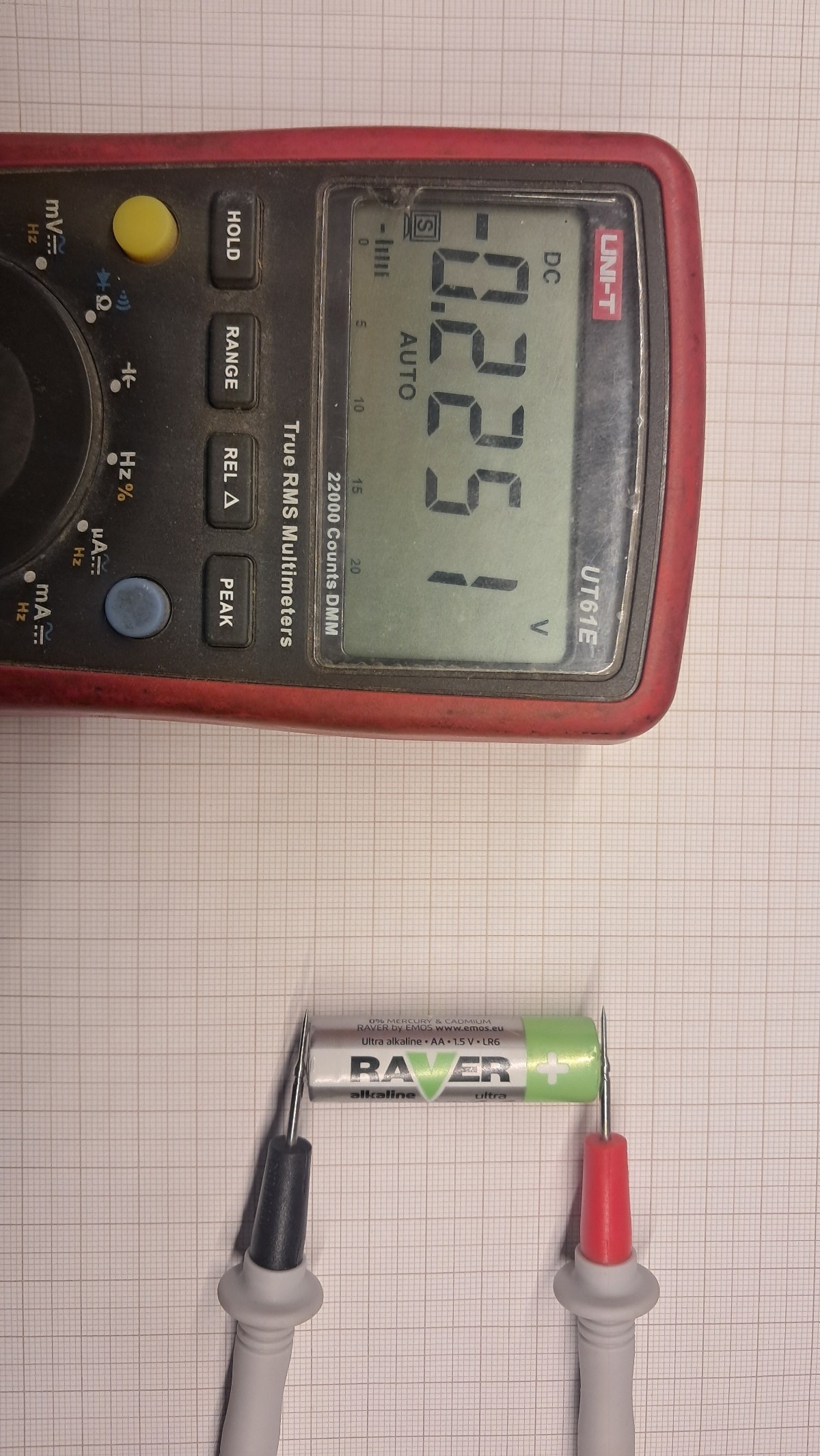

Baterie jak się okazało miały po 1,1V, po włożeniu nowych, pakiety danych są wysyłane co 1 min, a napęd bramy działa jak nowy.

To pokazuje jaki syf mamy w eterze.

Radioamatorzy mają przegwizdane, i to czasami dosłownie mają gwizd na radiu.

Czasami używają sprzętu do "polowania na lisa" żeby znaleźć takie zakłócacze.

Pada deszcz,

Pada deszcz,

Dzieci się nudzą.

No chyba że te dzieci to #konstruktorelektrykamator i @Zielonywewszystkim to wtedy się nie nudzą.

A otoczenie jest w niebezpieczeństwie.

Bateria kondensatorów do dopalarki poskładana, pierwsze próby zrobione, i są całkiem obiecujące.

Aleeeee beeedzieeee jaaaazzzdaaaa!!!

https://youtube.com/shorts/a2KjdB1OIxg

#elektryka #diy #hobby

Cześć!

Mam małe #pytanie do zacnego grona elektryków na hejto, w związku z poszerzaniem horyzontu wiedzy mej różowej. Tak się składa, że dostała w #pracabaza propozycję awansu na stanowisko związane z instalacjami PV. Jako, że montaż instalacji powinny odbierać osoby uprawnione, a firma takich speców nie posiada, to zaproponowano jej opłacenie uprawnień Sepowskich D+E+pomiary na FV dla niskich i średnich napięć (podobno średnie są tylko z uwagi na to, że jak jest dużo paneli to mogą wytworzyć moc, która sięga już średnich - nie znam się za bardzo 😅 ). Dodatkowo benefity finansowe.

Czy poleci mi ktoś jakąś literaturę dostępną w sieci (do kupienia, chomik, pdf, cokolwiek) lub stacjonarnie w księgarniach, która "łopatologicznie" wprowadza ludzi w świat ogólnie pojętej elektryki? Oboje jesteśmy w tej dziedzinie zieloni, ale jest chęć edukacji, więc poszukuję dobrych źródeł wiedzy. Myślałem nad jakimiś książkami dla techników na początku, ale może ktoś ma spis pozycji "obowiązkowych" dla początkujących? Pewnie będzie się trzeba nauczyć jak czytać schematy, jak działają zabezpieczenia, czym jest ta magiczna różnicówka i kiedy się ją stosuje itd.

Może nasz nadworny specjalista z tej dziedziny chciałby coś polecić młodym (haha, żart... to portal dla starych ludzi...), głodnym wiedzy przyszłych amatorów elektryki? @myoniwy

#praca #pracabaza #elektryka #konstruktorelektrykamator

#konstruktorelektrykamator

Nie ma Przema i jego memicznego contentu, to trzeba nadrobić czymś innym.

W sobotę znajomy pisze że jego teściu ma maszynę która przestała działać i żeby wpisać go na listę oczekujących i mu to ogarnąć. Akurat wczoraj byłem w pobliżu więc zajechałem zerknąć.

No i taktycznie, maszyna dostaje zasilanie ale nic nie działa. Patrze w skrzynkę, dwa Styczniki, czujnik kontroli faz który daje sygnał że z zasilaniem jest OK. Ale Styczniki nie dostają zasilania.

Spojrzałem na listwę zaciskową, są dwa odpływy na silniki, dwa przewody sterownicze, jeden do kasety i jeden do... No właśnie. Do czegoś. Spojrzałem na maszynę, to z lewej to z prawej i już wiem co czego. Do grzybka bezpieczeństwa. Wystarczyło go wyciągnąć i maszyna ruszyła. To nie pierwsza taka sytuacja.

Pamiętacie jak drukowałem adapter do pistoletu do pianki? #druk3D

Ogolenie sprawował się zarąbiście. Rurka wchodziła w najmniejsze szczeliny, zapsiukałem chyba wszystkie otwory w garażu. No to trzeba ją wyczyścić. Psiuknąłem czyścikiem i się rozpadła. PET-G nie jest odporny na aceton i benzynę ekstrakcyjną.

Wracam dzisiaj z roboty, a tu brama nie chce mi się otworzyć. Ki czort? Okazało się że wywaliło mi RCD. Szybko wytypowałem winne obwody. PC, hydrofor albo grzałka CWU. Szybkimi pomiarami Riso wyszło że to grzałka.

Jedna z trzech wzięła i dostała przebicia do obudowy. A grzałka ma ledwie pół roku.

No i teraz mam tylko 3kW grzania, a było 4,5

Chyba będzie trzeba reklamować.

#konstruktorelektrykamator

Wróciłem właśnie z uczelni gdzie powinni studiować elektrycy. Z WATu 😉 #elektryka

A dokładniej to z Instytutu fizyki plazmy i mikrosyntezy laserowej.

Z całej grupy to ja miałem najwięcej funu, do tego stopnia że byłem aktywnie uciszany i poganiany.

A o możliwości wstępu tu dowiedziałem się od którego Tomeczka stąd.

Zaczęliśmy od krótkiego wykładu o fuzji, i reaktorach, gdzie pojawił się dziwny @Dziwen

Potem była prezentacja spektrofotometri przy użyciu lasera, a potem najciekawsze czyli PF1000, mały (a w przez 20 lat największy na świecie) reaktor termojądrowy, a dokładnie to generator plazmy Plasma Focus gdzie może dojść do fuzji jeśli użyjemy deuteru jako gazu wypełniającego.

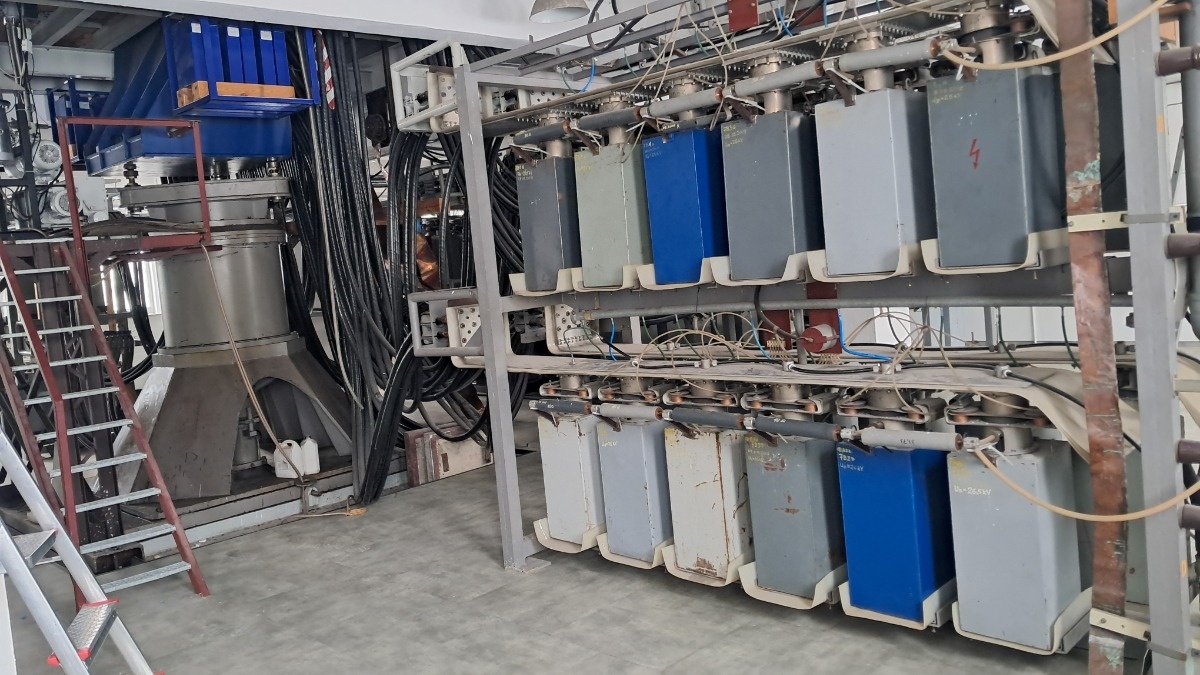

Całość jest zasilana z 288 kondensatorów, każdy ma ok 5uF i 20 kilka kV. Spięte są w bloki po 24, na dwóch piętrach, każdy kondensator jest dołączany do szyny zbiorczej przez iskiernik sterowalny czyli trigatron. I z każdego bloku, a dokładniej to z każdej szyny wychodzi 6 specjalnych koncentrycznych przewodów, wyprodukowanych na zlecenie instytutu. Długość każdego z kabli musi być taka sama, żeby mieć dopasowanie impedancyjne zasilania i odbiornika oraz żeby energia dotarła do generatora z każdego kabla w tym samym czasie. Tu kłania się TDR.

A pod koniec było stanowisko symulacji wyładowań atmosferycznych.

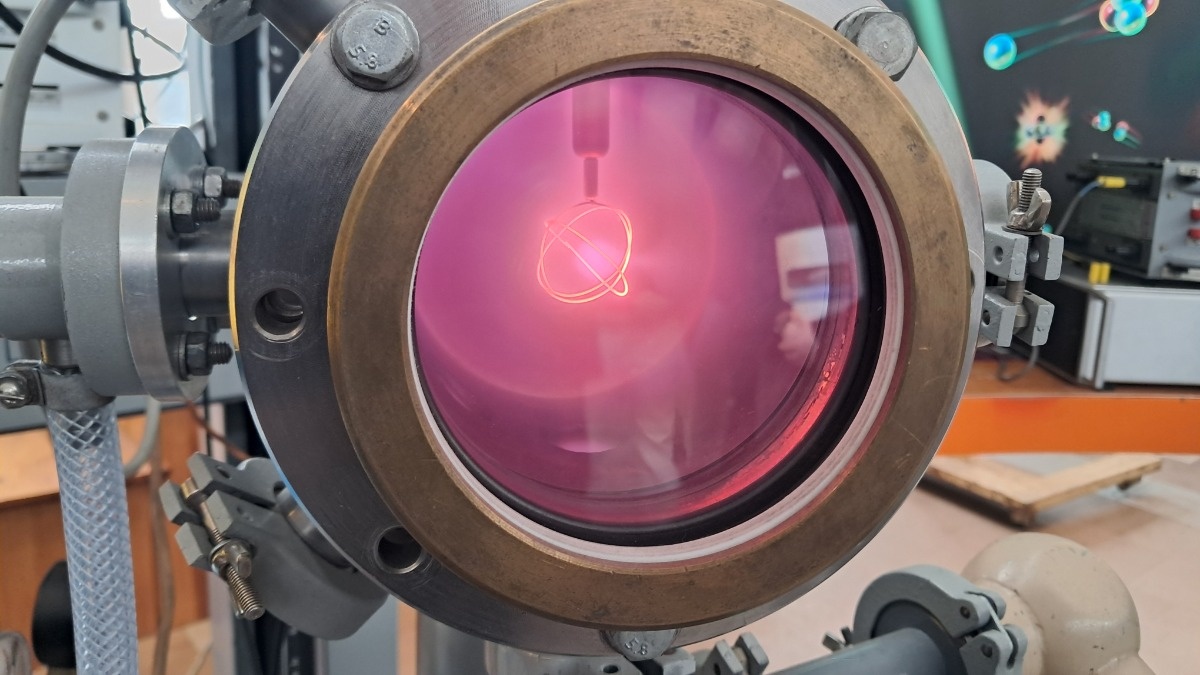

Niestety bez pokazów, chociaż na sam koniec był fuzor, czyli prosta komora gdzie wewnątrz specjalnej elektrody może dochodzić do fuzji jeśli poda się deuter jako gaz.

Mi japa cieszyła się przez cały czas.

A inni byli szczęśliwi bo nie byli w szkole.

Win-win

#konstruktorelektrykamator #diy

Dawno nie wrzucałem takich historyjek. Napatoczyły mi się dwie to piszę i wrzucam.

Wczoraj z rana dzwoni stary znajomy z którym przez kilka lat robiłem #elektryka

-Ty, robimy razem z młodymi i Radziem instalacje na przedszkolu, kable położone, tynki i podłogi zrobione, młody obszył rozdzielnice ale jest jakiś fakap. Załączając w jednej rozdzielnicy jeden z esów od gniazdek, wywala go, wywala roznicówke i wywala też rożnicówkę od oświetlenia ale w innej rozdzielnicy. Co to za czary? Znajdziesz mi to?

-Znajdę, ale pewnie koło 15 bo wcześniej jadę do piekarni.

-Dobra, czekamy.

Po skończonych zajęciach w szkole, pojechałem do owej piekarni. A tam: Tłusty czwartek incoming, i stała się rzecz dziwna, chcieli żebym im przepatrzył grzałki do patelni do smażenia pączków, żeby w środę nie było awarii. No szok, przegląd przed grubą robotą.

No to tak, na cztery grzałki w jednej był stycznik do wymiany, w dwóch krańcówka uniemożliwiająca załączenie jeśli grzałki nie są w oleju, i w jednej włącznik. Założyłem taki jaki dostałem z ichniejszych zapasów. Jak nie pierdolnie przy załączaniu xD. Okazało się że nowy i stary włącznik wygląda tak samo, wymiary ma takie same, podłączenia elektryczne na takie same, ale już kontrolka podświetlenia nie jest taka sama, bo była na 12V z LED. Więc założyłem kolejny, już z kontrolką na jarzeniówce.

Jak to zwykle w piekarni, na odchodne dostałem paczkę faworków, dwa chleby pełnoziarniste i bułeczki z ciasta francuskiego hmmmm.

Ale wracając do przedszkola. Dojechałem na miejsce. Pogadałem z nygusami, co tam, jak tam, ponarzekać na wszystko i wszystkich xD

Młody pokazuje mi gdzie jest problem, ten i ten es, i patrz jak wali, załączył i faktycznie wywaliło esa i RCD.

Skoro wali RCD to jest doziemienie, miernik w dłoń i pokazuje zwarcie totalne L do PE. No to fajnie. Odpiąłem żyłę od aparatu, podpiąłem oscyloskop i dostałem taki przebieg.

Mówię do znajomego, patrz widzisz to załamanie? Masz zwarcie 38m stąd.

Odmierzył szybko krokami 38m i pokazuje że to na drugim końcu przewodu, bo tam są tylko dwa gniazdka.

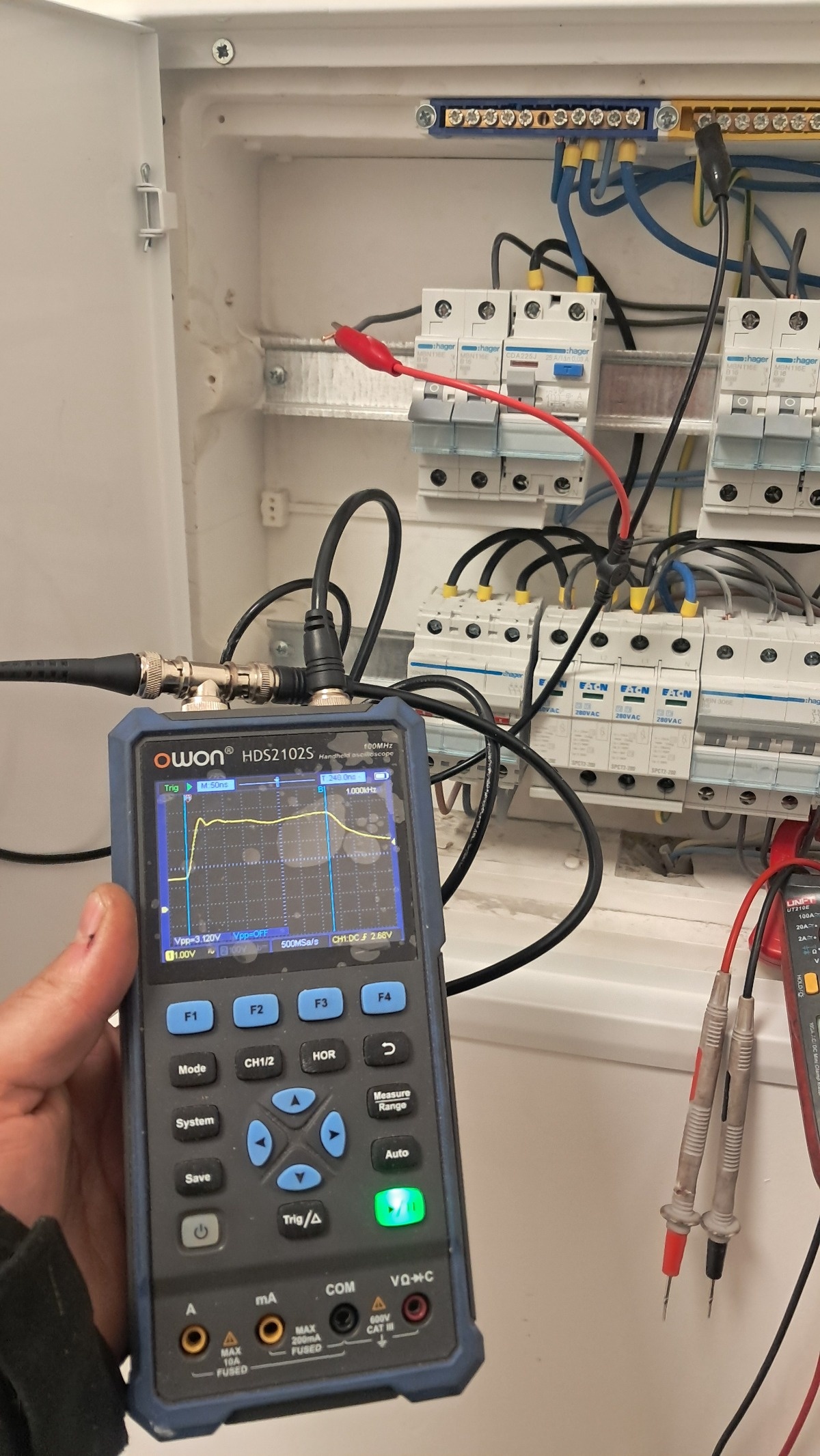

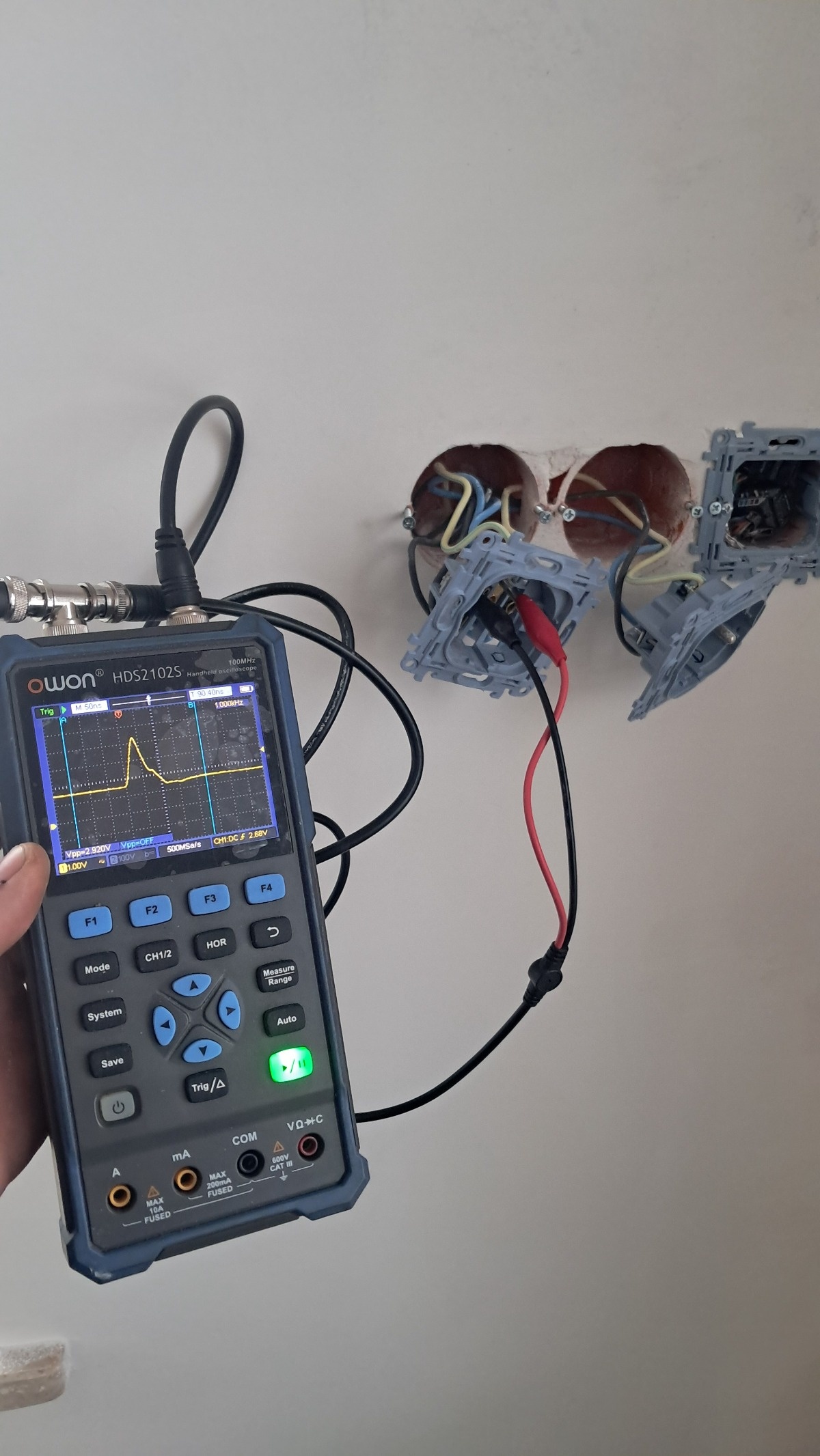

No to pomiar TDR od drugiej strony, pomiar czasu sygnału, i mówię.

Wg mnie to ok 1,5m ±0,5m od gniazdka. A gniazdko jest na 1,4m więc przejście przewodu na posadzkę by pasowało.

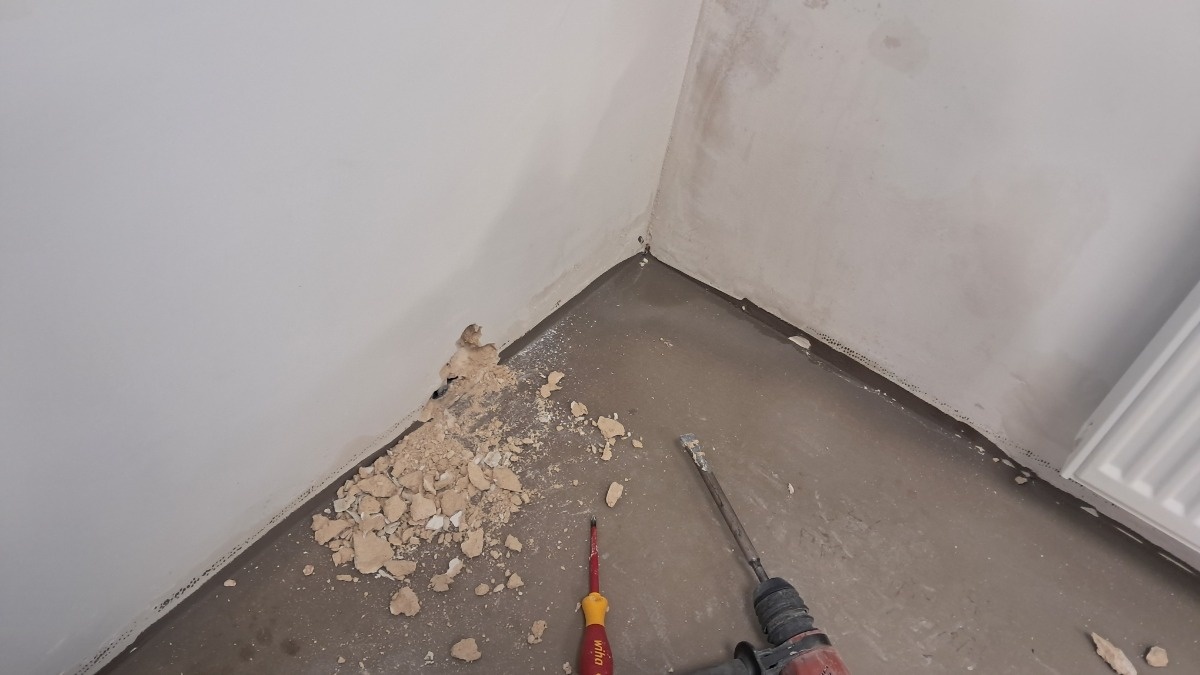

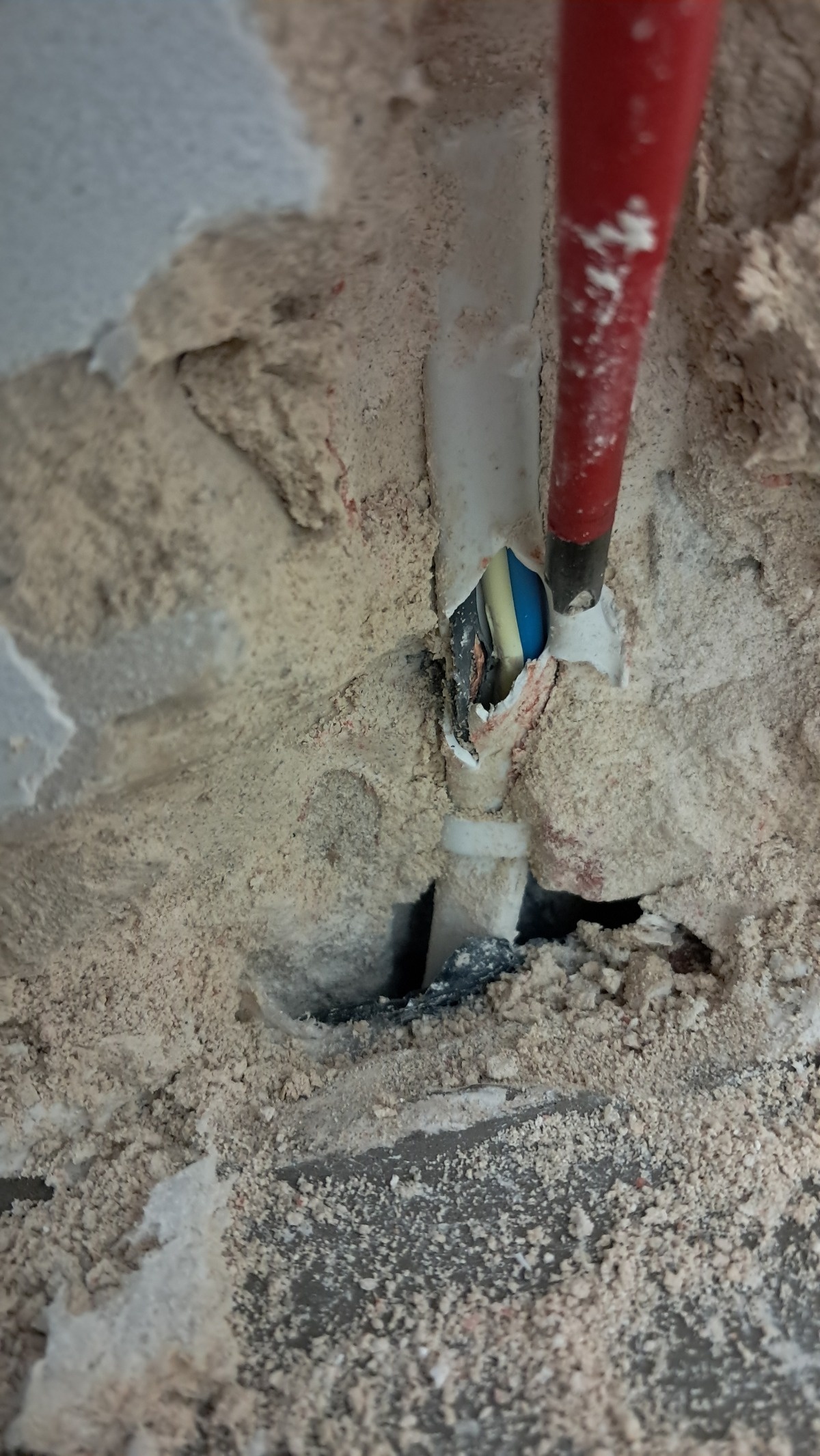

Zaczęliśmy kuć przy samej podłodze, dosyć szybko się znalazło uszkodzenie izolacji i zwarcie dwóch żył. A jako że przewody są w wersji bez halogenowej to mają bardzo delikatną izolacje. Więc w czasie tynkowania uderzyli czymś i zrobili zwarcie.

-Moja część zakończona. Dalej radźcie sobie sami.

-Hola hola, a czego wywalało i drugą RCD?

-Odpowiedz jest prosta.

Macie gdzieś doziemiony neutralny za tą RCD, i w trakcie zwarcia podnosił się potencjał toru N i wymuszał niewielki ale wystarczający prąd do wyzwolenia RCD.

-Aaaa no tak, nawet chyba wiem gdzie to jest, przy lampie na zewnątrz bo wkręcili wkręta w przewód.

O problemie z zasilaczem LED i ściemniaczem to może kiedy indziej.

Ot i zagadki elektryki

A pisałem jak uczeń pytał dlaczego jak jego ojciec spawa w swoim garażu to u sąsiadów wywala RCD?

#konstruktorelektrykamator

@bartek555 ja wiem żeś ty zdolny chłop, ale jak ty takie rzeczy robisz z #elektryka to mam prośbę.

Nie zbliżaj się do kompasu bo jeszcze nam przebiegunowanie Ziemi zafundujesz i nas wiatr słoneczny usmaży xD

#konstruktorelektrykamator

Lustereczek ciąg dalszy.

Pomiar prędkości światła w domowych warunkach znów na tapecie.

Zacząłem od retroreflektora.

Kilka takich jest na #ksiezyc , może @WiecNo wrzuci jakąś fotkę.

https://youtube.com/shorts/_kC_NGwydGM

#konstruktorelektrykamator

#pracaspawaczamnieprzeistacza UUAAA UUAAA

#czlowiekskurwiel

#konstruktorelektrykamator

Rano nie miałem czasu, to wrzucam teraz.

Można uznać że projekt #codziennabrylalodu właśnie wszedł w finałowy etap.

Skrzynia zamknięta, kamera z podglądem LIVE zainstalowana.

Teraz tylko czekać kiedy te dwa metry sześcienne śniegu i lodu się rozpuszczą.

Mam zrobioną listę z typami różnych użytkowników. Później ją wrzucę.

Film z całego procesu:

https://youtu.be/eG9i9rLGxL0

Live:

https://www.youtube.com/live/taMW3NDzIVE

#glupiehejtozabawy

#konstruktorelektrykamator
Uruchomiłem kamerkę z podglądem na #codziennabrylalodu
Mam nadzieję że nie będzie zrywało połączenia i streamu.
Jutro albo pojutrze nagram trochę więcej materiału, poskładam w całość i wrzucę na YT.
#glupiepomysly #zima
https://youtube.com/live/DVtg1M5a2KA

#konstruktorelektrykamator
Dobra, jest film na YT. Byłby wcześniej, ale jak sprawdzałem wyrenderowany plik to miałem cholerne artefakty. I renderowałem go 6x, a potem się okazało że artefakty są przez #VLC a nie samo wideo.
Materiał jest mocno okrojony, sporo scen wyciąłem, bo by trwał z 25 minut.
I w wielu miejscach wyciąłem yyyy, eeeee, mhhh, czyli przystanki na zastanowienie się.
https://www.youtube.com/watch?v=fgYMnpR9VoU

Teraz czas na kolejne projekty.
#DIY #youtube #obrobkametali #warsztat #elektryka
