#konstruktorelektrykamator

Nosz k⁎⁎wa. Nie dość że w ciul roboty z #konstruktorelektrykamator to jeszcze jebła mi łapa sprzęgła w #subaru.
Teraz muszę wyjść silnik żeby to naprawić.
#mechanikasamochodowa
Tyle dobrze że potrafię jeździć bez używania sprzęgła i wracam już do domu.

Wczoraj były dwie ciekawe sytuacje u #Konstruktorelektrykamator

Jako że hejto daje film jako główny obraz to zaczniemy od d⁎⁎y strony, czyli najpierw akcja z popołudnia.

Telefon z tartaku że jedna z pił nie działa bo straciła zasilanie z jednej fazy #elektryka
Było słychać dosyć głośny trzask gdy do tego doszło.
Pojechałem tam, identyczna akcja i jej opis już był. Przewód zasilania stracił ciągłość w jednej żyle. Jak zawsze w takich przypadkach zaczynam od pomiaru ciągłość a potem pojemności. Z jednej strony 4,3nF, z drugiej 1,1nF. Więc uszkodzenie gdzieś w 1/4 długości od wtyczki. Ale po kilku minutach szukania i przeginania przewodu nie znalazłem uszkodzenia. Jak kiedyś pisałem pomiar pojemności jest obarczony wadą w postaci wrażliwości na rezystancję upływu. Tutaj ewidentnie to miało miejsce. Więc trzeba użyć innego sprzętu. Czas na TDR (tak, tak, będzie o tym osobny wpis). Oscyloskop w dłoń, no i wykres pokazuje że uszkodzenie jest dosłownie tuż tuż od początku przewodu. Z czasu odbicia się sygnału w sprawnych żyłach i czasu odbicia sygnału w uszkodzonej żyle wychodzi że gdzieś w 1/10 drogi. Dosyć szybko znalazłem miejsce jakieś 3m od wtyczki. Film pokazuje jak wyglada przebieg sygnału w zależności od tego czy żyła łączyła czy nie.
https://youtu.be/8nWLZuIz4ro?si=PnXQ-Xhr_mZLo0VD
Najprostszą formą naprawy było ucięcie kabla i zarobienie wtyczki od nowa.

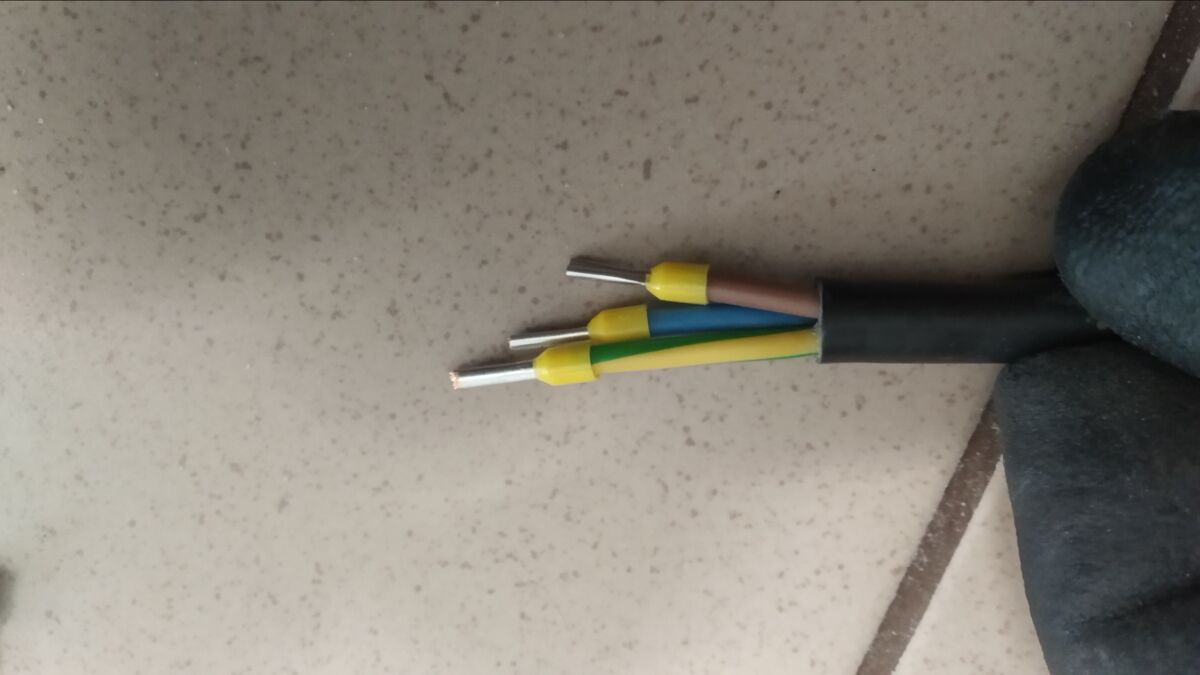

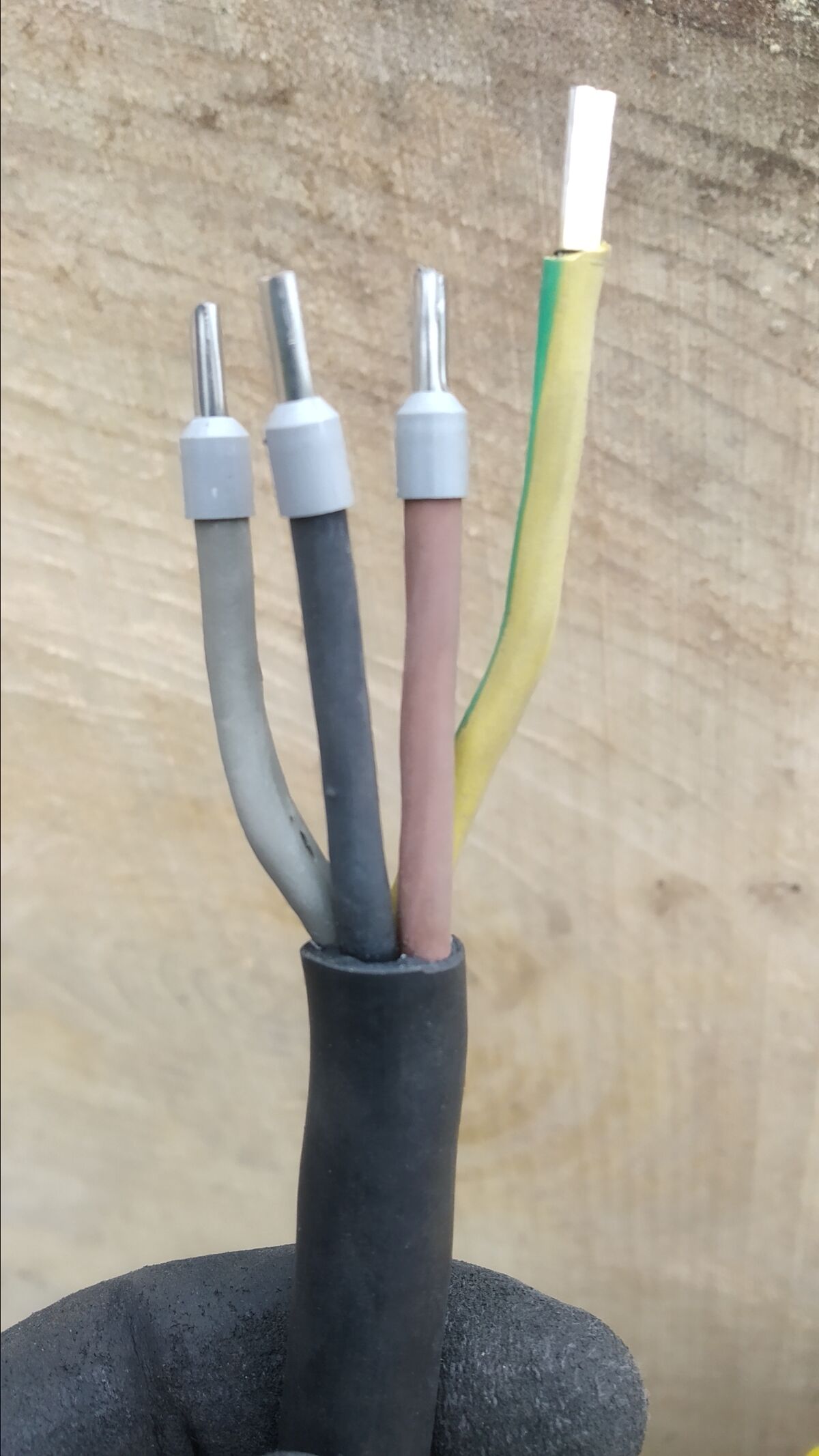

Zdjęcie pokazuje jak powinno zarabiać się końcówki kabla. Żyła żółto-zielona jest specjalnie dłuższą bo w razie szarpnięcia za przewód najpierw wyrwą się żyły fazowe a na końcu PE, to zapewnia ochronę do samego końca.

No to teraz druga sytuacja która tak na prawdę była pierwsza. Nie wiem czy ktoś dojdzie do ładu z tym pomieszaniem z poplątaniem.
Z rana dostaje informacje że w stolarni nie działa piła formatówka, taka piła tarczowa umożliwiająca cięcie nawet dużych płyt w jedną osobę.
Problem jaki był to przy próbie włączenia piły wyzwala bezpiecznik C25 oraz RCD, a przy próbie włączenia ukośnicy wyzwala tylko RCD. Co było dziwne z początku bo ukośnica jest zasilana z innego gniazda i RCD. Ale ukośnica jest podłączona do systemu wyciągu trocin, włączanego krańcówką. A zasilanie jest brane z formatówki.
Odpiąłem wyciąg, bo to jest element łączący obie maszyny. Ale przy próbie włączenia piły wciąż wywala RCD i C25. Co ewidentnie wskazuje na usterkę w samej pile.
Posprawdzałem wszystkie inne funkcje piły i problem leży ewidentnie w głównym napędzie. Skoro wywala RCD to jest jakiś upływ prądu do PE.
Wziąłem miernik rezystancji izolacji który niedawno kupiłem.

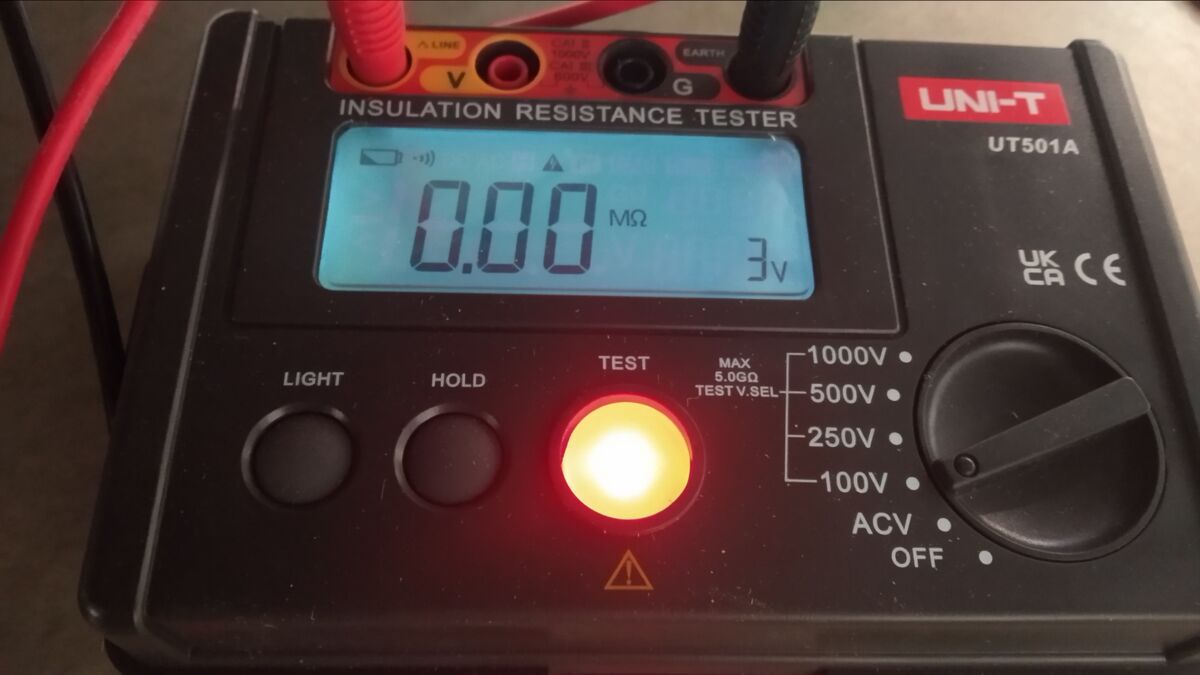

Sprawdzam na listwie zaciskowej i miernik pokazuje wesołe 0.0MΩ i napięcie probiercze 3V, no to zwora totalna, ale miernik się przydał.
<głos Walaszka>
Inwestycja powoli się zwraca.
</głos Walaszka>

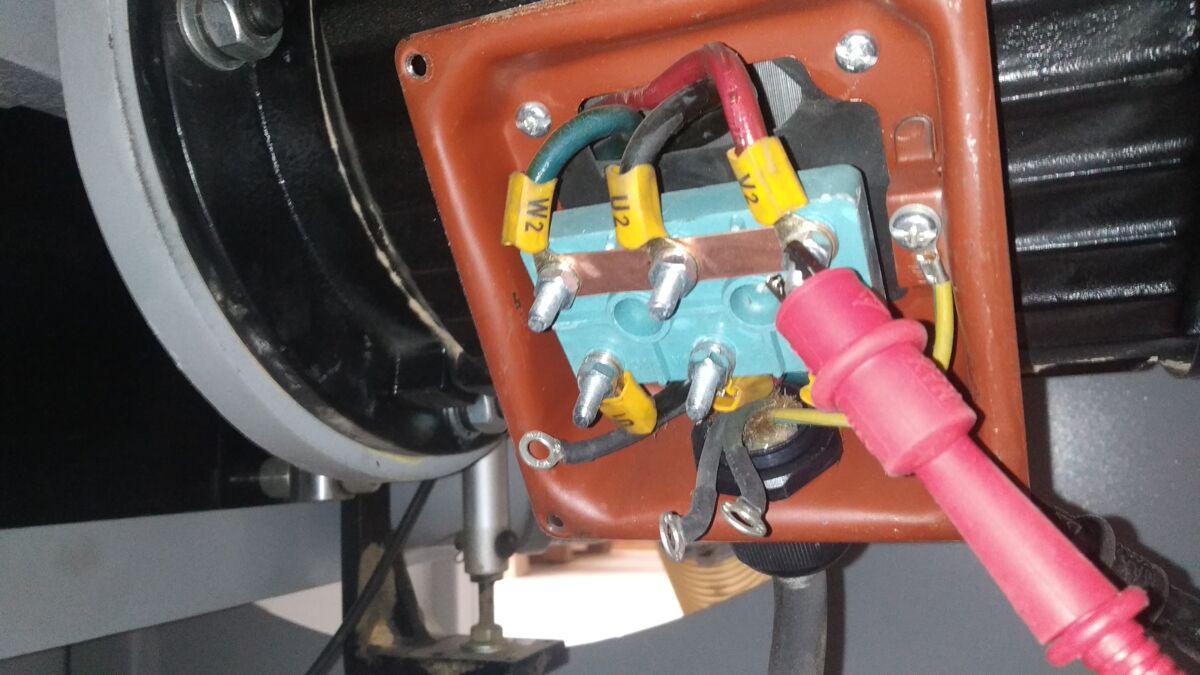

Żeby być pewnym sprawdziłem to samo na zaciskach w puszce łączeniowej silnika, i z tego są zdjęcia.
Zapadła decyzja o wyjęciu silnika i głębszej diagnozie.
Po rozebraniu od razu widać że tarcza hamulcowa jest pęknięta i to ona przeorała uzwojenia.
Ten hamulec to też ciekawa sprawa. Normalnie sprężyna dociska tarczę do okładziny ciernej, a w momencie załączenia zasilania w klatce wirnika (stąd nazwa silnik klatkowy) przepływają spore prądy które wytwarzają pole magnetyczne które przyciąga tą tarczę i silnik kręci się jak gdyby nigdy nic. A po wyłączeniu zasilania sprężyna dociska tarczę do okładziny i silnik szybciej się zatrzymuje. Ze względu na uszkodzenie, po naprawie tarcza raczej nie będzie już montowana i silnik będzie się zatrzymywał z wybiegiem, czyli tylko z oporami łożysk i paska.

#konstruktorelektrykamator
nadaje NA ŻYWO, z placu boju.
Naprawiam piec do wypieku pieczywa w piekarni, żebyście mogli jutro rano kupić świeże bułeczki i chleb.

https://youtu.be/KapilBZ-Q0s?si=2f65rvtR9jeA65Au

Nie mam za bardzo jakiegoś ciekawego tematu na wpis, opis badania TDR wkrótce się pojawi, synchronizacja na ciemno też.
A dzisiaj taki krótki filmik z szarej codzienności #konstruktorelektrykamator czyli jak obieram przewody w rozdzielnicy do podłączenia. #elektryka

https://youtu.be/1OZW0pJheBs?si=mNSQ7R-2LWs5LGkx

#konstruktorelektrykamator #budujzhejto

0,6m³ betonu B25 na stopę fundamentową pod schody wylane.
Teraz czekać aż zwiąże i można kotwić.

Ale akcja, istne dejavu czy tam inne TGV

Dzwonią tuż po 7 ze stolarni.
#konstruktorelektrykamator , mamy problem, jedna prasa nam nie działa. Wyzwala różnicówkę.

O 8 byłem na miejscu. Po otwarciu szafki od razu w nozdrza uderzyła woń mysz.

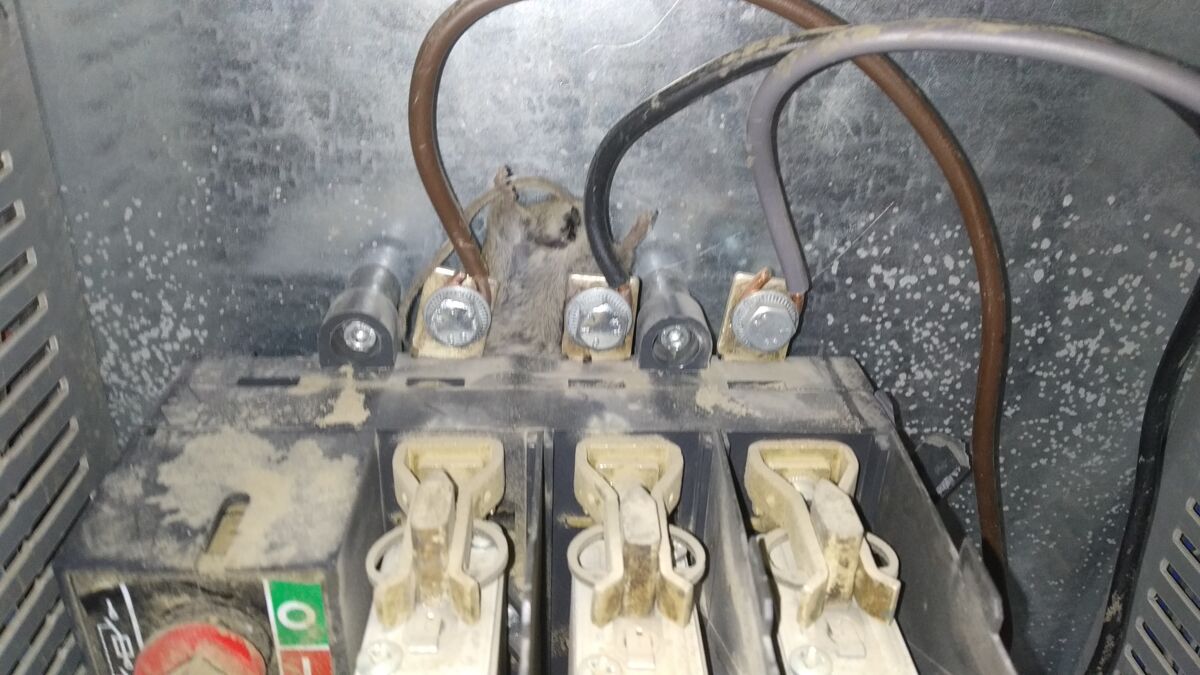

Szybkie oględziny i za rozłącznikiem schował się mały gryzoń. Musiał leżeć już tam kilka dni bo spuchł.

Identyczna sytuacja była jakiś rok temu.

I tak to się powoli żyje na tym utrzymaniu...

Ale miałem porypany sen.

Zostałem zatrudniony przez etiopską spółkę jako główny #konstruktorelektrykamator na budowie zespołu kilkudziesięciu małych hydroelektrowni na górskich potokach.
Każda po ok 20kW mocy ciągłej.
Byłem tam od samego początku. Od fundamentów po odbiory.
Nie słuchali moich rad co do konstrukcji zapory. Niby była z betonu zbrojonego ale zamiast zachować łukowaty kształt i odpowiednią grubość betonu to robili jak umieli. Zapora wyszła krzywa, prawie że w linii prostej i na dodatek zbyt cienka.
Akurat kończyłem instalację #elektryka. szykowałem się do sprawdzenia kierunku wirowania faz i przygotowywałem się do synchronizacji z siecią (Metodą "na ciemno", trzema żarówkami, kiedyś to opiszę, bo ciekawe).
Wtedy przyszła wiadomość że w górze rzeki pada ulewny deszcz, i dopiero wtedy się zorientowali że nie zaprojektowali przelewu awaryjnego. Przyszła fala, przelała się przez koronę zapory. Wszystko się rozleciało, w dole rzeki była jakaś wioska i budowa kolejnego stopnia zapory. Wszystko zniszczone, zginęło sporo ludzi. I co gorsza inwestor, nie było komu mi zapłacić.

A tu wizualizacja jak ja to widziałem we śnie.
https://youtu.be/WrTp3JDG9Fs?si=eh8frZ8WK6HCiiJL

Ostatnio zainteresowałem się VLF, ELF i SLF. Czyli komunikacją radiową na częstotliwościach od 3Hz (Tak. Nie ma tu pomyłki. Trzy Herce) do 30kHz.
Jest sporo artykułów, w każdym języku świata. Potrzebne mi to żeby usprawnić wykrywacz tras przewodu. Pisałem już kiedyś na #konstruktorelektrykamator jak szukałem przerwanego przewodu od kosiarki, dzisiaj też jadę takiego szukać. Pewnie będzie o tym wpis.
Jako że częstotliwość których się używa w takich detektorach to zakres w pojedynczych kHz, czasami do 30kHz to idealnie pokrywa mi się to z VLF itp.
Znalazłem dwa ciekawe zrzuty z programów rysujących spektrogram, czyli graficzne przedstawienie siły sygnału w czasie.
Od razu mówię, oba odnoszą się do #elektryka i #energetyka w przemyśle.

Pierwszy zrzut. Autor się zastanawiał co jest nadajnikiem na częstotliwości 8kHz, czasy nadawania różne, przerwy tak samo. Ale każdy sygnał ma wyraźne odkształcenie na początku i na końcu.
W końcu połączył wątki i okazało się że jest to emisja zakłóceń z układu przekształtnikowego (tzw falownik) w napędzie windy pasażerskiej. Odkształcenia na krańcach sygnału to przyspieszanie i zwalnianie kabiny.

Drugi spektrogram pokazuje zbiór wszelakich zakłóceń na różnych częstotliwościach (różnej mocy falowniki).
Autor stwierdził że są to emisje z pobliskiej huty, 15km od miejsca rejestracji sygnału.

To pokazuje jaki pierdzielnik mamy w eterze. Kupa falowników silnikowych jest podłączona bez filtrów, silniki bez przewodów ekranowanych tylko na zwykłym 4x2,5. Falowniki od #fotowoltaika słabej jakości są takim emiterem zakłóceń że czasami radio nie odbiera. Wszelakie zasilacze impulsowe, to samo, zwłaszcza jak producent pożałował dławika i dwóch kondensatorów.

Trzeci rysunek przedstawia w jaki sposób wymusza się "sinusoidalny" przebieg prądu zasilając silnik sygnałem PWM.
VFD (Variable Frequency Driver, czyli falownik) może mieć różne częstotliwość nośne, czyli częstotliwość PWM, najprostszy może mieć ok 500Hz, spotkałem się z taką wartością przy falowniku do pompy głębinowej a może być i dziesiątkach kHz przy dobrych jakościowo falownikach.
I nie mylić częstotliwości nośnej z częstotliwością zasilania silnika (prędkość obrotowa).

Wczoraj kilku chwaliło się dziurą w ziemi to i ja się pochwalę.
Wykop pod stopę fundamentowa schodów.
@StepujacyBudowlaniec 😉
Wejdzie tu jakieś 0,6m³ betonu.

Fajnie widać przekrój gruntu, wielokrotne utwardzanie terenu.
#budujzhejto #konstruktorelektrykamator #schody

Takie poranne #heheszki i trochę #cwiczenia mózgu dla związanych z #elektronika i #konstruktorelektrykamator

Jaka będzie rezystancja wypadkowa takiego układu?
Obliczenia są banalnie proste, w wielu miejscach nie trzeba nic liczyć tylko wystarczy zobaczyć układ połączeń.

Dobry.
Długo nic nie pisałem bo tak.

W każdym wpisie #konstruktorelektrykamator gdy wspominam o szukaniu przerwy w przewodzie za pomocą pomiaru pojemności między żyłami to pojawiają się pytania w stylu:
>"dlaczego mierzysz pojemność elektryczną i na czym dokładnie?"
@Macer :smiley:

No to wyjaśniam po co to robię i jak dokładnie to działa.

Dwie żyły jak każde dwa przewodniki przedzielone dielektrykiem (izolator) tworzą kondensator. #elektronika Kondensator którego pojemność jest zależna od kształtu samych elektrod, odległości między nimi oraz jest zależność od rodzaju izolatora. (Konkretny wzór do znalezienia np na wikipedii)
Każdy materiał ma coś takiego jak stała dielektryczna. Żeby ułatwić zapamiętywanie wprowadzono odniesienie do próżni która ma wartość 1, każdy inny ma więcej, PTFE ma 2,1, polietylen 2,25, PVC ma 3, papier 3,5, guma 7.
Czyli, dwa identyczne kondensatory ale oparte o różne dielektryki (np powietrze i guma) będą miały całkiem inne pojemności, w tym przypadku siedmiokrotnie większą przy gumie.

Dobra, wracamy do tematu szukania przerwy w przewodzie.
Lecimy od początku obrazka czyli przykład A. Dwie żyły w przewodzie.
Sondy pomiarowe przykładamy do dwóch żył przewodu i miernik pokazuje nam pojemność takiego kondensatora, wartość C.
Mając dane w postaci średnicy żyły, grubość izolacji, materiał i jego stała dielektryczna i możemy policzyć długość przewodu. Ale takie rzeczy to robi się tylko w szkole.
Przykład A jest tylko demonstracją działania.

Przykład B.
Jest to rozwinięcie przykładu A, zazwyczaj przewody mają więcej niż dwie żyły. W przypadku uszkodzenia jednej z nich wciąż mamy dwie o pełnej długości (przykład A).
Przykład B to uszkodzona jedna z żył, wtedy pojemność tej uszkodzonej żyły pędzie proporcjonalna do długości żyły względem całego przewodu.
C1=(L1/L)×C, lub raczej bardziej użyteczny wzór do obliczenia długości L1=(C1/C)×L

Przykład C.
Czasami nie ma więcej jak dwóch ciągłych żył czyli są tylko dwie z czego jedna przerwana lub w wielożyłowym kilka jest uszkodzonych.
Wtedy mierzę pojemność z obu końców, miejsce przerwania jest w miejscu które można wyliczyć ze wzoru L3=(C3/(C3+C4))×L, lub od drugiej strony L4=(C4/(C3+C4))×L
Znając pojemność z obu stron łatwo policzyć łączną pojemność przed uszkodzeniem (C3+C4 we wzorze).

No i teraz przykład D.
Jest to jeden z przypadków gdzie ktoś bez doświadczenia mógłby popaść w tarapaty i ciąć przewód w złym miejscu.
O co chodzi? A no czasami zdarza się że uszkodzenie jest podwójne, jedna żyła traci ciągłość ale jednocześnie jeden z kawałków dostaje przebicia do sąsiedniej żyły. Nawet delikatne zwęglenie izolacji które będzie skutkowało rezystancja przejścia na poziomie wielu kΩ spowoduje że miernik pokaże zawyżoną pojemność. Dlaczego?
Bo większość multimetrów mierzy pojemność przez pomiar czasu ładowania kondensatora stałym prądem od napięcia U1 do napięcia U2. Im większa pojemność tym dłuższy czas ładowania. Jeśli część prądu zabierzemy nie na cele ładowania kondensatora tylko na upływ przez rezystancję w miejscu uszkodzenia to czas ładowania się zwiększy i spowoduje pokazanie większej pojemności przez miernik. To może doprowadzić nieuważnego operatora do błędnych obliczeń i błędnej lokalizacji uszkodzenia.

Zrobiłem mały szybki test, wziąłem kondensator który powinien mieć 1nF, ale miernik pokazuje 809pF, jest to ekwiwalent kilku metrów przewodu.
Dotknięcie wyprowadzeń kondensatora suchymi palcami powoduje że wynik na wyświetlaczu to 2,3nF. Czyli 3x więcej niż faktycznie jest a ten sam miernik pokazuje że rezystancja między palcami to ok 3,7MΩ
Poślinione palce (równie dobrze mogą być spocone) to ok 90kΩ a pojemność tego kondensatora "wzrosła" do 12,5nF
To jest też powód dlaczego nie powinno się mierzyć elementów elektronicznych zamontowanych w układzie, na płytce.

To pokazuje jak bardzo uważnym trzeba być przy wszelakich pomiarach i trzeba wiedzieć jakich wyników się oczekuje.

Ja już orientacyjne wiem że przy przewodach YDYp pojemność jest ok 100pF/m, ale wystarczy że przewód będzie mokry i te wartości się zmienią.

O szukaniu uszkodzenia gdy nie znamy długości przewodu napisze kiedy indziej. Bo to też jest dosyć ciekawe ale jednocześnie bardziej skomplikowane.

Siema, potrzebuje opinie kogoś kto się obraca w kręgach sprzętu komputerowego. #konstruktorelektrykamator dla poprawy zasięgu

Muszę kupić #laptopy (1szt)
Przeznaczenie głównie przeglądanie dokumentów. Programowanie np PLC, central alarmowych itp (przydatny port COM). Jakość wideo to drugorzędną sprawa, oglądam głównie YT i to filmy typowo o tematyce technicznej, w 480p więc grafika nie musi urywać d⁎⁎y.
Ma to być typowy wół roboczy.

Przejrzałem allegro i w oko wpadła mi ta oferta:
https://allegro.pl/oferta/dell-rugged-14-5404-i5-4310-16gb-512gb-ssd-n252-13737035562

Warto? Czy nie warto?
Jak ktoś ma zamiar powiedzieć żebym dołożył 2k i kupił coś z większym dyskiem/ramem/grafiką itp to niech zamilknie. Aktualnie w PC mam 40GB SSD oraz 4GB RAMu, i starcza. Telefon mam 64GB, który ma 5 lat i mam jeszcze połowę wolnej pamięci.

#konstruktorelektrykamator

Szybka historia jak błaha usterka unieruchamia produkcję.

Już wczoraj dzwonili do mnie z piekarni że jakaś masz nie działa, a przed czyszczeniem działała.
Maszyna prosta do bólu, wyłącznik bezpieczeństwa, jedna krańcówka, silnik i zasilanie. Szybkie pomiary elementów stykowych i jest git, silnik też ma przejście
No to zostaje jeszcze jeden element stykowy. Wtyczka. Od strony wyłącznika bezpieczeństwa przewód miał 380pF, a od strony wtyczki 10pF. Czyli problem od strony wtyczki. Po otwarciu ukazał się taki widok.

Zarobiłem od nowa końcówki, w nowych długościach, dla bezpieczeństwa.

Dzisiaj nic konkretnego nie będzie. Trochę drobnych mało ważnych newsów.
#konstruktorelektrykamator

Znajomy buduje jakąś drewnianą szopę i chciał staromodne zawiasy które będą jak najbliżej ściany, w sklepach wszystkie są z jakimś odstawieniem. No to mu wytoczyłem takie, bliżej ściany to już chyba się nie da.
#obrobkametali

Inny znajomy wymyślił sobie że chce popielniczkę z tłoka od silnika diesla. Bo na stożku w komorze wirowej dobrze się petuje. Dziwne bo on nie pali fajków.
Tłok z silnika od Stara 200 #mechanikasamochodowa

Załatałem dziury w podłodze samochodu, to co ostatnio pisałem. Całkiem ładnie to wyszło. Wyklepywanie takich łat to nie jest prosta rzecz, trzeba pomyśleć gdzie metal się rozszerzy i jak się wygnie. Nie mam zdjęcia całości, tylko pierwsza łata.

Siostra wymyśliła sobie że chce stojaki na kwiatki na 3 nogach, jako żeby kupić takie to trzeba dać kilka stów to za ułamek tej ceny kupiłem drut, chwila cięcia na taśmowej, kilka minut #spawanie TIG i gotowe. Malowanie już nie w mojej kwestii.

I ostatnie zdjęcie z serii #zdjeciamasakry
Kto monterem k⁎⁎wa był? Jak nie masz czucia w łapie to se k⁎⁎wa śrubokręt dynamometryczny kup.

#konstruktorelektrykamator #mechanikasamochodowa
Kto by pomyślał że będę robił blacharke w samochodzie.

#konstruktorelektrykamator
Jestem na robocie. Montuję siłownik do bramy.
Oczywiście jak zawsze są jakieś kwiatki. Peszel na kabel jest, ale nie drożny. Więc trzeba zrobić to inaczej.
Trochę matematyki, metrówka i można wyjść w miejscu gdzie się planuje.

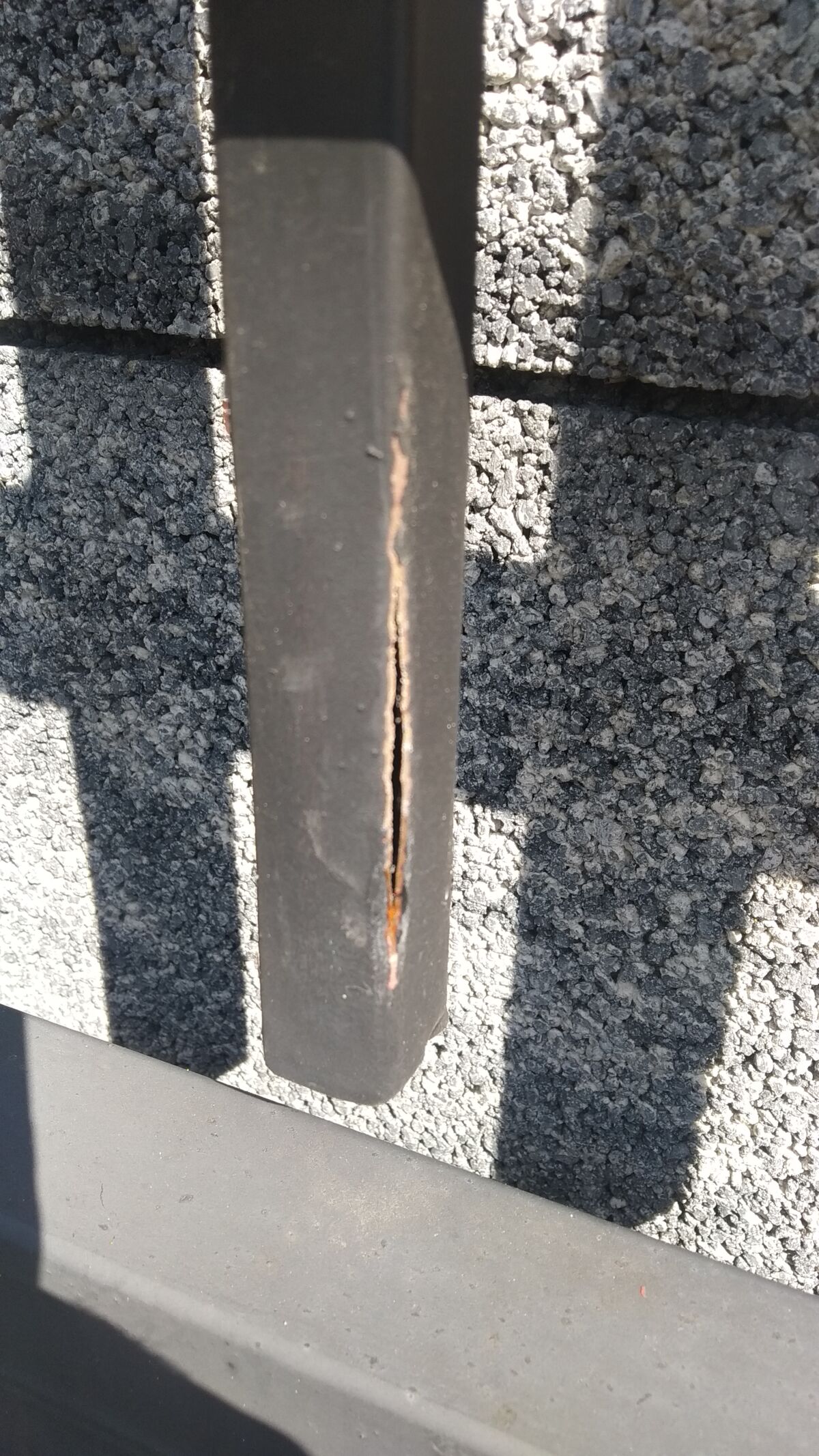

Brama sama w sobie też pozostawia sporo do życzenia. Profile zamknięte, ale tylko z jednej strony. Napadało wody lub się wykropliła. Zimą zamarzła i teraz prawie wszystkie są spuchnięte lub pęknięte.

Listwa zębata też zamocowana tak że jedna jest na maksa w górę, a kawałek dalej na maksa w dół. Dobrze że są jakieś fasolki i można co nieco wyregulować.

https://youtube.com/shorts/wCr5fOmqjPA?si=zd5AiCLq8hfi9wLj

Dzisiaj będzie coś na podniesienie ciśnienia. #konstruktorelektrykamator

Wolną chwilą w końcu zrobiłem sobie przetoczkę. Jest to proste narzędzie które łączy dwie butle, moim przypadku będą to butle z argonem.
Wykonanie dosyć proste, dwa stalowe wałki z kryzą, dwie nakrętki z porypanym gwintem W21,8x1/14, (czyli średnica gwintu to 21,8mm a skok gwintu to 1/14". No co za geniusz to wymyślił) i kawałka rurki miedzianej 1/4" od klimatyzacji. Liczyłem wytrzymałość takiej rurki i na spokojnie powinna wytrzymać te 150 atmosfer z nowej butli.
Przy lutowaniu cały czas w głowie miałem głos:
Tylko nie zapomnij o nakrętkach,
Tylko nie zapomnij o nakrętkach i dobrze je załóż.

Wkręciłem też zawór do małej 2 litrowej butli którą kupiłem na ulubionym złomie.
Żeby pozbyć się powietrza które można uznać za zanieczyszczenie podłączyłem pompę próżniowa i zrobiłem niską próżnię, w ten sposób pozbyłem się >99% powietrza. Po napełnieniu argonem ilość tlenu, azotu i wilgoci będzie marginalna.
Przy podłączaniu butli najpierw podłączyłem dużą (40dm³), małą przykreciłem tylko tylko. Dzięki temu mogłem przedmuchać przetoczkę argonem z dużej butli żeby nie wprowadzać powietrza do małej butli.
W czasie przetaczania gazu zawór na małej butli miałem odkręcony, a przepływ regulowałem na dużej. Gaz przelatujący przez zwężenie ze strefy wysokiego ciśnienia do niższego ulega procesowi Joula-Thompsona, czyli inaczej mówiąc oziębia się (to zależy od temperatury i konkretnego gazu, bo taki hel w temperaturze pokojowej przy rozprężaniu będzie się ogrzewał, no po⁎⁎⁎⁎ny, jak to szlachcic, on się tym nie przejmuje)
Rurka delikatnie się ochładza czyli pochłania ciepło z otoczenia. Gaz po trafieniu do małej butli ulega przemianie izochorycznej. Bo objętość mamy stałą czyli const, ciśnienie nam rośnie od zera do troche ponad 100 barów, co za tym też idzie wzrost temperatury gazu w małej butli, temperatura będzie ciut wyższa niż by to wynikało z obliczeń dla izolowanego układu. Bo tu mamy dodatkowy ładunek energii w postaci ciepła pochłoniętego przez rurkę czyli i gaz.
Po wyrównaniu się ciśnienia w obu butlach mała miała jakieś 50°C, i ciśnienie ok 130 barów, tak jak w dużej butli.

Taka mała butla przyda się na mobilne wypady #spawanie lub sprawdzanie szczelności klimatyzacji.

Np butle do aparatów tlenowych takich jak używają strażacy są pompowane do 300 barów. Proces napełniania specjalnie jest spowolniony i butle są chłodzone wiatrakami bo bez większego problemu mogłyby złapać 100°C. A dla kompozytowych konstrukcji byłoby to destrukcyjne. I na taki proces napełniania butli trzeba mieć uprawnienia z UDT.

Jeszcze na szybko zrobiłem rysunek adaptera do butli. Otwór fi7 ma jakieś 20mm głębokości, specjalnie jest większy od rurki 1/4" żeby lut kapilarnie wypełnił całą wolną przestrzeń.

Efekt działania zabawek pod wpływem zwiększanego napięcia zasilania.

Część 4

( ͡°( ͡° ͜ʖ( ͡° ͜ʖ ͡°)ʖ ͡°) ͡°)

https://www.youtube.com/watch?v=jSPy2XDASXQ

#ciekawostki #heheszki #hobby i kradziony #konstruktorelektrykamator

Bonjour, good morning, Ola e Buongiorno.
[#konstruktorelektrykamator](/tag/konstruktorelektrykamator) znowu atakuje III.
Fabuła i akcja taka sama jak w II mimo okrojonego budżetu.
Aaaakkkkcjjjaaa, romans.....

Pisałem ostatnio o naprawie pompki hydraulicznej na 700 barów. Brakowało mi tylko kulki żeby zakończyć robotę. Kulki przyszły, więc można składać. Ale jaką kulkę wybrać? 8mm to na pewno za duża bo testowałem, dolny wymiar ogranicza nam średnica otworu, żeby kulka nie wpadła. Tylko jak zmierzyć średnicę otworu który jest 29mm w głębi innego otworu? Niby są takie małe średnicówki ale akurat takiego sprzętu nie posiadam. Są wałki testowe (tzw sprawdziany), każdy o innej średnicy i sprawdza się który wchodzi a który nie. Ale tego też nie mam, protezą mogą być wiertła. Wiertło 4,2mm nie wchodzi a 3mm gdzieś zgubiłem. No to trzeba inną metodą.

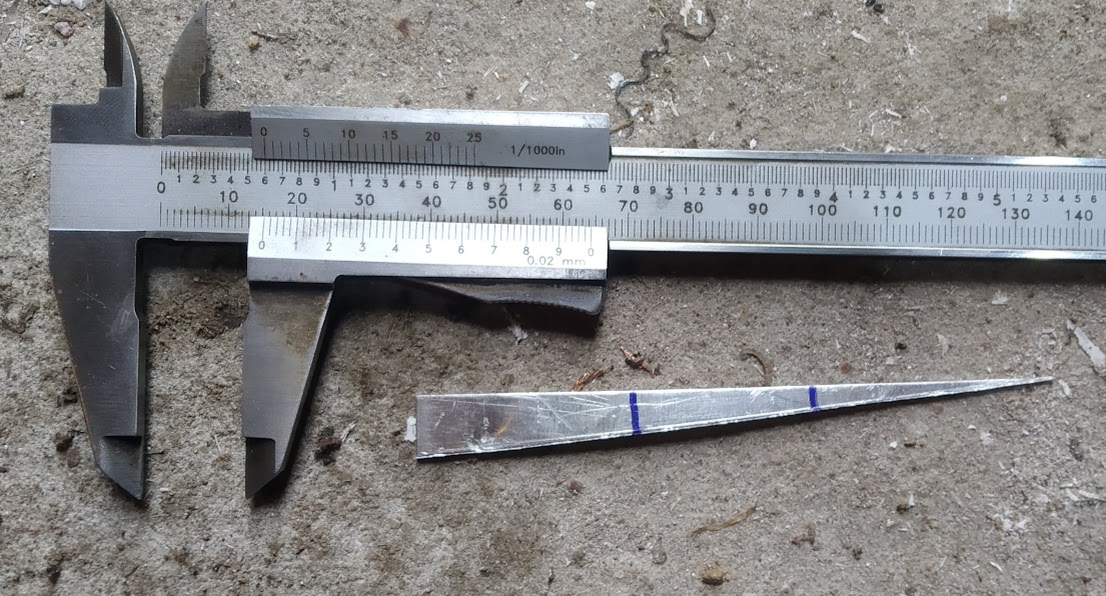

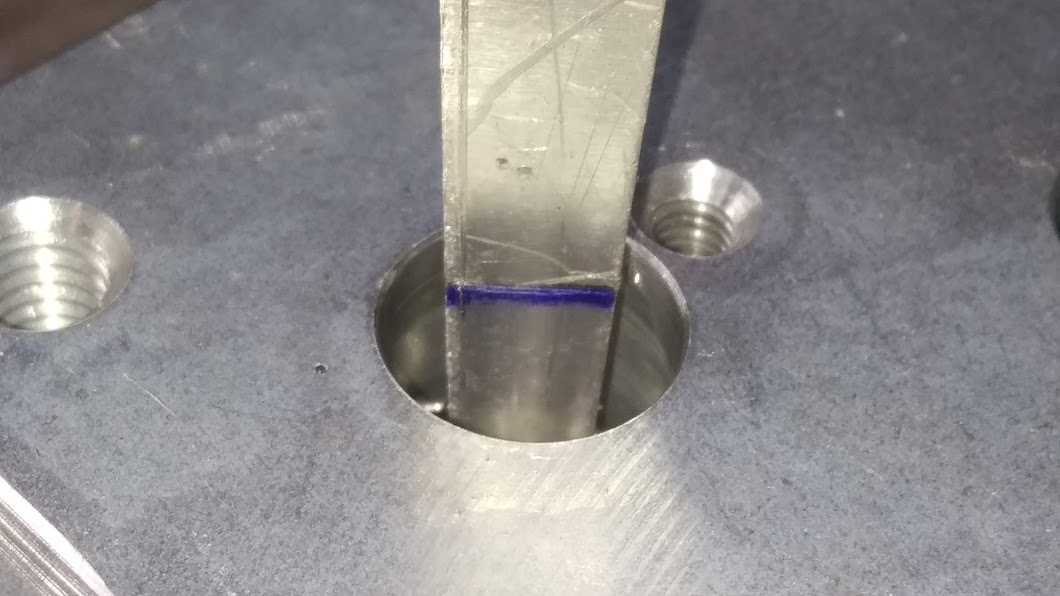

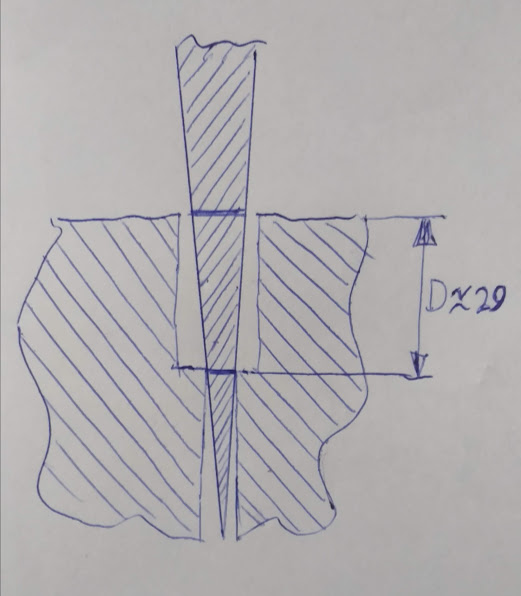

Z kawałka aluminiowej blaszki 0,8mm wyciąłem trójkącik (jak pizza). Wsadziłem go do otworu, zaznaczyłem gdzie jest powierzchnia elementu, zmierzyłem głębokość do pierwszego progu, o tyle przesunąłem marker i wyszło mi że szerokość drugiego markera to 4mm. Kuleczka 4,8mm akurat powinna pasować.
No i pasuje, nożyce tną drut jak parówki. Pompka jest ewidentnie dwustopniowa. Pierwszy stopień zapewnia szybki skok przy braku oporu a drugi stopień duże ciśnienie.

Jeszcze są rozpieraki do drzwi, muszę się nimi pobawić.

https://youtube.com/v/QAQZh60usLE

Dzisiaj będzie bez szału. Krótka notka z jednej awarii. #konstruktorelektrykamator

Dzwonią z tartaku że w czasie pracy piły zadziałał bezpiecznik nadprądowy, po włączeniu go silnik nie chce się uruchomić tak jakby dostawał tylko dwie fazy.

Skoro zadziałał ES, to sprawdźcie czy BMy są całe, bo może jednego wywaliło (choć nie powinno bo starałem się zachować selektywność).

BMy całe.

No cóż, rad, nie rad, trzeba jechać.

W takich sytuacjach naturalnym i oczywistym pomiarem jest sprawdzić czy faktycznie do maszyny dochodzą tylko dwie fazy. No i tak jest, w gnieździe normalne 3 fazy, a w maszynie już tylko dwie. Więc mamy problem w przewodzie zasilającym, przerwa w jednej żyle.

Lubię takie sytuacje, bo żeby zlokalizować taką przerwę trzeba mieć trochę wiedzy i sprytu. A tego brakuje wielu "fachofcom"

Standardowa moja metoda to pomiar pojemności między żyłami. Sprawne żyły miały ca. 5nF a uszkodzona koło 2,5nF. Hmmm, w połowie? Dziwne by to było. Pomiar od drugiej strony daje te same wyniki. Takie wątpliwości są czasami przydatne bo zapala się wtedy lampka że coś może być nie tak z pomiarem. Przykładowo jeśli między mierzonymi żyłami będzie nawet stosunkowo duża rezystancja pokroju kilkudziesięciu kΩ to miernik pokaże zawyżone wyniki. Bo czas ładowania kondensatora z równoległym rezystorem będzie dłuższy niż samego kondensatora. A to da fałszywy wynik wyższej pojemności.
Ale tutaj wyniki z obu stron i z każdą sprawną żyłą są takie same.
Mimo to nie ufałem swoim pomiarom i wyciągnąłem oscyloskop żeby zrobić badanie TDR. Impedancja zwykłego przewodu oscyluje w okolicach 100Ω, więc nawet kilka kΩ równoległej rezystancji nie wpłynie znacząco na pomiar.
No i TDR też pokazuje uszkodzenie gdzieś w połowie długości. Poprosiłem pracownika (tartaku, nie mojego, za biedny jestem na pracownika) żeby poprzeginał przewód na wskazanym odcinku. W pewnym momencie wykres na oscyloskopie zmienił się tak jakby żyła była cała. BINGO, TO TU!

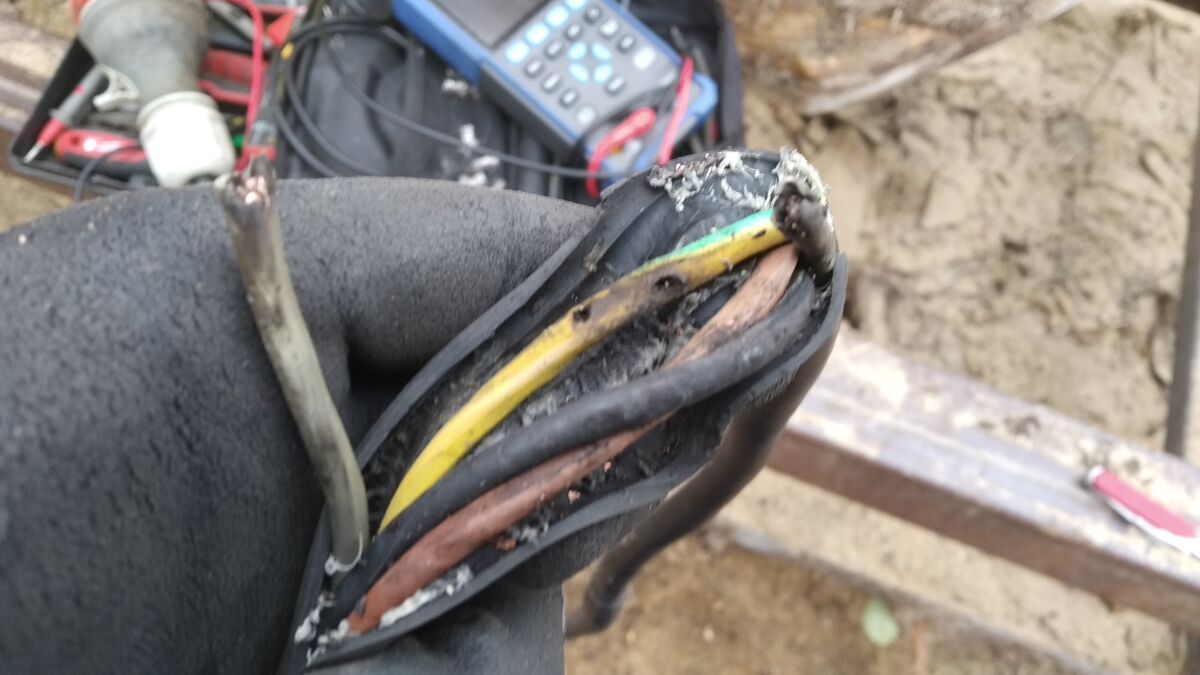

Jedno cięcie nożem i usterka zlokalizowana co do centymetrów. Czas całej akcji? Jakieś 20 minut wraz ze zrobieniem mufy kablowej żeby maszyna mogła znów pracować.

Jest jeszcze kilka sposobów na lokalizacje takich usterek, można podpiąć uszkodzoną żyłę do fazy, pozostałe uziemić i szukać miernikiem na funkcji NCV gdzie kończy się faza, ale to wymaga rozbierania wtyczki i innych dodatkowych procesów. Są też lokalizatory takich uszkodzeń. Sam użyłem takiego do znalezienia uszkodzenia w pętli indukcyjnej od kosiarki.
Opis o tutaj
Składa się z nadajnika który generuje kilka lub kilkanaście kHz i odbiornika który w miejscu przerwy przestaje odbierać sygnał.
Można by też próbować z metodą dopalania żył, podpina się np spawarkę z HF i patrzy gdzie zaczyna się palić przewód.
