Po pięciu latach, Ruch Oporu wychodzi z podziemia #technologia #elektryka

#konstruktorelektrykamator
Gooooooodddd mooooorrrrnniing!
Jak się czujecie? Jak poziom serotoniny?
Ja mam kilka powodów żeby był wysoki.

Po primo.
Primitive Technology wrzucił nowy film. No normalnie za kilka odcinków to będzie budował turbosprężarki z tej gliny.
https://youtu.be/1799Rqn71A8

Po secundo
Skończyłem obszywanie rozdzielnicy głównej. #elektryka #remontujzhejto
Kilka małych zmian, kilka elementów doszło.
Zostało kilka pojedynczych miejsc na szynach. W rozdzielnicy 2x18 bym się nie zmieścił. Tu też jest ciasno, ale to raczej ze względu na małe gabaryty samej obudowy. 3x18 z EPN jest ponad 10cm wyższa, ale teraz to już po ptakach. Zauważcie że nie ma tutaj żadnego wyłącznika automatycznego tzw esa. Jedyny automat to RCD typ B z ∆I 300mA. Cała reszta to elementy pasywne (jeśli tak można nazwać SPD) i zabezpieczenia topikowe.

Po tercio
Uruchomiłem w końcu #fotowoltaika na #deye. Dzisiaj ma być ładny dzień, mogłoby produkować pełną parą. Ale nie będzie. Dlaczego? Bo jeszcze nie zgłosiłem rozbudowy do OSD i ustawiłem ograniczenie wysyłania mocy na 1,05kW. Bo tyle miałem wcześniej zgłoszonej PV. A mam dwa tygodnie na zgłoszenie to na spokojnie się wyrobię. Ciekawe czy w sumie nie mógłbym już jechać na pełnej mocy i zgłosić w te dwa tygodnie? Dobra, w poniedziałek się ogarnie.
A, i już po uruchomieniu zorientowałem się że przecież muszę jeszcze założyć rdzenie ferrytowe na przewody żeby zakłóceniami nie siało. To wieczorem się zrobi.

Po quarto
Jadę po południu latać szybowcem.

Elo mordziaki
Z tej strony #konstruktorelektrykamator

Wczoraj przyszła w końcu nowa rozdzielnica #elektryka do AC. Niby jest większa bo 3x18 ale fizycznie jest niewiele większa. Bo odstęp między szynami jest węższy. Ale tak czy siak jest więcej miejsca na aparaty i kabelki.
Część zdążyłem wczoraj obszyć, głównie aparaty od zasilania przychodzącego. Na dzisiaj zostawiłem sobie aparaty na odpływy do kolejnej rozdzielnicy.
WLZ mam w postaci ASXsN 4x25. Jako że jest to kabel samonośny to materiał z którego jest wykonany nie jest czystym aluminium i nie poddaje się tak łatwo formowaniu. No i druga kwestia, zasilanie musi wejść na 3 różne aparaty, więc muszą być mostki, czyli po dwa kabelki pod jeden zacisk, 2x25 nie wejdzie, patrzyłem, największe to 2x16. A przecież nie będę odcinał drutów z ASXsN żeby podeszło pod zacisk. Jeszcze zostaje kwestia kontaktu miedź-alu, ogólnie te metale się nie lubią, zwłaszcza jeśli mają dostęp do powietrza i wilgoci. Jak rozwiązać ten problem? Kupiłem tulejki przejściowe. Jest to specjalna konstrukcja gdzie tulejka miedziana została termiczne zgrzana z tulejką aluminiową co zapewnia hermetyczne połączenie i brak ryzyka korozji elektrolitycznej. I jednocześnie umożliwia przejście z przekroju 25mm² Alu na 16mm² miedź. A przewodem typu LgY 16 już bardzo łatwo się manewruje w rozdzielnicy. A takim LgY 16 na lajcie można długotrwałe puścić i 80-90A i nic mu się nie stanie. Więc mam dwukrotnie przewymiarowane okablowanie. Nic straconego, będzie mniejsze IPZ i mniejsze spadki/wzrosty napięcia.
Jak dobrze pójdzie to dzisiaj odpalę tą całą maszynerię. I w końcu #fotowoltaika zacznie na siebie zarabiać.
U góry rozdzielnicy widać trzy białe elementy z kolorowymi taśmami. To są przekładniki prądowe do falownika. W ten sposób mierzy prąd wypływający do sieci, można mu ustawić żeby nic nie eksportował, lub tylko jakąś określoną moc. I chodzi tylko o sieć, w domu może być zużycie na poziomie np 2kW, w garażu kolejne 4kW, na falowniku ustawiony eksport do sieci 1kW i tak będzie regulował napięciem żeby faktycznie do sieci płynęło tylko 1kW (ok 1,6A na fazie).

#konstruktorelektrykamator melduje się o poranku z raportem z placu boju.

Nową rozdzielnicę główną składam z tego co udało mi się załatwić z roboty. A jest to np rozłącznik Z-SLS/CB/3 D02 firmy Moeller która została przejęta przez EATONa i zmieniły się tylko znaczki a formy do produkcji są takie same od lat. Bo jak coś jest dobre to po co zmieniać?
Ale jak to bywa ze sprzętem zdobytym na robocie ma jakieś małe niedoskonałości. Ten egzemplarz np miał wyłamany zatrzask który trzymał go do szyny TH, za to miał już wkładki topikowe wewnątrz, to jestem na plus. Ale jako że rozdzielnica jest budowana wg mojego widzimisię to mam drugi taki rozłącznik, już współczesny, kupiony na alledrogo z napisem EATON. Zapięcia są identyczne jak w starym. Zrobiłem model 3D, siedziałem nad nim prawie do północy, to pewnie dlatego że późno zacząłem. Akurat w szkole mam dostęp do #druk3D to sobie druknąłem od razu 5szt, tak na zapas. Pasują jak ulał, no i po dwa zatrzaski na aparat, będzie sztywniej siedziało. Co ciekawe dla niektórych może się okazać jaka wkładka będzie tam siedziała. No to mówię, D02 63A gG. Dla podpowiedzi dodam że jako zabezpieczenie przedlicznikowe mam NH00 80A gG, a drugie to ETImat 40A, po którym są dopiero te D02 63A. Ktoś jest wstanie wykazać słuszność albo niesłuszność takiej kolejności zabezpieczeń? Z tych obu aparatów będzie zasilana podrozdzielnica w domu, oraz rozdzielnica w garażu. Aaa, i IPZ w RG będzie na poziomie 0,45Ω, a w garażu może jakieś 0,55Ω.

@starebabyjebacpradem wołałeś mnie kiedyś do obrazka z zasilaczem do gniazdka podpiętym na pomarańczowe kostki.
Patrz na to:
Dwie ośmiopinowe czasówki podpięte na pomarańczowe złączki. Dlaczego tak? Bo pieprznąłem się w zamówieniu. Miałem otwarte karty z czasówkami na 8 i 11 pinów, i tak samo z gniazdami do nich. No i coś poszło nie tak, że zamówiłem czasówki na 8 pinów, a gniazda na 11. Maszyna rozgrzebana, jutro z rana musi być sprawna bo będą próby nowej technologii garbowania skór. To trzeba jakoś to dokończyć, rzeźba jak ta lala ale rzeźba funkcjonalna.
Już zamówiłem podstawy na 8 pinów, następnym razem (albo jak mawia mój sąsiad: następną razą) się wymieni.
A dla ciekawskich po co są te dwie czasówki? Jedną się ustawia czas pracy maszyny, a drugą czas przerwy w pracy. Wykorzystywany jest ten tryb na nocnych zmianach. Skóry leżą sobie przez godzinę w bębnie, potem przez kilka minut się pokręcą żeby przez kolejną godzinę znów leżeć. Jest jeszcze w układzie przekaźnik bistabilny który ma za zadanie odwracać kierunek kręcenia się bębna przy każdym kolejnym cyklu. Bo jak się tego nie zrobi to rano zamiast skór jest jeden wielki węzeł Gordyjski.
A na koniec poglądowy schemat jak są podpięte czasówki.

Aaa, i jeszcze jedno.
Dzisiaj w godzinach 10-13 firma RST organizuje szkolenie dotyczące zabezpieczeń przepieciowych. Więc jeśli ktoś ma cokolwiek wspólnego z #elektryka i #fotowoltaika to zapraszam. I od razu mówię, nic mi za to nie zapłacili, a wręcz odwrotnie. To ja im zapłaciłem kupę kasy za ograniczniki przepięć.

Czy ktoś z szanownych Tomków wlutowywał kamerkę samochodową w obwód? Chciałbym się dowiedzieć, jak to zrobić i czy bardzo trudne. Auto najprostsze z możliwych, Peugeot 206. Ile ewentualnie mogłaby kosztować taka usługa? #samochody #elektryka

Jak jesteś #konstruktorelektrykamator to nie ma tak że czegoś ci zabrakło i nie skończysz roboty. Wtedy musisz pójść do warsztatu i z resztek złomu zrobić to co ci potrzbne.

Kończę układanie paneli #fotowoltaika , ale jak to zwykle bywa przy zamówieniach hurtowych czegoś zabrakło, a dokładniej to blaszek łączących profile. Te blaszki mają dwie funkcje, usztywniają połączenie, i dają metaliczne połączenie dla celów ochrony przeciwporażeniowej i przepięciowej.
Z kawałka jakiejś blaszki, za pomocą kilku uderzeń młotka zrobiłem sobie takie łączniki i mogłem spokojnie dokończyć układanie profili.
Dwie środkowe to oryginał, dwie zewnętrzne to moje podróbki:registered:.

Wczoraj wrzuciłem na dach 8 paneli, dzisiaj z samego rana kolejne 4, specjalnie tak wcześnie żeby nagrać film. Zostały dwie sztuki i string gotowy. Będzie można wziąć się za montaż falownika.
https://youtube.com/shorts/S632txRZl9g
I tu na filmie od razu widać przewagę układu wschód-zachód nad samym południem. Co prawda u mnie jest północ południe ale chodzi o moment kiedy panele są oświetlone.
Wschód słońca dzisiaj był ok 4:20. Zanim dobrze się wysunęło słońce nad horyznot to była załóżmy godzina 5. Czyli północny string od 2h będzie dawał energię a południowy dopiero jakieś 3h po wschodzie. O zachodzie już tak dobrze nie ma, ale duża moc całej instalacji skomponuje to.

#elektryka RCD typu B firmy #etek zrobiło na mnie tak dobre wrażenie że zamówiłem kolejną. Tym razem 63A i ∆I 0,3A (bo taka była dostępna). Będzie zabezpieczała całą instalację, a typ B jest dlatego że w przypadku pracy wyspowej Impedancja Pętli Zwarcia (IPZ) ma zbyt dużą wartość żeby zadziałało Samoczynne Wyłączenie Zabezpieczenia (SWZ) i jego funkcje przejmuje RCD, a w warunkach brzegowych pracy falownika można spodziewać się upływu prądu DC, a typ B wykrywa taki upływ i rozłącza obwód.

Eksperyment socjologiczny.

Dzwoni rano somsiad, ze jakiś problem z prądem i czy pomogę, bo pan elektryk nie ma czasu, a fachowcy czekają.

Idę obadać temat. Okazuje się że łuprawniony elektryk dał do rbetki (rozdzielnicy budowlanej) zabezpieczenie na siłę (3 fazy) typu B (czyli takie zwykłe domowe, jak do lodówki), a taki wyłącznik jest wyrzucany przy rozruchu każdego mocniejszego sprzętu, np. agregatu tynkarskiego. Dodatkowo przewód neutralny do gniazda siłowego był niedokręcony na szynie i sobie prawie wyszedł na spacer. No ale łuprawniony robił, to nawet nie ma co dyskutować.

Miałem na stanie wyłącznik typu C, podmieniłem, podokręcałem, 15 minut gotowe.

Somsiad się pyta ile się należy.

No i w tym momencie złośliwość wzięła górę, chciałem się poczuć jak prawdziwy fachowiec i mówię, że tysiaczek się należy.

Somsiad poszarzał na twarzy, przełknął i pyta się czy blikiem może przelać, bo gotówki tyle nie ma. 😁

Cóż, chyba trzeba się przekwalifikować, robić na odpierdol i zmieniać co pół roku Q7 na nowe.

Ps. Oczywiście nie wziąłem od niego tego tysiąca. 😁

#hydepark #budowadomu #budujzhejto #elektryka

#konstruktorelektrykamator
Wczoraj była bardzo ładna pogoda, więc jak co dzień robiłem różne nikomu nie potrzebne rzeczy.
Np pomalowałem pierwszą warstwą farby przestrzeń gdzie ma być centrum kontroli #fotowoltaika i innej #elektryka
Te trzy ściany z kawałkiem sufitu to ok 15m². Poszło na to 4l gruntu, i ledwie ze 2l farby. Ale tu jeszcze będę kładł drugą warstwę.
Zmiana jest o 360°. Wcześniej ściany były dosłownie czarne, bo to był składzik na węgiel, żeby grunt i farba dobrze przyjęły się na ściany to przeczyściłem wszystko szczotką drucianą na szlifierce kątowej.
Po lewej tam gdzie wystaje ze ściany czarny kabel będzie rozdzielnica główna, zabezpieczenia nadprądowe w postaci rozłączników bezpiecznikowych D02, SPD, przełącznik źródeł zasilania. I odejście zasilania na dom i garaż, nawet już dziura jest wykuta na kabel.
Po prawej zawiśnie rozdzielnica do PV, metalowa, bo odporniejsza na nieprzewidziane atrakcje.
A po środku serce całego układu czyli falownik Deye 12kW.
Jakieś 0,5m nad podłogą będzie przyczepiona bednarka, tak żebym miał łatwy sposób na podpinanie wszystkich PE.
I prawdopodobnie po prawej będzie miejsce na magazyn LiFePO4 30kW.
Wszystkie kabelki mam zamiar prowadzić w korytkach instalacyjnych 60x130, powinno wystarczyć miejsca na wszystko.

Żeby posprzątać tą wnękę musiałem zdemontować część starej instalacji #pompaciepla którą sam zrobiłem ze starej klimatyzacji.
Oj, ale wtedy błędów narobiłem, ale i ile wiedzy zdobyłem. Mnóstwo nowych zagadnień z fizyki. Najciekawszy motyw to chyba był z budową zaworu rozprężnego, a bardziej precyzyjnie mówiąc to dławiącego.
Najpierw chciałem zrobić wersję elektromechaniczną, ale właśnie ta część elektro mi nie wyszła. Bo nie byłem wstanie dostosować układu analogowego do założeń. Więc została wersja bio-mechaniczna, kontrolą zajmował się człowiek. Ogólnie założenia były totalnie błędne, nie kontrolowałem przegrzania czynnika tylko temperaturę gazu trafiającego do wymiennika. Takie sterowanie powoduje że w czasie pracy PC był tylko jeden moment gdy pracowała optymalnie, a tak zawsze poza obszarem efektywnej pracy. Chyba można by powiedzieć że nigdy nie pracowała efektywnie, bo sprężarka była na czynnik R410A a ja napełniłem układ R290. Totalnie różne czynniki, inne ciśnienia pracy, inne przepływy masowe potrzebne. No ogólnie zbieranina elementów bez ładu i składu.
Chyba nie opisywałem tego jak budowałem tą pompę. To może kiedyś opiszę.
No ale co zdobyłem wiedzy to moje.
Na zdjęciu wymiennik płytowy kupiony z jakiejś przeceny, ale nówka. Działa, sprawny, poczeka na kolejny projekt.

#konstruktorelektrykamator
Jedna strona paneli #fotowoltaika ułożona.
30szt po 425Wp czyli 12,75kWp.
To już daje drugą największą instalacje na wsi, a jak dołożę trzeci string to będzie największa.*
Podzielone na dwa stringi, ale i tak będą podpięte pod to samo MPPT w falowniku.
Ogólnie to już w czwartek było zamontowane, ledwo zdążyliśmy założyć 3szt i przyszedł deszcz z piorunami, co wymusiło przerwę. Na szczęście mapa radarowa w aplikacji Windy umożliwiła celną analizę kiedy można wrócić na dach. I tak do godziny jakiejś 18 położyliśmy brakujące panele.
Teraz tylko zawiesić i podpiąć falownik. A przyda się, bo od kilku dni ciągle migają mi prądem. Za dnia to pół biedy, ale w nocy za każdym razem jak wróci zasilanie to drukarka zaczyna swoje testy i mi brzęczy. A wczoraj to jeszcze żarówki same mi się zapalały, bo tak były ustawione że po powrocie zasilania mają się zapalić, teraz jest że mają wrócić do wcześniejszego stanu.
No i po to będzie mi potrzebny hybrydowy falownik. Własne niezależnie źródło energii #elektryka

*Dla tych którzy się martwią o napięcie w sieci. Transformator do którego jestem podpięty ma 63kVA, moja instalacja będzie miała 18,7kWp, druga u dalszego sąsiada ma 14kWp, napięcie w sieci teraz mam 0 bo akurat wyłączyli, ale normalnie jest 235V i IPZ na poziomie 0,4Ω na zaciskach w złączu, więc w RG będę miał nie więcej jak 0,5Ω, nawet przy pełnej mocy i cosFi 1 daje mi to prąd 27A, czyli wzrost napięcia o 13,5V. A realistycznie moce będą mniejsze, część energii nie trafi do trafa tylko do sąsiadów co finalnie da wzrost napięcia o nie więcej jak 10V.

#konstruktorelektrykamator #elektryka #budujzhejto

STOP! Test bezpieczeństwa

Macie w domu instalację elektryczną? Niemal na pewno 107% z was odpowiedziało że tak.
A skoro macie instalację to jestem gdzieś tam rozdzielnica elektryczna w której na 95% siedzi urządzenie zwane wyłącznikiem różnicowoprądowym. Jest to sprytne urządzenie które zabezpiecza wasze zdrowie i życie przed porażeniem. Nie, ono nie ma zadziałać w czasie porażenia tylko ma jemu zapobiec. Na większości tych urządzeń producent umieścił napis, zazwyczaj mały, często tylko po angielsku. A jego sens brzmi tak:
>Testować co....
No i tu różnie zalecają, jedni co miesiąc, inni co dwa, trzy, co pół roku a czasami co rok. A po co to? A żeby sprawdzić czy faktycznie urządzenie wciąż jest sprawne. Czy wciąż możemy mu ufać. Testowanie polega na naciśnięciu przycisku TEST. Jak urządzenie jest sprawne to się wyłączy. Ale nawet takie testowanie nie zwalnia z okresowych pomiarów instalacji elektrycznej.

A czy ty testowałeś już swoją różnicówkę?

A skoro jesteśmy przy testowaniu elementów bezpieczeństwa to zadaj sobie kolejne pytanie. Jaki typ ogrzewania budynku masz?
I tu też blisko 100% ankietowanych powie że hydrauliczne, czyli ciepło rozprowadzane za pomocą wody/glikolu/oleju przez rurki.
Każdy element takiej instalacji ma swoją objętość. Np 100mb rurki PEX do ogrzewania podłogowego to jest ok 11 litrów, a w domu potrafi być ponad kilometr a czasami dwa takiej rurki. Ale ogrzewanie podłogowe to pikuś, bo to ogrzewanie niskotemperaturowe. Ale stare systemy na grubych rurach, starych grzejnikach i stare kotły śmieciuchy. Tam jest dużo wody gdzie jednocześnie jest sporo różnica temperatur między wygaszonym kotłem a rozpalonym. A jak wiemy każda substancja ma coś takiego jak rozszerzalności temperaturowa. Np dlatego kiedyś pociągi stukały, bo były przerwy dylatacyjne dla kompensacji wydłużania i skracania się szyn od temperatury. Teraz już się od tego odchodzi. Ale ja tu o wodzie, w takiej instalacji CO objętość wody może zmienić się o kilka % w zależności od różnicy temperatur. A to powoduje że gdyby układ był szczelny to rosło by ciśnienie i mogłoby dojść do jakiegoś uszkodzenia. Stare układy otwarte miały naczynie wzbiorcze którym dochodziło do przelania się naddatku do kanalizacji/poza budynek. W nowych systemach stosuje się układy zamknięte, i jako kompensację robią naczynia przeponowe, zazwyczaj stalowy zbiornik z gumowym balonem w środku. Poduszka powietrzna kompensuje zmianę objętości wody, taki mały hydroforek. I tu dochodzę do tego czego chciałem. Zazwyczaj przy takich zbiornikach jest kolejny element bezpieczeństwa, nazywa się zawór bezpieczeństwa. Proste urządzenie, tłoczek dociskany sprężyną do otworu, jak ciśnienie będzie za duże to się tłoczek uchyli i upuści trochę wody zmniejszając ciśnienie. Tylko zawór musi być sprawny. A jako że tłoczek jest zazwyczaj gumowy to potrafi się przykleić do gniazda, lub tak odkształcić że nie będzie wstanie się poruszyć. Dlatego i tu producenci dają instrukcję żeby testować okresowo zawory bezpieczeństwa. Zazwyczaj polega to na przekręceniu gałki o 90 lub 180° i tu uwaga, a w sumie dwie.
Jeśli zawór jest sprawny to poleci dosłownie kilka mililitrów wody, jeśli jest niesprawny to może polecieć bardzo dużo wody. Więc jeśli nie testowaliście zaworów przez długi czas to przygotować się na to że może trzeba będzie go wymienić.
Ile takich zaworów jest w instalacji, zazwyczaj dwa. Jeden na cześć CO, a drugi na CWU.

A czy ty, testowałeś już swoje zawory bezpieczeństwa?

Tak że możecie wpisać sobie w kalendarz nowe zadania, zazwyczaj co kwartał.
Testować RCD i zawory bezpieczeństwa w CO.
W ten oto sposób dbacie o bezpieczeństwo swoje i bliskich, oraz wasze życie nabrało jakiegoś sensu.

#elektryka
https://youtube.com/shorts/FiQoM8Aj2Fg

#konstruktorelektrykamator
Zrobiłem test porównawczy chińskiej RCD firmy ETEK oraz Siemensa.
Połączenia przewodem Dy16 żeby jak najmniej ciepła wydzielało się na nich samych, i wybrałem jak najdłuższe ścinki żeby miały jak najwięcej powierzchni do oddania ciepła.
Najpierw chciałem mierzyć temperaturę jednym miernikiem, bo ma możliwość podpięcia dwóch termopar. Ale jako że termopary to dwa metalowe druciki stopione razem na końcu które całkiem dobrze przewodzą prąd, i jednocześnie obie sondy są jakoś połączone elektrycznie wewnątrz miernika to w czasie pomiarów dochodziło do wyzwalania RCD, bo część prądu przepływała przez sondy i miernik zamiast przez grube druty. Dlatego zastosowałem dwa mierniki.
Spadki napięć i temperatury sugerują że ETEK ma lepiej wykonane styki, dzięki czemu mniej się grzeje niż Siemens. A skoro Siemens deklaruje że wytrzyma 63A to na ETEKa bez wahania mogę puścić 40A w swojej instalacji.

Podsumowując. ETEK działa przy upływie prądu DC, w końcu to typ B, działa normalnie dla upływów AC i impulsowych. Dla wyższych częstotliwości typu 500Hz radzi sobie gorzej ale wciąż zareaguje. No i jakość styków lepsza niż w porównywanej RCD Siemensa.
A koszt? Ok 300zł, w porównaniu do ok 3000 za coś z eti, Eaton, Legrand bądź coś podobnego.
Więc jak ktoś montuje #elektryka i #fotowoltaika lub ładowarki do #EV to powinien się zaopatrzyć w taki egzemplarz.

https://youtu.be/869ETCSvbhI

#heheszki #elektryka

What's up bros?
Mam materiał na kolejny wpis #konstruktorelektrykamator
Wczoraj był wpis z testem na wykrywanie upływu DC, i wczoraj zrobiłem w końcu test długotrwałego obciążenia tej chińskiej RCD.
Obciążenie było na wszystkich 4 torach po 50A, co jest sytuacją niestandardową, bo w sieciach 3f i symetrycznym obciążeniu przez tor N nie płynie praktycznie żaden prąd.
Licząc ze spadków napięcia na torach to wychodzi że impedancja wewnętrzna toru wynosi ok 0,8mΩ, straty na ciepło to wzór P=I²R, zakładając że Z=R to wychodzi 2W strat na każdym torze, przy 50A. A takie prądy rzadko będą przez nią płynęły, częściej takie do 25-30A, a to przekłada się na straty 0,72W czyli blisko 3x mniej niż przy 50A. Więc jej temperatura nawet w zamkniętej obudowie nie będzie jakaś duża, pewnie ledwie kilka stopni wyższą niż otoczenia.
Zrobię jeszcze test porównawczy z innymi RCD, i np typowymi esami, zobaczymy co się bardziej grzeje.
https://youtu.be/dMTRSTqXMqA
#elektryka
Różnicówka z przeznaczeniem do #fotowoltaika

Krótki wpis informacyjny #konstruktorelektrykamator #elektryka co tam się wczoraj działo w garbarni przy jednej z maszyn. Prasa wałowa do skór, mają regulowaną siłę docisku wałów. Regulacja opiera się o proporcjonalny zawór hydrauliczny. Im wyższe ma być ciśnienie tym bardziej się zamyka. Sterowanie cewką zaworu można by zrobić poprzez źródło prądowe, ale to jest zbędna komplikacja, dlatego jest sterowany przez PWM, a to dosyć łatwo wygenerować w PLC. Moim zadaniem było sprawdzić czy zawór dostaje odpowiednie zasilanie, bo multimetr pokazuje od 4 do 6V, a cały system jest na 24V. Mając trochę doświadczenia wiedziałem że może być PWM, więc wziąłem oscyloskop. Po podłączeniu sondy do kostki ukazał się ładny prostokąt,
I co ciekawe regulacja nie jest przez zmianę szerokości impulsu, tylko przez zmianę częstotliwości, finalnie wypełnienie się zmienia, ale to jest niestandardowe rozwiazanie (włoska maszyna, i już wiadomo dlaczego). Napięcie dochodzi, ale czy prąd płynie? Bo to on wykonuje całą robotę. Założyłem sondę prądową na jedną żyłę i ukazał się taki przebieg. Żółty to napięcie, a niebieski to prąd. Fajnie widać jak prąd powoli narasta w czasie impulsu żeby potem powoli opadać przy braku impulsu. Wartość skuteczna prądu jest kontrolowana, wartość maksymalna również, bo będzie największa na końcu impulsu, a ten jako że ma stałą długość trwania to i prąd zawsze będzie miał stałą wartość maksymalną.

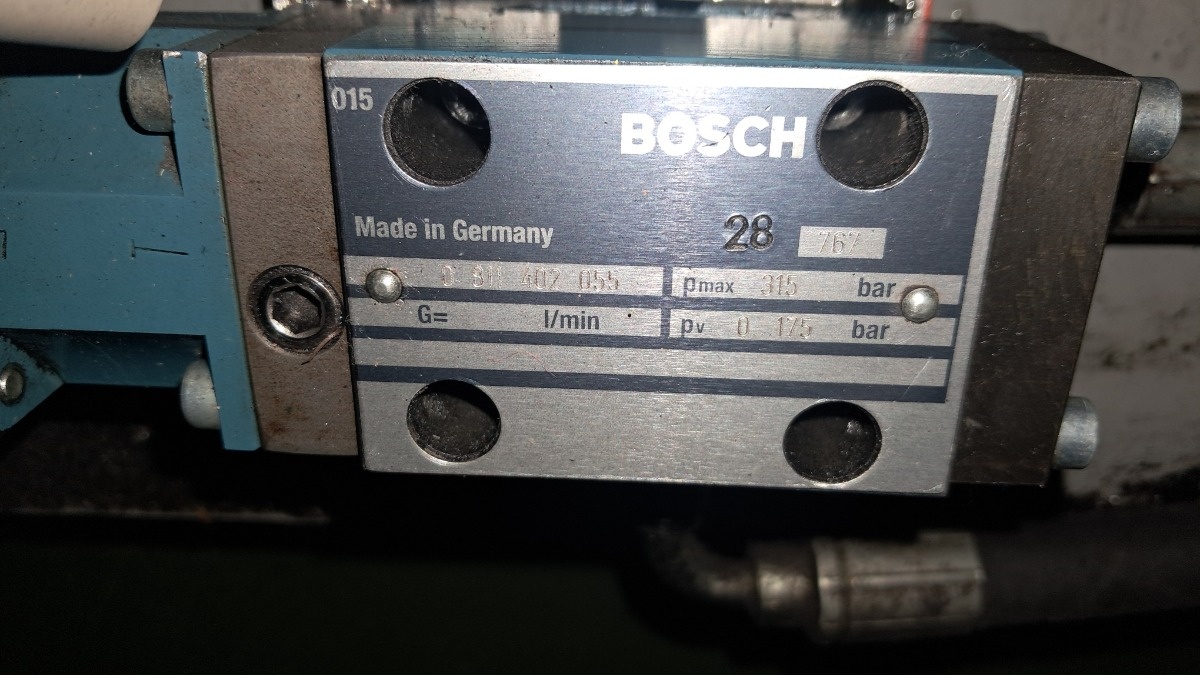

Finalnie okazało się że sterowanie jest ok, problemem jest zawór, bo nie reaguje na małe zmiany zadanych wartości, przestawienie z 10 na 15 barów nic nie robi, ale z 10 na 40 już zareguje, i to samo w drugą stronę. Wg mnie po prostu jest zatarta iglica sterującą, i dopiero duże zmiany wartości zadanych są wstanie pokonać opory tarcia.
Ma ktoś na sprzedaż taki zawór?

#konstruktorelektrykamator
Na żywo z placu boju. #elektryka
Wczesnym rankiem dostałem informację że w piekarni nie działa maszyna do robienia rogalików.
Podjechałem na miejsce, no i faktycznie nie działa. 3 fazy dochodzą ale wraz nie działa. Sterowanie to prostu układ stycznika z podtrzymaniem i dwie krańcówki.
Krańcówki przewodzą prąd, ale na cewce stycznika nie ma zasilania. Okazało się że styk NC w przycisku nie przerodził prądu, cieniutka warstwa brudu na stykach stała się izolatorem. Rozebrałem, wyczyściłem, przewodzi prąd. Ale maszyna dalej nie działa. Kolejne pomiary, okazało się że 3 fazy dochodzą, ale bez N. Sprawdziłem czy żyła ma przejście, i miała, ale z doświadczenia wiem że takie chochliki są wredne. Rozebrałem wtyczkę, pociągnąłem za niebieską żyłę, i wyszła z otuliny. Tyle razy był zwijany ten przewód że się połamał.
Teraz jadę do garbarni naprawiać kolejną maszynę.

Dzień drugi zmagań z #fotowoltaika u moich rodziców w górach, dziś konstrukcja została zmontowana i założone pierwsze panele, niestety upał dał się we znaki i prace skończyliśmy wcześniej.

Wieczorem po drzemce zacząłem przygotowywać okablowanie BMSa, bateria będzie stała na takiej półeczce, później zostanie obudowana.

Ostatecznie zamiast planowanych 45 stopni, konstrukcja ma 49 stopni nachylenia - nawet lepiej, a jakby miała 60 stopni to by było ideolo na zimę.

#dildomajsterkuje #elektryka #zrobtosam #hobby

#elektryka postawili mi fioletowy modlitewnik na wsi

My święto pracy świętujemy prawilnie - ciężką pracą.

Jesteśmy u moich rodziców w górach w Beskidzie Niskim.

Slupy do konstrukcji fotowoltaiki prawie zrobione. Teraz przerwa na obiad a później składanie baterii i montaż falownika. Jutro skręcanie do końca konstrukcji i jak starczy czasu to układanie paneli. Wołam @myoniwy który też miał robić fotowoltaike w majówkę.

Specyfikacja:
Konstrukcja na gruncie 45 stopni nachylenia, 16 paneli 440Wp, bateria z 16 ogniw EVE 280Ah i JK Smart BMS 150A, falownik Growatt 6000ES. Całość około 16 tys zł. za gotówkę bez pomocy państwa.

#fotowoltaika #konstruktorelektrykamator #hobby #elektryka #dildomajsterkuje

#elektryka co autor miał na myśli? @myoniwy ?
widzę tu pomysłowość rodem z jakiejś dalekowschodniej myśli technologicznej, ale może ma to sens -?

edycja: kurde, patrze i patrzę - pomyślałem, że może działać w założeniu tylko jedna rozdzielnia jednocześnie, a zasuwa nie pozwala na uruchomienie obudwu hebli :nerd_face:
