#hobby

Hej! Są tutaj jacyś miłośnicy #urbex z Warszawy? Szukam jakiejś fajnej miejscówki na niedzielny spacer. Chodzi mi o Warszawę i okolice. Możecie coś polecić? Myślałem o Dudziarskiej, ale tam spodziewałbym się meneli, policja też tam ponoć krąży... Był tam ktoś ostatnio?
Chciałbym połazić, zdjęcia porobic i ewentualnie polatać dronem. Coraz mniejszy wybór się robi w tej branży.
#hobby #warszawa

Kapelan proxy

#warhammer40k#modelarstwo #hobby #ciekawostki

Dzień dobry,
Prace nad samolotem posuwając się może powoli lecz uparcie do przodu. Model zaczął wyglądać jak samolot.

#modelarskarzeznia #modelarstwo #hobby #zainteresowania

Mam bardzo mało zajęć ostatnimi czasy więc dorzuciłem sobie kolejne. Wygrzebałem karton z kolejkami Piko HO czy jak to się tam nazywa i okazało się że to wciąż działa. Będzie przy tym sporo pracy: czyszczenie torów z nalotu rdzawopatynowego, przegląd lokomotyw i zasilacz DIY bo ten ori z zestawu to max 200mA uciągnie. A wszystko przez to, że Młodemu się spodobało i ciągle pyta kiedy się tym pobawimy. Fajnie :smiley:
#piko -> tag do obserwowania i blokowania, będę wrzucał tutaj postępy z prac i zaprezentuję moją niedużą kolekcję wagonów i lokomotyw
#hobby

Pomalutku do przodu :)
Większość farbek była bardzo gęsta, opracowałam metodę dodania 2 kropel wody i wymieszania. Konsystencja jest wtedy sporo łatwiejsza do rozprowadzenia ( ͡° ͜ʖ ͡°)
#malowanieponumerach #hobby

#konstruktorelektrykamator #elektronika #elektryka #diy #hobby

No i po co komu budzik? Niedziela, budzik nie nastawiony, żarówki też ustawione żeby się nie włączały w niedzielę. A i tak obudziłem się przed siódmą. Trudno, będzie więcej czasu na nic nie robienie. Ta, nic nie robienie, trzeba nowy wpis wrzucić, faktury ogarnąć za zeszły miesiąc, poczytać coś mądrego.

Wciąż brnę w pomiar prędkości światła.
Potrzebne są do tego krótkie ale bardzo silne impulsy świetlne, najlepiej z lasera. Mam generator w oscyloskopie który daje do 25MHz, nie potrzeba tyle, ale to daje możliwość ustawienia krótkich impulsów np 10ns czas trwania, co 100μs. No fajnie, tylko to wciąż jest tylko 5V, i to teoretyczne, bo generator ma impedancję wyjściową 50Ω, i na zaciskach diody napięcie będzie znacznie mniejsze.
No to jest inny sposób na szybkie impulsy, generator lawinowy, to co pisałem wczoraj, ładny przebieg w postaci górki, czas trwania kilka ns, napięcie szczytowe już ok 30V. Przez diodę potrafiło popłynąć do 2A w szczycie. Ale czas trwania tego prądu był bardzo krótki przez co i wyemitowana energia bardzo mała.
Jak to poprawić?
W pierwotnej wersji magazynem energii był mały kondensator 39pF. Nawet jeśli naładował się do 200V to zgromadzona energia to tylko 0,8mJ.
Może większy kondensator? Można, ale wtedy przebieg traci kształt, sygnał rozciąga się w czasie, są wielokrotne odbicia i drgania.
Ale na to jest metoda, zamiast po prostu dawać większy kondensator można dać układ kondensator-cewka-kondensator-cewka....
Tylko komu by się chciało lutować taki zestaw i skąd wziąć elementy na to?

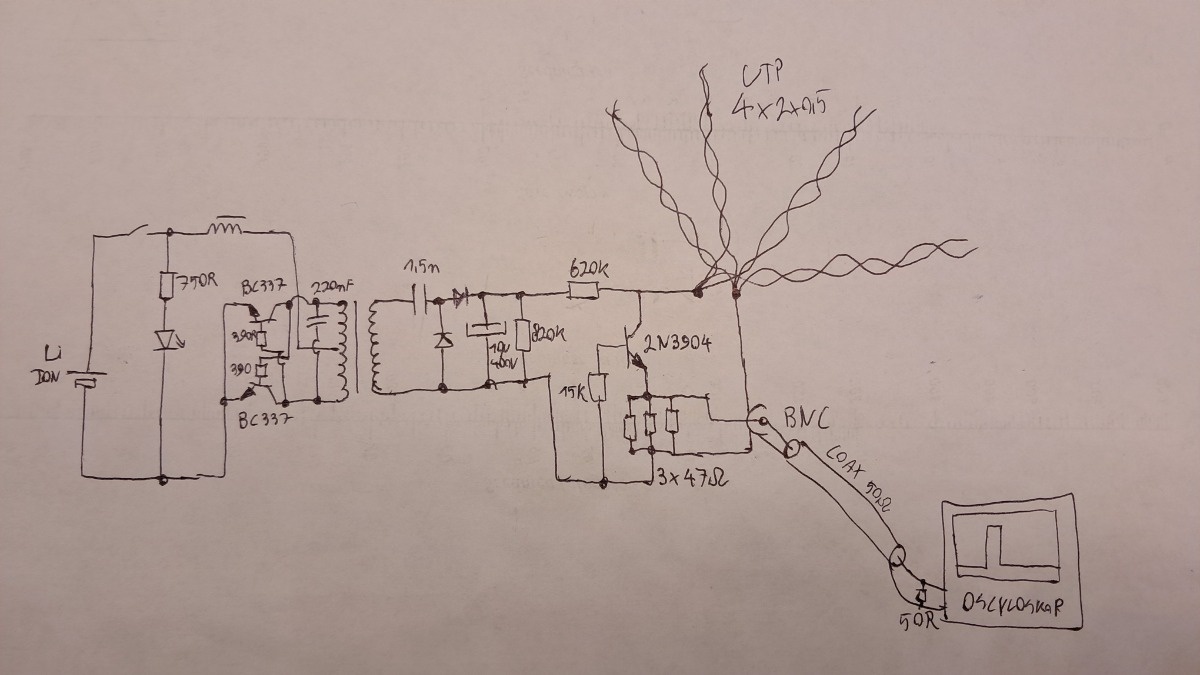

A pewnie większość z nas ma takie elementy w domu. Dwa przewody ułożone obok siebie, tworzą kondensator, czyli już mamy jeden element. Ale też każdy przewód, nawet idealnie prosty ma jakąś indukcyjność. Czyli już mamy drugi element układanki. Dwie żyły przewodu mają jakąś pojemność względem siebie, i jakąś indukcyjność szeregową. Co to nam daje? Linię długą o określonej indukcyjności. W przypadku skrętki UTP jest to ok 49pF/m i impedancja ok 100Ω. 49pF na metr, to już jest więcej niż było w oryginalnej wersji mojego generatora. Tylko ograniczeniem jest impedancja, bo dla prostych obliczeń możemy ją traktować jako rezystancję, czyli tak jakbyśmy wstawili rezystor 100Ω szeregowo z kondensatorem. Co się robi żeby zmniejszyć tą wartość? Łączy się równolegle. A że w UTP są 4 pary to połączone równolegle dają nam prawie 200pF/m i impedancję ok 25Ω (100/4).

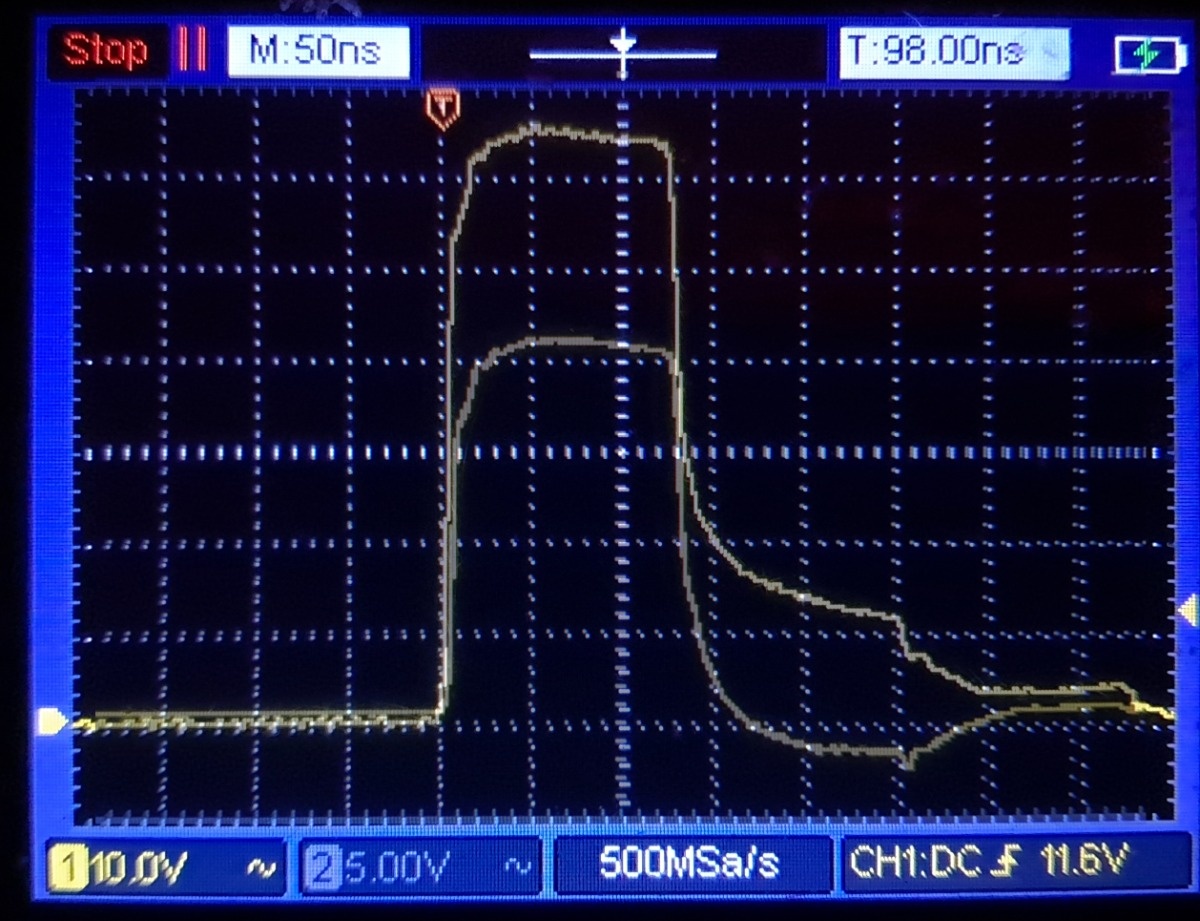

Duża pojemność, mała impedancja, to brzmi jak przepis na duże prądy. No i są. Pierwszy (wyższy) przebieg jest dla obciążenia 25Ω, z prostego liczenia I=U/R daje nam ok 2,6A, drugi (niższy) przebieg jest dla obciążenia ok 12Ω, szybkie licznie i I wychodzi 3,33A. Po nałożeniu na siebie sygnałów widać że ten niższy po zboczu opadającym wchodzi w wartości ujemne, a wyższy nie spada do 0, tylko dopiero po kolejnym odcinku równym głównemu sygnałowi.
Wynika to z niedopasowania impedancji skrętki do obciążenia. 25Ω to za dużo, a 12 to za mało. Pewnie coś w połowie byłoby ok. Ale wchodzenie w wartości ujemne może mieć pozytywne zastosowanie, dioda laserowa szybciej powinna się wyłączyć.
No dobra, jest już możliwość stworzenia impulsów o dużej wydajności prądowej, ale jak to jest że wcześniejsze sygnały trwały kilka ns a ten trwa 120ns? A no prosto, bo magazynem energii jest teraz 12mb skrętki, prędkość sygnału elektrycznego w takim przewodzie to ok 1m/5ns, czyli w momencie gdy tranzystor zaczyna przewodzić to skrętka zaczyna się rozładowywać, sygnał zanim dotrze do wolnego końca potrzebuje ok 60ns, tam się odbija, zawraca i potrzebuje kolejnych 60ns żeby dotrzeć do tranzystora. Czyli regulując długością skrętki, można mieć sygnały o różnym czasie trwania, 10ns/m. No i oczywiście regulując ilością podłączonych par zmieniamy impedancję i maksymalny prąd.
Czas na testy z diodą, mam nadzieję że jej nie usmażę podając 3A w impulsie.

* Impedancja nie jest wartością stałą dla skrętki, w zależności od częstotliwości potrafi zmieniać wartość. Ale przyjmuje się 100±20Ω.

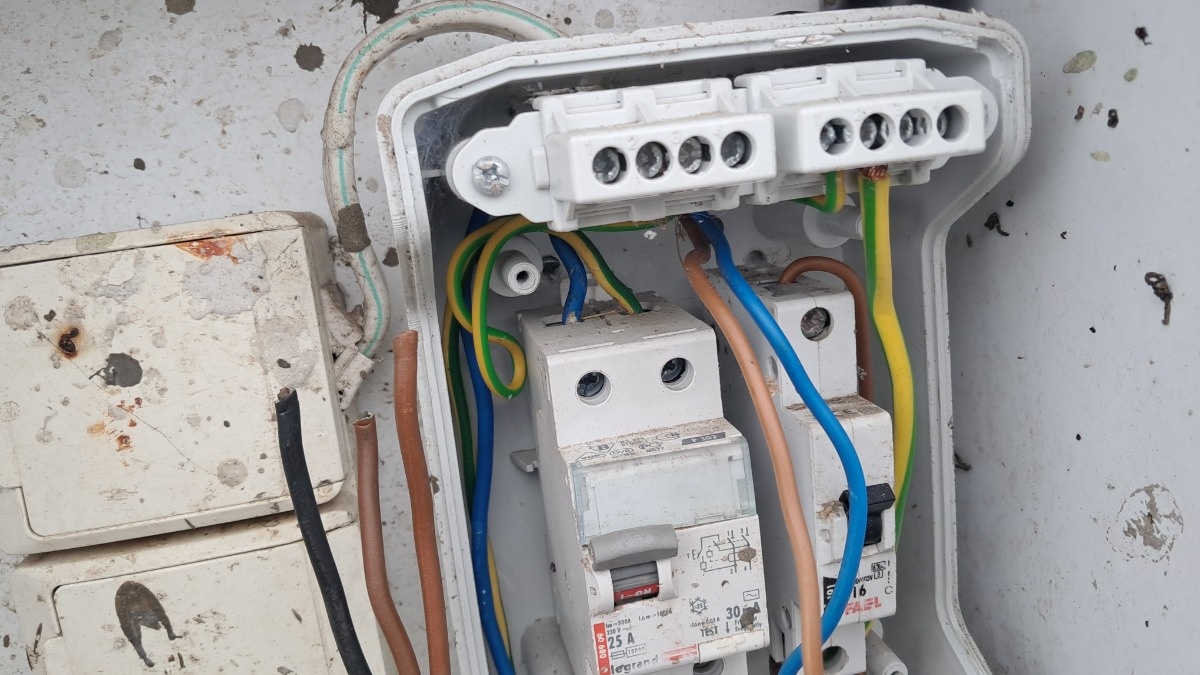

@Marchew chciał zdjęcia partactw jakie spotykam. No to proszę bardzo, zdjęcie z wczoraj.

Popełniłem kilkanaście podkładek pod szklanki z resztek drewna jakie miałem pod ręką. Rozmiar około 10x10x1cm. Drewno to dąb, klon, wiśnia, orzech i purpleheart. Ludzik Lego dla skali.

#majsterkowanie #diy #drewno #hobby

Weekendowe malowanko

#warhammer40k #modelarstwo #hobby #ciekawostki

edit: druk, zywica

#konstruktorelektrykamator #elektronika #elektryka #diy #hobby #fizyka
Przyszły mi części z TME.
Fotodiody, trochę kondensatorów, rezystorów, tranzystorów. Wszystko żeby zbudować układ zasilania diody laserowej krótkimi impulsami, i układ odbioru tych impulsów przez fotodiodę.
Jak już miałem się zabierać do tworzenia płytki to zorientowałem się że przecież już mam taki układ. Oparty o lawinowy generator impulsów. Generuje o takie ładne przebiegi. Nazywa się to delta Diraca. Szybkość narastania sygnału to ok 8kV/μs, na moim oscyloskopie, na czym szybszym mogłoby to wyjść inaczej. Warto dodać że przy takiej podstawie czasowej jest jeden punkt pomiaru na każdą działkę, czyli cały przebieg to 7 wartości, które system poddał obróbce (sinx/X) żeby dobrze wyglądało. Ale to prawdopodobnie wprowadza spory błąd.
Trzeba by kupić lepszy oscyloskop. Teraz jest HDS2202 z próbkowaniem 1Gs/s za mniej niż tysiąc.
Tak ładnie to wyszło że aż zmieniłem sobie tło profilowe.

A tu na szybko na pająka złożony układ. Dwie fotodiody przyklejone na klej na gorąco do modułu lasera z DVD, po zasileniu lasera z generatora, na obu rezystorach pomiarowych (po lewej) miałem podobny przebieg, o różnych amplitudach ale kształt ten sam. Teraz tak sobie myślę że są dwa wytłumaczenia tego, albo faktycznie obie fotodiody dostawały światło, albo drugi sygnał był fantomem pierwszego spowodowany zasilaniem z tego samego źródła zasilania bez kondensatorów filtrujących. Jeszcze to przebadam.
Dioda laserowa zasilona z tego generatora bez problemu puszczała w impulsie ok 2A.
Pomiar za pomocą bocznika 0,1R, po prawej stronie.
Prąd spory, ale uwzględniając czas trwania to moc wytrącona będzie niewielka.
Powoli, powoli, coś się zbuduje z tego.

#druk3d #hobby #malowaniefigurek
#drukowanie3d
Jako że moja współlokatorka się wyprowadza postanowiłem zrobić jej prezent na pożegnanie. A że jara zielsko co wieczór to jak zobaczyłem blueprint wiedziałem że to jej dam xD

Ma kompletnie odmienny charakter niż ja, ekstremalny ekstrawertyk z niewyczerpanym pokładem energii. Może trochę dlatego że jest 12 lat młodsza ode mnie xD a mimo to za⁎⁎⁎⁎scie się dogadujemy. Będzie mi jej wkurwiania brakować

Dziadek był zbieraczem, Ojciec jest zbieraczem, to i na mnie padło. Procz oczywistego kartonu 'przydamisie' z kablami, przejsciowkami etc mam też kolekcje clipperów. Kazda pali, ma kamień, jest nabita. Tak wyszło
#hobby

Malowanie po numerach - czynność która mnie bardzo relaksuje. Sama z siebie nigdy nie byłam kreatywna ani uzdolniona artystycznie więc rekompensuje to sobie taką zabawą 😁 jeszcze podcast/audiobook w tle i mam z głowy conajmniej kilka wieczorów.
#hobby #malowanieponumerach #malowanie

Moim hobby jest siedzieć w oknie w Airbnb na różnych starówkach

#hobby #gdansk

Dzień dobry.
Kontynuuję budowę Pawła Dewianta. Ukończyłem kokpit oraz przenitowałem model. Wykonałem także wnęki podwozia głównego (tutaj tez nie obyło sie bez scratchu).

#modelarskarzeznia #modelarstwo #tworczoscwlasna #hobby

Jak to gdzie!? Z Różową na strzelnicy :smiley:
Może następnym razem da się namówić na Magnum 😁
#hobby #strzelanie

Cześć!

Silnik dostał osłonki świec i okablowanie.

Pracowałem też nad dystrybutorem, jednak plastik był zbyt kruchy żeby osiągnąć zamierzony efekt.

Ale wpadłem na inny pomysł :smiley:

Oto gotowa przymiarka i zdjęcia z osłonkami świec.

Zapraszam do obserwowania: #klejemifarba

#hobby
#modelarstwo

Ehh. Ale się cieszę. Udało mi się oczyścić z pleśni stary obiektyw 😊 Nie sądziłem nawet, że pójdzie tak łatwo. Wystarczyło rozkręcić i przetrzeć ściereczkami do czyszczenia optyki. Jaapończyk, od którego kupilem apatat, podawał w opisie aukcji, że obiektyw jest zapleśniały, spisałem go więc na straty ciesząc się sprawnym body (nawet za samo body cena była atrakcyjna). Teraz cieszę się podwójnie bo mam za⁎⁎⁎⁎sty obiektyw gratis.
Szkiełko to było "kitowe" do Pentaxa Spotmatic i sprzedawane razem z nim około 50 lat temu. Ma świetne właściwości optyczne i do tej pory jest cenione a nawet wykorzystywane we współczesnych aparatach i kamerach cyfrowych.
Jutro będzie testowanie!
#fotografia #hobby #fotografiaanalogowa #chwalesie

#hobby #modelarstwo #drukowanie3d

Jako że piździ na dworze i nic ciekawszego w moim życiu się nie dzieje postanowiłem sobie coś wydrukować i pomalować, bo dość dawno tego nie robiłem :slightly_smiling_face:. Pierwszy raz drukowałem coś transparentną żywica i trochę się zawiodłem, bo jednak przezroczysta nie jest, ale to też może być moja wina i kwestia zbyt długiego curingu po wydruku.

"....Każdy beholder myśli że jest uosobieniem beholderowatości, a jedyną rzeczą której się obawia jest to, że może się mylić...."

https://sfery.fandom.com/wiki/Beholder

#tikutak #zegarki #zainteresowania #hobby #gruparatowaniapoziomu

O, to jest fajny model: Sława "tank".

Tutaj mamy automat na 27 kamieniach w wersji eksportowej, lata 80-te, w tej samej stylistyce była też wersja kwarcowa.
Spory zegarek, ciężki, masywny, kształt niby "kostka" ale lekko zaokrąglony, czyli "tonneau" (beczka). Zintegrowana bransoleta. Koperta chromowana w dwu rodzajach wykończenia, w większości połysk a płaszczyzny sąsiadujące z bransoletą - szczotkowanie. Znów mamy tarczę w kontrastowych kolorach czerni, srebra i bieli, krępe wskazówki, do tego sekundnik - chorągiewkę. W poprzek tarczy moletowany pas, w którego obrębie symetrycznie znajduje się logo producenta i rozbudowany kalendarz z dniami tygodnia i datą. Szybka zmiana daty odbywa się przez specjalny przycisk z boku koperty a szybka zmiana dni tygodnia - przez wyciągnięcie koronki. Niestety, komplikuje to budowę kalendarza, jego serwis to istna mordęga - jest najbardziej złożony ze wszystkich sowieckich rozwiązań.
Kupiony jako sprawny, nieserwisowany, szkiełko i koperta lekko przepolerowane. Widoczne zadrapania i przetarcia chromu na narożnikach koperty, nie da się ich usunąć. Mam na podmianę kopertę w lepszym stanie z pękniętym szkłem, a na razie noszę tak.

#tikutak #zegarki #zainteresowania #hobby #gruparatowaniapoziomu

Znowu Sława, tym razem heksagon, czyli moja "heksa".
Początki poszukiwań na targu staroci, wtedy można jeszcze było coś znaleźć i za grosze kupić. Ta kosztowała 20 zł, była niesprawna i ze szkłem silnie podrapanym, ale na szczęście całym. Na szczęście, bo takie szkła fasonowe są do kupienia tylko z "dawcą narządów", czyli popsutym zegarkiem, robiącym za bank części zamiennych.
Oczywiście padnięty balans, wytarte czopy osi koła balansowego - taka już uroda tych mechanizmów. Cały balans miałem NOS, podmieniłem. Mechanizm umyty i naoliwiony, wyregulowany, koperta domyta i przepolerowana, najwięcej pracy włożyłem w doprowadzenie szkła do porządku. Wielokrotne polerowanie wodnym papierem ściernym gradacji 1500 i 2500, a potem pastą polerską, efekt dało całkiem niezły. Pasek nowy, chiński, z kontrastowym przeszyciem, w kolorystyce tarczy.
Wersja eksportowa z lat 80-tych, mechanizm manualny 2414 z kalendarzem, 21 kamieni. Mimo nietypowego kształtu, cała forma, zarówno koperty jak tarczy i wskazówek, jest bardzo prosta i czytelna. Rozmiar w sam raz na mniejszy męski, większy damski (ale katalogowo przeznaczony był dla panów).
Drugi taki, w innej wersji kolorystycznej, pomału dłubię w wolnych chwilach.
