#spawanie

#konstruktorelektrykamator #elektryka #elektronika #hobby #spawanie
Kompletuję materiały na nowy projekt.
Będzie dużo ciepła, wysokie napięcie i efekty audiowizualne.
Niektóre rzeczy można tanio kupić, np za 109zł lampę GU81, ale inne już są droższe. Taki kondensator rezonansowy 10nF 10kV to już jest wyzwanie.
Wg obliczeń prąd płynący w kondensatorze będzie miał ok 40A, zależnie od częstotliwości rezonansowej. Szybkość zmian napięcia może dochodzić do 8kV/μs. Jest to dużo, nie każdy izolator to wytrzyma. Literatura mówi że najlepszym izolatorem do takich zastosowań to próżnia, tylko nie ma dostępnych takich próżniowych kondensatorów 10nF. Są takie po 100pF, ale to 100szt potrzeba. Inne izolatory które mogą spełnić wymagania to polipropylen albo mika. Są dostępne kondensatory polipropylenowe, tyle że taki na 1kV przy 200kHz ma dopuszczalne napięcie pracy ok 100V. Więc bym musiał połączyć 100szt szeregowo żeby utrzymać odpowiednie napięcie, i później dziesiątki takich lini równolegle żeby mieć odpowiednią pojemność. Czyli setki kondensatorów do lutowania. Drogo, duże i niepewne. Ale znalazłem już folię PP żeby zrobić taki samemu, jest to jakaś alternatywa.
No to zostaje mika, nie ma dostępnych od ręki takich, ale są dostępne półprodukty.
Kupiłem dwa arkusze miki 0,4x0,5m, 1x0,22m taśmy miedzianej 0,1mm.
Mikę pociąłem na kawałki 10x12,5cm, a taśmę na odcinki po 8cm i zgiąłem ją w pół, wyszła okładzina 11x8cm.
Do połączenia okładzin wykorzystałem motyw z roboty @Yes_Man czyli spawanie miedzi tigiem. Zespawalem okładziny w dwa pakiety.
Każdy kawałek miki posmarowałem masą uszczelniającą, ma dwie funkcje, ma działać jako izolator elektryczny i jako materiał trzymający całość w kupie.
Pierwotnie chciałem jeszcze mikę pomalować obustronnie miedzią w sprayu, żeby okładziny były jak najbliżej siebie, byłaby większa pojemność, ale próbne malowanie okazało się że mimo opisu 99% miedzi, to nie przewodzi prądu, nawet na odcinku 0,5mm. Więc bez sensu dokładać roboty. A kiedy sprawdzałem to samo z ocynkiem w sprayu i tam przewodził prąd. Może kolejny kondek będzie z aluminiowych okładzin.
Poskładany i dociążony akumulatorem kondensator ma trochę ponad 5nF, teraz siedzi ściśnięty w imadle już ze 12h. Mocniejsze ściśnięcie to lepiej rozprowadzony klej, cieńsza warstwa to i okładziny bliżej siebie. Nie będzie to 10nF jak planowałem, ale jakieś 6 powinno wyjść.
Teraz już bym zrobił to trochę inaczej, nie spawałbym okładziny, raczej lutowanie i to po złożeniu kondensatora.
Jak przetrwa próby napięciowe, czyli przynajmniej 16kVDC to będzie git. Wpakuje go do układu rezonansowego.
Ps1.
Aaa, i jak to kiedyś mawiali:
Jeśli czegoś nie ma na allegro to to nie istnieje.
No i rzeczywiście tak jest, bo na allegro można znaleźć kondensator 10nF 15kV impulsowy, na bazie teflonu za 150zł, kupiłem dwa, jeden niestety przyszedł pęknięty, zareklamowane.
Ps2.
Znalazłem kondensator 10nF 10kV prawdopodobnie ceramiczny, z techniki radiowej.
Jedna z polskich firm sprzedaje takie jako używane.
Cena za 1szt to 12300zl netto. Nie, nie pomyliły mi się zera.

Aktualnie wdrażamy w #pracbaza spawanie drutu nawojowego na piny w cewkach. Wstępne wyniki są obiecujące. Ciekawe jak to będzie wyglądało w wielkoseryjnej produkcji. Dotychczas drut był lutowany co generowało masę problemów jakościowych i z uwagi na wymóg stosowania lutów bezołowiowych było mało trwałe.
#technologia #spawanie #elektronika

Stefan Bryła był geniuszem od spawania… i wysadzania mostów. Za miłość do nauki i Polski zapłacił najwyższą cenę: został rozstrzelany przez Niemców. Stefan Bryła miał niezwykle ciekawe życie. Na wielu polach był pionierem – i to na skalę światową. Był również patriotą

Jak @LaMo.zord dostarczy, to nie ma kuraka we wsi :smiley:

#diy #spawanie <- to @LaMo.zord
#fiat126p #maluch #mechanikasamochodowa #mechanika

To znaczy nie mniej ni więcej tylko dokładnie to, że jutro będzie spawane. W ogródku przy bloku, w śniegu i w centrum miasta 😁
Biedny jestem, wolno mi ¯\\(ツ)/¯
#spawanie #majsterkowanie

#konstruktorelektrykamator

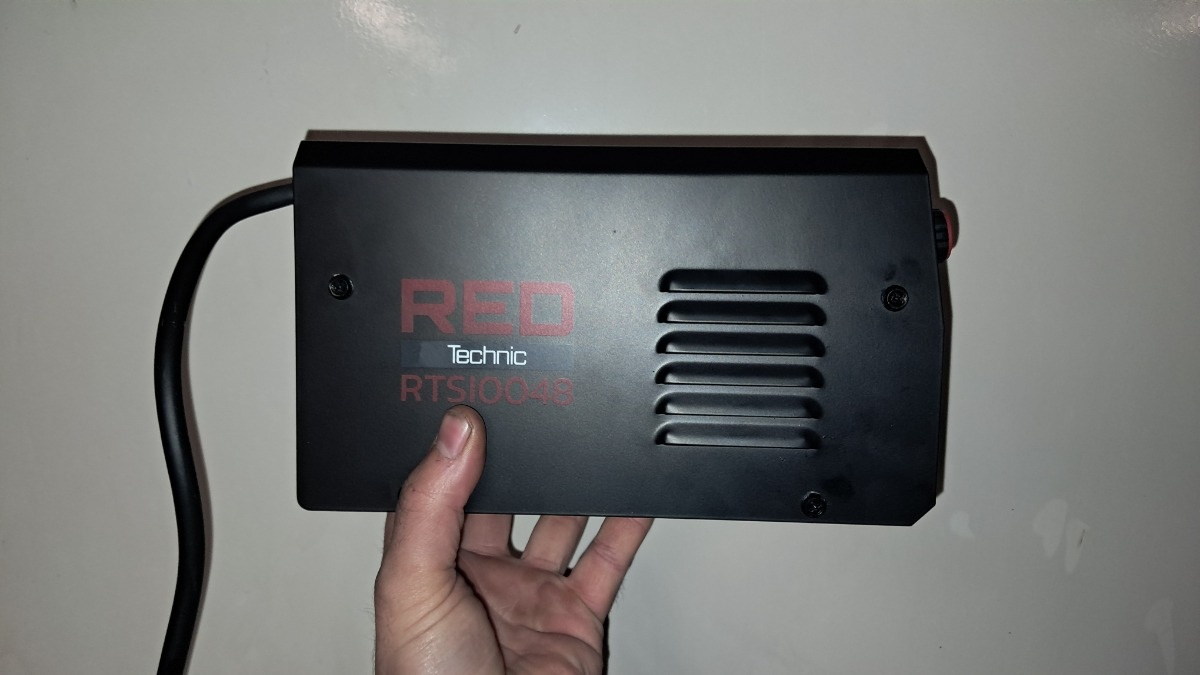

Zobaczcie jakiego potwora kupiłem.

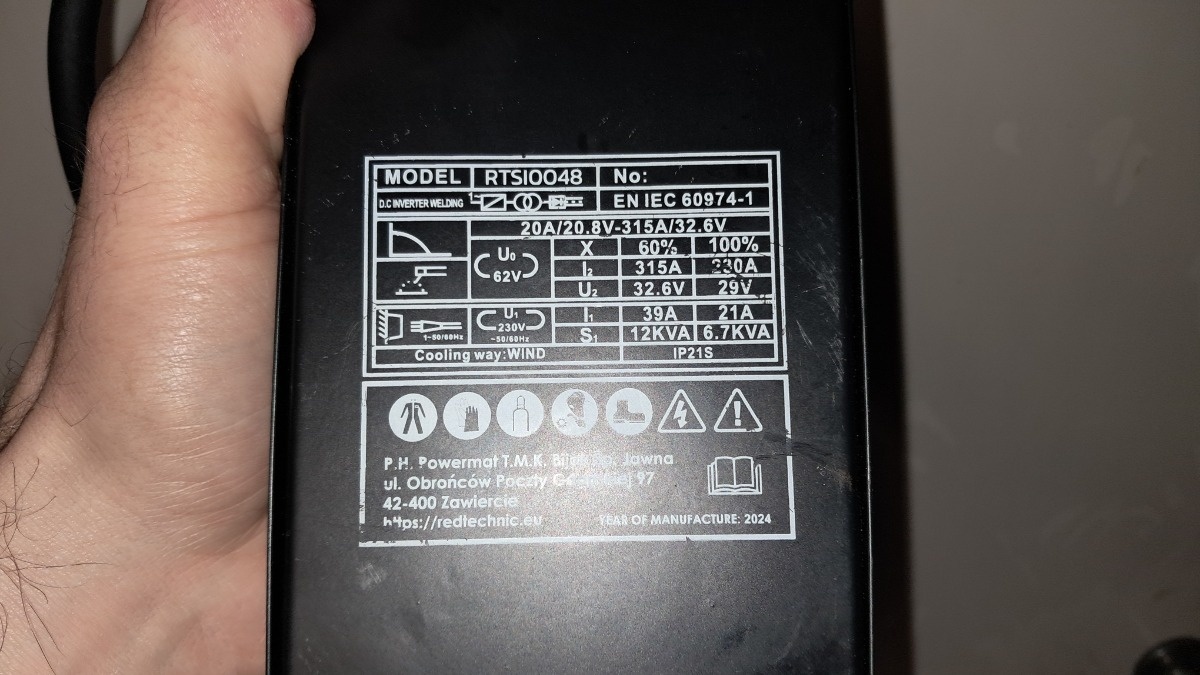

Potężne 315A, będę mógł spawać elektrodą 6mm.
#heheszki

Kosztowało to całe 89 zł, kupiłem to całkiem świadomie że podane parametry nie są prawdziwe.
Po rozebraniu jest możliwość ustawienia tego co pokazuje wyświetlacz, na próbę ustawiłem 999A, ale bałem się takiego prądu i zmniejszyłem do 100.
Po próbach praktycznych okazało się że po ustawieniu na maksa prąd jaki płynie to 120A.
Skorygowałem to co pokazuje wyświetlacz.
Spawarka 120A za 90 zł, nie jest źle. Pytanie jeszcze jakim prądem można spawać w cyklu 100%.
Kabel zasilający to 3x1,5mm², nie wiadomo czy Cu czy Al, a przewody spawalnicze to 14mm², skąd oni wytrzasneli taki przekrój?
Już leci komentarz na allegro o prawidzich danych.
#spawanie #pracaspawaczamnieprzeistacza

https://youtu.be/8wQVQUnKJxU?feature=shared

Tyyy fajne to

#spawanie #pracaspawaczamnieprzeistacza #technologia

#konstruktorelektrykamator #spawanie #pracaspawaczamnieprzeistacza #inzynieria
Uuuuz, ale krzywo!
Ma być krzywo, żeby po pospawaniu wyszło prosto. Spawy mocno ściągają materiał, związane jest to z dostarczaniem ciepła do materiału oraz ze skurczem odlewniczym (metal jak zastyga to zmniejsza objętość, odwrotnie do lodu).

#hejto #ciekawostki #narzedzia #spawanie #cięcie #terminator Ktoś może mi wytłumaczyć jak to urządzenie plazmowe działa. Trzeba kupić jakiś gaz drut czy też końcówkę roboczą??? Pytam z czystej ciekawości pzdr.😉

https://streamable.com/or0py1

Witam Wszystkich serdecznie w ten słoneczny #piatek piąteczek piątunio. Jak tam u nas w #pracbaza ? Nawiązując do poprzedniego wpisu na #maszsynubojowezadanie melduje, że prasa naprawiona. Można odpalać piwerko za niedługo :upside_down_face:

#majsterkowanie #ciekawostki #pracaspawaczamnieprzeistacza  #spawanie

Kupilem jakis czas temu stare łyżwy na pchlim targu, ktore chcialem odnowic. Ogolnie są w calkiem dobrym stanie, stalki były trochę zardzewiałe ale pozbylem się rdzy. Chcialbym teraz je jakoś zabezpieczyc przed ponowną korozją, wypelnic ubytki w tej warstwie zabezpieczającej.

Czy ktos wie czym ta stal jest powlekana i jak to uzupelnic?

Z gory dziękuję za pomoc.
#diy #hobby #renowacja wrzucę jeszcze #spawanie i #pracaspawaczamnieprzeistacza bo znacie się na metalach :smiley: #chemia
#lyzwy

Ciekawe czy klient będzie zadowolony? :smiley:
#pracaspawaczamnieprzeistacza #spawanie #dzielalamozorda

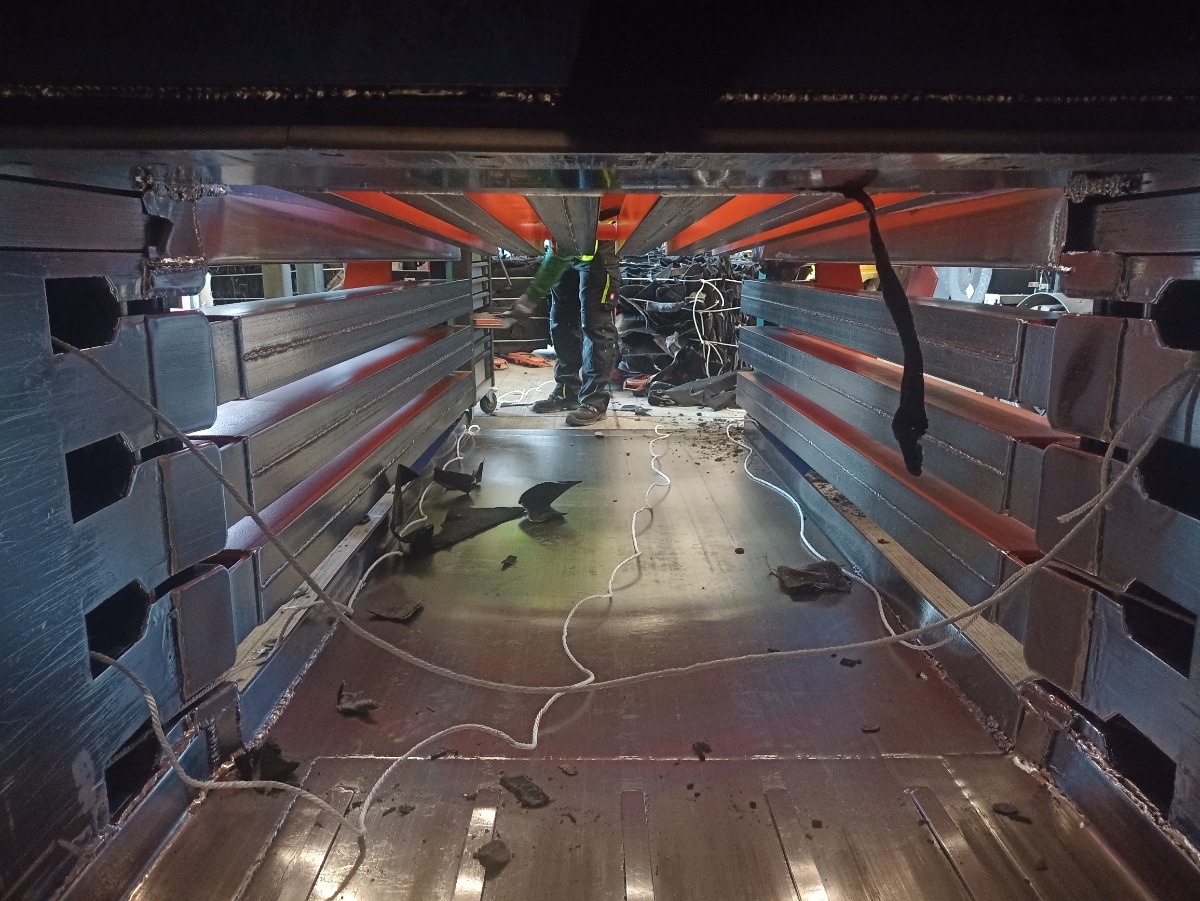

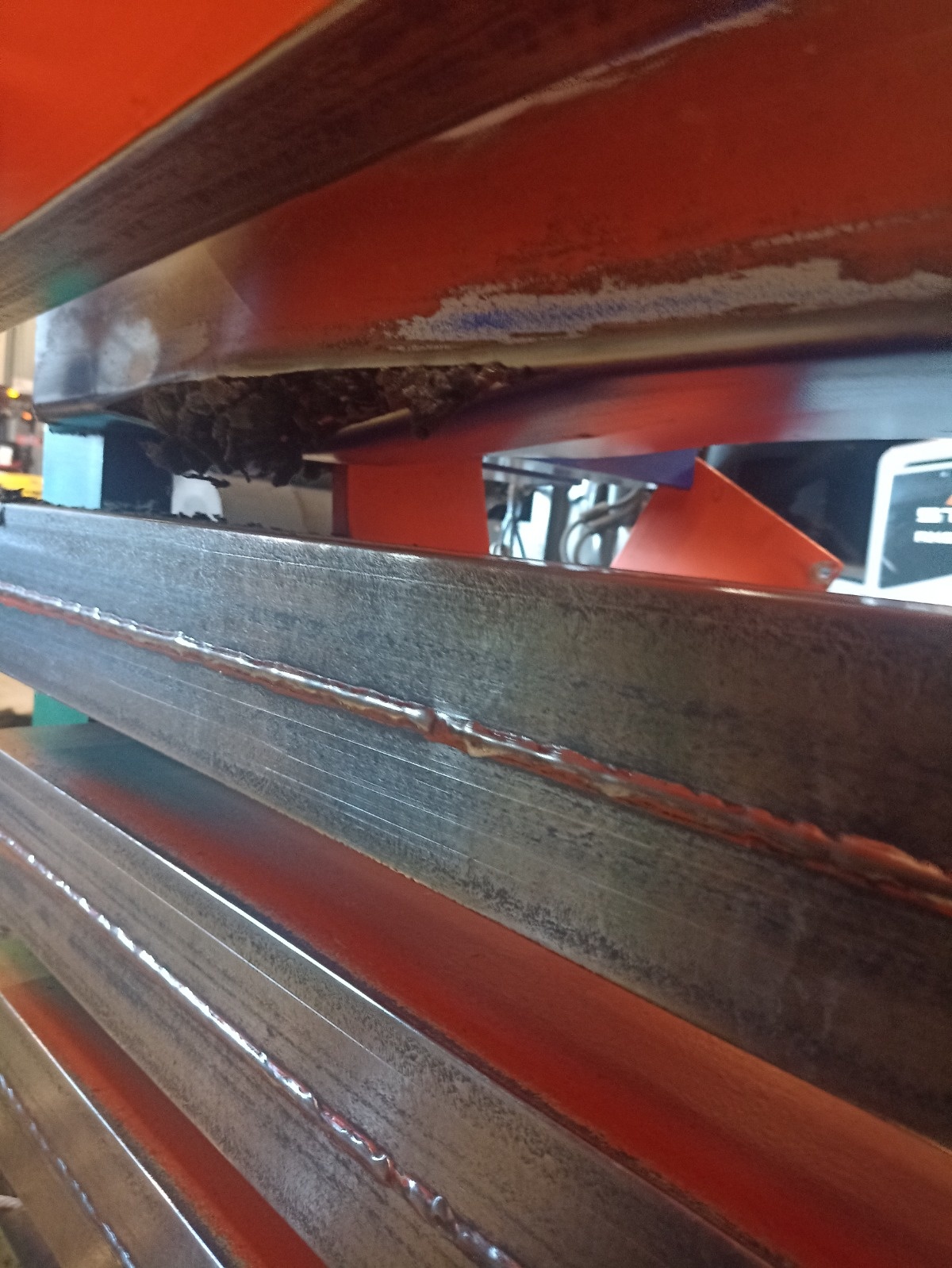

Ajjj dawno nie miałem grubszej awarii przy tej maszynie... Kluczową sprawą w moim fachu jest umiejętność trafnego zdiagnozowania ciągu przyczynowo-skutkowego tego pasztetu. Przyznam, że dawno nie spotkałem takiej kumulacji energii, żeby rozsadziło od wewnątrz specjalnie wzmocniony stalowy profil będący "kręgosłupem" całej konstrukcji jak pudełko zapałek 😱. No cóż przyszły tydzień zapowiada się pracowicie.

Producent maszyny jest z Holandii i przyszła właśnie wstępna wycena Ca. 30k€ :rolling_on_the_floor_laughing: Zgadnijcie kto zatem poraz kolejny będzie ratował słupki finansowe działu bo koniec roku się zbliża. Założenie jest takie, żeby kariera kierownika nagle się nie wy⁎⁎⁎⁎ła za dopuszczenie do tej sytuacji. Taka oto sztuka kompromisów, jak to w życiu...

#maszsynubojowezadanie #majsterkowanie #pracbaza #ciekawostki #pracaspawaczamnieprzeistacza #spawanie

#konstruktorelektrykamator #spawanie

@Capo_di_Sicilia zobacz, wyspawałem z takim przepływem 5,5mb spoiny, drutem 0,8 90A.
A i tak zamarzło. Kwestia temperatury i zawartości wilgoci w powietrzu.

Aaa, i drut mi się skończył, jak do tej pory poszło 15kg 1,0, ze 2kg 0,8. Ale mam jeszcze trzecią rolkę z 0,8 ale to kumpla.

Pochwale się swoją robotą sprzed kilku lat. Zawsze lubilem takie odlewnie 😎

#pracaspawaczamnieprzeistacza #spawanie #pracbaza

#konstruktorelektrykamator
Łogień kurła..., a nie, czekaj.
Lód kurła.
Wiatr wiał to trzeba było dowalić gazu żeby bąble nie wychodzily w czasie #spawanie
#pracaspawaczamnieprzeistacza
A że efekt Joula Thompsona powoduje obniżenie temperatury gazu to zamarzło.

#konstruktorelektrykamator #diy #pracaspawaczamnieprzeistacza #spawanie
Normalnie jak z obrazka.
Jeszcze tylko 5.

#spawanie #diy #konstruktorelektrykamator

#pracaspawaczamnieprzeistacza w żywą pochodnię.

Wczorajsze spawanko.
Autor zdjęcia: @Zielonywewszystkim

Kurde było iść w barierki...
#pracaspawaczamnieprzeistacza #spawanie

#konstruktorelektrykamator
Zapłaciłem za całą tarczę, to zużyje całą.
#obrobkametali przygotowania do i po #spawanie

Macie jakieś sprawdzone firmy z tarczami?
Za te płacę po 9zł, i uważam że są git.
Gryzą metal konkretnie i długo.
