Szukam mocnej ładowarki z kilkoma wyjściami, a do tego zestawu porządnych kabli:

* 3x USB C różnej długości
* 1x micro
* 1x lightning.

Fajnie by było jakby miała co najmniej 3 wyjścia i sumaryczną moc ~100W.
Zależy mi na bezpiecznej budowie kostki i porządnych (najlepiej oplatanych - nie gumowych) kablach.
Dodatkowe punkty za europejskiego producenta. Cena w zasadzie nie gra roli - pierwsze miejsce ma jakość.

Biorę po 10 punktów z konta każdej drużyny i słucham propozycji.

#elektronika #telefony #komputery (bo chcę nią też ładować laptopa xd) i #nintendoswitch też nią będę ładował xd

Wskutek prawdodobnie wytarcia jednego pinu w słuchawce, mam problem z jej ładowaniem. Trzeba się sporo namęczyć aby etui zaczęło ją ładować, inaczej wyskakuje błąd. Istnieje jakaś metoda aby to naprawić?
Chodzi mi po głowie pomysł, aby z użyciem kalafonii nałożyć trochę cyny za pomocą lutownicy.

Problem w prawdopodobnie środkowym pinie.

#elektronika i chyba #diy

Ciekawy projekcik mi się dzisiaj wyświetlił na yt.
Ktoś chętny wykonać? Może na większą skalę? XD
https://m.youtube.com/watch?v=lix-vr_AF38&pp=0gcJCVEJAYcqIYzv

#elektryka #elektronika

Potrzebuję nowego multimetru. Dla amatora, ale coś porządniejszego, co się nie zepsuje od samego patrzenia na niego. Przydatne byłoby coś z oscyloskopem. Czy tak za parę stówek jest cokolwiek godnego uwagi?

#elektronika

Dobra, drugi post o data loggerze do badania aktywności elektrycznej grzybów.

Poniżej filmik z rejestracji przebiegu o amplitudzie 1V puszczonego przez dzielnik napięcia 1M - 1K Ohm. Jak dla mnie się bardzo podoba.

https://streamable.com/6npmgd

W stosunku do poprzedniego zestawu zmieniłem:
Usunąłem ICL7660 z płytki ze wzmacniaczem instrumentalnym AD620
Napięcie biorę z raspberry -> przetwornica symetryczna +- 6V -> LT3054(+5V) i LT3094(-5V)
Wywaliłem z płytki z AD620 potencjometr do ustalania napięcia referncyjnego, zamiast tego biorę je z płytki z przetwornikiem ADC (ADS1256) - to samo napięcie referencyjne dla obu układów.
Dodałem filtr LPF - RC podwójny o częstotliwości odcięcia ok 5Hz i nachyleniu 12db/oktawę między AD620 i ADS1256.

Myślę, że to całkiem nieźle jak na elektronika. Oczywiście mogło by być lepiej i czekam na wszelkie sugestie.

Teraz chcę dorobić więcej kanałów i jak się nawinie jakiś obiekt do badania to będę go zbadał.

#diy #elektronika #majsterkowanie #blueoystercult

Ej mam pytanie może mądre może głupie. Będę za granicą i kupuję sobie adapter UK-PL do gniazdka, powinienem się bardziej bać jak wetknę adapter i do adaptera złodziejkę dzielącą na 3 PL gniazdka? Bo kilka adapterów do UK mi się nie przyda, a złodziejkę w sumie mógłbym jeszcze użyć gdzieś. :thinking_face:

#elektryka #elektronika

Nawilżacz powietrza Phillips Avent tak po prostu przestał działać. Właściwie to nie do końca, wentylator i kontrolka zasilania działały, natomiast generator ultradźwięku już nie i stąd brak pary. Sprzęt leciwy, ale postanowiłem zajrzeć do środka z nadzieją że uda się go uratować. Finalnie udało się i sprzęt działa. Jak widać na zdjęciach korozja dorwała radiator wykonany z jakiegoś stopu aluminium. Podobna sytuacja jak w mojej pralce: połączenie stali i stopu aluminium dało ogniwo elektrochemiczne które szybko zaczęło korodować wskutek wilgoci. Układ jest zabezpieczony dwoma bezpiecznikami topikowymi (strona pierwotna i wtórns transformatora sieciowego. Produkty korozji zwarły elektrody tranzystora i padł bezpiecznik.
Naprawa polegała na wyczyszczeniu elementów metalowych i płytki PCBA z resztek korozji (kontakt spray) i sprawdzeniu czy dalej są jakieś zwarcia na tranzystorze + wymiana bezpiecznika na nowy. Fajnie ( ͡o ͜ʖ ͡o)
#elektronika #samnaprawiam #majsterkowanie

Dzisiaj w tej kategorii, bo to w końcu elektronika – kilka słów o data loggerze do badania aktywności grzybów.
Ostatnio miałem trochę czasu, więc podłączyłem ADS1256 do Raspberry Pi. Wraz z moim Ziomkiem, Chatem GPT napisaliśmy prosty serwer w Pythonie oraz klienta w JavaScript, żeby przeprowadzić pierwsze testy. Efekty możecie zobaczyć na filmiku – generator ustawiony na 0,5 Hz, amplituda 10 mV, wzmocnienie ADS na 64. Przy amplitudzie 1 mV sygnał praktycznie ginie w szumie, a ja bym chciał tak 0,1mV mieć rozdzielczość pomiaru, więc będę musiał popracować nad odszumieniem układu. Na szczęście jest kilka miejsc, gdzie można coś poprawić.
https://streamable.com/3sxfhj

Z innych nowości – dotarł regulator obrotów do wentylatora, ale jeszcze nie miałem okazji go przetestować.

Zapraszam do subskrybowania mojego tagu #blueoystercult pozdrawiam wszystkich hejterów środkowym palcem, kciuki w górę, czy co się tam w dzisiejszych czasach mówi, chcąc za wszelką cenę zdobyć sławę w internecie.

#diy #elektronika

-Mamo! Mamo! Chcę AWACSa w domu!
-Proszę Synku: DIY dron z radarem o syntetycznej aperturze (Według autora koszt części ~800EUR)
https://hforsten.com/homemade-polarimetric-synthetic-aperture-radar-drone.html

Przedstawiam Wam projekt DIY w którym:
Budujesz drona
Robisz radar z elementów dostępnych w sklepie
Modyfikujesz odbiornik GPS na dronie aby dokładność mierzenia pozycji była rzędu centymetra.

Ale co to jest Radar SAR?
https://pl.wikipedia.org/wiki/Radar_z_syntetyczn%C4%85_apertur%C4%85
Obrazowanie syntetyczną aperturą
Radar jednokanałowy może jedynie mierzyć odległość do celu i nie jest w stanie wykryć jego kąta. Gdy jednak wiele odbiorników jest ustawionych w linii, sygnał pokonuje nieco różne odległości do każdego z nich w zależności od kąta celu, co powoduje przesunięcia fazowe w odbieranych sygnałach. Te przesunięcia fazowe umożliwiają obliczenie kąta celu.

EDIT - BONUS KONTENT!

* Podstawy matematyczne Radarów SAR: https://topex.ucsd.edu/rs/sar_summary.pdf
* Wincyj o radarach https://www.radartutorial.eu/20.airborne/ab07.en.html
* Motion Estimation for SAR radars https://github.com/stevesimmons/phd-thesis-radar-imaging/blob/main/thesis.pdf

#elektronika #dyi #radar #drony

Antena WiFi z pasywnym skanowaniem fazowym (PESA) oparta o 8+1 ESP32 (jeden do synchronizacji)

Projekt umożliwia obrazowanie sygnału wifi, "patrzenie przez ściany" na źródła sygnału i detekcję odbić w oparciu o czas propagacji sygnału.

https://www.youtube.com/watch?app=desktop&v=sXwDrcd1t-E
https://espargos.net/
https://github.com/ESPARGOS/pyespargos
https://dichasus.inue.uni-stuttgart.de/tutorials/tutorial/dissimilarity-metric-channelcharting/
https://github.com/Jeija/Geodesic-Uncertainty-Loss-ChannelCharting

#wifi #elektronika #diy

Pierwszy raz w życiu widzę tak instalowany czip biosu, wow, no i jeszcze chłodzenie na normalne śrubki nooo petardaaaa 😇

Video z YT TechDayEveryDay

#elektronika #plytyglowne #komputery

Kurs elektroniki cyfrowej dla początkujących - w starym dobrym amerykańskim stylu (° ͜ʖ °)

Digital Part 1 - Training Video 1995
https://www.youtube.com/watch?v=8NRUxdFfsQ0

#elektronika #nauka

Czy znajdzie się w #lodz j akiś Daniel Rakowiecki bądź inny specjalista który przelutuje mi 5 przycisków na płytce PCB widocznej na zdjęciu? Jeden odpadł całkiem, trzy względnie się trzymają, a ostatni wisi na nóżce i niestety wyrwał częściowo ścieżkę z płytki. Zależy mi na jakości i trwałość naprawy. Jaki mniej więcej może być koszt takiej usługi?
#elektronika #grykomputerowe

Poprzednia chińszczyzna wytrzymała 6 lat, poczem się rozpękła po upadku na beton ze znacznej wysokości. Ciekawe ile nowa wytrzyma. :thinking_face:

#elektronika #siecikomputerowe #hydepark

Btw
Ustawiłem tło społeczności na jedyny prawilny obrazek lutowniczyni ze stocka #pdk

https://www.hejto.pl/spolecznosc/elektronika

#gownowpis

https://www.youtube.com/watch?v=OzLHvzzZVKs

#elektronika #diy #linux #ciekawostki

Adam Śmiałek wypuścił nowy odcinek: ściemniacz dotykowy. Miałem taki, fajny gadżet. Nawet mi się kiedyś zepsuł i go naprawiłem :smiley:
#elektronika #elektryka
https://youtu.be/VL7j58qwwek?si=Kzrdv2Km5avDM_lE

W zeszłym tygodniu miałem ciężką przeprawę z testerami końcowymi na jednej z linii produkcyjnych. Problem polegał na losowym wskazywaniu że dany moduł jest uszkodzony ze względu na zwarcie na jednym z obwodów. Nasze testery mierzą takie parametry jak właśnie wspomniane zwarcie na obwodach we/wy, prąd spoczynkowy i prądy podczas pracy po wywołaniu konkretnych funkcji. Są dwa typy testerów identycznie sparametryzowane, jednak o różnej architekturze wewnętrznej (zasilacze, multimetry i elektronika tym sterująca).
Konkretne funkcje podczas pomiaru testowanego modułu są załączane poprzez przekaźniki. I tak firma X montuje płytę z wymiennymi przekaźnikami, z kolei firma Y kartę z niewymiennymi. Wspomniany problem występował w wersji z kartą przekaźnikową. Po kilkunastu testach i podmianach kart, okazało się że któryś z przekaźników na karcie od czasu do czasu się zawiesza/skleja styki i tester wskazuje fałszywy błąd na zwarcie. Trzeba wymienić kartę i po problemie. W końcu 6kPLN netto za kartę z kilkoma przekaźnikami to przecież taniocha 😉

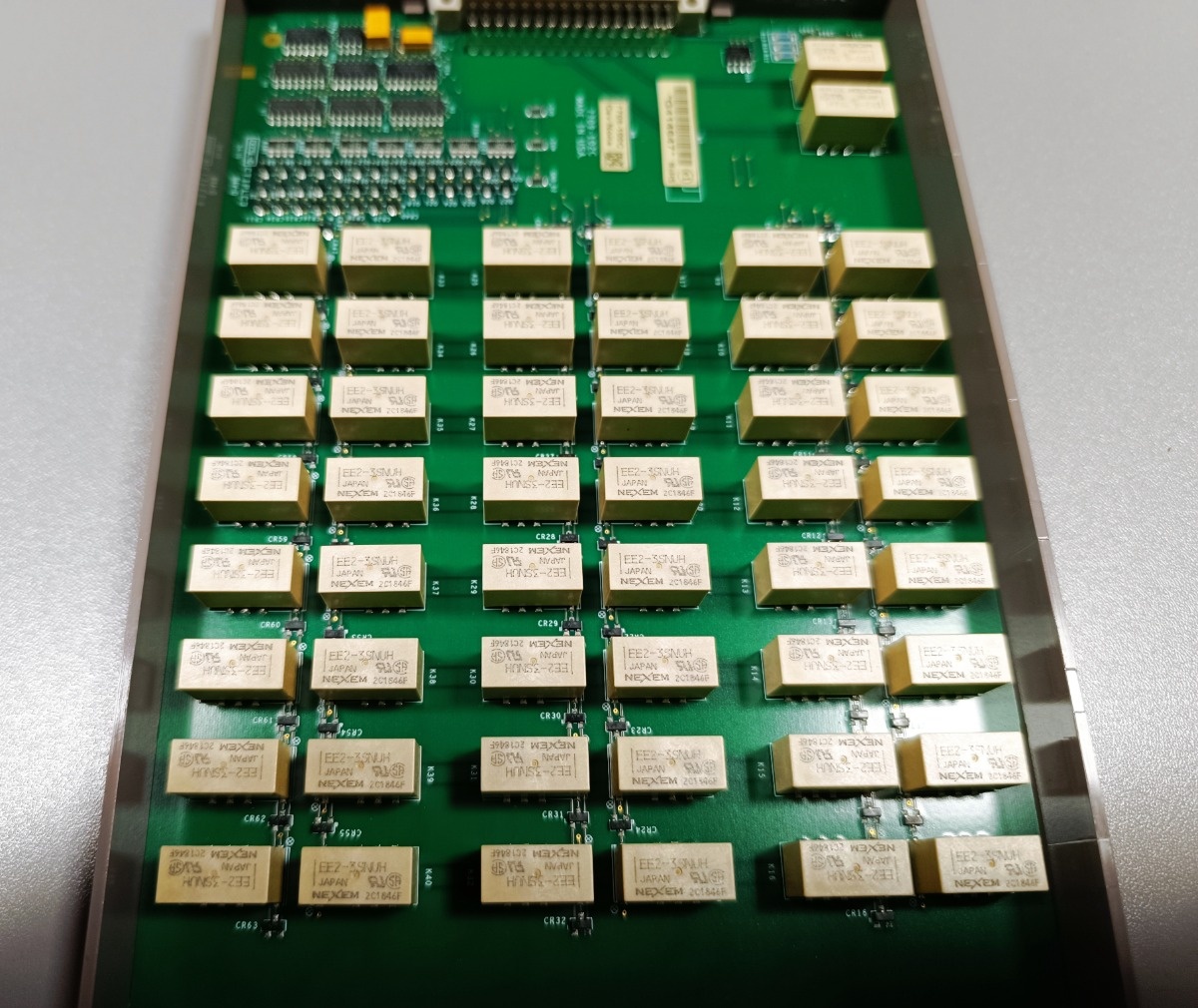

Na zdjęciu karta z przekaźnikami firmy Keithley używana przez producenta jednego z testerów.
#elektronika #praca #pracbaza

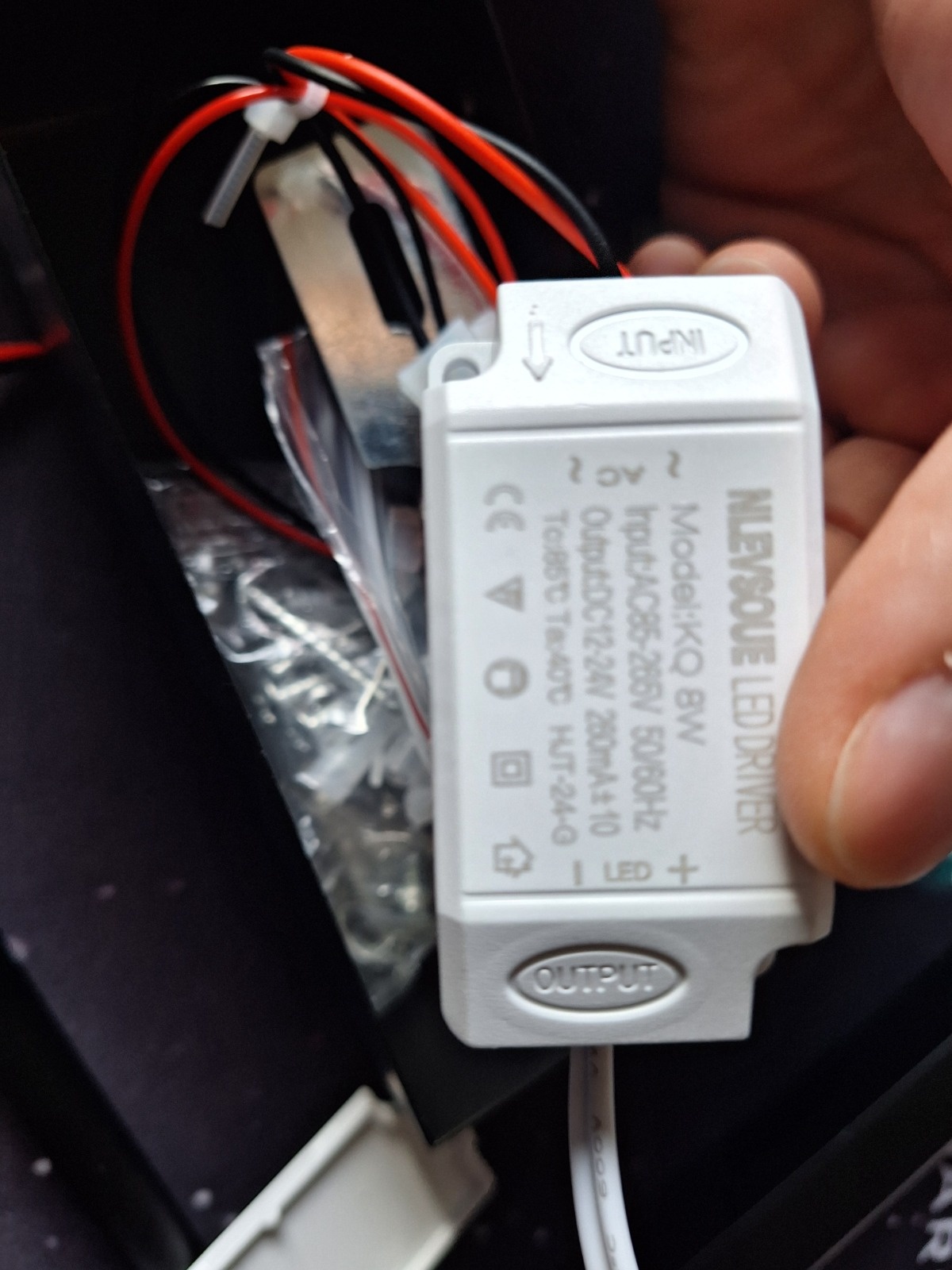

Zamówiłem tanie kinkiety, bo z założeniem do dalszej przeróbki. Otwieram i chcę sprawdzić czy chociaż świecą, patrzę a tam LEDy podłączone pod input w zasilaczu ༼ ͡° ͜ʖ ͡° ༽

I tak będę wywalać to gówienko, ale zerknie ktoś czy to są tylko pomylone kabelki czy serio jest na odwrót podłączone?

#majsterkowanie #elektronika

Dzisiaj byłem u mojej mamy i mnie spytała czy mam baterie R6, kurde nie wiedziałem jaka to jest, gdyż ja używam nazwy AA tak jak na opakowaniach. Tak więc jakich Wy oznaczeń używacie?

#baterie #oznaczenia #akumulatory
