#elektryka

czystość w domu to podstawa

#heheszki i może trochę #elektryka

#heheszki #dzieci #halloween i w sumie #elektryka

Kuchenka indukcyjna.

#elektryka #heheszki &źródło

#konstruktorelektrykamator

Elo ziomeczki.

Mamy progres w budowie dopalarki do kabli #elektryka

Karkasy do trafo wydrukowane #druk3d materiał to PET-G

Idealnie pasują jeden do drugiego.

Myślę żeby zrobić na jednym uzwojenie HV a na drugim HC, dzięki temu łatwiej byłoby dopalać kable.

Idą też z Chin paczki, z kondensatorami powinna być dzisiaj, a rezystory w przyszłym tygodniu.

Zaczyna to nabierać rozpędu.

#elektryka #zzyciaelektryka

Taxydermia to także hobby w pracy.

https://streamable.com/7r2cx9

Fiu fiu ale bydle :face_with_rolling_eyes: torpeda 400W

#elektryka #elektronika #ciekawostki

#konstruktorelektrykamator

Pamiętacie wpis z czwartku o tym jak robiliśmy mufe na olejowym kablu średniego napięcia? #elektryka #energetyka

Miała wytrzymać dwa tygodnie do czasu zrobienia nowej trasy z obejściem przeszkody.

No to popatrzcie. Mam ją w domu XD

Już ją przeciąłem piłą taśmową żeby pokazać poszczególne warstwy. Idealny eksponat na wystawkę do szkoły.

Mam też kawałek kabla, obrobię go po kawałku każdą warstwę żeby było widać jak jest zbudowany.

Już oficjalnie: magazyn energii numer 2 został uruchomiony i dołączony do instalacji fotowoltaicznej 💪

Na razie nie poprzez busbary (szyny rozdzielcze) a przykręcone jednocześnie do Apatora RBK00.

Wszystkie ogniwa dokręciłem momentem 8Nm, sprawdziłem połączenia z konektorami i wszystkimi śrubami w środku i jest git.

Testowo ładuje całość prądem 100A i ładnie równo się rozkłada pomiędzy magazynami.

Zmieniłem też hardware Solar Assistanta z Raspberry Pi Zero 2W na Pi 5 4GB żeby otrzymywać dokładniejszą (częstszą) aktualizacje danych - niestety mam problem z pobraniem bazy danych ze starego RPi - może ktoś tu ogarnia InfluxDB?

Kolejny cel to kupić drugą taką obudowę i BMS i włożyć do niej stary magazyn energii zamiast tej obudowy z płyty wiórowej.

#fotowoltaika #diy #elektryka #zrobtosam #dildomajsterkuje

#konstruktorelektrykamator

Szybki wpis o wczorajszej naprawie #elektronika

Parę dni temu zadzwonił do mnie człowiek który ogarnia kilka przepompowni wody w okolicy. Z problemem że jedna część fotowoltaiki na jednej ze stacji nie działa.

A dlaczego dzwonił do mnie? Bo mają mnie za guru #elektryka , i dlatego że już kilka lat temu naprawiałem tą usterkę.

A usterka polega na tym że jeden z dławików w linii pomiarowej napięcia wziął się przegrzał, stopił i przestał przewodzić prąd. Wg dokumentacji którą znalazłem taki mały dławik może przewodzić do 60mA. A skoro przydarzyła się już druga taka awaria to zamówiłem dławik w trochę innym wykonaniu, na 350mA. Gabarytowo też większy więc nie będzie się tak grzał, straty ciepła będą mniejsze bo rezystancja jest mniejsza, z jak wiadomo starty na ciepło to I²R, mniejsze R, to mniejsze straty.

Aaa, a falownik to SMA chyba 20kW jeśli dobrze pamiętam, produkcja 2015r.

#remontujzhejto #elektryka #elektrykapradnietyka

Jaki bezsens, skończyły mi się uprawnienia SEP (na elektrodzie za "uprawnienia SEP" pewnie dostałbym bana) no i dzwonię jakieś dokumenty są potrzebne i słyszę że zaświadczenie pracodawcy o odbyciu praktyk, albo zaświadczenie ze szkoły. 5 poprzednich książeczek nie wystarcza :P
Ciekawe co w przypadku jak ktoś jest bezrobotny, ukończył np liceum a pracował przez 10 lat jako elektryk z uprawnieniami, to teraz już nie może? #elektryka

#konstruktorelektrykamator

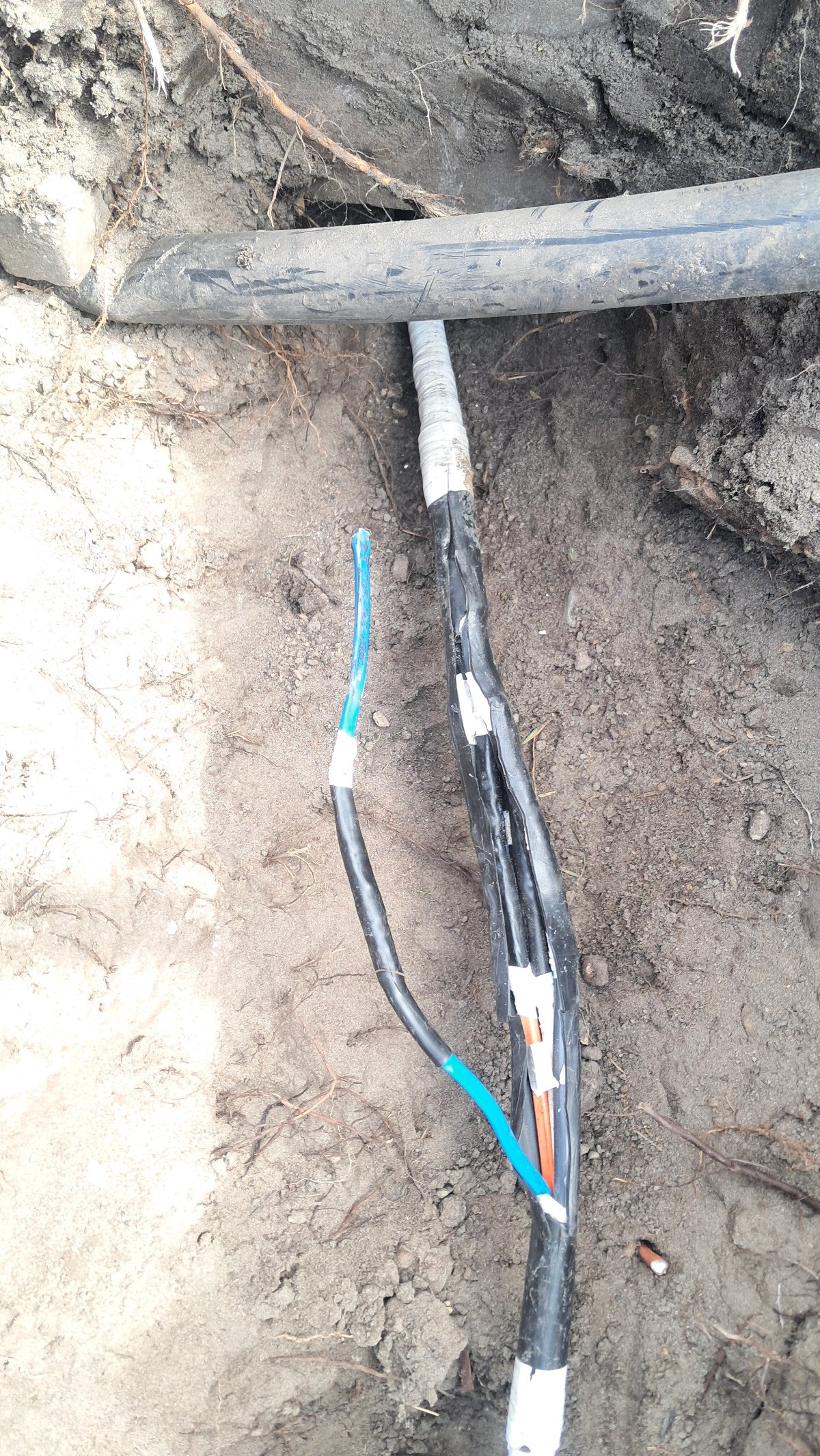

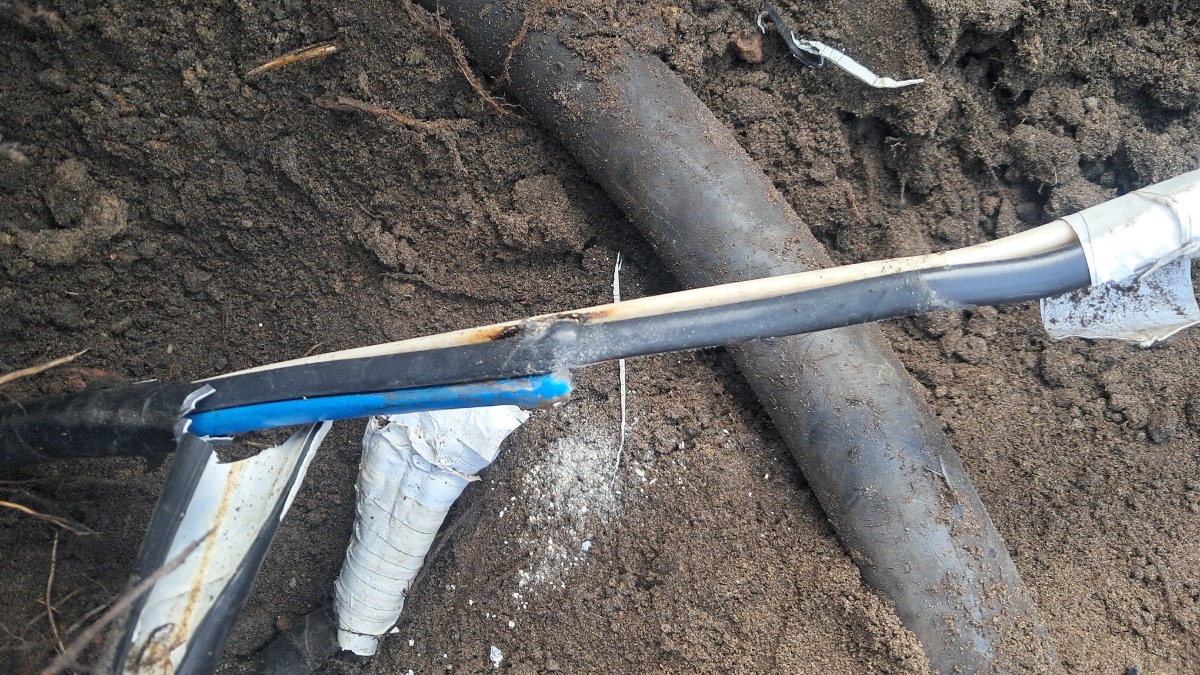

Ten tydzień sponsorują oszkodzenia kabli #elektryka

O skurwesyn, na tego dajcie 1200W, i uzwojenie z miedzianej taśmy XD

Rdzeń ferrytowy z którego mam zamiar zrobić trafo do dopalarki do kabli. Ma mieć właśnie ok 1,2kW mocy ciągłej (kilka minut) i przynajmniej 6kV napięcia wyjściowego z trybem CC, i to takim na przynajmniej kilka a najlepiej kilkanaście Amperów.

A jak przy tym temacie, ktoś ogarnia #druk3D w żywicy? Potrzebne będą mi karkasy na to trafo.

Zamówiłem też u Chińczyków 16szt kondensatorów 800V 200uF, w konfiguracji 8S2P da mi to 6,4kV i 1kJ zgromadzonej energii. Ale będzie trzęsło ziemią.

Przedwczoraj byłem mufować olejowy kabel średniego napięcia. Rok produkcji 1991. Co śmieszne, za jakieś dwa tygodnie ten odcinek kabla będzie wycięty i wyłączony z użytku. Ale do tej pory będzie zasilał trafo 400kVA.

A wczoraj byłem naprawiać kabel YAKY 4x25, WLZ zasilający gospodarstwo rolne. Uszkodzenie dosyć nietypowe bo wewnątrz metalowej rury osłonowej. I znów metoda z A-ramką dała mi popalić bo pamiętając ostatnie uszkodzenie i fałszywy sygnał na takiej rurze olałem to miejsce i zacząłem szukać w ziemi. Dobrze że odkopałem tylko 2m kabla, a potem pociągnąłem rurkę na słupie. Uszkodzenie było jakieś 30cm nad ziemią. A kabel sam w sobie 30cm pod ziemią, bez folii oczywiście. A są miejsca gdzie leży 10cm pod ziemią wg różdżki. Jak bym miał dopalarke to bym moment znalazł.

Postęp w dalszej konstrukcji magazynu energii #dildomajsterkuje

Dziś zamówiłem ogniwa, ostatni (poza przewodami i końcówkami oczkowymi) element brakujący do uruchomienia magazynu energii.

Ciesze się jak dziecko z zabawki. Jak dobrze pójdzie to w poniedziałek lub wtorek będę miał ogniwa u siebie.

Teraz tylko złożyć, zaprasować kable prądowe i połączyć oba magazyny razem.

Dodatkowy magazyn poprawi komfort używania fotowoltaiki, będzie można więcej zużywać po zmroku a dni pochmurne nie będą tak uciążliwe w lato. W zimę jeśli będzie słoneczny dzień to będziemy mogli wykorzystać 100% produkcji która starczy nawet na dwa dni. Łącznie oba magazyny pomieszczą 32kWh energii elektrycznej.

#fotowoltaika #diy #zrobtosam #elektryka

Trzeba bylo sie uczyc.

Powiedzialbyn, ze robota dla @myoniwy , ale on nie ma iphona he he.

#praca #elektronika #elektryka

#konstruktorelektrykamator #elektryka

W momencie gdy podłączamy jakieś urządzenie elektryczne do zasilania, to zaczyna przepływać prąd.

W zależności od rodzaju urządzenia możemy mieć cosFi=1 czyli tylko dla urządzeń czysto rezystancyjnych, jak grzejniki i grzałki.

Lub cosFi mniejszy od 1. Ale może być jeszcze przesunięcie na plus lub na minus.

Czym jest cosFi? Z angielskiego zwany PF (Power Factor) Jest to miara kąta między wektorem napięcia a wektorem prądu płynącego w układzie. Dlaczego pojawia się ten kąt? Powodem jest magazynowanie energii w odbiorniku i częściowe jej oddawanie do sieci w kolejnym okresie. Magazynowanie może być w polu magnetycznym (silniki, dławiki, większość elementów mających jakąś cewkę) lub w polu elektrycznym jakie występuje w kondensatorach.

Zmagazynowana energia która wróci z odbiornika do sieci nazywa się energią bierną, bo została pobrana z sieci, zmagazynowana i z powrotem oddana do sieci. Przepłynęła przez sieć a jedyne co wykonała to straty na przewodnikach.

No dobra, cosFi najlepiej jeśli jest 1, lub bardzo bliski 1.

Ale mamy jeszcze jedno zniekształcenie, a jest nim THD czyli zniekształcenia wykresu prądu i/lub napięcia wynikające z wyższych harmonicznych. Pobór prądu ze względu na IPZ (impedancja pętli zwarcia) powoduje spadek napięcia na linii zasilającej. W momencie gdy przebieg prądu odbiega od sinusoidy mamy spadki napięcia w tych momentach co jest przepływ prądu. Czyli sinusoida zostaje odkształcona.

Na filmie pokazuje jaki przebieg prądu ma VCD zasilający silnik.

https://youtube.com/shorts/HR0y1GVga9w

W takim przypadku cosFi będzie mało ważnym parametrem, ważniejszy jest THD, a będzie wywalony w kosmos. Niedługo pewnie i za to będzie trzeba płacić.

Dlatego aktywne kompensatory mocy biernej które mogą po części poprawić też THD staną się popularne.

I jeszcze wykres prądu z tego silnika, widać że w jednym momencie wykres ma wyższe wartości. Dokładnie co jeden obrót przekładni jest wyższe obciążenie, mam podejrzenie że sama przekładnia jest problemem.

A jak jechałem na tą robotę to zobaczyłem że przy wiatraku coś się dzieje. Zajechałem, ale nie było z kim pogadać bo obaj ludzie byli na platformie.

@jarezz twoje klimaty.

Mam pytanie do @myoniwy odnośnie materiału:
Chce zrobić sobie busbar/szynę rozdzielczą do magazynów energii.

Znalazłem na allegro gotowe miedziane ale zastanawiam się jak to się ma do “korozji” miedzi, czy z czasem taki busbar miedziany bez powłoki niklowanej nie będzie miał większej rezystancji z powodu osadzania się tlenków miedzi na powierzchni? Czy ewentualnie jeśli tak jest to jest jakaś pasta albo sposób na zapobieganie utlenianiu? Konektory oczkowe stosuje miedziane bielone i kable też miedziane.

https://allegro.pl/oferta/2x-busbar-miedziany-blok-rozdzielczy-szyna-zbiorcza-voltian-6p-250a-komplet-17039493050

#konstruktorelektrykamator #elektryka #dildomajsterkuje #fotowoltaika

No k⁎⁎wa nie, nie zdzierzylem.

#remontujzhejto #elektryka

Właśnie dotarła obudowa magazynu energii i postanowiłem ją złożyć.

Obudowa całkiem spoko mam pewne uwagi do akcesoriów, ale za 790zl chyba nic lepszego nie dostaniemy, zwłaszcza że idealnie pasuje do BMSa od JK.

Obudowa do ogniw LF280 lub MB31 na pojedyncze terminale.

Dobrze spasowana, obudowa ciężka i solidna, aż zaskakujące że blacha jest taka gruba. Dobrze pomalowany i kompletny. Brak instrukcji ale da radę zrobić bez.

Pasuje do BMS z serii smart Inverter w wersji V15 jak i nowszej V19 (którą bardziej polecam, ja mam V15 ale za darmo więc nie narzekam).

Poniżej link do obudowy (należy napisać do sprzedawcy, da wtedy właściwą cenę i wysyłkę z Polski kurierem DHL):
https://www.alibaba.com/x/1l9rhG4?ck=pdp

A tu link do BMS:
V19 150A i 2A balanser:
https://onvolt.pl/produkt/modul-bms-jk-inverter-li-ion-lifepo4-7s-16s-150a-v19-zestaw-do-banku-energii-2a-bal/

#dildomajsterkuje #fotowoltaika #elektryka #diy

Wyjalem tego sk⁎⁎⁎⁎syna, bo go jednak nie za bardzo laduje, pewnie sie zejsral. Tzn cos tam podladowuje, ale bardzo szybko pada, nie ma pojemnosci.

Jako ciekawostke wrzucam, bo @myoniwy pytal o typ.

To ladowarka 12V powinna go normalnie ladowac, c’nie?

#elektronika #elektryka

#konstruktorelektrykamator #diy #mechanika #elektryka

Mała aktualizacja wiadomości o suwnicy którą zrobiłem.

Kamieniarze są mega zadowoleni, bo już nie muszą ręcznie nosić płyt, czy kombinować z wózkiem widłowym.

Napęd przesuwu po dłuższej osi (lewo prawo) jest zrobiony przez dwa wózki elektryczne. Rozstaw kółek jest niewielki przez co jak jeden będzie miał lepszą trakcję to belka lekko się ukosuje. Żeby tego się pozbyć trzeba by szerzej rozstawić kółka lub dołożyć po jeszcze jednym wózku. Ale nie jest to na tyle upierdliwe żeby nie dało się pracować. A nie spadnie bo musiałyby coś się urwać, rozkręcić etc. A że spawy są raczej solidne, wózki poskręcane na śruby 16mm to kwestie bezpieczeństwa są zapewnione.

U siebie jak będę robił podobną to wiem że inaczej rozwiąże kwestie montażu wózków do belki jezdnej. Żeby była wyżej.

Kosztów jeszcze nie podliczyłem, więc nie wiem ile to wyszło.

https://youtu.be/jbQT2jwzkwE
