#elektryka

Chinczycy juz tak maja

#podroze #bhpfailure #chiny #barteknamorzu #elektryka

Fajna robota, nie trzeba się użerać z klientami, tylko do kibla daleko...

#pracbaza #elektryka #energetyka

Czy ma ktoś może instalację FV z inwerterem Solar Sofar oraz magazynem energii (też od nich), a to wszystko spięte w #homeassistant? Mam problem z wtyczką solarman - nie mogę za bardzo nic przestawiać, jedynie tryb działania. A chciałbym móc harmonogramy zmieniać.

#fotowoltaika #elektryka

Nastąpiły pewne zmiany w #fotowoltaika a w zasadzie z moich magazynach energii.

Trafiło się ze do polskiego magazynu dopłynęły nowe obudowy leżące z mocowaniem do szafy rack - i postanowiłem oba tak złożyć.

Link do oferty:
https://www.alibaba.com/x/1l9wqbM?ck=pdp

Może @myoniwy będziesz zainteresowany bo są niedrogie.

A do tego szafa open rack 12U regulowana długość od Lanberg (ma deklarowany udźwig 600kg a oba magazyny to 240-250kg łącznie)
https://pl.lanberg.eu/produkt/open-rack-12u-19-600x600-1100-regulowany-czarny-lanberg

Myślałem czy brać większą szafę rack ale nie planuje najbliższy rok czy dwa dokładać kolejnego magazynu - ale kilka paneli już tak.

Wiec podsumowując:
Stary magazyn przełożę do nowej obudowy i dam nowy BMS (aktualnie mam JK BMS ale ten obudowany nie z serii inverter bez komunikacji), drugi nowy magazyn przełożę do nowej obudowy, a strojącą sprzedam teściowi. Całość zamontuję w stojaku rack żeby móc łatwo poruszać całością w razie potrzeby.

#dildomajsterkuje #elektryka #diy #zrobtosam

Hej, z zona robimy dekoracje na rozne eventy, ona jest od strony artystycznej, a ja od technicznej (i fizycznej xD). Chcemy zmomtować takiego truposza z garem jak w tym linku z pinteresta.

https://pl.pinterest.com/pin/820358888413211032/

Mamy truposza i gar z zeszlego roku, ale w tym roku ma sie to krecic. Na spodzie gara jest umocowany silnik z dzwignia, do ktorej przytwierdzony jest kij i tak to sie kreci.
Ja zupelnie nie znam sie na elektryce i elektronice, wiec prosze o pomoc.
Jaki silnik kupic, jak go zasilic z 240V zeby mial tak wolne obroty, gdzie to zamowic (tylko wysylka zPL), czy sa jakies opcje gdzie nie bede musial lutowac, jak najlepiej osadzic dzwignie na walku silnika - tych rzeczy chcialbym sie dowiedziec.
Prosze o pomoc(ಥ﹏ಥ)

#elektryka #elektronika #modelarstwo #dekoracje

czystość w domu to podstawa

#heheszki i może trochę #elektryka

#heheszki #dzieci #halloween i w sumie #elektryka

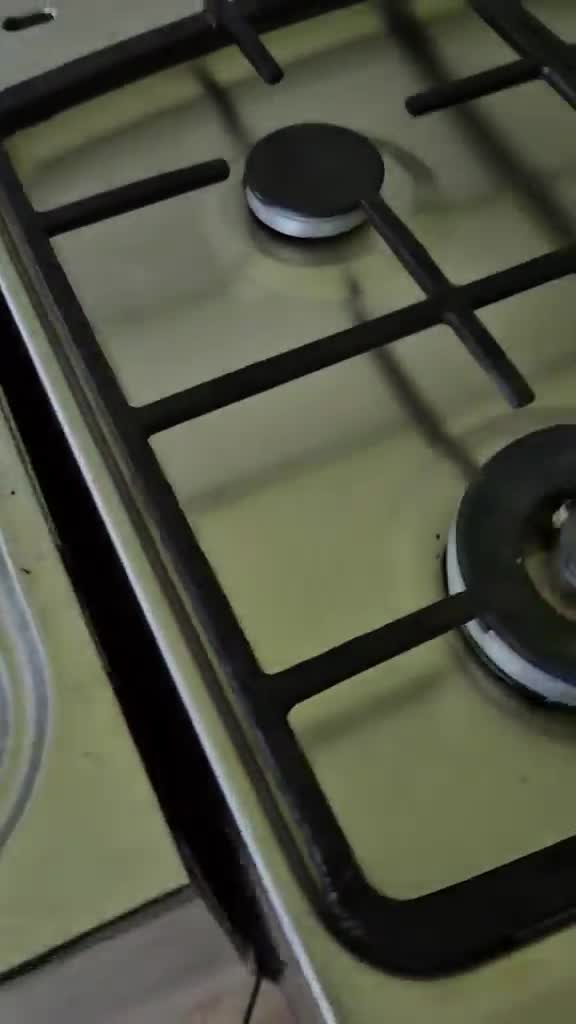

Kuchenka indukcyjna.

#elektryka #heheszki &źródło

#konstruktorelektrykamator

Elo ziomeczki.

Mamy progres w budowie dopalarki do kabli #elektryka

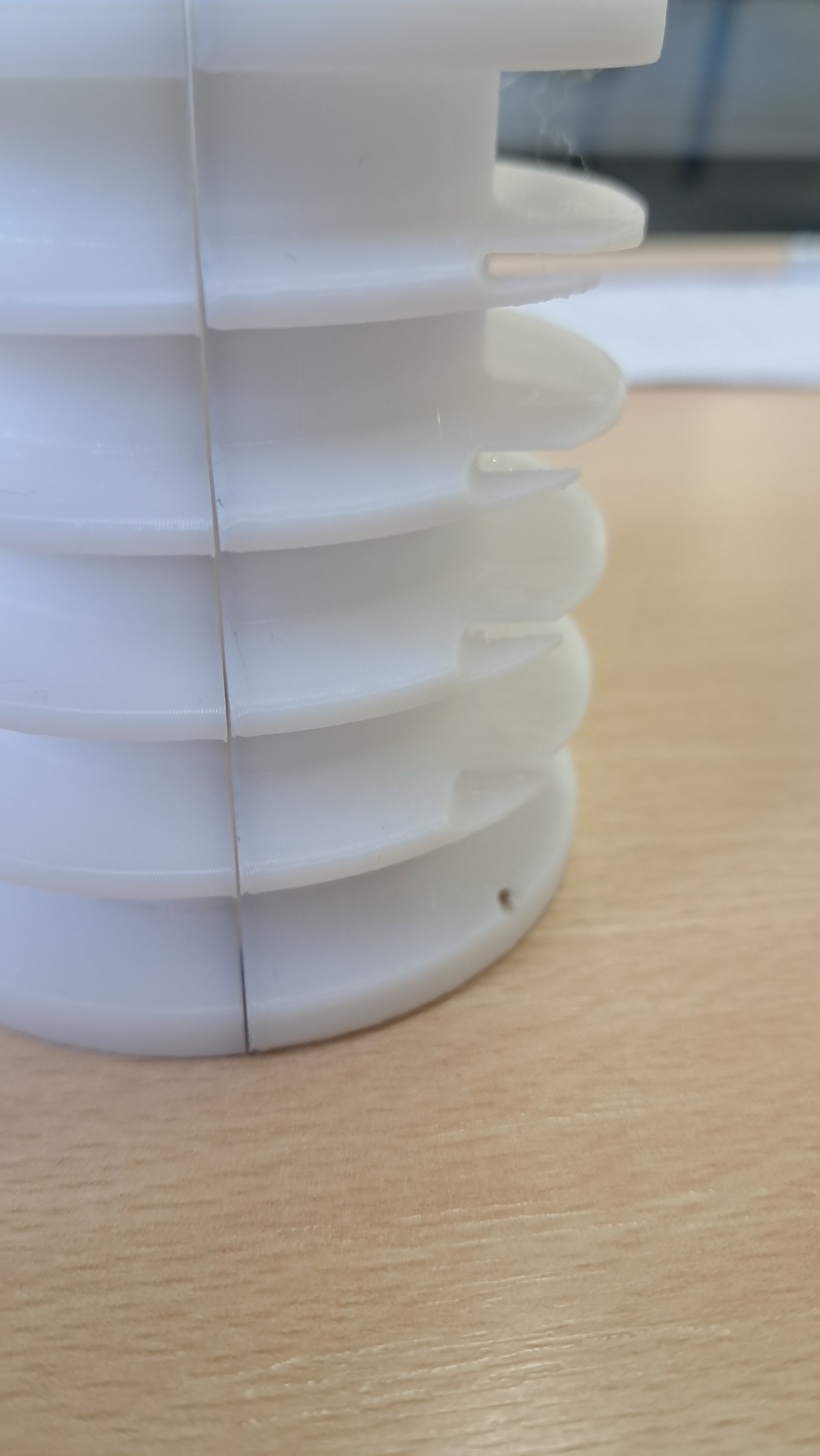

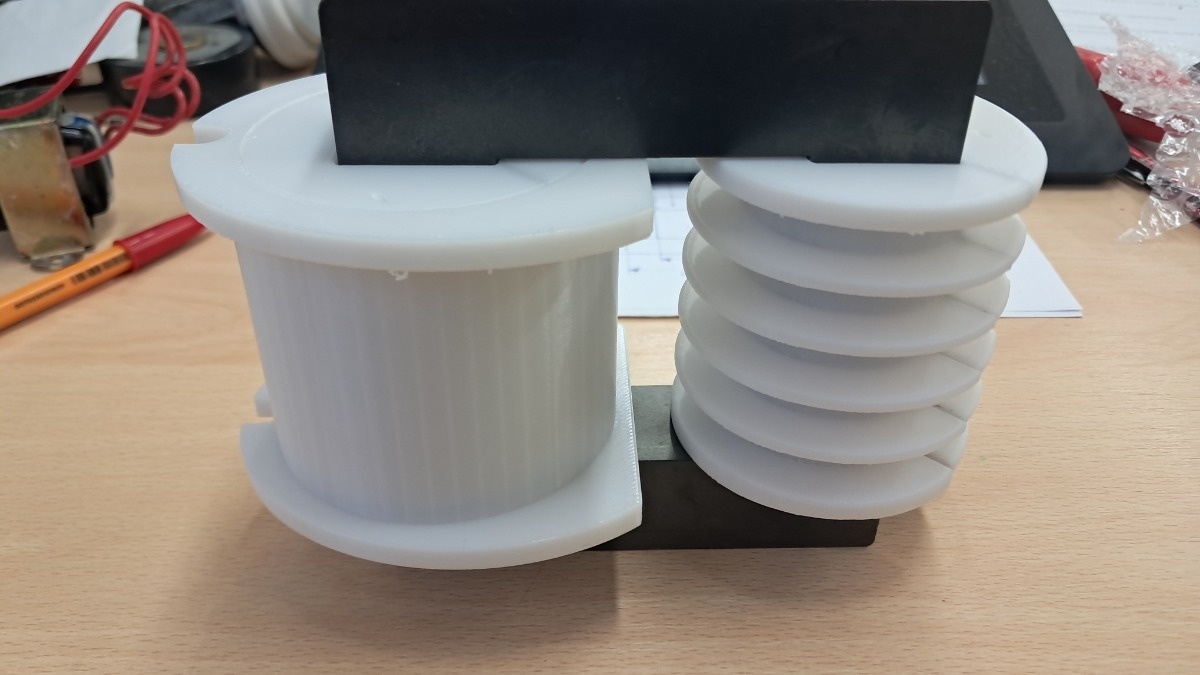

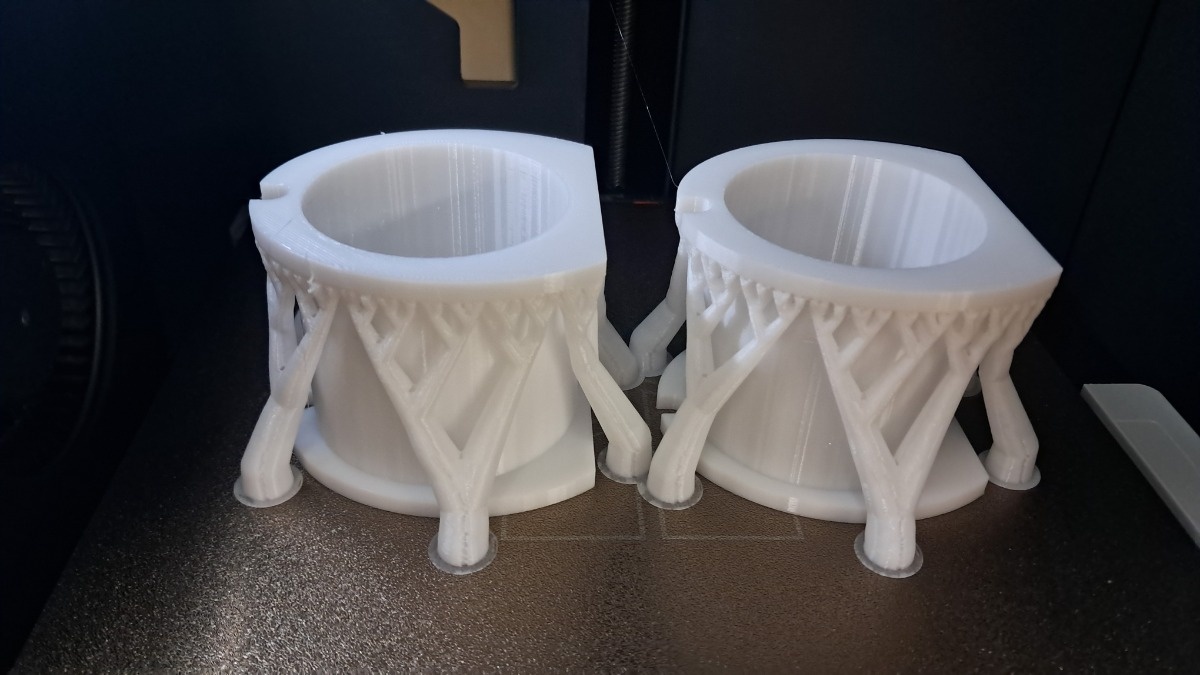

Karkasy do trafo wydrukowane #druk3d materiał to PET-G

Idealnie pasują jeden do drugiego.

Myślę żeby zrobić na jednym uzwojenie HV a na drugim HC, dzięki temu łatwiej byłoby dopalać kable.

Idą też z Chin paczki, z kondensatorami powinna być dzisiaj, a rezystory w przyszłym tygodniu.

Zaczyna to nabierać rozpędu.

#elektryka #zzyciaelektryka

Taxydermia to także hobby w pracy.

https://streamable.com/7r2cx9

Fiu fiu ale bydle :face_with_rolling_eyes: torpeda 400W

#elektryka #elektronika #ciekawostki

#konstruktorelektrykamator

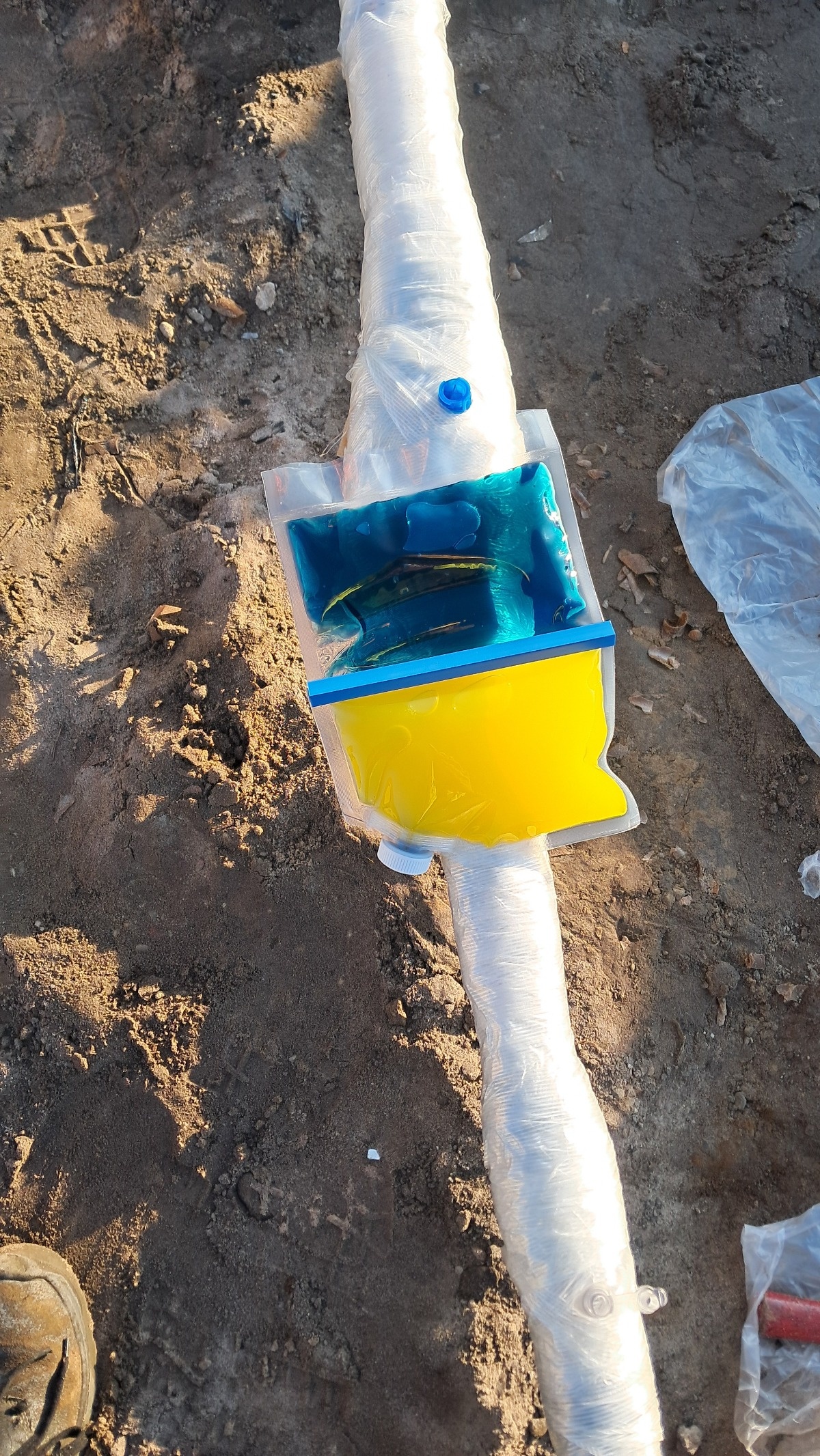

Pamiętacie wpis z czwartku o tym jak robiliśmy mufe na olejowym kablu średniego napięcia? #elektryka #energetyka

Miała wytrzymać dwa tygodnie do czasu zrobienia nowej trasy z obejściem przeszkody.

No to popatrzcie. Mam ją w domu XD

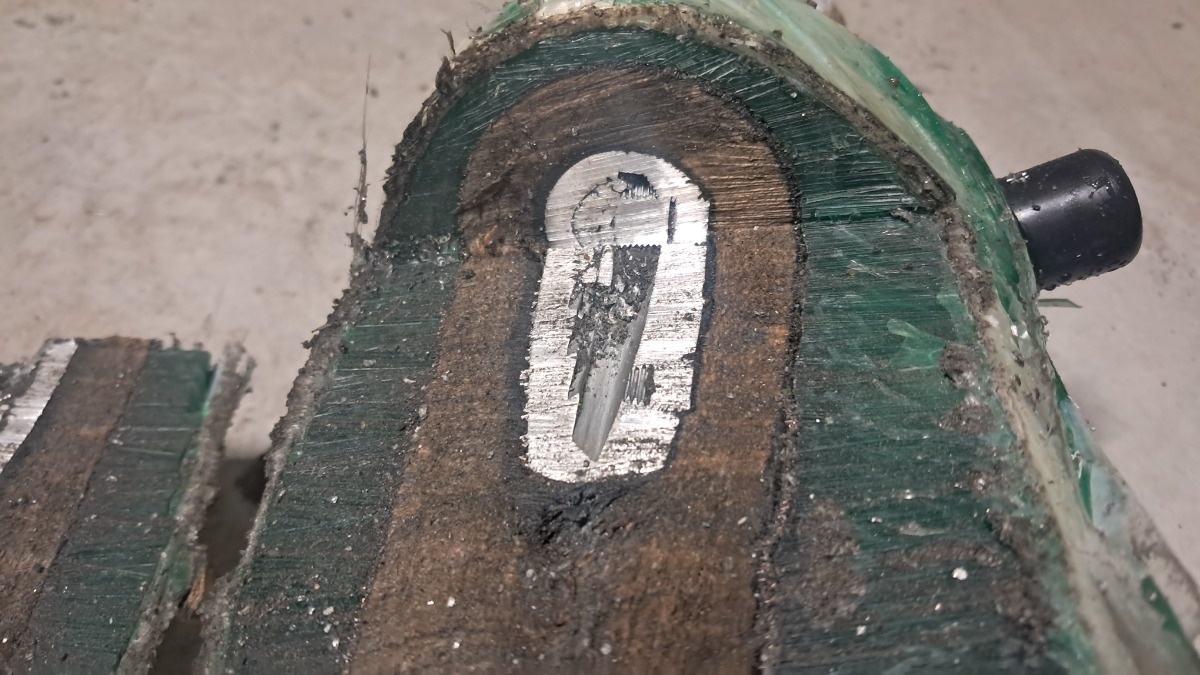

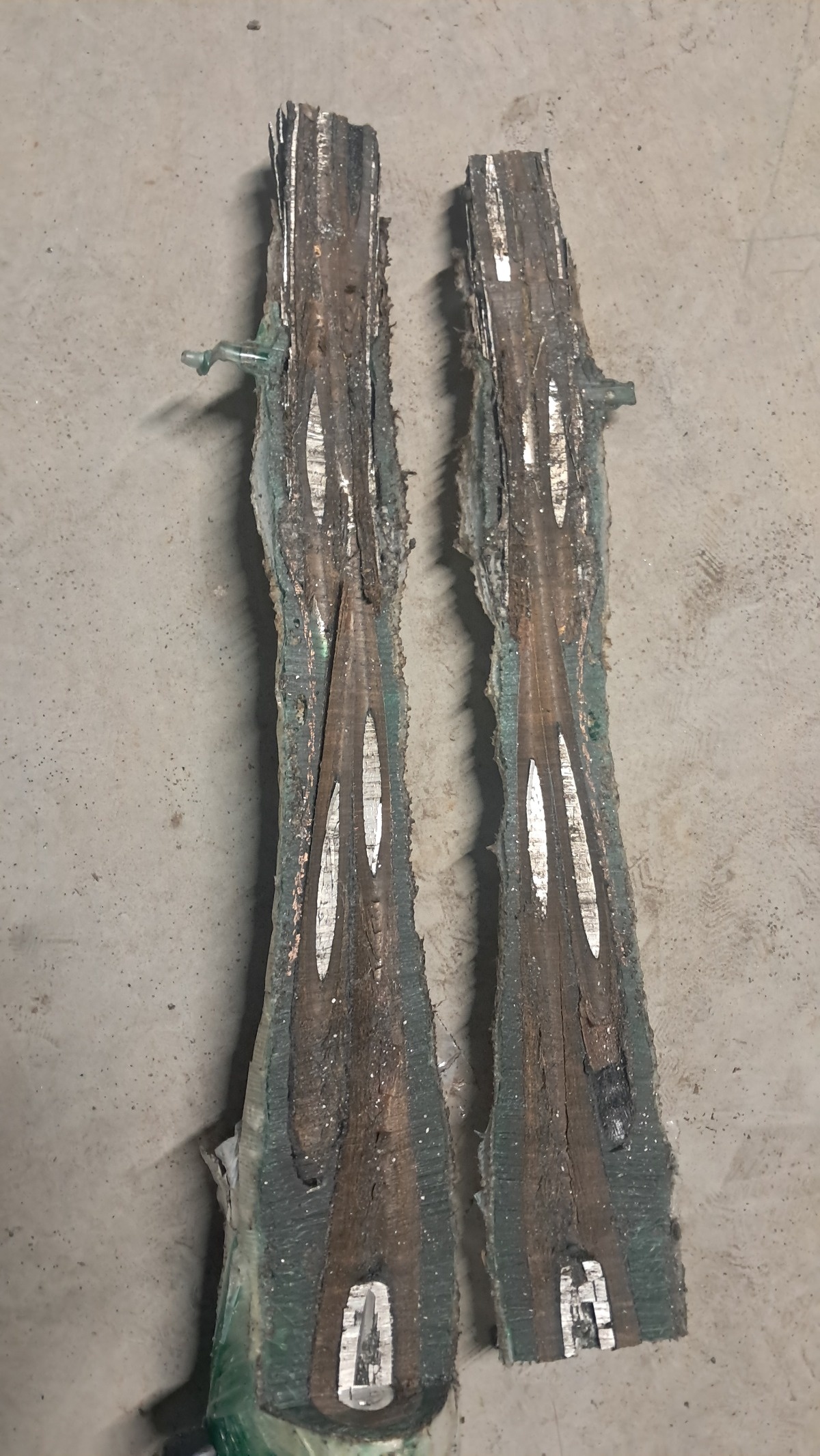

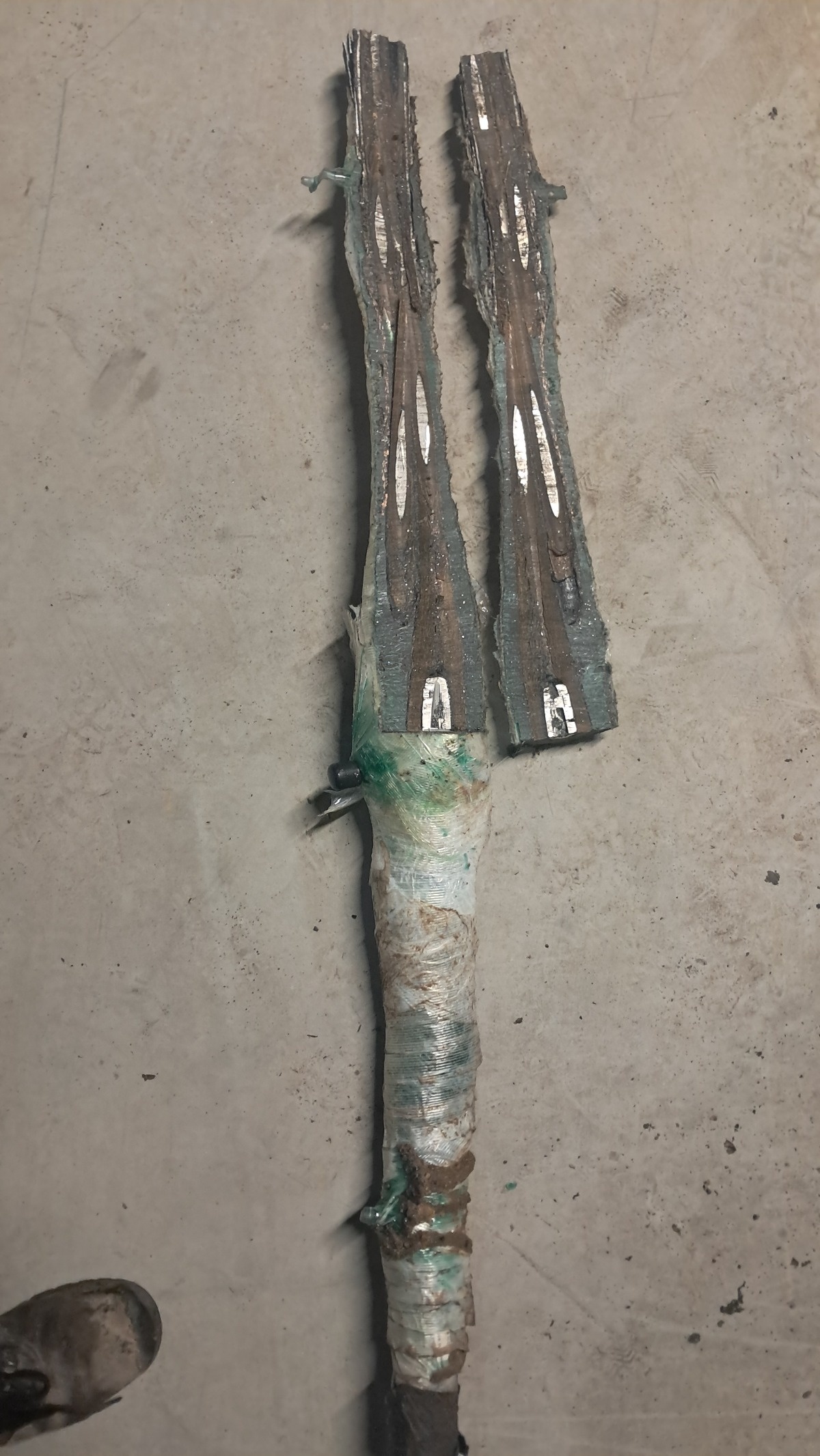

Już ją przeciąłem piłą taśmową żeby pokazać poszczególne warstwy. Idealny eksponat na wystawkę do szkoły.

Mam też kawałek kabla, obrobię go po kawałku każdą warstwę żeby było widać jak jest zbudowany.

Już oficjalnie: magazyn energii numer 2 został uruchomiony i dołączony do instalacji fotowoltaicznej 💪

Na razie nie poprzez busbary (szyny rozdzielcze) a przykręcone jednocześnie do Apatora RBK00.

Wszystkie ogniwa dokręciłem momentem 8Nm, sprawdziłem połączenia z konektorami i wszystkimi śrubami w środku i jest git.

Testowo ładuje całość prądem 100A i ładnie równo się rozkłada pomiędzy magazynami.

Zmieniłem też hardware Solar Assistanta z Raspberry Pi Zero 2W na Pi 5 4GB żeby otrzymywać dokładniejszą (częstszą) aktualizacje danych - niestety mam problem z pobraniem bazy danych ze starego RPi - może ktoś tu ogarnia InfluxDB?

Kolejny cel to kupić drugą taką obudowę i BMS i włożyć do niej stary magazyn energii zamiast tej obudowy z płyty wiórowej.

#fotowoltaika #diy #elektryka #zrobtosam #dildomajsterkuje

#konstruktorelektrykamator

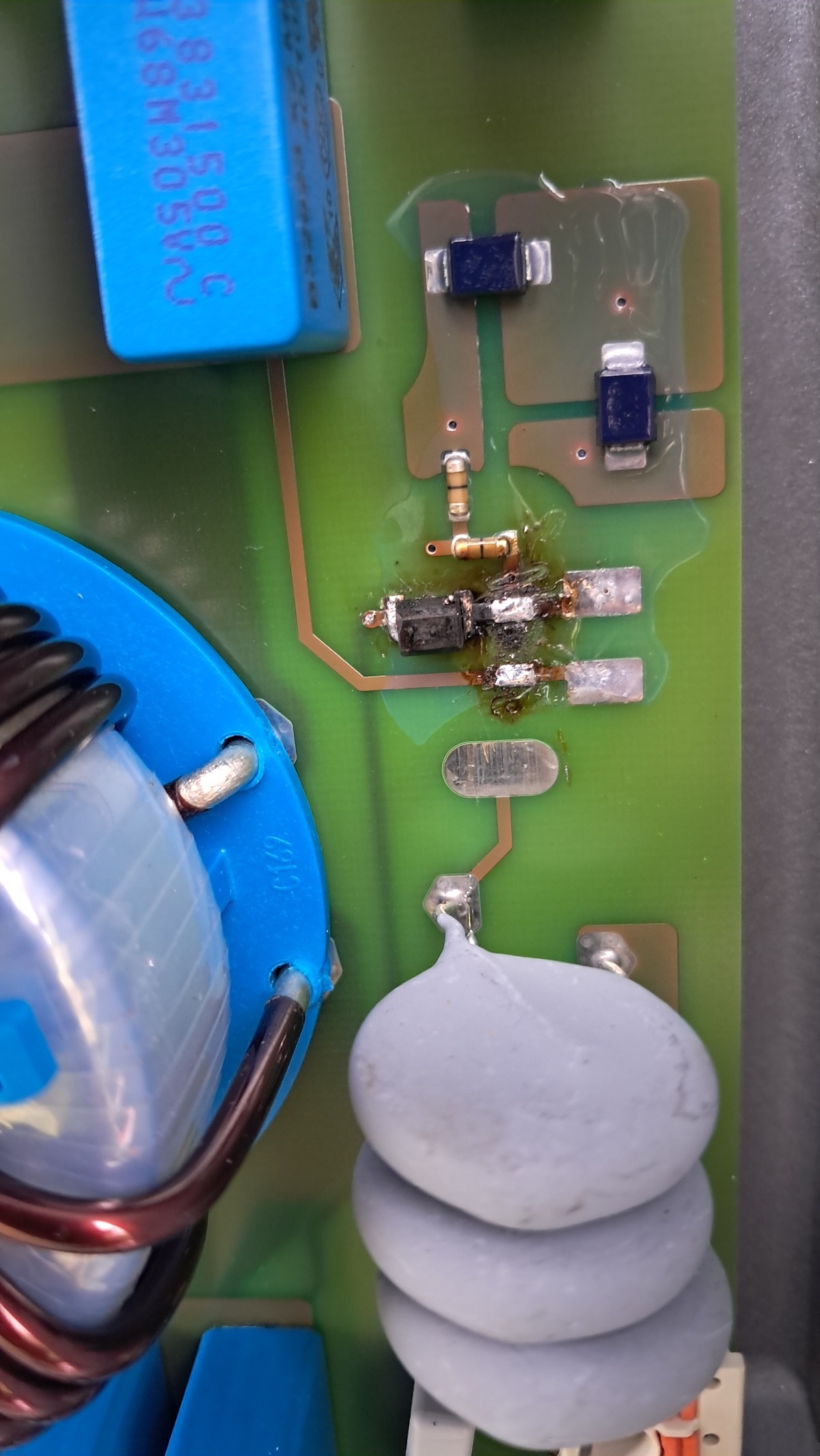

Szybki wpis o wczorajszej naprawie #elektronika

Parę dni temu zadzwonił do mnie człowiek który ogarnia kilka przepompowni wody w okolicy. Z problemem że jedna część fotowoltaiki na jednej ze stacji nie działa.

A dlaczego dzwonił do mnie? Bo mają mnie za guru #elektryka , i dlatego że już kilka lat temu naprawiałem tą usterkę.

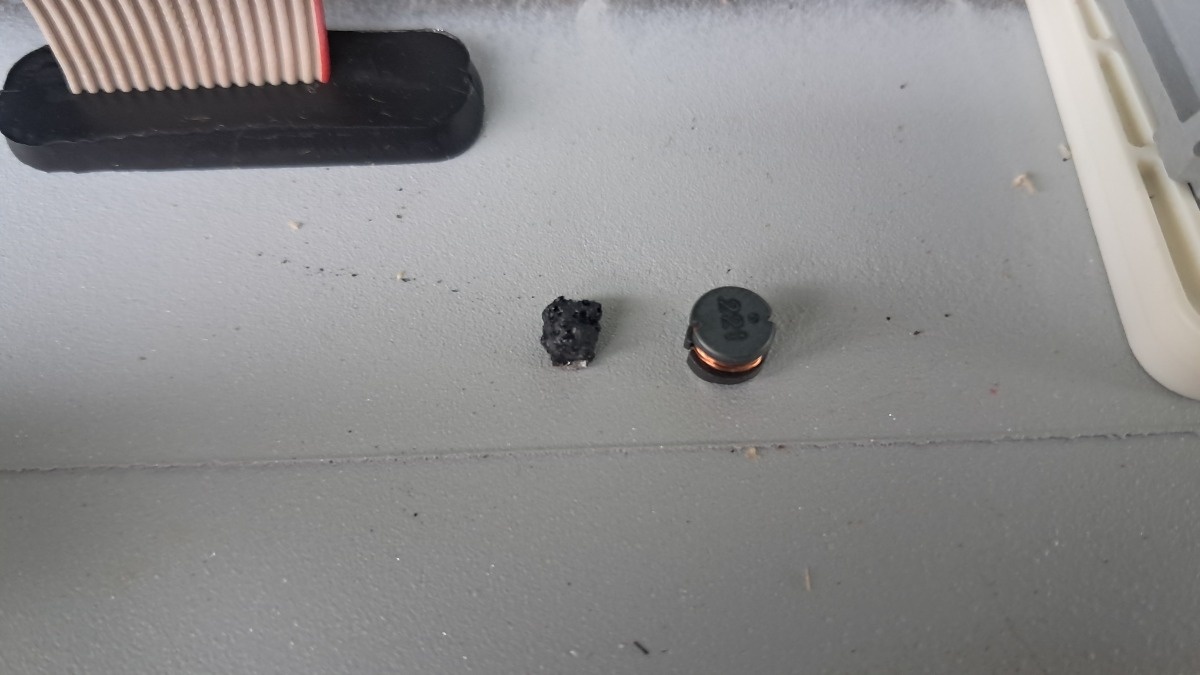

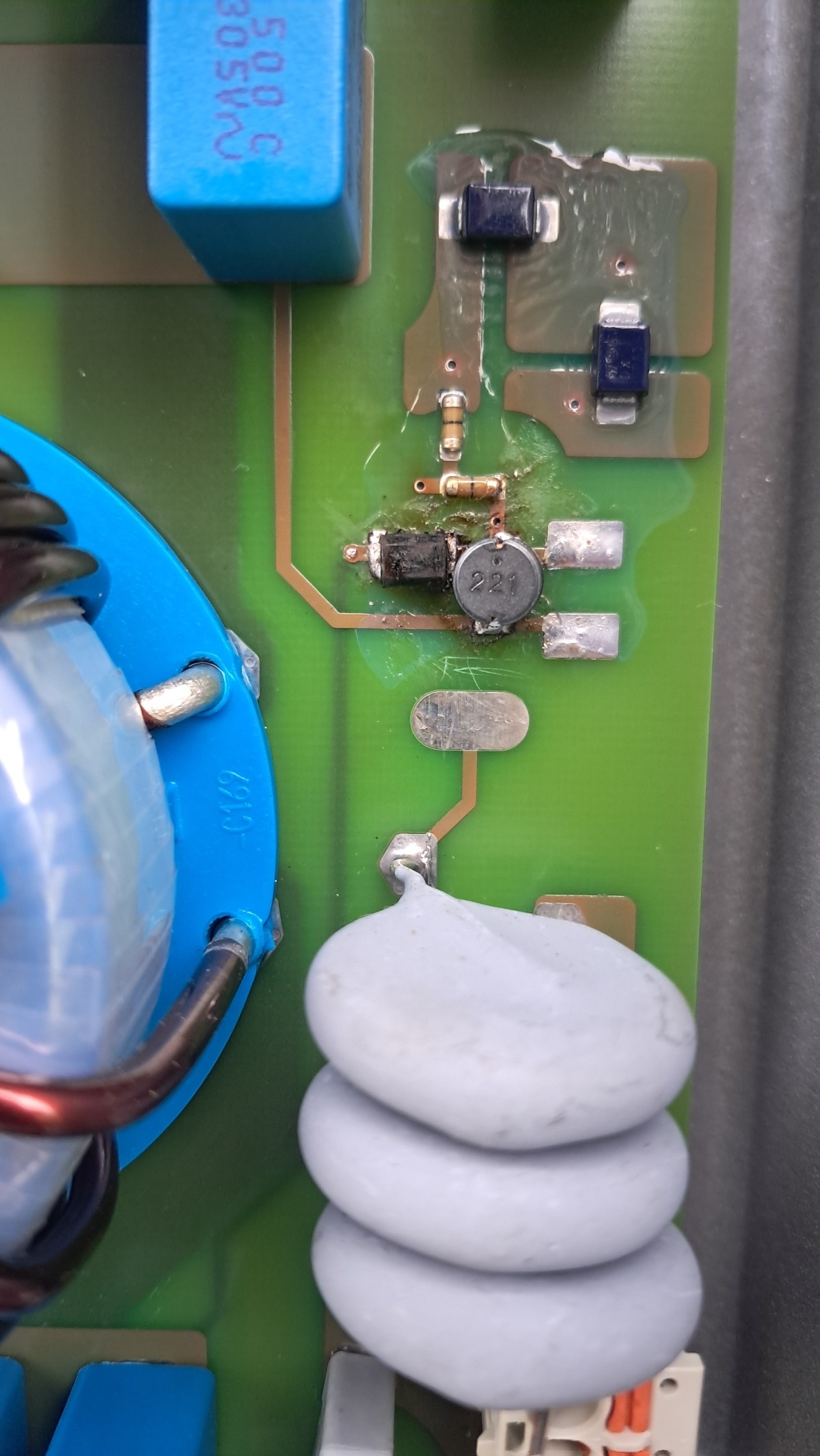

A usterka polega na tym że jeden z dławików w linii pomiarowej napięcia wziął się przegrzał, stopił i przestał przewodzić prąd. Wg dokumentacji którą znalazłem taki mały dławik może przewodzić do 60mA. A skoro przydarzyła się już druga taka awaria to zamówiłem dławik w trochę innym wykonaniu, na 350mA. Gabarytowo też większy więc nie będzie się tak grzał, straty ciepła będą mniejsze bo rezystancja jest mniejsza, z jak wiadomo starty na ciepło to I²R, mniejsze R, to mniejsze straty.

Aaa, a falownik to SMA chyba 20kW jeśli dobrze pamiętam, produkcja 2015r.

#remontujzhejto #elektryka #elektrykapradnietyka

Jaki bezsens, skończyły mi się uprawnienia SEP (na elektrodzie za "uprawnienia SEP" pewnie dostałbym bana) no i dzwonię jakieś dokumenty są potrzebne i słyszę że zaświadczenie pracodawcy o odbyciu praktyk, albo zaświadczenie ze szkoły. 5 poprzednich książeczek nie wystarcza :P
Ciekawe co w przypadku jak ktoś jest bezrobotny, ukończył np liceum a pracował przez 10 lat jako elektryk z uprawnieniami, to teraz już nie może? #elektryka

#konstruktorelektrykamator

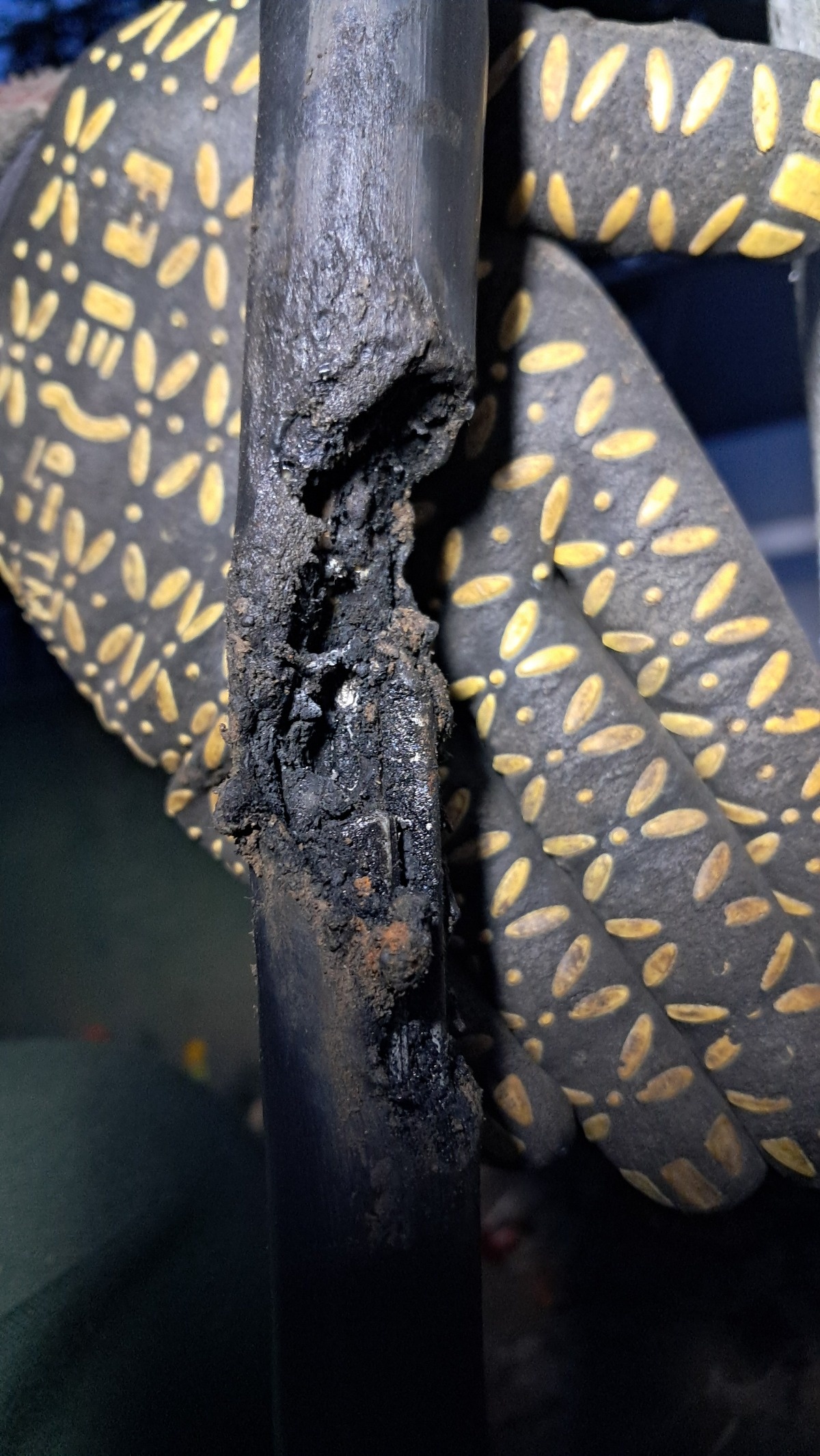

Ten tydzień sponsorują oszkodzenia kabli #elektryka

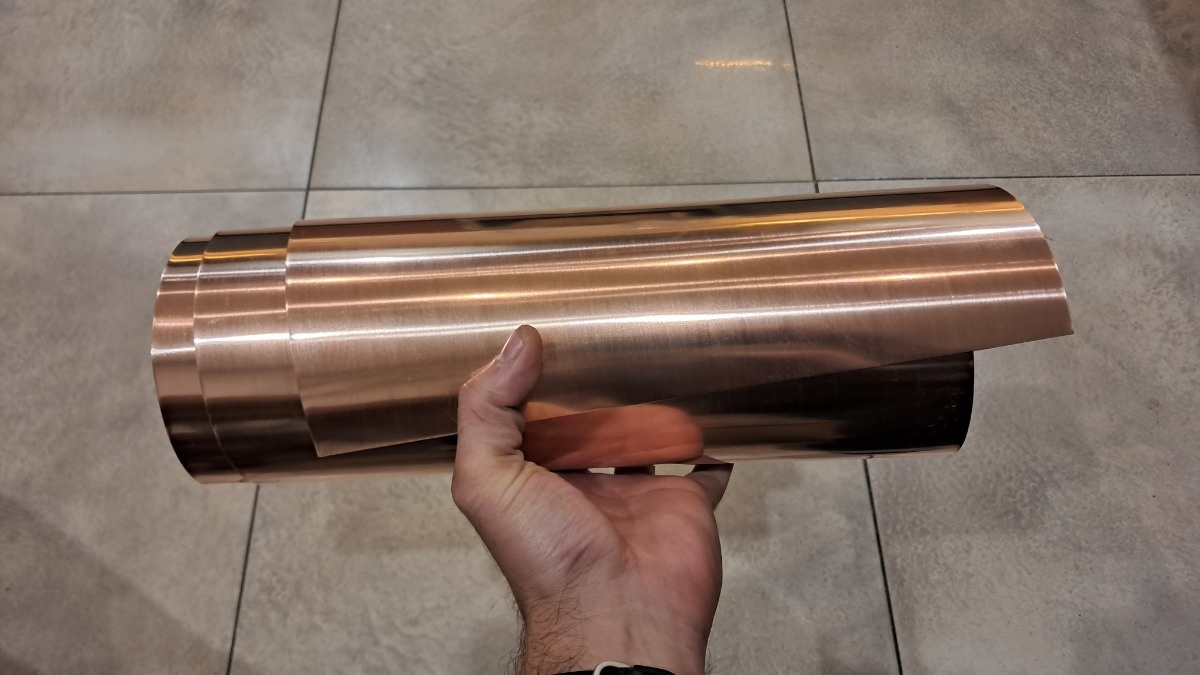

O skurwesyn, na tego dajcie 1200W, i uzwojenie z miedzianej taśmy XD

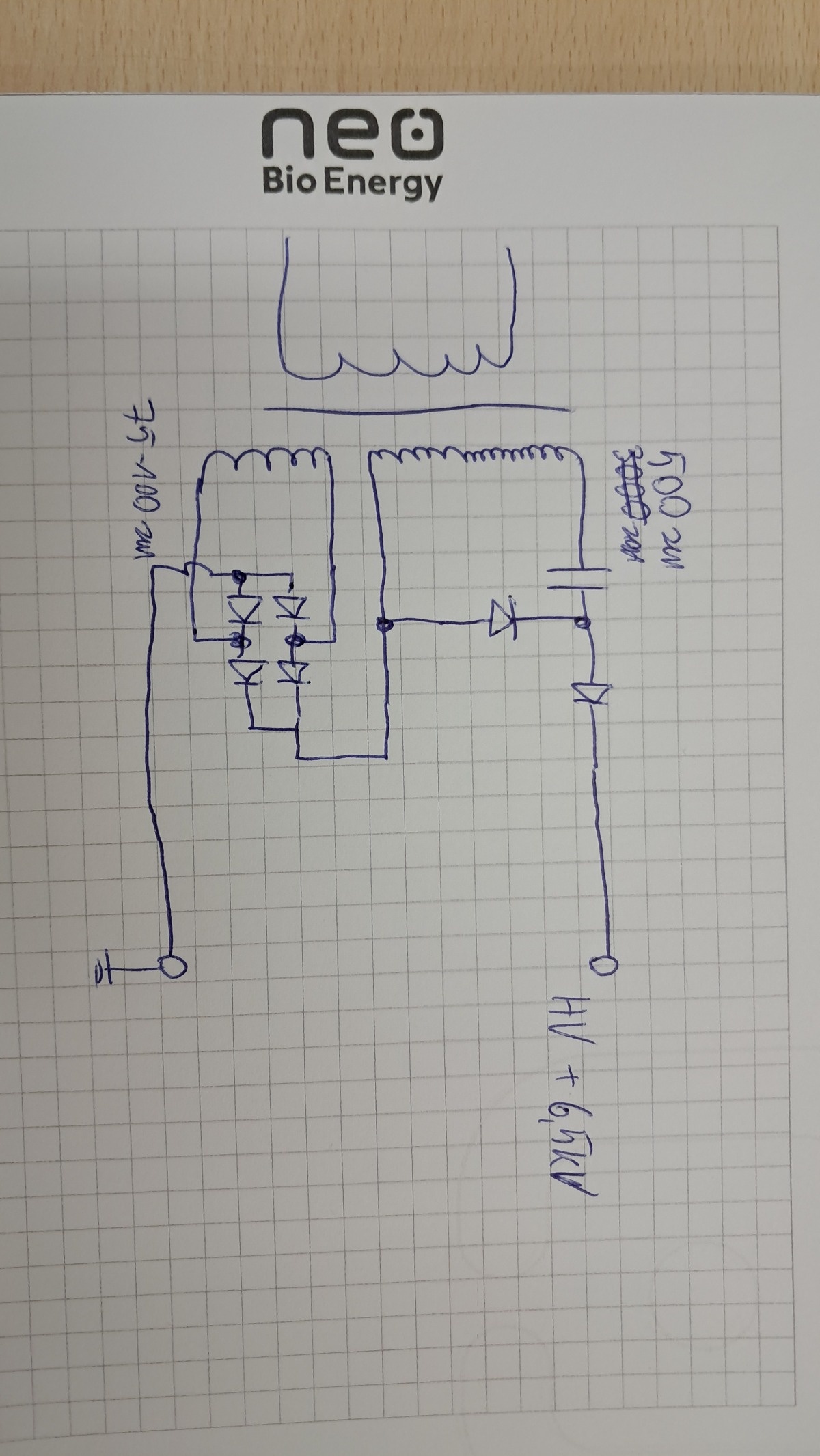

Rdzeń ferrytowy z którego mam zamiar zrobić trafo do dopalarki do kabli. Ma mieć właśnie ok 1,2kW mocy ciągłej (kilka minut) i przynajmniej 6kV napięcia wyjściowego z trybem CC, i to takim na przynajmniej kilka a najlepiej kilkanaście Amperów.

A jak przy tym temacie, ktoś ogarnia #druk3D w żywicy? Potrzebne będą mi karkasy na to trafo.

Zamówiłem też u Chińczyków 16szt kondensatorów 800V 200uF, w konfiguracji 8S2P da mi to 6,4kV i 1kJ zgromadzonej energii. Ale będzie trzęsło ziemią.

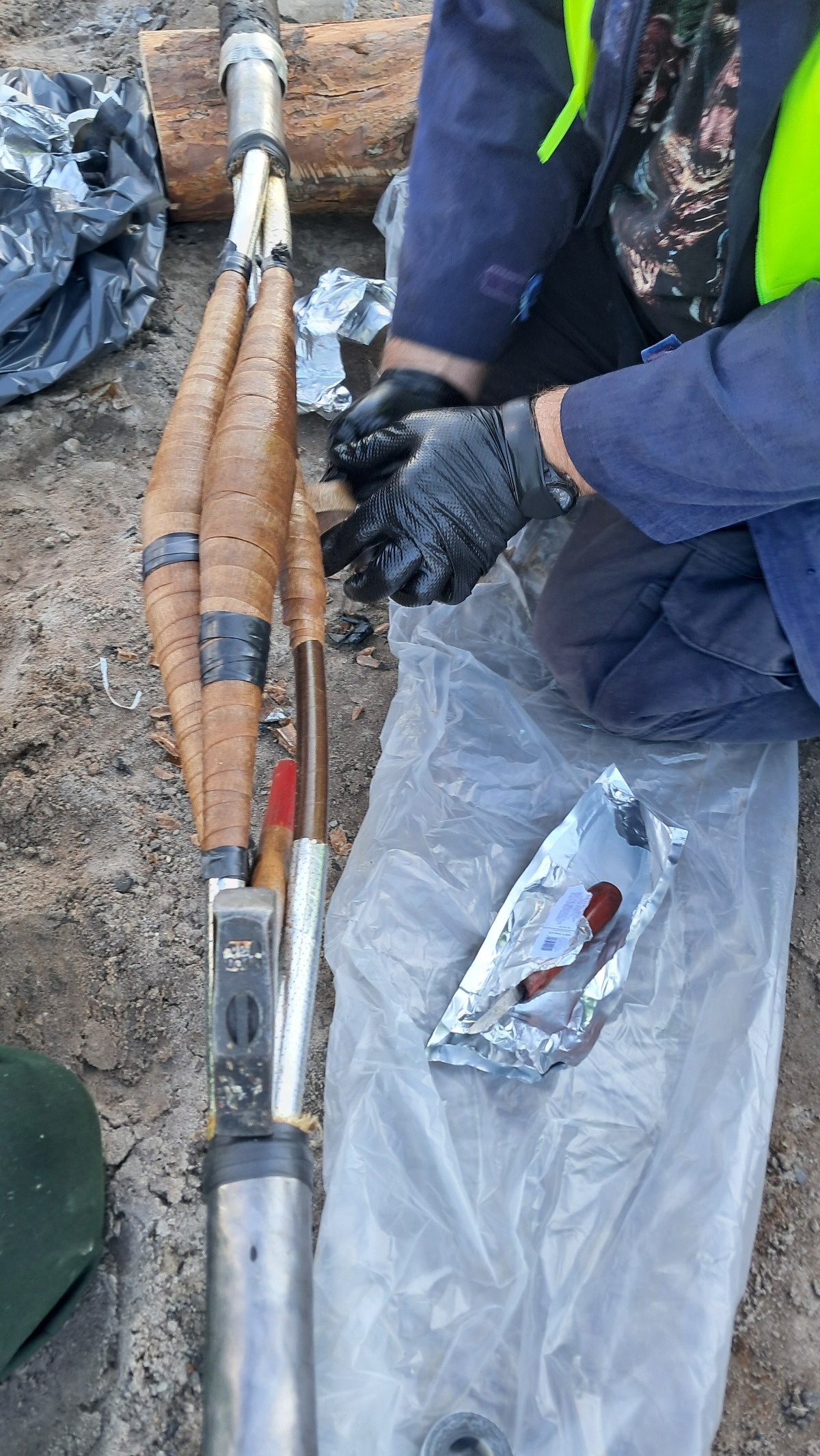

Przedwczoraj byłem mufować olejowy kabel średniego napięcia. Rok produkcji 1991. Co śmieszne, za jakieś dwa tygodnie ten odcinek kabla będzie wycięty i wyłączony z użytku. Ale do tej pory będzie zasilał trafo 400kVA.

A wczoraj byłem naprawiać kabel YAKY 4x25, WLZ zasilający gospodarstwo rolne. Uszkodzenie dosyć nietypowe bo wewnątrz metalowej rury osłonowej. I znów metoda z A-ramką dała mi popalić bo pamiętając ostatnie uszkodzenie i fałszywy sygnał na takiej rurze olałem to miejsce i zacząłem szukać w ziemi. Dobrze że odkopałem tylko 2m kabla, a potem pociągnąłem rurkę na słupie. Uszkodzenie było jakieś 30cm nad ziemią. A kabel sam w sobie 30cm pod ziemią, bez folii oczywiście. A są miejsca gdzie leży 10cm pod ziemią wg różdżki. Jak bym miał dopalarke to bym moment znalazł.

Postęp w dalszej konstrukcji magazynu energii #dildomajsterkuje

Dziś zamówiłem ogniwa, ostatni (poza przewodami i końcówkami oczkowymi) element brakujący do uruchomienia magazynu energii.

Ciesze się jak dziecko z zabawki. Jak dobrze pójdzie to w poniedziałek lub wtorek będę miał ogniwa u siebie.

Teraz tylko złożyć, zaprasować kable prądowe i połączyć oba magazyny razem.

Dodatkowy magazyn poprawi komfort używania fotowoltaiki, będzie można więcej zużywać po zmroku a dni pochmurne nie będą tak uciążliwe w lato. W zimę jeśli będzie słoneczny dzień to będziemy mogli wykorzystać 100% produkcji która starczy nawet na dwa dni. Łącznie oba magazyny pomieszczą 32kWh energii elektrycznej.

#fotowoltaika #diy #zrobtosam #elektryka

Trzeba bylo sie uczyc.

Powiedzialbyn, ze robota dla @myoniwy , ale on nie ma iphona he he.

#praca #elektronika #elektryka

#konstruktorelektrykamator #elektryka

W momencie gdy podłączamy jakieś urządzenie elektryczne do zasilania, to zaczyna przepływać prąd.

W zależności od rodzaju urządzenia możemy mieć cosFi=1 czyli tylko dla urządzeń czysto rezystancyjnych, jak grzejniki i grzałki.

Lub cosFi mniejszy od 1. Ale może być jeszcze przesunięcie na plus lub na minus.

Czym jest cosFi? Z angielskiego zwany PF (Power Factor) Jest to miara kąta między wektorem napięcia a wektorem prądu płynącego w układzie. Dlaczego pojawia się ten kąt? Powodem jest magazynowanie energii w odbiorniku i częściowe jej oddawanie do sieci w kolejnym okresie. Magazynowanie może być w polu magnetycznym (silniki, dławiki, większość elementów mających jakąś cewkę) lub w polu elektrycznym jakie występuje w kondensatorach.

Zmagazynowana energia która wróci z odbiornika do sieci nazywa się energią bierną, bo została pobrana z sieci, zmagazynowana i z powrotem oddana do sieci. Przepłynęła przez sieć a jedyne co wykonała to straty na przewodnikach.

No dobra, cosFi najlepiej jeśli jest 1, lub bardzo bliski 1.

Ale mamy jeszcze jedno zniekształcenie, a jest nim THD czyli zniekształcenia wykresu prądu i/lub napięcia wynikające z wyższych harmonicznych. Pobór prądu ze względu na IPZ (impedancja pętli zwarcia) powoduje spadek napięcia na linii zasilającej. W momencie gdy przebieg prądu odbiega od sinusoidy mamy spadki napięcia w tych momentach co jest przepływ prądu. Czyli sinusoida zostaje odkształcona.

Na filmie pokazuje jaki przebieg prądu ma VCD zasilający silnik.

https://youtube.com/shorts/HR0y1GVga9w

W takim przypadku cosFi będzie mało ważnym parametrem, ważniejszy jest THD, a będzie wywalony w kosmos. Niedługo pewnie i za to będzie trzeba płacić.

Dlatego aktywne kompensatory mocy biernej które mogą po części poprawić też THD staną się popularne.

I jeszcze wykres prądu z tego silnika, widać że w jednym momencie wykres ma wyższe wartości. Dokładnie co jeden obrót przekładni jest wyższe obciążenie, mam podejrzenie że sama przekładnia jest problemem.

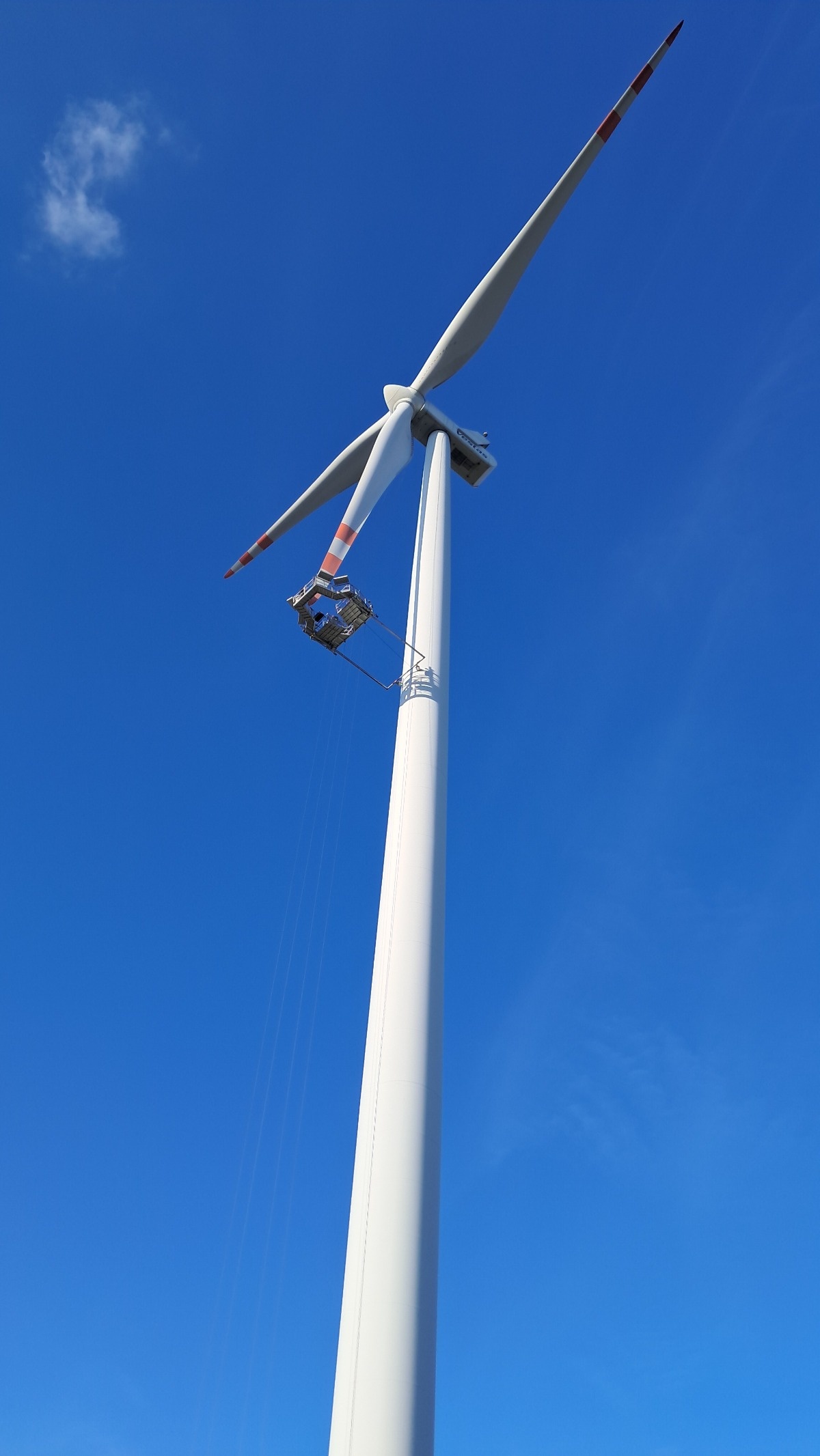

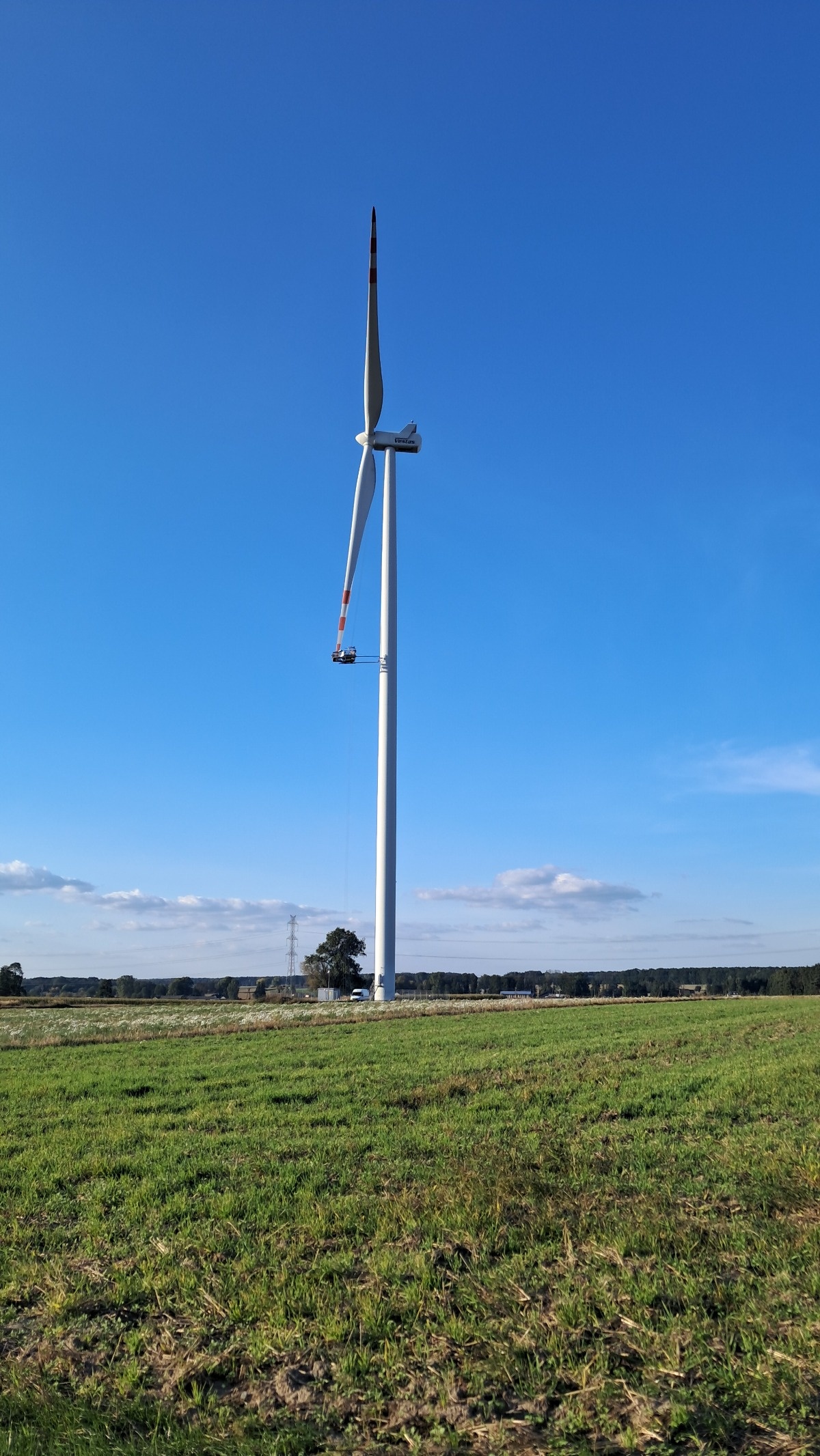

A jak jechałem na tą robotę to zobaczyłem że przy wiatraku coś się dzieje. Zajechałem, ale nie było z kim pogadać bo obaj ludzie byli na platformie.

@jarezz twoje klimaty.
