#konstruktorelektrykamator

208 213 + 15 = 208 228
#rowerowyrownik #rower
Kolejne kilkanaście kilometrów po #olsztyn
Dzisiaj miasto jak by wymarłe, mało samochodów, mało osób, sygnalizację w większości w trybie awaryjnym. Idealny dzień na jeżdżenie.
Podoba mi się motto na śmietnikach przy przystankach
> Pozostaw Olsztyn czystym
Brakuje tam frazy
> Białym i czystym

Pakuje graty do fury i jadę dalej.
Kto zgadnie gdzie #konstruktorelektrykamator spędzi kolejną noc swoich #wakacje ?

#konstruktorelektrykamator to nie wiem czy istnieje tu jeszcze, czy, przeszedł na yt i teraz zgrwa bohatera trójmiasta. Dawno mnie nie było... Ćwierć wieku ponad jestem elektrykiem. Robiłem i na budowach bez kasy i w wojsku i k⁎⁎wa u Anetek z HR...nic mnie bardziej nie wkurwia niż inżynier co ma 26 lat i zamiast używać polskiej nazwy przełącznik, mówi switch. on to c⁎⁎j, ale magazynier co został kierownikiem i ma 59 na karku też mówi switch.

#konstruktorelektrykamator
Wpis numer dwa.

Fura spakowana.
Jadę na swoje 3 w życiu #wakacje
Pierwsze były w 2015r w lipcu, pojechałem Foresterem przez Warmię na Żuławy i zalew Wiślany. Ale wtedy zjarałem sobie plecy, pamiętam to swędzenie do dzisiaj.
A w 2016 z rodziną zrobiłem przejazd z Bieszczad po Wrocław, zwiedzając co ciekawsze miejsca i odwiedzając dalszą rodzinę.

#Rower ✓
Kask ✓
Zapasowe dętki ✓
Pompka rowerowa ✓
Narzędzia ✓
Ubrania ✓
Ładowarka i powerbank ✓
Leki i minerały ✓
Zgrzewka wody na #codziennepiciu jest, ale pewnie będę musiał dokupić drugą w sobotę ✓
Twaróg na codzienne #slowotwaroze kupię już na miejscu.
Serwis samochodu zrobiony w tym tygodniu, (tarcze, klocki - to jednak nie), klima nabita i działa, (łożysko tył zmienione - to też nie, a co będzie, ale łożysko zabieram ze sobą), podokręcane wahacze i amorki, olej sprawdzony i zapas na ewentualne dolewki jest. A co dziwne Honda i nie bierze oleju :smiley:
Zbiornik benzyny pełny, zbiornik #lpg pełny, płyn do spryskiwaczy uzupelniony, niby środek lata a płyn zimowy, żarówki w światłach zmienione, licznik ODO skasowany, kołpaki dla zmniejszenia oporów są, ciśnienie we wszystkich siedmiu kołach sprawdzone, paski 4PK do osprzętu też są na pokładzie.
"Lepiej mieć i nie potrzebować, niż mieć i potrzebować" Jakub Wędrowycz
A więc Ahoj przygodo. Wracam w niedzielę wieczorem. Oczywiście będę wrzucał codziennie raporty z trasy. Mam zabukowane 3 noclegi, każdy w innym zakątku Polski, za każdym razem mam zamiar pojeździć rekreacyjnie na #rower i dobijać licznik do równika.
Możecie zgadywać w którym mieście będzie pierwszy przystanek. Kto zga
dnie dostanie nagrodę.

A i @Zielonywewszystkim obdarował odpowiedzialnym prezentem.

#konstruktorelektrykamator
Oto i jest wielki dzień, dzień energetyka, więc czas się pochwalić swoim peselem, a przynajmniej jego pierwszymi 6 cyframi.
@RogerThat musisz dopisać mnie do listy osób z urodzinami
31 lat na karku, zapierdala ten czas. Dopiero co człowiek był w gimnazjum i czekał na osiemnastkę, a teraz zostały z tego wspomnienia, które by chętnie zmienił.
Na tą okazję zamówiłem sobie tort. Tak, sam sobie zrobiłem niespodziankę :zany_face:😁. Z dziecinnym humorem #2137 drugiej takie okazji nie będzie. Więc jeśli ktoś wie gdzie mieszkam, to zapraszam na kawałek.
Tak, pamiętam, do końca sierpnia papaton albo #pokazmorde

A propo, to mam kolejne wyznanie niczym @dildo-vaggins 3 tygodnie temu.
Za radą pewnej osoby (która wiem że to czyta :index_pointing_at_the_viewer:😉) od dwóch miesięcy chodzę na psychoterapię. W tym momencie jestem po 8 spotkaniach z psychologiem i 2 z psychiatrą.
Cóż mi tam wynaleziono przez ten czas?
PTSD, przewlekła depresja, syndrom opuszczenia, syndrom zamknięcia, parentyzacja, perfekcjonizm i prokrastynacja z tego wynikająca (sporo tego p), i jeszcze kilka których nie zapamiętałem.
Skąd to wszystko się wzięło?
A z ostatnich 30 lat życia.
PTSD to główna zasługa wypadku brata. Dwa lata temu we wrześniu zginął w wypadku motocyklowym. Sprawa do tej pory jest nie rozwiązana, winnego jeszcze nie wskazano, mimo że kierujący drugim pojazdem sam się przyznał do wymuszenia pierwszeństwa.
Kilka traumatycznych przeżyć z poczatku życia też by się znalazło.
Depresja jest pokłosiem tego wszystkiego i wcześniejszych wydarzeń z dzieciństwa.
W szkole raczej lekko nie miałem, ze względu na brak wspólnych zainteresowań (wolałem książki niż ganiać za piłką), nie byłem osobnikiem z gronem towarzyszy, a wręcz przeciwnie. Z tego też może wynikać mój wtórny a raczej nabyty introwertyzm. Bo teraz bardziej mi się wydaje że jestem ekstrawertykiem ale stłumionym przez otoczenie i czas. W domu wieczne problemy, chyba najpopularniejsze w Polsce czyli alkoholowe. Ojciec był wiecznie na rauszu, więcej problemu niż pożytku z okresowej pracy. Matka wiecznie w pracy żeby zapewnić jakikolwiek byt dzieciakom i żeby było co do gara włożyć.
Jak to śpiewał Kazik:
"Te kobiety co pracują aż po dwunastą godzinę...
...Te kobiety co wracają po katordze swej do domu"
Ale to z tego wywodzi się syndrom opuszczenia i parentyzacja.
Psychiatra na pierwszej wizycie przepisała mi leki (tritico CR, pozdro @az5tcxo4-niekibicujepilkarzom) które w założeniu są przeciwdepresyjne ale mają też funkcję nasenną. Bo od jakiegoś czasu spałem po 4-5h. Mimo dawki 100mg przed snem niewiele to pomagało, codziennie budziłem się ok 4 rano. Na kolejnej wizycie zmieniła dawkę na 150mg plus drugi lek, Ketrel 25mg. Teraz zazwyczaj śpię po 8 czasami 9h. Więc jest znaczna poprawa.
#bieganie zbiegło się w czasie z pierwszą wizytą, ale nie było to zaleceniem tylko tak sam z siebie zacząłem. #rower to samo. Ostatnia rekordowa trasa na rowerze właśnie wynika po części z tych zaburzeń. Jedna niepozorna pochwała potrafi zmotywować do takich postępów. Bo przez tyle lat niewiele osób mnie chwaliło, rekompensowałem to sobie rozbudowywaniem zasobu wszelakiej wiedzy i samopochwał z tego wynikających.
Tak że już wiadomo dlaczego były takie przestoje w publikacji na tagu. Po prostu nie chciało mi się nic robić i nic pisać. Dach wyremontowałem ponad 2 miesiące temu, (a do tej pory nie chce mi się wejść założyć obróbki blaszanej na kominy, i przyczepić kilkanaście metrów drutu do odgromówki - to można usunąć z listy, bo akurat wczoraj to zrobiłem). Mam do zrobienia nowe schody do domu, czekają już z rok na realizację. Mam balkon i inne schody do rozwalenia, również czekają około roku. Barierka na taras do znajomych czekała 4 miesiące zanim ją przerobiłem, ogólnie to był tylko 1 dzień roboty przy niej. Ale właśnie prokrastynacja i perfekcjonizm spowodował że pojechałem 35km do innego miasta po 2mb profila 30x18 żeby ładnie wyszło. Więcej kosztował czas i paliwo niż profil. Staram się nie brać robót które już z założenia mi się nie podobają, że będę się w nich męczył. Np klepanie kabli w domu. Wiem jak to zrobić, potrafię, bo robiłem to nie raz. Ale na samą myśl mi się nie chce. Najlepiej się czuje jak jest awaria, bo to wymaga szybkiego myślenia i improwizacji, to jest mój żywioł.
Mam uprawnienia które umożliwiają mi podpisywanie różnych papierów. Ale nie robię tego. Dlaczego? Bo to wymaga wzięcia odpowiedzialności, a ja już się na odpowiadałem, wynika to z parentyzacji.
Tak że przede mną pewnie jeszcze długa terapia. Ale jakieś efekty już są.

Z takich osiągnięć to na wypoku kiedyś miałem 2137 miejsce w rankingu, ustrzeliłem też (NE)555, raz nawet byłem w pierwszej setce. Ale to był czas, większość dnia przed kompem.
A z takich fajniejszych którymi można by się pochwalić to będąc w technikum zdobyłem 5 miejsce w kraju na jednej z olimpiad, i tu znów przypomina mi się tekst z piosenki PIDŻAMA PORNO Twoja generacja
"Na środku drogi i nie na szczycie
Nigdy ostatni i nigdy pierwszy".
Do tej pory nikt z mojej szkoły nie przebił tego osiągnięcia. Między innymi dlatego ściągnęli mnie na nauczyciela.
Ale teraz też widzę dlaczego nie pociągnąłem dalej nauki. Pewnie niewiele osób wie, ale ja nawet nie mam matury. Pisemne napisałem całkiem ok, ale na ustne nawet nie poszedłem. Była to forma mojego protestu, nie wiem przed czym, ale skoro mogłem to tak zrobiłem. Mógł to być efekt odwróconej psychologi, parcie na to bym poszedł na studia spowodował coś całkiem odwrotnego.

Tak że tak, nie jest to pełna moja historia, ale jej zarys. Bo aktualnie dzieje się znacznie więcej niż to co opisałem, i pełną historię to znam tylko ja, i się dziwię jak ja przeżyłem te 31 lat.
Do usłyszenia, do kolejnego wpisu. A będzie jeszcze jeden dzisiaj koło południa.

#konstruktorelektrykamator
Na start film. Tyle wody zostaje odessane z ok 8-10m2 skóry po farbowaniu, tyle że przed suszarką skóra przechodzi jeszcze przez wyżymaczkę. Dobre dwa litry wody i tak zostaje.
Skóry suszą się na metalowych stołach nagrzanych do 50°C i dodatkowo pod próżnią z ciśnieniem absolutnym ok 0,2 bara.
https://youtu.be/Whg2_09AeaM

A teraz odpowiedź co się działo że nie działało i że musiałem tam pojechać.
Widzicie zdjęcie panela HMI?
Co prawda jest po włosku, ale jak człowiek naprawia takie maszyny to musi być trochę poliglotą. Pracownicy garbarni nie muszą być, oni mają tylko wykonywać polecenia.
Ale ich natura jednak czasami spowoduje że coś naklikają. Widzicie w lewym dolnym rogu taki czerwony suwak na szarym prostokącie? A widzicie jakie są opisy? Turbo on i Turbo off.
Jaki był problem? Że dodatkowa pompa czyli to turbo nie załącza się. Dlaczego? Bo któryś z fizoli kliknął na suwak i po prostu wyłączył. I nikt się nie domyślił że trzeba to włączyć.
Ot uroki tej pracy.
Przypomniał mi się mem:
Przesuń suwak w prawo!
Suma na fakturze rośnie niebożebnie! XD

Kolejne zdjęcie, czarno zielone. Samochód to Czerwona Subaru Impreza BugEye @Zielonywewszystkim szkoda że ją sprzedał.
A zdjęcie było zrobione w taki sposób:
Do silniczka przyczepiłem lusterko na które skierowałem laser, co dało efekt latającego punktu świetlnego. Długi czas naświetlania połączony z machaniem laserem
dał takie zdjęcie.

#konstruktorelektrykamator
Będzie długo i różnorodnie, zapiąć pasy, wziąć długopis czy pióro i do notatek.

Wczoraj siostra chciała posiekać ogórki na sałatkę. Ale okazało się że jest jakiś problem w napędzie maszynki i nie kręci się ostrze. Rozwiązanie było dosyć szybkie, wkrętarka #makita plus imbus 8 i robi robotę.

Raport informacyjny z wczorajszego wypadu do Piaseczna, tam gdzie mieszka Boner egzorcysta.
Dzwoni koleś że ma numer telefonu od człowieka D. (Ten to robi mi reklamę, ale w końcu ja na niego harowalem 8 lat) I dostał info że ja potrafię znaleźć uszkodzenie w kablu. No tak, potrafię.
Podjeżdżam na miejsce, osiedle bliźniaków w stylu nowobogacki dewloper. No i koleś od razu mówi że nie ma jednej fazy, on sobie odpiął oba końce kabla i przemierzył manometrem (tak, nie pomyliłem słowa XD) i wyszło mu że brązowa żyła nie przewodzi prądu. Akurat moment gdy przestała przewodzić zbiegło się z wizytą człowieka od alarmów. I oczywiście najłatwiej oczerniać kogoś kogo nie ma, a skrzynka teletechniki jest tuż pod RG i podejrzenia są o przewiercenie.
Zmierzymy, pobadamy i wydam werdykt.
Pierwsze co to pomiar czy faktycznie nie ma zasilania, no i nie ma jednej fazy.
Odpiąłem kabel w złączu kablowym przy liczniku, w RG otworzyłem rozłącznik tzw IS.
Pierwszy pomiar Riso, no i jak dwie fazy mają po >5GΩ względem PE, tak brązowa ma 1,5MΩ. Nie jest to tragiczna wartość ale ewidentnie coś jest nie tak.
Kolejny pomiar to TDR. I tu jest UWAGA!!!
Przed podłączeniem reflektometru rozładować kable po pomiarze Riso. Nie żebym tak zrobił, po prostu uczulam żeby tak przypadkiem nie zrobić.
Oscyloskop podłączony od strony rozdzielnicy w domu, sprawna para żył, wynik 340ns czyli ok 34m. Para z uszkodzoną żyłą, 240ns czyli ok 24m. Więc uszkodzenie jest gdzieś bliżej złącza kablowego, pewnie w ziemi, czyli alarmowiec został oczyszczony z zarzutów.
Czas na magic wand, czyli szukacz tras kabli. Generator podpięty, idę wzdłuż trasy, i okazuje się że WLZ idzie przez ogródek sąsiada. Sprawdzam na Geoportalu no i faktycznie tak jest. Sąsiad życzliwy i udostępnił swój podjaz i ogródek. Wyznaczyłem trasę, trochę się różni od tej z Geoportalu, a ramka do szukania uszkodzenia wykazała że przerwa w izolacji kabla jest dokładnie pod ładną, na oko 3m wysokości sosną, a może to była jodła, albo inny świerk. No iglaste coś. Na tym skończyła się moja rola. Teraz muszą się dogadać jak to zrobić, bo kabel jest ok 90cm pod bardzo ładnie zorganizowanym ogródkiem, prawie tak jak by robił go @Zielonywewszystkim
Ja swoje zrobiłem i zarobiłem.

Teraz czas na narzekanie.
Pewnie pamiętacie że mam hondę HRV. I to że gdzieś na wiosnę miała częściowy serwis zawieszenia przeprowadzony w warsztatach szkolnych w ramach praktyk zawodowych uczniów aspirujących do bycia mechanikami.
I wiecie co?
Za darmo to k⁎⁎wa za drogo!
W szkole (jako nauczyciel) spotkały mnie na razie dwie dobre rzeczy, i dział mechaników do nich nie należy, są inne fajniejsze :smiley:
Wymieniali mi oba łożyska w przednich kołach. I co? I k⁎⁎wa lewa piasta ma teraz bicie 0,1mm, w c⁎⁎j, gdzie to tarcza powinna mieć maks 5 setek. Prawej nie sprawdzałem, bo miałem nerwa już. Śruba przedniej tulejki lewego wahacza nie dokręcona, przez co miała cały czas luz i stukała. A że dopiero od ok 2 miesięcy nią jeżdżę te nie zorientowałem się od razu, tylko tak powoli stukało co raz głośniej.
I najlepsze. Amortyzator jest dosyć chujowo montowany w zwrotnicy, bo po prostu jest włożony w otwór i jedna śruba ściska obręcz i unieruchamia amortyzator.
(Zdjęcie poglądowe z internetu)
Dobrze że śruba też jest elementem blokującym w przetłoczeniu na rurze amortyzatora bo by mi koło odjechało, śruba dokręcona na maksa ile gwintu starczyło, ale nikt nie zauważył że amortyzator wcale nie siedzi sztywno w zwrotnicy. Przez co miała cały czas luz i klekotał. Podłożyłem jedną podkładkę pod łeb śruby żeby "skrócić" śrubę, dzięki czemu mocniej zacisnęła się zwrotnica na amorku i się usztywniło.
Tak że po raz kolejny mam nauczkę, że jak chcesz coś zrobić to zrób to sam. Albo będzie tanio i dobrze, albo przynajmniej tanio.

Chciałem zmienić sobie klocki i tarcze bo myślałem że są krzywe i dlatego biją w czasie hamowania. A tu się okazuje że muszę zamówić jeszcze piasty i łożyska które były wymieniane jakieś pół roku temu. Accchhhhhuuuujj z nimi. Sam sobie będę go serwisował. Tak jak z Foresterem było, raz był u mechanika, stwierdzili że to Subaru i ciężkie w serwisie to będzie drogo. Takiego wała, jest prosto i tanio.
I jak tu żyć w zgodzie z innymi fachowcami jak oni nie zasługują na to miano?

Aaa, w trakcie zabawy z samochodem dostałem telefon od jednego ze swoich uczniów, że potrzebuje kogoś do połatania kabelka od Orange, ledwie 30 żył, a potem się okazało że to 3 kable, dwa cienkie i jeden grubszy.
Finalnie koleś zgłosił uszkodzenie do Orange i niech się sami martwią. Ale na spokojnie bym to połatał. Wiem jak jest zrobione kodowanie par.

Po niedzielnych wiatrach doszło do sytuacji gdzie nie miałem jednej fazy na zasilaniu #elektryka , ale już o tym pisałem i jak zasiliłem hydrofor przez kondensator. Z braku jednej fazy nie działała mi #fotowoltaika i dlatego muszę ogarnąć magazyn.
Dzisiaj koło 17 pojawiło się pogotowie energetyczne na wsi, dosyć szybko znaleźli przyczynę spalenia się jednego BMa, a mianowicie zwarcie dwóch linek na lini napowietrznej niskiego napięcia. I już można by się cieszyć że będą trzy fazy w domu i wszystko wróci do współczesnej normalności. Nic bardziej mylnego, bo okazało się że przez kolejne 4h nie będzie prądu w ogóle. Dlaczegóż to? Bo jak zamykali rozłącznik na SN przed stacją trafo to jeden z izolatorów wsporczych rozłącznika się połamał, i wraz z kawałkiem mostka spadł na konstrukcję doprowadzając do zwarcia doziemnego i wyłączenia całej linii SN. Energetyka musiała ściągnąć podnośnik koszowy i części naprawcze do nie produkowanego już typu rozłącznika. Dlatego zdjęcie jest tylko poglądowe, dla pokazania o co mi chodzi.
Postałem sobie z ekipą, pogadałem trochę. W międzyczasie napisałem większość tego wpisu.
Brak prądu jakoś mi nie doskwierał.

Aaa, teraz jadę do ulubionej garbarni, bo już wczoraj wieczorem zgłaszali że nie działa jedna pompa próżniowa w suszarce do skór.

#konstruktorelektrykamator
Znowu nie ma jednej fazy.
Jak bym miał już magazyn do #fotowoltaika to falownik by się przełączył na offgrid i bym miał wszystkie. A tak trzeba kombinować z #elektryka Największy problem jest z hydroforem bo silnik 3F 1,5kW wymaga 3 fazy do pracy. A jak ma tylko 2 to buczy i tyle.
Ale mając dwie można łatwo zrobić trzecią. Wystarczy kondensator wpięty między brakującą fazę i którąś z obecnych. Tak jak na rysunku, z tym że zasilanie jest L1 i L2.
Robiłem tak już nie raz. Chyba muszę w końcu przerobić układ na pompę MHI1500. Jednofazowa, to łatwiej o zasilanie.

#konstruktorelektrykamator
No i dobra, temat awarii CWU można uznać za częściowo zakończony. #hydraulika
Wężownica została zaślepiona korkami, zbiornik zespawałem do kupy #spawanie
Na szczęście kiedyś jak go robiłem to pomyślałem i wstawiłem mufe 5/4", akurat na grzałkę. I tyle dobrze że taka mi się walała gdzieś w gratach. 3,5kW 3F, więc ładnie będzie grzała. Termostat jakiś z aliexpess za 2$, zasilacz i stycznik gdzieś z odzysku.
Z tydzień czasu jakoś sobie poradzę, #fotowoltaika szaleje to i nie szkoda mi grzać prądem.

Dziwne jest to że spawałem go w grudniu 2023r, a rurka wężownicy już dostała 3 perforacji. Chyba jakieś dziadostwo mi sprzedali.

#konstruktorelektrykamator
Nie ma jak to zacząć niedzielę od awarii #hydraulika

Rano dzwoni do mnie ojciec.
- Choć tu na dół bo chyba piec przecieka, trzeba będzie zaspawać.
- Zaraz, dopiero się obudziłem
To chyba normalne że o 7 rano w niedzielę się śpi.
Wchodzę do piwnicy, no i faktycznie, kałuża wody wokół kotła. Nie ma co się dziwić, w końcu ma już 15 lat. Ale świecę latarką skąd to kapie i widzę że nie z kotła a z zaworu bezpieczeństwa, ale dlaczego? Przecież jedynie PC grzeje CWU.
Patrzę na manometr a tam wskazówka zamyka skalę i opiera się o pin. A manometr jest do 1 bara, więc musiało być ok 1,5 lub więcej skoro zawór na 1,6 bara się otworzył.
Upuściłem wody żeby zeszło na 1 bar, ale po 1h wiedzę że wskazówka dalej ciśnie w prawą stronę.
No to gdzie może być przeciek? Skąd do CO może dostawać się woda? Tylko i wyłącznie ze zbiornika CWU przez wężownicę.
Więc spuściłem wodę, wytargałem go i zaczynam rozbierać. Do wieczora powinna wrócić ciepła woda #diy
Aaa, zanim wyjąłem zbiornik to wyjąłem skraplacz od klimy z #honda jutro muszę nowe oringi kupić i będę składał. Może będzie nawet działało.
https://youtu.be/SX-yc7XxckI

#konstruktorelektrykamator
Ale żeście dojebali z piorunami pod wczorajszym wpisem :smiley:
Idąc za ciosem mam kolejne historyjki.

Zacznijmy od tej do której nie mam zdjęcia.
Ale nada się na tag #budujzhejto
Kilka wiosek ode mnie stawia dom kolega z technikum. Jeszcze jak był na etapie fundamentów to tak się złożyło że wracając z jakiejś roboty spotkałem go na budowie więc zajechałem pogadać. O wszystkim i o niczym, ale przekazałem mu jedną cenną informację którą olewa większość ludzi którym ją przekazuję. Czyli ściany szczytowe mają skończyć się na wysokości dołu krokiew żeby można było wsadzić tam ocieplenie. A miałem idealny przykład do wytłumaczenia bo dom po sąsiedzku miał ściany szczytowe pod samo poszycie dachu. I tu dochodzimy do clue historii, wczoraj jak jechałem rowerem to zauważyłem że faktycznie zastosował się do rady i jest miejsce na izolację. Czuję dobrze w człowiek.

No to czas na #elektryka
Kilka dni temu znajomy mówi żeby wymienić mu gniazdo przyczepy w ciągniku i wtykę w samej przyczepie bo jeden pin się wytopił i nie idzie włożyć wtyki w gniazdo.
Akurat materiały zakupił sam, więc tylko kwestia wymiany. 7 kabelków, razy 2 to kilkanaście minut roboty. Sprawdzamy czy działa i jest ok, ale jedna pozycja z lewej strony nie świeci. Otworzyłem ją, i okazało się że po prostu blaszki trzymające żarówkę były luźne, przygiąłem je i już świeci.
Kolejnego dnia rano dzwoni że znów nie ma pozycji, a właśnie ma zamiar jechać długą trasę, sprzedać zboże do skupu.
Jakoś tak przypadkiem wyszło że dotknąłem kabla idącego do przyczepy. Był mocno ciepły, a że to było rano to nie możliwe żeby nagrzał się od słońca. Szybko zapiąłem miernik cęgowy i okazało się że płynie 20A, a skoro miernik to pokazał to znaczy że jest zwarcie do masy i wraca przez dyszel. No i od razu wiadomo że to pozycje, bo tylko to w danym momencie się świeciło. Kolejnym zbiegiem okoliczności dotknąłem przewodu idącego do tej lampki co żarówka nie łączyła. Też był ewidentnie ciepły.
Ściągnąłem klosz i ukazał się taki widok.
Wkręt trzymający obudowę do ramy jest tak blisko styku że czasami od wibracji do niego dotyka, a że ten konkretny styk jest na plusie to robi się zwarcie. Żyły przewodów są dosyć cienkie, bo max 1mm², dosyć długie bo od wtyczki idzie na koniec przyczepy czyli jakieś 7-8m i potem wraca na przód czyli dodatkowe jakieś 5m to rezystancja jest spora i nie paliło bezpiecznika tylko styki w gnieździe. Tymczasowo lampka została odpięta.

Druga historia z elektryki.

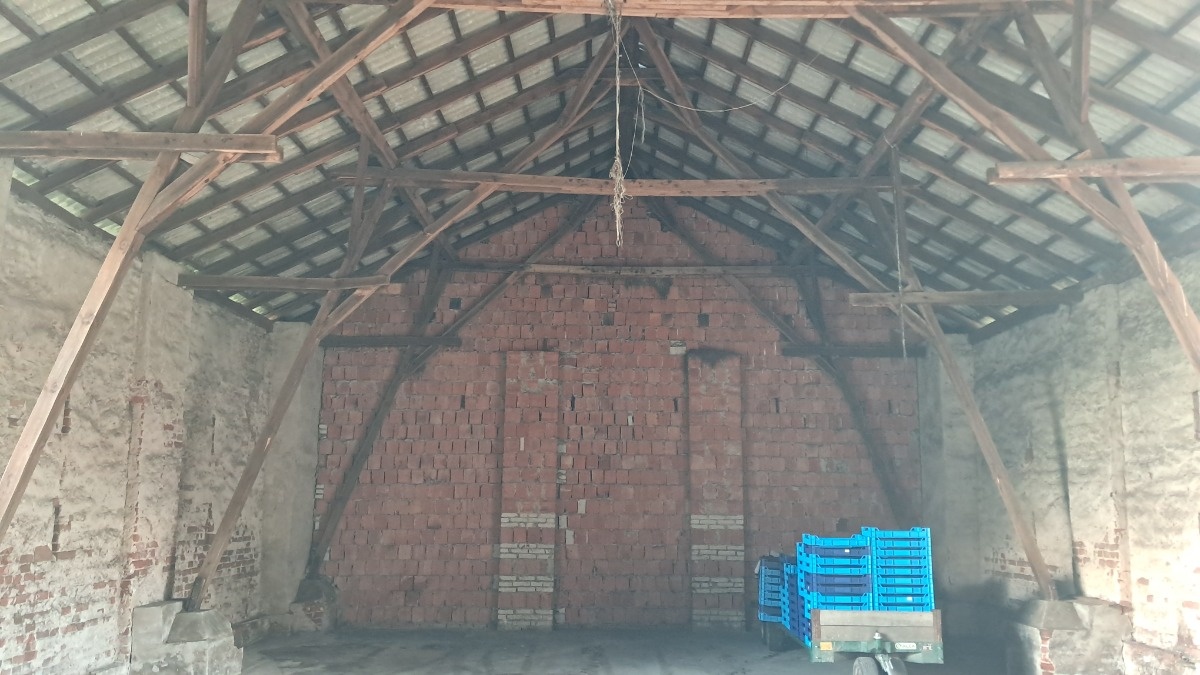

Wczoraj w końcu podpiąłem sobie zasilanie w garażu. A jak tak to trzeba pomierzyć co się da.
Nie chciało mi się rozwijać przewodów do pomiaru rezystancji uziomu to zrobiłem to metodą pomiaru IPZ L-PE, wyszło 3,85Ω tylko w skład tego wchodzi kilka komponentów, a dokładniej to impedancja linii fazowej, uzwojenia trafa, i wypadkowa rezystancja uziomu trafa a raczej impedancja toru PEN w całej sieci.

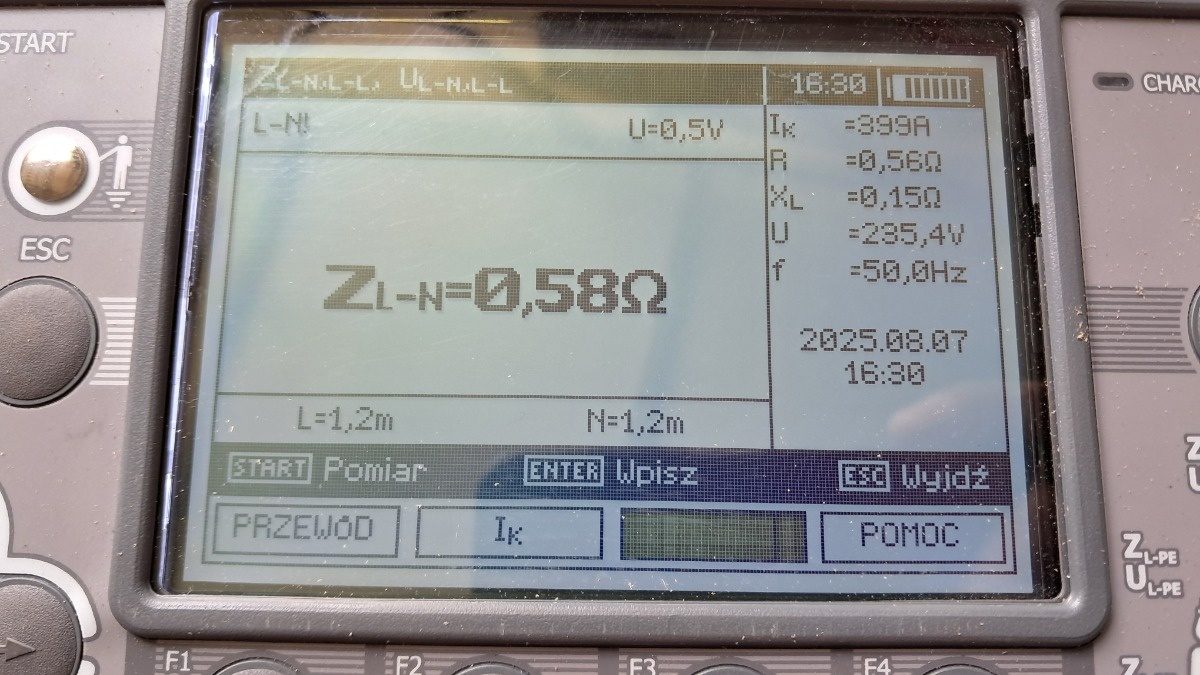

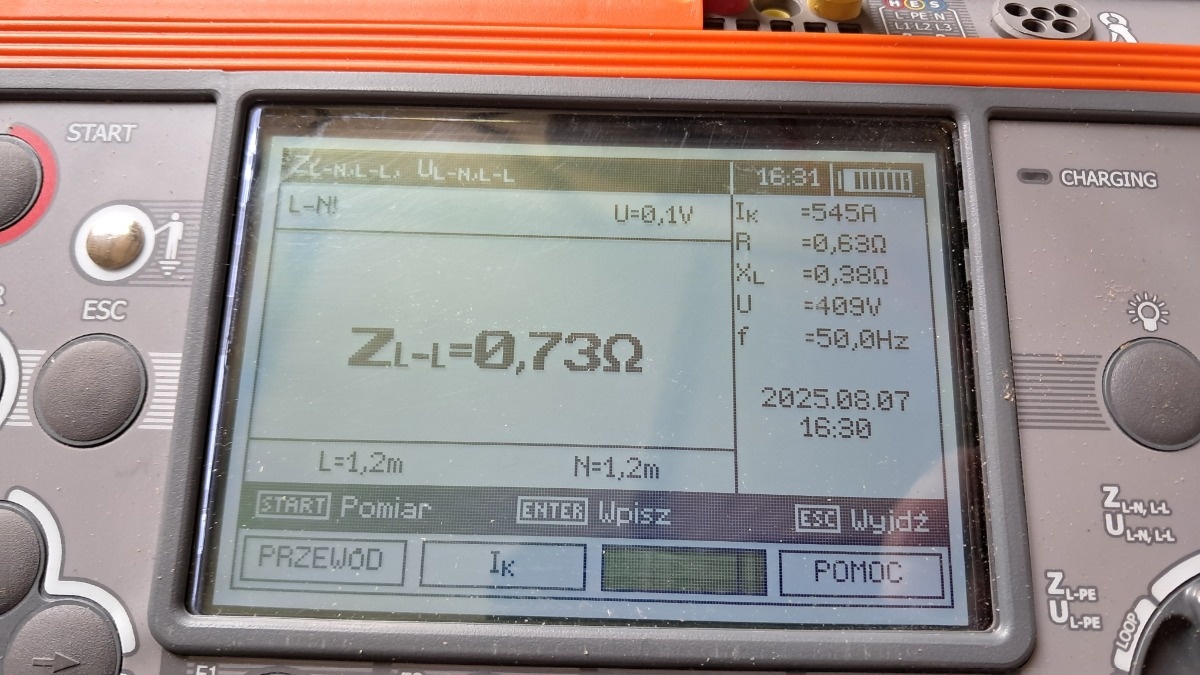

Mam IPZ L-L 0,73Ω i L-N 0,58Ω czyli w ten sposób wiadomo że impedancja na rzecz uzwojenia w trafie to 0,15Ω czyli z L-N zostaje 0,43Ω na dwie linie, fazową i PEN, co daje wypadkowo ok 0,22Ω na każdą.

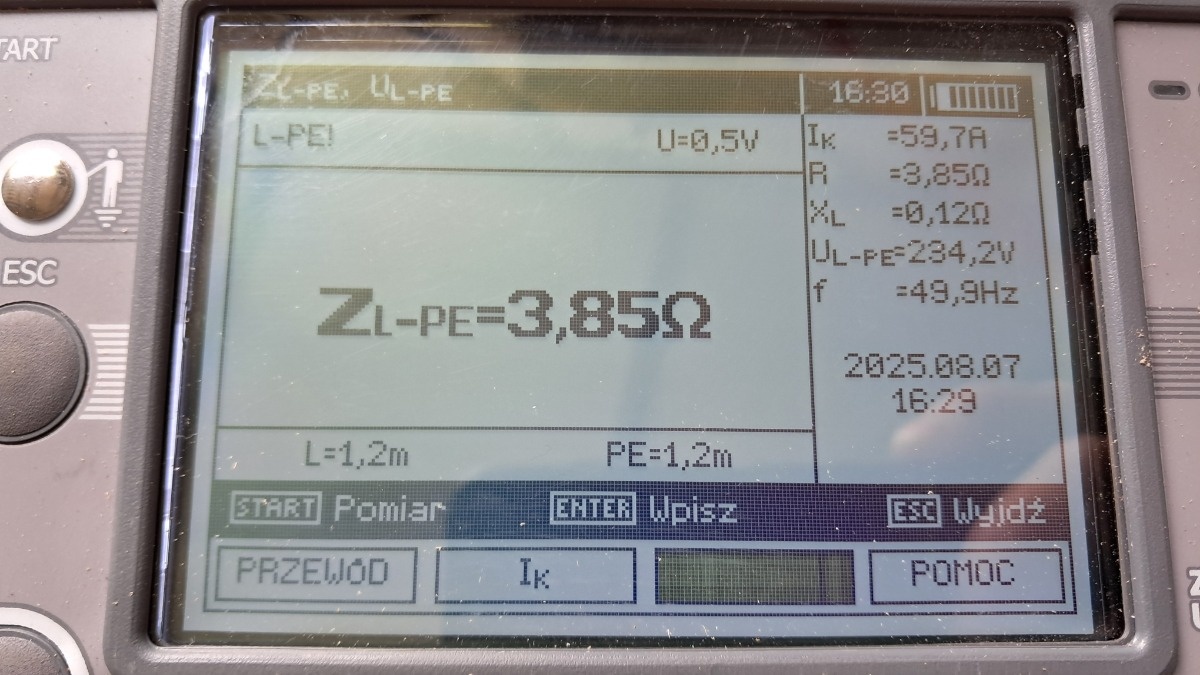

Więc z tych moich 3,85Ω odejmuję 0,15 na trafo, 0,22 na linie fazową i zostaje mi wartość która jest sumą rezystancji mojego uziomu i wypadkowej rezystancji (impedancji) uziomu PEN. Co daje wartość mojego uziomu poniżej 3,48Ω. Za⁎⁎⁎⁎sta wartość, ale nie ma co się dziwić, w końcu to jest 30mb bednarki w prawie otoku, bo na jedną krótką ścianę już mi zabrakło. I wyszła litera C, a w sumie to bardziej U, bo dwie długie ściany i jedna krotka.

#konstruktorelektrykamator

Nie tak dawno temu pewna osoba powiedziała mi tak:
"bo Ty wszystko co robisz, robisz najlepiej jak potrafisz" [pisownia oryginalna] 😉:index_pointing_at_the_viewer:
No i tak mi to utkwiło we łbie że jak coś robię to mam obraz tych słów. Ale z czegoś musiało się wziąć to przekonanie. I pewnie właśnie z tego że jak coś robię to faktycznie albo najlepiej jak się da albo wcale (Podejście Walaszka, na 30% u mnie nie przejdzie), i to jest też problemem, bo roboty które powinny zająć 3h mi zajmują cały dzień. Ale nie o tym miało być.

Historie z życia #elektryka
Najpierw taka z wtorku.
Godzina 8 rano, dzwoni nieznany numer.
- Dobry
- Dobry, słucham
- A bo dostałem numer od człowieka D, i on mówił że ty lubisz zagadki. A mam jedną, wyciąg do gnoju mi nie działa, wczoraj wieczorem działał, a dzisiaj już nie. Silnik tylko buczy.
- Dobra, mogę zajrzeć, ale dopiero po południu.
- Ok, poczekam.
Dojechałem na podany adres. Wysłuchałem histori i jednej kluczowej informacji. Bo nie działają dwa wyciągi do gnoju, a to już jest ciekawe, bo żeby dwa na raz się popsuły?

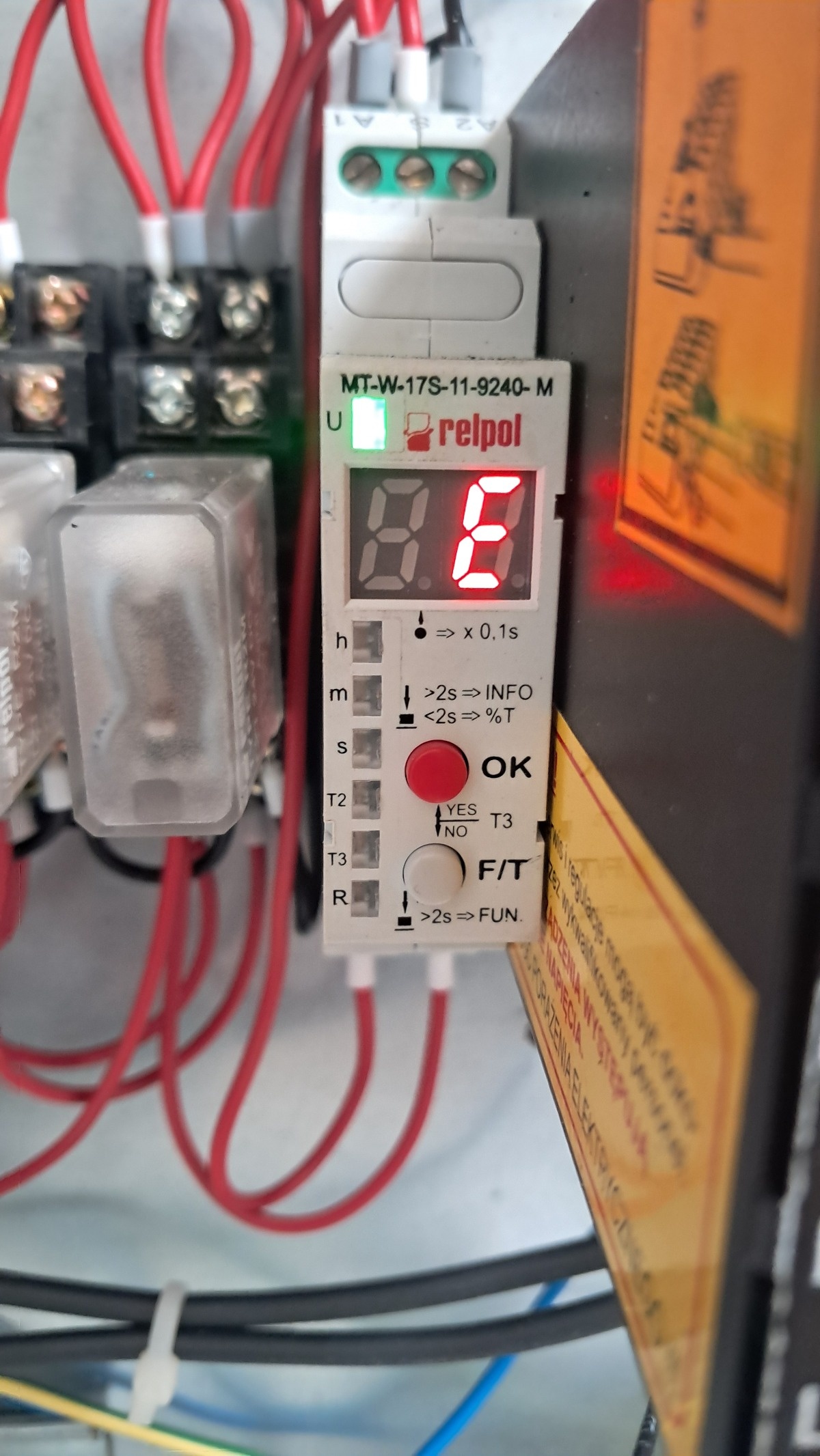

Zaglądam do skrzynek sterujących wyciągami, mierzę zasilanie i wychodzi mi że nie ma jednej fazy. A na dwóch silnik nie ruszy. Sprawdzam zasilanie w rozdzielnicy elektrycznej, kontrolki się świecą, miernik pokazuje że są wszystkie fazy, ale już na wyjściu bezpiecznika są tylko dwie. Ewidentnie jeden tor wyłącznika nie przewodzi prądu.
Po zdemontowaniu okazało się że był mocno ubrudzony czerwonym pyłem z cegły. Bardzo możliwe że trochę się dostało do środka i stało się warstwą izolacyjną. Na szczęście miałem taki w skrzynce i podmieniłem go na Eatona.
Ogólny czas operacyjny na tej usterce to jakieś 15 minut. Plus dojazd.
I to jest kolejny raz gdy utrwalam się w przekonaniu żeby nie brać robót u rolników. Bo po tych 15 minutach ubrania nadają się do prania, człowiek do kąpania. Na szczęście zamknąłem okna w samochodzie, bo też by wymagał czyszczenia. Zapach kwaśnego gnoju przenika wszystko, gorzej niż w garbarni.

Historia nr 2, z wczoraj.
Godzina 11, dzwoni człowiek R (prawie jak zespół R z pokemonów, bo w sumie było ich dwóch)
- Ty, bo dałem twój numer na jednej robocie, będą do ciebie dzwonić. Akcja jest taka że wywala zabezpieczenie D40, i to w losowych momentach. A najgorsze że jako odejście są trzy kable siłowe, więc będzie zabawa.
- Spoko, takie zagadki to nie problem, niech dzwonią.
- Czyli masz czas teraz?
- No w sumie tak.
- To ja już do nich dzwonię żeby do ciebie dzwonili.
Po chwili dzwoni nieznany numer.
- Dzień dobry, mam numer od takiego łysego z brodą, mówił że będziesz wiedział o kogo chodzi.
- Tak, wiem, co się dzieje?
- Wywala nam zabezpieczenie i chcemy znaleźć przyczynę.
- Dobra, znam co nieco zarys sytuacji, potrzebuje adresu i zaraz podjadę.
Na szybko ukreciłem cewkę Rogowskiego z tego co miałem pod ręką. Ale chyba muszę zrobić taką z prawdziwego zdarzenia, z dużą liczbą zwojów i jakimś wzmacniaczem, bo ta słabo się sprawdziła.
Jestem na miejscu, koleś tłumaczy że wywala zabezpieczenie, że chłodnie się grzeją jak nie ma prądu, bo mają tam porzeczki, gdyż jest to plantacja takowej. Mają też nawodnienie i studnię głębinową.
Ostatnio wywaliło jak pracowały chłodnie i nawodnienie. No to załączajcie to to zobaczę jakie prądu płyną może akurat się trafi. Po włączeniu idzie ledwie 24A. No to to nie wyzwoli wyłącznika D40. Dawajcie coś jeszcze, pompę głębinową. Ale nawet z pompą szło 46A, a to potrzeba ponad godzinę takiego prądu żeby D40 zareagowało. A nigdy nie włączają wszystkiego na raz. Postałem tak z godzinę, nic się nie stało. Jak pisałem wczoraj, zaproponowałem pomiary Riso ale to za długo bez prądu by było i nie doszło do skutku. Więc zebrałem graty, mówiąc że jak coś się będzie działo to niech dzwonią.
No i zadzwonili, pół godziny później, jak dojechałem właśnie do domu.
Więc znów do samochodu i jedziemy jeszcze raz.
Tym razem kilka sprzętów więcej na pokładzie.
W tym wspomniana cewka Rogowskiego, detektor tras kabli i ramka do uszkodzeń #DIY i trochę #elektronika
Dojechałem na miejsce i od razu przypomniał mi się mem:
Ohhh shiet! Here we go again!
Akurat tak się złożyło że jak otworzyłem skrzynkę to wyłącznik był wyłączony, załączyłem go i po chwili go wywaliło. Ale nie zdążyłem zrobić pomiarów. Więc już z założonymi miernikami załączyłem go jeszcze raz, i tak stałem dobre pół godziny zanim zareagował. I wtedy udało mi się uchwycić że zwarcie było międzyfazowe, z prądami w grube setki amperów. Ale po kolejnym załączeniu znów dóbre pół godziny nic się nie działo. To poszedłem obejrzeć odbiorniki. Najpierw złącze kablowe z którego zasilana jest chłodnia i zestaw gniazd. Tu już mi się rzuciło w oczy brak selektywności. Bo BMy 80A na wejściu do ZK, 63A na zestaw gniazd i 50A na chłodnie. Który z nich zadziała przy zawarciu? Żaden, najszybszy będzie D40. A przy przeciążeniu? Też najprędzej zareaguje D40. Więc cokolwiek będzie się działo to wywali wszystko. I akurat tak się zdarzyło że wywaliło zasilanie. No to mówię, i tak nie ma prądu, to otwieram rozłącznik od zasilania, i idę mierzyć Riso.
Kabel chyba 4x50 aluminium, odpiąłem go od bloku rozdzielczego, zapinam miernik i wychodzi >5,5GΩ na każdym pomiarze. Czyli to nie ten, tyle dobrze.
Ale razem z nim na wiosnę był kładziony drugi kabel, 5x6 do zasilania przyszłościowej budki ochroniarza, a teraz jest zestaw gniazd. Więc też warto zmierzyć.
I co wychodzi? Lipa, każdy pomiar w pojedynczych kΩ, aż odpiąłem go z drugiej strony w zestawie gniazd żeby mieć pewność że nic nie przeszkadza. I dalej lipa, pojedyncze kΩ.
No to czas na TDR, najdłuższy czas na którejś parze żył ok 630ns, czyli dla szybkiego liczenia zakładam 63m długości kabla, ale już na innej parze pokazuje czas propagacji ok 280ns czyli jakieś 28m do uszkodzenia.

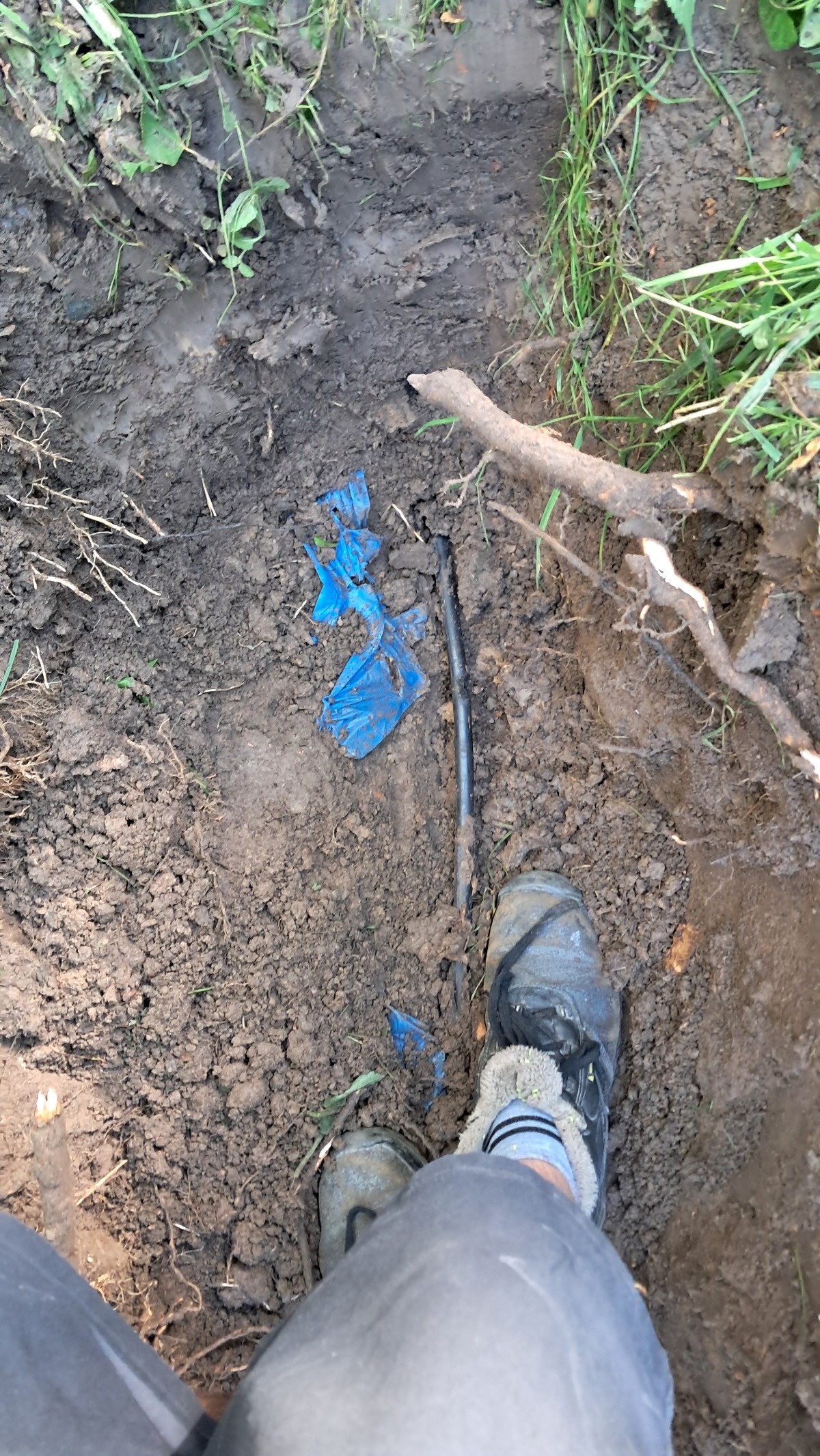

W końcu przydał się też szukacz tras kabli z ramką którą sam dorobiłem. Nadajnik podpięty, sprzęt przyszykowany, i idę wzdłuż trasy. Dosyć szybko właśnie gdzieś w połowie długości na wyświetlaczu miałem największe wartości. No to kopiemy. Dosyć szybko się znalazło uszkodzenia. Wypalone żyły i izolacja.
A teraz dlaczego wywalało zabezpieczenie w losowych momentach?

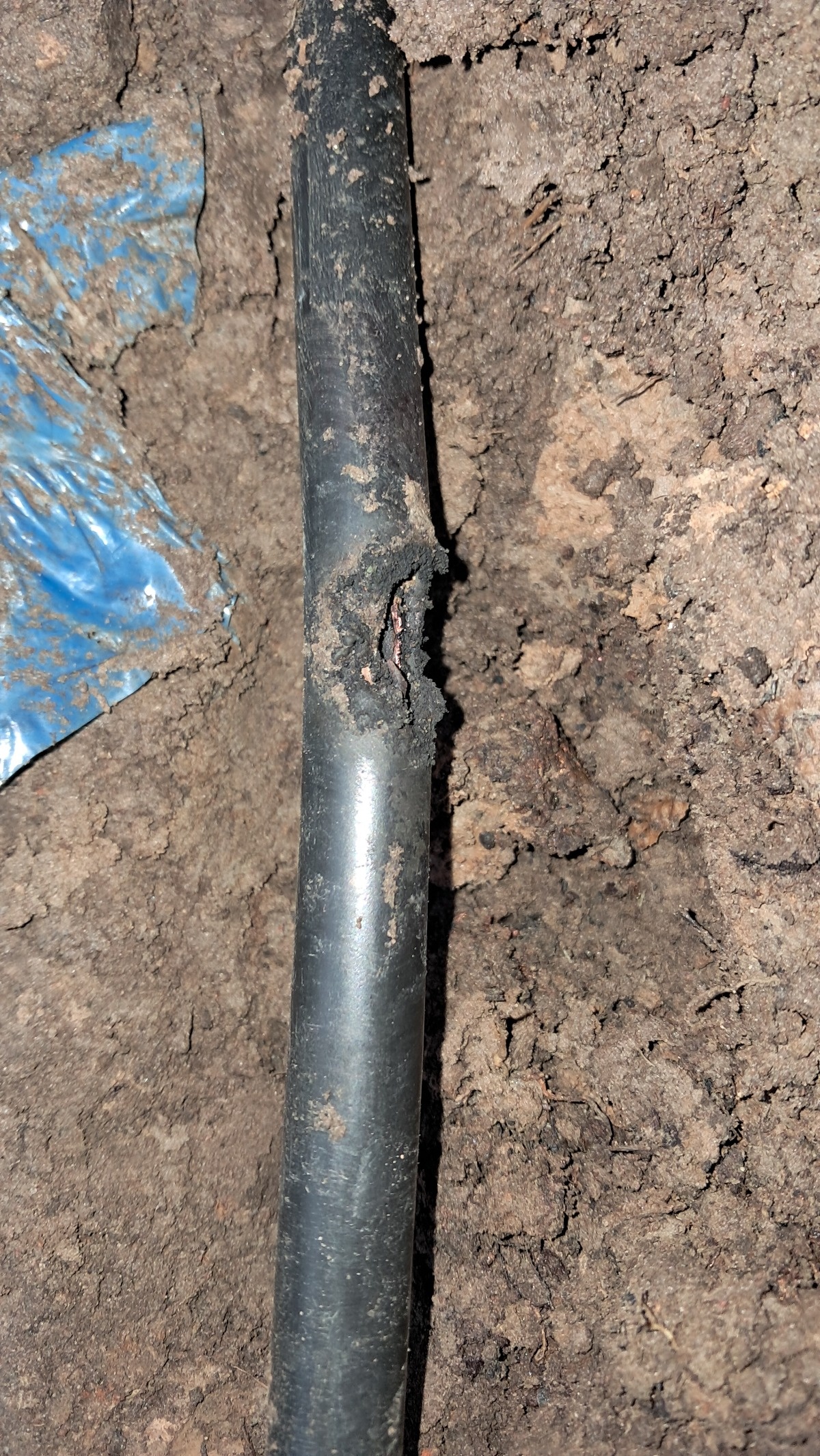

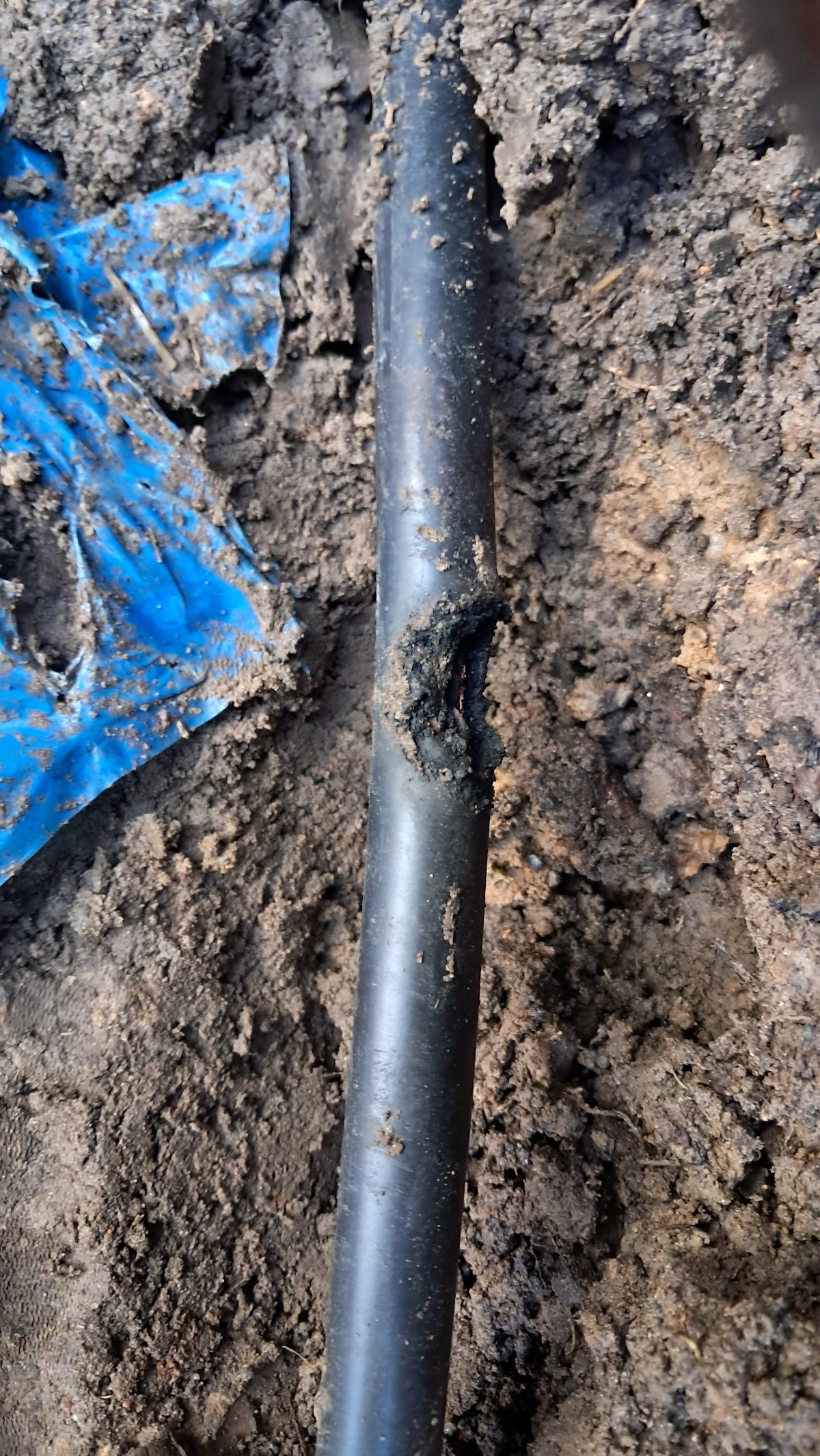

Odpowiedz jest prosta, zwęglona izolacja jest przewodnikiem, słabym ale jest, jak przepływał prąd to powoli się rozgrzewała, co raz lepiej przewodząc prąd, i co raz bardziej się grzejąc, taki efekt lawinowy, że w pewnym momencie zapalał się łuk elektryczny między żyłami który przewodził setki amperów i wywalał zabezpieczenie. A zanim ktoś załączył spowrotem to wszystko zdążyło wystygnąć i zanim się rozgrzało do etapu zwarcia to mijało kilkadziesiąt minut albo i godziny.
Uszkodzenie powstało prawdopodobnie w trakcie układania kabla, czyli jakieś pół roku temu. Wilgoć i prąd powoli wygrzewały to miejsce, a teraz po deszczach woda miała łatwiej wniknąć przez taką dużą dziurę.

A teraz jadę po tulejki, termokurcze i inne duperele do hurtowni. A potem załatać tą usterkę. Jak już będę na miejscu to dorzucę parę zdjęć w komentarzach.
A uszkodzony odcinek pewnie zostawię jako eksponat do szkoły.

A i też ciekawą konstrukcje więźby dachowej mają w budynkach. W mojej okolicy raczej nie spotykane takie rozwiązanie. Na pewno daje więcej przestrzeni, wyższe wozy z sianem mogły wjeżdżać.

#konstruktorelektrykamator
Kurrrr, zawsze tak jest.
Panie, przyjedź pan bo bezpieczniki wywala i nie można nic zrobić.
Dobra, pojechałem. I co? I jajco. Stoję godzinę przy rozdzielnicy, włączone wszystko co się da i nic, zero reakcji.
Mówię że teraz to mogę wyłączyć wszystko, odpiąć przewody i zmierzyć rezystancję izolacji, ale to się zejdzie trochę i będzie bez prądu.
Aaa to nie, bo my mamy chłodnie i żeby się nie rozmroziły.
No to dobra, coś będzie się znowu działo to dajcie znać.
I jak myślicie, kiedy dali znać?
Jak ledwo wróciłem do domu.
Usterka widmo, jak tylko pojawia się doktor to znika.
Biorę więcej sprzętu. Szukacz kabli na wszelki wypadek, cewkę Rogowskiego zrobioną na szybko z kawałka kabla antenowego i DNE 0,4. I resztę mierników typu Riso.
Oj faktura będzie na grubo.
#elektryka #zalesie

#konstruktorelektrykamator

Można powiedzieć że dzisiaj był udany dzień.
Z rana pojeżdżone na #rower, gdzie w trakcie chwilowej przerwy w sklepie, telefonicznie poprowadziłem człowieka za rękę jak ma usunąć usterkę w miksokrecie. Bo nie załączał się napęd łopat mieszających. Pęknięty wężyk od siłownika. Potem szybka wizyta w garbarni #elektryka . Bo maszyna się wyłącza i nie da się pracować, a tu zegarek już prawie fajrant pokazuje. Krańcówka odpowiedzialna za ustawianie pasa transmisyjnego coś szwankuje i pokazuje że pas odjechał za bardzo w bok mimo że tak nie jest. Jaka była decyzja? Odłączamy krańcówkę i robimy dalej robotę, nie ma czasu, raz, raz, raz.
Potem dokończyłem instalacje elektryczną w przyczepce u znajomego, i znalazłem usterkę w innej. Dziwna sytuacja bo przewód 7x1 miał przerwaną właśnie tą środkową żyłę, w miejscu gdzie nie było żadnego uszkodzenia powłoki zewnętrznej. Najpierw zmierzyłem pojemność z jednej strony kabla, potem z drugiej i wyszło mi że walnięty jest w ⅓ drogi od końca. Potem TDR pokazał podobnie ale przy odcinku kabla 6m ciężko o centymetrową dokładność. W oszacowanym miejscu uciąłem go i okazało się że żyła wciąż nie ma przejścia, bo była złamana 20cm dalej, tak że można było ją wyciągnąć. Nowa wtyczka założona i po problemie. W międzyczasie zdalnie naprawiłem dystrybutor do LPG. A w trakcie tej naprawy zorientowałem się że w garbarni zostawiłem miernik, więc znów tam pojechałem, potem po odbiór skraplacza do hurtowni części. I tu są jaja, bo skraplacz mam, pewnie nawet będzie pasował, ale osuszacza nigdzie nie można znaleźć. Mam dwa pomysły. Wygrzać go pod próżnią, bo mam piecyk który mogę postawić na dworzu żeby nie zasmrodzić kuchni, lub rozciąć go i wsypać nowe kulki, z jakiegoś innego, lub saszetki które są dostępne. Zobaczymy co wybiorę. A mam też pomysł na czynnik, niby mogę propan-butan nabić, ale może się uda z R134.
Odebrałem też paczkę z żywicą, ważka i koniczynka niedługo zostaną zakonserwowane.

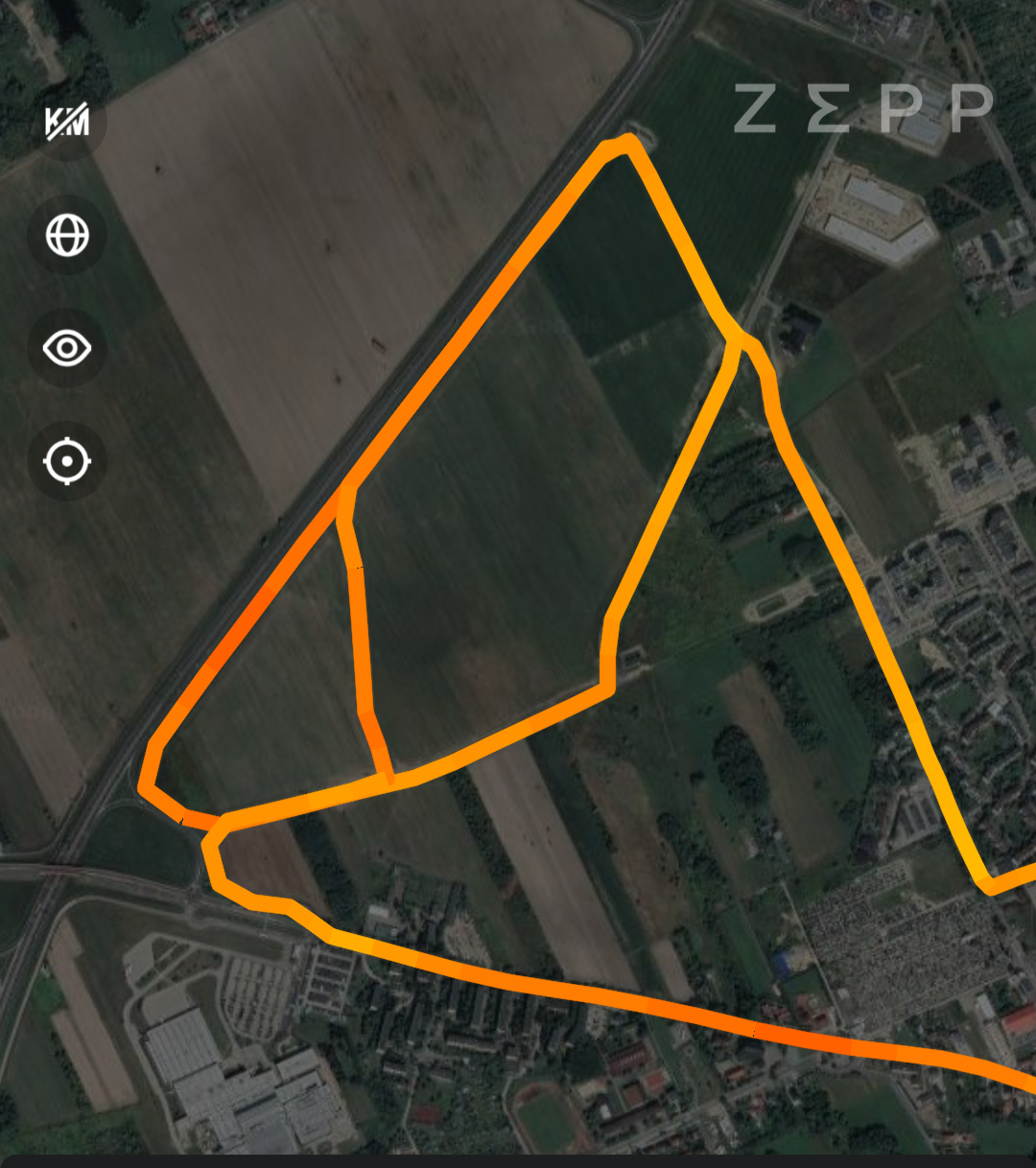

Na jutro planuje od 9 rano pokręcić kilka kołeczek na rolkach na strefie (ostatnie foto), kto z okolic to wie gdzie to. Bo o 12 rozpoczyna się kawalerskie jednego z kumpli, to wolę z rana coś porobić. Ohhh, znam ich plan, szybko to się skończy.

Kuchnia ogarnięta. Trochę to zajęło, ale przez mój błąd w obliczeniach stolarz musiał nakombinować z zza krótkim blatem :smiley: #diy #konstruktorelektrykamator #meble

#konstruktorelektrykamator
Jest i jakiś nowy wpis. Choć nie elektryczny ale jest.
Pomyślałem że uruchomię klimę w swojej #honda HRV, bo oczywiście jest ale nie nabita.
Podłączyłem wczoraj manometry i okazało się że układ jest pusty. To dlatego nie chce się włączyć, bo czujnik ciśnienia nie pozwala.
No to trzeba zrobić próbę ciśnieniową, ale pech chciał ze wszystkie 3 butle z argonem były puste, a dwutlenkiem nie chciałem tego robić. Mam butlę z tlenem, ale to to by było dopiero idiotyzmem, a była przecież taka akcja z rok temu jak serwisant zginął bo robił próbę ciśnieniową tlenem.
Z rana pojechałem wymienić dużą butle argonu, więc od razu przetoczyłem sobie go trochę do małej żeby łatwiej było ją nosić. Tak BTW to jest butla Zielonego. A skoro już bawię się w takie ciekawe fizyczne eksperymenty to nagrałem film z tego:
https://www.youtube.com/watch?v=HtGkeSaxKdo

Mając już gaz, podłączyłem się do układu, złącza do portów HP i LP też są Zielonego, kiedyś kupił jak naprawialiśmy klimę w Galaxy, to aż zamarzł parownik i połamało plastiki XD
Gaz puszczony, 2 MPa wystarczy, trochę pianki do mycia szyb i moment zlokalizowany wyciek, na połączeniu węża HP ze sprężarki do skraplacza.
https://www.youtube.com/shorts/NeGBjvRA0Ww
Rozkręcę to któregoś dnia i może się okaże że to tylko oring. A jak nie to nowy skraplacz.
I pewnie też nowy osuszacz trzeba będzie ogarnąć. Chyba że na janusza? Do piekarnika na ponad 200 stopni. Ale to bym pewnie zasmrodził cały dom od czynnika i oleju.
#klimatyzacja #samnaprawiam #diy #mechanika

#konstruktorelektrykamator
W końcu znalazłem czas na naprawę przecinarki plazmowej.
Okazało się że walnięta była tylko jedna dioda, czyli połowa elementu.
Nie chciało mi się wymieniać wszystkich profilaktycznie to wymieniłem tylko tą uszkodzoną. Ale jak coś to mam jeszcze 4 na przyszłość.
Działa, pali, robi robotę.
Można w końcu dokończyć to co zacząłem.

#diy #elektryka #obrobkametali

Ooo yeeeaaa.
Oto i jest, kolejny post na #konstruktorelektrykamator
Dawno nic nie było ale co mi zrobicie? Nic, chyba że owca mnie zbanuje jak manata.
Ostatnio więcej na bieganie i rower wrzucam niż tu.
Ale nazbierało się trochę to warto coś wrzucić.

Wczoraj @Yes_man wrzucił mema z szukaniem fazy. To już na #hejtopiwowarszawa mówił że ma pomysł. A zaczęło się od tego że w niedzielę o 21:29, siedząc w piwnicy jednego z warszawskich barów dostałem telefon z piekarni że nie działa jedna z maszyn, krajalnica do chleba. Ok, w sobotę robiliśmy przepinkę więc może tak być że kierunek wirowania się nie zgadza, chociaż sprawdzaliśmy to. Mówię że jestem w Warszawie, będę wracał za jakieś 2h to zajadę. Mimo że nie miałem żadnych gratów bo jechaliśmy z Zielonym jego samochodem.
Zajechaliśmy na miejsce, Zielonemu aż oczy się świeciły na widok tych wszystkich bułek z budyniem, serem, marmoladą i jagodami.
Właściciel mówi że to i to nie działa, że zmieniali kolejność żył we wtyczce ale nie pomaga, ale też inna maszyna chodzi w drugą stronę, więc faktycznie trzeba odwrócić wirowanie, na szczęście mieli jakieś śrubokręty, więc bardzo szybko przepiałem dwie żyły na rozłączniku ARS.
Ale krajalnica jak nie działała tak nie działa.
Właściciel mówi, dobra, jedną noc jakoś się przemęczą, przyjedziesz rano i zrobisz.
Oki, kolejnego dnia koło 10 jestem, nic się nie zmieniło, no to otwieram skrzynkę ze sterowaniem. Czujnik kolejności faz pokazuje zgodny kierunek, więc to nie to. Biorę schemat, przeglądam jak jest skonstruowane sterowanie, i widzę dwa elementy opisane jako SB1 i SB2. K⁎⁎wa, to nie może być takie proste.
Okazało się że maszyna ma dwa przyciski bezpieczeństwa. Jeden na panelu czołowym, a drugi z tyłu. I ktoś wcisnął ten tylny, odcinając sterowanie.
Ehh, czasami tak jest że jak się zafiksuje na jakimś problemie to ciężko dostrzec najprostsze rozwiązania.

Druga historia.
Mam przecinarkę plazmową Magnum CUT-55
Ogólnie robi za⁎⁎⁎⁎stą robotę. Bez niej wiele projektów by nie powstało albo by powstawały dużo dłużej. Wycinanie wszelakich kształtów w grubych blachach bez palnika albo plazmy to jest mordęga, a tak to można i chińskie S wyciąć.
Do brzegu, ostatnio zacząłem robić przyssawkę do transportu płyt kamiennych. Suwnicę już prawie skończyłem, ale sama suwnica bez przyssawki jest bezużyteczna. Na pewnym złomie kupiłem 40kg stalowej płyty 16mm. Z niej wycinam wszystkie elementy, ucho do zawiesia, zawias i samą przyssawkę. Planowo ma mieć 600x400mm z wydzielonym sektorem na środku 550x150 do podnoszenia mniejszych płyt.
600x400 z uszczelką 20mm i łukami na zakrętach daje ok 2000cm² powierzchni. Co przy podcieniu tylko 0,5 bara daje tonę siły zrywającej. A pompa którą mam zamiar zastosować może robić do -0,97 bara, więc siła odrywająca blisko 2t, wciągarka ma udźwigu 800kg, a kamieniarz twierdzi że większość płyt i tak waży mniej jak 400kg, najczęściej to do 200kg. A niektóre po parędziesiąt kg.
Więc współczynnik bezpieczeństwa będzie konkretny w tym przypadku.
Ale co z tą plazmą. Wycinam sobie te elementy, a że blacha ma 16mm to prąd ustawiony na maksa 55A, i tne sobie powoli. Aż w pewnym momencie przestało ciąć. Myślę sobie, no dobra, 55A, sporo ciepła, przy takim prądzie ma tylko 60% cyklu, przegrzała się i trzeba poczekać aż ostygnie.
W tym czasie pobujałem się na huśtawce, wypiłem 400ml elektrolitów na #codziennepiciu
Minęło trochę czasu, powinna już wystygnąć. Próbuje ciąć z tu nic, zero reakcji, rozebrałem palnik, nic nie jest uszkodzone, dysza jeszcze ok.
Nie zapala nawet łuku pilotującego.
Co znowu? Kontaktron od wykrywania prądu cięcia? Rozebrałem obudowę, odczepilem kontaktron ale to nie to. Hmm, czy jest w ogóle wysokie napięcie do zajarzenia? Powinno być kilka kV, więc żeby to zmierzyć trzeba mieć kilowoltomierz. Ja to robię tak. Biorę zwykły multimetr który ma impedancję wejściową 10MΩ i szeregowo z nim wstawiam jakiś duży rezystor.
Nazywa się to wtedy posobnik, bo występują szeregowo po sobie.
Mam takie fajne rezystorki, 4x10¹⁰Ω, ale szkoda mi ich, i ciężko się liczy jak jest 4. Dlatego użyłem drabinki którą zrobiłem jakieś 12 lat temu będąc w technikum. 50 szt rezystorów 10MΩ połączonych szeregowo. Co prawda mają swoją tolerancję i nie mają pełnych 10 mega, ale to nie jest problem, a może jest nawet zaletą. Bo taki układ wraz z multimetrem ma wypadkowo 500MΩ. Więc obliczenia są łatwiejsze, wystarczy wynik z multimetru pomnożyć przez 50.
A że to nie jest łatwe szybko tak policzyć w głowie, to ja robię to trochę na piechotę. Czyli x100 i podzielić przez 2. Łatwiej mi tak.
Ale też mogę podpiąć inaczej multimetr, w układzie dzielnika napięcia. Czyli miernik równolegle z jednym z rezystorów. Co da wypadkową 5MΩ, plus 49 rezystorów szeregowo które dadzą ok 490MΩ czyli będzie 495/5≈100
Czyli będzie rozszerzenie zakresu pomiarowego 100x. Mając miernik na 600V można mierzyć do 60kV.
No i mam to podpięte jak na zdjęciu, wynik? Ledwie 28V czyli 1,4kV, a powinno być przynajmniej 5 może 7 kV. Coś jest nie taaak.
Mierzę napięcie na uzwojeniu pierwotnym trafo powielacza i są jakieś szpilki ujemnego i dodatniego napięcia. Aż podmieniłem trafo na takie z telewizora CRT, i wtedy udało mi się uzyskać nawet 7kV ale nic to nie dało, jak nie było łuku tak nie ma.
Układ zajarzenia jest zasilany z uzwojenia pomocniczego głównego transformatora, chyba 4 swoje są nawinięte i przez przekaźnik zasila trafopowielacz. Aż sprawdziłem jaki przebieg ma napięcie po stronie pierwotnej głównego układu. I są krótkie szpilki ±320V, czyli mniej więcej tak jak powinno być. A na stronie wtórnej? Też są szpilki, tylko dlaczego jedna jest dużo wyższa od drugiej? Przecież to symetrycznie powinno być?
Wyłączam sprzęt od pradu, rozładowuję kondensatory, bo już raz mnie jebło.
I mierzę elementy, bez wyciągania z płytki ale wiem jaki wynik będzie akceptowalny a jaki nie.
Jeśli rezystor nie ma przejścia to jest zły, jeśli kondensatory ma zwarcie to też jest zły. A jeśli dioda ma 0,00V spadku napięcia to też jest zła. No i okazało się że dwie diody na stronie wtórnej uszkodziły się tak że mają właśnie po 0V spadku. Druga para ma ok 0,4V czyli spoko.
Oryginalnie są F60UA60DN w obudowie TO-3PF, ale w tme nie mieli takich, więc wziąłem MUR6060PT w obudowie TO247A, jest troszkę mniejsza, ale za to szybsza. Wziąłem też ceramiczne i silikonowe podkładki.
Jutro pewnie przyjdą graty i będzie można naprawić i dokończyć cięcie. Chciałbym skończyć tą robotę przed 30 lipca.

#konstruktorelektrykamator
#elektryka
#czerstwyhumor
#memyspecjalnejtroski

Gdy elektryk się nudzi

Matematyka jednak nie jest moją mocną stroną. 3 razy mierzone i tak brakuje 3cm :smiling_face_with_tear::smiling_face_with_tear::smiling_face_with_tear:#remontujzhejto #fachowiec #konstruktorelektrykamator

#konstruktorelektrykamator
Ale będzie pieczyste. 100 stopni i godzinka powinna wystarczyć.

Tylko nie mówcie że wy nie pieczecie kabli w piekarniku.
#elektryka #diy
