#spawanie

Kreatywny filipińczyk po raz kolejny buduje customowy silnik #motoryzacja #mechanikasamochodowa no i trochę #spawanie
https://www.youtube.com/watch?v=MLrXqkbb9dQ

Jak tylko kupię frezarkę to i u mnie na #konstruktorelektrykamator możecie szukać takich projektów. Ale to raczej za jakiś może rok. Jak ten serwis tyle przetrwa, a jak nie to na u mnie na YT będzie.

#Konstruktorelektrykamator
Wczoraj kolejny telefon ze stolarni. Że mają problem z piłą formatową, tą co kilka miesięcy temu miała przewijany silnik, co rozpadł się hamulec i poharatał uzwojenia. #elektryka
Przy każdej próbie uruchomienia piły wywala zabezpieczenie C25, D32 lub oba na raz.
Jak już były takie przygody to silnik jest pierwszym podejrzanym. Pomiar rezystancji uzwojeń, miernik pokazuje 1.1Ω między każdą fazą, ale to prosty multimetr to trzeba podejść do tych wyników z dozą niepewności.
No to dalsze pomiary rezystancja izolacji, napięcie probiercze 1000V, wynik ponad 5,5GΩ, więc to nie tu leży problem. Może jest jakiś zwarty zwój, tyle żeby go znaleźć/wychwycić w pomiarach to trzeba zmierzyć indukcyjność uzwojeń. Takiego miernika pod ręką nie miałem ale od czego jest metoda techniczna? Opalarka podłączona w szereg z uzwojeniami silnika, na każdej z 3 konfiguracji prąd był 6,89-6,92A. Już nawet nie chciało mi się przeliczać na reaktancję a potem na indukcyjność bo rozbieżność jest tak mała że to nie jest wpływ zwartego zwoju.
Tak sobie mierzyłem co tylko mi przychodziło do głowy aż w końcu mały zonk. Napięcie na silniku gdy stycznik nie jest załączony? No to szybka diagnostyka i już jest winowajca. Na silnik trafiała faza z układu sterowania odciągu trocin.
Zasilanie odciągu jest z szafki tej piły, ale sterowanie jest też z dodatkowej małej ukośnicy, tam jest krańcówka która wyłapuje ruch piły i załącza odciąg. Taka sama akcja jest z formatówką, po włączeniu piły włącza się też odciąg. Tylko ktoś kto to robił (a wiem kto to jest) nie ogarnął układu jako całość. Pojedynczo układ działa, ale dwa urządzenia już nie. Oto i schemat, błędy znajdziecie szybko. I chyba nie będę musiał tłumaczyć co jest czym i czego brakuje. Przerywana linia to układ poza szafką sterującą piły.

Druga sprawa, kupiłem sobie żarówkę Tapo L530 i 520 żeby stworzyć sobie sztuczny wschód słońca i łatwiej się budzić.
Niebieskie światło szybko wybudza.
A żeby mieć pewność że lampa rano oświetli mi ryj to zrobiłem sobie taką lampkę nocną. #rekodzielo #diy
Dwa metry rurki fi10 aluminiowej, trochę odpadków, między innymi podstawa to dno z KEGa które zostało po #spawanie zbiornika CWU. Narzynki z nakrętki M10x1 nie będę pokazywał. Zrobiła swoją robotę i tyle, oprawka normalnie się nakręciła.
Muszę zamienić śruby imbusowe na takie z ładnym pokrętłem. Żeby dało się regulować bez kluczy.

System działa, obudziłem się sporo przed budzikiem.

Podziwiam tego kolesia.
Prawdopodobnie jego mottem jest #pracaspawaczamnieprzeistacza, i jeszcze syna uczy #spawanie
Chyba wszystkie jego filmy obejrzałem.
https://www.youtube.com/watch?v=vwoSepc_TgQ

#mechanika #motocykle #DIY #obrobkametali trochę #spawanie
Koleś z filipin po raz kolejny przerabia silnik ze skutera na silnik V2.
https://www.youtube.com/watch?v=GhTx5fVApxo
Na swoim koncie ma też inne ciekawe silniki.

#pracaspawaczamnieprzeistacza
Komuś #spawanie weszło w krew i stwierdził że to najlepsza metoda naprawy #mechanikasamochodowa

Co tam na warsztacie wariacie? xd

Dzisiaj pachwinki narożne. Zamykam profile rozdzielaczy hydraulicznych. Robótka łatwa, lekka i przyjemnie okuratna :smiley:

#pracaspawaczamnieprzeistacza #gownowpis #spawanie #pracbaza

#konstruktorelektrykamator
Gdy potrzebujesz na już, na teraz, i na jeden raz wiertła którego nie masz.
Bierzesz w dłoń odpowiedni materiał w postaci elektrody do #spawanie 6013 2,5mm, szlifierkę kątowa z małą tarczą i szlifujesz.
Wiertło było potrzebne do rozwiercenia końcówki zasilacza 5,5x2,1mm na 5,5x2,5mm.

#heheszki
No k⁎⁎wa śmieszne w c⁎⁎j. XD
Gdyby było 2005.05.XD to by było śmieszne

#konstruktorelektrykamator

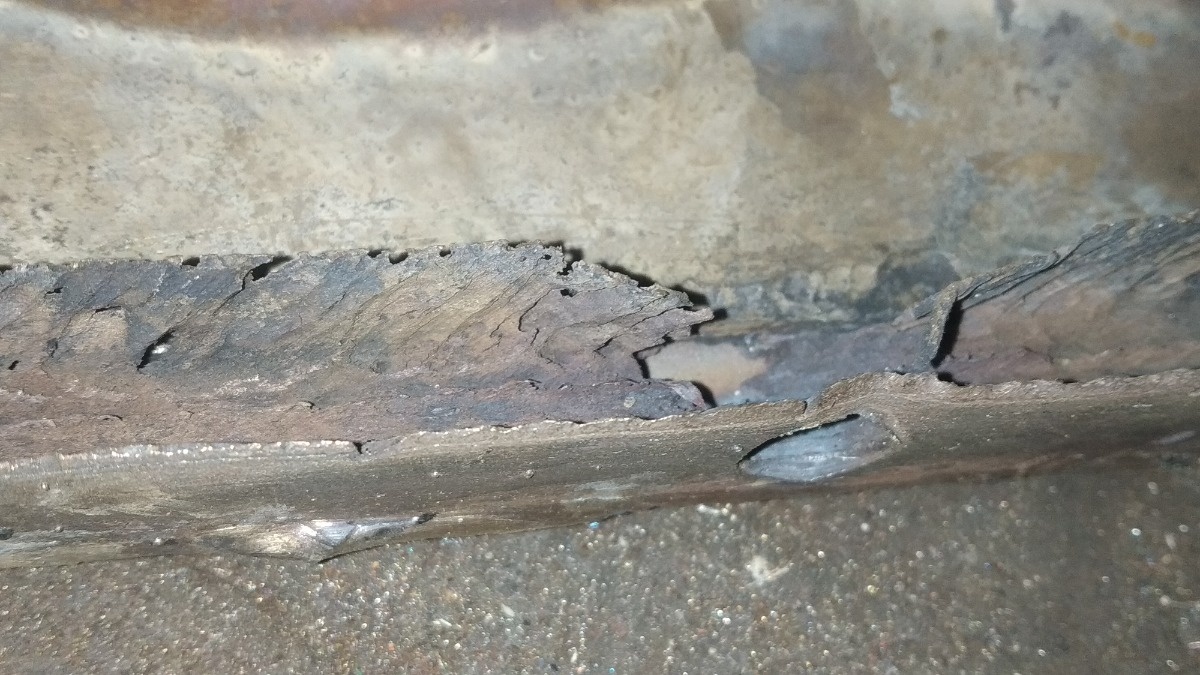

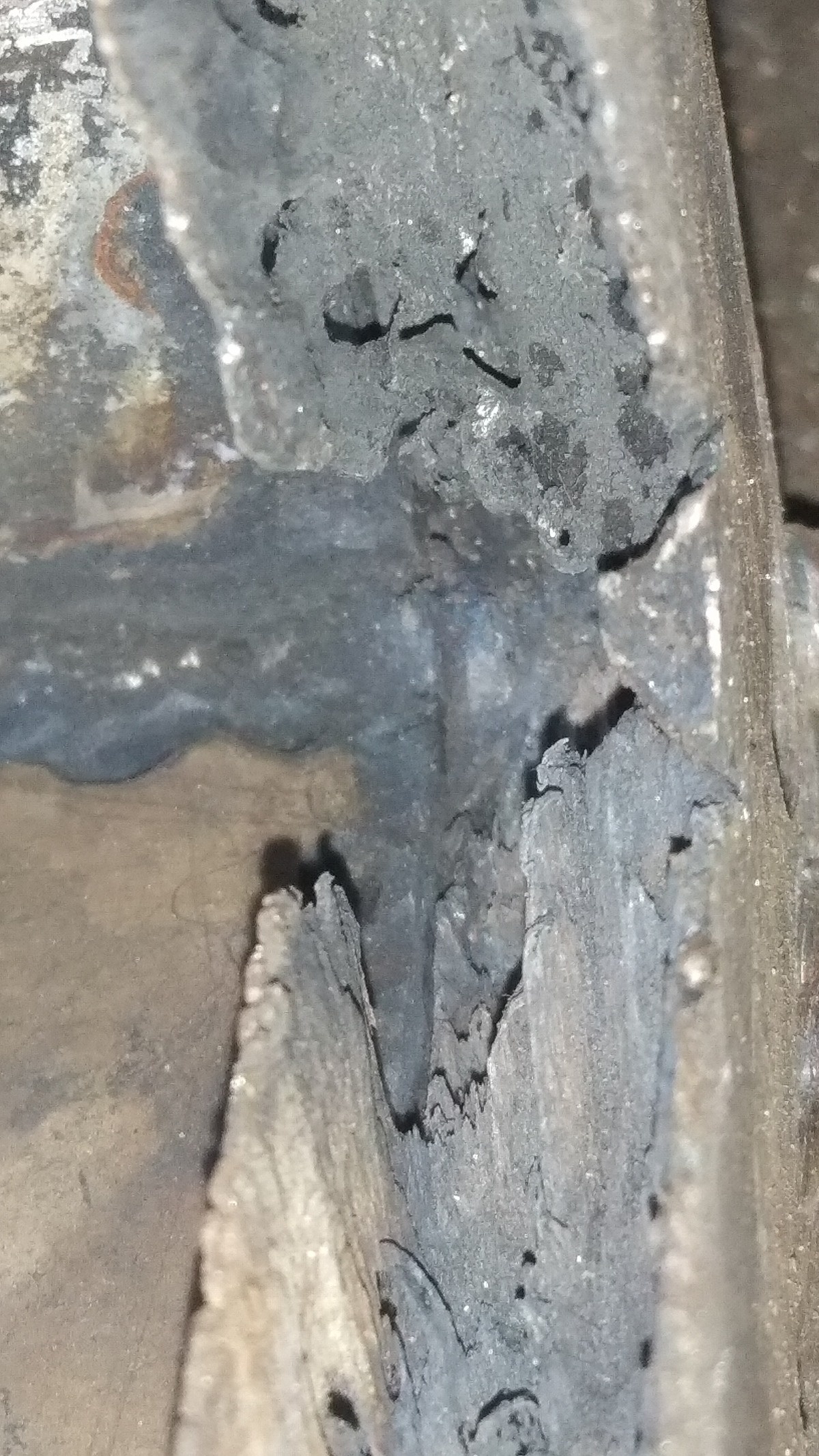

Już kiedyś pisałem że garbarnia to w c⁎⁎j agresywne środowisko.
Tu jest elementem prawdopodobnie ze stali 316L, bo taki był zamawiany.
Po 3 latach kąpieli we wszelakich kwasach, solach i zasadach zostały tylko żyletki. Mimo że miał 10mm grubości. Ja obstawiam że po cięciu i #spawanie #pracaspawaczamnieprzeistacza element nie był poddany pasywacji i po prostu nie było ochronnych tlenków chromu i niklu.

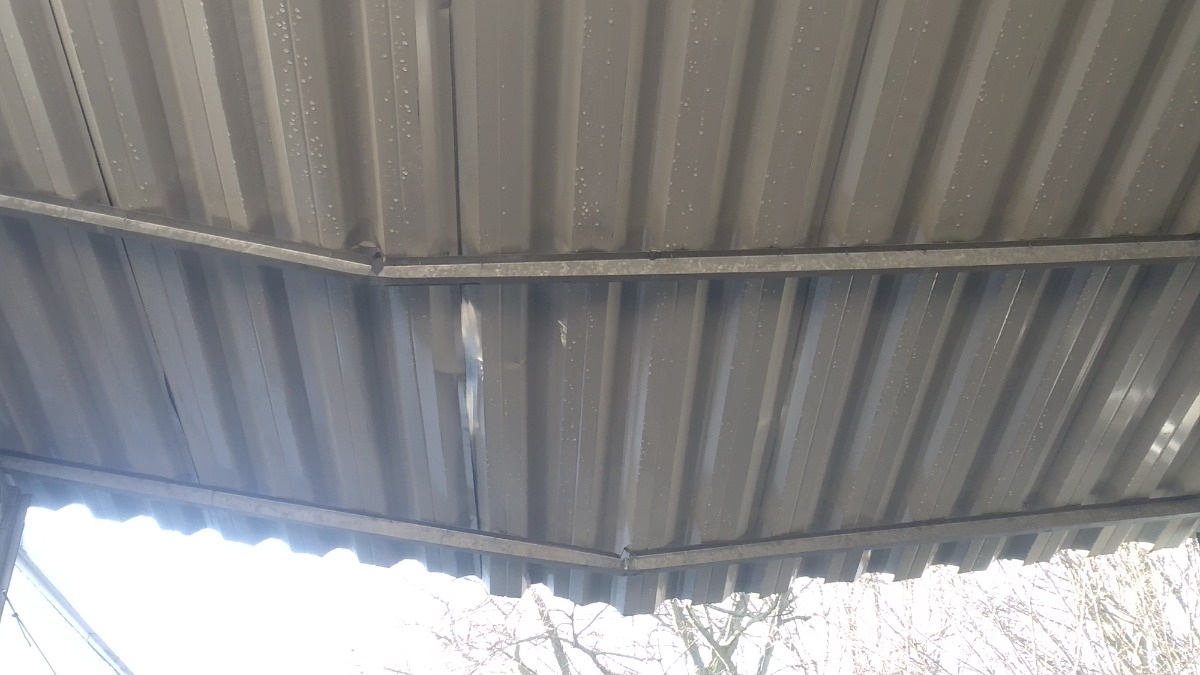

Pamiętacie wystawę gołębi w Katowicach?
No to zmyślnych mamy konstruktorów, nic się nie uczą na błędach.
Katowice 2.0 na wyciągnięcie ręki.

#pracaspawaczamnieprzeistacza #spawanie

Orientujecie się jak wygląda droga żeby zostać kontrolerem jakości?
Wystarczy, że wyłożę kasę na szkolenia i magicznie mogę pracować w zawodzie?

#pracaspawaczamnieprzeistacza #spawanie #pracbaza #pracazagranica

Wie ktoś jak wygląda sprawa z pracą za granicą na swojej Polskiej działalności?
Jak sprawa z opodatkowaniem i ogólnie kosztami?

Bo Google pokazuje bardzo różne informacje na ten temat..

Siemanko!

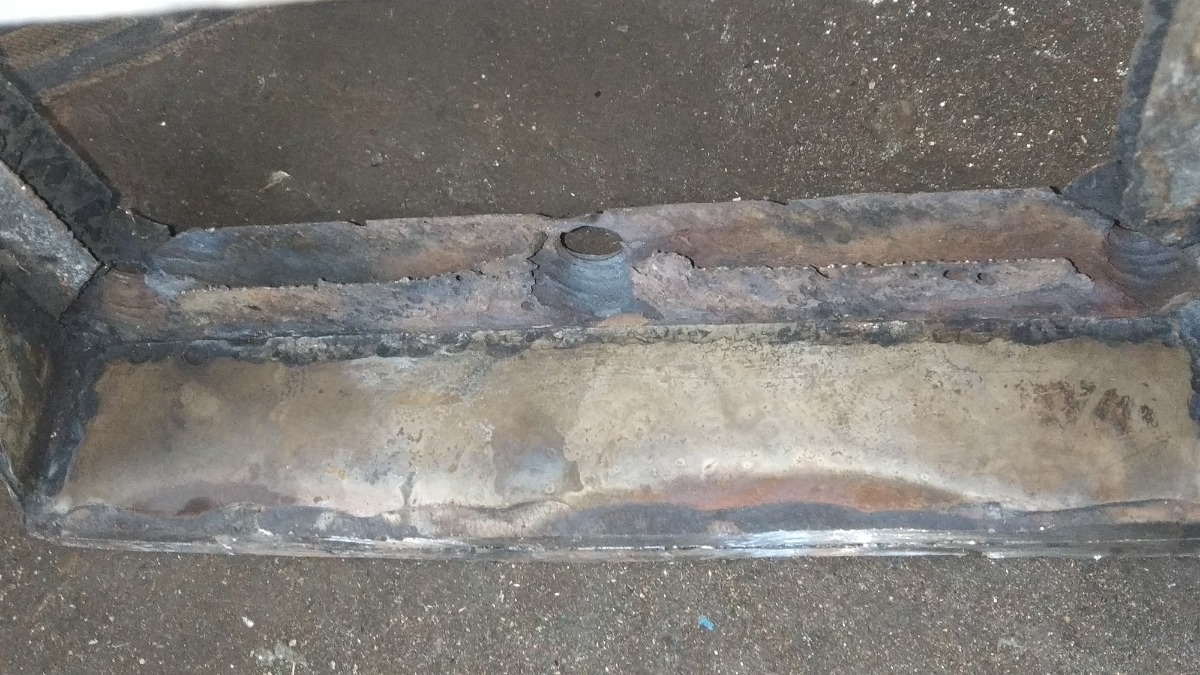

Grose sukces:) Najazdy skończone i wytrzymały XD Póki co test wykonany chryslerem voyagerem 3gen (1600kg około) i brak znaczącego ugięcia (nie podniesiony do poziomu ponieważ źle sobie podstawiłem podnośnik). Postaram się pożyczyć od znajomego Iveco daily to będzie test na 3 tony, ale to nie wiem kiedy mi się uda:) Chwilowo i tak nic cięższego nie będzie wjeżdżać, muszę swoje rupcie naprawić:)
Pozdro i z fartem:)

#motoryzacja #mechanikasamochodowa #dzielalamozorda #spawanie

Co tam na warsztacie wariacie? xd

Dzisiaj nic, bo jest weekendzik.
Napiszę za to kilka słów o spawaniu TIG pulsem.

Standardowo proces TIG to spawanie prądem stałym, a prądem przemiennym w przypadku spawania aluminium.

Ktoś mądry wpadł jednak na pomysł, by spróbować modulować prąd stały.

Dzięki temu geniuszowi obecne źródła prądu oprócz nastaw podstawowych, oferują takie cudo, jak parametry impulsowe spawania.
Nie jest już rzadkością, że w typowej spawarce Makrokesz znajdziemy włącznik prądu impulsowego. Może nie będzie posiadać dostępnej opcji zmiany częstości pulsu, lub będzie ona ograniczona, ale do kilku zastosowań taki podstawowy puls może być wystarczający.

Teraz do rzeczy. Spawanie impulsowe polega na osobnym doborze ilości Amper górnego i dolnego prądu, oraz stosunku ich trwania wyrażonego procentowo lub w Hz.

Co to daje? A no bardzo wiele, odpowiedni dobór prądu impulsowego pozwala na spawanie detali o wyjątkowo niewielkiej grubości. Mowa tutaj o grubosciach 1mm i mniej. Jeziorko spawalnicze utrzymuje się w bardziej skupionej formie, jest mniej dynamiczne i pozwala na więcej precyzji i kontroli przebiegu procesu.

Spawanie prądem impulsowym TIG znalazło swoje zastosowanie w procesach zautomatyzowanych i zrobotyzowanych, przy codziennych pracach spawalniczych na cienkich detalach, a nawet przy pracach artystycznych.

Z wad należy wymienić hałas jaki towarzyszy spawaniu w częstotliwościach większych niż 0.2KHz. Jest świdrująco i nieprzyjemnie, a męczący dźwięk nasila się wraz ze wzrostem Hz.

Dodatkowo wadą przy spawaniu ręcznym jest niemożliwość używania przycisku przerwy przy spawaniu impulsem powyżej 100Hz (na pewno istnieją źródła prądu które to umożliwiają, ale na takich nie pracowałem, a trochę tego było)

Jeśli pracujecie przy tigu hobbystycznie lub zawodowo, to gorąco polecam zabawę sprzętem i eksplorację jego możliwości, pulsem można sobie sporo ułatwić przy pracy

Na filmiku makro zautomatyzowanego spawania pulsem 0.5Hz (nie moje, znalezione w czeluściach internetu)

#ciekawostki #gruparatowaniapoziomu #pracaspawaczamnieprzeistacza #spawanie

https://streamable.com/1aswxk

Ca tam na warsztacie wariacie? xd

Piątkowa rzeźba w przymusie, wysokostopowa rurka do wspornika z czarnucha. Trzy warstwy 307Si na pachwinie mieszanej, dwie warstwy SG3 na czarnej.

Fiolet na rurce się zrobił, bo nie miałem czasu wychładzać, miało być na dzisiaj, a nasz klient nasz pannn... xd

Teraz mam odbój i zaczynam weekendzik :partying_face:

#spawanie #pracbaza #pracaspawaczamnieprzeistacza

#spawanie #pracaspawaczamnieprzeistacza

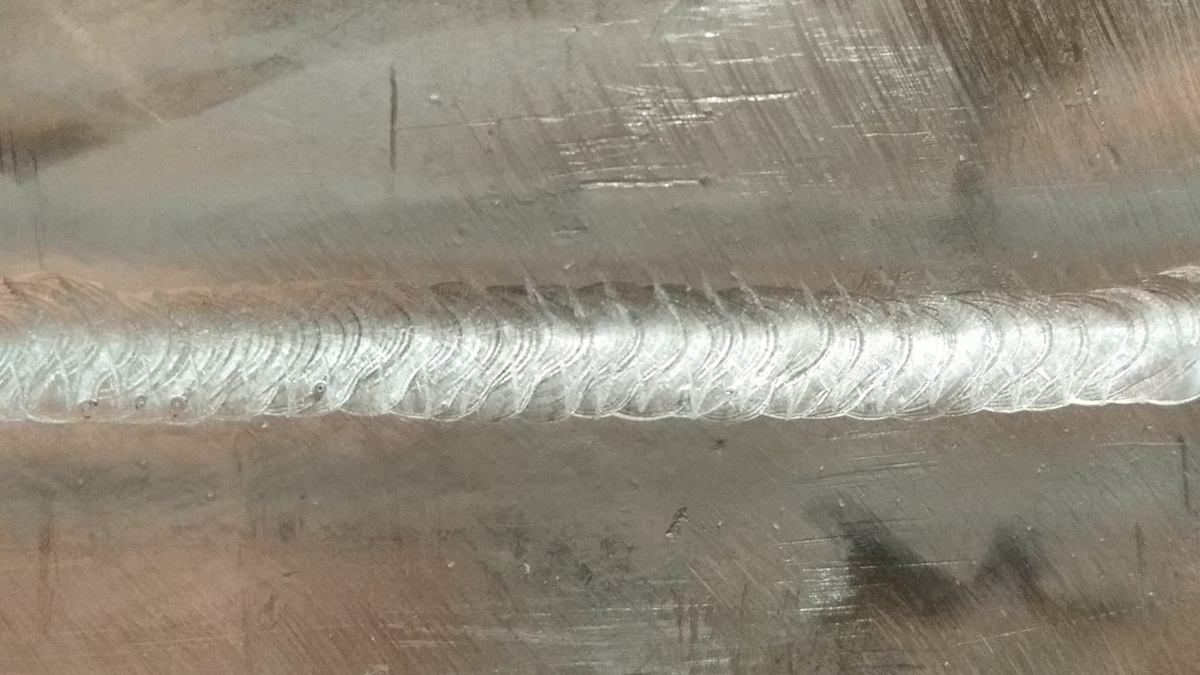

Raz na ruski rok znajdę w pracy chwilę, żeby zrobić sobie próbkę tigiem. Co mogę poprawić, na co zwracać uwagę?

5G DN50, standardowa ścianka, przetop i lico (jak patrzyłem z góry przez szczelinę, to przetop wyszedł) gdzieś w zakresie 90-105A się poruszałem, z wolnej ręki, drut 2.4, albo 2.0.

#pracaspawaczamnieprzeistacza #spawanie

Izrael 10-12e i praca po 300h

Ktoś chętny? Bilet na autobus gratis :grinning:

#pracaspawaczamnieprzeistacza #spawanie

Ktoś chętny wyjechać do Francji, za stawkę mniejszą niż w Polsce?
Jeszcze na działalności.

Pierwszy na świecie most drogowy spawany znajduje się w miejscowości Maurzyce w gminie Zduny. Powstał w 1929 roku, według projektu inż. Stefana Bryły. Spina brzegi rzeki Słudwi. [...] Most ma 27 metrów długości i 6,2 metra szerokości (jezdnia ma 5,4 m). Przeprawę pierwotnie

#konstruktorelektrykamator

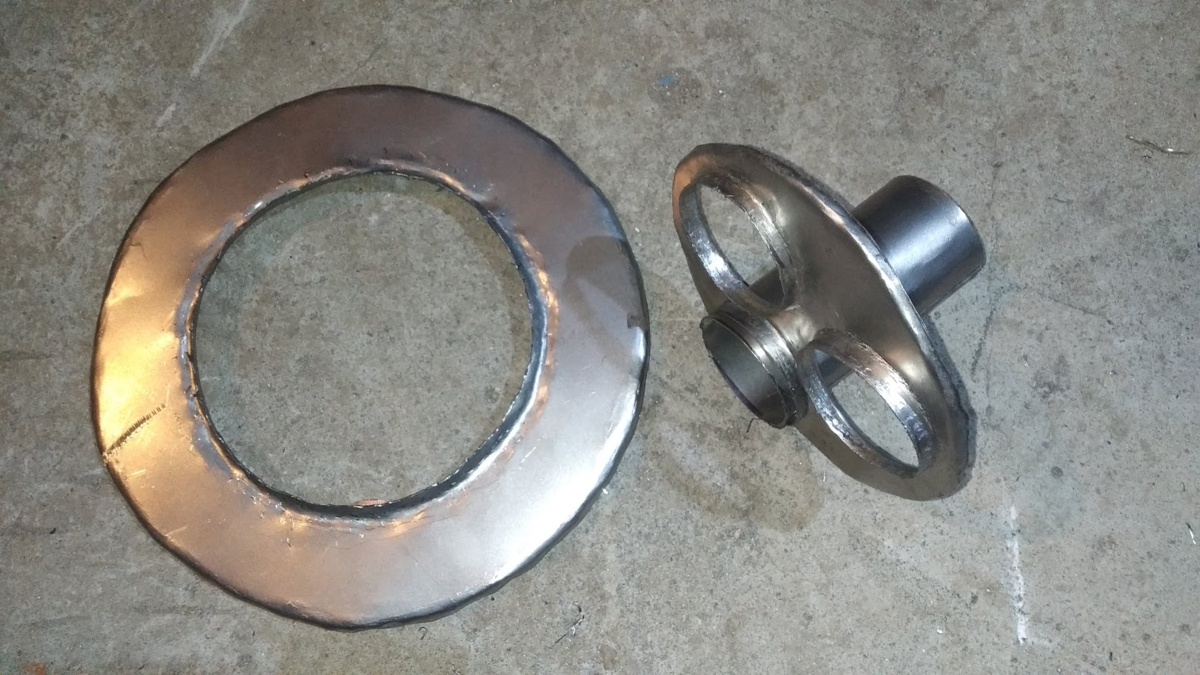

Naoglądałem się filmików z pakistańską produkcją tłumików to i sam zacząłem coś rzeźbić.

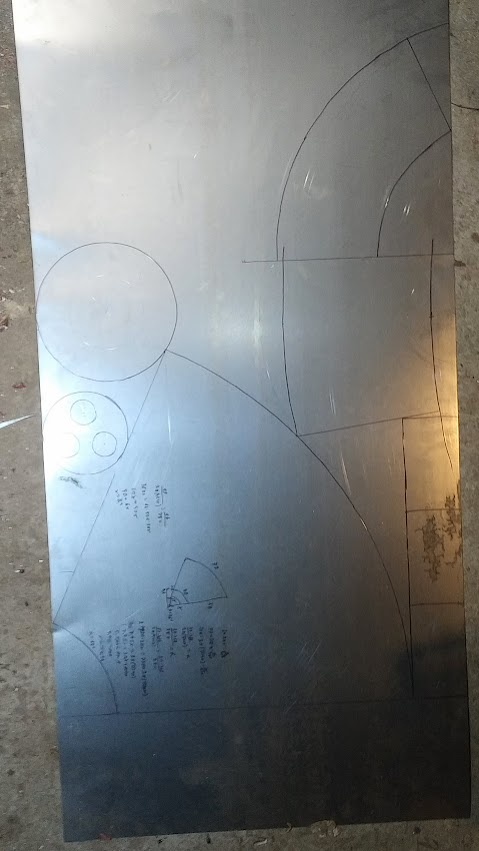

Będzie to filtr cyklonowy do odkurzacza, zbiornikiem będzie beczka 60l. Będzie możliwość podłączenia rury ssącej fi50mm i do trzech odkurzaczy jako elementy ssące. Może zrobię jakąś przejściówkę żeby się dało podpiąć dmuchawę do liści jako element ssący.
#spawanie będzie prawdopodobnie gazowe, bo czemu by nie, jak naśladować pakistańczyków to po całości.

#Konstruktorelektrykamator bawi się w #hydraulika i #detektyw jednocześnie.

Dwa tygodnie temu wymieniałem hydrofor i bojler, na samoróbkę z nierdzewki.
Tak teraz mniej więcej przedstawia się schemat mojego centralnego ogrzewania.
Obieg czerwony (rys.2) to przepływ wody w trakcie grzania CO z #pompaciepla, niebieski to grzanie CWU z PC.
Zielony to grzanie CO z kotła na opał stały, żółty to obieg w czasie grzania CWU z kotła.
Akurat grzanie CO i CWU z kotła może być jednoczesne.
Odbiorów w postaci grzejników i podłogówki już nie rysowałem bo to oczywiste jak są podłączone.
Teraz jak były te chłodniejsze dni zauważyłem że po nagrzaniu CWU dosyć szybko wystudza się woda.
Cały zbiornik jest oklejony 26mm maty kauczukowej więc to raczej nie przez to. Ciepłej wody nikt nie pobierał więc też nie tędy droga. Pomysł już był że ciepła woda grawitacyjnie idzie rurami, tam oddaje ciepło i ochłodzona wraca. Jest to realne, w np 1,5 calowej rurze ale nie 25PP. No to zostaje opcja ucieczki przez wężownicę.
Tyle że przecież są zawory zwrotne uniemożliwiające powrót wody (np grawitacyjny), jest bufor który tworzy bardzo fajne sprzęgło hydrauliczne, więc ciśnienia powinny być zbilansowane.
Tak mówi teoria, a praktyka robi swoje nie bacząc na teorię.
W czasie pracy pompy ciepła w trybie grzania bufora (czerwony obieg, rys2.), powoduje niewielki spadek ciśnienia na odcinku rury zaznaczonym na różowo (rys.3). Różnica ciśnień jest minimalna, pewnie kilka albo max kilkanaście centymetrów słupa wody. Bo jest to dosłownie 30cm rurek i kolanek. Ale to już jest wystarczająco żeby wymusić obieg w taki sposób jak zaznaczono na błękitno na rysunku 3. Przepływ jest minimalny, ale na tyle znaczący że potrafi wydrenować ciepło z CWU w 1h.
Jedynym rozwiązaniem jest dołożenie kolejnego zaworu zwrotnego na rurze idącej z kotła do bufora (dorysowany na czarno, rys.3). Mimo że jeden zawór już jest na rurze powrotnej i zabezpiecza przed wystudzaniem bufora przez kocioł. No to teraz będzie redundancja.

Muszę poczekać aż będzie trochę cieplej i będę mógł wyłączyć ogrzewanie na jakieś 2-3h. Muszę wyciąć kawałek rury 5/4", wstawić zawór, nypel i śrubunek, oraz skrócić rurę o długość tej armatury. Będzie trochę #spawanie
Tyle dobrze że będę musiał spuścić tylko jakieś 20 litrów wody.

Są tu jacyś NDTowcy(badania nieniszczące, badania NDT)? Bo szukam kolegów w internetach, a ci których znam w życiu są nudni i za c⁎⁎j nie potrafią śmieszkować -,-
#pracbaza #spawanie
