Pany i Panie, do dryboxa uzywacie silicagelu, zelu krzemionkowego, pakietowych pochlaniaczy czy zwirku dla kota? Szukam rozwiazania cena/jakosc. #druk3d #drukowanie3d

Btw
Ustawiłem tło społeczności na jedyny prawilny obrazek lutowniczyni ze stocka #pdk

https://www.hejto.pl/spolecznosc/elektronika

#gownowpis

Tomki i Kasie, czy mozecie polecic jakas strone z modelami do drukowania 3d. Lepiej uzywac sketchup czy cad 3d? #druk3d

Dramat w trzech aktach xD
#heheszki #humorobrazkowy

#konstruktorelektrykamator #elektryka #elektronika #energetyka

Chyba już to kiedyś mówiłem.
Jak masz łeb i c⁎⁎j, to kombinuj.
Tak samo jak chyba już pokazywałem wam podobny filmik.
https://youtube.com/v/v7xVXdhmi_U
Wczoraj musiałem obrobić 6 końcówek kabla XRUHAKXS 1x70/25. Trzy w głównej rozdzielni, i trzy w nowo budowanej rozdzielni.
Tymi kabelkami ma płynąć prąd do trafa 2MV.
Kawał bydlaka, 5t stali, aluminium i żywicy.
Do niego też jeszcze 6 głowic do zrobienia.
Tak się prezentują na wpół złożone głowice. Brakuje końcówki oczkowej i fajki.

O skurwesyn, na tego dajcie 2MW.
Wczoraj byłem na szybkiej robótce, trzeba było sprawdzić gdzie jest uszkodzony przewód.
YAKY4X240SE. Uszkodzenie? Brak przejścia ciągłości brązowej żyły, rezystancja między brązową a niebieską w okolicy 200Ω. Między pozostałymi ok 10kΩ. Jaki wniosek? Wg badania TDR uszkodzenie jest ok 8m od punktu pomiaru, gdzieś zaraz obok stacji trafo. Prawdopodobnie była uszkodzona izolacja i po prostu utleniło się aluminium. Muszę zrobić lepszy generator impulsów do TDR. Bo przy takiej pojemności jaką ma ten kabel to 5V jest trochę mało.

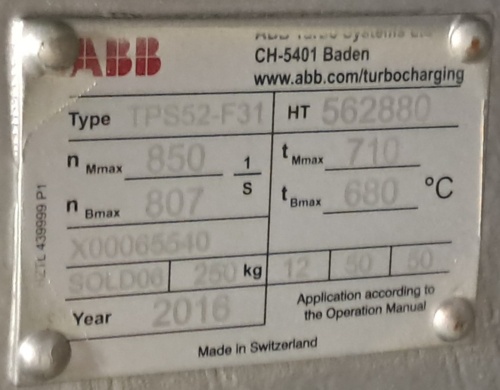

A co do tych 2MW. No to jest kogenerator. Silnik Rols Roysa, V20 chyba coś ok 200l pojemność, twin Turbo (250kg każda), silnik ma 2500kW ale obciążony jest generatorem o mocy tylko 2000kW.
Napięcie wyjściowe to 6,3kV. Znajomy pracujący w PGE był mocno zdziwiony że w powiecie mamy stacje trafo na takie napięcie.
Wciąga sobie skromne 230m³ gazu ziemnego na 1MWh. Jak robiłem zdjęcie to akurat wciągał ok 320m³ bo był bardziej obciążony.
A co go obciąża? Oświetlenie szklarni z pomidorami. Ciepło generowane przez silnik też jest wykorzystywane do grzania szklarni.
Nie zapytałem ale jest też szansa że wyłapują CO2 ze spalin do karmienia roślin.

Dzięki uprzejmości @k0201pl mam materiał na kolejne wpisy, więcej szczegółów w tych zapowiadanych wpisach, jutro, może pojutrze. A najlepiej to w niedzielę rano, tak jak Opornik lubi.

#konstruktorelektrykamator #elektryka
Przychodzę do Państwa z pytaniem i po poradę. Liczę na pomoc.
Mam zamiar podłączyć garaż do domowej sieci elektrycznej.
Na załączonym zdjęciu skrzynka rozdzielcza, pod którą mam zamiar się wpiąć. W zasadzie to już się wpiąłem, ale to jest rozwiązanie tymczasowe i mam zamiar je przerobić zgodnie ze sztuką i zasadami bezpieczeństwa. Stąd moje pytanie do specjalistów.
Patrząc na skrzynkę, od lewej, bezpieczniki do oświetlenia piwnicy, kolejny to bezpiecznik głównego zasilania, następnie bezpieczniki do gniazdek i ostatni do pompy ciepła.
W garażu chcę zamontować skrzynkę rozdzielczą na bezpieczniki do oświetlenia, gniazdek, automatyki bramy, promiennik na podczerwień i gniazdka zewnętrzne do wiaty.
A teraz pytania:
1. Czy zasilanie 230V będzie wystarczające w garażu? Wolę nie doprowadzać 400V ze względów bezpieczeństwa.
2. Jakie bezpieczniki dobrać do każdego z odbiorników prądu? W gniazdkach pewnie będzie podłączana szlifierka, wiertarka, etc., ale raczej nie w tym samym czasie.
3. Jaki przewód poprowadzić do garażu z piwnicy? Będzie zakopany na głębokość ok. 30 cm, oczywiście peszel.
4. W który bezpiecznik w skrzynce w piwnicy się wpiąć? Czy może założyć oddzielny, choć miejsca nie ma za wiele.
Z góry dziękuję za wszelką pomoc, sugestie, podpowiedzi i dyskusje.

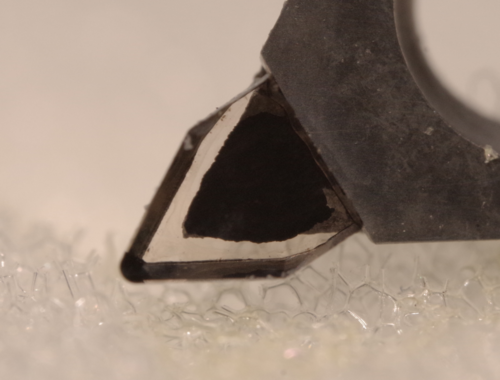

Zainspirowany pięknymi wpisami @Wilhelm postanowiłem coś dorzucić. Prawdziwy, monokrystaliczny diament na kompozycie węglika wolframu w matrycy kobaltowej. Produkcji chińskiej :smiley:

#mineraly #cnc

#konstruktorelektrykamator #elektryka #elektronika

Jest niedziela to czas na jakiś wpis.

Jako że hejto pokazuje film jako głowne media to zaczniemy od filmu.
https://youtu.be/2nqbu_OE5Cs
Takie coś prawdopodobnie będę składał.

Jest to kondensator typu MMC (Multi Mini Capacitor), czyli bierzesz garść kondensatorów które mają nieodpowiednie parametry pojedynczo, ale przy połączeniu ulich w grupy już dają radę. Czyli stosują zasadę

W kupie siła, w kupie moc, kupy nic nie ruszy.

Model z filmu to wersja 16S16P czyli 16 kondensatorów szeregowo i 16 takich linii równolegle. Co to daje? Łączenie szeregowe zmniejsza pojemność, wszystkie kondensatory mają taką samą wiec będzie to 420nF/16=26,25nF, jednocześnie zwiększa się napięcie pracy, suma wszystkich kondensatorów, czyli 16x850V=13600V.

Równolegle łączenie kondensatorów zwiększa pojemność, sumując ją, 16x26,25nF=420nF.

Czyli finalnie wyjdzie 420nF i 13,6kV. Idealny kondensator do cewki Tesli DRSSTC. Tam potrafią płynąć prądy ponad 1kA, i ten kondensator musi to wytrzymać. Z kalkulacji wychodzi że wytrzyma.

16x16=256, tyle kondensatorów będę musiał połączyć ze sobą. Wyjdzie trochę duża bryła, 320x180x90mm. Jak już będę liczył parametry pod finalną cewkę to może się okazać że nie potrzeba tak dużego napięcia i będzie np 12S12P co zmniejszy całość.

Od razu odpowiadam na pytanie dlaczego tak dużo kondensatorów skoro niektórzy mają np 4-6szt, lub podobny do mojego z 50szt.

Odpowiedź jest prosta, pieniądze. Kondensatory odpowiednie żeby było ich tylko np 6szt to koszt 500zł za sztukę, więc 3k to trochę dużo. Są też inne, podobne do moich, ciut większe bo np 1uF i 1kV, wtedy potrzeba ich  40-60szt, tylko one kosztują po 17zł/szt czyli oo 1000zł za kondensatory.

A ja wychodząc z założenia że cena nie ma znaczenia byleby nie było drogo. (Tylko pejsów mi brakuje) Znalazłem bardzo, ale to bardzo tanie kondensatory, tak tanie że aż szkoda nie zaryzykować i nie spróbować. Producent to renomowana firma, więc nie powinno być bubla.
Zestaw kondensatorów na taki blok jak na filmie to koszt stu złotych. Czyli jak za darmo, w środową noc na wodę ludzie więcej wydają.
Oczywiście trzeba doliczyć miedziane blachy, ale to niezależnie od kondensatorów trzeba by je dać.

Druga sprawa, w końcu odebrałem przesyłkę od @Pajra. Co ona się na jeździła po Polsce to tylko InPost wie. Ale jest już u mnie. A co w paczce?

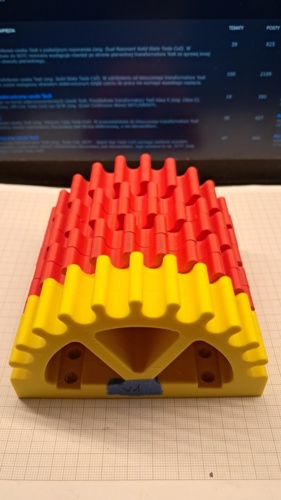

Podpory pod uzwojenie pierwotne do cewki Tesli.
Model już pokazywałem kiedyś. Ni cholery nie potrafie wymodelować cewki w kształcie torusa w Fusion360. Torus, bez problemu. Cylindryczną albo płaską sprężynę, bez problemu. Ale żeby w kształcie torusa to nie. Chyba trzeba by było składać z wielu elementów. Nie ważne.
Ważne że elementy spływają. Mimo że to miał być projekt całkiem poboczny to idzie równoległymi torami z innymi projektami.

Ps. Jeśli się nie pomyliłem to w tym tekście pada słowo kondensator 17x (razem z tym)

#konstruktorelektrykamator

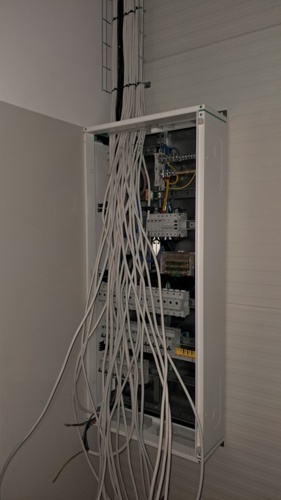

Makaron #elektryka do podłączenia.
Ledwie 22 przewody, część z nich to 5x.

Gdzie można znaleźć pliki konfiguracyjne dla Chitubox dla drukarki Creality LD-002H? Pobiera się te pliki po zalogowaniu, czy są jakoś inaczej dostępne?
Mam takie wrażenie, że Creality utrudnia dostęp do wsparcia starszych produktów.

#druk3d #creality #drukarki3d dla zasięgu: #diy

#konstruktorelektrykamator
Elo mordeczki, zwłaszcza ci którzy mają możliwość #druk3d
Jest sprawa do was, a w sumie to do któregoś jednego chętnego.
Będzie do wydrukowania przynajmniej 8 takich podpór.
Nie identycznych jak te bo już wiem że będzie kilka zmian, ale niewielkich. A w niedalekiej przyszłości pewnie i więcej różnych głupot.

Ktoś chętny na współpracę? Oferuję dobre słowo, reklamę, i w ostateczności pieniądze, byleby nie za drogo, no i z fakturą, bo na firmę.

Pliki .stl będą gotowe, mogę podrzucić dla testów.

#konstruktorelektrykamator #elektryka #elektronika
Aktualizacja informacji dlaczego nie ma aktualizacji informacji o przebiegach prądu w czasie rozładowywania kondensatora.

Otóż, w czasie szybkich testów na nowym większym stanowisku ustawiłem iskiernik tak że miał ok 12mm przerwy (zazwyczaj liczy się po 1kV/mm przerwy). Iskra przeskakiwała ze 3x na sekundę. Zwiększając przerwę zmniejszała się częstotliwość, a to z powodu ładowania kondensatora do wyższego napięcia potrzebnego do przebicia iskiernika. No i tak sobie iskra przeskakiwała aż w końcu...
przestała, a przetwornica zaczęła pracować jak by była w trybie zwarcia. Po odpięciu kondensatora przetwornica zaczęła normalnie pracować, ciągły łuk na jej wyjsicu też mógł się zapalić. Czyli problem leży po stronie kondensatora.
Miernik nie pokazuje zwarcia, pomiar pojemności daje normalne 10nF to gdzie jest problem?
Ale to w pomiarach z napięciem kilku woltów. Po podpięciu przetwornicy z kV od razu są objawy zwarcia wewnętrznego. Czyli jest jakieś napięcie graniczne gdzie będzie jeszcze działało a potem ujawnia się usterka.

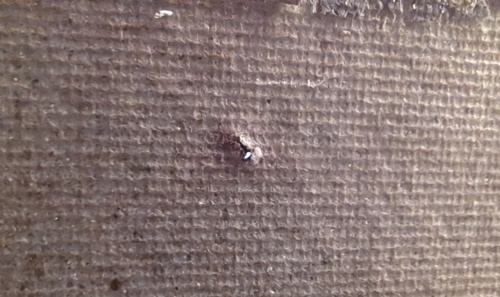

Dopiero wieczorem miałem czas na sekcję, rozbierając okładzinę po okładzinie w końcu znalazłem winowajcę.
Problem leżał w przekładce mikowej, miała jakieś wtrącenie które powodowało że w tym miejscu była ciutkę grubsza. Teoretycznie grubszy izolator to wyższe napięcie przebicia.
Tak, tak mówi teoria dla większej grubości całej przekładki, a praktyka mówi że jak coś jest grubsze w jednym miejscu i przyłoży się do tego miejsca siłę to wystąpi lokalne naprężenie.
No i tak też się stało, ściskając kondensator w imadle do czasu wyschnięcia silikonu odkształciły się trzy przekładki i 5 okładzin.
I właśnie w miejscu tego odkształcenia doszło do przebicia, więc kondensator stracił swoje właściwości. Teoretycznie wystarczy wymienić przekładkę na nową, a mam jeszcze kilka i powinno wrócić do normy.
Przy rozbieraniu zauważyłem że machnąłem się przy składaniu i poszły po kolei dwie okładziny z tego samego potencjału, a że pakiety były przygotowane tak by jeden biegun był na zewnątrz po obu stronach tzn że gdzieś dalej też jest taka pomyłka. Dla samej pracy kondensatora to nie ma znaczenia, ale przez taką pomyłkę straciłem jakieś 400pF na pojemności.

Co do samych pomiarów, zdjęcia niestety nie mam, ale małą analizę zdążyłem zrobić.
Tak jak pisałem ostatnio, żeby ograniczyć napięcie indukowane na cewce obciążyłem ją rezystorem, i to na grubo bo 1Ω. Czyli potrzebny jest prąd 1A żeby był 1V napięcia. No i w czasie pomiaru na jednym z oscylogramów miałem wartości ok 20V. Czyli już po stronie wtórnej popłynęło 20A, to ile płynęło po pierwotnej? Tego jeszcze nie wiem, muszę znaleźć jak to policzyć dla obciążonej cewki. Ale zapewne w c⁎⁎j i ciut ciut więcej.

Scenariusz i reżyseria: myoniwy
Korekta i redakcja: myoniwy
Producent: myoniwy

#druk3d
_Dostałem sobie_ na Mikołaja AMS do mojego Bambu P1S. No i filamenty tak jakby schodzą szybciej
_¯\\_( ͡° ͜ʖ ͡°)_/¯_

Używałem do tej pory takich (PLA)

* Bambu - bez zarzutu, działa jak należy. Zero problemów, no i ma RFID
* Rosa3D - poprawny, ale miewa przygody z adhezją do stołu. Musiałem podbić +5'C na ekstruderze i stole. Jakieś 15-20% taniej niż Bambu
* Spectrum - mam jedną szpulę fluorescencyjnego. Drukuje się bez problemu.

Chce teraz dokupić podstawowe kolory i uzupełnić jakieś brązy, szarości i inne pomarańcze. Macie jakieś dobre lub źle doświadczenia, coś do polecenia lub wręcz przeciwnie?

Spis treści: Chronologia Specyfikacja instalacji Produkcja w 2024 Wartości Specyfikacja domu Wpisy hejto Opis i spostrzeżenia Bateria, falownik, elektryka, zarządzanie i wykresy Wady i zalety Chronologia: 10.2023 – pierwsze wyliczenia, projekty i pierwsze zakupy 11.2023 – postawienie

"Mówicie, że w Korei Północnej bieda, a patrzcie jak sk⁎⁎⁎⁎syn ziemniaki obiera '
#koreapolnocna
#zajumanezlurkera #heheszki

Sebastian kopie kolejny fundament a ja jadę po cement bo się kończy #stepujacybudowlaniec

Różowa wyszła na miasto, dzieci śpią, czas pobawić się w tapicera xD
#majsterkowanie

Akurat przerabiam BHP w UK to się podzielę szczegółami, które mogą się przydać.

* na drabinę wchodzimy nie dalej niż kiedy kolano pozwala się oprzeć na ostatnim szczeblu - drabina malarska
* drabina w podestem na szczycie - podest nie jest do stania na nim tylko żeby położyć na nim sprzęt
* oficjalny limit pracy na drabinie to 30 minut
* szczyt drabiny powinien sięgać powyżej platformy na którą się wchodzi na 1.07m
* LPG [butan/propan] powinny być przetrzymywane tak aby gaz mógł wydostać się z pomieszczenia na poziomie podłogi, jako, że jest cięższy niż powietrze i jeśli skumuluje się np w piwnicy, jest ryzyko eksplozji
* gazy do spawania są zabronione w wykopach

#BHPalewUK #uk
#diy

Każdy kij ma dwo podgrzyby

#grzyby #niemoje #powinienemkurwapracowac

Analizy DNA sugerują, że Pando, las genetycznie identycznych drzew topoli osikowej znajdujący się w górach Wasatch w stanie Utah, ma od 16 tys. do 80 tys. Lat. To pierwsze datowanie jednego z największych organizmów na Ziemi. Znajdujący się w amerykańskim stanie Utah las genetycznie
