#elektronika

Zabawka zasilana 4*AA 1,5V. Na akumulatorach NimH średnio chciała działać, sumaryczne napięcie wynosi poniżej 5 voltów. Miałem pod ręką ogniwo Sony 3,7V@2200 mAh (50A ciągłego prądu - do elektronarzędzi 😁 ) przetwornicę step - up za 3,75 cebuliona z alledrogo. Przy okazji poprawiłem zasięg radia dolutowując dłuższy kabel antenowy w płytce odbiornika ciężarówki. Działa. Młody szaleje, a gdy pójdzie spać zmodyfikuje całość bo znalazłem Aku z jakiejś Xperii Z ileś tam. Ma 2500 mAh pojemności (zmierzona) i do takiej zabawki w zupełności wystarczy + pokombinuję z moduł ładowania na USB C
#elektronika #diy #majsterkowanie #zrobtosam

#niepoprawnelego - zapraszam do obserwowania
#lego i trochę #elektronika

Walka była długa i żmudna, ze względu na średni sprzęt i brak doświadczenia, ale udało się. NXT żyje!
Stwierdziłem, że i tak nie mam nic do stracenia i rozebrałem kostkę. Jest to wersja 1.0. Na jednym ze zdjęć macie porównanie z rozebraną 2.0. Mam nieodparte wrażenie, że już ktoś przede mną tam był, bo przy brzęczyku znalazłem dziwnie dużą kulę cyny na padzie i rezystor jakoś do niczego nie pasujący. Brzęczyk nie działa i w sumie sam nie wiem. Nigdzie nie mogę znaleźć zdjęcia płyty głównej z przylutowanym brzęczykiem, ale jeszcze poszukam. Cała reszta działa. Ogólnie było sporo precyzyjnego lutowania, sprawdzania przejść między padami i pasowania ekranu do drucików zastępujących taśmę. Na koniec przelutowałem jeszcze kondensatory na płytce, na której są przyciski, bo na początku nie chciał w ogóle na nie reagować. A, no i PC nadal go nie wykrywa, ale już sam nie wiem. Mam Bricx Command Center i NXT 2.1 Programming i oba nie wykrywają tej kostki, ale nie umiem znaleźć informacji czy powinny. Także śledztwo w toku. Nie mniej jestem z siebie dumny, bo w połowie wątpiłem czy to (dosłownie i w przenośni) druciarstwo zadziała.

Mam nadzieję, że elektronicy mnie nie zjebią za sposób naprawy :grinning:

https://www.youtube.com/watch?v=Tc8mrV3kInQ

P.S. po drodze wymieniłem też ogniwo w lutownicy bezprzewodowej Parkside, ale nie korzystałem z niej przy tej naprawie bo ma za gruby grot.

Moje zestawy LEGO
Tych zestawów szukam

Huehuehuehue.

#architektura #budujzhejto #budownictwo #elektronika

#Konstruktorelektrykamator #elektryka #elektronika

Zwycięstwo!!!
https://youtu.be/GoyvDoUWw_w

Znalazłem przyczynę i naprawiłem tymczasowo klawiaturę sterownika agregatu.

Mimo wielogodzinnych tortur termicznych w piekarniku w niedzielę nie pokazywał oznak usterki, wiec myślałem że problem rozwiązany.
Wczoraj o 7 go zamontowałem, ale koło 12 dzwonią że wciąż jest problem i nie mogą go zgasić z panela, tylko grzybkiem.
Akurat wracałem od maszynyny do szlifowania płytek to miałem przy sobie oscyloskop.
Wiec zrobiłem szybkie pomiary przycisków które wcześniej były wytypowane i zmierzone jako usterkogenne.

https://youtube.com/shorts/4NWHI3DUajE

Na dwóch stykach przycisku niemal taki sam przebieg. Mimo wyjęcia elementu stykowego, czyli metalowej sprężystej membranki.
A skoro nie ma blaszki, grafit wyczyszczony dokładnie jak to możliwe, i wciąż jest zwarcie to trzeba szukać po ścieżkach.
No i jest jedno miejsce gdzie dokładnie te dwie ścieżki się przecinają.
Jak tylko przeciąłem ścieżkę to problem zniknął (zginął na zawsze) jak ręką odjął.
No ale przecięta ścieżka to wciąż pomniejszona funkcjonalność.
Najpierw wytłumaczę jak jest zbudowana ta elastyczna forma plytki drukowanej.
Na foli drukuje się ścieżki za pomocą farby elektroprzewodzącej. Grubość takiej ścieżki można porównać do grubości śladu ołówka na kratce. Ścieżki pokrywa się baaardzo cienką warstwą farby izolacyjnej.
A w miejscach gdzie mają być mostki między ścieżkami drukuje się kolejną warstwę ścieżek na tej farbie izolacyjnej za pomocą farby elektroprzewodzącej.
Z tym że ta warstwa izolacyjna jest na tyle cienka i nie odporna, że po czasie doszło do jej przebicia, łącząc dwie ścieżki.
Ale na tyle wrednie łącząc, że połączenie jest lub go nie ma zależnie od temperatury i pozycji klawiatury. Jak grzałem ją w piekarniku to akurat klawiaturą do dołu przez co ścieżki się oddalały od siebie pod wpływem grawitacja i problem znikał. A jak jest zamontowana w pionie to problem się pojawia.
Wyciąłem dwa mostki, uszkodzenie zniknęło.
Więc wcześniejszy kierunek szukania usterki przy przyciskach był całkiem słuszny.
Ale trzeba odbudować je teraz.
Jako izolacja poszedl Kapton, jako przewodnik pojedyncze druciki z LgY 0,75mm², a jako łącznik drucika ze ścieżką klej elektroprzewodzący na bazie srebra do naprawy ogrzewania szyb w samochodach.
Lutowanie nie wchodziło w grę.
Niestety czas schnięcia do formy przewodzącej tego kleju to 8-24h.
Żeby to przyspieszyć, to trzeba zwiększyć parowanie rozpuszczalnika. Jak? Zwiększyć temperaturę. Ale jak nie uszkadzając folii?
Prymitywnym HotAirem.
Metalowa rurka z wepchanymi miedzianymi drucikami ogrzewana palnikiem.
Przyciski odzyskały funkcjonalność, na razie brak zgłoszeń o niesubordynacji agregatu.
Właściciel ma zamówić nową klawiaturę. Nową ale w zamienniku.

A i piszę tak z rana, bo później nie będę miał czasu i dostępu do internetu. Taka dziura radiowa. I dopiero po południu będę wstanie odpisać.

#konstruktorelektrykamator #elektryka #elektronika
Tydzień zaczyna się od serii niepowodzeń.
Filtr ze wcześniejszego wpisu okazał się bezużyteczny, ale to nie jego wina.
Po prostu wydajność prądowa wyjść enkodera jest bardzo mała, czyli wprowadza dodatkową rezystancję szeregową. Przez co sygnał miał 10Vpp.
Za to uwieczniłem kilka artefaktów w przebiegu.

A drugie niepowodzenie to sterownik agregatu wciąż szwankuje.

Siema, szukam alarmu do mieszkania na 6 czujek i zastanawiam się nad jakimś zestawem Satela. ten ma sens czy czegoś będzie brakowało? Moduł na kartę SIM obowiązkowy w moim wypadku

Jak za takie pieniądze ta centrala Satela wygląda biednie pod względme funkcjonalności. Chciałbym połaczyć w jeden system także czujniki zalania, dymu i kontraktrony

#elektronika #cokupic #alarm

https://allegro.pl/oferta/alarm-do-firmy-domu-satel-perfecta-6xpir-android-6815484260?fromVariant=15493586701

#konstruktorelektrykamator #elektryka #elektronika

Maszyna do szlifowania płytek wciąż głupie.
Mimo wymiany przewodów od falownika i enkodera na ekranowane, głowice potrafią wysunąć się przedwcześnie.
Cały czas obwiniam zakłócenia i PLC widzi więcej impulsów niż jest faktycznie.
Dlatego zrobiłem prosty filtr dolnoprzepustowy.

Aaa, Sterownik do agregatu zamontowany.
Odpalil od strzała, ale i tak na werdykt czekamy aż się rozgrzeje i popracuje tak kilka dni.

Nie wiem, czemu jest tylko na ruskiej stronie, ale obczajcie to - https://hyundai-electronics.com.ru/catalog/item/hyundai-WMD9423-1854529/

Sprytne. Gorzej jak sie zepsuje tylko jedno z dwoch urzadzen xD

#elektronika #technologia #ciekawostki

Miałem ambitny plan, żeby zamienić mojego pc-ta, na laptopa z e-GPU.

Mój PC obecnie zawiera:
mobo: MSI B450 Tomahawk
CPU: Ryzen 5 2600
RAM: AEGIS G.SKILL 16GB 3000MHZ
GPU: RX 580 4GB Sapphire nitro plus
PSU: Nie jestem pewien teraz, ale chyba jakiś bequiet 500-600W
Dyski: NVME 1 TB na M.2. (Nie pamiętam modelu, ale coś co było rok temu najpopularniejsze na x-komie), oraz 500GB Samsung 860 EVO na SATA.

Chcę całość zastąpić laptopem ze stacją dokującą, z obecną kartą graficzną jako e-GPU (wystarcza mi obecnie).
Wizja jest taka że w domu podpinam laptopa jednym przewodem do stacji dokującej, i w tym momencie laptop się ładuje, ma do dyspozycji moc normalnej karty graficznej, i mam dostęp do 3 monitorów, klawiatury i myszki. Potem jak muszę wyjść odpinam jeden przewód, i mogę zabrać całą swoją pracę ze sobą, i pracować na małym ekranie laptopa.
Mam do niego dodatkowe wymagania:
-Długi czas pracy na baterii, ponad 15h jeśli to możliwe
-Małe wymiary, myśle że jakieś 14'. Ma być wielkości zeszytu. Klawiatura bez numpada, i zbędnych śmieci. Może być coś pomiędzy 60% a TKL
-Niska waga, będzie często przenoszony, więc nie może wykrzywiać mi pleców

Coś o aparycji macbooka z 2014 byłoby idealne

Ile bym musiał wydać na taki laptop, i co by nim mogło być?
#komputery #laptopy #elektronika

#Konstruktorelektrykamator #elektryka
#elektronika #przemysl

Ostatnio wspominałem że mam do ogarnięcia agregar prądotwórczy 150kVA.
Caterpilar, spore bydle, ale dobrze wyciszony i fajnie pracuje. No właśnie, jeśli pracuje.
Bo klient zgłaszał że ostatnie kilka dni mieli ogromny problem z uruchomieniem go, a potem ze zgaszeniem. Ogólnie pracuje jako wyspa, i zasila węzeł betoniarski. Czasami pracuje po 10h dziennie, a czasami 4x po pół godziny w ciągu dnia.
Na panelu #powerwizard jest wyświetlacz i 15 przycisków.
Przed każdym uruchomieniem trzeba zatwierdzić brak błędów i dać sygnał do rozruchu.
Tyle że kasowanie błędów udaje się zrobić raz na kilkanaście prób, a rozruch wczoraj to z pół godziny stałem i klikałem zielony przycisk. Jakoś załapał i odpalił. Ale żeby zgasić to już tylko grzybem bezpieczeństwa.
Teoretycznie jest możliwość odpalenia go z listwy zaciskowej, zwiera się dwa kabelki i maszyna startuje. Tak mówi teoria, ale tylko wtedy gdy pominiemy fakt że sterownik musi być w trybie AUTO (żółty przycisk i kontrolka). A ten przycisk też nie reaguje. Więc lipa.
Sterownik ma 8 wejść cyfrowych. Pierwsze dwa są jako obwód bezpieczeństwa i właśnie AUX do zdalnego odpalania. Program umożliwia ustawienie dowolnej funkcji do pozostałych 6 wejść. Nawet jest opcja żeby z zewnętrznego sygnału ustawić tryb AUTO.
Tylko jest jeden problem. Wszystkie 6 wejść jest już wykorzystane do sygnałów z silnika i prądnicy. Wiec nici z zewnętrznego odpalania i trzeba uruchomić panel.
Klawiatura w formie matrixowej. Jest to spora oszczędność pinów w kontrolerze i złączu taśmy. Bo 8 pinami ogarniamy 15 przycisków, bo są 3 rzędy po 5, gdyby było 4x4 to można by obsłużyć 16 przycisków.
Przemierzyłem złącze klawiatury, zrobiłem sobie rozpiskę, i zacząłem pomiary na pracującym panelu. Oscyloskop jest bardzo przydatnym narzędziem w takich przypadkach.
Od razu widać gdzie jest sygnał z uC a gdzie sygnał do uC. No i mimo nie naciskania żadnego przycisku na pinie 5 jest sygnał. Porównując sygnał wejściowy z wyjściowym, i używając wcześniej narysowanej tabeli łatwo określić gdzie jest problem. No i klawiatura cały czas daje sygnał jakby przycisk strzałki w lewo był wciśnięty. Ale nie był, dla pewności wyjąłem nawet blaszkę styku. A przejście wraz było.
Miejsca kontaktu blaszki ze ścieżkami są pokryte grafitem dla polepszenia kontaktu i zmniejszenia efektu wycierania się.
Ale ma to też drugą stronę, pył grafitowy to całkiem dobry przewodnik, i nawet cienka niewidoczna warstewka na odcinku 2mm będzie zachowywała się jak rezystor. No i tak było, ok 500Ω.
W poniedziałek z rana na montaż i testy.
A dzisiaj cały dzień pod zasilaczem i rutynowe testy działania przycisków.

https://youtu.be/4gg3Si34RvA

Aaa, i jeszcze jedno. Coś co idealnie pasuje do działu DIY.
Obejrzyjcie kanał tego kolesia. Świat potrzebuje takich ludzi.
https://youtu.be/aRAP0gfG6P4
Ja już kupiłem 200g węglika krzemu.

#elektronika #motoryzacja #samochody

Polećcie proszę jakiś dobry wideorejestrator do samochodu
Budżet to 500zl

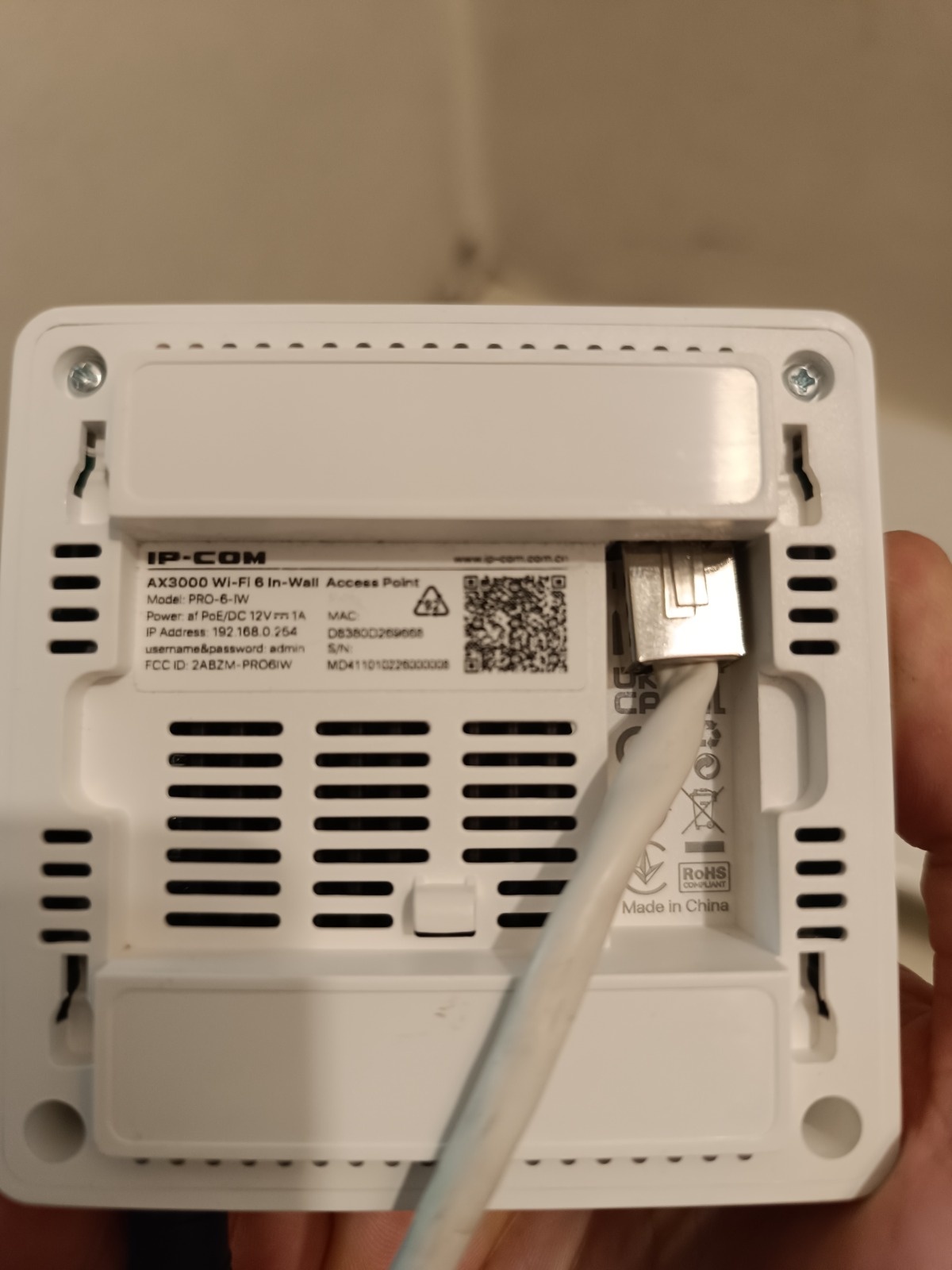

Gdyby komuś przyszło do głowy inwestować w zakup tego routera to odpowiedź jest jedna: nie warto! Zdechł po 10 m-cach użytkowania. Na szczęście to był free sampel od dystrybutora. Nie będę płakać 😒
#internet #siecikomputerowe #elektronika

#elektronika
Odkryłem że mój układ do zasilania LED-ami świeci znacznie mocniej, gdy mu obniżę rezystancję na bazie tranzystora do załączania pasków LED.

Zrobiłem testy, pasek rozświetla się niemal maksymalnie dla pewnej rezystancji.
Okazało się, że mój pasek LED po zmianie pobierał 118mA, ale wiem że świecąc z pełną jasnością pobiera 150mA.
Chciałem sprawdzić jaki jest prąd bazy dla tranzystora od załączania mocy, sprawdziłem w dokumentacji jaki jest maksymalny prąd bazy, i tu pojawia się moje pytanie:

Tranzystor to BC547C. Wg dokumentacji maksymalny prąd bazy to 5mA.
Jakim cudem tranzystor działa w pełni poprawnie (a nawet się nie grzeje za bardzo) przy prądzie bazy rzędu 25-40mA? On tak wytrzyma pare minut zanim sie uszkodzi, przy tak wielkim przekroczeniu prądu?

Nie wiem jakim cudem, ale udało mi się ostatnio wyrwać działający najmniejszy telewizor kolorowy Sony 😁 6 calowe bydle. Będzie w sam raz do kolekcji telewizorów na ścianę Teleekspresu xD
#vintage #elektronika

#elektronika
Szukam ładowarki do akumulatorów AA, AAA i 18650 w jednym. Fajnie by było jakby się dało ładować co najmniej 4 akumulatory jednocześnie. Poza tym nie mam specjalnych wymagań, nigdy nie miałem takiej ładowarki. Co byście polecili, liitokala czy coś nie chińskiego? Używać będę sporadycznie więc raczej wolałbym coś taniego.

Wzmacniacz audio na lampie... kineskopowej xd
#elektronika #ciekawostki
https://youtu.be/iqRT1vKovaQ?si=A8hp6oAi0E_xaTml

#elektronika
POCO to nad marka!

Wczoraj spakowałem się i jechałem do rodziców bo odcięli mi prąd.

Jako że dziś dzień roboczy to monitory/laptop biorę ze sobą, w połowie wypakowywania olśnienie, nie mam ładowarki do laptopa Pikachu fejs.pngi co teraz wracać 150km czy dzwonić że "hej głupia sprawa"?

Na szczęście laptop firmowy ma opcję ładowania po USB c no to uratowani podpinam większość ładowarek z domu i żadna nie jest w stanie nawet nawet włączyć ładowania w laptopie.

i tu wchodzi moje półroczne poco całe na biało z DARMOWA ładowarka 67W która miałem razem z telefonem który był najtanszy z wszystkich ładowarek jakie podpinałem i był w stanie zasilić laptopa jak normalna ładowarka nawet bateria nie spadła z 100%

Pozdrawiam i polecam nie zawsze najdroższe to najlepsze a swojego poco chyba długo nie wymienię bo nadal chodzi jak zły i ma najmowszego androida

fajen sie słucha

https://www.youtube.com/watch?v=3FyXqNcqvRM

#elektronika #przetwornica #ciekawostki

W tym wątku chciałbym uszanować firmę Korad za produkowanie świetnych zasilaczy za przystępne pieniądze. Ostatnio podłączyłem swój korad 3005D do gniazdka w którym były dwie fazy. O dziwo skończyło się na spaleniu tylko jednego bezpiecznika. A co najlepsze obok spalonego bezpiecznika znalazłem zapasowy bezpiecznik ! Widać że firma Korad przewidziała że ich sprzęt będzie używany przez takich głuptasów jak ja.

(Nikt mi nie zapłacił za tą promocje, po prostu bardzo lubie ten zasilacz)
#majsterkowanie #elektronika
