#spawanie

#Konstruktorelektrykamator

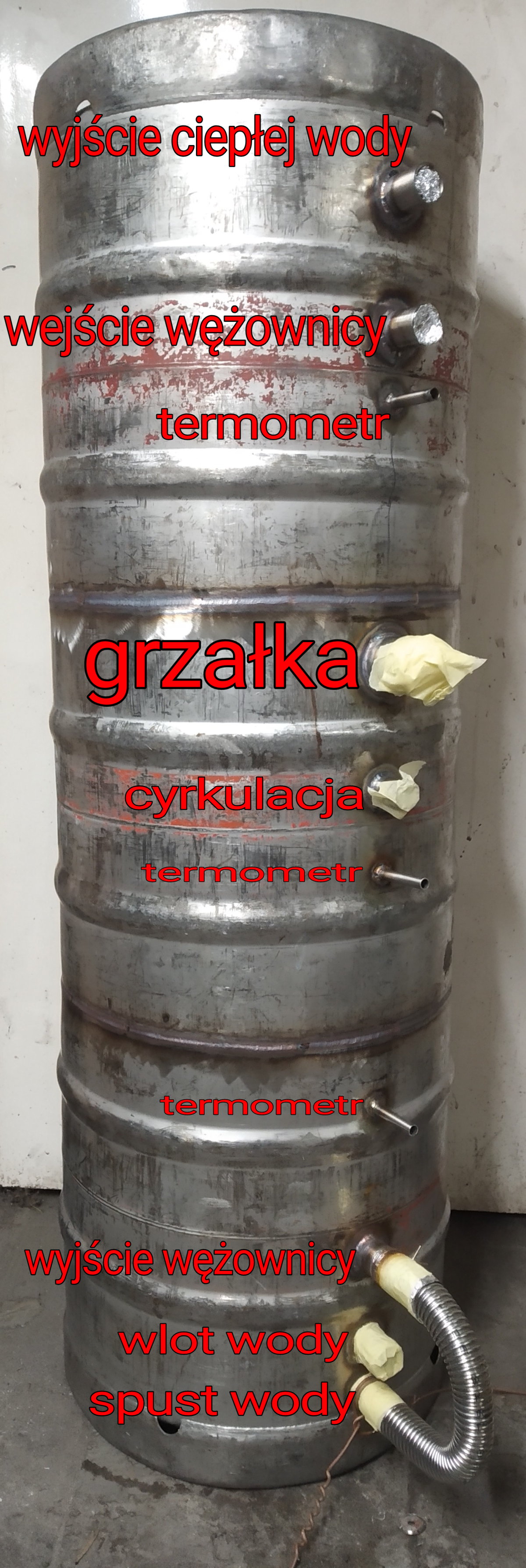

No i git, akcja #spawanie zakończona. Zbiorniczek jest w całości.
Wężownica finalnie ma ok 7,5m długości.

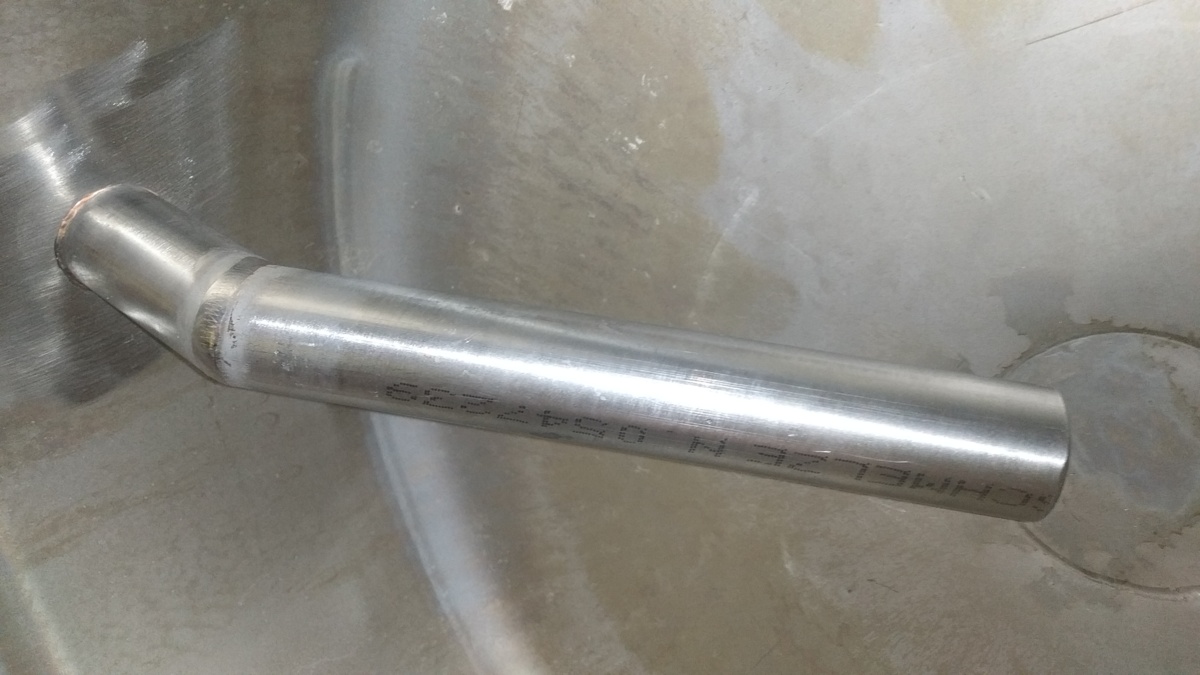

Do poboru ciepłej wody zrobiłem specjalną rurkę tak by brać ją z jak najwyższego miejsca.
Wlot zimnej wody jest przez kolanko. Dzięki czemu nie powinno dochodzić do burzliwego mieszania ciepłej i zimnej wody.
Zrobiłem też miejsce na grzałkę, choć nie planuję na razie takowej. Jest też port do cyrkulacji. Tego też nie planuję używać ale jest na przyszłość.
Jak już poskładałem wszystko do kupy to się zorientowałem że nie włożyłem jednego portu do termometru. A wchodzi tylko od środka. Zwinne ręce i kawałek drutu załatwiły sprawę.

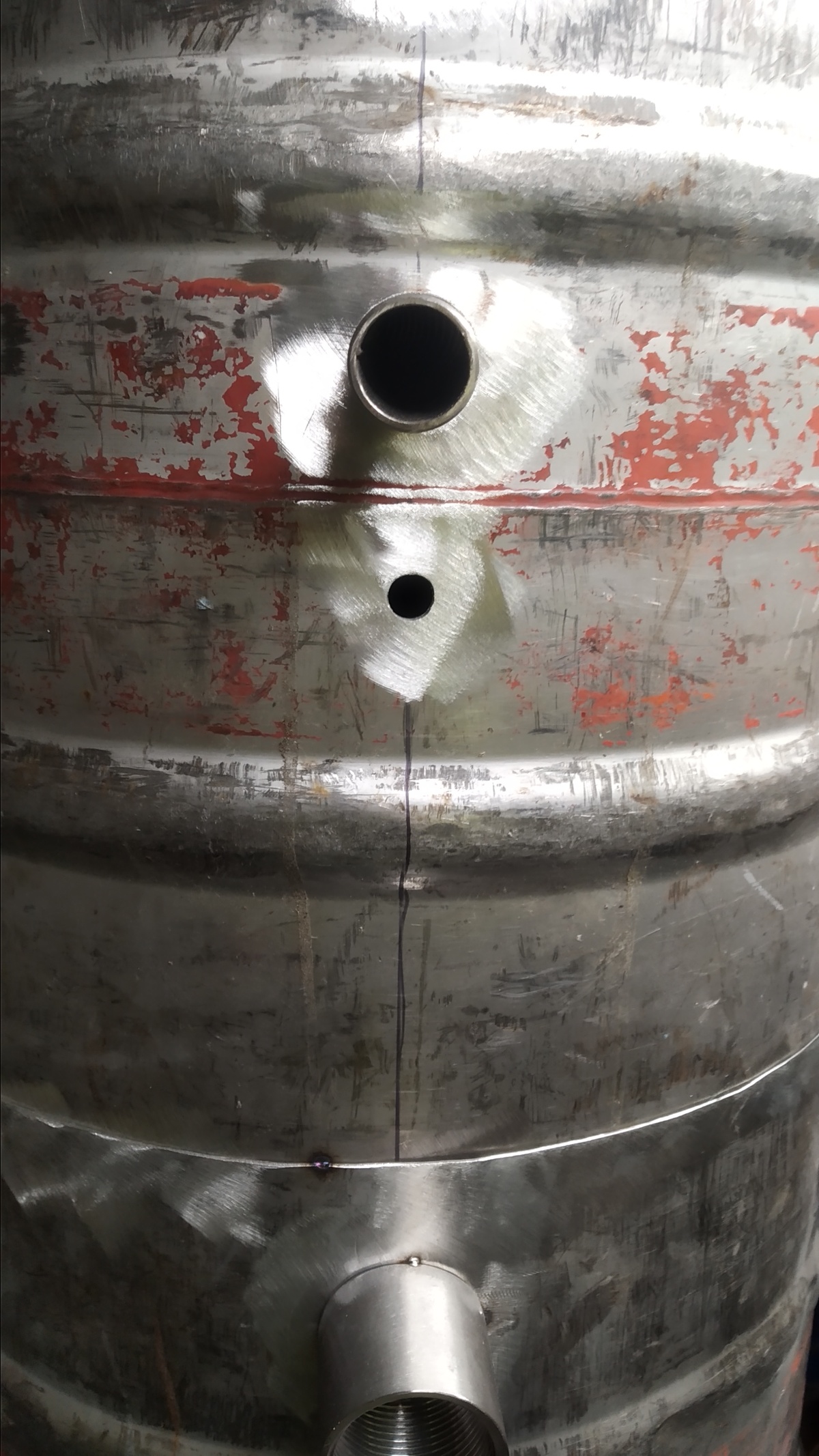

Przez gwint od grzałki widać że ładnie przetopiło obie warstwy blachy. Kalafiorów brak, ale brązowe przebarwienia i tak są. Mimo ogromu argonu który tam wpuściłem.
Teraz tylko wytrawić spoiny, zrobić próbę ciśnieniową i możną wziąć się za ocieplanie.

Wołam @UncleFester tak jak chciałeś.

#Konstruktorelektrykamator
Zainspirowany tym filmem, a zwłaszcza momentem w 7:10 https://youtu.be/1iiw5e1\\_bpM?si=tmDIxrkgH2qUZEi0?t=7m10s

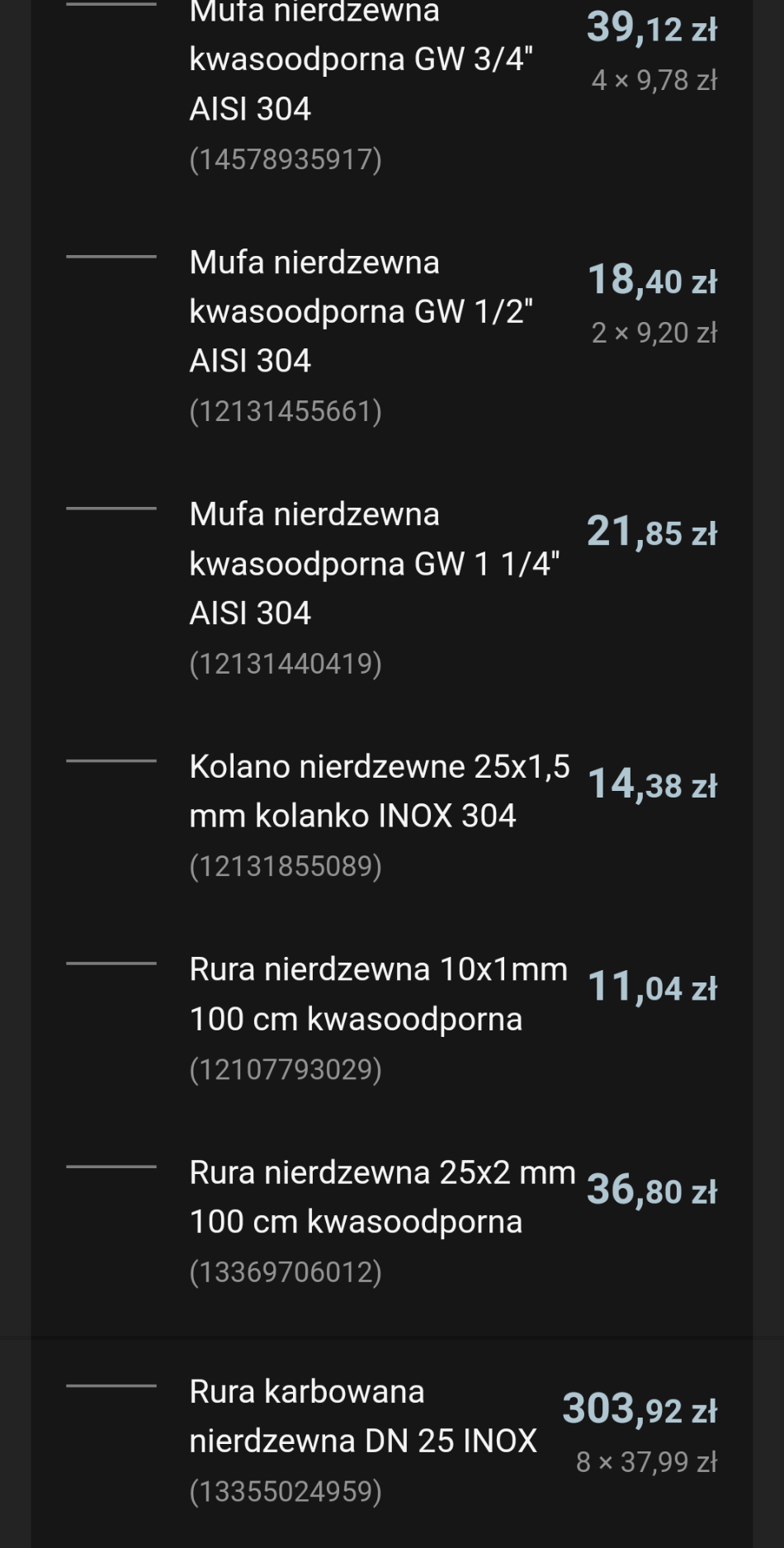

kupiłem trochę gratów i też będę łączył rurki i zbiorniki poprzez #spawanie

Uprzedzając pytania co to będzie.
A będzie to zbiornik na CWU.
Mój aktualny bojler nie bardzo chce współpracować z #pompaciepla.
Wiec stwierdziłem że pospawam nowy, pionowy z nierdzewki.
Jak zobaczyłem ceny materiałów, i jeszcze roboty na zwalcowanie blachy, wycięcie i wyoblenie dennic to stwierdziłem że zrobię to inaczej. Kawałek blachy 1,5mm grubość, 1250x300mm kosztuje więcej niż jeden keg po piwie, gdzie w cenie dostaje zwalcowaną blachę i dwie dennice.
Mam zamiar zespawać 3 beczki ze sobą. To powinno dać ok 140l pojemności.
Powierzchnia wężownicy w aktualnym jest nikła, bo ledwie 0,9m². To powoduje powolne grzanie i wysoką temperaturę wody wychodzącej z PC, a to obniża COP
W sumie te 8mb rurki karbowanej pewnie też nie mają wcale więcej. Ale producent podaje 2,5kW/mb*K czyli 8mb może teoretycznie oddać do 20kW przy tylko 1K ∆T. Grubość ścianki 0,25mm robi swoje, jeszcze karbowanie powoduje turbulentny przepływ cieczy.
No i teraz mam zagwostkę, czy robić typowy zbiornik na CWU z wężownicą zasilaną z CO. Czy wręcz odwrotnie czyli bufor CO z wężownicą grzejącą wodę przepływowo. Nakład pracy taki sam, grzanie przepływowe powoduje że jest mniejsza objętość wody, brak problemu z Legionellą, ale za to gdy wężownica nie będzie w pełni otoczona ciepłą wodą to skraca się jej efektywna długość i spada temperatura wody.
W przypadku standardowego zbiornika dochodzi podwójna wymiana ciepła w czasie grzania. To trochę podnosi temperaturę grzania PC, ale za to ciepła woda powinna być w miarę ciągle.
Raczej jestem nastawiony na typowy zbiornik, ale zobaczymy co do powiedzenia mają ludzie.

EDIT.
zakładając że jedna fala na rurce karbowanej ma powierzchnię jak torus (A nie będzie to prawda, bo wynik będzie zaniżony) to 8mb rurki ma z wyliczeń 2,6m², co w praktyce będzie kilka(naście) procent więcej.
Więc powierzchnia wymiany ciepła będzie przynajmniej 3x większa niż jest teraz.
Będzie luksus.

Dbajcie o zdrowie koledzy i koleżanki, tak wygląda wkładka maski przeciwgazowej po 3h spawania magiem #spawanie #bhp #dziendobry

Flint Systems, firma działająca w Pomorskim Parku Naukowo-Technologicznym w Gdyni przeprowadziła udany, częściowy odbiór, pierwszego w Polsce symulatora wykorzystującego rzeczywistść wirtualną. Prototyp został już zaprezentowany i zatwierdzony. Symulator spawania, który zostanie

Różne metody spawania w zwolnionym tempie.

https://www.youtube.com/watch?v=ygLbldJF_dc

#pracaspawaczamnieprzeistacza #spawanie #ciekawostki

Byłem dzisiaj w domu rodzinnym, szukałem czegoś i znałem mój pierwszy "udany" spaw tigiem, z kursu sobie wziąłem na pamiątkę :)
Od końca kursu, tigiem nie spawalem :p ale mam, muszę tylko argon kupić i może sobie pocwicze trochę z nudów :)

#pracaspawaczamnieprzeistacza #spawanie

Dzisiaj nic konkretnego nie będzie. Trochę drobnych mało ważnych newsów.
#konstruktorelektrykamator

Znajomy buduje jakąś drewnianą szopę i chciał staromodne zawiasy które będą jak najbliżej ściany, w sklepach wszystkie są z jakimś odstawieniem. No to mu wytoczyłem takie, bliżej ściany to już chyba się nie da.
#obrobkametali

Inny znajomy wymyślił sobie że chce popielniczkę z tłoka od silnika diesla. Bo na stożku w komorze wirowej dobrze się petuje. Dziwne bo on nie pali fajków.
Tłok z silnika od Stara 200 #mechanikasamochodowa

Załatałem dziury w podłodze samochodu, to co ostatnio pisałem. Całkiem ładnie to wyszło. Wyklepywanie takich łat to nie jest prosta rzecz, trzeba pomyśleć gdzie metal się rozszerzy i jak się wygnie. Nie mam zdjęcia całości, tylko pierwsza łata.

Siostra wymyśliła sobie że chce stojaki na kwiatki na 3 nogach, jako żeby kupić takie to trzeba dać kilka stów to za ułamek tej ceny kupiłem drut, chwila cięcia na taśmowej, kilka minut #spawanie TIG i gotowe. Malowanie już nie w mojej kwestii.

I ostatnie zdjęcie z serii #zdjeciamasakry
Kto monterem k⁎⁎wa był? Jak nie masz czucia w łapie to se k⁎⁎wa śrubokręt dynamometryczny kup.

#heheszki #spawanie
https://streamable.com/jv3iwx

Dzisiaj będzie coś na podniesienie ciśnienia. #konstruktorelektrykamator

Wolną chwilą w końcu zrobiłem sobie przetoczkę. Jest to proste narzędzie które łączy dwie butle, moim przypadku będą to butle z argonem.
Wykonanie dosyć proste, dwa stalowe wałki z kryzą, dwie nakrętki z porypanym gwintem W21,8x1/14, (czyli średnica gwintu to 21,8mm a skok gwintu to 1/14". No co za geniusz to wymyślił) i kawałka rurki miedzianej 1/4" od klimatyzacji. Liczyłem wytrzymałość takiej rurki i na spokojnie powinna wytrzymać te 150 atmosfer z nowej butli.
Przy lutowaniu cały czas w głowie miałem głos:
Tylko nie zapomnij o nakrętkach,
Tylko nie zapomnij o nakrętkach i dobrze je załóż.

Wkręciłem też zawór do małej 2 litrowej butli którą kupiłem na ulubionym złomie.
Żeby pozbyć się powietrza które można uznać za zanieczyszczenie podłączyłem pompę próżniowa i zrobiłem niską próżnię, w ten sposób pozbyłem się >99% powietrza. Po napełnieniu argonem ilość tlenu, azotu i wilgoci będzie marginalna.
Przy podłączaniu butli najpierw podłączyłem dużą (40dm³), małą przykreciłem tylko tylko. Dzięki temu mogłem przedmuchać przetoczkę argonem z dużej butli żeby nie wprowadzać powietrza do małej butli.
W czasie przetaczania gazu zawór na małej butli miałem odkręcony, a przepływ regulowałem na dużej. Gaz przelatujący przez zwężenie ze strefy wysokiego ciśnienia do niższego ulega procesowi Joula-Thompsona, czyli inaczej mówiąc oziębia się (to zależy od temperatury i konkretnego gazu, bo taki hel w temperaturze pokojowej przy rozprężaniu będzie się ogrzewał, no po⁎⁎⁎⁎ny, jak to szlachcic, on się tym nie przejmuje)
Rurka delikatnie się ochładza czyli pochłania ciepło z otoczenia. Gaz po trafieniu do małej butli ulega przemianie izochorycznej. Bo objętość mamy stałą czyli const, ciśnienie nam rośnie od zera do troche ponad 100 barów, co za tym też idzie wzrost temperatury gazu w małej butli, temperatura będzie ciut wyższa niż by to wynikało z obliczeń dla izolowanego układu. Bo tu mamy dodatkowy ładunek energii w postaci ciepła pochłoniętego przez rurkę czyli i gaz.
Po wyrównaniu się ciśnienia w obu butlach mała miała jakieś 50°C, i ciśnienie ok 130 barów, tak jak w dużej butli.

Taka mała butla przyda się na mobilne wypady #spawanie lub sprawdzanie szczelności klimatyzacji.

Np butle do aparatów tlenowych takich jak używają strażacy są pompowane do 300 barów. Proces napełniania specjalnie jest spowolniony i butle są chłodzone wiatrakami bo bez większego problemu mogłyby złapać 100°C. A dla kompozytowych konstrukcji byłoby to destrukcyjne. I na taki proces napełniania butli trzeba mieć uprawnienia z UDT.

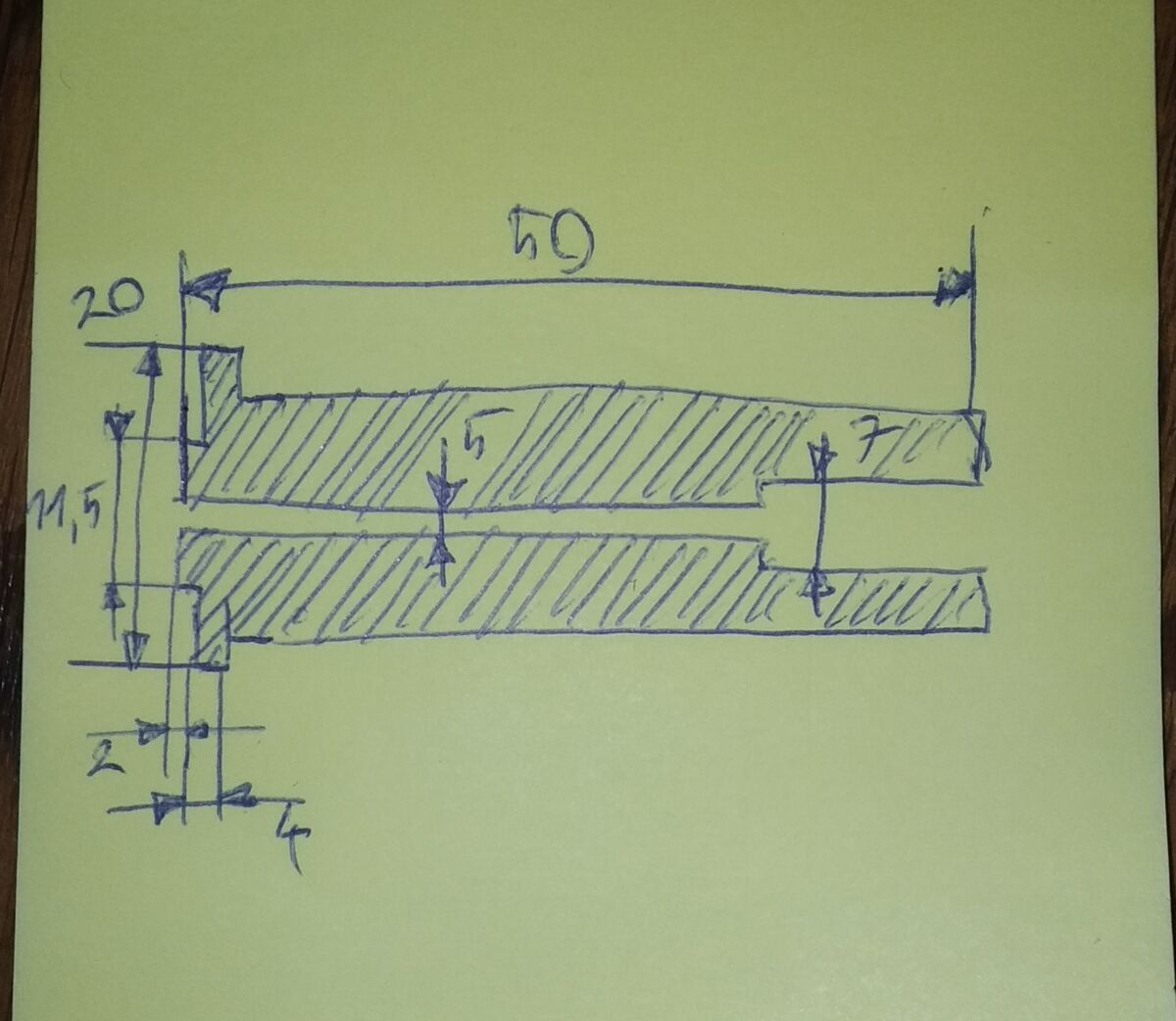

Jeszcze na szybko zrobiłem rysunek adaptera do butli. Otwór fi7 ma jakieś 20mm głębokości, specjalnie jest większy od rurki 1/4" żeby lut kapilarnie wypełnił całą wolną przestrzeń.

-Dobra Cipek to powiedz mi teraz którą spawarką zespawasz cienką blachę : elektrodową czy migomatem ?
- yyyyyy ten , yhhhh o jezuuu…. Elektrodową
- DOBRZE
- Naprawdę ???
- Naprawdę to zaraz wezmę ten migomat i Ci tak przypierdolę nim w łeb, że się nauczysz do czego służy. Elektrodówą cieniutką blachę rzezać to tak jakby Zdupydomordyzaur pruł ludzką samicę. Na początku fajnie a potem … eeee żadna robota.
#kapitanbomba #spawanie #przemysl
https://www.youtube.com/watch?v=f9Ds78qMXJM

Powitać

Mam dość nietypowe pytania w sumie do spawaczów. Ale może zacznę od tego, co chcę zrobić.

1. Potrzebuję pozbyć się (wilgotnego) powietrza z komory, by nie miała prawa skroplić się woda na elementach w tej komorze, które będą miały ok -15C. Czy taki argon używany do spawania by się do tego nadawał? Żadnego nadciśnienia/podciśnienia. Z racji że jest cięższy niż powietrze, to mógłbym go wlać i zamknąć komorę. A może lepiej dwutlenek węgla? Jedno i drugie można łatwo dostać.
2. Czy uszczelnienie z takiego gumowego oring da radę przynajmniej na parę miesięcy zatrzymać gaz w środku?
3. Argon jest gazem szlachetnym, więc nie powinien wchodzić w reakcję z elektroniką (no chyba że się mylę). A takie co2?

#diy #spawanie #pracaspawaczamnieprzeistacza

Podziwiam polskich mechaników, dla nich nie ma rzeczy niemożliwych.
Np taka sytuacja, wąż układu chłodzenia silnika, mały obieg czyli nagrzewnica. W momencie podpinania parownika od LPG trzeba go przeciąć i wstawić trójnik lub wpiąć parownik szeregowo z nagrzewnicą.
Tu była opcja pierwsza. Co tu jest niemożliwego? A no że oryginalnie wąż jest fi20 a trójnik fi16. Dla normalnego człowieka niemożliwe jest spasowanie tego, ale monterzy LPG to nie są normalni ludzie. I oni potrafią tak skręcić opaskę że będzie to szczelne.

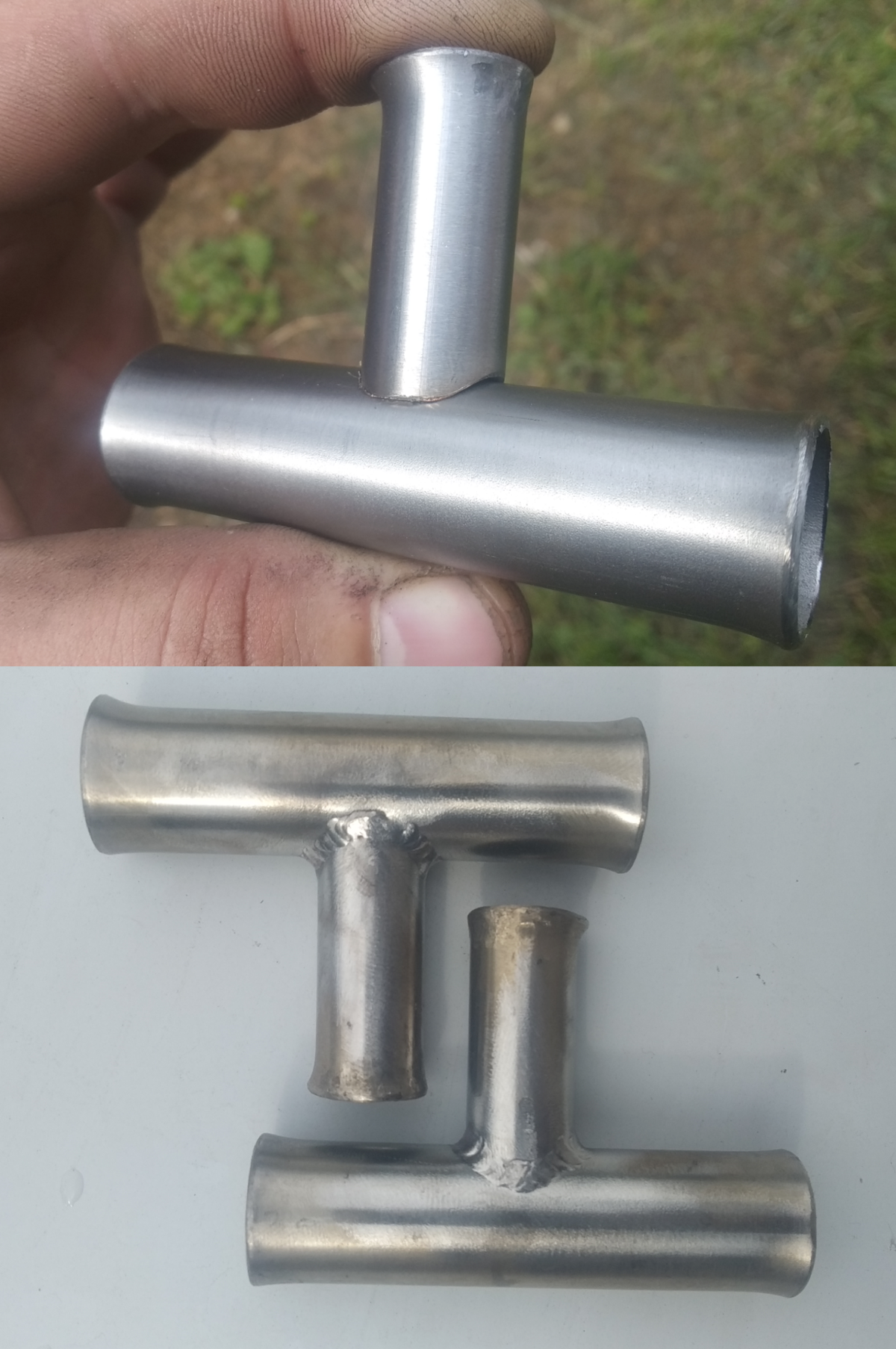

Ja to jestem totalny #konstruktorelektrykamator, bo jak nie mogłem dostać trójnika 20x16x20mm żeby wymienić sparciałe węże to zrobiłem sobie je z kawałków rurek.
8cm rurki fi20, 4cm rurki fi16, przy użyciu prasy hydraulicznej i nasadki E14 rozwalcowałem końce żeby wąż nie spadł.
Chwila #spawanie TIG i dwa trójniki gotowe. Przewiercania otworu zostawiłem na koniec, ułatwia to spawanie.

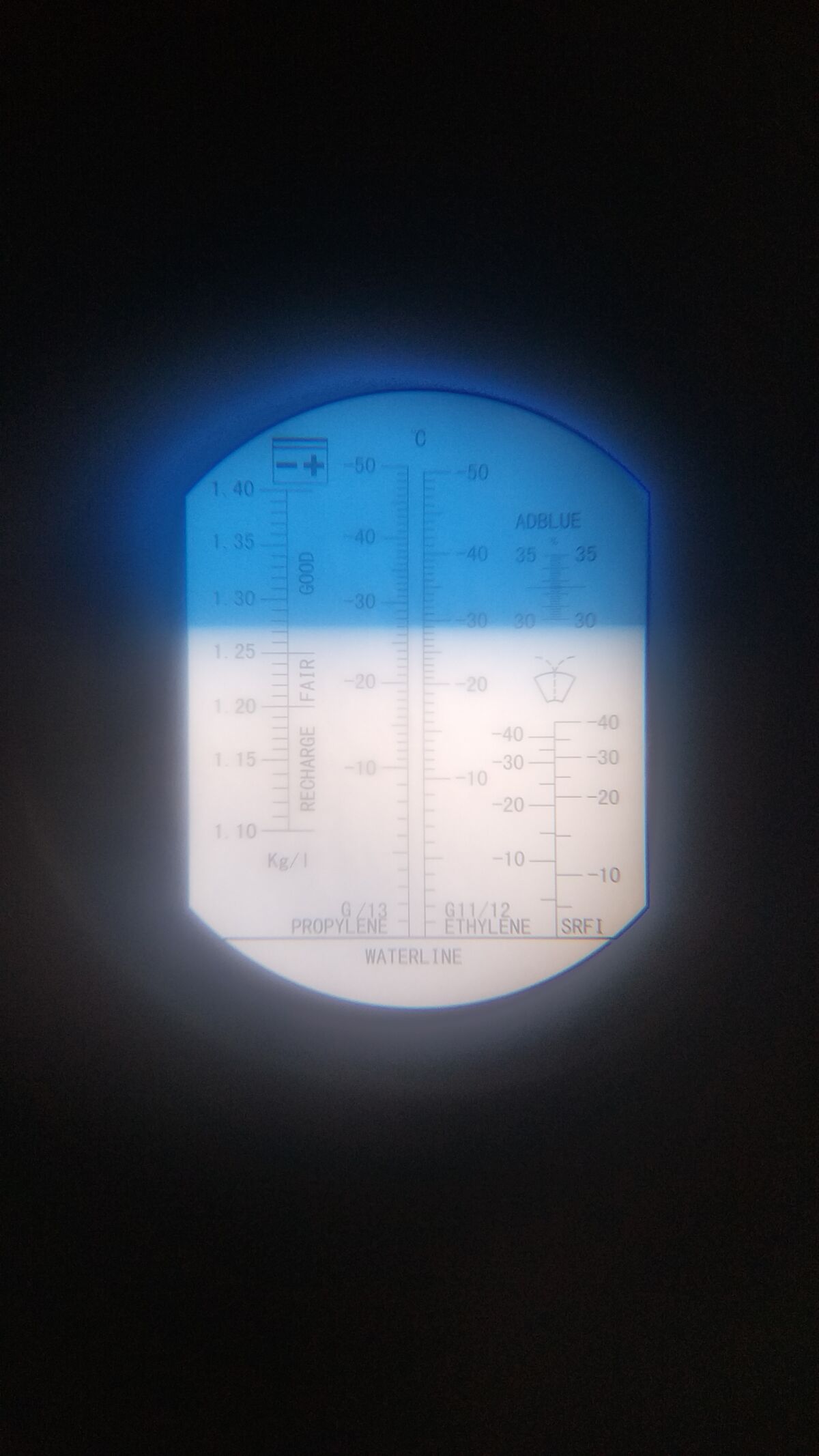

Układ zalałem płynem G12 rozrobionym z koncentratu. W sprawdzaniu stężenie przydatny jest refraktometr kupiony u Chińczyków za parę $.

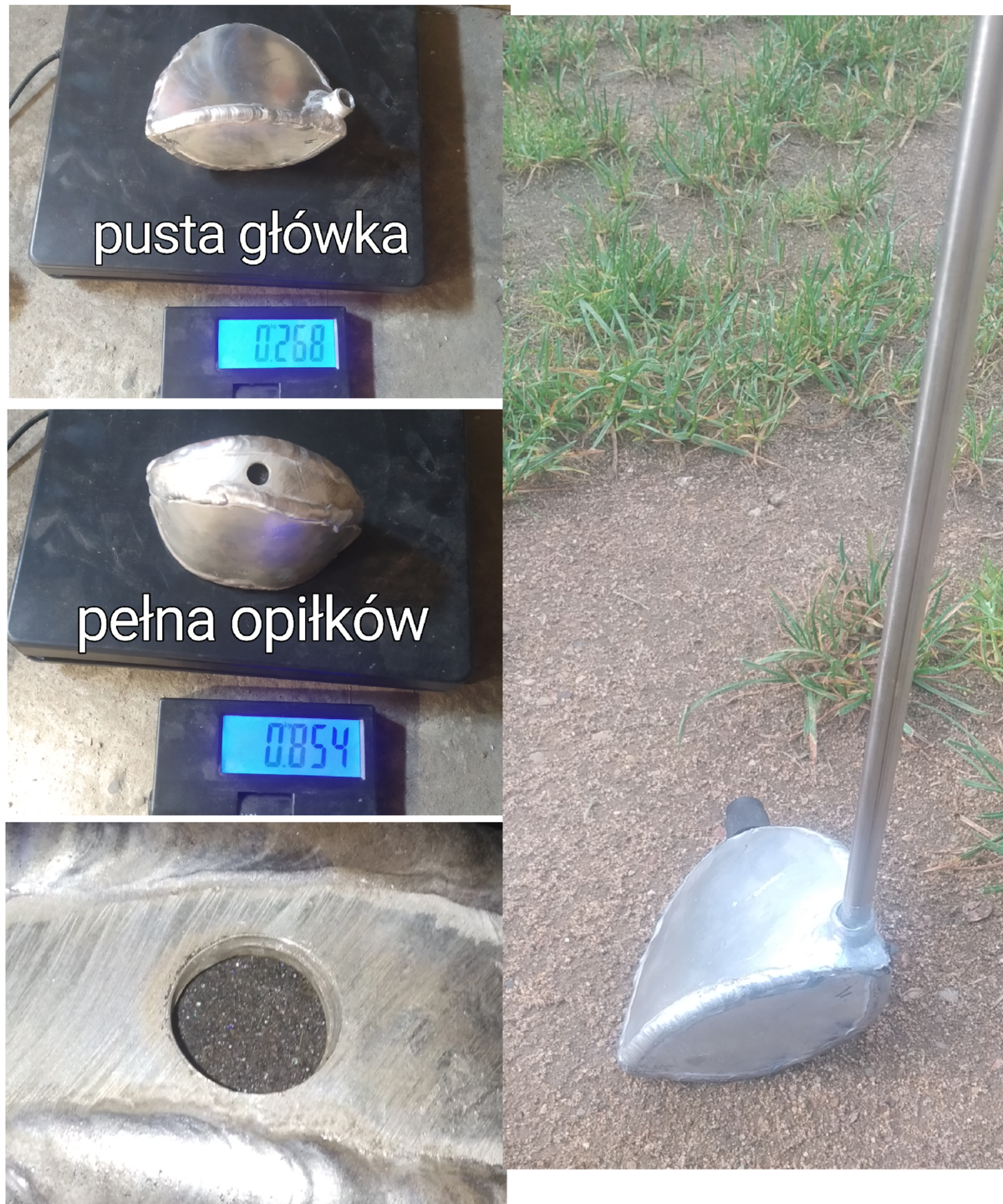

Kiedyś wspominałem że będę chciał zrobić kij golfowy z żelaznymi opiłkami w środku.
Zrobiłem taki, i od razu mówię, wyszedł za ciężki. Trudno nim uderzać. Masa to jedna z wad, druga to błąd konstrukcyjny, planowo chciałem kąt natarcia 6°, ale w wyniku pomyłki wyszło niemal 0, przez co piłki latają strasznie nisko. Będę musiał to przerobić, opiłki już prawie wszystkie wysypałem. A opcja z pompowaniem argonem może być dobra, czoło główki zrobiłem z blachy o grubości 6mm. Po kilku ładnych uderzeniach już widać lekkie odkształcenia. Albo materiał tak plastyczny albo siły tak duże. Orginalne kije się tak nie wyginają.

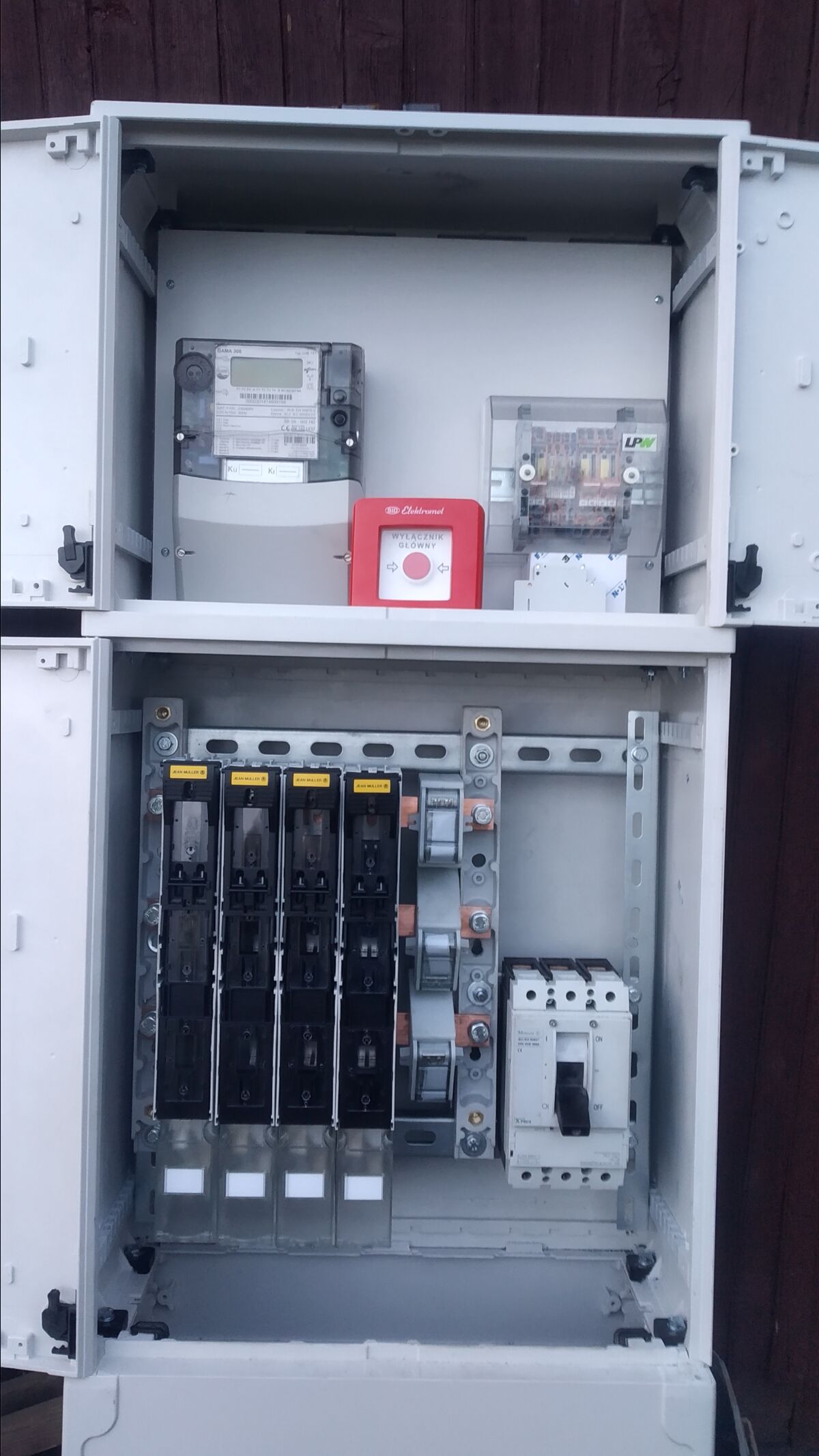

A z kwestii #elektryka to składam taką szafę, ma zasilać plac budowy, a na nim między innymi żuraw dźwigowy.
Pomiar energii elektrycznej w układzie pół pośrednim, czyli napięcie mierzone bezpośrednio z szyn ale prąd za pomocą przekładników prądowych. To takie transformatorki z przekładnią prądową. Przekładnik np 200/5A da 5A na wyjściu gdy przez tor główny będzie płynęło 200A. Jest to charakterystyka w miarę liniowa. Uzwojenie wtórne musi pracować pod obciążeniem, jak nie ma np licznika to uzwojenie trzeba zewrzeć. Listwa pomiarowa ułatwia to, bo ma wbudowane zwory. Oczywiście ten czerwony przycisk będzie na zewnątrz. Główny wyłącznik widoczny w dolnej części po prawej ma wyzwalacz, taka cewka gdy ją zasilimy to spowoduje wyłączenie prądu.

Siemanes, a wam jak dzionek leci? Już doma, czy jesione? Pdk #spawanie #pracbaza #praca #pracaspawaczamnieprzeistacza

Trochę mnie pojebało i kupiłem jacht xD no dobra, jachcik bo ma tylko 5 metrów długości xD i nie byłoby w tym nic dziwnego, gdyby nie to, że nie umiem żeglować, kompletnie się na tym nie znam xD

Generalnie krypa jest w stanie 5/10, ale urządziłem w domu na wsi małą stocznię i zamierzam ją wyremontować w ciągu dwóch tygodni i zwodować. Od jakiegoś czasu działam, Jest już w podkładzie, następnym krokiem będzie malowanie. Dziś ją podniosłem do góry, by móc się pod nią wczołgać.
Równolegle przerabiałem przyczepę na podlodziowa. #spawanie

Są tu jacyś żeglarze? Bo pewnie będę mieć milion pytań xD

Zapraszam na swojego Instagrama, gdzie będę relacjonować postęp prac:

https://instagram.com/immortal3m?igshid=MzNlNGNkZWQ4Mg==

#zeglarstwo #rekodzielo #randycontent

#pracaspawaczamnieprzeistacza #spawanie

Zregenerowałem wałek boschem :d

#pracaspawaczamnieprzeistacza #inzynieria #niewiemjaktootagowac #ciekawostki

im więcej oszczędności na etapie projektowania tym więcej zleceń #spawanie ( ͡° ͜ʖ ͡°)

https://streamable.com/s1s0b0

Aktualizacja sytuacji z łapą wysprzeglika #subaru

Zamówiona część nie dotarła. Zaginęła gdzieś w transporcie i sklep nie wie gdzie może być.

W takiej sytuacji pospawałem starą, i dołożyłem wzmocnienia w kształcie jak narysowany na pierwszym zdjęciu.

Jak się okazało przy przymiarce nacięcie w oryginalnym kształcie nie jest bez kozery. Nie jest to typowe postarzanie produktu tylko wybrnięcie z kolizji z innymi elementami konstrukcyjnymi. Na trzecim zdjęciu zaznaczyłem gdzie te nacięcia mijają się ze wzmocnieniami samej skrzyni biegów.

W takiej sytuacji została jedna możliwość. Zwiększenie grubości ścianki. Łapa jest z blachy 3mm, no to też z takiej z gatunku S235 dospawałem dodatkowe pogrubienie. Dwa razy grubszy materiał powinien dać dwa razy większą wytrzymałość.

Jak widać nie zrobiłem tego po chamsku i nie zrobiłem kątów prostych. A to po to żeby nie powstawały lokalne koncentracje naprężeń.

Podobny zabieg stosuje np #spacex przy #spawanie commondome z downcomerem.

#konstruktorelektrykamator <= tag gdzie wrzucam swój specyficzny content.

Siemanko, mały update:)

Udało mi się odzyskać tą dolną blachę i dorobić nowe boki. Pewnie było by szybciej gdyby nie fakt, że moja walcarka i kilka innych narzędzi dostały nóg... Cóż będzie to z korzyścią dla was bo muszę zrobić nowe.

Stan na ten moment jest taki że zostało to zespawane i teraz będę wycinał tą blachę która idzie na górę i pasowanie piast:)

Do następnego:)

#diy #dzielalamozorda #spawanie #pracaspawaczamnieprzeistacza

Tomki i Kasie udało się.

Jestę inżynierę spawalnikę ( ͡° ͜ʖ ͡°)

Trzeba iść do szefa po więcej juro ( ͡° ͜ʖ ͡°)

#spawanie #pracaspawaczamnieprzeistacza

#pracaspawaczamnieprzeistacza #spawanie #slusarstwo

#atencyjnaspoina
