#konstruktorelektrykamator

No rzeczywiscie fajne lampy @dez_ Nakurwiaja fest. Latwy montaz i sensowna ilosc miejsca na schowanie kabli, a tutaj mialem podwojny przewod (nie linka). Polecam.

Tak wiem, ze nie jest rowno nad drzwiami, ale nie chcialo mi sie przestawiac sterownika, ktory jest zamocowany do lampy.

https://allegro.pl/oferta/lampa-led-oprawa-sufitowa-36w-60cm-4320-lm-natynkowa-do-garazu-warsztatu-17808320517

#konstruktorelektrykamator #elektryka #budujzhejto #remontujzhejto

#konstruktorelektrykamator

Na kanał YT wjeżdża nowa jakosc filmów.

Tylko muszę rozgryźć ustawienia tego wszystkiego, i ogarnąć Da Vinci do obróbki.

#konstruktorelektrykamator

@AdelbertVonBimberstein

Zobacz jaka szpryca, takiej nie widziałem w handlu. #druk3d #diy

Spływają materiały na kolejny projekt.

Who can guess what it will be?

#warsztat

#konstruktorelektrykamator

Raport co do #ogrzewanie garażu #webasto #chinbasto

No to tak, o godzinie 10 zatankowałem do pełna zbiornik, więc pracowało dokładnie 6h do kolejnego tankowania.

Zużyło tyle ropy, od czarnej kreski, bańka jest 5l to można założyć że 2,5l. To daje 0,415l/h

A że litr ropy zawiera ok 10kWh energii tzn że maksymalna moc grzewcza wynosi ok 4kW.

Połowa tego co deklaruje producent/sprzedawca.

Startowałem z 3°C a teraz jest 12. Na tyle ciepło że wytraczy zacząć coś robić żeby było gorąco.

Wołam @macgajster bo pytałeś ile to pali.

#konstruktorelektrykamator

Dalszy ciąg udowadnia że ja nie jestem normalny.

Maczuga zrobiona z wierzbowej gałęzi i olchowych kolcy.

Ten przyrząd ma jakieś 20 lat, a wciąż pamiętam jak go robiłem, i gdzie uciąłem tą gałąź.

#drewno #samoobrona #rekonstrukcjahistoryczna

#konstruktorelektrykamator

Czy myśleliście że ja jestem aż tak głupi?

Mieliście rację, jestem jeszcze głupszy.

@growl pytał jak będę sprawdzał ile lodu zostało, @inty mówi żeby dodawać codziennie zdjęcia na #codziennabrylalodu, a @Atexor rzucił głupim pomysłem żeby dać kamerkę do skrzyni z lodem.

No to proszę bardzo.

Kupiłem dwie kamery IP zasilane PoE, z protokołem RTMP który umożliwia streemowanie bezpośrednio na YT.

Tak że będzie live streaming 24/7 z wnętrza skrzyni.

K⁎⁎wa, ja zbankrutuje przez was.

#konstruktorelektrykamator

Myśleliście że ja jestem aż tak głupi?

Mylilście się, jestem ciut głupszy.

Skrzynia złożona z kilku odpadowych płyt PIR, objętość robocza 2,3m³.

Właśnie z @Zielonywewszystkim zwozimy śnieg z podwórka, a jak zabraknie to i z drogi.

Jeszcze trzeba będzie polać to wszystko wodą.

Obstawiamy, do kiedy wytrzyma taka bryła lodu?

#diy #fizyka

#konstruktorelektrykamator

Tego jeszcze nie wrzucałem.

W tartaku narzekali mi że raz na jakiś czas wyłącza im się silnik głównej piły, a ma 37kW.

Zasilany jest przez układ na stycznikach, rozruch Y-∆, kontrolowany przez czasówkę #zamel PCM-08. Jest to układ który ma dwa przekaźniki i można regulować czas pracy pierwszego oraz czas martwy między załączeniem drugiego.

Oczywiście jest też w układzie elektryczna blokada załączenia dwóch styczników na raz z wykorzystaniem styków NC. Bo jak by się załączyły dwa na raz to mamy jebnięcie w postaci zwarcia 3F.

Problem był o tyle dziwny że tylko ten silnik się wyłączał, a układów sterowania na stycznikach z podtrzymaniem tam jest z 15.

Więc anomalia jest tylko w tym układzie.

Szukając przyczyny mierzyłem i oglądałem wszytko co tam jest podłączone. I to co szybko się ujawniło to napięcie zasilania czasówki. 205V Myślałem że problem jest gdzieś w układzie sterowania, ale pomiar na zaciskach zasilający całą szafę dał podobny wynik. Cały zakład jest takim obciążeniem że mają tak niskie napięcie zasilania, po 360V międzyfazowego, tragedia.

W konstrukcji czasówki jak wół stoi:

230V -15 +10%. Czyli przy 195V już może sprawić problemy, przy takim stanie infrastruktury jest pewnym że będą takie spadki. Więc co tu zrobić? Jak podnieść napięcie do tych ok 230V?

Najprościej to transformator, ale musiałby być no 230/250V, wtedy przy spadku do 195 wciąż byłoby 212V na wyjściu. Tylko znaleźć taki to graniczy z cudem, a i czekać trzeba długo na dostawę.

Ale jest alternatywa.

Transformatory 230/24V.

I jak niby trafo na 24V ma dać 250V?

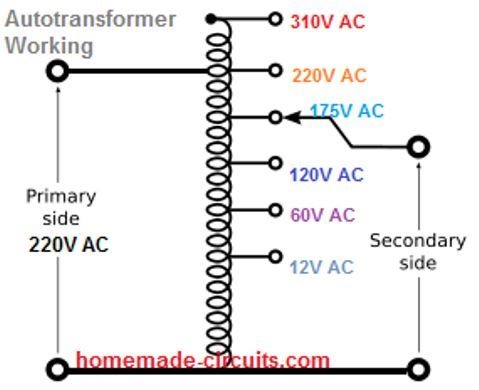

A no prosto, trzeba zrobić z niego autotransformator. Czyli połączyć oba uzwojenia szeregowo. Wtedy do napięcia zasilania dodaje się to 24V i mamy 254V, oczywiście przy zasilaniu z 230V. A przy spadkach do 195V będzie to ok 215V.

A jako że nominalne, jałowe napięcie w zakładzie, nawet gdy wszystkie maszyny stoją jest trochę poniżej 230V to nie ma obawy że przekroczy te 230V+10% podane przez producenta czasówki.

Akurat hurtownia w której zamawiam graty nie miała takiego na stanie, a jakiekolwiek zamówienia będą realizowane dopiero od środy. A robota musi iść. I co tu teraz zrobić?

Na szczęście 7 miesięcy temu od Tomeczka @Dzielny dostałem 4 transformatory 230/24V

Więc wykorzystałem jeden z nich do szybkiego druciarskiego poprawienia układu.

W ten sposób zerowym kosztem, przy użyciu podarowanego materiału ogarnąłem problem.

#elektronika #konstruktorelektrykamator #elektryka #budujzhejto #remontujzhejto
@myoniwy

Szukam jakis lamp do garazu, najlepiej liniowe led. Moga byc 60/90cm. Na allegro jak widze to gowno to lamie mi sie w rekach od samego patrzenia. Zreszta zdjecia i opinie potwierdzaja ;)

Plis help

#konstruktorelektrykamator
Zaprojektowałem sobie adapter do pistoletu do pianki poliuretanowej.
Po prawej będzie wklejona rurka nierdzewna. Umożliwi to wstrzykiwanie pianki w wąskie szczeliny np między płytami warstwowymi lub między arkuszami styropianu.
Robiłem coś takiego w wersji metalowej, działało, ale wymagany był klucz do zakładania i ściągania. A tu będzie wszystko beznarzędziowe.
Oczywiście pójdzie do #druk3d z PET-G, okresowe czyszczenie acetonem nie powinno zbyt szybko zniszczyć, a jak tak to się wydrukuje kolejne, albo od razu wydrukuje dwie albo trzy.

#konstruktorelektrykamator

Ale mam po⁎⁎⁎⁎ny pomysl.

Nazbierać teraz śniegu, zrobić taką bryłę 1x1x1m i okryć ją z pół metra słomy. Ciekawe do kiedy by wytrzymała.

Ogólnie to #zimowypierdalaj bo chciałbym pojeździć na #rower

Ale takie pomysły są ciekawe.

Przypomniały mi się dwie historie z tym związane.

Chłodnia z przed 200 lat:

http://darmowa-energia.eko.org.pl/pliki/cieplo/lodownia.html

Transport lodu z Norwegii do Gabonu:

https://pl.wikipedia.org/wiki/Wyprawa_z_blokiem_lodu

#konstruktorelektrykamator

Jak to dobrze dobrze żyć z sąsiadami.

Którzy cię nie krytykują tylko z zaciekawieniem zapytają co tam robisz o 23:35.

Sąsiad rolnik podrzucił mi belę słomy do okrycia bryły korzeniowej. Bo nadają spore mrozy, i raczej nie wyrobimy się z transportem.

Teraz tylko jeszcze czymś to okryć żeby nie zwiało.

Babcia mi odpowiadała że do lat 80 zwozili z lasu dębowe liście i kolki, i na zimę do wysokości okien okładali budynki żeby je ocieplić. To była tzw ogata.

Gdzieś w okolicy 2015 roku widziałem jeszcze taką ale z słomianych snopków na jednej z lubelskich wsi.

#konstruktorelektrykamator

Kolejna nudna historyjka o magiku co poskramia #elektryka

Znajomy z hurtowni gdzie kupuje towar mówi mi że ma znajomego który mieszka w bloku. Blok starego typu z lat 80, ale raczej nie wielka płyta, bardziej taki budynek wielorodzinny, na 4 lokale.

I ten jego znajomy ma problem że w dwóch pomieszczeniach nie ma zasilania. Któregoś dnia po prostu przestało działać oświetlenie i pralka.

Ponoć była już tam jakaś ekipa elektryków ale jedyne co zrobili to posprawdzali połączenia w gniazdkach i w puszkach. Nie byli wstanie zrobić nic więcej. Dobrzy fachowcy, nie ma co.

No to w końcu pyta się mnie, czy bym nie podjechał sprawdzić tego.

Dobra, któregoś dnia się zgadamy, no i właśnie dzisiaj był ten dzień.

Na miejscu koleś pokazuje gdzie jest problem, a raczej gdzie nie ma prądu. I pokazuje mi kawałek drutu mówiąc:

"Ja tam jakieś pojęcie o elektryce mam, ale który baran wstawia takie połączenie między bolec a zero w gniazdku"

Zgasiłem go tekstem:

"Każdy wykształcony i rozsądny elektryk z doświadczeniem tak robi. To jest zerowanie, i w instalacjach TNC musi być taki mostek żeby zachować ochronę przeciworażeniową."

Z tym że w tym przypadku ten sposób ochrony spowodował pojawienie się pełnego napięcia na obudowie np pralki, bo usterką była przerwa w żyle PEN.

I to trzeba znaleźć, gdzie jest walnięty przewód.

Zacząłem od znalezienia który bezpiecznik odpowiada za ten obwód, nie było to trudne bo były tylko 3 tzw korki.

Mając już wyłączone zasilanie zacząłem pomiary w puszcze odpowiedzialnej za rozdział zasilania do tych pomieszczeń. Znalazłem przewód zasilający i pierwsze co zmierzyłem to pojemność. Wyszła mi mała, bardzo mała bo ok 70pF. Przy przewodzie typu YDYp było by to jakieś 70cm, ale że tu są DYT to przez większą odległość między żyłami będzie to dłuższy odcinek, a nie mam punktu odniesienia więc trzeba wytoczyć kolejny sprzęt pomiarowy.

Lokalizator trasy kablowej. Nadajnik sygnału elektrycznego o częstotliwość jeśli dobrze pamiętam to 200kHz, plus odbiornik który to wychwytuje. Żeby taki nadajnik spełnił swoją rolę to musi być podpięty np do dobrego uziemienia. A skąd w bloku wziąć dobre uziemienie, albo przynajmniej coś o bardzo dużej pojemności względem ziemi? Instalacja gazowa, podpiąłem się jednym biegunem pod rurę, a drugim pod badany przewód.

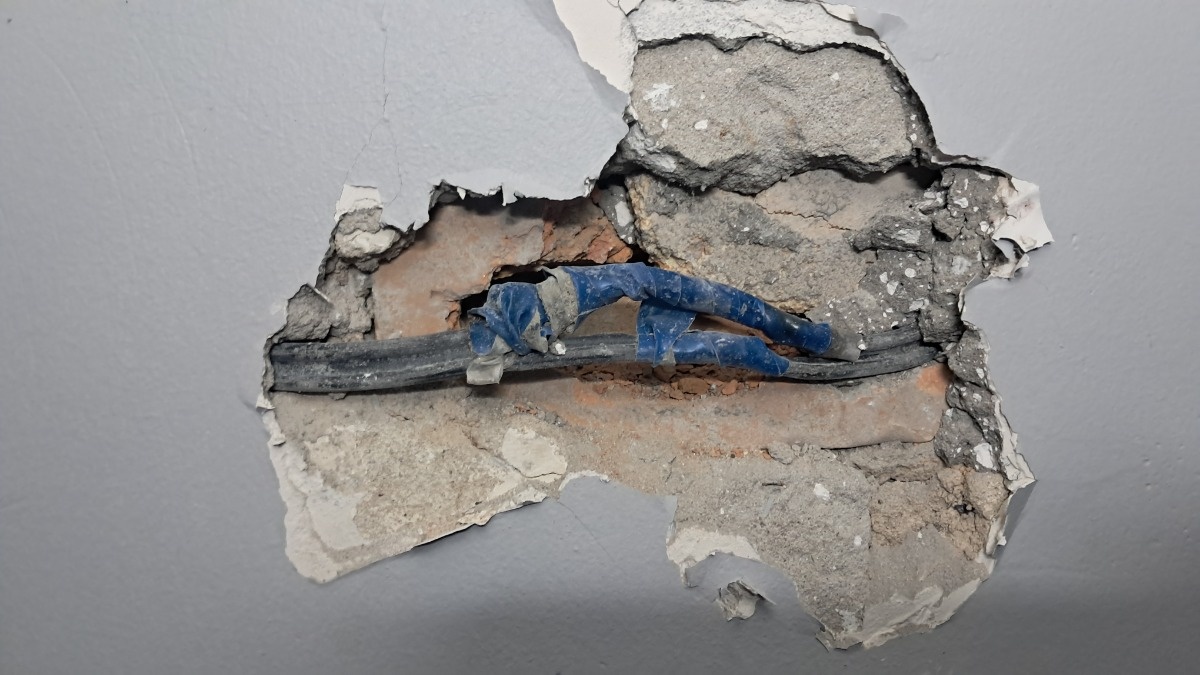

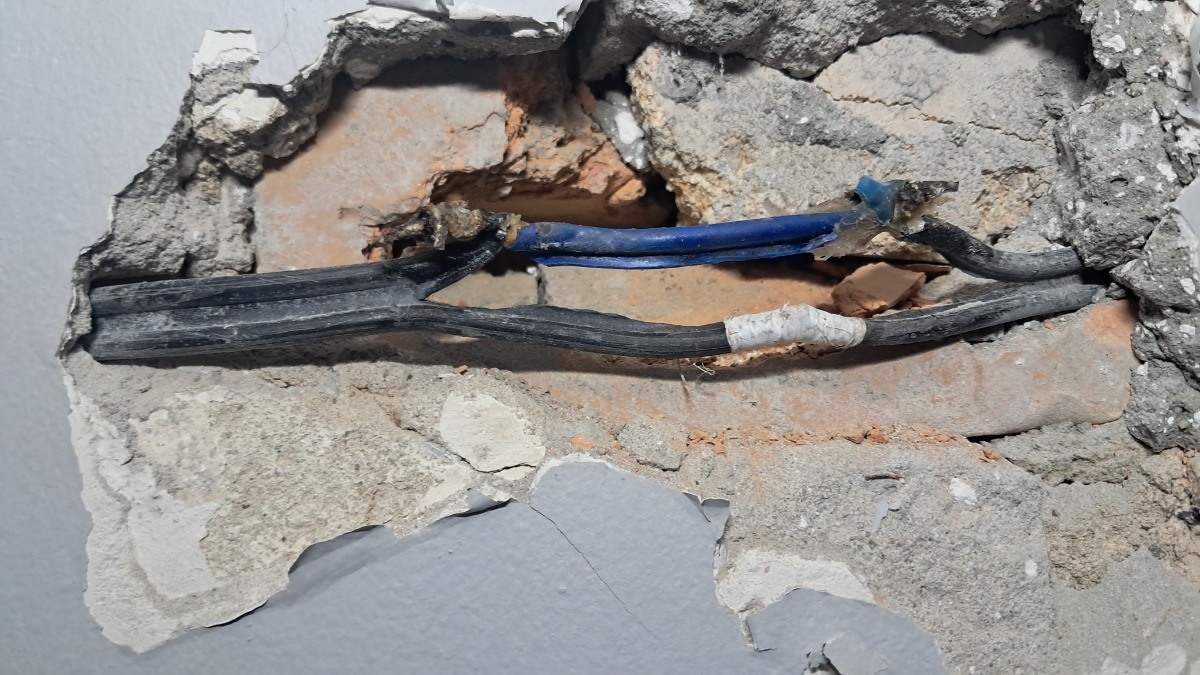

Przesuwam odbiornik wzdłuż najsilniejszego sygnału, i w pewnym miejscu sygnał milknie. Przy świetle latarki widać że w tym miejscu ściana ma inną fakturę (VAT xd), stwierdziłem że tu może być uszkodzenie. Śrubokręt w dłoń, trochę grzebania i oto jest, ukazało się takie zawiniątko. Generatorem usterki prawdopodobnie byli hydraulicy, bo jedna żyła była zaizolowana taśmą PTFE. Jedna żyła była przedłużana, poprzez skręcenie na ryja, zalanie klejem na gorąco, i okręcenie taśmą PCV, a druga była owinięta PTFE i taśmą PCV

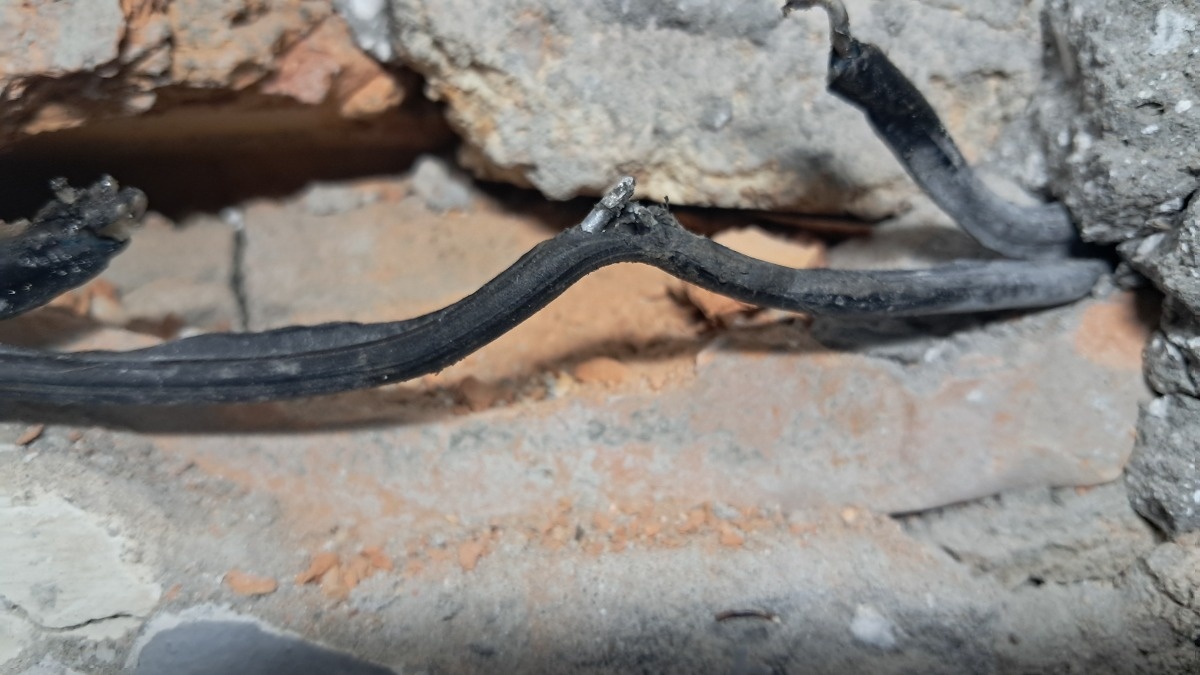

I to ta z teflonem to jest PEN, z przerwą.

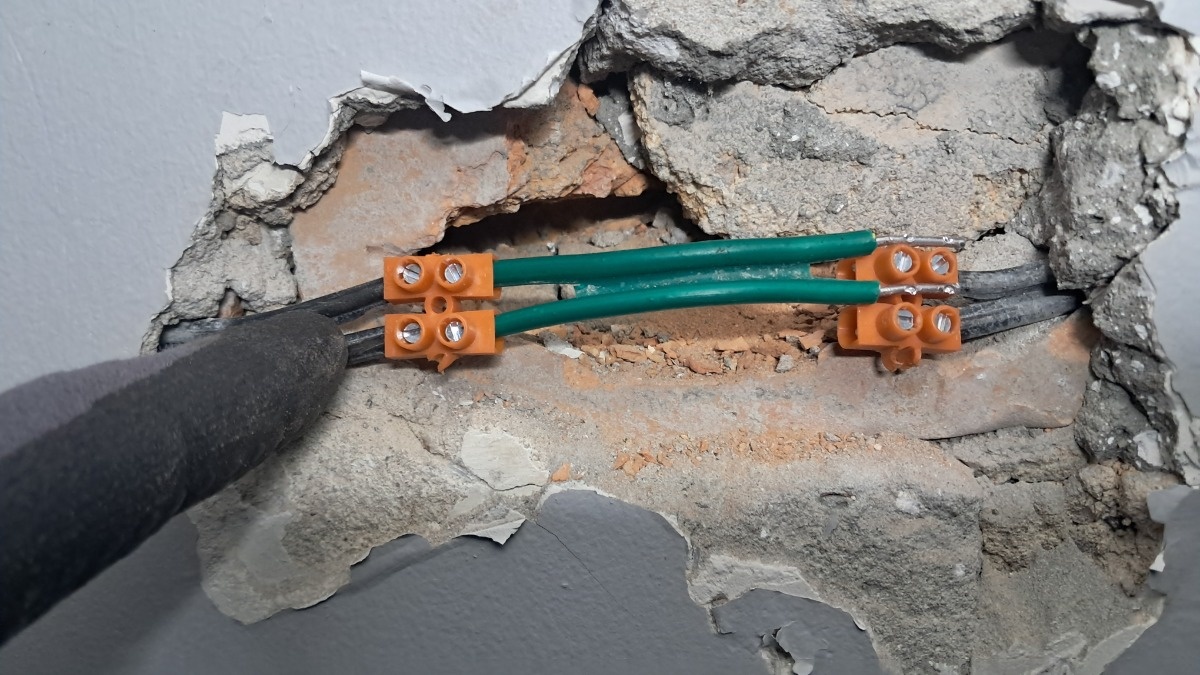

Jedyny sposób na połączenie jaki mogłem zastosować z materiałów które miałem to kostki skręcane i kawałek nowego przewodu. Nowego, taaa, uciętego z wystającej instalacji w piwnicy.

Połączenie zrobiłem na zakładkę, tak że śrubki dociskają obie żyły na raz, zapewnia to większą powierzchnię kontaktu, czyli mniejsze grzanie się, i mniejsze płynięcie aluminium.

Na całość przyszła jeszcze termokurczka z klejem.

Lepsze rozwiązanie naprawy to tulejki prasowane, ale chyba nie ma takich małych przekrojów. A najlepsze rozwiązanie to wymiana instalacji na współczesną, miedzianą 3 żyłową, i właściciel deklarował się że ma zamiar tak zrobić.

#konstruktorelektrykamator

Przypomniało mi się że zanim otworzyłem #jdg to już zrobiłem sobie reklamę.

Chciałem być spawaczem, bo #pracaspawaczamnieprzeistacza

Ale tak ciulowo to wyszło że odłożyłem ją na półkę, i teraz sobie o niej przypomniałem.

#konstruktorelektrykamator

Przeszlifowałem wszystkie 448 otworów w stole.

Były wycinane laserem, przez co każdy miał delikatną zadrę która utrudniała wkładanie pinów.

Teraz już nie ma tego problemu.

Po#spawanie też bloki, z fajną bezstopniową regulacją kąta.

Ale dziwactwa teraz będę mógł spawać.

#konstruktorelektrykamator

Proszę państwa, oto jest, najcięższy przedłużacz świata, tylko 600kg i 12 gniazd.

Teraz nie będzie problemu że nie ma gdzie podpiąć jakiegoś urządzenia #elektryka

Dwie spawarki, kilka szlifierek, i coś jeszcze, co nie mam pomysłu.

Każda listwa zasilana 3x2,5 a całość z 3x4

Zanim ktoś zadał pytanie dlaczego nie zasilnie 3F. Bo przewód zasilający byłby droższy, współczynnik jednoczesności pracy urządzeń będzie pewnie na poziomie 0,2, więc mimo dużej łącznej mocy to chwilowo będzie mało, maks 2 urządzenia na raz. No i kwestia ochrony urządzeń, przy 3F i uszkodzeniu przewodu N mam problem, w postaci uszkodzonych urządzeń. A przy 1F najwyżej się nie włączą.

Muszę jeszcze wyciąć rowek na profil ale niestety moja tarcza do cięcia betonu nie tnie betonu. @Zielonywewszystkim za dobrze go zagęścił.

A teraz jadę na stację paliw po ON i PB oraz po jakieś chipsy. A potem trzeba ogarnąć faktury.

#konstruktorelektrykamator

Dobra, kolejny prosty projekt zakończony sukcesem.

Konstrukcja pompki do wody zasilanej szlifierką prostą a'la #makita kupioną na #aliexpress połączonej przy użyciu przejściówki z #druk3d

Tak się prezentuje:

https://youtube.com/v/uXy0bYQKtAs

I wołam @skorpion no chciał coś o prądzie, to jest

#konstruktorelektrykamator

Dobra chytrusy, teraz pasuje?

#konstruktorelektrykamator

Teraz już nie będę miał wymówki że nie wiedziałem która godzina.

Mechanizm dostałem od @Zielonywewszystkim

#zegarki
