#elektronika

#elektronika #kiciochpyta #pytaniedoeksperta
Jak się nazywa taki wariant DIPa z pinami przesuniętymi naprzemiennie w przeciwne strony? Stosowany m.in. w układach CEMI UL14xx.

#elektronika
Zamówiłem płytki z JLCPCB - 75 sztuk (panelizowane). Łącznie z wysyłką zapłaciłem 15.67zł - wychodzi 21 groszy za płytkę. Nie wiem jakim cudem im się to opłaca, ale nie będę narzekał ( ͡° ͜ʖ ͡°)

#elektronika #diy
E, chłopoki! Jest taka sprawa, bo robię se PCB i odkryłem temat ground vias i że to potrzebne czy coś.
Robię płytkę dwustronną i na obu rozlałem masę i z tego co czytałem, to często pasuje te masy połączyć za pomocą stitching vias. No i teraz robię to tak w połowie na oślep, a może jest jakieś rule of thumb? Jakaś prosta grupa zasad jak to robić? W których miejscach zwykle trzeba te przelotki porobić? Ile ich tam nasrać? Jak gęsto?
Nie wiem, czy pisać, jakie mam sygnały na płytce, bo bardziej chcę to prosto zrozumieć i wiedzieć, jak postępować w tym i kolejnych projektach, a nie dostać solucję pod mój konkretny aktualny projekt.

Potrzebuję taki dokładnie kabel (może być dłuższy/krótszy) ale żeby doszedł do mnie od razu.
https://www.ebay.pl/itm/232306300630
#allegro #ebuy #zakupy #elektronika #sprzetkomputerowy #pc #sprzetaudio #audio

Używa ktoś takich antyradarów?
Możecie polecić czy to jakiś szajs?

https://allegro.pl/oferta/antyradar-ooono-alarm-drogowy-czarny-1-szt-17701841547

#motoryzacja #elektronika

Oua. Trochę minęło, odkąd ostatnio dłubałem lutownicą w małym #atari, ale w końcu domknąłem swój projekcik.

Do szczęścia brakowało mi już tylko sensownej jakości obrazu. O ile Atari ST z opisywaną poprzednio Medusą współpracuje perfekcyjnie, to małe Atari już tak se - to jednak komputer z poprzedniej ery, z marnej jakości wyjściem kompozytowym i s-video. Dlatego trzeba było zainwestować w kolejne rozszerzenie.

Czaiłem się na którąś z wersji Sophii, którą montuje się pod dla układ GTIA, odpowiedzialny za wyświetlanie obrazu. Nie doczekałem się, aktualna wersja nie jest dostępna, a autor dłubie nad kolejną. A szkoda, bo jest to fajny, mały kawałek sprzętu robiący to co chcę i niewiele więcej.

Tak więc poszedłem w klasykę: VBXE. To rozszerzenie ma już ponad 15 lat i jest dość kontrowersyjne. Rozbudowuje to atarkę o masę rzeczy, m.in. blitter, 21-bitową paletę kolorów, nowe tryby wyświetlania i sporo innych pierdół. Wiele dyskusji i mordobić było o to, czy małe Atari z VBXE to jeszcze małe Atari czy już nie. Z jednej strony, tak mogłyby wyglądać komputery z serii XE, gdyby firmą nie zarządzały same dzbany i rozwijały ten sprzęt, zamiast przez całe lata 80 sprzedawać to samo. Z drugiej, dlaczego by do Atari nie wsadzić Ryzena i nie twierdzić, że to nadal Atari?

W każdym razie, lutownica w dłoń, Antic wylutowany, wstawiona podstawka, kilka innych elementów z płyty też wywalonych (np. kwarc generujący taktowanie - tak, nawet jego VBXE zastępuje), trochę kabelków dolutowanych i śmiga. Mam co chciałem - elegancki sygnał RGB wyprowadzony z małego Atari. Cała reszta bajerów z VBXE - no jak sobie odpalę demko czy grę z tego korzystającą, to też będę miał.

Do pełni szczęścia brakowało już tylko jakiegoś wyprowadzenia nowych sygnałów na zewnątrz obudowy - zarówno wideo, jak i audio, bo dawno temu zamontowałem stereo w postaci PokeyMAX i gniazdo jack tak sobie wisi na kabelkach wystających z obudowy.

Wiercić w obudowie nie chciałem, bo i szkoda, i jednak te czterdziestolenie plastiki to dość kruche są. Tu nawinął się bardzo pomysłowy projekt - SAVO. Mały, sprytny kawałek płytki z wyjściem w standardzie (o ile to jakiś standard) Sega Saturn. Wystarczy wylutować modulator (czyli takie ustrojstwo do generowania sygnału do wejścia antenowego w TV), wlutować SAVO, podpiąć kabelkami do VBXE i PokeyMAX (tu lekka prowizorka wyszła, bo skończyły mi się ładne kabelki) i zamiast wyjścia antenowego mamy Mini Din-10. To teraz podpiąć prawie normalnym kablem Scart od Segi do Medusy i po temacie - mamy audio i video.

Prawie normalnym, bo jest haczyk. W Scart jeden z sygnałów to RGB Control. Aby odbiornik wiedział, że ma się przełączyć na sygnał RGB, trzeba po tym przewodzie puścić napięcie między 1 a 3 V. Problem w tym, że w Atari mamy tylko 5 V :grinning: Na szczęście dostarczany kabelek zawiera opornik, który obniża napięcie na tej linii do 2,9 V, więc łapie się w normę i dzięki temu nie trzeba samemu kombinować.Efekt jest perfekcyjny - obraz ostry jak żyleta, kolory żywe, obudowa Atari w całości, teraz mogę już w końcu usiąść i oglądać dema.

https://streamable.com/24t24x

#starekomputery #elektronika

#elektronika #majsterkowanie #telewizja hmm wiecie co jest przyczyną tego że dekoder zdechł? Nie świeci się dioda i nie reaguje na nic...

XD

#elektronika #budujzhejto #remontujzhejto

#elektronika #ciekawostki
https://www.youtube.com/watch?v=a90ToXC7zRU

Pozwoliłem sobie na mały research odnośnie tego i w międzyczasie ktoś z forum eurobricks zwrócił mi uwagę na korozję przy (jak sądzę) mostku sterującym silnikami. Początkowo chciałem tylko przelutować ale ostatecznie postanowiłem go zdemontować. Wydaje mi się, że jedną nogę zjadła korozja, ale właśnie ta ścieżka ma przejście zarówno do + i -, co wydaje się nie być przypadkowe. Tak czy siak chip jest uszkodzony a ja nie znalazłem w sieci takiego układu, co czyni naprawę raczej nieopłacalną. Chyba że można go zastąpić czymś innym?

Oznaczenie LB1836 1UN5

#niepoprawnelego #elektronika #pytanie

Ehh, ale zjebałem. Wyrwałem w ramach #niepoprawnelego huba powered up. Przyszedł w takim stanie jak na pierwszej fotce. Po wstępnym oczyszczeniu włączyłem go i obudził się, ale nie sparował się z pilotem. Przy drugiej próbie już się nie włączył. Rozebrałem go i zobaczyłem, że na płytce też jest korozja a po odlutowaniu blaszek od zasilania okazało się, że jest z obu stron płytki :confused: Oczyściłem ją, ale nic to nie zmieniło. Myślicie, że idzie to naprawić? Sprawdziłem, że po podaniu napięcia zasilaczem laboratoryjnym pojawia się zwarcie i od razu odcina prąd.

Wołam @Yes_Man

#elektronika #pytanie #pytaniedoeksperta

Jeszcze parę drobiazgów kupić i kolejny szalony pomysł będzie w realizacji.

#gownowpis #gotujzhejto #zainteresowania #majsterkowanie #elektronika

YouTube to już przeszło samo siebie z tym automatycznym lektorem xddd
#krotkofalarstwo #elektronika #heheszki #youtube

https://youtube.com/shorts/he16R6887Nw

Można taki duży kondensator sprawdzić miernikiem? Padła mi ładowarka Dewalta. Na yt znalazłem filmik i przelutowałem połączenie między płytką a gniazdem baterii, ale niestety nic to nie dało i drugim w kolejności podejrzanym jest ten kondensator.

#elektronika #diy #narzedzia

#film #kinodomowe #remontujzhejto #elektronika ( ͡o ͜ʖ ͡o)
Ma ktoś taki magiczny projektor co go się wiesza na tej samej ścianie co ekran? Nadaje się to do czego?
Ile trzeba wydać?

Full hd w zupełności by mi starczył, chcę odgracić pokój pozbywając się tv, bo korzystamy max kilka godzin tygodniowo, głównie do YouTube...

Mam takie słuchawki. I nie szuka ich bluetooth żadnego urządzenia. Tak jakby nie istniały. Nie wiem czemu. Stosowałem się do wszystkich rad jakie wyguglowałem i nic.

-Słuchawki są naładowane
-Dioda się świeci na niebiesko
-Po włączeniu dostaję info "POWER ON".

Resetowałem już bluetooth i na kompie i na telefonie, staralem się znaleźć i gówno, nic. Nie wiem dlaczego. Co mam z tym zrobić?

#pytanie #elektronika #sluchawki #pytaniedoeksperta #zalesie #gownowpis #problemypierwszegoswiata

Mam pytanie.

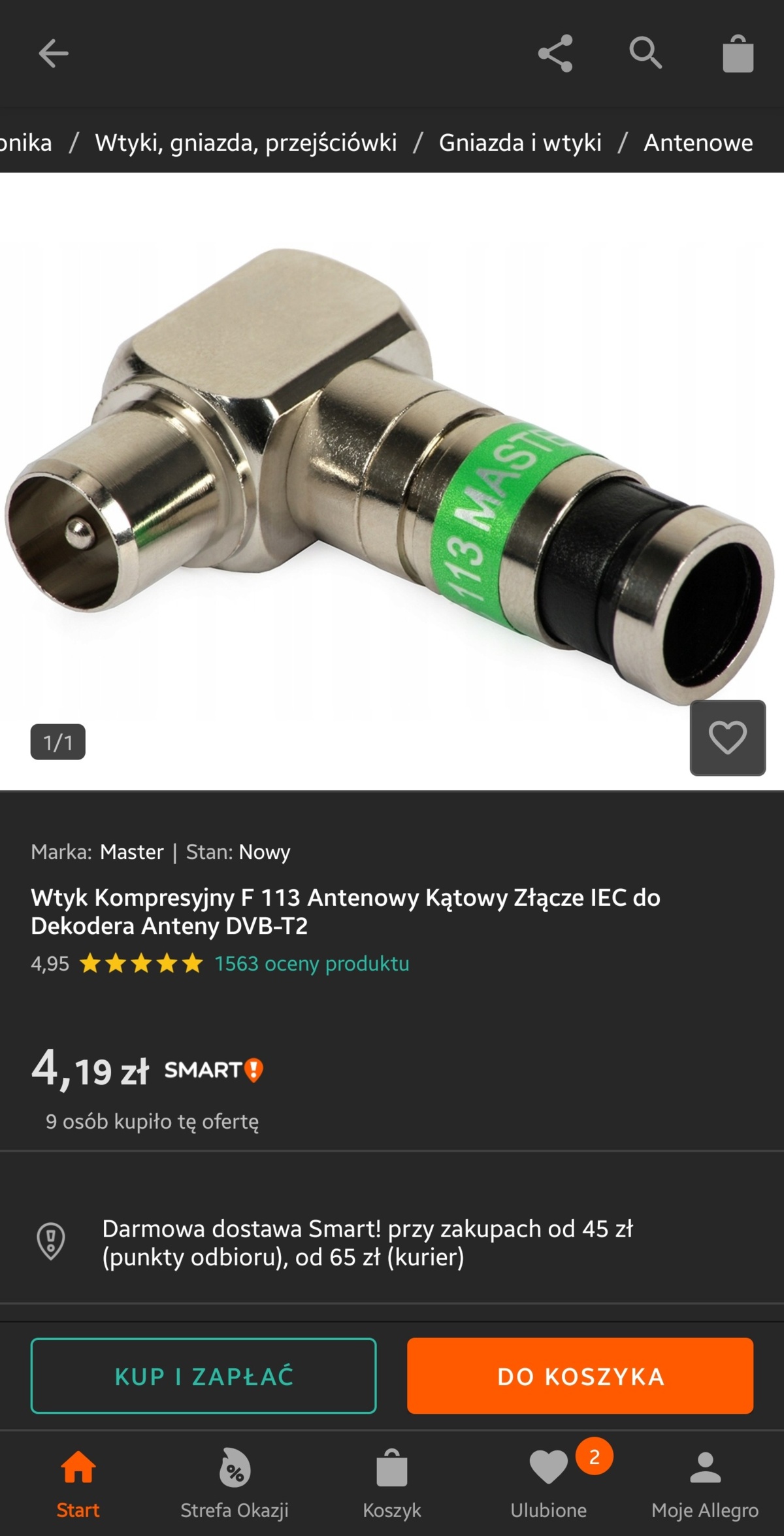

Czy jesli moj dziadek miał taką kostkę i urwał mu sie bolec to mogę zamiast tej kostki dać taki wtyk kompresyjny (ten srebrny)i wyjdzie na to samo?
#telewizja #elektronika
Kabel antenowy idzie od anteny i w to czarne gówienka wchodził mu ten kabel no i do dekodera dvbt

No i @JanPapiez2 namowil. Zakupion w ostatnim momencie, wincyj nie ma. Na razie zapowiada sie dobrze, aczkolwiek dziala wolniej niz ten tfu, tcl.

Lg 55b46la

Weri gut, weri najs.

#elektronika #remontujzhejto

#elektronika #pracbaza #programowanie
To ja może przeskoczę na razie to jak upchnąłem dość istotny program rozruchowy w 2kB kodu. I przeniosę się miesiąc-dwa dalej. Zostałem wezwany do HQ firmy na coś co na podlaskich wsiach nazywają "tłoką". Czyli ludzie z iluśtam oddziałów zjeżdżają się kończyć projekt pod czujnym okiem Żółtego Pana.
Czyli jednak musiałem coś zjebać, prawda?
Wyglądało na to że tak. Otóż lokalny dział utrzymania jakości stwierdził, że czasem telewizor się nie uruchamia. No bo tym urządzeniem był telewizor.
No jak to czasem? A tak z raz na 50-100 razy.
Chryste, trzymajcie mnie.
Wiedziałem, że nieprędko opuszczę tamten (umiarkowanie) piękny kraj. Kto śledzi moje wpisy zorientuje się jaki.
Dali mi listwę z prztyczkiem i rzeczywiście. Czasem nie startuje. Świeci się diodka, na chipie jest napięcie.
Co pokazuje debuger z jtaga? No coś zadziałało, a potem wyjątek. Najczęściej nielegalna instrukcją. Coś jakby program leciał w krzaki. Mój program. Gdzieś w tych 2kB. Za każdym razem w innym miejscu.
Dotarcie do tego wniosku zajęło pewnie tydzień po 14h dziennie. Głównie dlatego że trudno było to wywołać.
Znalazłem za to płytę, która nie startowała raz na 10 razy. Elegancko.
Po wielokrotnej lekturze instrukcji do flasha i soca coś mi zaświtało. Może Flash nie zdąży załadować mojego programu do "okienka" NAND, a SoC już zaczyna wykonywać kod?
Oczywiście złożyłem wizytę panom od HW, którzy wreszcie poznali swojego nemezis z nic nieznaczącego dalekiego kraju. Nie chcieli mi dać oscyloskopu. W końcu dali mi to - najlepszy oscyloskop na świecie - Yokogawa DL1740. Z drukarką termiczną! Drukującą przebiegi jak jakieś EKG. I całe szczęście, bo rzeczywiście flash startował zaraz po chipie i tylko wewnętrzna inicjalizacja SoCa powodowała wystarczające opóźnienie, żeby w ogóle coś ruszyło. Wszystkie układy na płytce miały tę samą linię resetu, tożsamą z zasilaniem. VCC zwalniało reset wszędzie.
Ale te krótkie siusiaczki nie chciały nawet wyjść do mnie z kanciapy. Tylko w kółko, żebym dodał jakiś sleep czy coś. No dałem, na samym początku. I tak płyta zamiast umierać raz na 10 razy umierała raz na 50. Całe szczęście oscyloskop miał tę drukarkę bo mogłem do nich chodzić i rysować na wykresie napięcia zasilania.
Na szczęście bali się mojego szefa z UK. Nie wiem czy chodziło o szacunek dla stanowiska czy o to że wyglądał jak Shrek, zresztą tak o nim mówili.
Obiecali że poprawią.
Rano moja płyta była jakaś inna. Pobrudzona, ktoś ją ruszał, a ja wychodziłem po 22. Ninja jakiś?
Odwróciłem ją w powietrzu do góry nogami i odpadły 3 kondensatory. Takie SMD, plastikowe, nie przewlekane.
Płyta ponownie wróciła po obiedzie. No, było lepiej, choć dalej losowo zdychała. Wincyj kondensatorów przy linii zasilania, czyli gładsze i wolniejsze narastanie, ale nadal loteria. No to jeszcze raz pokombinują. Tymczasem ja im mówię i objaśniam, że przecież są układy opóźniające reset, można sobie dobrać opóźnienie, wlutować i jazda.
Następny dzień i działa! Wreszcie.
Wyłączyłem TV z pilota, wracam po obiedzie, oglądam czy znowu mi czegoś nie podrzucili, a ten flash jakiś taki ciepły.
Przylutowali zasilanie flasha do zasilania standby. Pstrykając listwą zasilającą a nie pilotem byłem w stanie dokładnie tak samo popsuć jak przedtem.
Ktoś gdzieś się wkurwił, panowie od HW zamułki, gdzieś zniknęli a Shrek wyprawił mnie samolotem do domu.
Ale miałem jeszcze wrócić.

#elektronika #programowanie #pracbaza
19 lat temu pracowałem w pewnym projekcie u azjatyckiego giganta branży elektroniki konsumenckiej.
Układ typu SoC w naszym urządzeniu startował z pamięci Flash typu NOR, za to za faktyczną pamięć masową robiła duża kość typu NAND. Rozwiązanie nawet do dziś dość typowe.
Firma stwierdziła, że ma taki chip Flash NAND, z którego można wystartować bootloader, potem system i aplikację. Dzisiaj układy typu SoC mają mechanizmy pozwalające startować z chipów NAND, głównie z szyny SPI a także z kart SD, wtedy jednak nasz układ miał zwykłe szyny adresowe i danych i wołał odpowiedni, zdefiniowany w dokumentacji adres. Pamięć NOR była adresowana bezpośrednio, czyli cyk: adres, cyk - sygnał Chip Select i cyk - sygnał Output Enable, a na szynie danych pojawiało się słowo spod tego adresu. Pamięć NAND za to ma takie małe okienko, - zakres adresów do których komendą wczytuje się sektor z pamięci NAND i dopiero można go skopiować do RAM-u. Ale ale - ten nowy chip NAND miał dwa takie okienka, jedno po drugim, w sumie 2KB i po zwolnieniu sygnału resetu lądowały w nich dwa pierwsze sektory z NANDa. Hura - dało się wystartować, a ja miałem napisać coś co zwie się bootstrapem albo dzisiaj częściej First Stage Boot Loader (przy czym tych FSBLów obecnie bywa nawet po kilka, uruchamianych jeden po drugim - vide UEFI). To zadanie programistyczne to też były niezłe jaja, bo ile można upchnąć w 2KB? Ale nie o tym tutaj.
Debugerem przez jtag próbowałem załadować cokolwiek do tego flasha ale nie szło, odczytać, nawet śmieci, też.
Pan Szef kupił jakiś tydzień wcześniej elegancki analizator stanów logicznych od firmy Agilent, kosztował moje ponadroczne wynagrodzenie brutto, musiał być dobry.
Po wlutowaniu drucików w nóżki flasha okazało się że sygnał Chip Select nigdy się nie pojawia. No ale chip działa, startuje, ale tylko przez debuger.
Wydębić schemat od Pana Azjaty z działu HW nie szło. Po co komuś od klikania w klawiaturę schemat? Toż to tajemnica. Płytka wielowarstwowa, bardzo ciasny montaż, szukaj wiatru w polu. Po miesiącu tak zwanych eskalacji, włączaniu się szefów z różnych krajów Pan od HW zmiękł i wysłał schemat. Opisany krzaczkami ale czytelny.
Był tam pewien dekoder adresu na dyskretnych bramkach logicznych, żeby z tego adresu który chce procesor zrobić sygnał Chip Select do flasha. I tam była pomyłka, jakaś bramka NOR powinna być NAND, OR - AND czy coś podobnego.
Posłałem Panu Azjacie od HW, ale odpisał jego szef:
"Proszę dostosować oprogramowanie do konfiguracji sprzętowej".
No i kolejny miesiąc czczych wymian maili. Azjatycki protokół "zachowywania twarzy" odpalony i nic przez miesiąc nie drgnęło. Ja w międzyczasie rozejrzałem się po zakładzie i w sąsiednim dziale ktoś miał szufladę takich właśnie bramek. No to zamieniłem i zadziałało. To również nie przekonało Pana Azjaty i jego Szefa. Twarz trzeba zachować.
W końcu rozegrało się coś za kulisami i bez słowa nadeszła przesyłka z drugiego końca świata z poprawionymi płytami.
Ja już na szczęście kończyłem implementację tego bootstrapa na swojej porychowanej płycie. Koledzy zmodyfikowali również resztę płyt.
Pewnie nie jeden z Was słyszał od koleżanek z HRu jak to trzeba się cieszyć różnorodnością kulturową. Otóż nie.
A to nie byli jeszcze Hindusi.
