#konstruktorelektrykamator

Kilka historyjek z wczorajszego dnia pracy #konstruktorelektrykamator #elektryka #elektronika

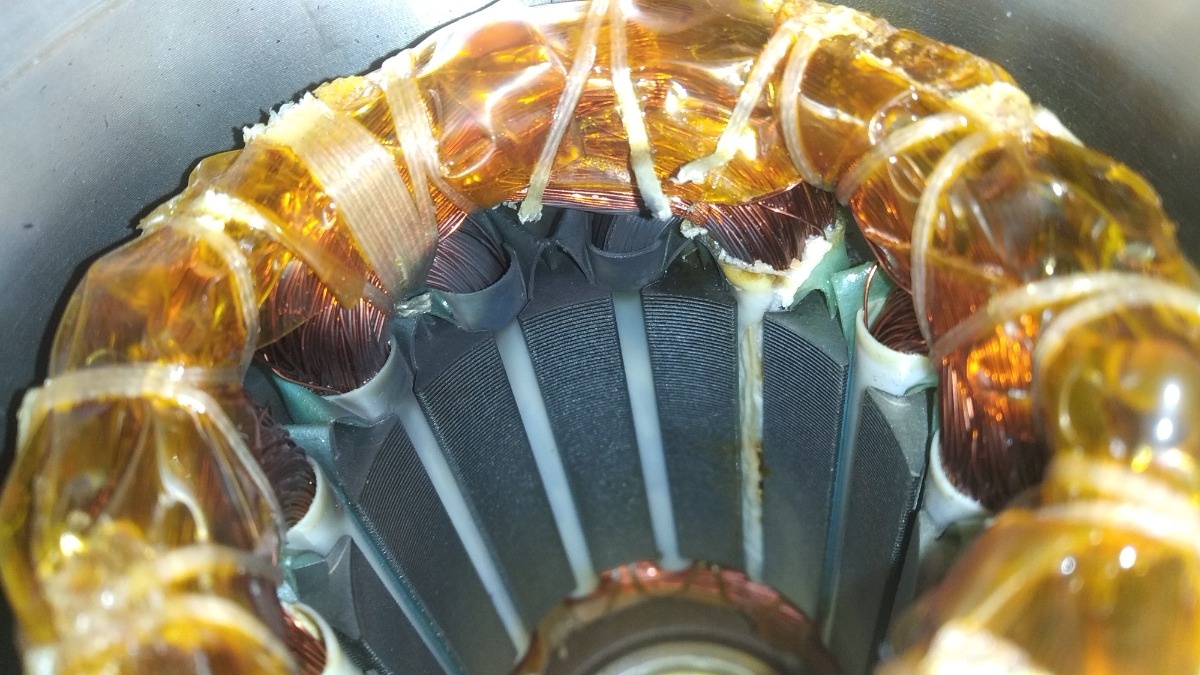

1. Rano zmieniałem silnik do podneszenia głowicy mieszającej w mikserze planetarnym w piekarni. Nic ciekawego.

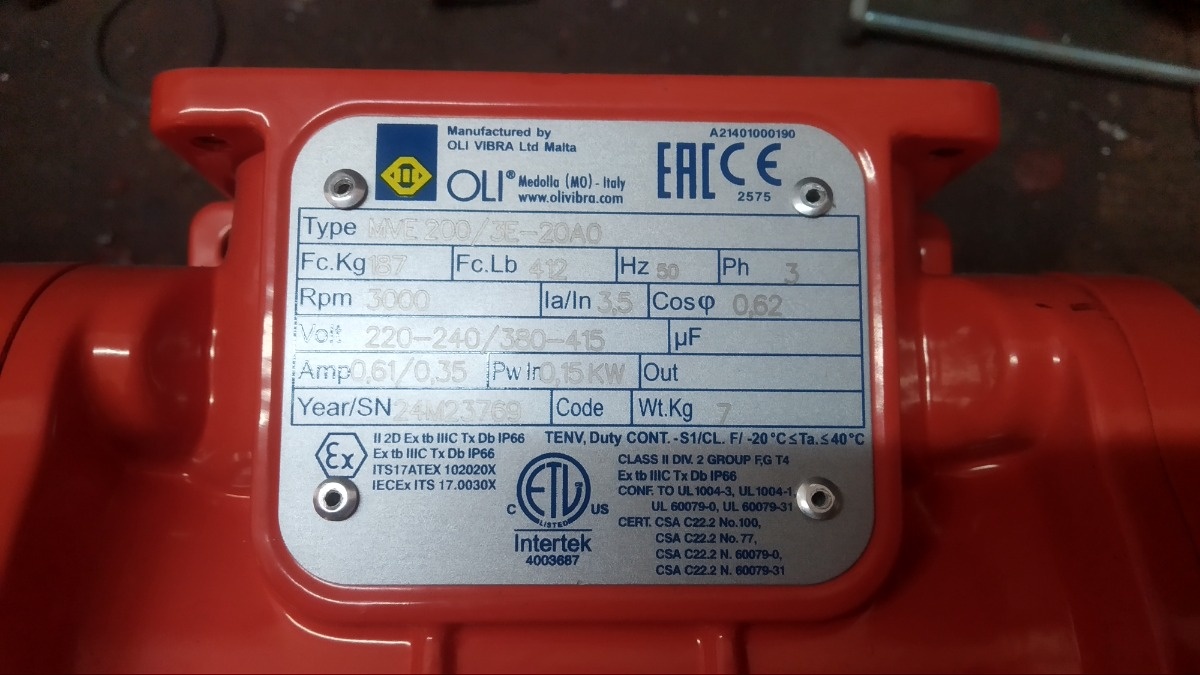

2. Koło południa byłem umówiony na znalezienie przyczyny spalenia sie NOWEGO wibratora przy zasypie kruszywa na węźle betoniarskim. Wcześniejszy spalił się po kilku miesiącach pracy, a ten po trzech. Wrzuciłem go na warsztat, spojrzałem na tabliczkę żeby wiedzieć z czym mam doczynienia. Rozkręciłem puszkę zaciskową i w sumie dalej już nie musiałbym rozbierać bo przyczyna jest znana. W naszej sieci ten silnik ma być podpiety w Y a jak widać na zdjęciu jest w ∆. To i tak dobrze że wytrzymał 3 dni.
3. Po poludniu pojechałem jeszcze na "szybką" robote, podpiąć elektrycznie napęd do bramy przesuwnej. Taa, szybkiej. Jak się okazało to kable wraz musiałem sam przeciągać, zamontować fotokomórki i jeszcze zasilanie do rozdzielnicy wprowadzić.
Ale to nie o tym, wszystko zamontowane, elektrycznie poprawne więc czas na programowanie. Normalnie to 5 minut i gotowe. Ale nie tutaj. Pierwsze co to piloty nie chcą się zakodować. Dlaczego? Bo piloty są na 868MHz, a odbiornik na 433MHz, tak przysłali. Klient ma to wyjaśniać ze sprzedawcą. Do programowania potrzeba dać sygnał do otwarcia/zamknięcia bramy. Piloty nie działają to zostaje wejście PP na listwie zaciskowej. Zwieram kabelki, brama jedzie, i ładnie się zamknęła. No to czas w drugą stronę. Otwiera się, jedzie, jedzie, mija krańcówkę i jedzie dalej. Co jest do k⁎⁎wy?
Na zamknieciu normalnie zatrzymuje się na krańcówce a na otwarciu jej nie widzi i jedzie tyle ile ma listwy zębatej. Przedstawiałem wszystkie parametry które mogą mieć coś z tym wspólnego, czasy hamowania, czułość enkodera, wyłączałem go nawet i nic.
Nawet zamieniałem miejscami magnesy, bo faktycznie jeden jest oznaczony kółkiem a drugi kwadratem, ale nic to nie zmieniło.
Aż sprawdziłem jaką polaryzację mają magnesy. I tu zong, oba tak samo. Albo z fabryki wyjechał bubel albo ktoś się bawił, otworzył obudowę i włożył magnes do góry nogami. Bo jeden jest biegunem N do góry, drugi S do góry. Straciłem 2h na takiej głupocie. Ale doświadczenie jest, i na przyszłość będzie łatwiej.
4. Wracając z podłączenia bramy, mijałem budowę domu jednorodzinnego. #budownictwo #budujzhejto Zauważyłem że mają niezłego bubla vel kukułcze jajo zostawione przez budowlańców. Ktoś może wskazać o co chodzi? Zostawiłem już dziesiątki takich kartek, lub osobiście wielokrotnie rozmawiałem z ludźmi. Jak na razie tylko jedna rodzina się posłuchała, reszta olała temat. Tak jak koleś jakieś 5km od tego miejsca, oraz mój sąsiad, ale on przynajmniej się zreflektował i przyznał rację że zrobił błąd.
5. Dopiero wieczorem miałem czas na odpisanie @entropy_
Nie muszę nic robić. Bo właśnie dzięki takim ludziom ja mam zajęcie. Jak ktoś mocno kombinuje to trzeba potem wymieniać instalację. A takie przypięcie trytką nic nie da bo mechanizm jest tak skonstruowany że wewnętrzny spust i tak rozłączy styk. Projektanci dobrze o tym pomyśleli.

#konstruktorelektrykamator #elektryka

Byłem wczoraj na awarii w garbarni.
Świeżo odrestaurowana dwudziestoletnia maszyna. Wyrzymaczka do skór. Z jednej strony wkladasz mokre pomarszczone plachty a z drugiej wychodzą względnie suche i płaskie. Później i tak trafiają do suszarki próżniowej ale to nie o tym.
Problem jaki był to załączanie napędu taśmy. Do tyłu załączało się bez problemu, a do przodu już nie. Mimo że układ jest identyczny. Oryginalnie nawet na takich samych stycznikach. Prosty układ z podtrzymaniem. Ale jak jeden stycznik się załączał a drugi nie, przy ręcznym poruszaniu kotwicą reagował normalnie to lokalni pracownicy "UR" zmienili stycznik na nowy. Ale nic to nie dało. Wiec został im ostatnia deska ratunku. Zadzwonić po tego magika co to popatrzy na cyferki na mierniku i powie "usterka jest gdzies 7m stąd, najprawdopodobniej śrubka nie dokręcona", czyli mnie.
No i właśnie zdjęcie przedstawia wartości napięć w poszczególnych miejscach instalacji. Gdzie byście obstawiali że jest usterka?
Jak widać zasilanie 24VAC, a po naciśnięciu przycisku S16 stycznik dostawał tylko 12V i nie był wstanie przyciągnąć kotwicy. Prąd jaki płynął to ok 2A, wynika to ze stosunkowo małej indukcyjności czyli też reaktancji przy otwartym rdzeniu. Po przyciągnięciu kotwicy prąd spada do ok 0,3A.
Największy spadek napięcia jest między zaciskami 5 i 05. Jest to krańcówka bariery bezpieczeństwa właśnie kilka metrów od szafki sterującej.
Znalazłem ją, dla testu zwarłem kabelki, ale układ wraz nie działa. Zmierzyłem rezystancję i wyszło 2Ω, przy 2A to faktycznie ok 4V spadku. Miałem kawałek LgY2,5 przy sobie, i za jego pomocą zmierzyłem rezystancję przewodów między krańcówką a szafką. Żyła 05 ok 0,1Ω, a żyła 5 1,8Ω. BINGO!, tyle że są to pojedyńcze żyły ułożone w wężykach, ni jak je wymienić. Więc po prostu dołożyłem po tej samej trasie ten wspomniany LgY. Podpiąłem go zamiast żyły 5, i maszyna śmiga.
A dlaczego jeden stycznik działał a drugi nie?
Widocznie prąd potrzbny do przyciągnięcia kotwicy był minimalnie mniejszy niż wydajność prądowa takiego układu i normalnie się zamykał. Mniejsze opory tarcia wewnętrznego.
Niby pół roku remontu, ale jeszcze pewnie nie raz będę coś w niej poprawiał.

#konstruktorelektrykamator #elektronika #elektryka #pogoda
Historia dosyć nieciekawa bo oparta o ludzkim nieszczęściu.
Wczoraj o godzinie 10:50 piorun pier..., nie bede mówił co zrobił w dom na pewnym osiedlu.
W tym konkretnym domu zerwało kawałek blachy z dachu. W sąsiednich narobiło trochę/dużo szkód. W jednej posesji wyrwało inhalację z pod tynku, w kolejnej spaliło rozdzielnice, w kolejnej większość osprzętu elektronicznego. Kolejnym tylko wyłączyło bezpieczniki, jednym spaliło domofon. A u mojego znajomego uszkodziły się kamery od monitoringu, odkurzacz centralny, automatyczna kosiarka (kręci się w kółko) i brama automatyczna.
W bramie jest o tyle ciekawa sytuacja że główny element który powinien się uszkodzić czyli zasilacz przeżył i działa*, a dostała płyta główna.

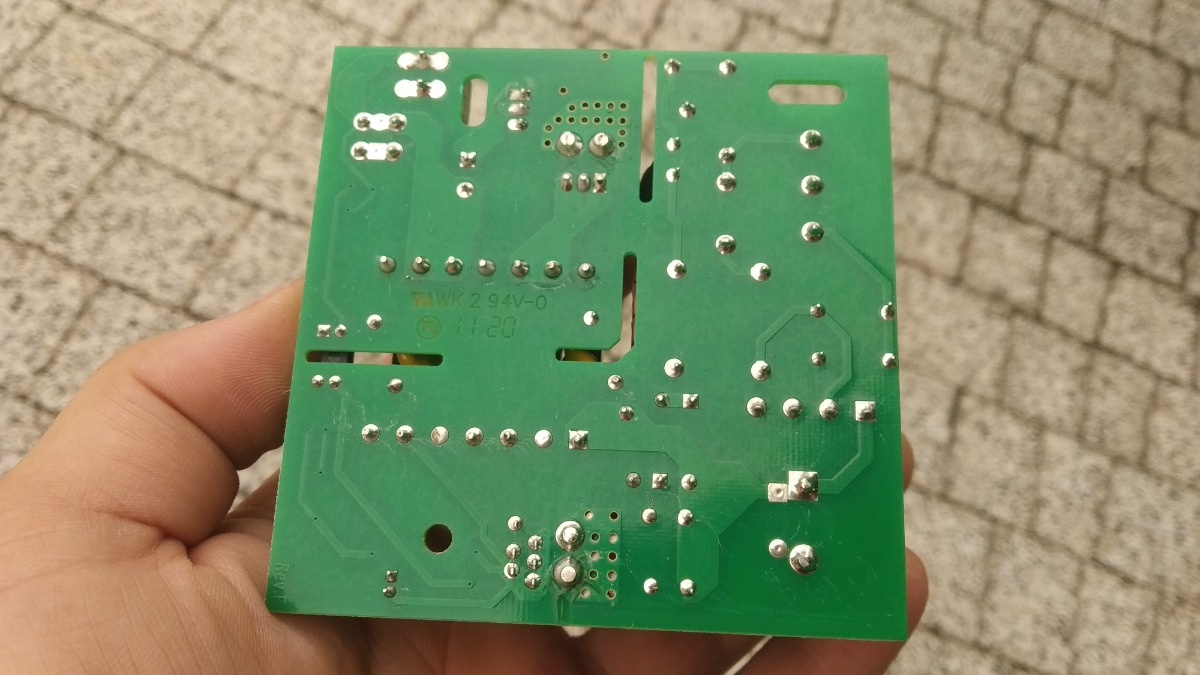

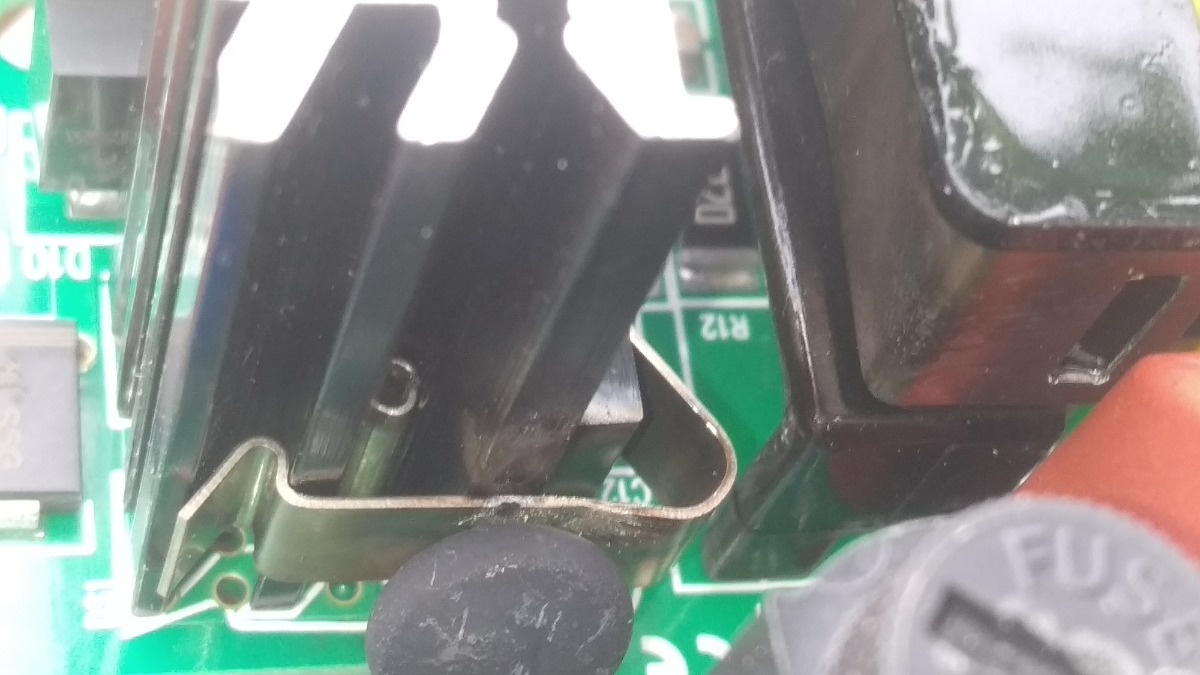

Na płycie głównej padł rezystor 1Ω SMD od zasilania przetwornicy 24-5V. Ale jak go podmieniłem to ruszyła. Chociaż wciąż padnięte są dwa mosfety od sterowania silnikami i lampką ostrzegawczą. Co ciekawe producent sterownika jest włoski, niby też made in Italy a przekaźniki są Relpola. Albo najtańsze albo najlepsze.

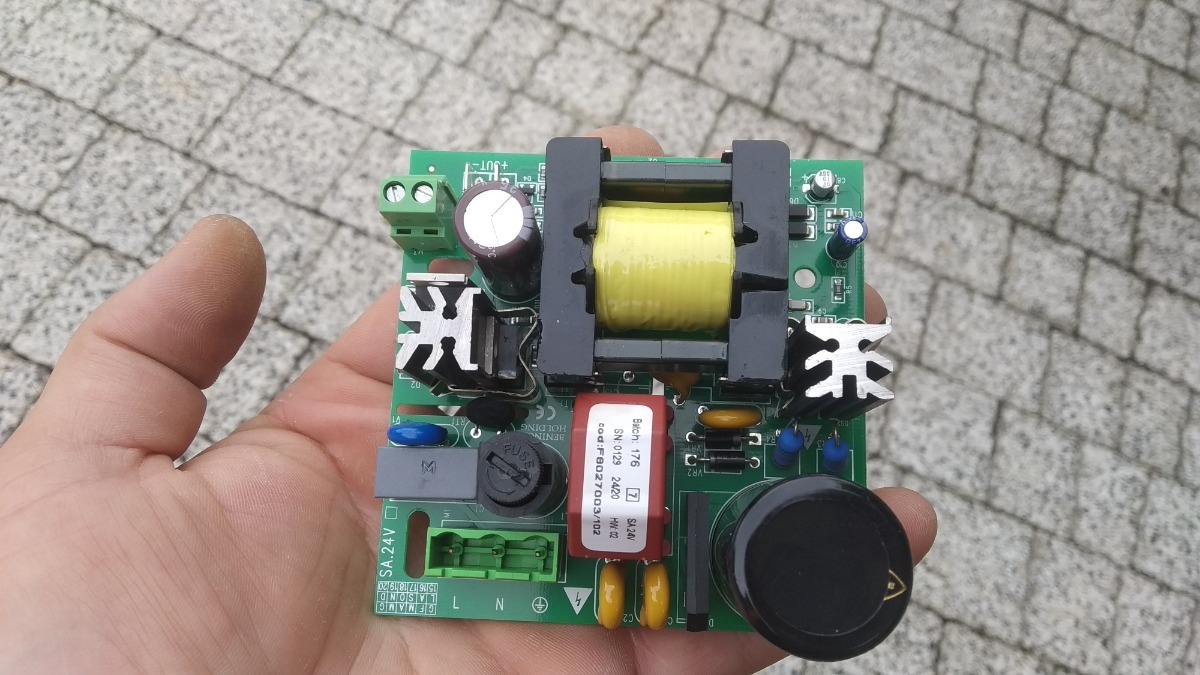

* Zasilacz przeżył i działa, ale nie bez uszkodzeń. Rozsadzona jest obudowa termistora. I tu robi się ciekawie, termistor jest jako ogranicznik prądu rozruchowego na stronie pierwotnej. Na plytce jest zaraz obok diody z radiatorem na stronie wtórnej. Żeby było bezpiecznie wg norm to producent naciął na płytce przerwę powietrzną dla zwiększenia napięcia przebicia. No i fajnie, tylko że termistor został tak wlutowany że łuk elektryczny przeskoczył nie na płytce a pomiedzy elementami.
Droga impulsu była taka:
Sieć>termistor>przeskok łuku przez powietrze>dioda na stronie 24VDC>rezystor w przetwornicy>mosfety sterujące>silniki siłowników> ziemia.

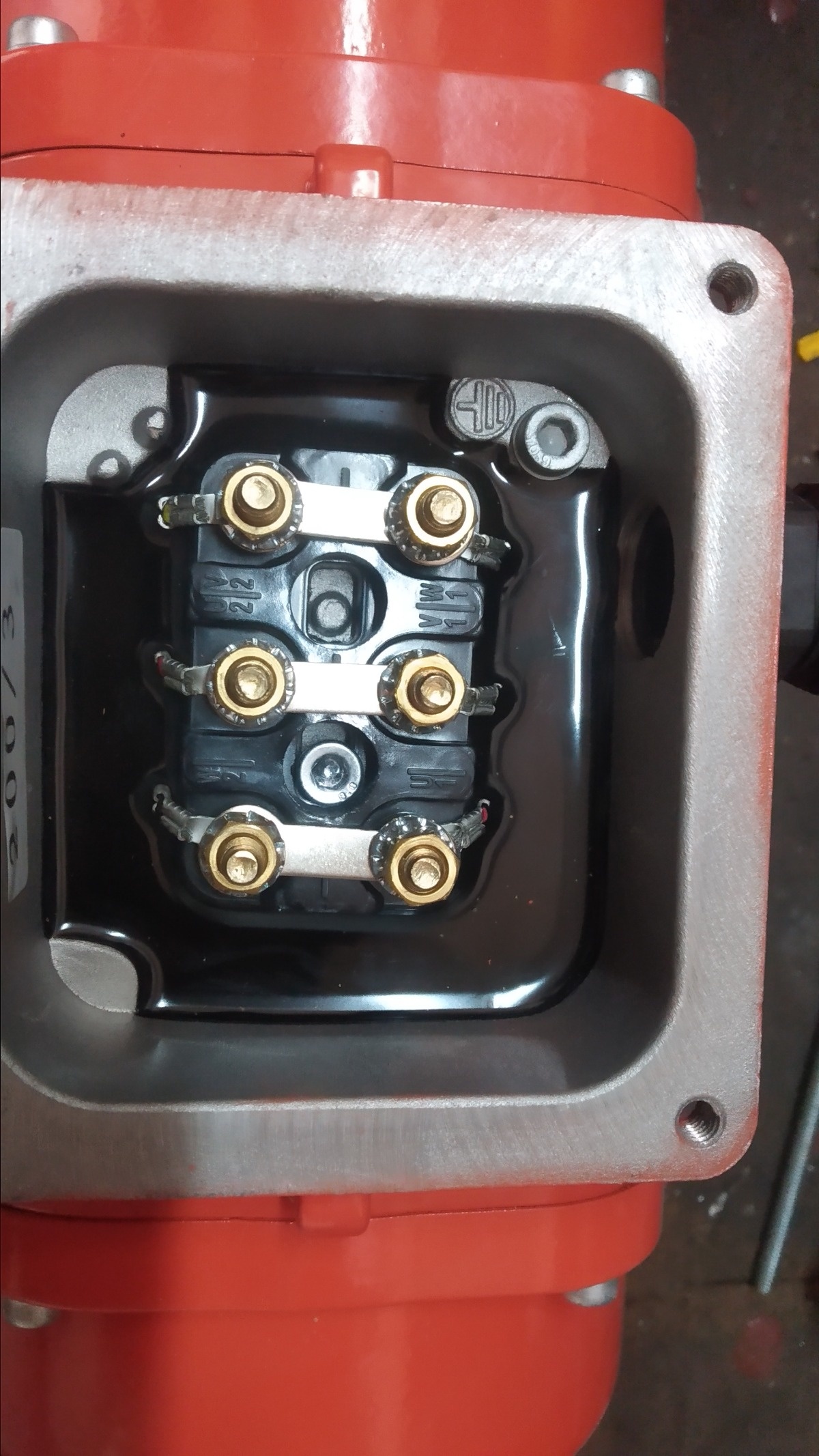

No i właśnie te nieszczęsne silniki, bo mierząc ich rezystancję izolacji wychodzi mi na poziomie 100kΩ. Może mają jakiś filtr, a może są uwalone. Jeszcze ich nie rozbierałem.

A na koniec ciekawostka jak pewien producent rozwiązał sterowanie falownikiem FVD i REV z regulacją obrotów.
https://youtube.com/shorts/rMI7txlUbZk
Ja bym zrobił to inaczej. Kąt obrotu dźwigni to 180°. Zamontowałbym potencjometr normalnie na osi, ustawil go tak żeby przy pozycji STOP było 5V. A falownik ustawil tak zeby od 4,5V w dół było REV a od 5,5V w górę FRV.
Nie potrzeba by było żyłki i sprężynki.

#konstruktorelektrykamator #mechanika #inzynieria

Dzisiaj będzie o tym jak producenci projektują elementy w trybie planowanego postarzania lub po prostu braku wiedzy.

Dostałem zgłoszenie że prasa hydrauliczna służąca do sklejania drewnianych ościeżnic na gorąco nie chce się opuścić.
Jest to stalowa rama z dwoma grzanymi płytami pomiędzy które wkłada się drzwi lub futryny i utwardza klej w temperaturze ok 60°C. Zazwyczaj kilka minut wystarczy.
Ale wczoraj włożyli jedną ramę, a po tych kilku minutach nie można było jej wyjąć.
Maszyna posiada kilka krańcówek, czujnik ciśnienia, i układ kontrolujący żeby ktoś nie wsadził łap do prasy, żeby się zamknęła trzeba nacisnąć równocześnie dwa przyciski. Kontroluje to specjalny układ bezpieczeństwa. Najpierw podejrzewałem jego, bo dosyć dziwnie jest podłączony. Zasilanie idzie przez jego własne styki NC. Tyle że on kontroluje tylko zamykanie. Na sąsiedniej podobnej maszynie sprawdziłem że opuszczanie wymaga tylko otwarcia zaworu, pompa nie musi pracować. Siłowniki są jednokierunkowego działania, mogą pchać ale nie ciągnąć. Mają tylko jedno przyłącze ciśnieniowe. A siłowników jest sześć.
Jak sie okazuje PLC daje sygnal do opuszczenia, cewka zaworu dostaje nominalne 110VAC (typowo włoskie napięcie w maszynach) i prąd ok 1A. Nawet rdzeń w cewce się porusza. Czyli problem nie jest elektryczny tylko mechaniczny.
Szybko okazało się co jest przyczyną.
Złamana dźwignia.
No i tu nawiązujemy do wstępu.
Na zdjęciu są dwie dźwignie, srebrna dorobiona przeze mnie, czarna oryginalna.
Jak widać w oryginalnej krótsze ramię jest całkiem grube, fi10 z dwoma podebraniami. Grube bo dźwignia jest krótka i siły są zwielokrotnione względem końca długiej strony, która jest cieniutka (5mm średnicy) bo jest dłuższa i siły będą małe.
I to jest właśnie albo typowe postarzanie produktu. Bo przecież 5mm od osi siły i przesunięcia będą identyczne po obu stronach osi, więc w cieńszym materiale będą większe obciążenia. Albo szkolny błąd nie wychwycony przez projektantów.
Dorobiona dźwignia już uwzględnia rozkład sił po obu stronach osi obrotu.

#Konstruktorelektrykamator #elektryka #elektronika

Zwycięstwo!!!
https://youtu.be/GoyvDoUWw_w

Znalazłem przyczynę i naprawiłem tymczasowo klawiaturę sterownika agregatu.

Mimo wielogodzinnych tortur termicznych w piekarniku w niedzielę nie pokazywał oznak usterki, wiec myślałem że problem rozwiązany.
Wczoraj o 7 go zamontowałem, ale koło 12 dzwonią że wciąż jest problem i nie mogą go zgasić z panela, tylko grzybkiem.
Akurat wracałem od maszynyny do szlifowania płytek to miałem przy sobie oscyloskop.
Wiec zrobiłem szybkie pomiary przycisków które wcześniej były wytypowane i zmierzone jako usterkogenne.

https://youtube.com/shorts/4NWHI3DUajE

Na dwóch stykach przycisku niemal taki sam przebieg. Mimo wyjęcia elementu stykowego, czyli metalowej sprężystej membranki.
A skoro nie ma blaszki, grafit wyczyszczony dokładnie jak to możliwe, i wciąż jest zwarcie to trzeba szukać po ścieżkach.
No i jest jedno miejsce gdzie dokładnie te dwie ścieżki się przecinają.
Jak tylko przeciąłem ścieżkę to problem zniknął (zginął na zawsze) jak ręką odjął.
No ale przecięta ścieżka to wciąż pomniejszona funkcjonalność.

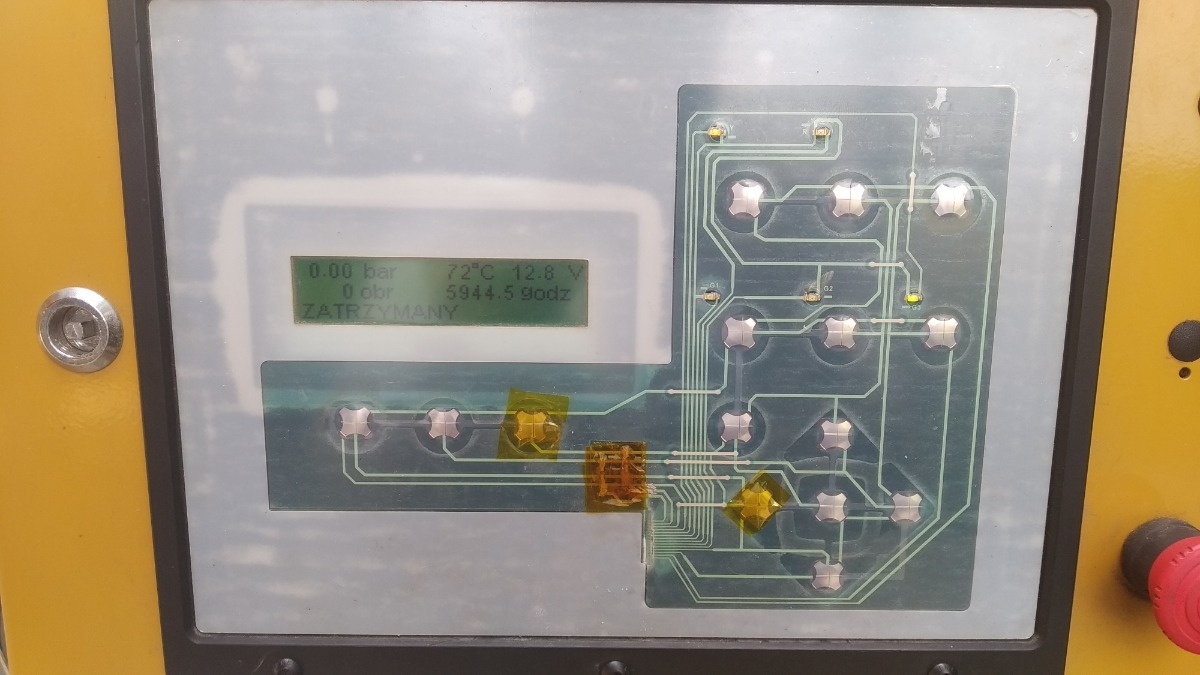

Najpierw wytłumaczę jak jest zbudowana ta elastyczna forma plytki drukowanej.
Na foli drukuje się ścieżki za pomocą farby elektroprzewodzącej. Grubość takiej ścieżki można porównać do grubości śladu ołówka na kratce. Ścieżki pokrywa się baaardzo cienką warstwą farby izolacyjnej.
A w miejscach gdzie mają być mostki między ścieżkami drukuje się kolejną warstwę ścieżek na tej farbie izolacyjnej za pomocą farby elektroprzewodzącej.
Z tym że ta warstwa izolacyjna jest na tyle cienka i nie odporna, że po czasie doszło do jej przebicia, łącząc dwie ścieżki.
Ale na tyle wrednie łącząc, że połączenie jest lub go nie ma zależnie od temperatury i pozycji klawiatury. Jak grzałem ją w piekarniku to akurat klawiaturą do dołu przez co ścieżki się oddalały od siebie pod wpływem grawitacja i problem znikał. A jak jest zamontowana w pionie to problem się pojawia.
Wyciąłem dwa mostki, uszkodzenie zniknęło.
Więc wcześniejszy kierunek szukania usterki przy przyciskach był całkiem słuszny.
Ale trzeba odbudować je teraz.

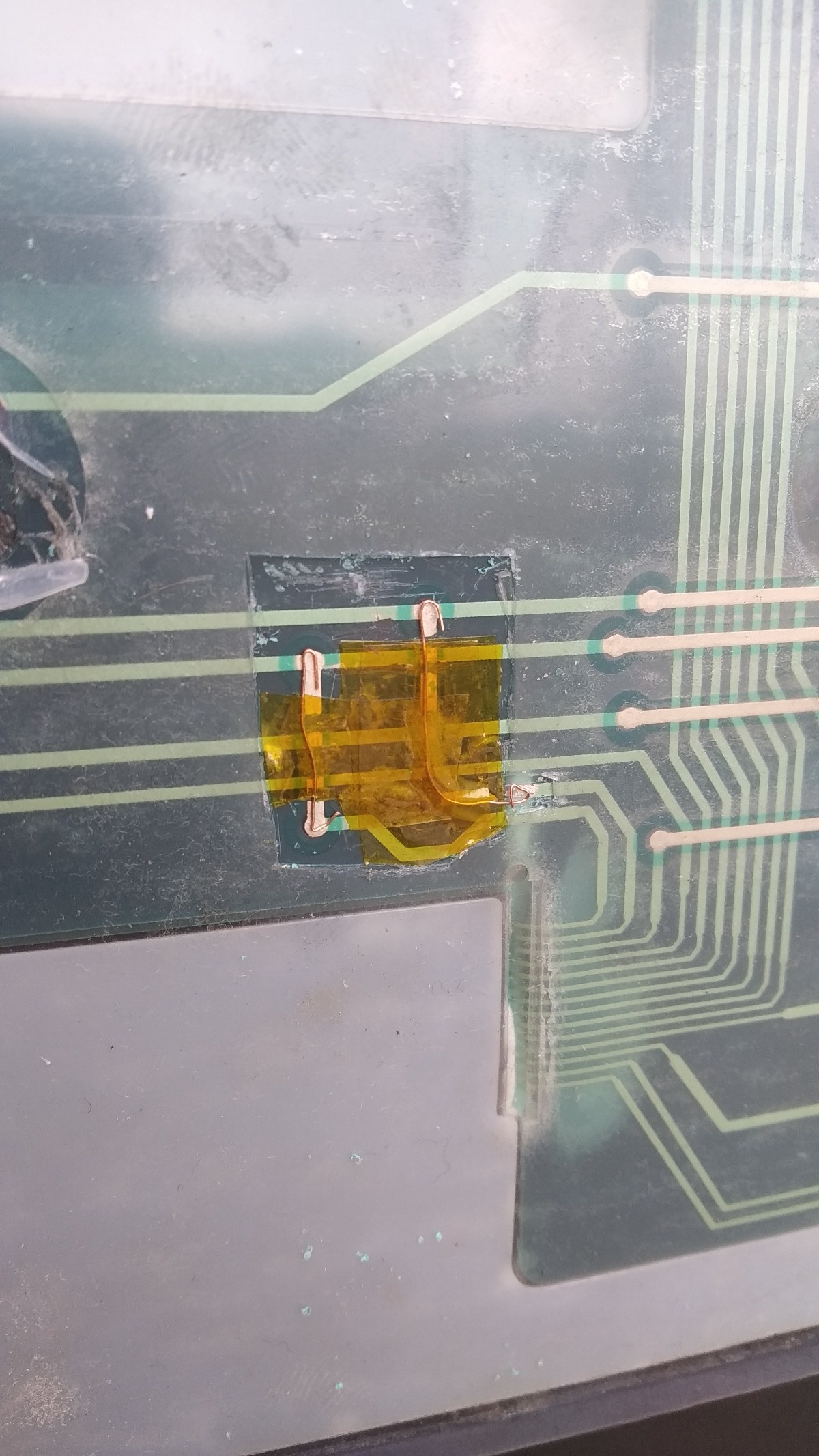

Jako izolacja poszedl Kapton, jako przewodnik pojedyncze druciki z LgY 0,75mm², a jako łącznik drucika ze ścieżką klej elektroprzewodzący na bazie srebra do naprawy ogrzewania szyb w samochodach.
Lutowanie nie wchodziło w grę.
Niestety czas schnięcia do formy przewodzącej tego kleju to 8-24h.
Żeby to przyspieszyć, to trzeba zwiększyć parowanie rozpuszczalnika. Jak? Zwiększyć temperaturę. Ale jak nie uszkadzając folii?
Prymitywnym HotAirem.

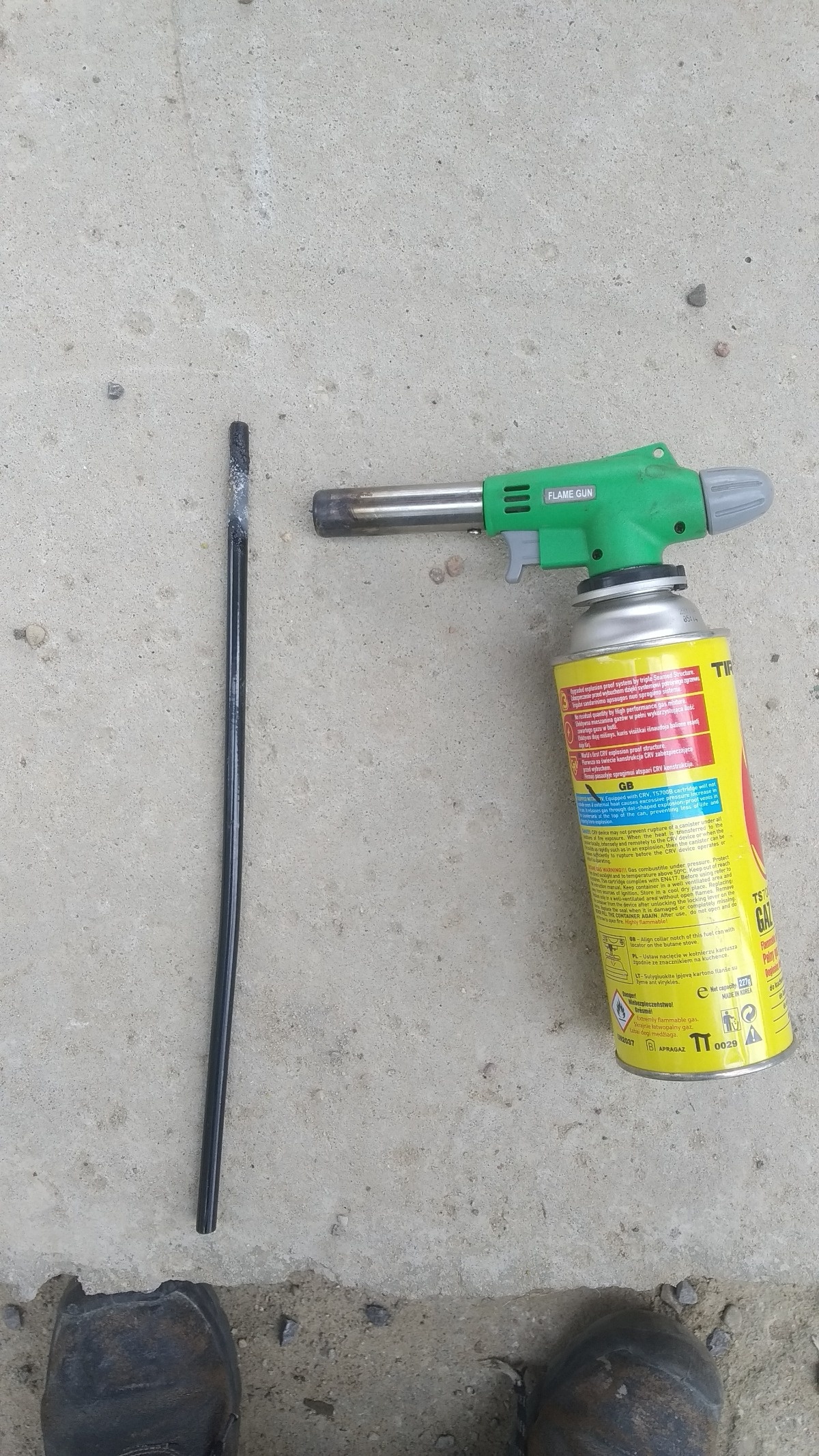

Metalowa rurka z wepchanymi miedzianymi drucikami ogrzewana palnikiem.
Przyciski odzyskały funkcjonalność, na razie brak zgłoszeń o niesubordynacji agregatu.
Właściciel ma zamówić nową klawiaturę. Nową ale w zamienniku.

A i piszę tak z rana, bo później nie będę miał czasu i dostępu do internetu. Taka dziura radiowa. I dopiero po południu będę wstanie odpisać.

#konstruktorelektrykamator #elektryka #elektronika
Tydzień zaczyna się od serii niepowodzeń.
Filtr ze wcześniejszego wpisu okazał się bezużyteczny, ale to nie jego wina.
Po prostu wydajność prądowa wyjść enkodera jest bardzo mała, czyli wprowadza dodatkową rezystancję szeregową. Przez co sygnał miał 10Vpp.
Za to uwieczniłem kilka artefaktów w przebiegu.

A drugie niepowodzenie to sterownik agregatu wciąż szwankuje.

#konstruktorelektrykamator #elektryka #elektronika

Maszyna do szlifowania płytek wciąż głupie.
Mimo wymiany przewodów od falownika i enkodera na ekranowane, głowice potrafią wysunąć się przedwcześnie.
Cały czas obwiniam zakłócenia i PLC widzi więcej impulsów niż jest faktycznie.

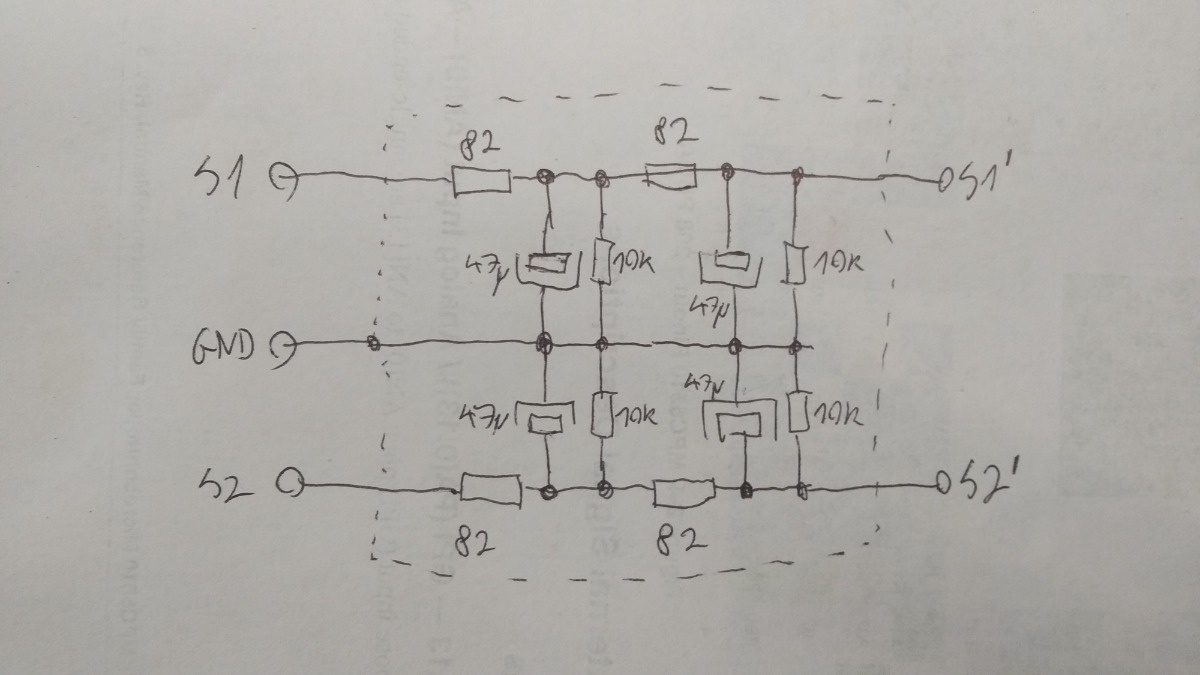

Dlatego zrobiłem prosty filtr dolnoprzepustowy.

Aaa, Sterownik do agregatu zamontowany.
Odpalil od strzała, ale i tak na werdykt czekamy aż się rozgrzeje i popracuje tak kilka dni.

#Konstruktorelektrykamator #elektryka
#elektronika #przemysl

Ostatnio wspominałem że mam do ogarnięcia agregar prądotwórczy 150kVA.
Caterpilar, spore bydle, ale dobrze wyciszony i fajnie pracuje. No właśnie, jeśli pracuje.
Bo klient zgłaszał że ostatnie kilka dni mieli ogromny problem z uruchomieniem go, a potem ze zgaszeniem. Ogólnie pracuje jako wyspa, i zasila węzeł betoniarski. Czasami pracuje po 10h dziennie, a czasami 4x po pół godziny w ciągu dnia.
Na panelu #powerwizard jest wyświetlacz i 15 przycisków.
Przed każdym uruchomieniem trzeba zatwierdzić brak błędów i dać sygnał do rozruchu.
Tyle że kasowanie błędów udaje się zrobić raz na kilkanaście prób, a rozruch wczoraj to z pół godziny stałem i klikałem zielony przycisk. Jakoś załapał i odpalił. Ale żeby zgasić to już tylko grzybem bezpieczeństwa.
Teoretycznie jest możliwość odpalenia go z listwy zaciskowej, zwiera się dwa kabelki i maszyna startuje. Tak mówi teoria, ale tylko wtedy gdy pominiemy fakt że sterownik musi być w trybie AUTO (żółty przycisk i kontrolka). A ten przycisk też nie reaguje. Więc lipa.
Sterownik ma 8 wejść cyfrowych. Pierwsze dwa są jako obwód bezpieczeństwa i właśnie AUX do zdalnego odpalania. Program umożliwia ustawienie dowolnej funkcji do pozostałych 6 wejść. Nawet jest opcja żeby z zewnętrznego sygnału ustawić tryb AUTO.
Tylko jest jeden problem. Wszystkie 6 wejść jest już wykorzystane do sygnałów z silnika i prądnicy. Wiec nici z zewnętrznego odpalania i trzeba uruchomić panel.
Klawiatura w formie matrixowej. Jest to spora oszczędność pinów w kontrolerze i złączu taśmy. Bo 8 pinami ogarniamy 15 przycisków, bo są 3 rzędy po 5, gdyby było 4x4 to można by obsłużyć 16 przycisków.
Przemierzyłem złącze klawiatury, zrobiłem sobie rozpiskę, i zacząłem pomiary na pracującym panelu. Oscyloskop jest bardzo przydatnym narzędziem w takich przypadkach.
Od razu widać gdzie jest sygnał z uC a gdzie sygnał do uC. No i mimo nie naciskania żadnego przycisku na pinie 5 jest sygnał. Porównując sygnał wejściowy z wyjściowym, i używając wcześniej narysowanej tabeli łatwo określić gdzie jest problem. No i klawiatura cały czas daje sygnał jakby przycisk strzałki w lewo był wciśnięty. Ale nie był, dla pewności wyjąłem nawet blaszkę styku. A przejście wraz było.
Miejsca kontaktu blaszki ze ścieżkami są pokryte grafitem dla polepszenia kontaktu i zmniejszenia efektu wycierania się.
Ale ma to też drugą stronę, pył grafitowy to całkiem dobry przewodnik, i nawet cienka niewidoczna warstewka na odcinku 2mm będzie zachowywała się jak rezystor. No i tak było, ok 500Ω.
W poniedziałek z rana na montaż i testy.
A dzisiaj cały dzień pod zasilaczem i rutynowe testy działania przycisków.

https://youtu.be/4gg3Si34RvA

Aaa, i jeszcze jedno. Coś co idealnie pasuje do działu DIY.
Obejrzyjcie kanał tego kolesia. Świat potrzebuje takich ludzi.
https://youtu.be/aRAP0gfG6P4
Ja już kupiłem 200g węglika krzemu.

#konstruktorelektrykamator #elektryka

Byłem wczoraj u klienta w sprawie automatycznej bramy.
Rozsądny koleś wytłumaczył od razu co działa a co nie działa mimo że działało.
Nie zamyka się, tylko zawsze jedzie e stronę otwierania.
I jeden z pilotów nie działa mimo że działał i druga brama reaguje.
Mając takie informacje wziąłem laptopa i #SDR, dzięki temu szybko mogę sprawdzić czy winny jest pilot czy coś innego.
https://youtu.be/BOMnb89O-YY
Jak widać pilot ładnie nadaje nośną.
Więc problem w odbiorniku. Dziwne, bo po prostu trzeba było go dopisać do pamięci. Sam z siebie się nie usunął, chyba że klient coś pomylił i nigdy nie był zaprogramowany do tej bramy.
Nie ważne, pilot działa.
Ale dlateczego się nie zamyka?
Nowoczesne napędy mają sporo diagnostyki na pokładzie. Wyswietlacz pokazywał komunikat to zareagowaniu fotokomórki. No to sprawdzamy. Brak przejścia na styku NC, a powinno być. Zasilanie? Jest. Więc foto nawaliło.
I tu klient miał ogromne szczęście, bo woziłem od jakiś 3 może 4 lat w samochodzie właśnie takie fotokomórki.
Kupiłem kiedyś do jednego projektu, nie wykorzystałem i tak jeździły.
Zmieniłem tylko wewnętrzne płytki i brama śmiga w obie strony.

Wieczorem jeszcze byłem ogarnąć agregat prądotwórczy 150kVA. Panel sterowania szwankuje. Przyciski nie reagują. Jak znajdę co mu jest to dam znać.

#konstruktorelektrykamator #diy #obrobkametali
Mam przecinarkę plazmową zasilaną z 230VAC.
Cięcie plazmą to prawie jak #spawanie
Chinczyk stwierdził że wtyczka Schuco 16A da radę mimo że w instrukcji jest napisane o zabezpieczeniu 25A.
Po wycieciu kilku otworów, łącznie ok 0,5m cięcia blachy 10mm wtyczka jest cholernie gorąca.
Dlatego wziąłem się i zmieniłem ją na przemysłową 32A. Teraz nie powinna się grzać.
Przy okazji wyszły oszczędności chińczyka.
Przycięli na kabelkach ale nie do końca. Bo dali uczciwe 4mm²Cu na żyły prądowe, jednocześnie dając 1mm² na PE.

Macie #fotowoltaika na nowych zasadach?
Macie magazyn energii?
To ustawcie sobie harmonogram tak by oddawać energię do sieci między 20 a 21, nawet 19-22 może być.
Zobaczcie jakie ceny są w południe a jakie wieczorem.
Przy takich różnicach to nawet PV nie potrzeba, tylko magazyn. Ładujesz w południe a oddajesz wieczorem. Przebitka 10x.

Jak by ktoś się zastanawiał skąd te dane, to stąd:
https://raporty.pse.pl/?report=RCE-PLN&state=Funkcjonowanie%20RB,Raporty%20dobowe%20z%20funkcjonowania%20RB,Podstawowe%20wska%C5%BAniki%20cenowe%20i%20kosztowe&type=table

#konstruktorelektrykamator #elektryka #oze #energetyka

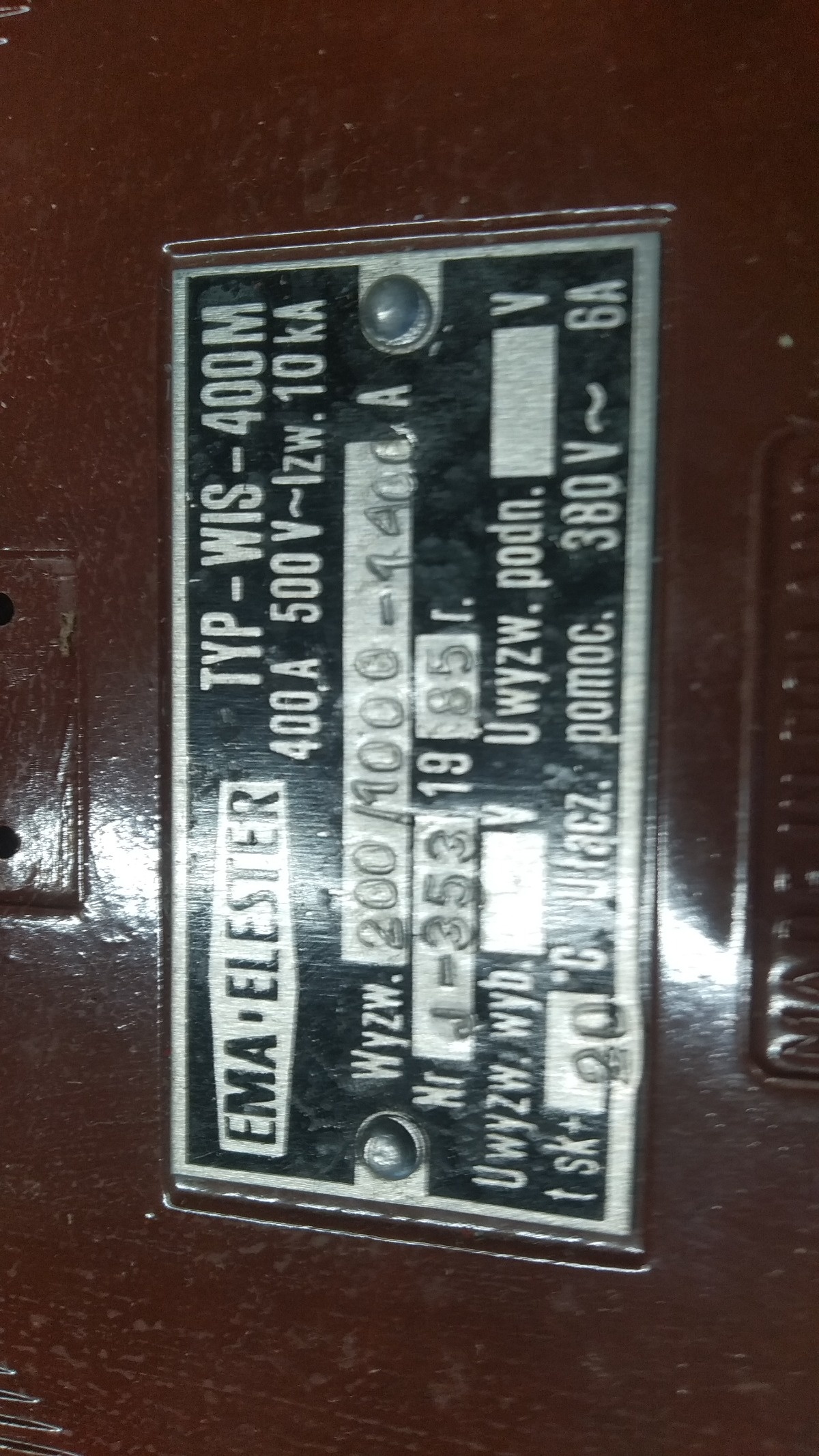

#konstruktorelektrykamator #elektryka Stary i nowy

Chociaż oba są z 1985r.
Ale jeden pracował, a drugi 39 lat leżał w kartonie.
I kuriozum PRLu, śruba M10 i łeb na płaski śrubokręt.

#konstruktorelektrykamator #madroscizyciowe
Głębokość d⁎⁎y w której się znajdujesz,
jest wprost proporcjonalna do długości c⁎⁎ja, którego kładłeś na naukę.

Zamiast rozbijać się po oceanach w 5 gwiazdkowych pływających hotelach jak @bartek555 to kopię rowy w samo poludnie.

#konstruktorelektrykamator #mechanikasamochodowa #mechanika
No i dobra, #subaru przywrócone do stanu jezdnego.
Nieszczelność była 2cm od zakucia.
Skróciłem wąż, odciąłem tulejkę, dorobiłem nową i ją przyspawałem. Bo to jest jakaś klasa bezpieczeństwa i wszystko musi być z jednego kawałka. Tak mi powiedział kiedyś koleś co dorabia węże hydrauliczne.
A przy okazji jak miałem odpaloną spawarkę to zespawałem oczka od wisiorka.
Całość zajęła mi jakieś 40 minut, ale nie miałem czasu żeby wczoraj na żywo o tym pisać.
#pracaspawaczamnieprzeistacza #spawanie
Wiecie jak ciężko zespawać taki drucik elektrodą?

#konstruktorelektrykamator
Nosz k⁎⁎wa, dzisiaj kończy mi się przegląd w #subaru i jednocześnie skoczył się przewód elastyczny od wysprzęglika, cieknie płyn i nie mam sprzęgła. A mam sporo roboty.
#mechanikasamochodowa #mechanika

#konstruktorelektrykamator #elektryka

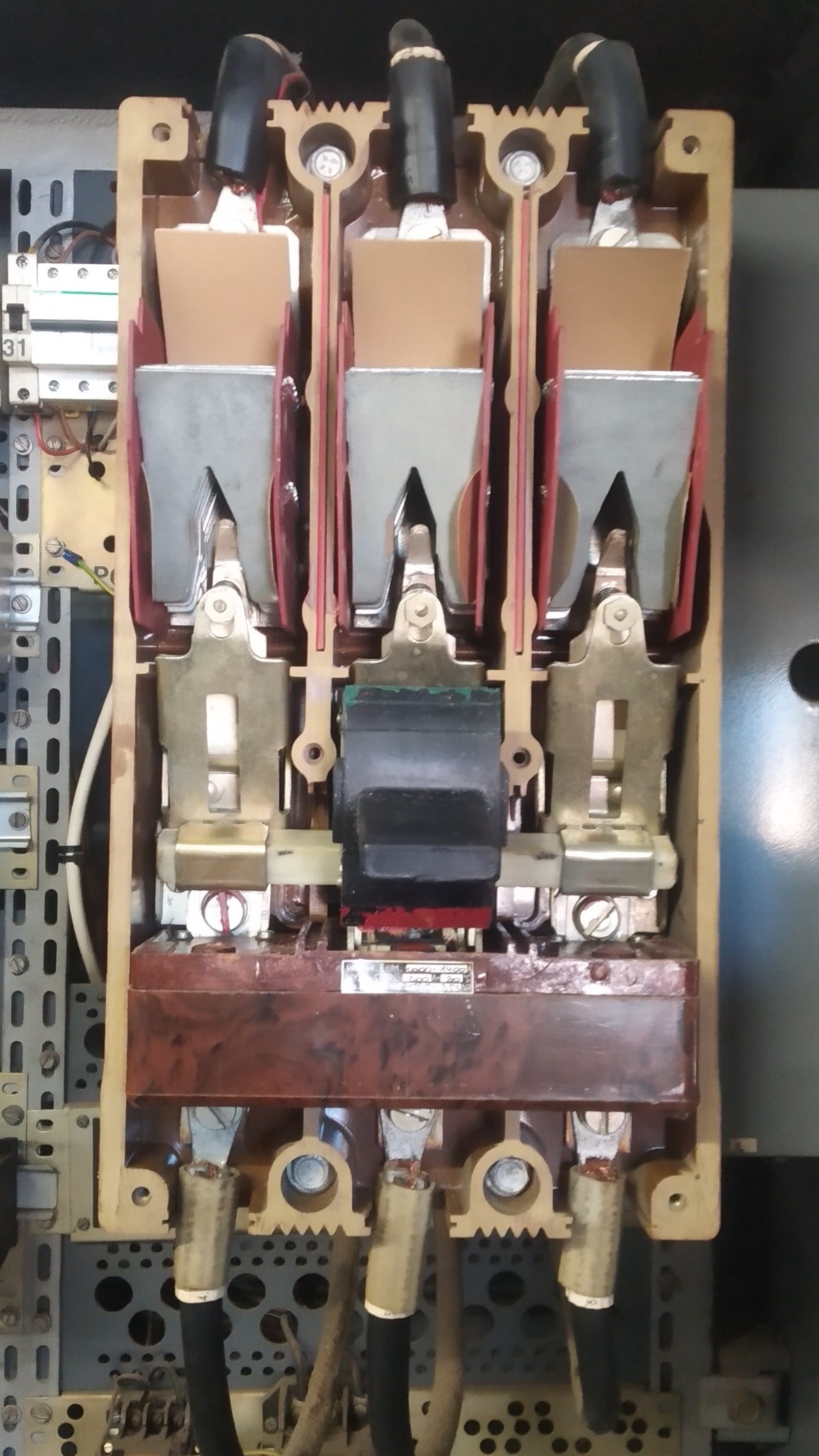

Awaria w tartaku zlokalizowana ale nie usunięta. Styk się rozpadł. I nie ma z czego rzeźbić.
Wyłącznik z lat 80. Na szczęście są dostępne leżaki i to za niewielkie pieniądze.

#konstruktorelektrykamator
Tak jak pisałem Wczoraj, zapierdziel od samego rana.
O 5 toczyłem przejściówkę do napędu rozłącznika i szykowałem płytę montażową.
O 7 w hurtowniach po materiały.
Ledwie dojechałem na pierwszą robotę a juz jadę do tartaku usunąć jakąś awarię, główna maszyna nie chce się włączyć.
A koło południa mam być w stolarni.
I kiedy ja mam robić własne projekty?
Wczoraj wierciłem otwory w płytach do skręcenia garażu.
Jak to jeden z pracowników powiedział.
>Trzy miejsca, trzy dniówki.
>
#pracbaza #jdg

#konstruktorelektrykamator
Jest lipiec, wiele firm porobiło sobie urlopy, czyli produkcja stoi.
Więc dział mechaniczny może wziąć się do konserwacji maszyn.
No i wezwano mnie do garbarni miedzy innymi do naprawy jednej z maszyn, i przywrócenia funkcjonalności obwodu bezpieczeństwa w innej. #elektryka

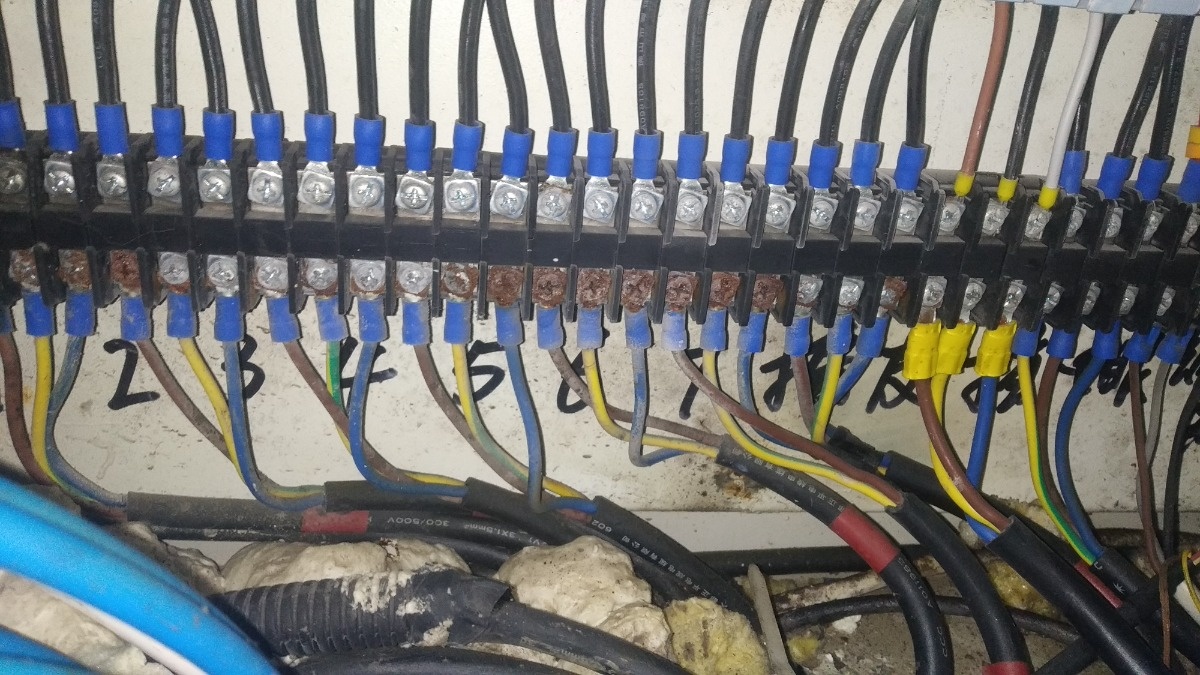

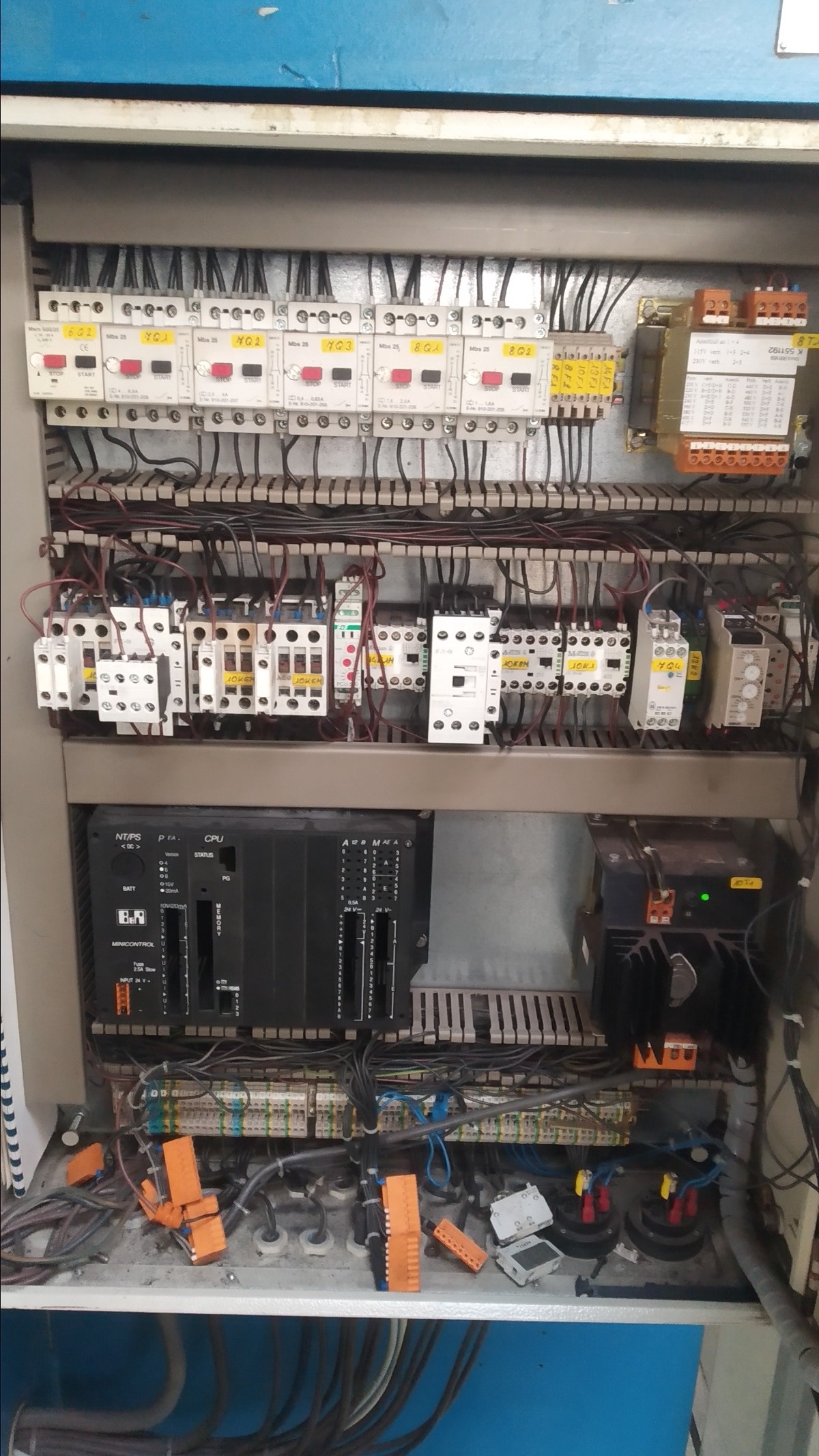

Schemat jest, ale co z tego skoro jest z 1999r, a maszyna do tego czasu miała dziesiątki przeróbek, np PLC zostało toalnie odpięte, funkcje logiczne są realizowane teraz na stycznikach i czasówkach.
Jedyne co się zgadza to część mocy, bo sterowanie to nowe inne życie.
Maszyna totalnie nie reagowała na sterowanie, na przełączniku wyboru funkcji brak zasilania, jak Ariadna czy tam jej chłop po przewodzie dotarłem do jego końca. Ewidentnie końcówka skorodowała, chemia ją zeżarła. Tylko gdzie teraz to podpiąć? Szukałem wolnego pinu w obszarze gdzie sięgał przewód. No i szybko znalazłem że to jest +24V. Podpięte, i maszyna ruszyła.

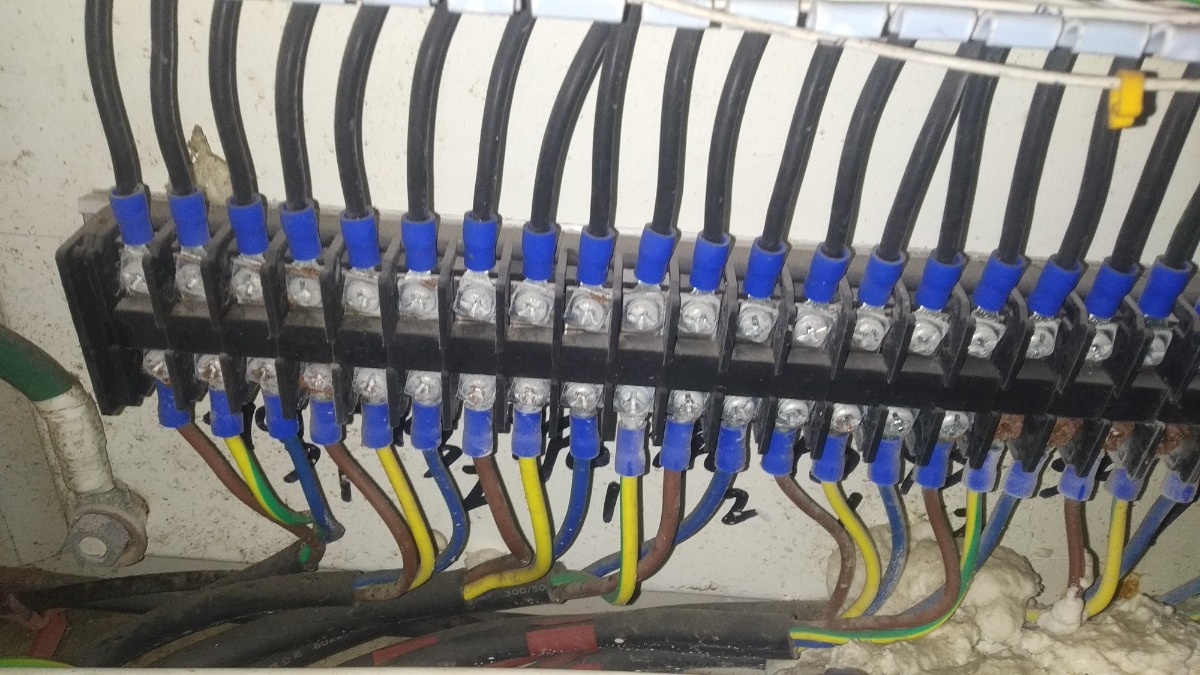

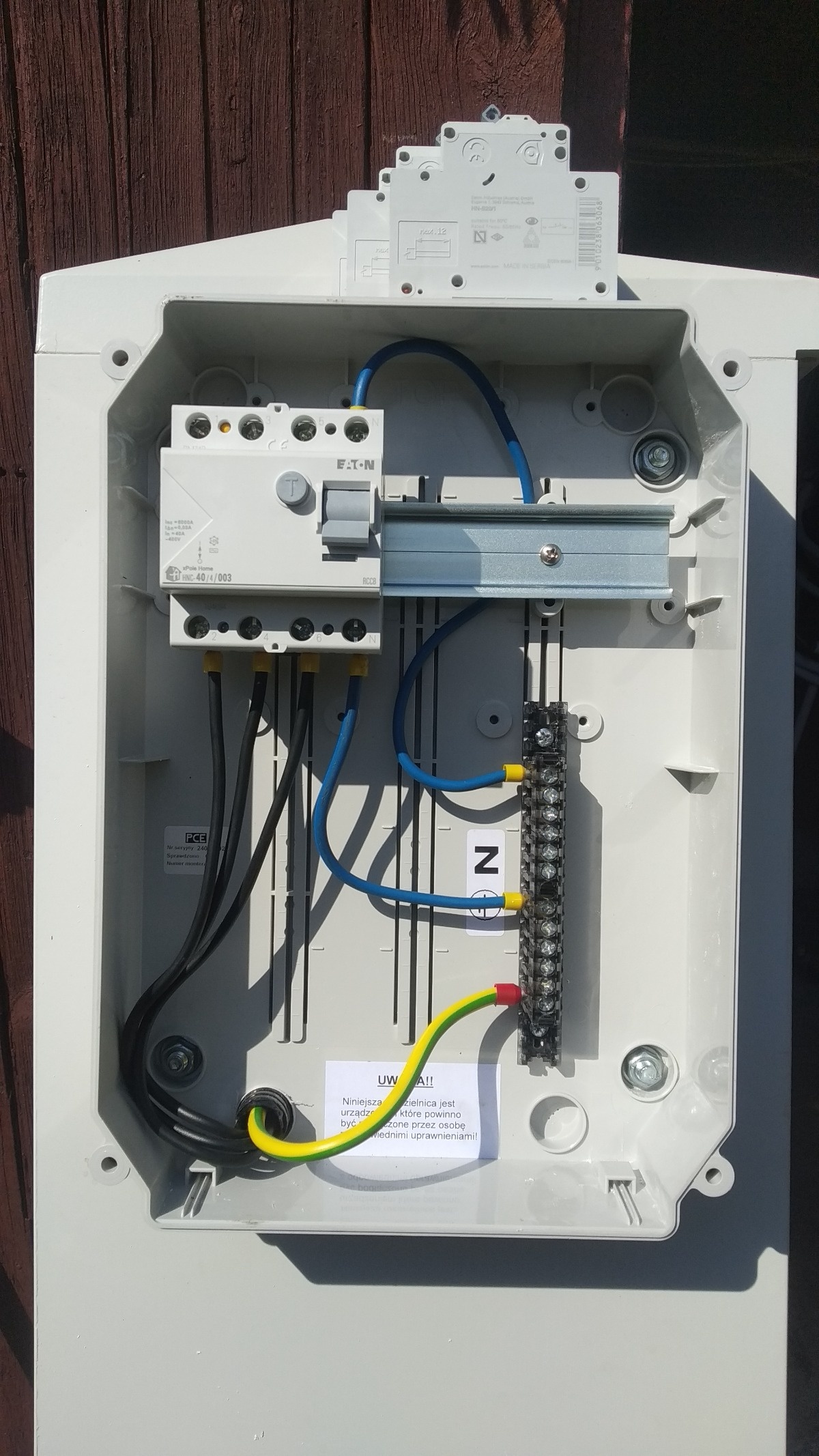

Patrzycie i uczcie się, tak się robi gdy zasilanie jest w TNC (4 żyły) a odbiorniki są w TNCS (5 żył).
Przewód PEN idzie na jedną listwę, i tam podpinamy PE odbiorników. I z tej listwy wychodzimy przewodem N na RCD.
Dlaczego tak? Bo nawet skrót nazwy przewodu PEN najpierw ma PE czyli ochrona, a potem N czyli zasilanie.
PEN oczywiście minimum 10mm²Cu.

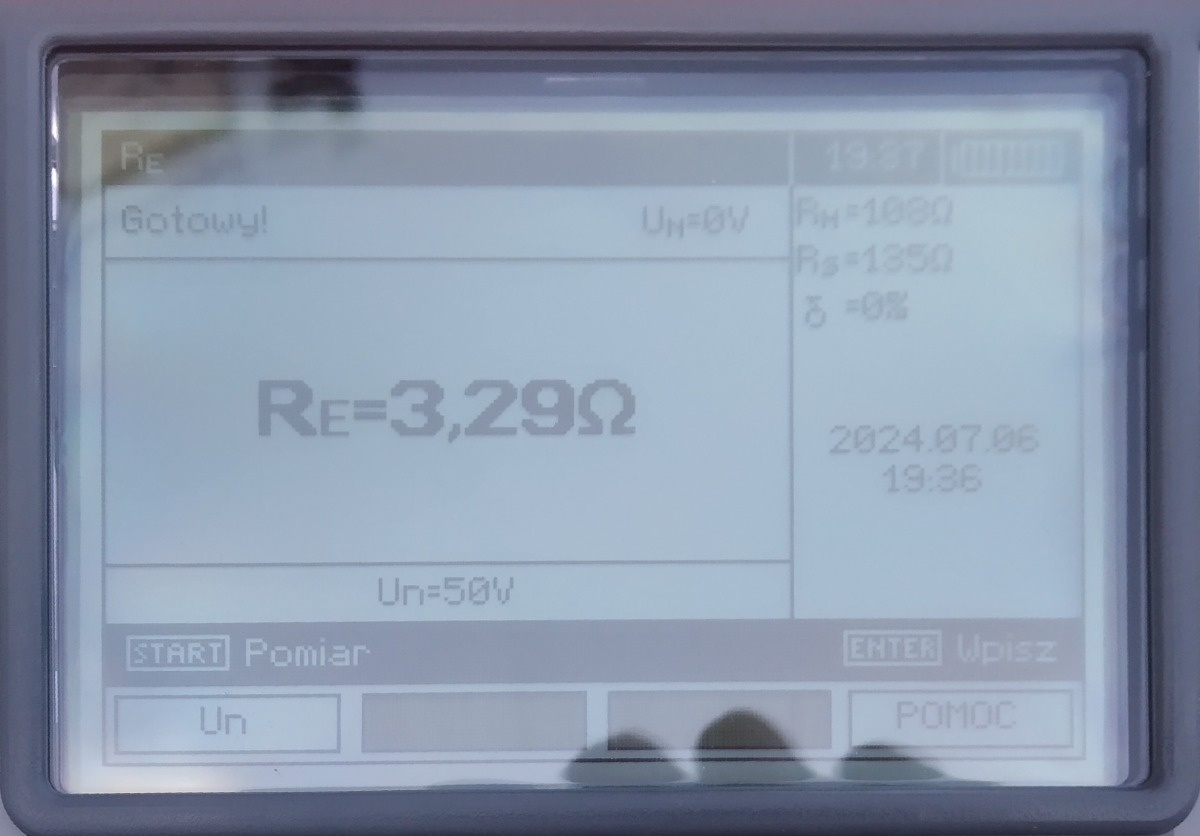

I małe #chwalesie mam taki uziom u siebie. Dołożę jeszcze trochę bednarki jak będę obkopywał fundamenty i zejdzie poniżej 2Ω.
Z takim uziomem to jak tzw "zero" upali się na słupie to wciąż będę w miarę normalnie funkcjonował.

#konstruktorelektrykamator #elektryka #chiny #madeinchina

Chcecie zobaczyć dlaczego sprzety z Chin są takie tanie względem innych np europejskich produkcji?
A no proszę bardzo.
Nie, tu nie ma pomyłki w podłączeniu.
Tak, to są żyły fazowe.
Silniki podłączony przez chińczyka za pomocą 3x2,5 z żółto zieloną i niebieską żyłą na fazę.
A gdzie PE?
A po co? Przecież cała maszyna jest metalowa to przewodzi prąd.
Tak się robi oszczędności.

#Konstruktorelektrykamator #elektryka
6 godzin snu to stanowczo za mało, zwłaszcza jak jest tak gorąco.
Ale nic to, trzeba robić content.

Wczoraj byłem ogarnąć małą usterkę elektryczną. Prezentacja na filmie:
https://youtube.com/shorts/h3KqHzHAcbM
A dokładniej to tak [nie]działa od ok 4 lat
System był modernizowany do automatyzacji w 2018r, ale że był przekombinowany to szybko został zastąpiony ręczną kontrolą.
Wystarczyło przepiąć kilka kabelków i już mamy ręczne sterowanie. A to że żadna krańcówka czy grzybek nie działa to po co to komu?

Ostatnio podpinałem nowy agregat w jednym z zakładów. Po jakichś dwoch dniach dzwonią że nie mogą go odpalić, nawet nie kreci. Przejeżdżałem niedalek to zajechałem i stwierdziłem rozładowane akumulatory, miały po ok 8V.
Podpieli prostownik, ale 12V i trzeba ładować na dwa razy, normalnie to nie problem.
Znów dzwonią że akumulatory naładowane ale wraz nie pali.
Na miejscu zastałem taką sytuację, chyba nie muszę wiecej tłumaczyć?
https://youtube.com/shorts/RyZSFcxIt2E

A tu wyjaśnienie pytania z wcześniejszego wpisu.
Anomalia na wykresie prądu to to że w czasie pracy w Y prąd był większy niż po przełączeniu w ∆. Normalnie jest odwrotnie. Ale odpowiedź jest na filmie.
https://youtube.com/shorts/322Ge8WRC_k
