#konstruktorelektrykamator

Czas na podsumowanie pierwszego miesiąca (styczeń 2024) z #fotowoltaika własnej konstrukcji i pomysłu.

Pierwszy z serii wpisów na ten temat tutaj:
https://www.hejto.pl/wpis/chwale-sie-swoim-szalonym-planem-postanowilem-zdredukowac-rachunki-za-prad-i-bud

Reszta pod tagiem #dildomajsterkuje

W skrócie dla niecierpliwych:
Prąd zużyty przez dom: 415,3 kWh
Prąd wyprodukowany przez panele: 102,4 kWh
Najwyższa produkcja: 12 kWh
Oszczędność w PLN: 97zł

Specyfikacja instalacji:
Panele: 8 szt. 550Wp JA SOLAR Bifacial
Falownik: Growat SPF 5000 ES
Magazyn energii: własnej konstrukcji 16 ogniw LiFePO4 EVE 304Ah i JK-BMS 200A
Konstrukcja na gruncie, nachylenie 16 stopni.
Koszt całej inwestycji to około 20000 PLN.

Dorzucam grafikę z dokładniejszym podsumowaniem i produkcją dzienną. Warto zwrócić uwagę, że mimo opadów śniegu miałem produkcję prądu każdego dnia - to jest zaleta paneli Bifacial. Panele odśnieżałem dwa razy.

Przy produkcji prądu 12kWh prądu starczało na bycie offgrid całą dobę więc jest to minimalna wartość aby nie używać prądu z sieci (w zimę używam pieca gazowego kondensacyjnego który zużywa około 2kWh prądu na dobę).

#majsterkowanie #diy #elektryka #konstruktorelektrykamator #elektronika

Ale będzie czytane #ksiazki.
Dotarła paczka z nowym zestawem starych książek.
#konstruktorelektrykamator głodny wiedzy, a zwłaszcza #obrobkametali .
Tanie nie były, najdroższa 90zl, najtańsza 5zl.

#konstruktorelektrykamator
Gdy potrzebujesz na już, na teraz, i na jeden raz wiertła którego nie masz.
Bierzesz w dłoń odpowiedni materiał w postaci elektrody do #spawanie 6013 2,5mm, szlifierkę kątowa z małą tarczą i szlifujesz.
Wiertło było potrzebne do rozwiercenia końcówki zasilacza 5,5x2,1mm na 5,5x2,5mm.

#heheszki
No k⁎⁎wa śmieszne w c⁎⁎j. XD
Gdyby było 2005.05.XD to by było śmieszne

#konstruktorelektrykamator
Już kiedyś pisałem że garbarnia to w c⁎⁎j agresywne środowisko.
Tu jest elementem prawdopodobnie ze stali 316L, bo taki był zamawiany.
Po 3 latach kąpieli we wszelakich kwasach, solach i zasadach zostały tylko żyletki. Mimo że miał 10mm grubości. Ja obstawiam że po cięciu i #spawanie #pracaspawaczamnieprzeistacza element nie był poddany pasywacji i po prostu nie było ochronnych tlenków chromu i niklu.

Pamiętacie wystawę gołębi w Katowicach?
No to zmyślnych mamy konstruktorów, nic się nie uczą na błędach.
Katowice 2.0 na wyciągnięcie ręki.

#konstruktorelektrykamator
Co robicie ciekawego?
Bo ja szukam przyczyny dlaczego prasa do odpadków ze skór w losowych momentach sama z siebie się zatrzymuje. Żeby dalej działała trzeba ją zresetować i potem działa, czasami cały dzień, czasami tylko kilka minut.

Mam już wytypowane dwa elementy które mogą być przyczyną. Jeden to krańcówka, a drugi to czujnik optyczny obecności odpadków w zasypie.

https://youtube.com/shorts/bql-b3gJYyc?si=M4bkHDjE2-NdUw2u

#konstruktorelektrykamator
Kiedy w końcu wybudują tą #elektrowniaatomowa? Ja już po kursie i mogę zacząć pracować.

O istnieniu tej #ksiazki dowiedziałem się po wpisie @bojowonastawionaowca
Parafrazując słowa Cezara
Kupiłem, przeczytałem, stałem się mądrzejszy.

Polecam, jako człowiek lubiący technikalia i nie lubiący lania wody.

#konstruktorelektrykamator
#elektryka #ciekawostki #technologia
Bezpiecznik 630A, długotrwałe obciążenie ponad dopuszczalny prąd doprowadziło do stopienia metalowych taśm oraz piasku wypełniającego wolną przestrzeń. Piasek ma za zadanie pochłonąć energię łuku i go zgasić.

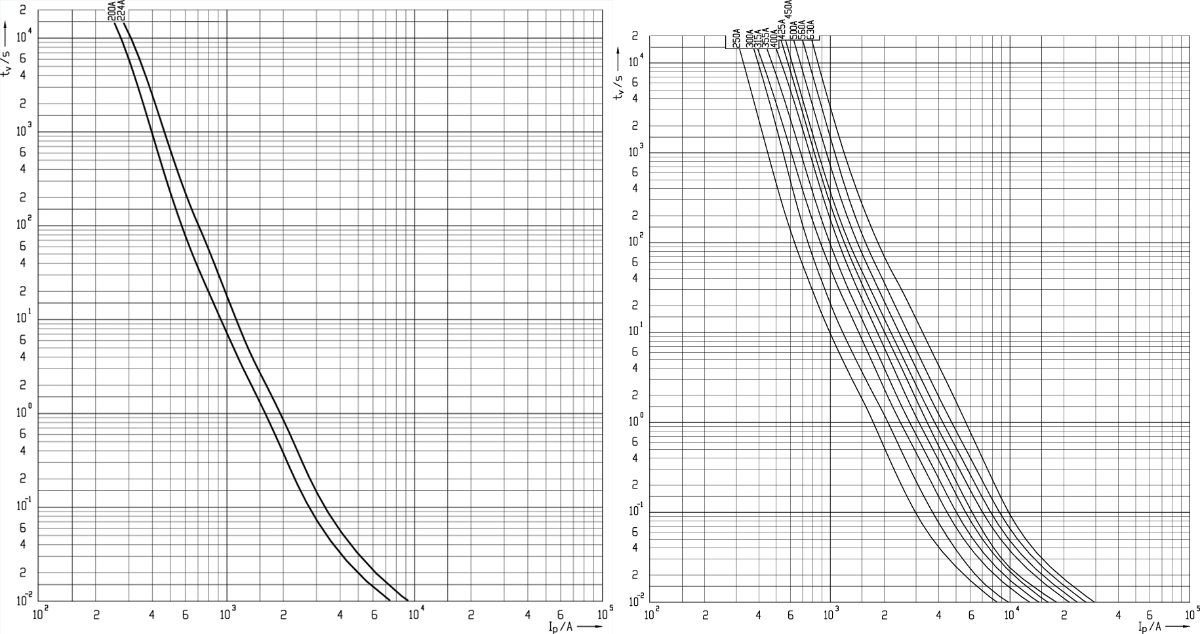

Charakterystyka czasowo prądowa takiej wkładki.
Jak widać musi płynąć prąd ok 800A przez 1,5x10⁴s czyli 4h żeby wkładka zadziałała jako element przeciążeniowy. 630A ciągłego prądu prawdopodobnie nie wyzwoli nigdy, chyba że temperatura w rozdzielnicy będzie wyjątkowo duża.
Wkładki i rozłączniki mają określoną moc strat. Np 40W, czyli tyle ciepła wydzieli się na wkładce przy przepływie prądu nominalnego.

Pieprzona autokorekta. Kilka razy musiałem edytować bo coś źle podstawiła.

#konstruktorelektrykamator
Właśnie wymieniłem kawałek rury kanalizacyjnej #hydraulika w domu. Przypomniał mi się ten obrazek.

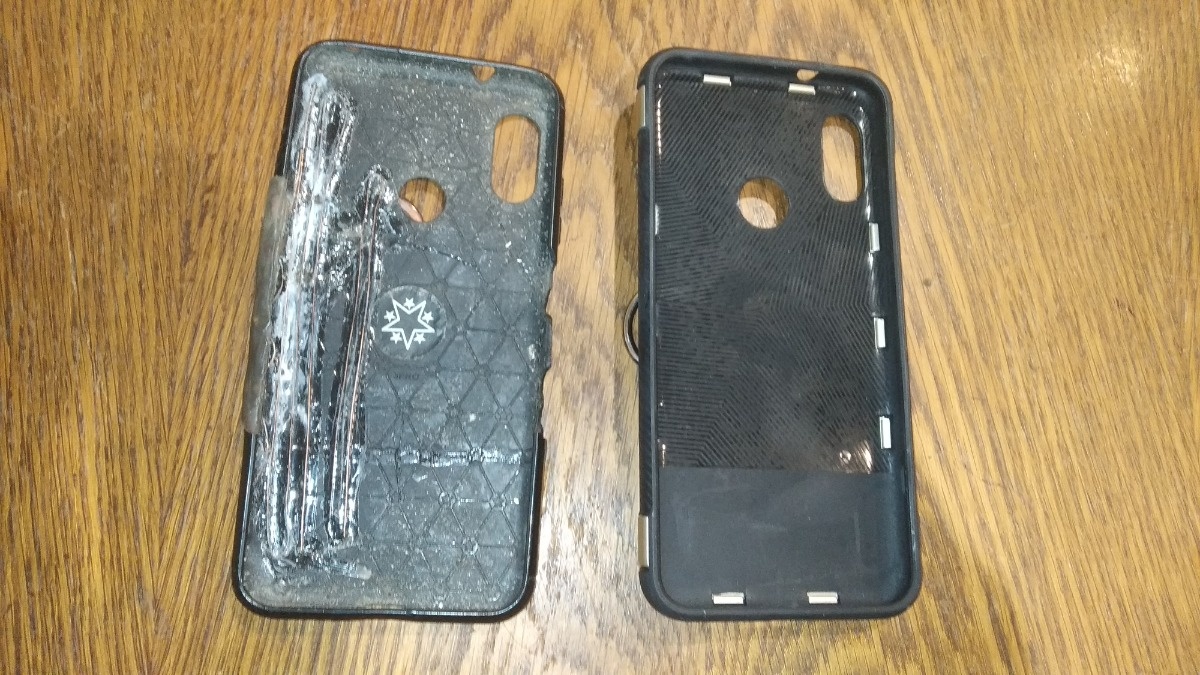

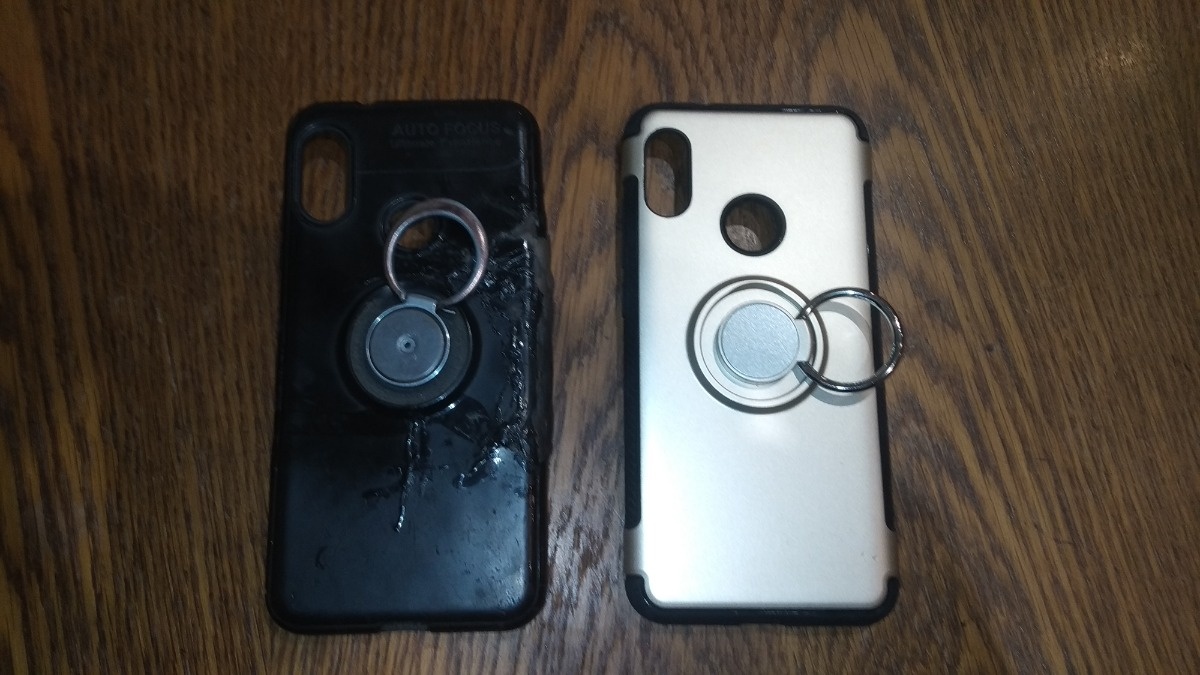

Jakiś miesiąc temu pokazałem wam misternie naprawiany case do telefonu. Nie było pochwał, tylko pretensje dlaczego nie kupię nowego. Bo nie mogłem znaleźć, ale @Felonious_Gru jest obcykany w chińskich sklepach i mi znalazł. Dzisiaj dotarł.

#konstruktorelektrykamator
Byłem na targach #Metaltech.
Ze wszystkich stanowisk najciekawsze wydaje mi się to z Sieci Badawczej Łukasiewicz.
Mieli na wystawie komorę spalania silnika rakietowego wydrukowaną w 3D, płytę wtryskową do innego silnika. Ogólnie #druk3d w metalu.
Po sąsiedzku też było stanowisko z drukiem 3D.

#heheszki #smieszneobrazki #maszynyprzemyslowe
#konstruktorelektrykamator

Polećcie jakiś multimetr w przystępniej cenie. Kupiłem jeden w obi i na starych bateriach litowo jonowych pokazuje mi około 18v na celi, gdzie całość moze miec około tyle. Ogniwa mierzyłem pojedynczo. W gniazku na AC mam 205V, a chwilami 245V. Ruszę przewodami i obraz zmienia się jak w kalejdoskopie.
#elektryka #konstruktorelektrykamator

#konstruktorelektrykamator
Naoglądałem się filmików z pakistańską produkcją tłumików to i sam zacząłem coś rzeźbić.
Będzie to filtr cyklonowy do odkurzacza, zbiornikiem będzie beczka 60l. Będzie możliwość podłączenia rury ssącej fi50mm i do trzech odkurzaczy jako elementy ssące. Może zrobię jakąś przejściówkę żeby się dało podpiąć dmuchawę do liści jako element ssący.
#spawanie będzie prawdopodobnie gazowe, bo czemu by nie, jak naśladować pakistańczyków to po całości.

#Konstruktorelektrykamator bawi się w #hydraulika i #detektyw jednocześnie.

Dwa tygodnie temu wymieniałem hydrofor i bojler, na samoróbkę z nierdzewki.
Tak teraz mniej więcej przedstawia się schemat mojego centralnego ogrzewania.
Obieg czerwony (rys.2) to przepływ wody w trakcie grzania CO z #pompaciepla, niebieski to grzanie CWU z PC.
Zielony to grzanie CO z kotła na opał stały, żółty to obieg w czasie grzania CWU z kotła.
Akurat grzanie CO i CWU z kotła może być jednoczesne.
Odbiorów w postaci grzejników i podłogówki już nie rysowałem bo to oczywiste jak są podłączone.
Teraz jak były te chłodniejsze dni zauważyłem że po nagrzaniu CWU dosyć szybko wystudza się woda.
Cały zbiornik jest oklejony 26mm maty kauczukowej więc to raczej nie przez to. Ciepłej wody nikt nie pobierał więc też nie tędy droga. Pomysł już był że ciepła woda grawitacyjnie idzie rurami, tam oddaje ciepło i ochłodzona wraca. Jest to realne, w np 1,5 calowej rurze ale nie 25PP. No to zostaje opcja ucieczki przez wężownicę.
Tyle że przecież są zawory zwrotne uniemożliwiające powrót wody (np grawitacyjny), jest bufor który tworzy bardzo fajne sprzęgło hydrauliczne, więc ciśnienia powinny być zbilansowane.
Tak mówi teoria, a praktyka robi swoje nie bacząc na teorię.
W czasie pracy pompy ciepła w trybie grzania bufora (czerwony obieg, rys2.), powoduje niewielki spadek ciśnienia na odcinku rury zaznaczonym na różowo (rys.3). Różnica ciśnień jest minimalna, pewnie kilka albo max kilkanaście centymetrów słupa wody. Bo jest to dosłownie 30cm rurek i kolanek. Ale to już jest wystarczająco żeby wymusić obieg w taki sposób jak zaznaczono na błękitno na rysunku 3. Przepływ jest minimalny, ale na tyle znaczący że potrafi wydrenować ciepło z CWU w 1h.
Jedynym rozwiązaniem jest dołożenie kolejnego zaworu zwrotnego na rurze idącej z kotła do bufora (dorysowany na czarno, rys.3). Mimo że jeden zawór już jest na rurze powrotnej i zabezpiecza przed wystudzaniem bufora przez kocioł. No to teraz będzie redundancja.

Muszę poczekać aż będzie trochę cieplej i będę mógł wyłączyć ogrzewanie na jakieś 2-3h. Muszę wyciąć kawałek rury 5/4", wstawić zawór, nypel i śrubunek, oraz skrócić rurę o długość tej armatury. Będzie trochę #spawanie
Tyle dobrze że będę musiał spuścić tylko jakieś 20 litrów wody.

#konstruktorelektrykamator przedstawia #ciekawostki ze świata #rosliny

Znacie określenie trzaskające mrozy?
W czasie silnych mrozów naprężenia w drzewach są na tyle duże że potrafią doprowadzić do pęknięcia drzewa. A jak coś pęka to i wydaje głośny trzask.
Tak opowiada Piotr #Horzela na YT.
No i tu jest przykład co się dzieje później. Z takiego pęknięcia sączą się soki drzewa tworząc sople z płynów ustrojowych.

https://youtube.com/shorts/23RwjeZ_nSQ?si=6R_Yf9pmAyRQ5khe

#konstruktorelektrykamator
Kurrr....
Znowu nie ma jednej fazy. #elektryka
Musiałem zrobić motyw z kondensatorem żeby działał hydrofor.
Ale #pompaciepla już taka prosta do obejścia nie jest. Całe szczęście mam redundantne źródło ciepła. Czyli kocioł stałopalny. Co ogień to jednak ogień.

#Konstruktorelektrykamator #elektryka #elektronika
Rozebrałem wczoraj ten licznik energii elektrycznej.
Popatrzyłem trochę, i stwierdziłem że nie jest to jakiś cud techniki.
No to opisy po kolei.
1. Trzy identyczne układy pomiaru prądu i napięcia. Prąd mierzony za pomocą bocznika prądowego, napięcie z dzielnika napięcia między L a N. Informacje są wysyłane do głównego procesora w formie cyfrowej. Na zielono zaznaczyłem bocznik prądowy.
2. Moduł zasilacza, zasilany z 3 faz, służy tylko do zasilania modułu RS485.
3. Dwa mikro switche, ten po lewej sprawdza czy główna obudowa jest zamknięta. A ten po prawej sprawdza czy osłona zacisków przyłączeniowych jest założona. Ponoć aktywacja tego styku jest zapamiętywana w rejestrze. I na wyświetlaczu jest pokazywana strzałka ↑ lub ↓ z symbolami Q+ lub Q-, te same co od energii biernej.
4. Kontaktron, małe szklane gówienko z dwoma metalowymi stykami wrażliwymi na pole magnetyczne. W przypadku zbliżenia magnesu zwiera się i elektronika to zapamiętuje.
5. Optoizolacja do komunikacji układów pomiarowych z głównym procesorem.
6. Moduł komunikacji RS485. Zasilany z zasilacza nr 2, też izolowany galwanicznie od reszty za pomocą dwóch optoizolatorów 4N35.

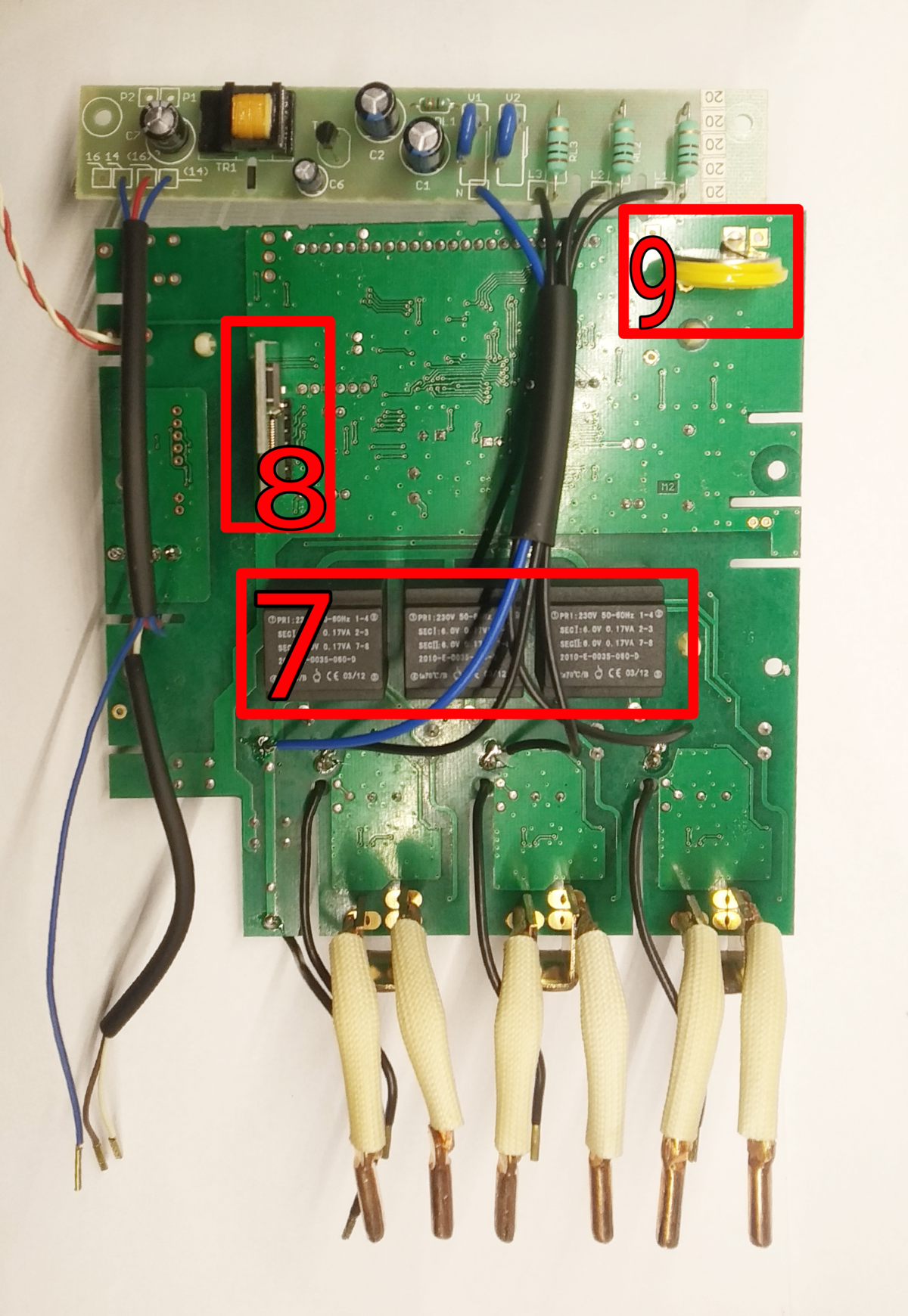

7. Trzy małe transformatorki zapewniające zasilanie do głównej elektroniki oraz do elementów pomiarowych każdej fazy.
Mają po trzy uzwojenia, pierwotne na 230VAC i dwa wtórne po 6VAC.
8. Jakiś procesorek, nie sprawdzałem od czego. Ale płytka ma złącze kontrolno pomiarowe więc może być to jakaś pamięć, etc.
9. Bateria do zasilania zegara RTC. Dzięki któremu pobór energii powinien być poprawnie policzony.

Oczywiście jak to w elektronice bywa nie mogło obejść się bez ofiar.

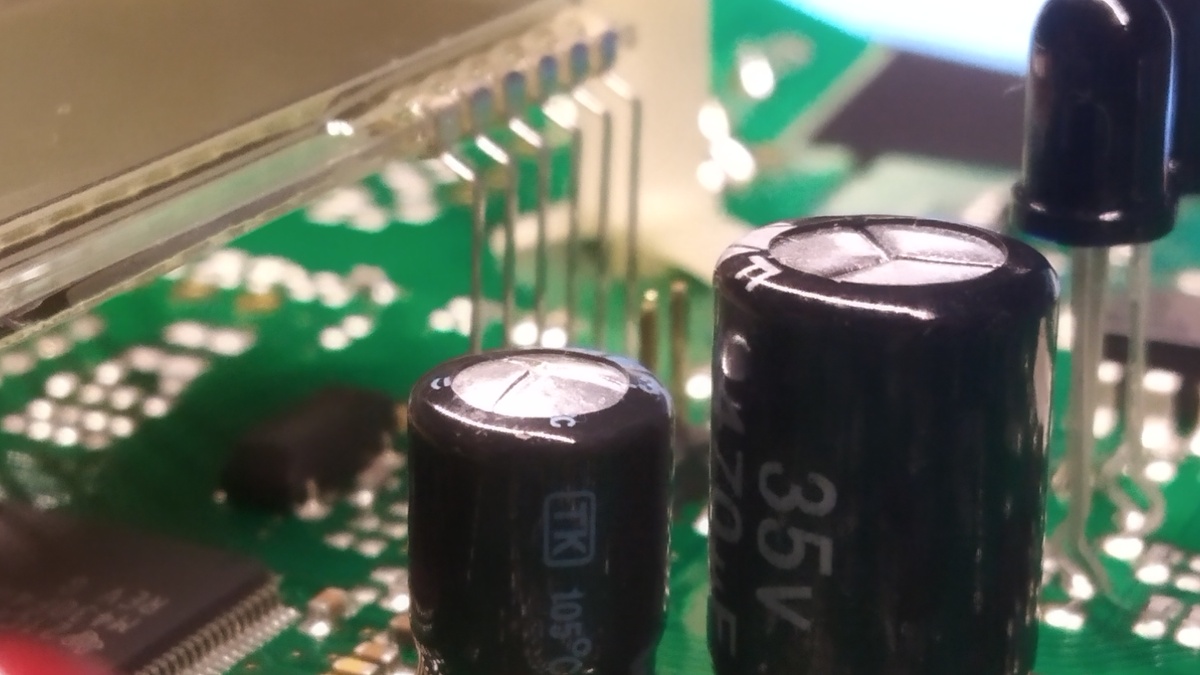

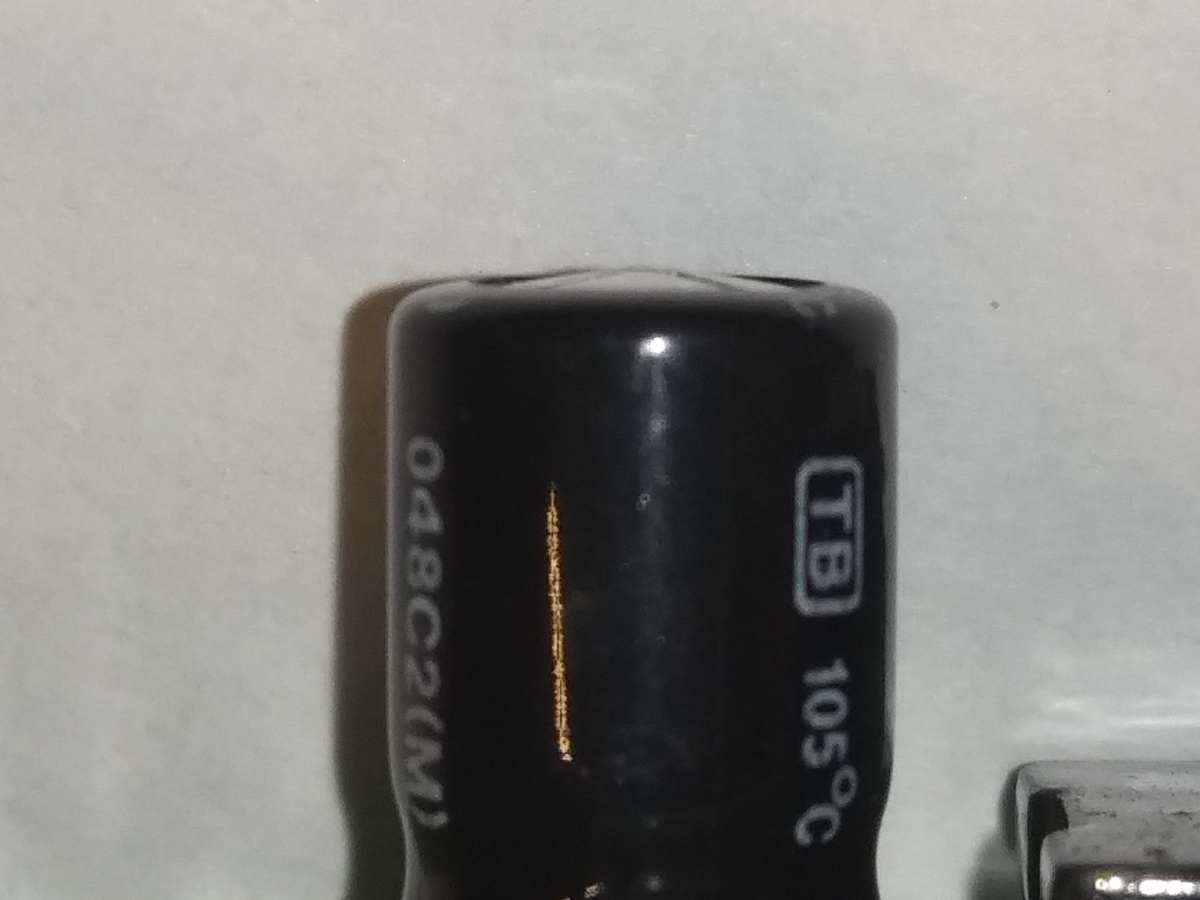

Na płytce zasilacza nr 2 jeden z kondensatorów wziął i się trochę wypiął.
To samo na głównej płytce.

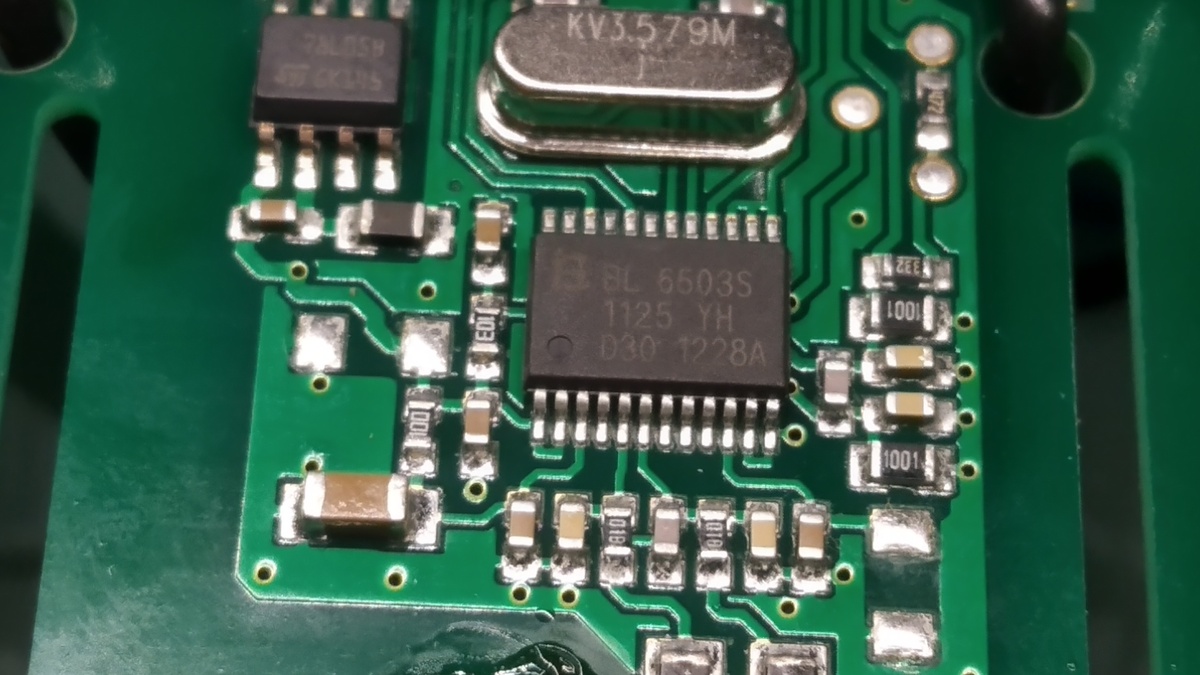

Układ mierzący napięcie i prąd ma wg dokumentacji błąd 0,1%. Ale jego wewnętrzne źródło napięcia referencyjnego ma 2,5V±8% (w innym miejscu dokumentacji piszą o wartości niższej, 2,42V chyba). Ciekawe, nie? Akurat jak będzie w dolnej granicy to prąd i napięcie będzie zawyżone o te 8%, a że rozliczamy się z energii (moc*czas) to może być zawyżona o ok 16%.
Nie mam wzorowanych woltomierzy żeby to dokładnie zmierzyć, ale i tak sprawdzę na ile będę mógł.

#konstruktorelektrykamator
Patrzcie co kupiłem.
Licznik energii elektrycznej #elektryka firmy PAFAL.
Po co mi on?
Żeby go rozebrać i zobaczyć co siedzi w środku. Jak to mówią. Warto znać język wroga.
Jest to egzemplarz regenerowany, czyli z demontażu i po sprawdzeniu czy działa.
Kosztował całe 65 PLN.

Czy warto odśnieżać panele? Odpowiedź na to pytanie miałem okazję uzyskać wczoraj.

Jako że ostatnio trochę śniegu padało, a mam instalację pod kątem jedynie 16 stopni a mróz jest na tyle duży że ciężko żeby słońce rozpuściło ten śnieg to poświęciłem 15 minut i trochę wysiłku na odśnieżenie paneli.
Dla przypomnienia: mam konstrukcję na ziemi skierowaną na południe, niższe podpory 2m nad ziemią wyższe nieco ponad 3m.
Miotła, drabina i jazda. Reszta to wykres ze wpisie, czerwona linia to moment kiedy zacząłem usuwać śnieg, wykres pokazuje dwa dni, wczoraj i dzisiaj. Wczoraj z 150-200W produkcji (panele bifacial produkują też prąd ze słońca odbitego od ziemi) skoczyło na 1000-1200W.

Dziś cały dzień słońce świeci, wygenerowałem do chwili obecnej prawie 7kWh.

Odpowiedź: Jeśli macie sensowny dostęp do paneli to zdecydowanie warto odśnieżać, nawet jeśli pod tym jest cienka warstwa lodu bo z lodem panel sobie poradzi a śnieg działa jak izolator ciepła więc przy -12 stopniach nie warto liczyć na rozpuszczenie go.

#dildomajsterkuje #fotowoltaika #prad #elektryka #konstruktorelektrykamator

#konstruktorelektrykamator
Patrzcie jakiego miglanca mam do naprawy.
Muszę go rozebrać, wyczyścić i poskładać. Problem jest z kukułką, zacina się.
No i wahadło muszę dorobić.
#zabytki #zegarki

#konstruktorelektrykamator
Oto i przyczyna dlaczego zarabialiśmy nowe głowice na kablu SN.
Zwarcie doziemne.
Kabel z 1989r, bydgoska fabryka kabli, napięcie deklarowane 15kV. Trochę mało.
